200마력 인버터 판넬 통풍팬이 고장으로 판넬을 열어 임시적으로 사용한다고 합니다
저희 대승엔지니어링에서
매인터넌스 부분중 모터 펌프 송풍기를 하고있는 거래처라
방문하여 보니
아우터로터형 팬이였습니다
한대를 우선적으로 갖고와서 수리를 할려고 하였으나
모터 권선이 소손되었습니다
마침 다른곳에 판넬형 칠러장치에 사용되고있는
아우터로터형팬이 있다고하여

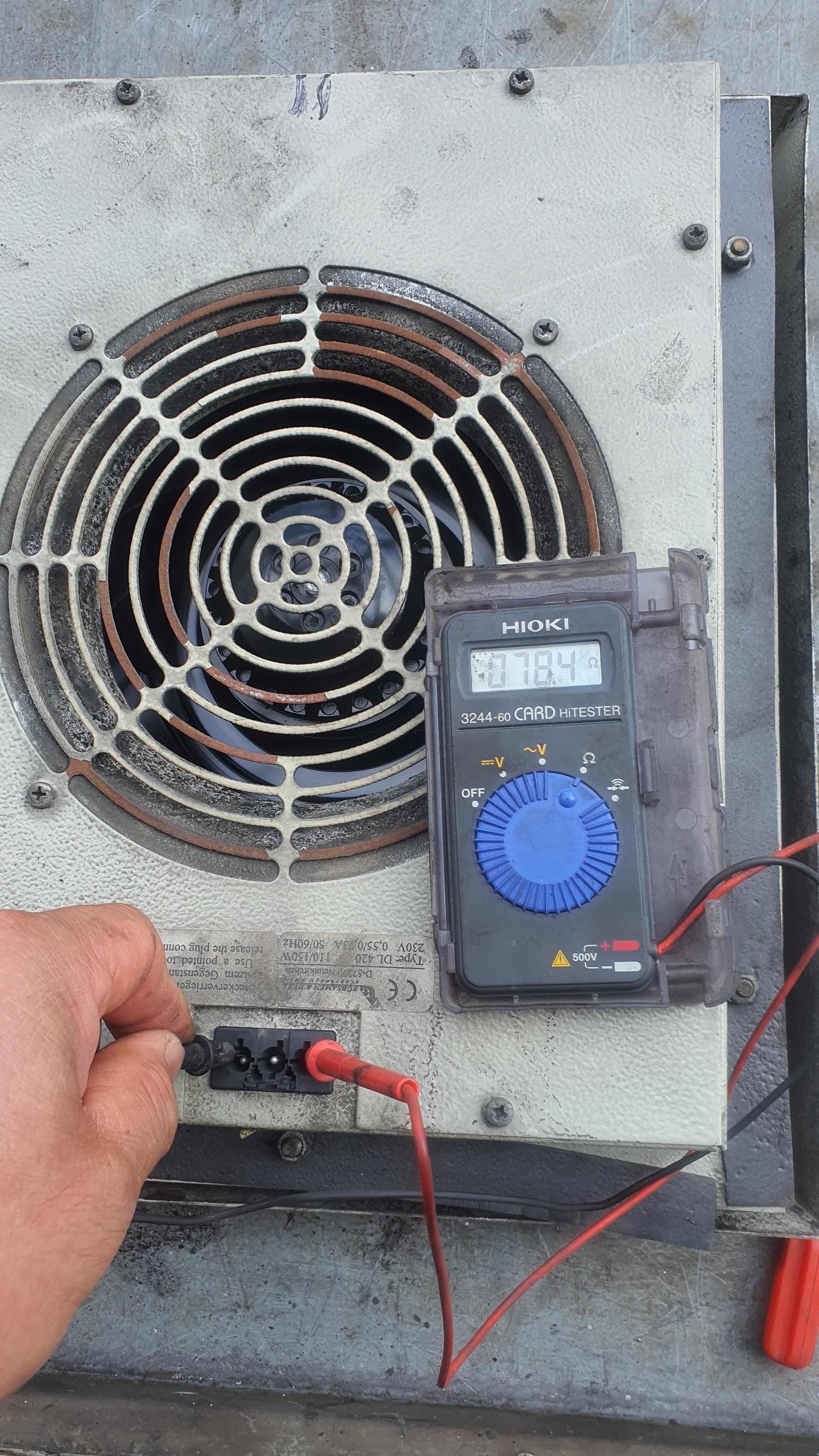

점검결과 모터 코일은 이상없고 베어링 소음이 심해
베어링교체후 장착하여드리고
한쪽은 다른 아우터로터형팬을 구입하여
개조하여 장착하였습니다
아우터로터형 팬의 특징은 설치공간이 적습니다
작지만 강력합니다
크린룸설비 항온항습기 공조용유니트장비등에 사용됩니다
무엇보다도 아우터로터형 팬 특징은 일반적인 모터는 샤프트가 있어 회전을 하지만
아우터로터형 팬경우 모터의 외형이 이 돌기 때문에 설치공간이 적으면서 강력한 환풍기 배기팬 등을 만들수있습니다

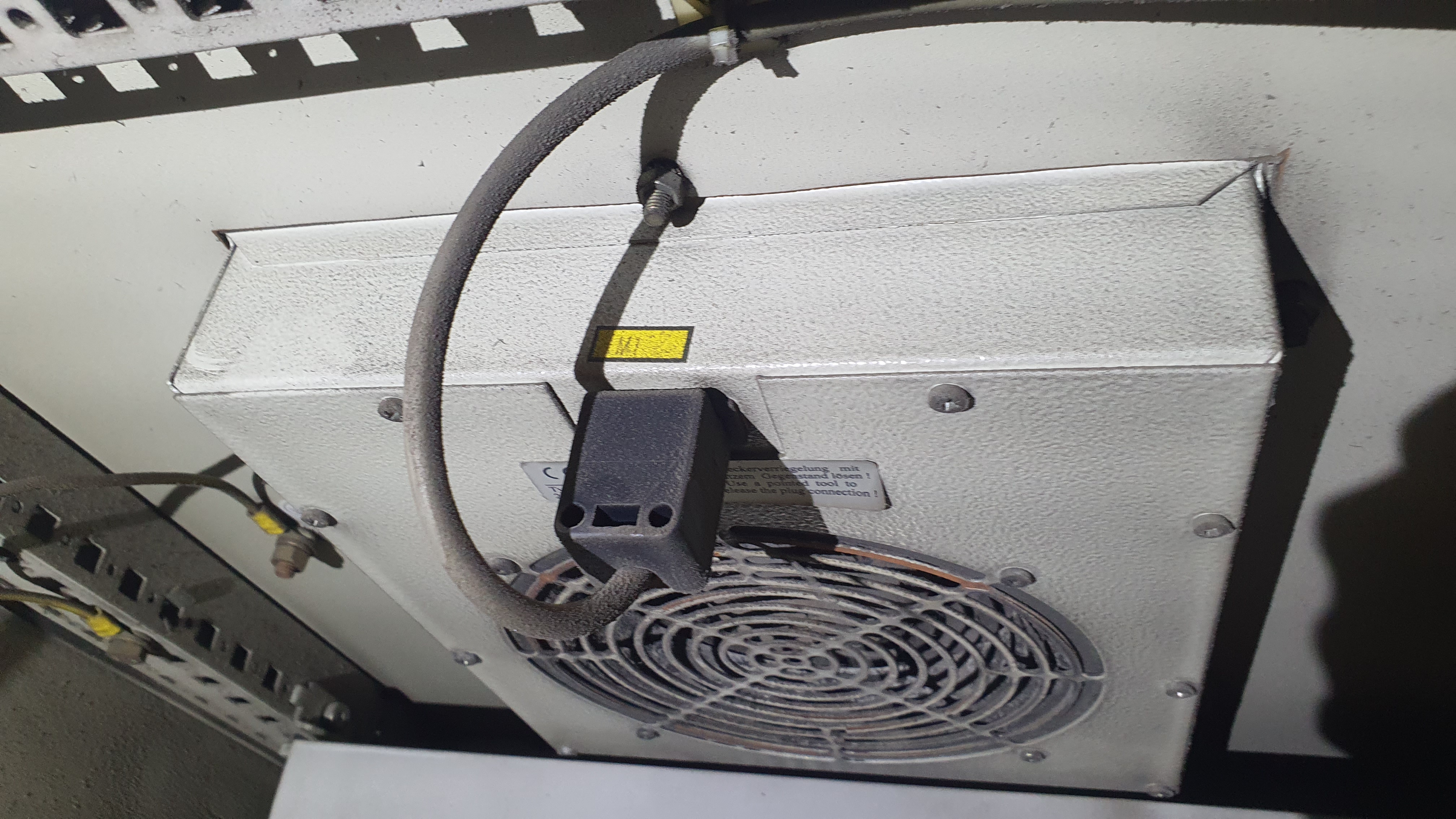

200마력 인버터 판넬 상부에 설치되어있는 통풍팬입니다

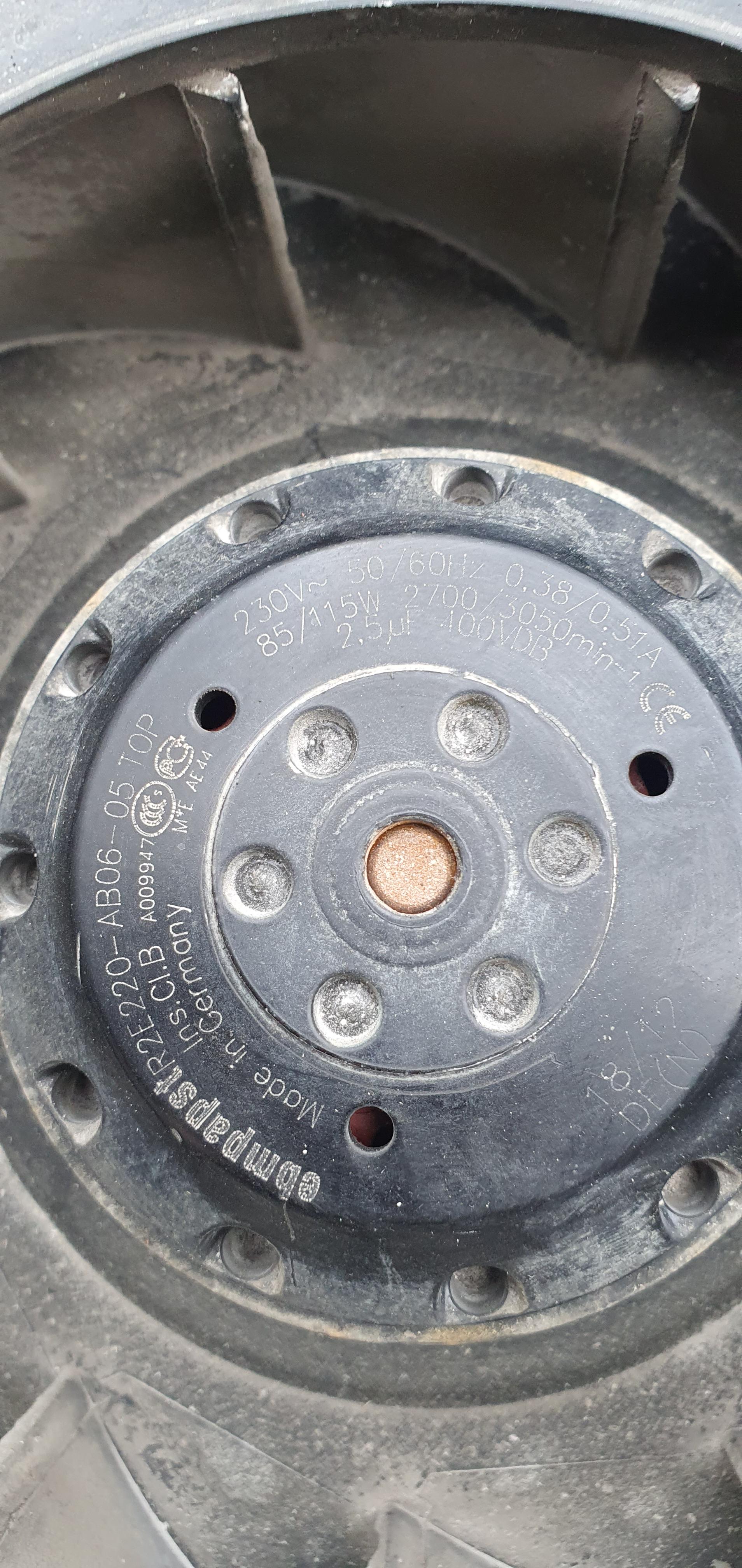

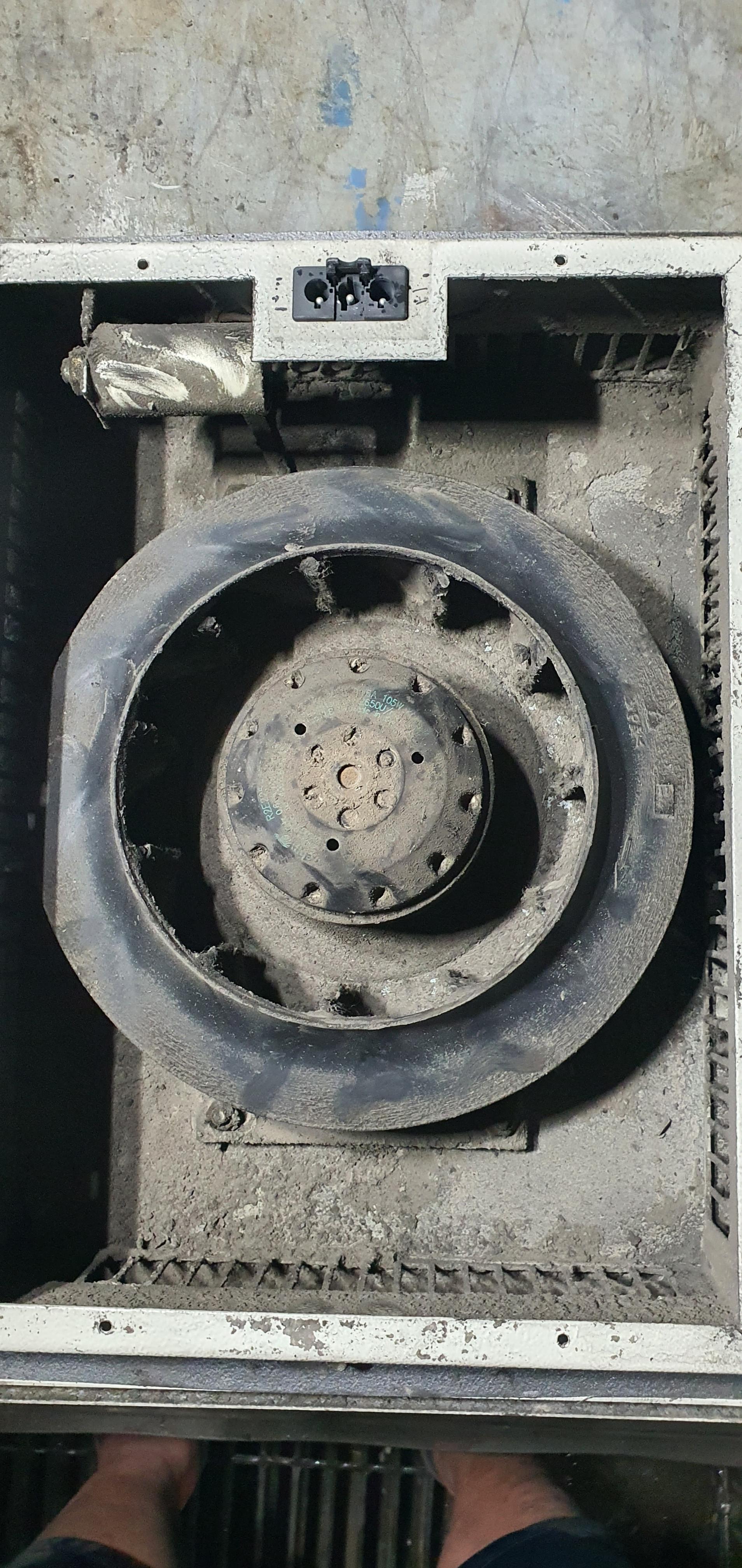

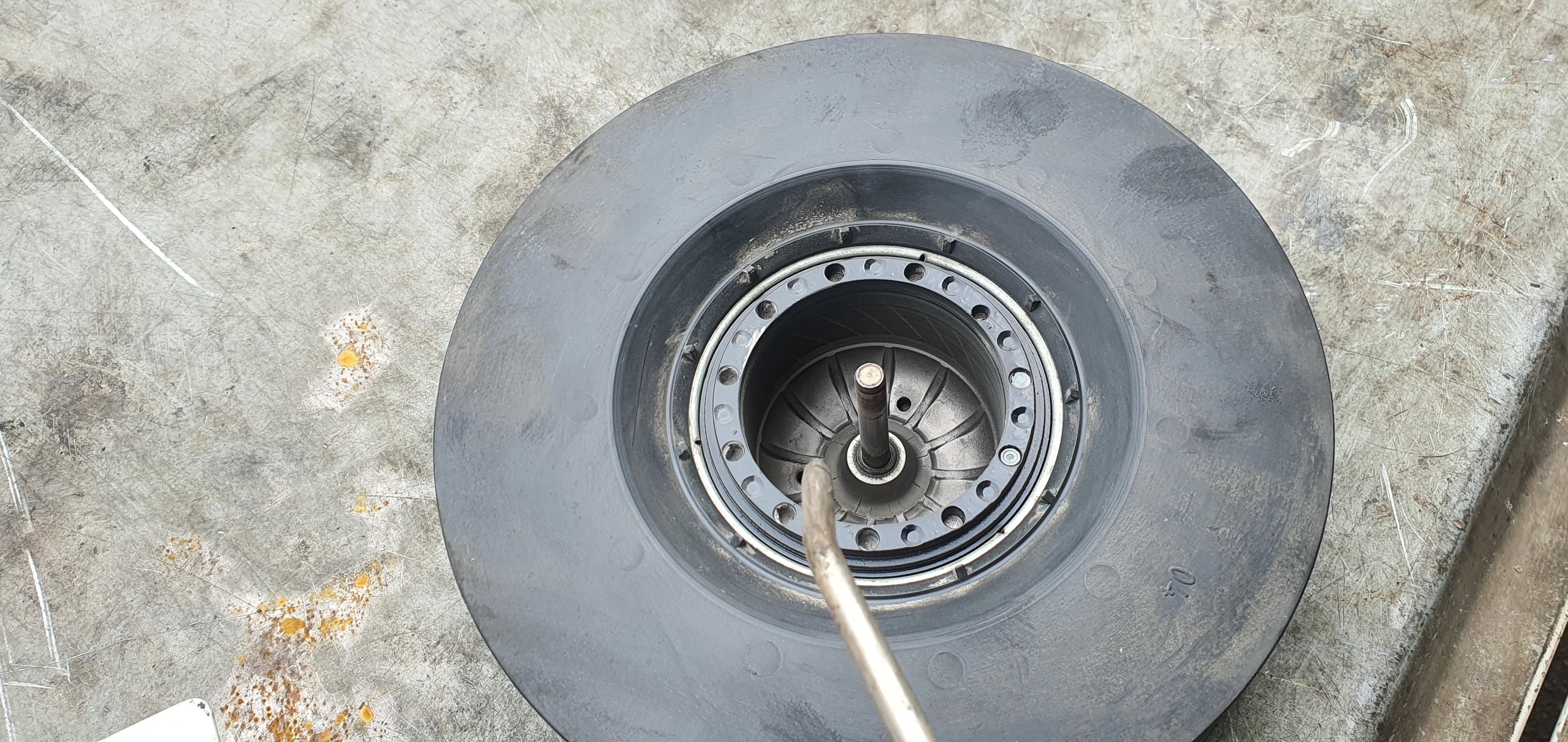

고장으로 판넬에서 분해 해보니 아우터로터형 팬입니다
오랜사용으로 인한 완전히 찌들었습니다
위 아우터로터형 팬이 코일이 소손되어 똑같은건 너무 고가이고 마침

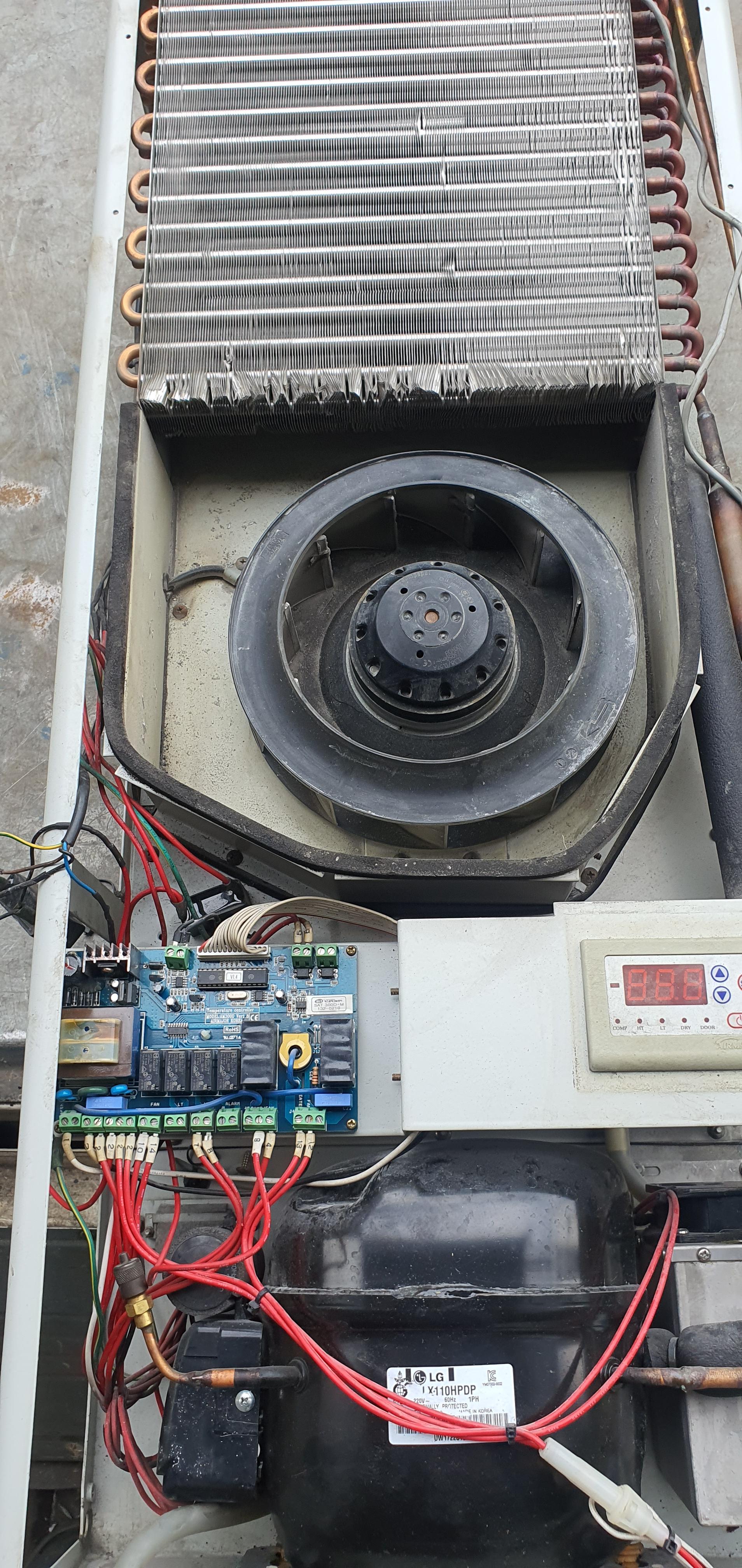

칠러에 사용하던 팬이 있는데 비슷한것 같다고 합니다

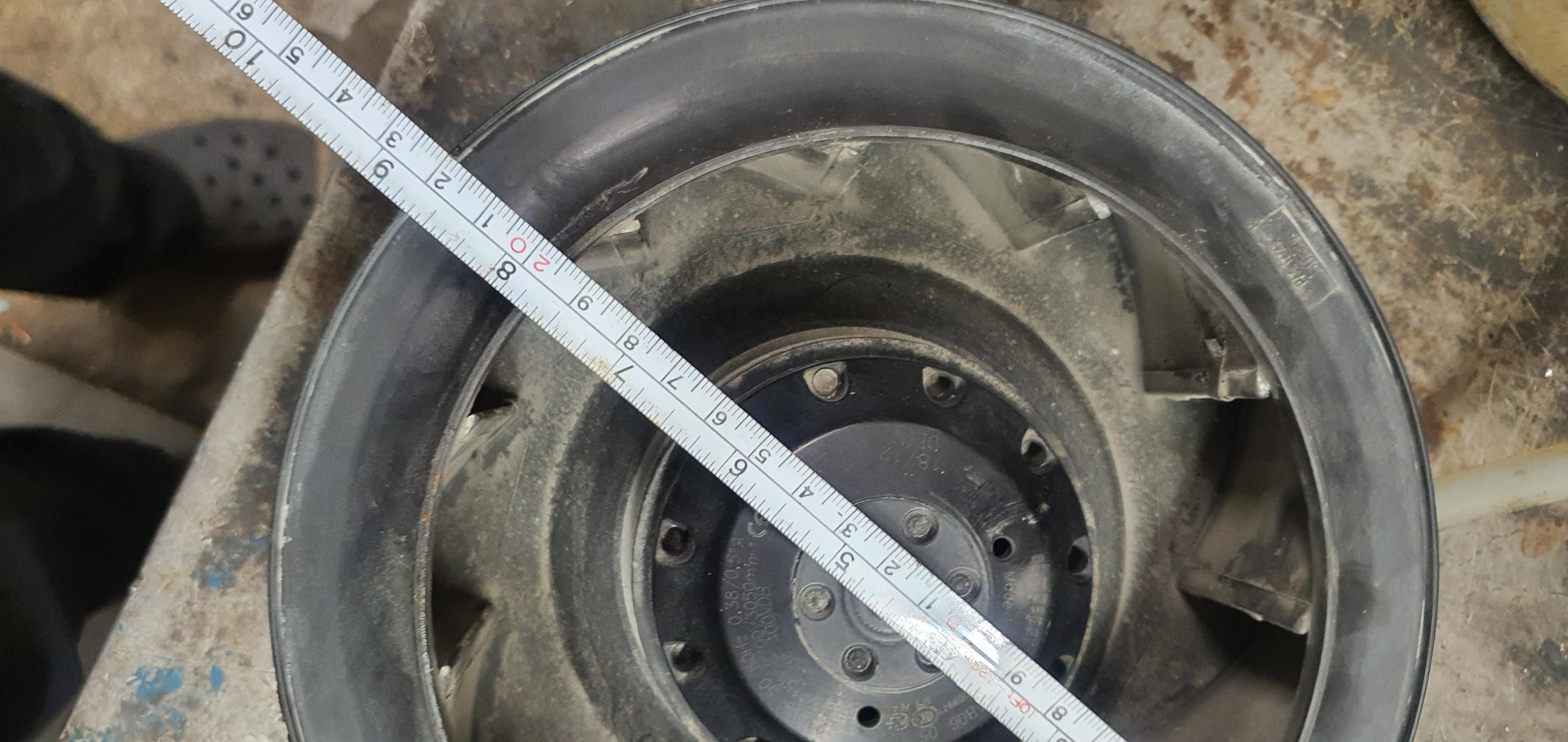

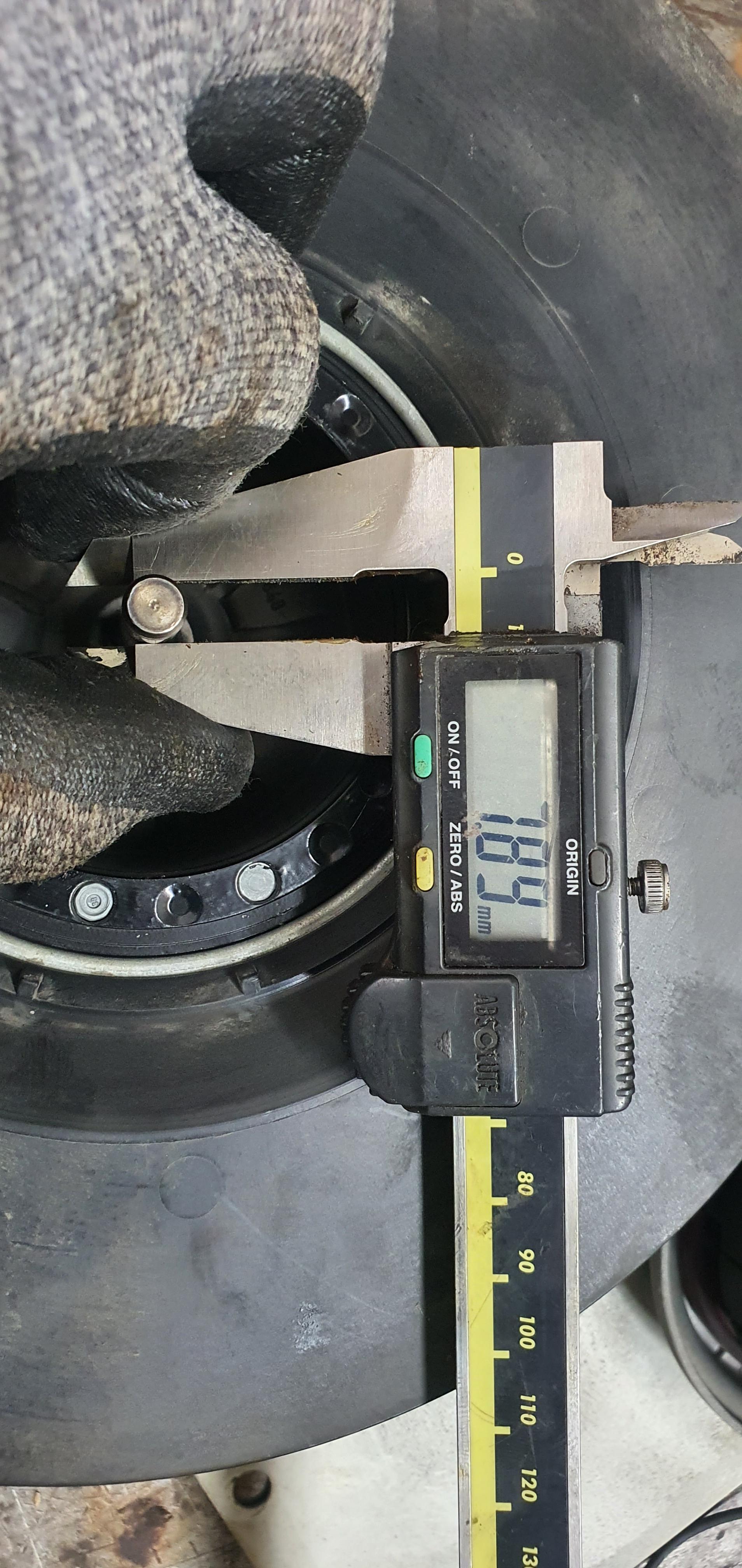

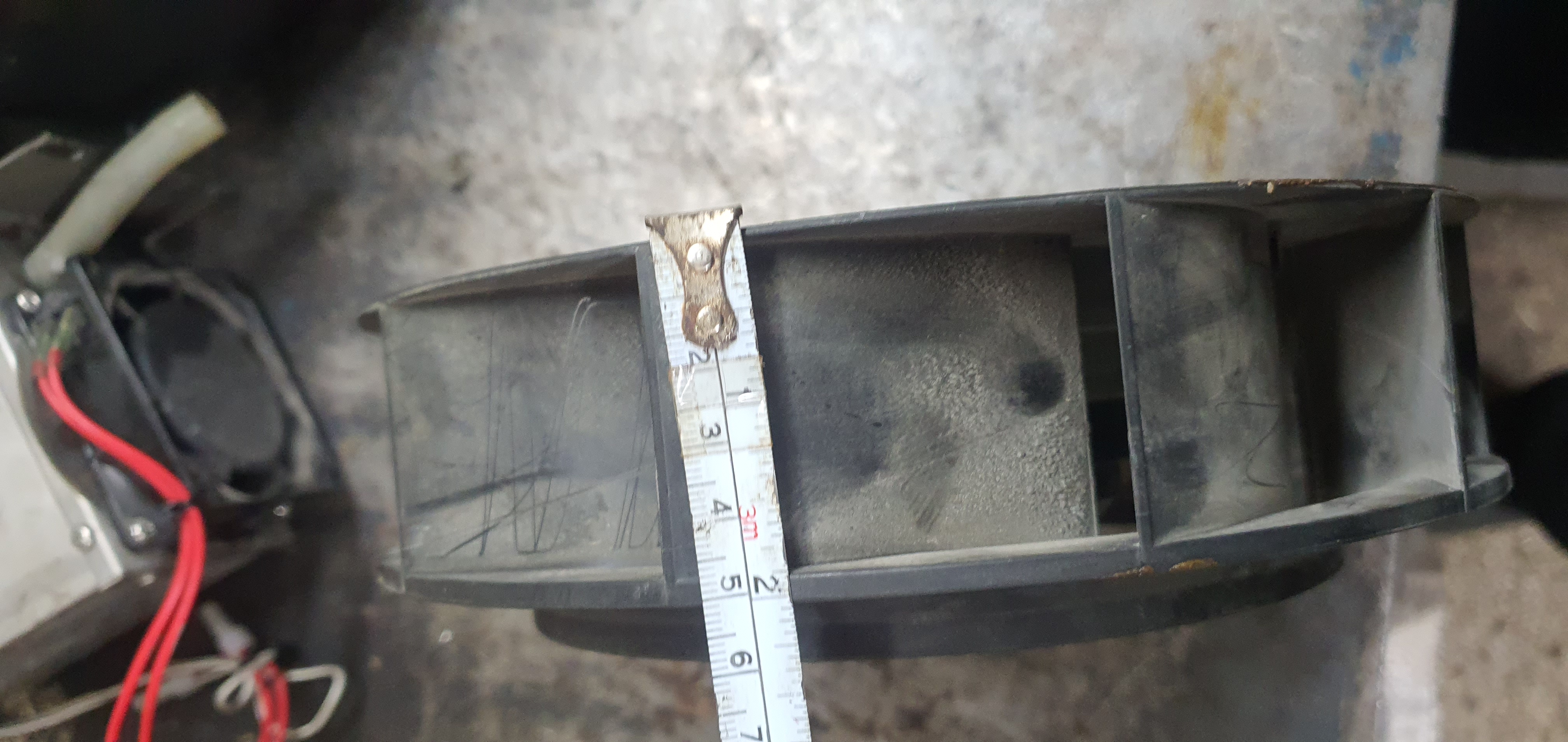

정말 비슷합니다

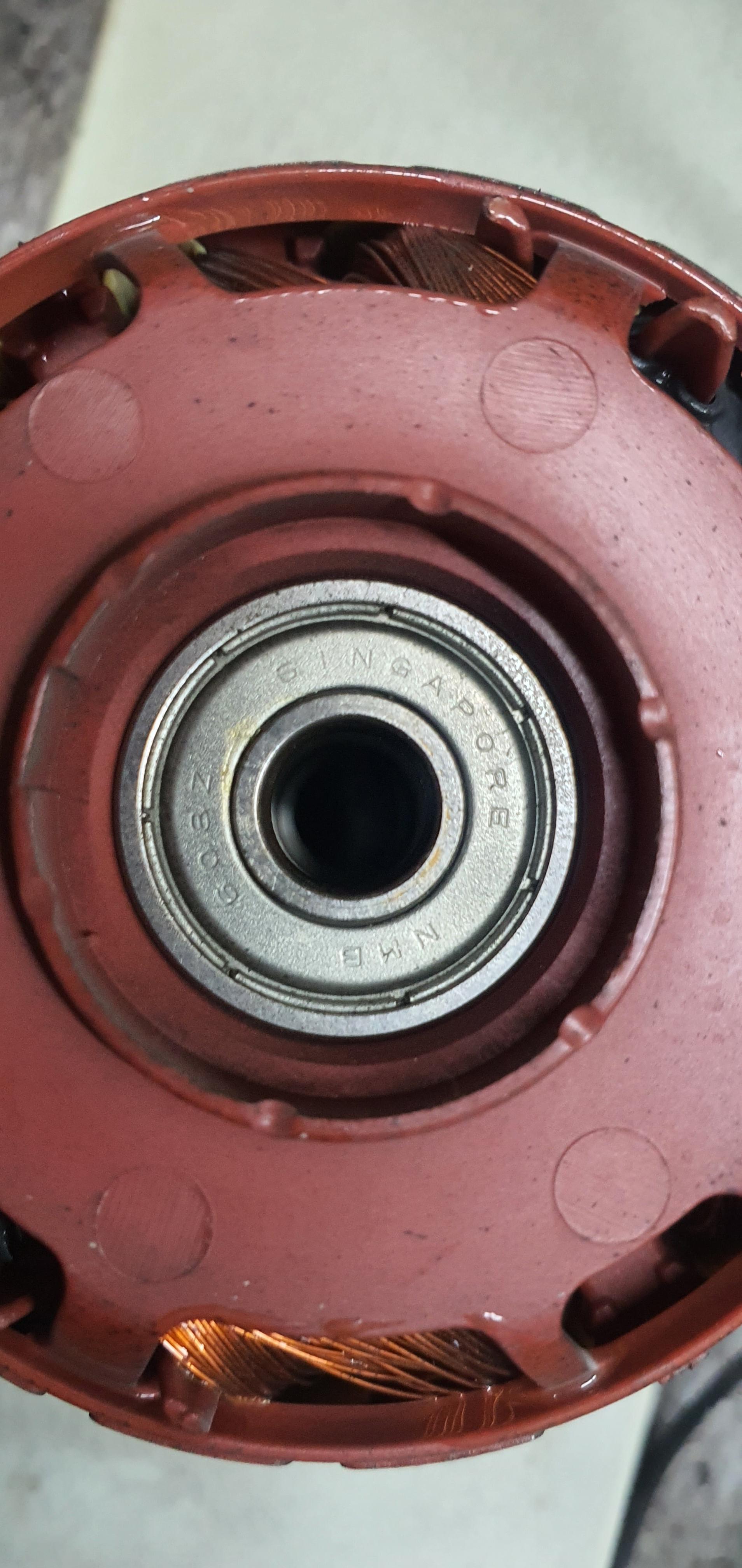

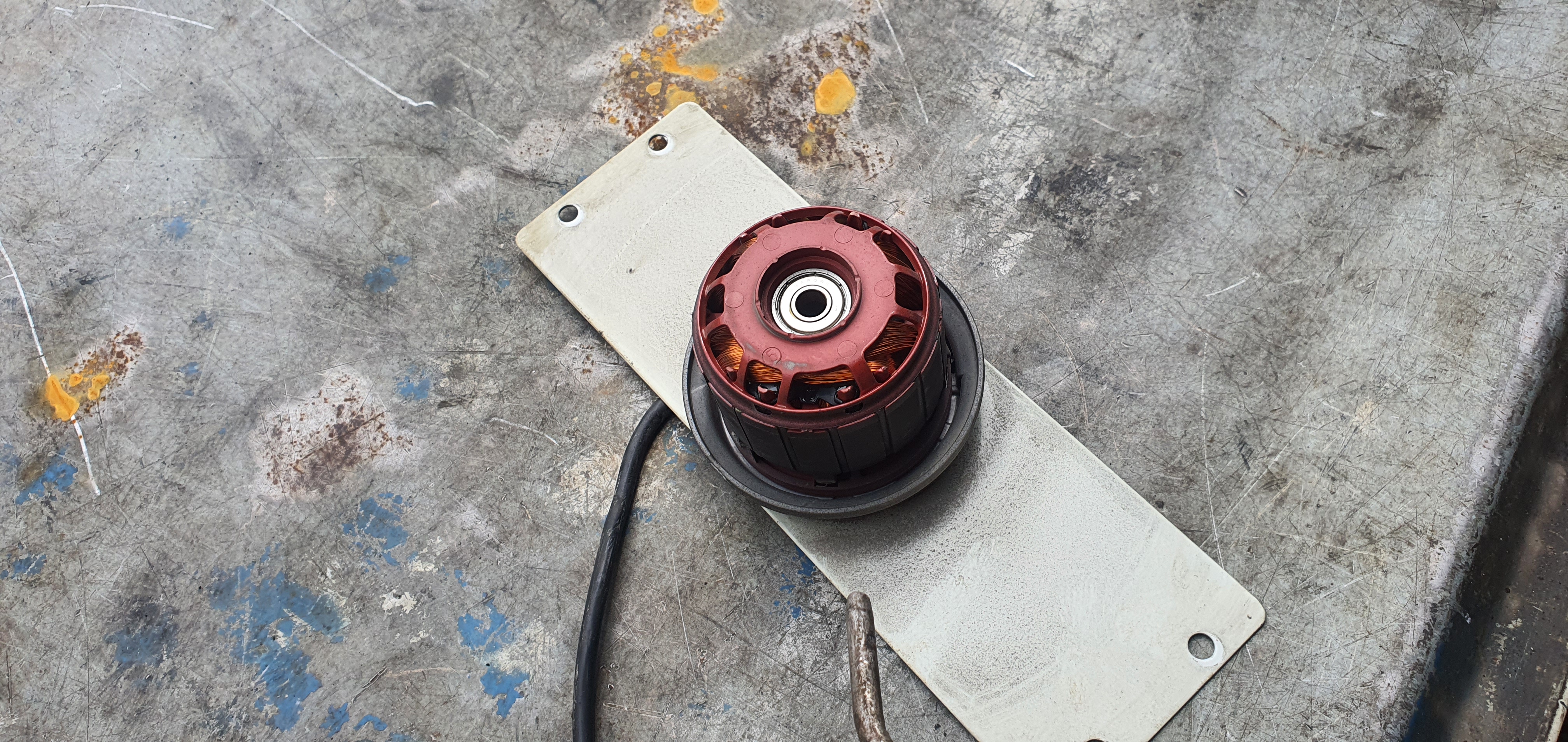

먼저 분해하여 베어링부터 교체합니다
콘덴샤도 교체 해줍니다
잘돌아갑니다
한쪽은 완전히 소손되어
다른 아우터로터형팬을 구입 수정교체합니다

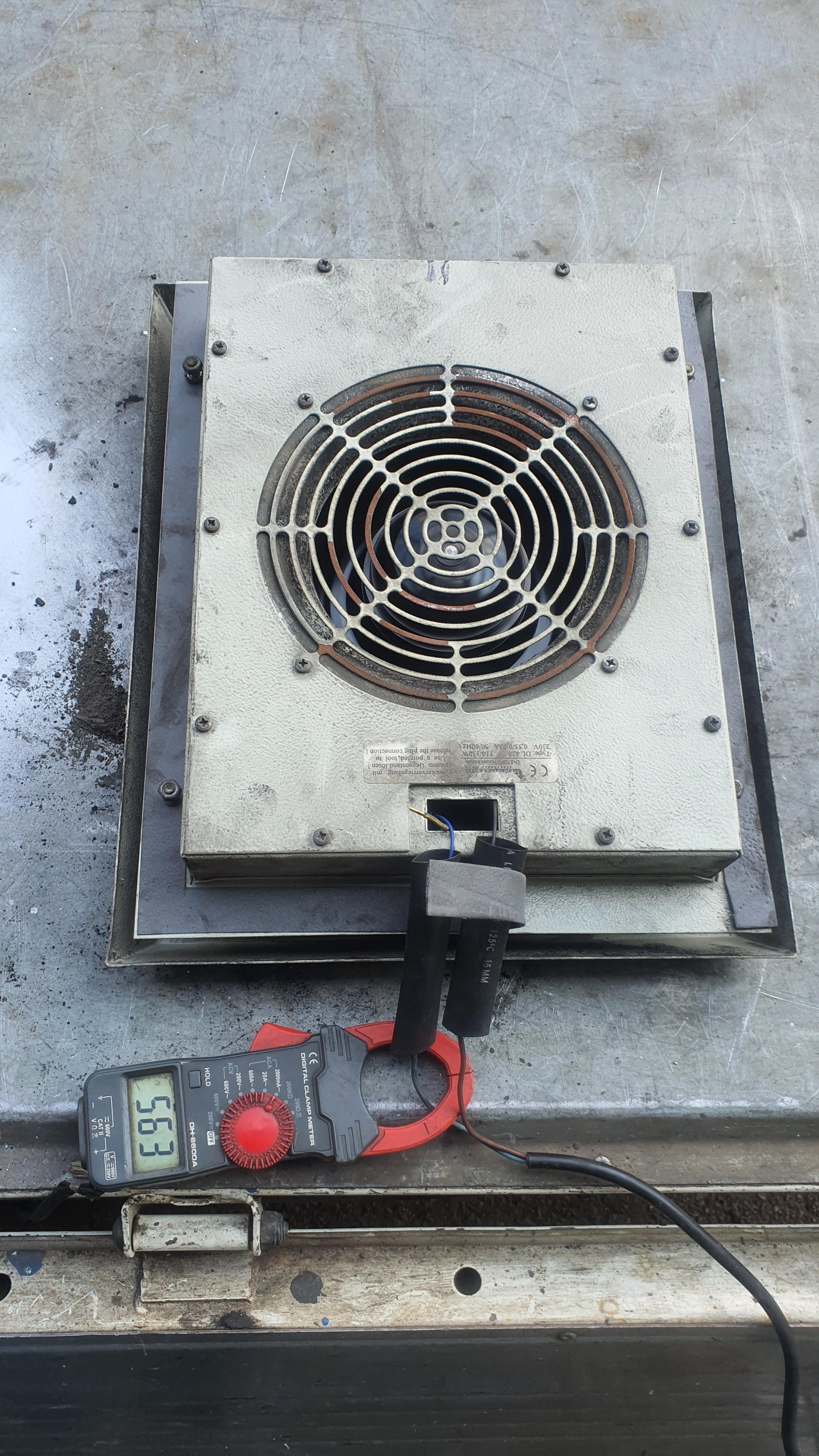

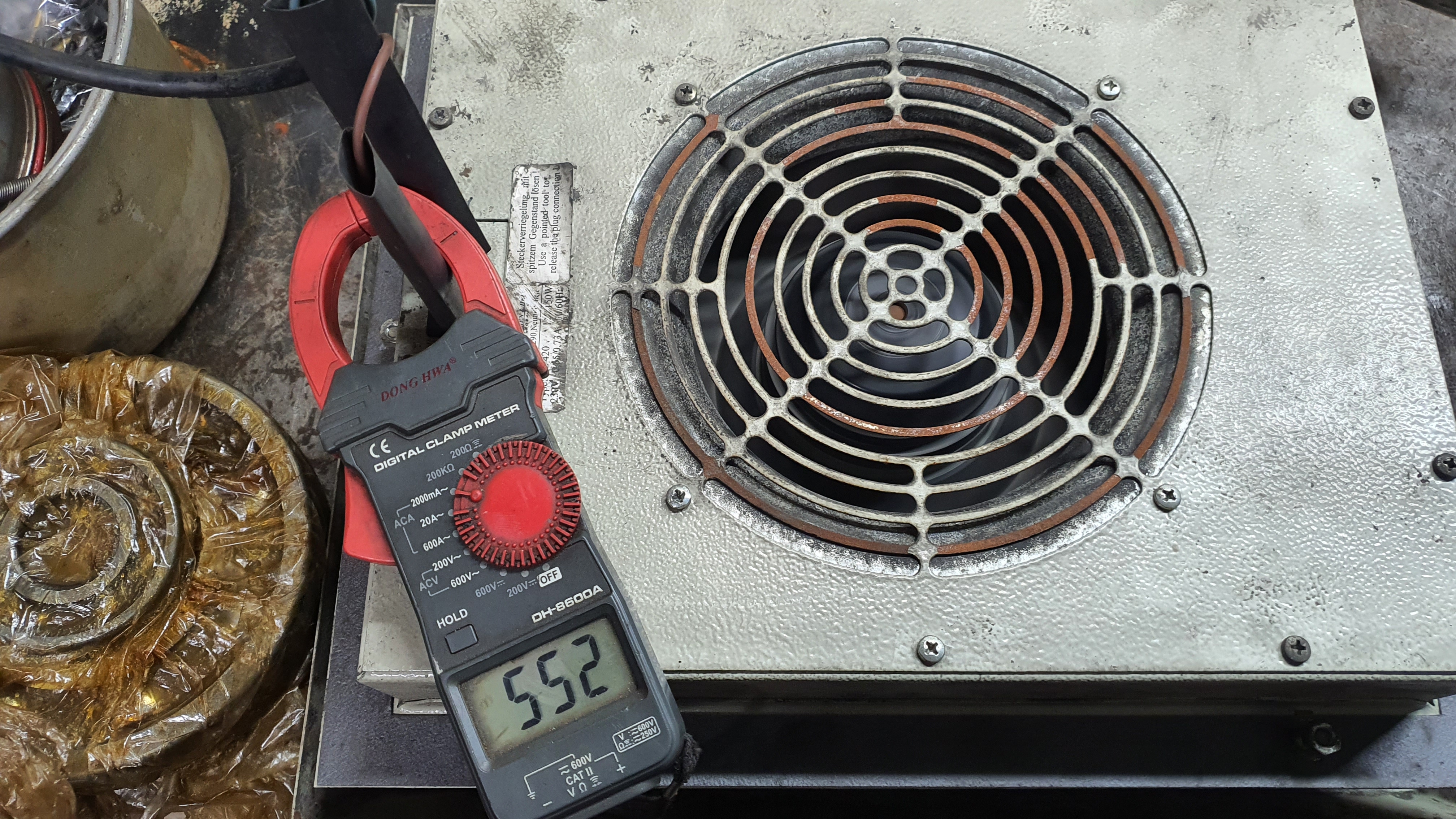

케이스까지 조립해서 돌려보니 아주 좋습니다
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
