3월부터 저희 대승엔지니어링과 인연을 맺고
음식체인점 닥트수리를 하는 닥트공조회사에서
이번에 홍대쪽에 있는 식당배기팬 수리의뢰로
같이 작업을 진행하였습니다
주방 옥상배기팬으로
모델명 SF4
시로코팬4호
사용동력7.5마력4극
먼저 사진으로 받아본 현장입니다
흡입구와 V벨트 풀리쪽 공간이 협소하네요

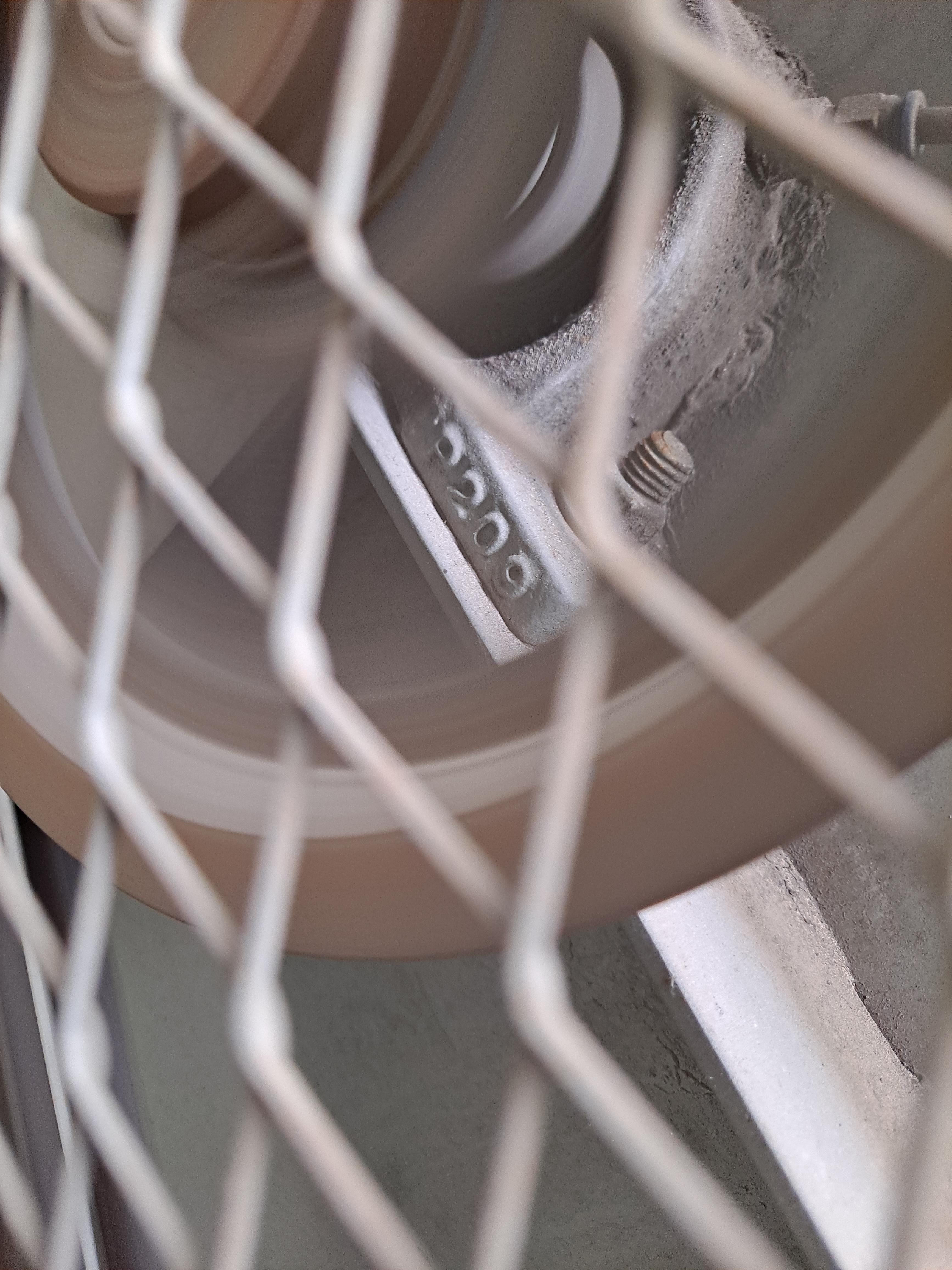

팬측베어링은 P209
모터 명판입니다
3상7.5마력으로 베어링은 6208ZZ6206ZZ입니다
흡입구측이 상당히 공간이 안나오네요
시로코팬 명판

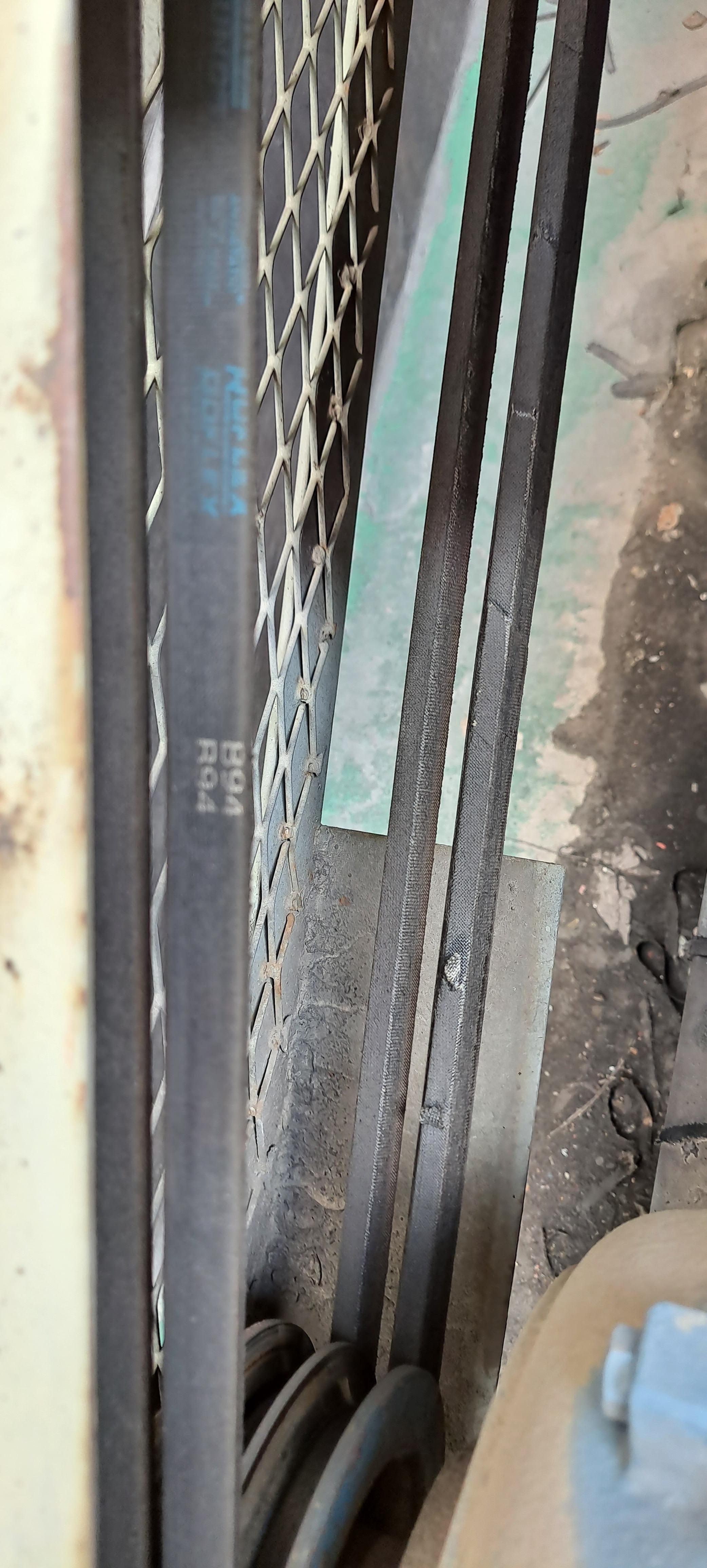

V벨트는 B-94 2줄
위 사진을 보고 교체할 부품을 준비
현장에 도착했더니 모터까지 분리 해놓았네요
작업이 수월하게 토출과 흡입구 닥트도 분리 해놓았네요
팬측 V벨트 풀리 분리중

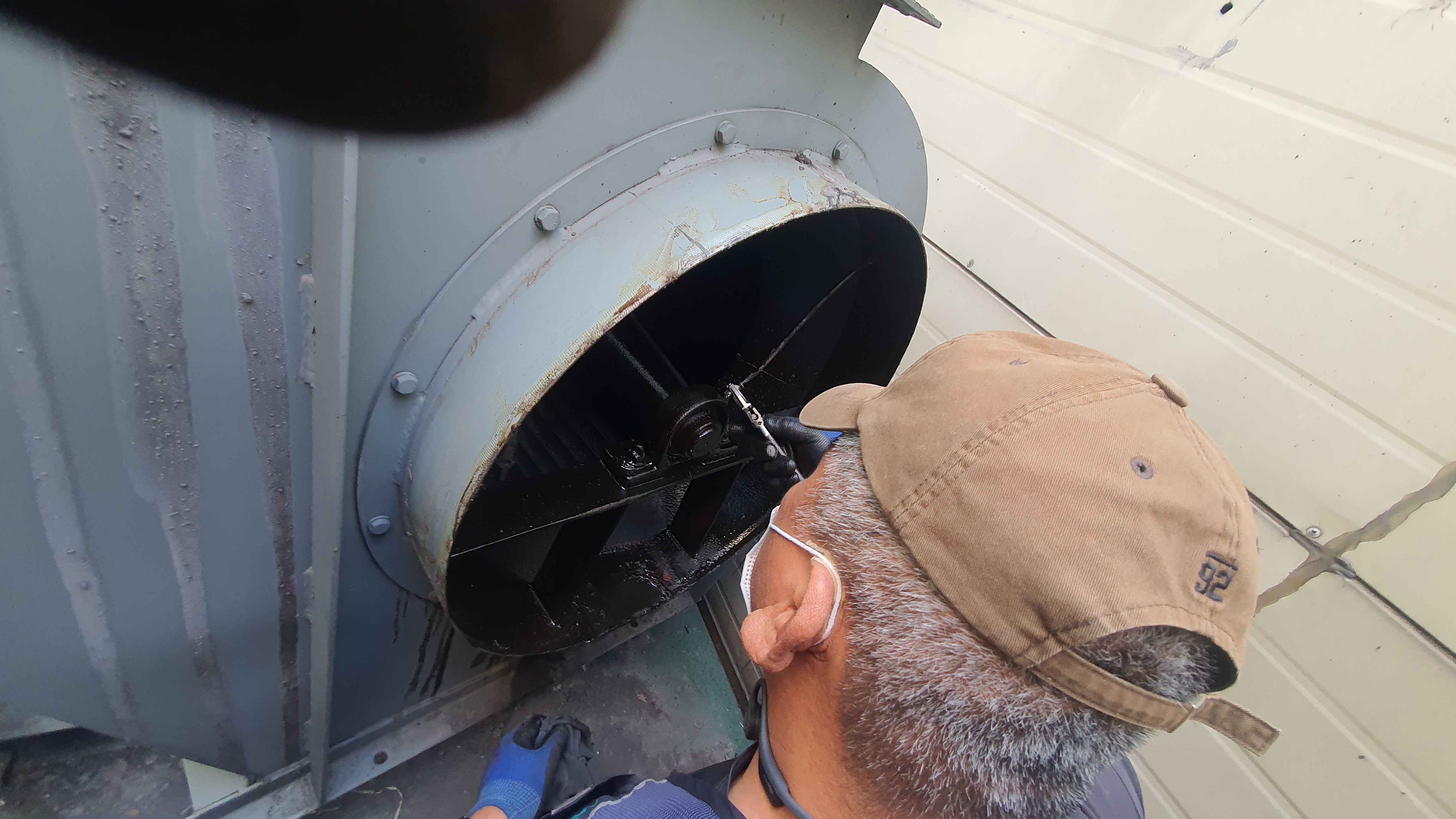

흡입구 구리스 주입관 분리중
이물질같은데 임페라에 붙어있어 진동과 소음이 심해짐

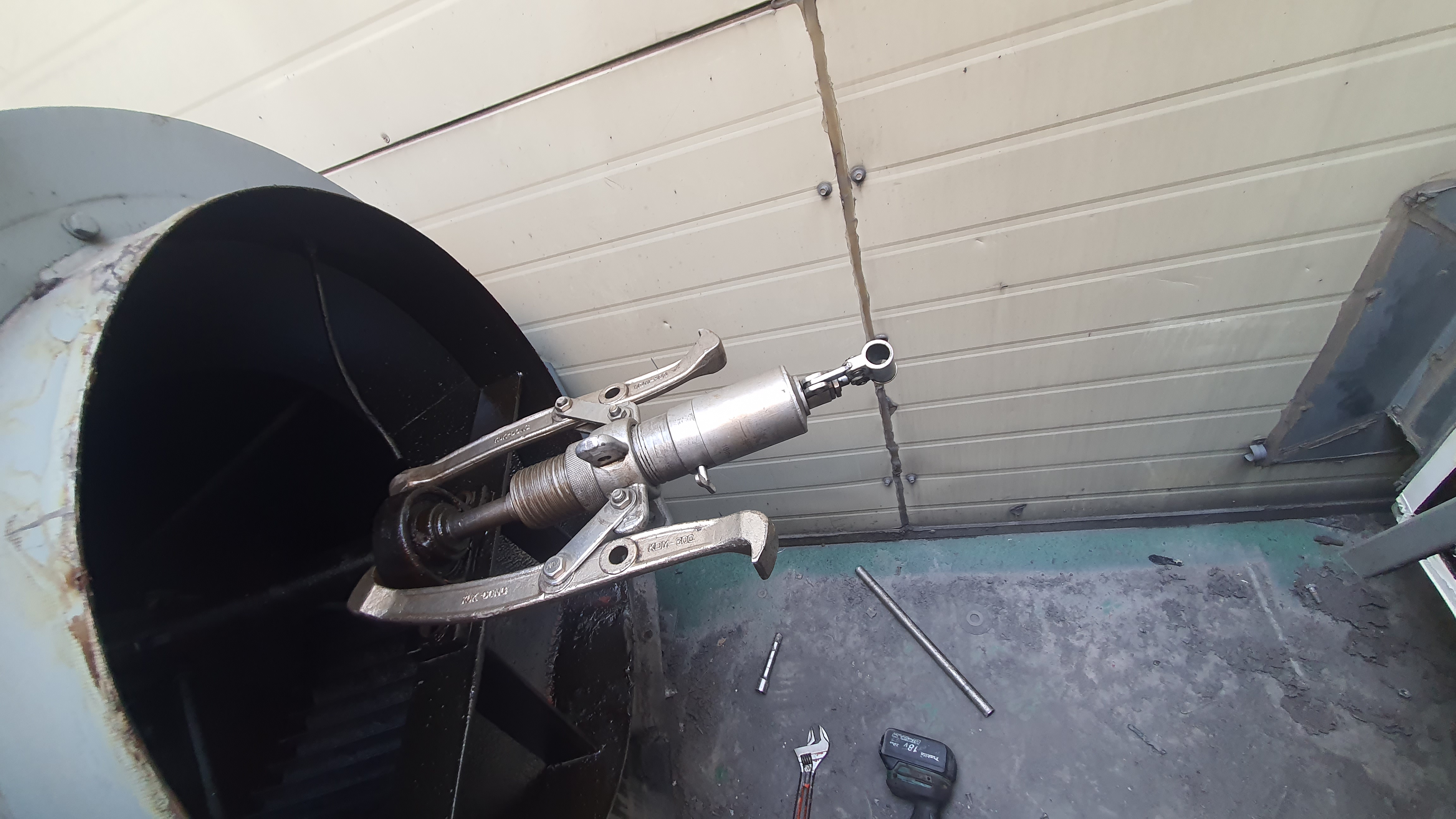

흡입측 베어링분리중
조립전 샤프트 부식제거
베어링 조립전 직접 구리스를 충분히 넣어줌
모터 베어링을 교체하기위해 V벨트풀리 분리중
모터 샤프트에서 베어링 분리중
흡입측 베어링조립후 팬 샤프트와 베어링유격 확인후 조립중
V벨트 베어링도 팬샤프트와 정렬후 조립중
축정렬후 시운전 V벨트 안전카버 조립
시운전후 공조닥트 회사 사장님이 닥트조립후 실로콘까지 꼼꼼하게
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
