지하 주차장배기팬 모터측V벨트 파손으로 인한 교체 작업문의가 들어와
V벨트 풀리 분해점검및 하는김에 모터 베어링교체 작업을 진행하였습니다
크기는 #7호 모터는 10마력6극 10마력6극경우 모터의 회전수는 1150RPM이지만
크기는 15마력4극과 동일합니다
팬 명판
모터 명판

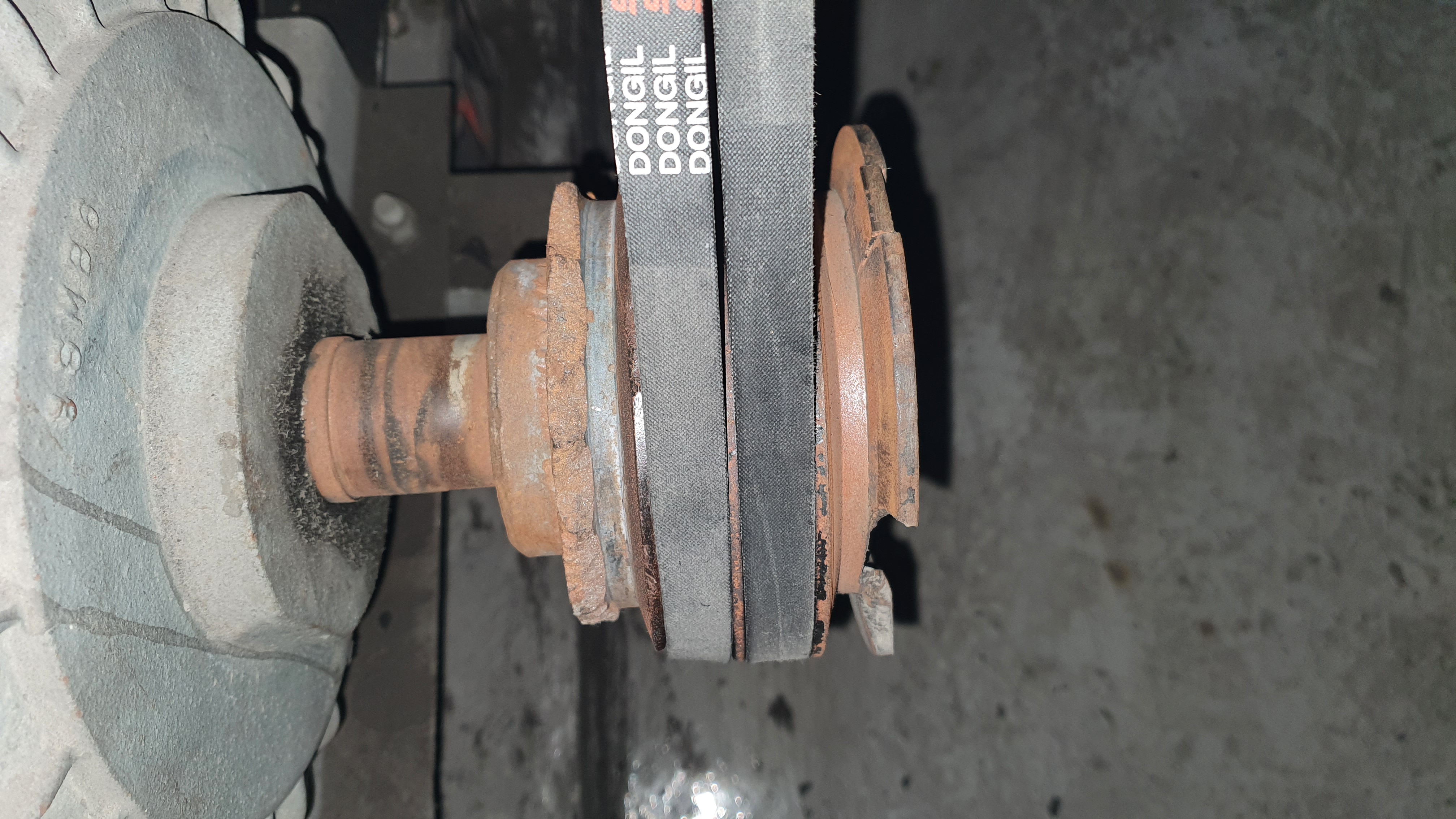

파손된 모터 V벨트 풀리 B형3줄
141mm 5인치 반이라 합니다
저희 대승엔지니어링에서는 V벨트 분리시 파손되지 않게 뒤에 안전 가드를 대고 작업을 합니다
작업중 V벨트 파손이 생기면 그만큼 수리기간은 길어지고 장비를 사용못하겠죠

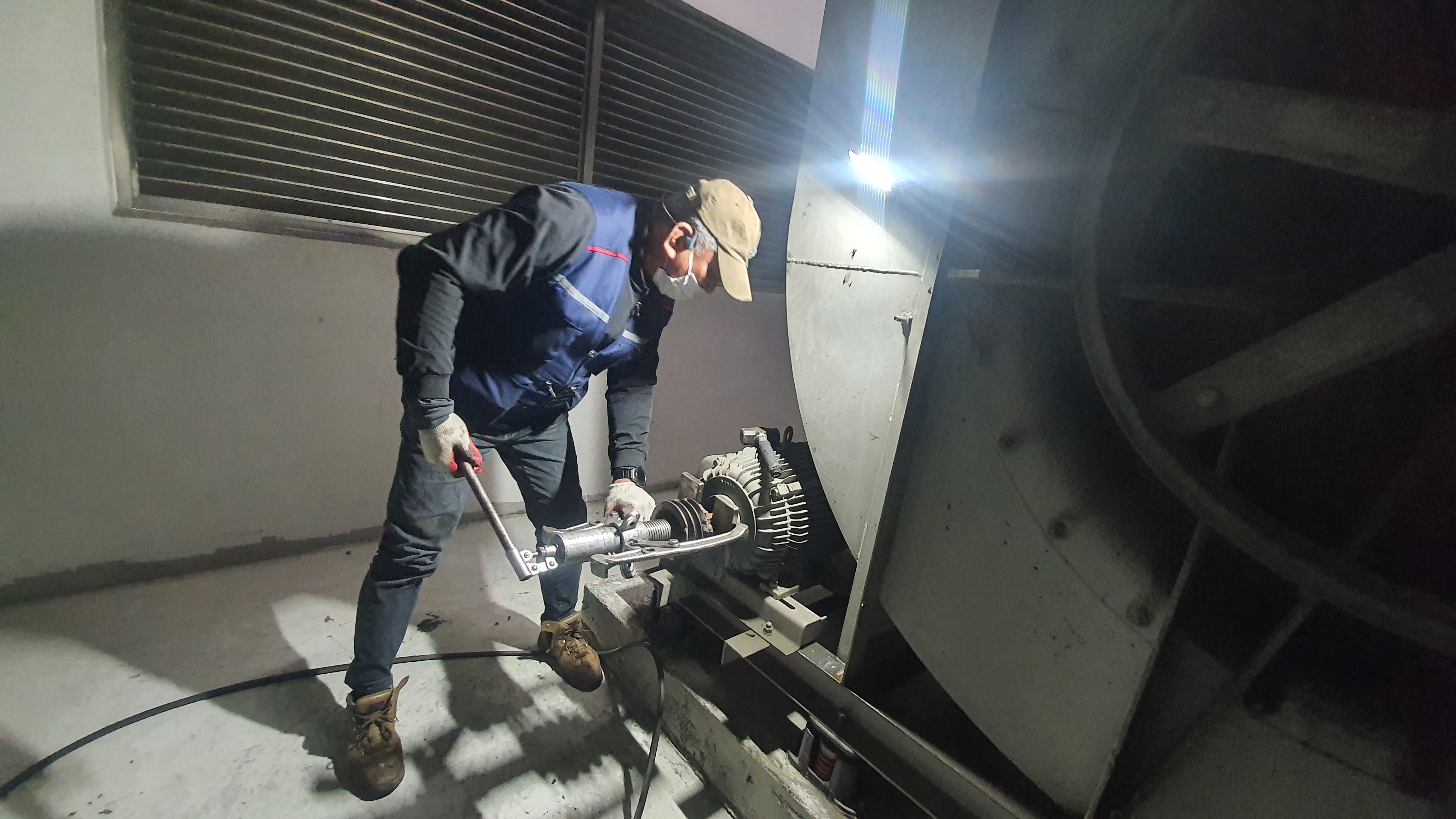

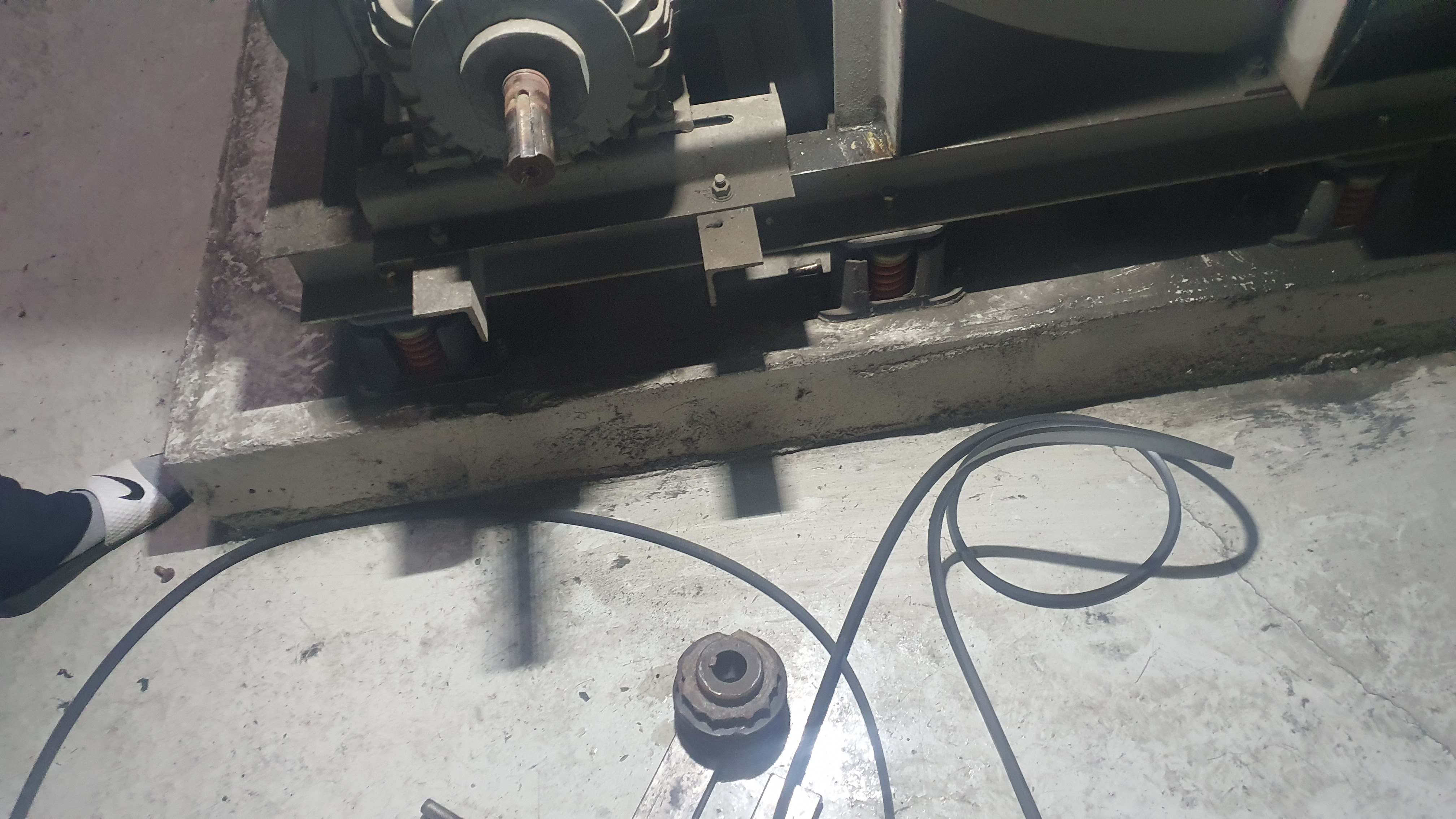

V벨트 풀리분리 상당히 고생좀 했네요 억어지로 조립한듯합니다

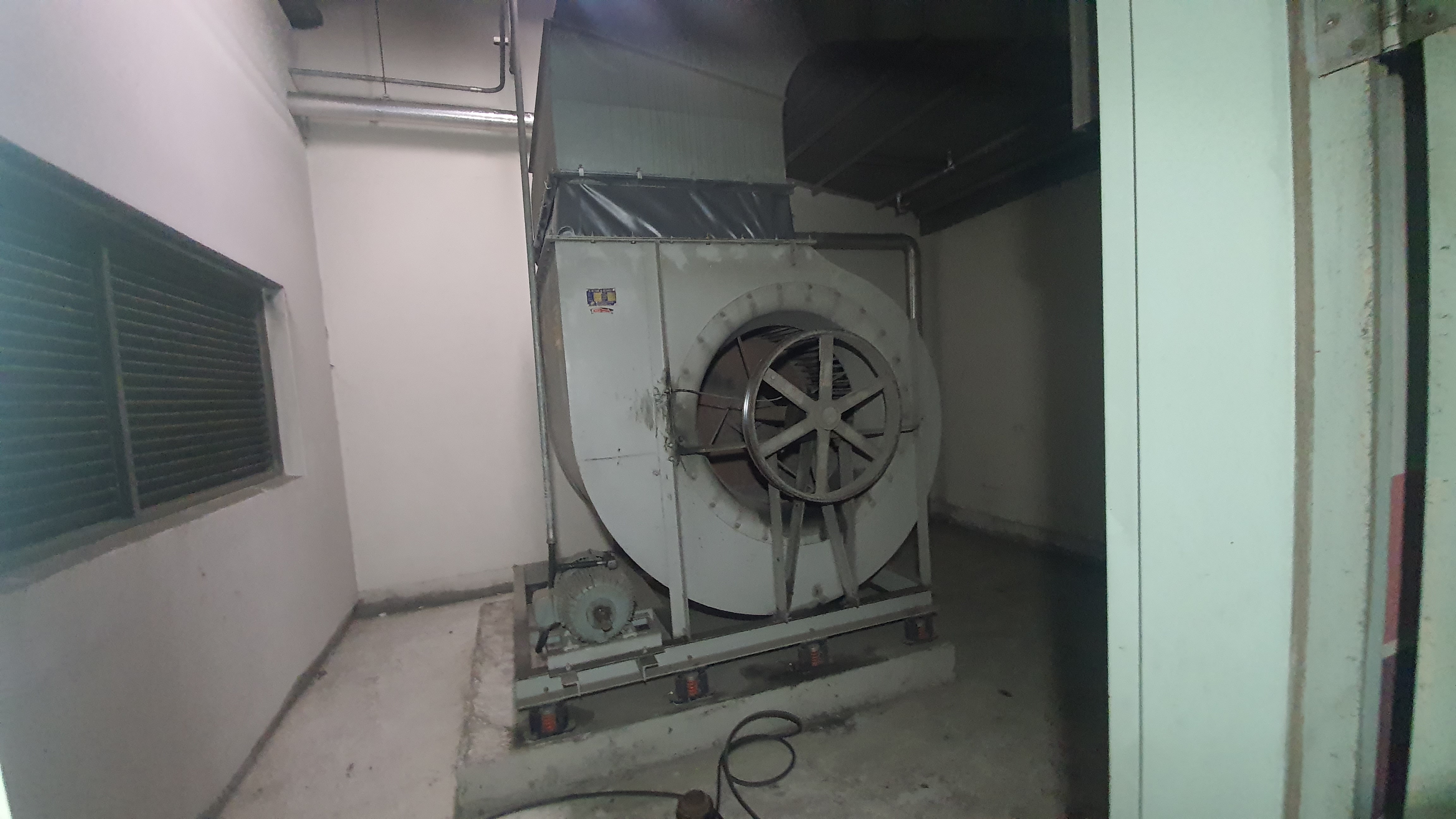

전체적인 모습
모터 권선 점검 이상무

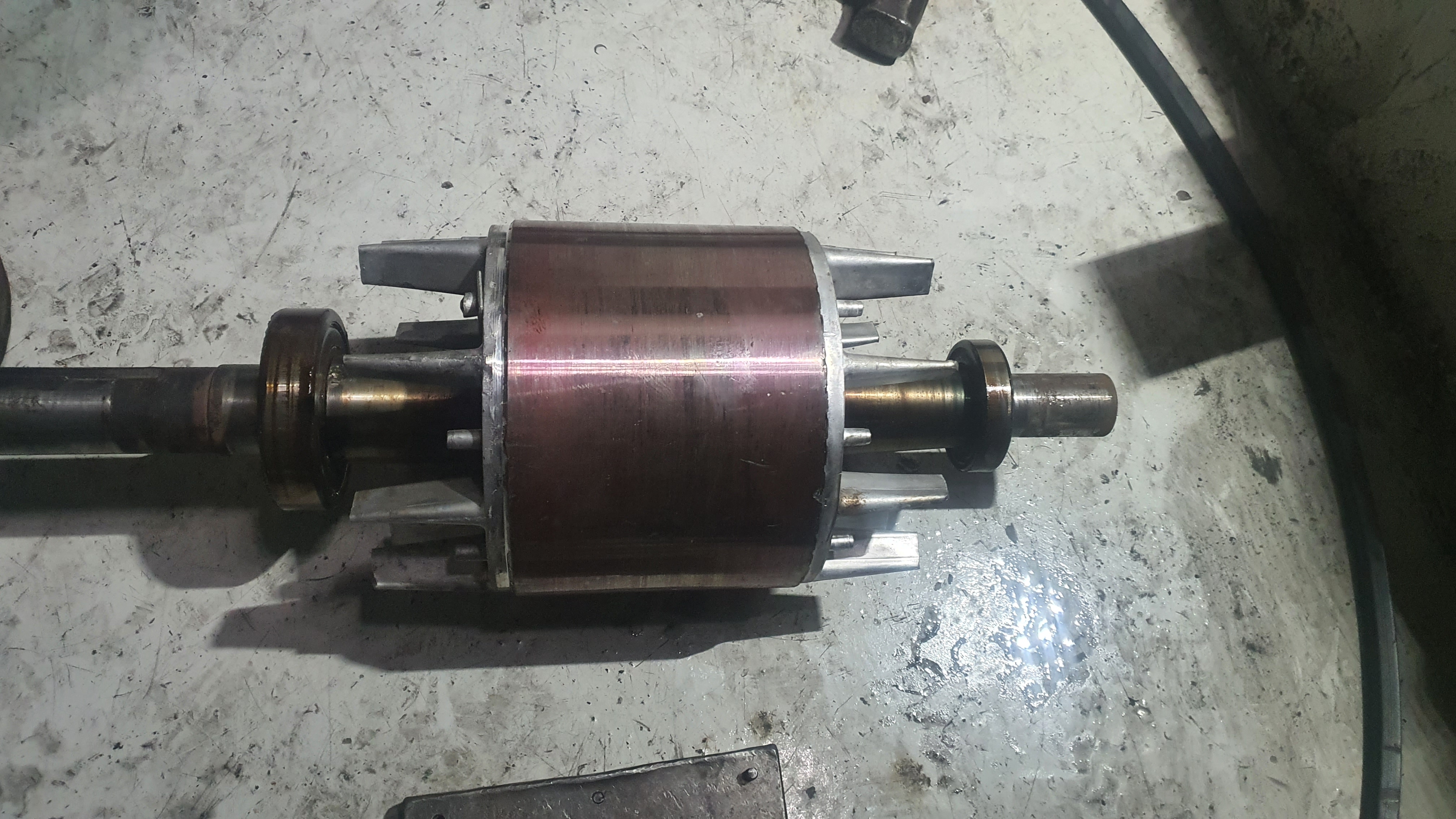

모터 회전자
회전자 베어링교체중
베어링교체및 V벨트 풀리교체
팬과 모터 축정렬중
V벨트 유격조정중

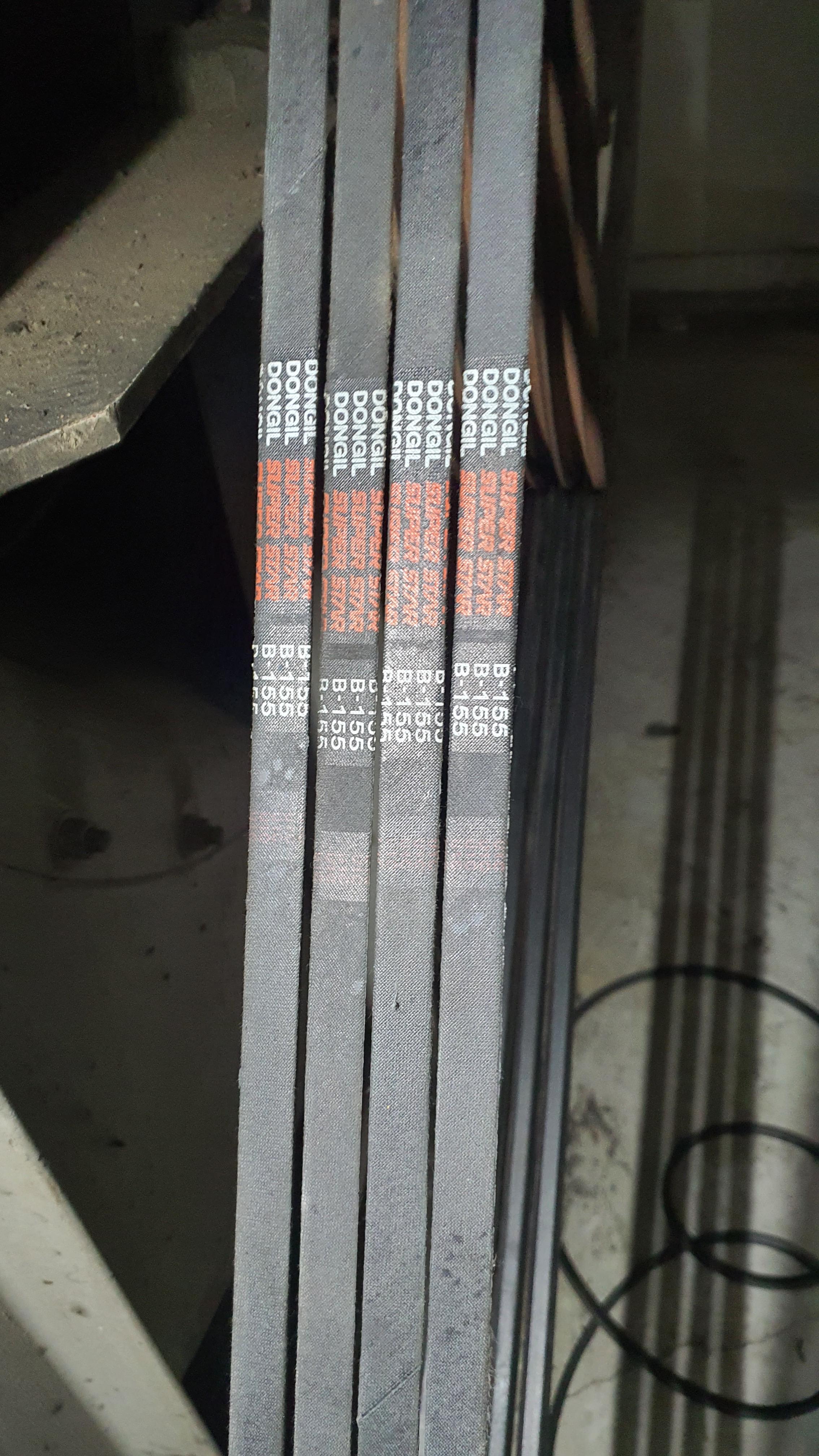

V벨트 교체완료
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및 정비
대승엔지니어링 010-3294-4253
