실내화장실 배기팬 오버홀입니다
크기는 3.5호 사용동력은 2마력4극
모터 먼저 베어링교체후 손으로 돌려보니 V벨트가 꿀렁 꿀렁 샤프트가 휜것같아 모터는 교체 V벨트풀리교체
팬 베어링교체 V벨트교체 축정렬 작업입니다

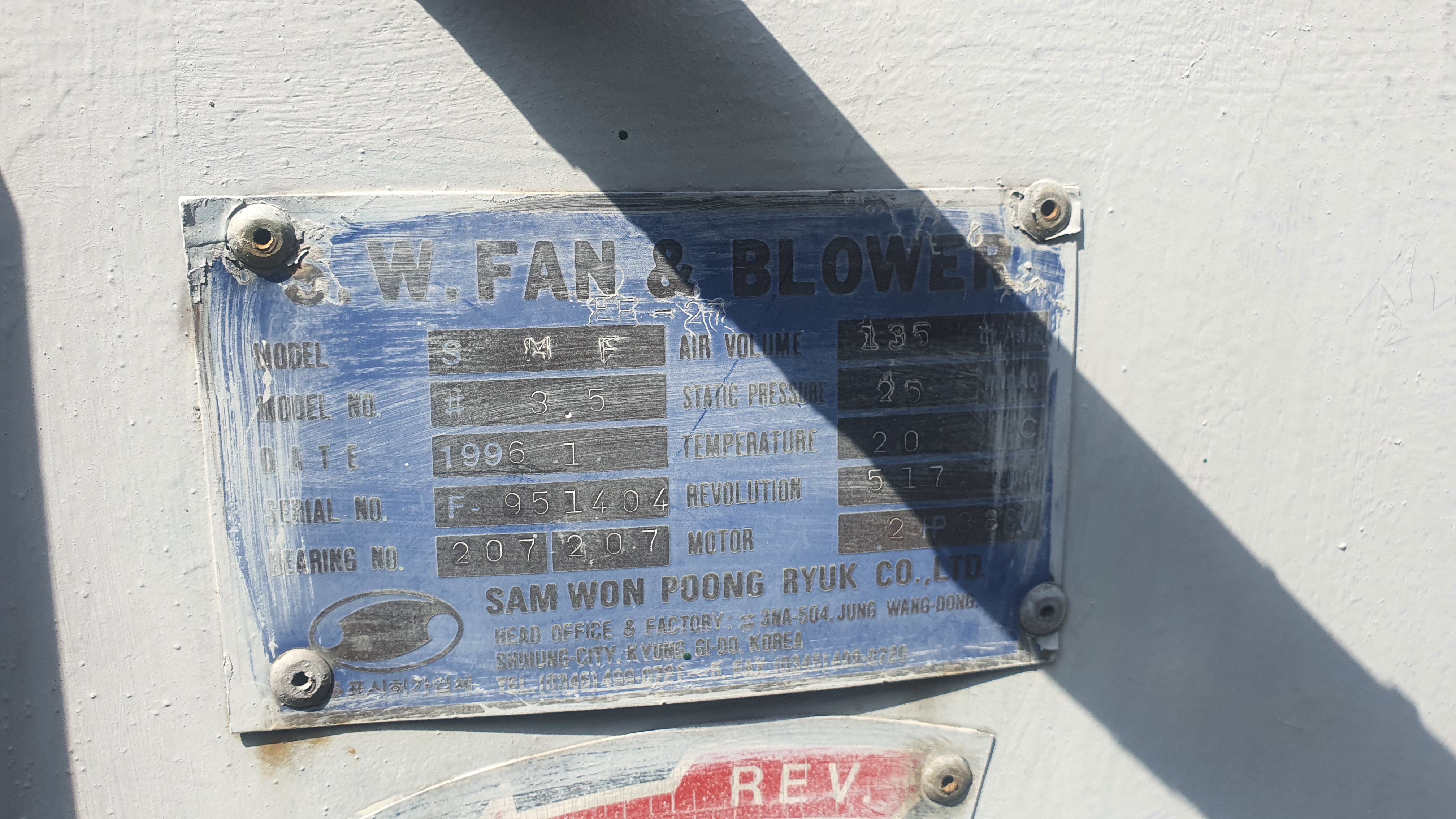

팬명판을 보니 딱 만으로 25년 사용했네요
V벨트 는 다행히 구형이라 페인트는 지워졌지만 각인이 살았습니다 A-80
모터 V벨트 풀리 분리중

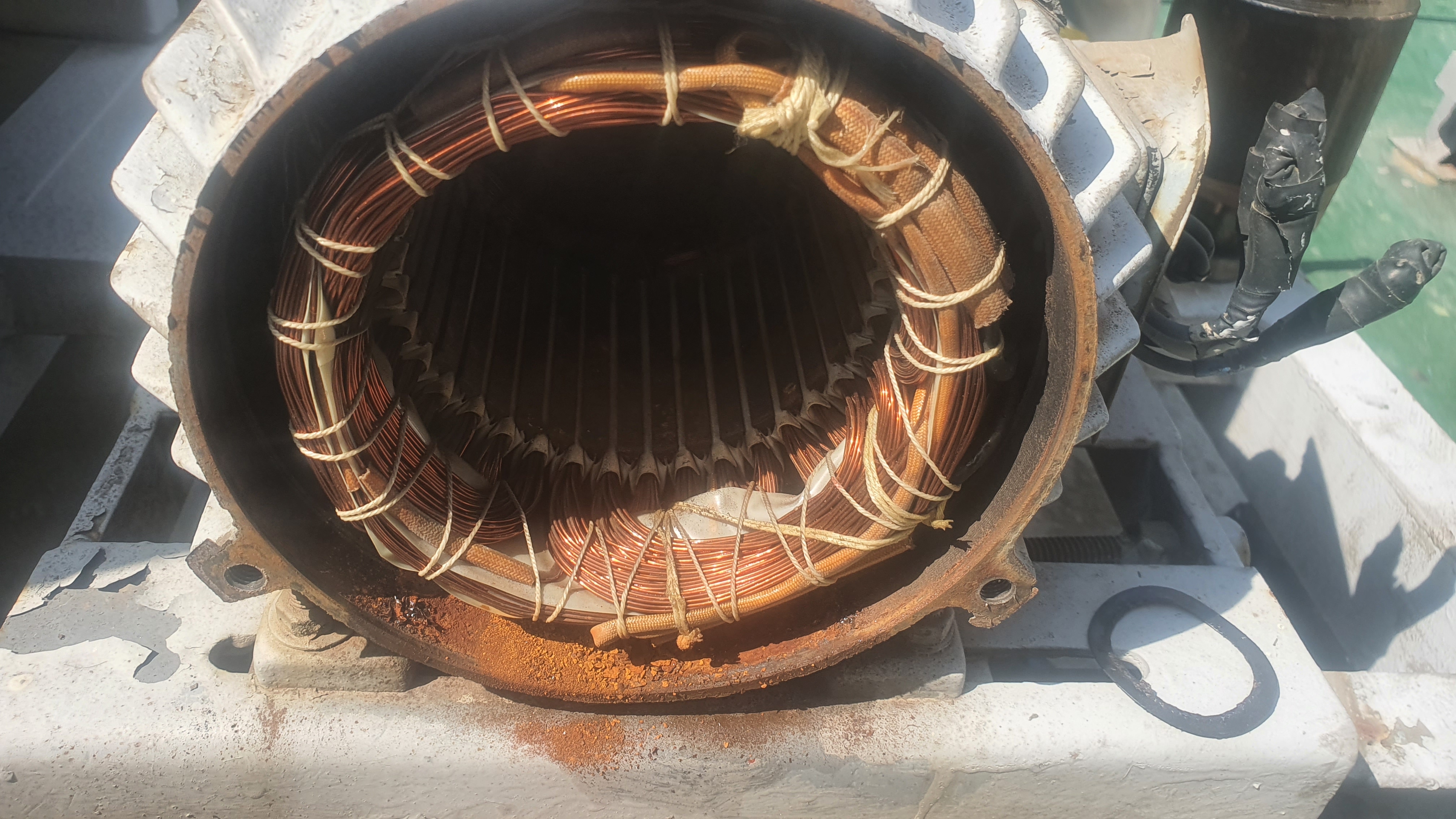

코일은 살짝 물이 들어간 흔적은 있지만 괜찮은것같습니다
모터 샤프트 베어링분리중
모터 베어링교체
베어링교체후 V벨트 풀리조립 손으로 돌려보니 베어링소음은 없어졌으나 V벨트 풀리회전이 꿀렁굴렁 모터 샤프트가 휜것 같습니다
그래서 모터 교체하기로 함

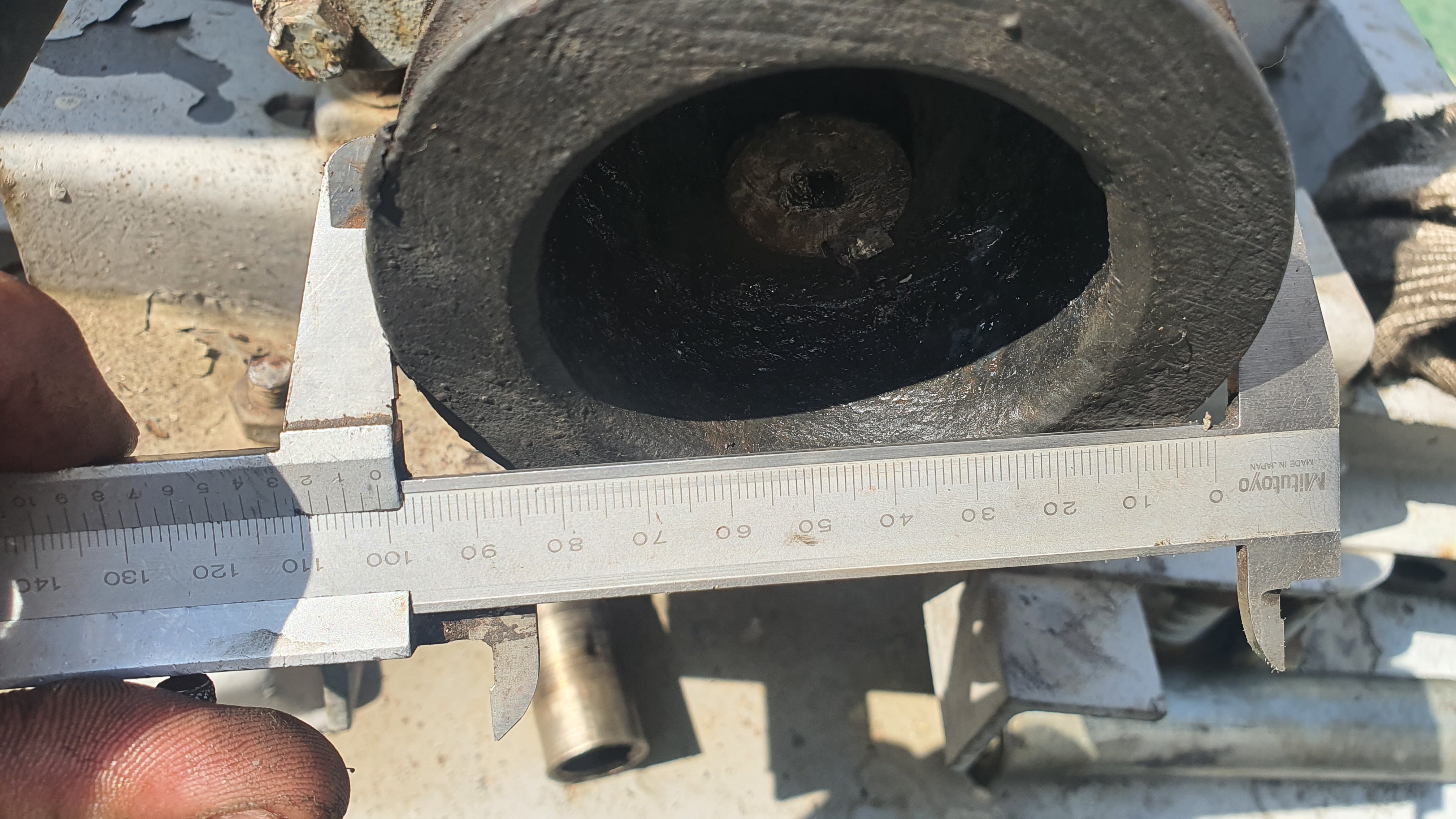

V벨트 풀리측정 제작을 위해 100mm 는 4인치 A형 3줄 2마력4극이라 샤프트 가공칫수는 24파이 8X7키입니다
팬측 V벨트풀리 분리중
베어링 분리중

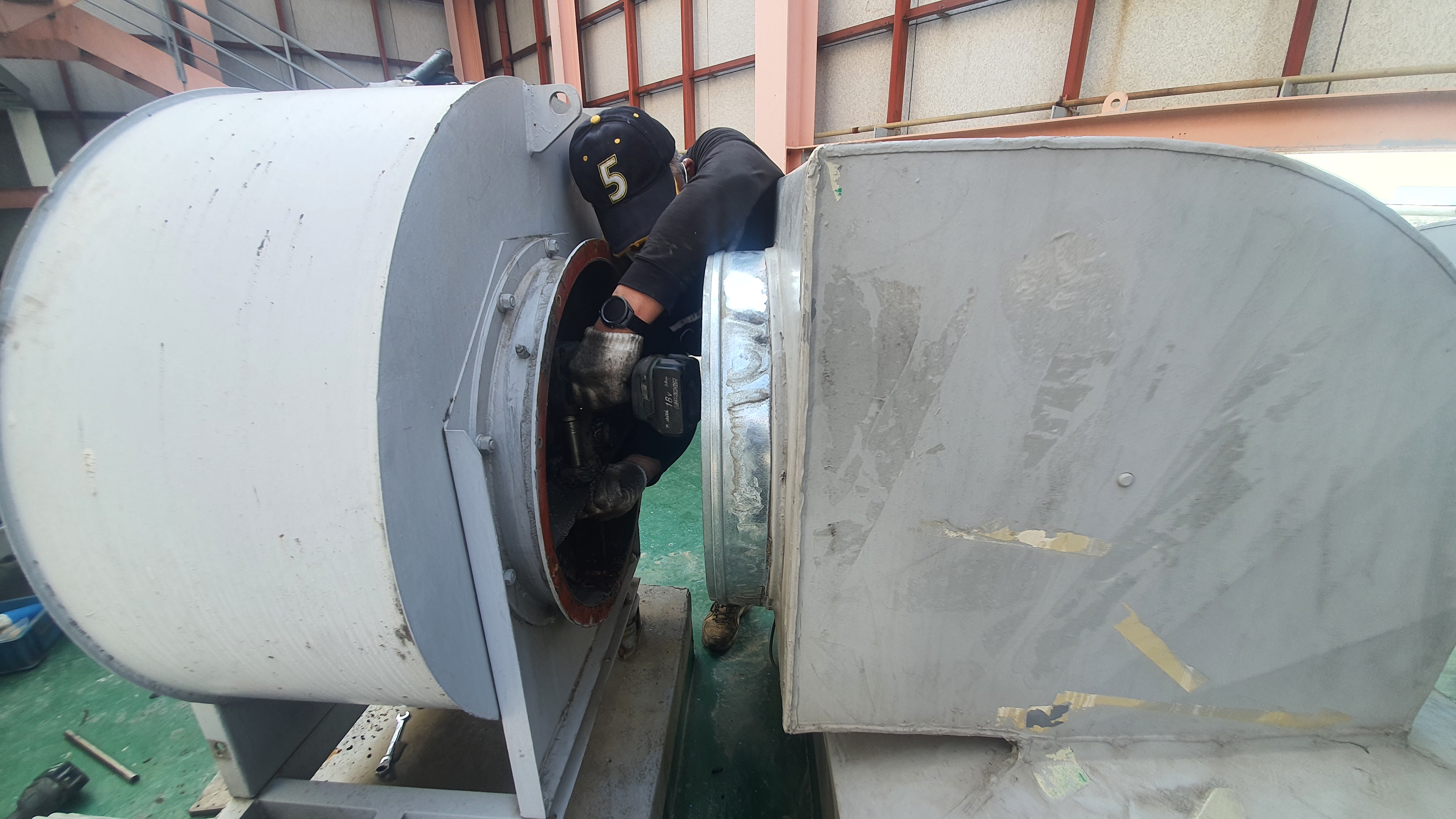

흡입구 베어링 구리스 주입구 분리

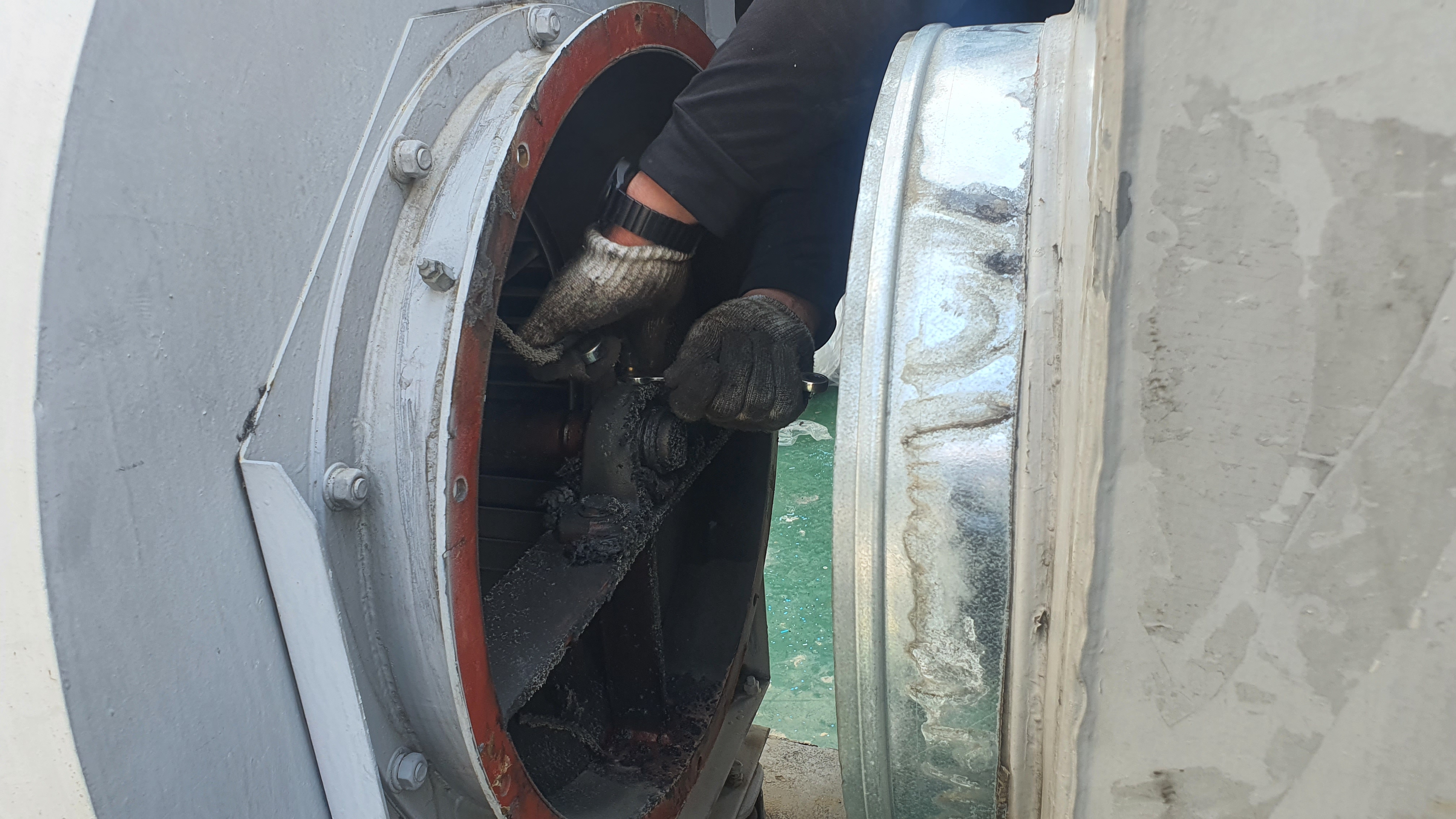

베어링 하우징 고정볼트 분리
UCP베어링분리
모터를 교체하기로 하여 리드선 점검및 조치
모터 탈착
요즘은 프리미어급 모터입니다 가격이 상당히 고가입니다 아마 25년전에 비해 두배이상 상승 했을겁니다
하이젠 모터 명판 예전에 금성사 > LG>LG오티스>오티스LG>오티스> 하이젠 이렇게 변천사입니다

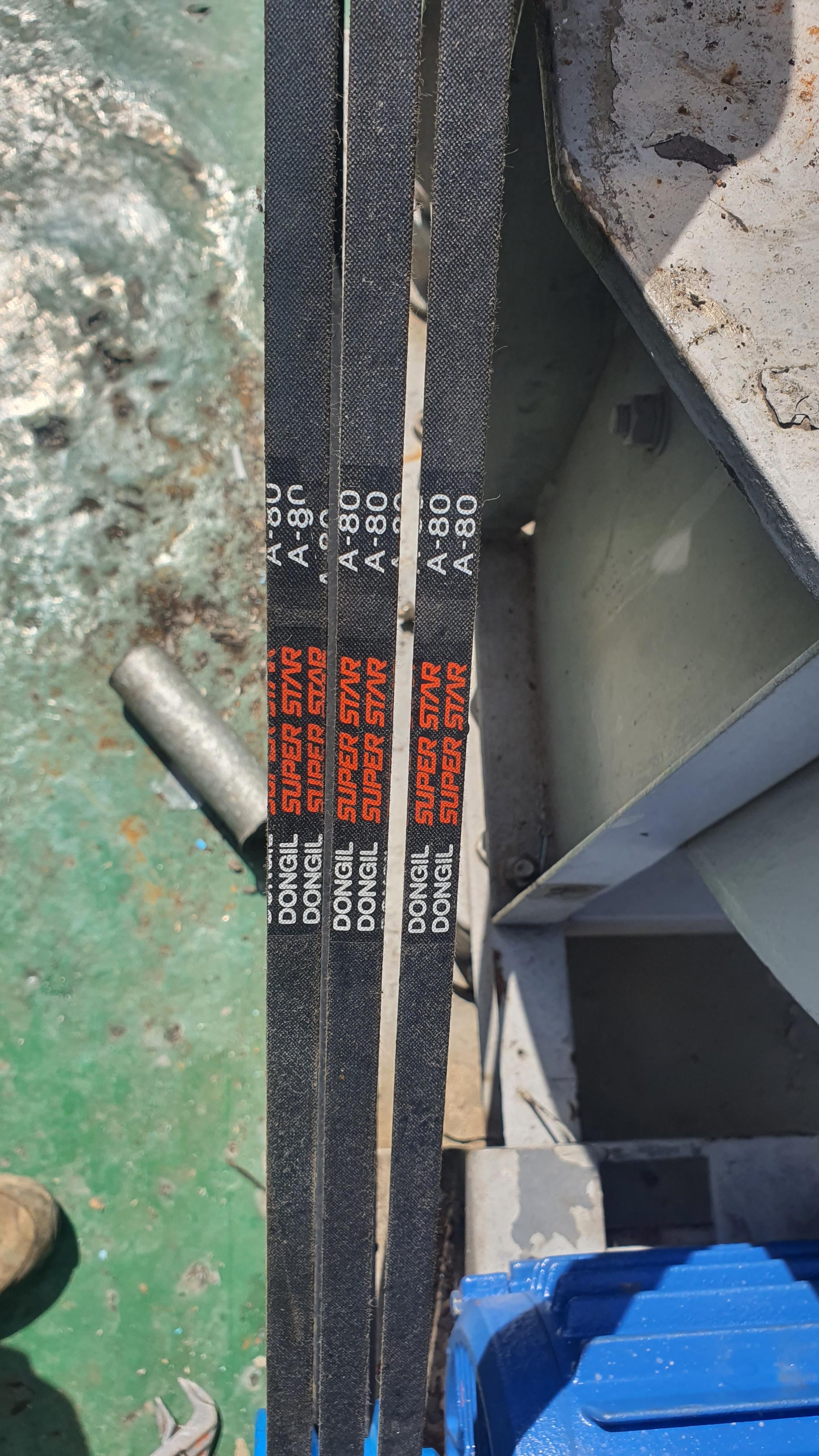

축정렬후 V벨트도 교체합니다 A-80

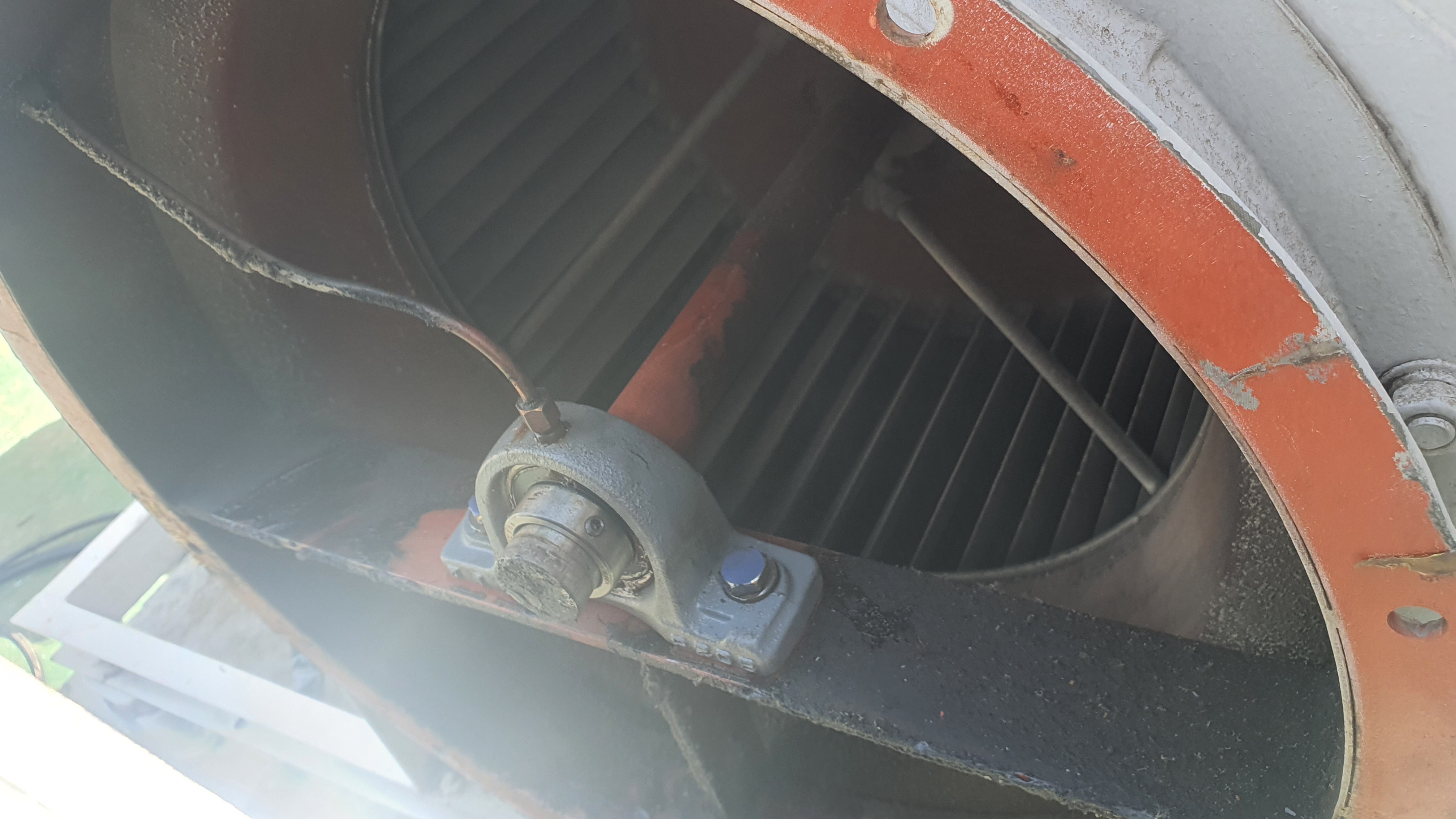

흡입구측 교체한 베어링 상태 임페라도 양호합니다
시운전을 위한 카바장착
시운전 소음양호 진동양호
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
