인천광역시 계양구 있는 모 국민체육센터입니다
저희 대승엔지니어링에서 저수조 정수위밸브로 인연을 맺고
그후 옥상배기팬오버홀등을 작업
이번엔 수영장순환펌프의 소음이 발생한다고
동영상을 보내왔습니다
동영상을 봐서는 소음을 분간할순없었지만
모터측 베어링하우징에 분진이 묻어있는걸로 보아 커풀링등 미스얼라미먼트등으로 인한 소음 등으로 추측이 되어
점검차 방문하였습니다

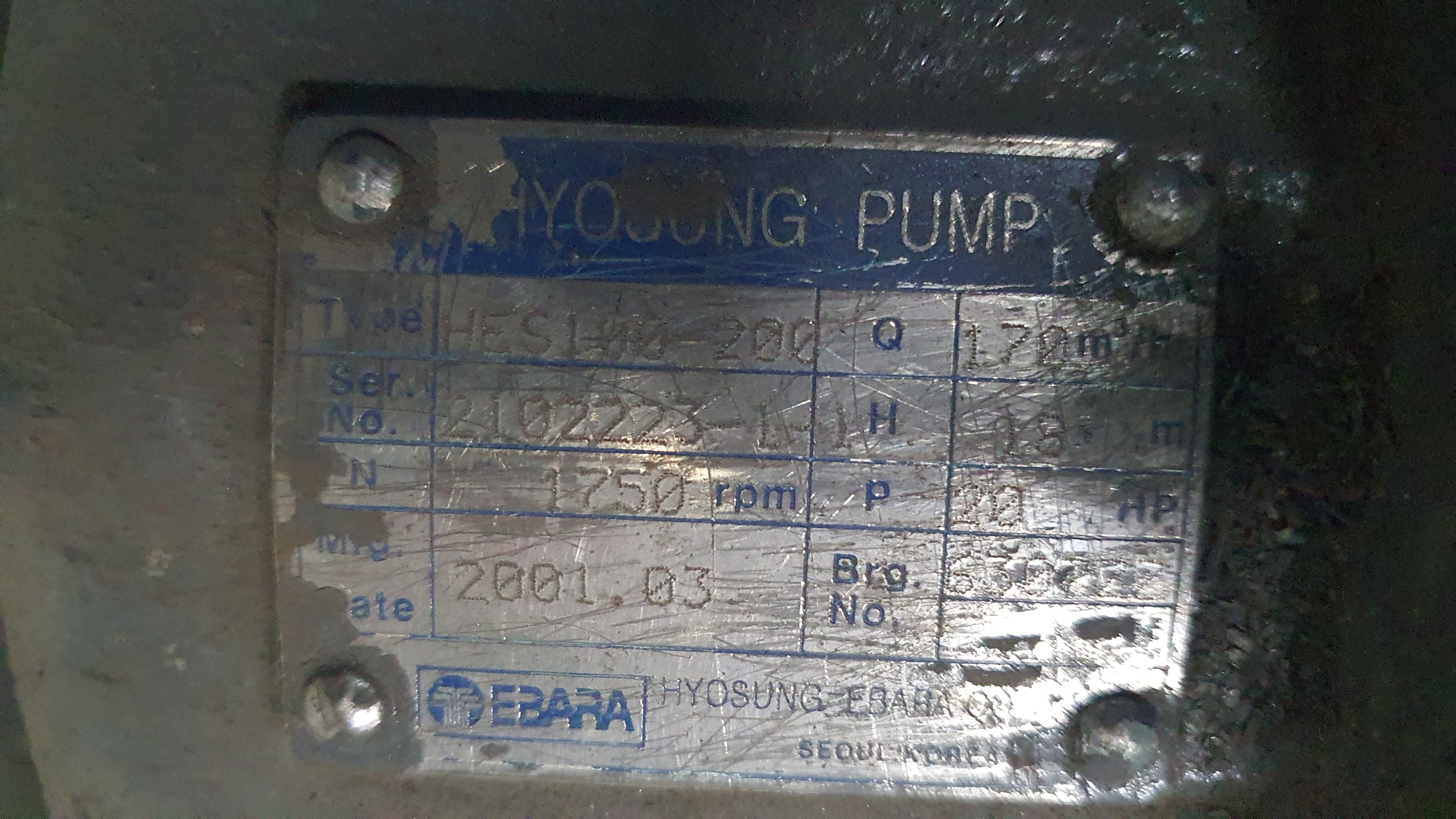

펌프 명판입니다
HES100-200 20HP
HES 효성에바라단단볼류트모델명
100 펌픝토출구 구경
200 임페라 직경
20HP 사용동력 20마력4극 17560rpm
H 18m 양정 펌프가 밀어올릴수있는 높이
Q 170㎥/h 유량 시간당170루베 분당환산하면 170/60=2.83 1분에 2.83㎥ 물이 이송됨
높이에 따라 변동은 있겠죠
모터와 펌프 안전카바를 벗겨내고 커풀링 축정렬을 보니 육안으로도 미스얼라미먼트로 판단됨
모터를 분리하자 후렌지형 커풀링 고무가 소손 이경우 축정렬이 미스얼라이먼트때문이라고 판단됨 바닥 모터 하우징등 가루가 만이 튀어있음
후렌지형 커풀링 볼트 고무측 소손
모터측 커풀링 분리
펌프측 커풀링 분리
분리한 커풀링 칫수 확인후 제작가공

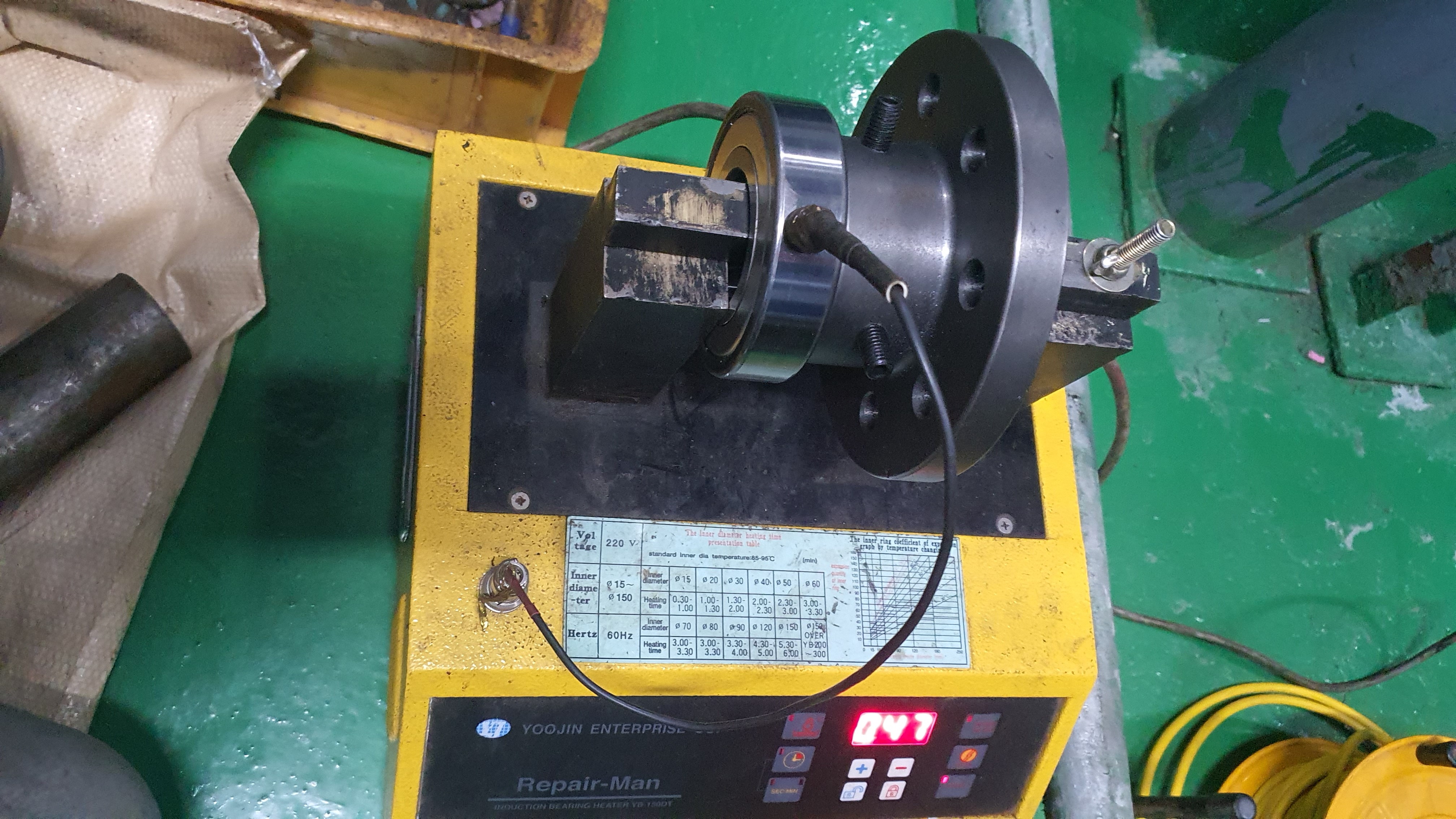

커풀링 유도가열
유도가열이 시간이 걸리는 만큼 모터측 베어링분리중
베어링유도가열중

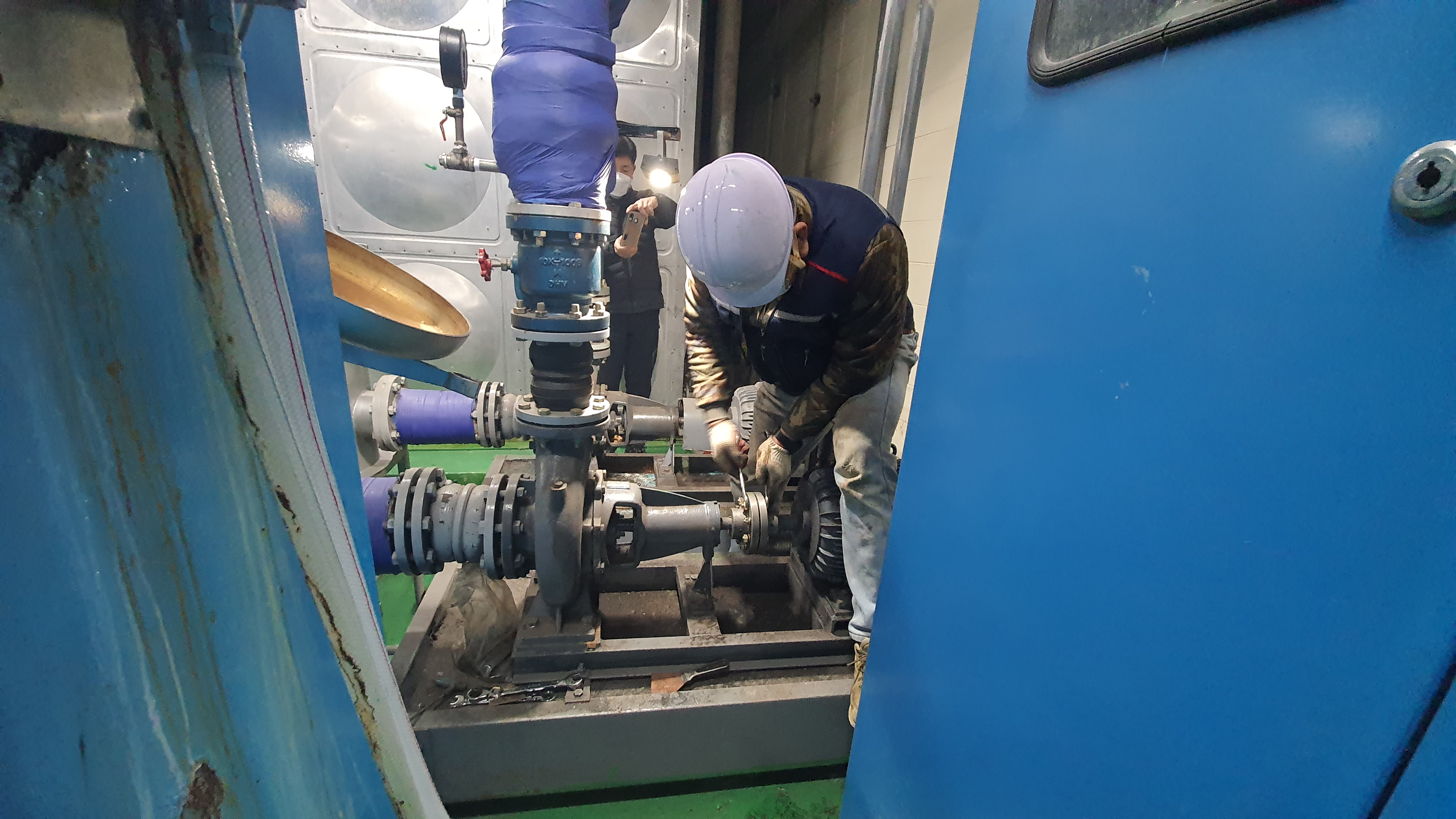

베어링교체및 카풀링 교체 삽입후 축정렬중

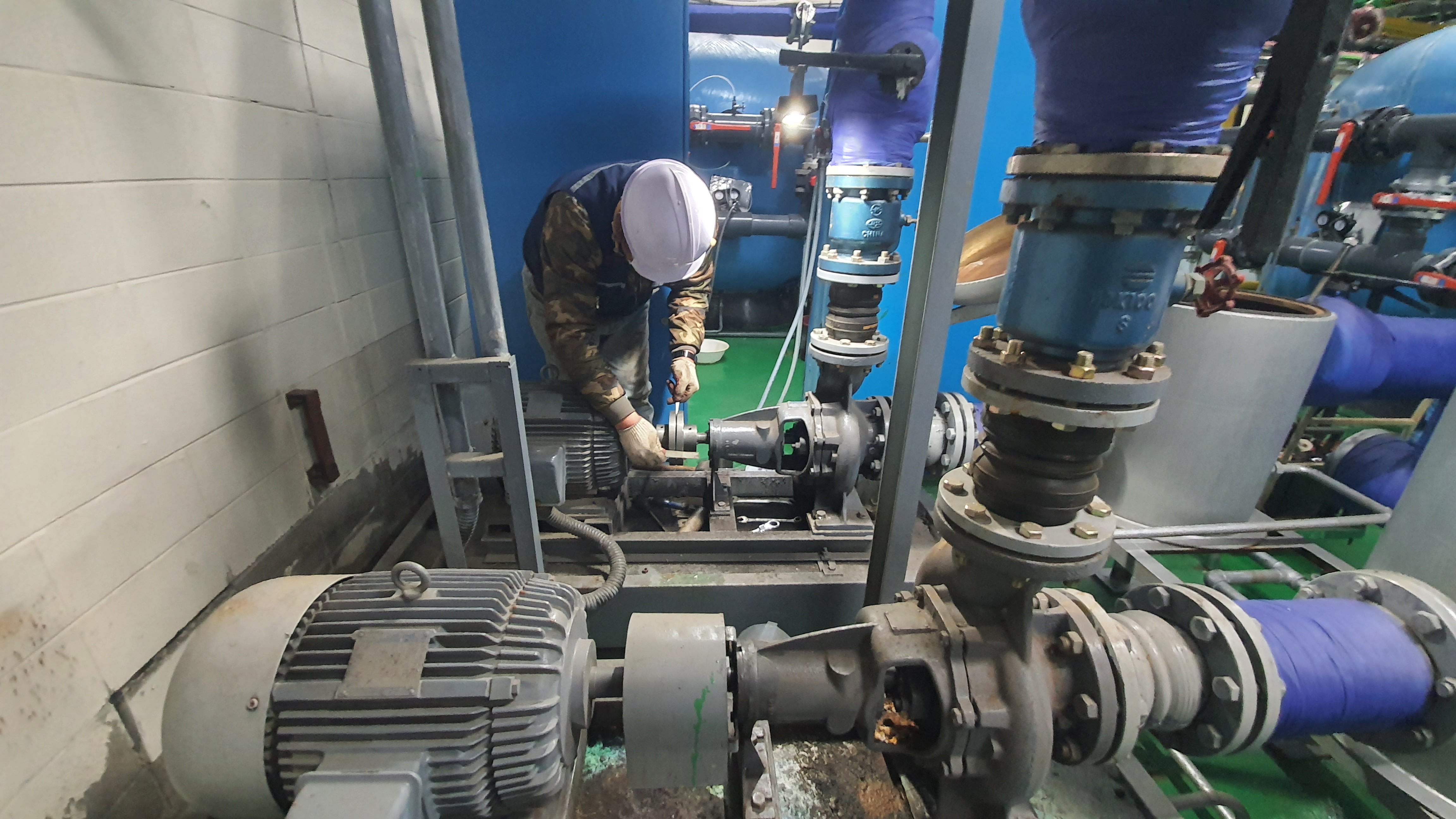

틈새게이지와 수준계를 이용 축정렬
후렌지커풀링 볼트 체결
안전커버 조립후 시운전
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
