옥내소화전 주펌프에 이어 옥내소환전 보조펌프 소음과 누수로 인한 지적사항으로 수리입니다
한마디로 교체하는것 보다 더힘듭니다
오래될수록 부식때문에
보조펌프보단 충압펌프란 용어가 맞는 용어입니다
소방 또는 스프링쿨러 시스템에서 미세한 누수등으로 그때마다
주펌프가 큰펌프가 기동한다면 설비에 데미지도 있고 하니
물량은 적지만 양정이 높은 웨스코형 충압펌프를 사용하여 그때마다
소방 또는 스프링쿨러에 시스템에 설정되어있는 압력을 보충 충합해주기때문에
보조펌프란 용어보단 충압펌프라 합니다
40A구경 사용동력은 3마력4극입니다
한마디로 고생 무지 했습니다
부식때문에 볼트하나 하나 분해할때마다 만양 부식된 볼트가 분질러 지면 시간은 몇시간씩 늘어납니다
문자로 보내온사진
얼마나 오래됬는지 거미줄까지

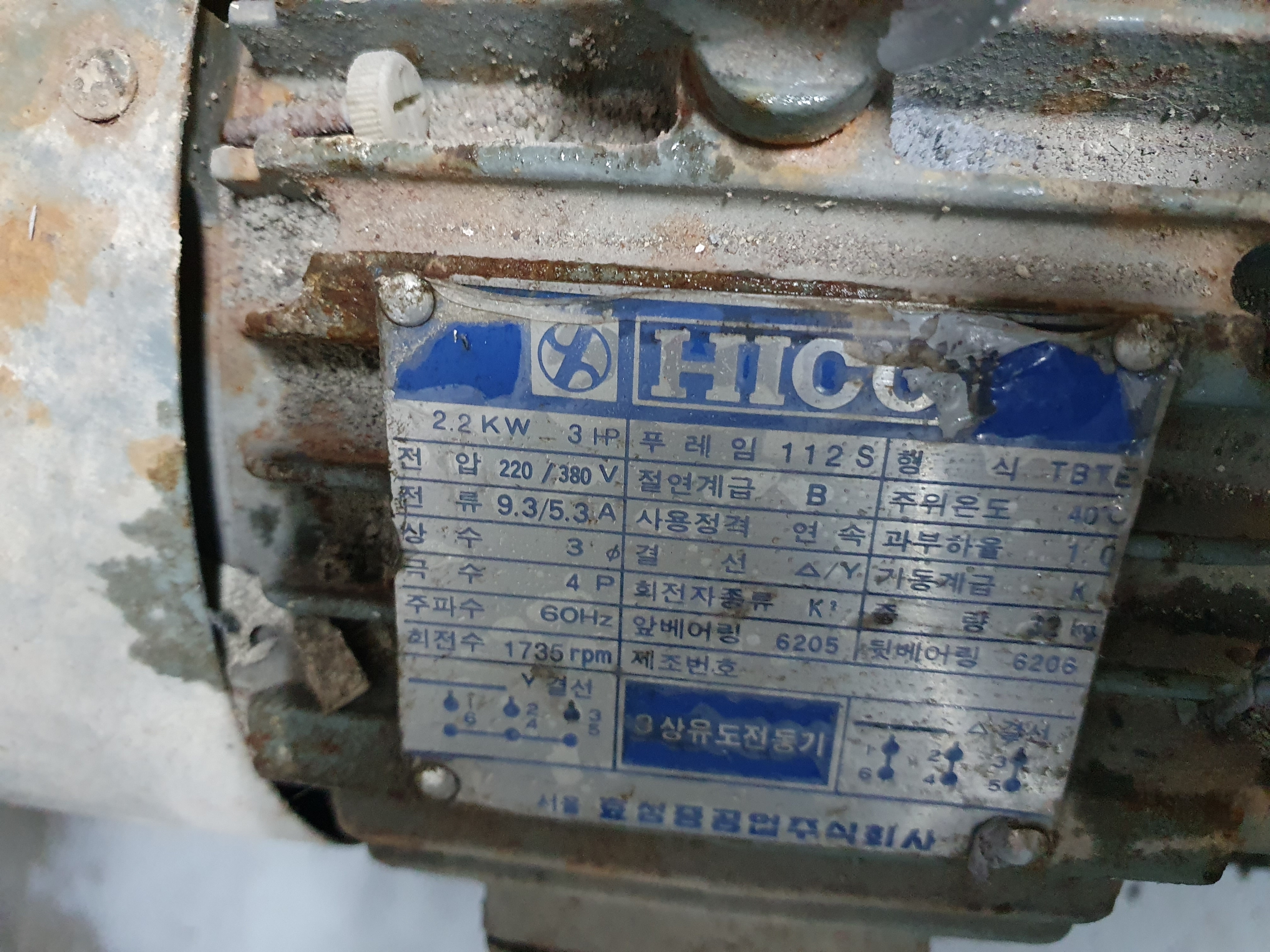

모터 명판 삼십년정도 된듯합니다
모터 를 먼저 분해후 회전자 베어링교체
모터 코일상태는 괜찮네요
펌프 커풀링 분리중
부식으로 인한 패킹누루게 소손 사이즈 측정
임페라 상태는 괜찮네요
웨스코형 임페라 입니다
같은 사이즈 임페라에 모터 동력이 올라갈수록 양정이 높아지는 특징입니다
일반 볼류트하고는 틀림니다
반대쪽 분리전 임페라 간격을 측정합니다
임페라 갭을 조정하는 너트입니다
임페라 분리
케이싱 부식 제거후 점검
소손된 패킹누루게 제작
구리스패킹및 베어링교체
시운전전 부식제거및 주변정리
교체한 베어링및 구리스패킹등
먼저 압력탱크의 물을 빼고 공기를 넣어줍니다
구리스패킹을 충분히 넣어줌 패킹누루게와 펌프케이싱간의 간격이 충분히 사용하면서 누수가 많을시
조금씩 조여주고 사용하면 앞으로도 꽤 오래동안 사용할수있습니다
시운전 누수도 적당하고 소음도 베어링회전소음만 아주 좋습니다
