SWV-FS12A 80A 플러싱블럭타입 신형SWV-FS12D 형으로 교체(신우워터레벨콘트롤밸브)

서울특별시 영등포구 모 테크노파크 지하 저수조 워터레벨콘트롤 밸브 안닫힘으로 인하여

교체작업입니다



먼저 밸브가 정해진 위치에 정지 하지않고 정지 위치가 70%라고 하면 75%정지 80%지 그러다 85%하이알람까지 올라가  저수조 하이알람이 울린다고합니다

먼저 테크노파크에 설치되어있는 정수위조절밸브(워터레벨콘트롤밸브 정수위밸브 레벨콘트롤밸브 워터링밸브) 사진을 보내주시면 연락드리겠다고 했습니다



아래 보내온 사진을 보고 설명을 드립니다

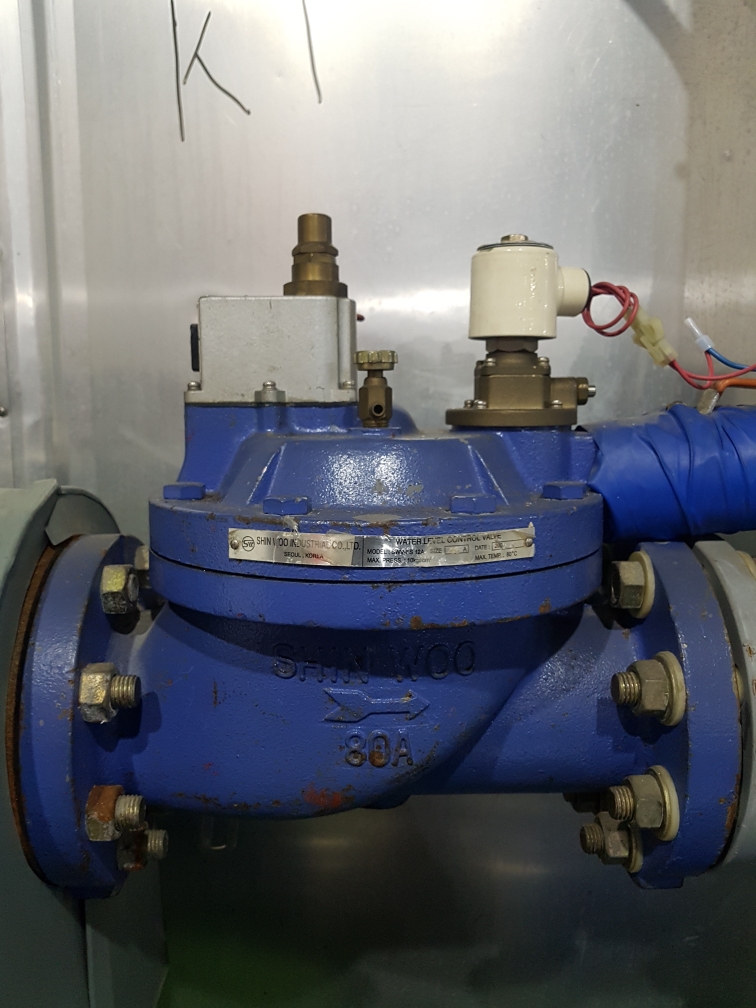

사진을 보니 신우공업 워터레벨콘트롤 밸브로 단종된지 20년정도된

플러싱블럭타입니다

수리가 불가입니다

SWV-FS12A

SWV 신우밸브공업주식회사  정수위조절밸브 모델명

FS   전자 볼탑 겸용

12  구경65A 이상 접수면 후렌지 타입 10KG이하 사용

A   제품에 시리지입니다 최신형은 D형입니다

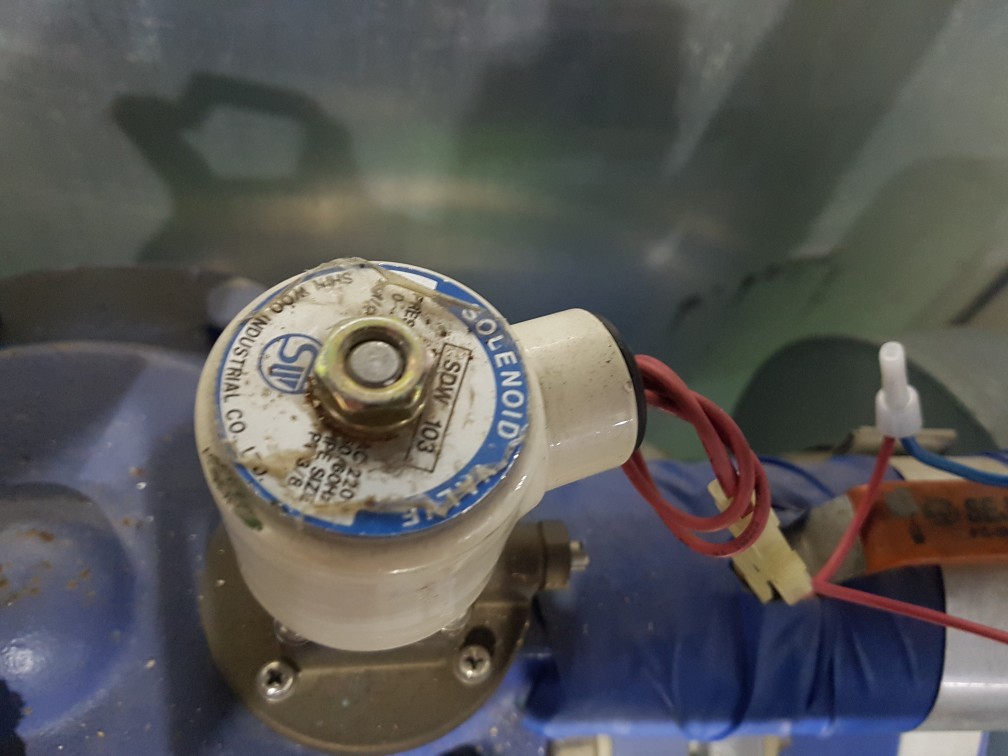

전자변 (솔레노이드밸브)

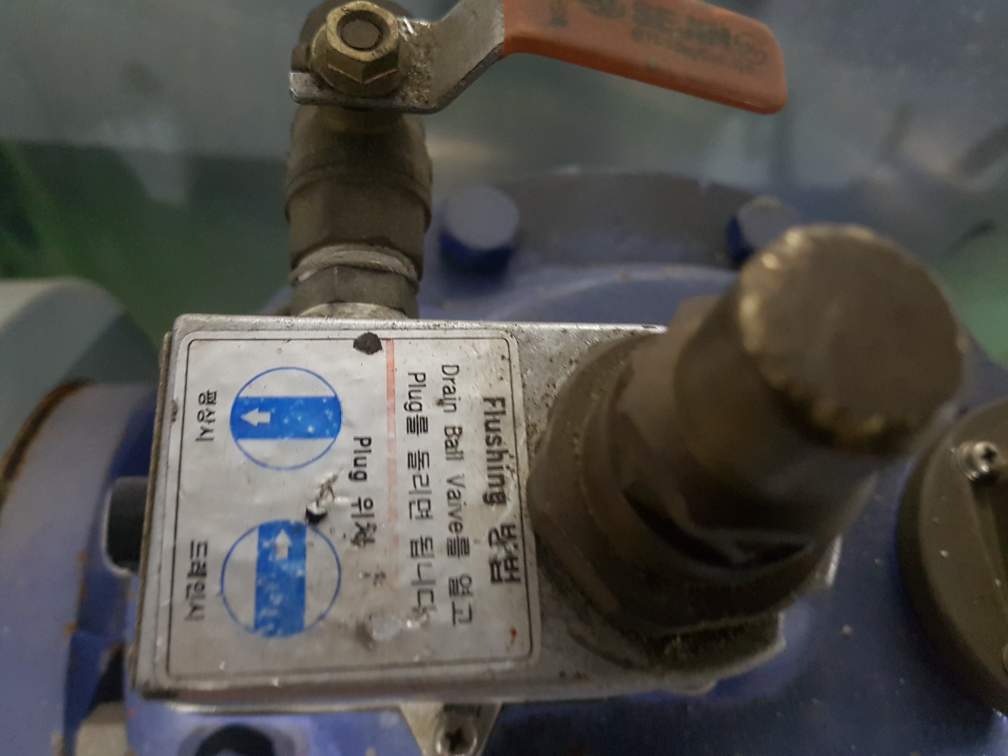

플러싱블럭  이부분의 재질이 알루미늄이다 보니 수리가 불가합니다

위 모델은 솔레노이드밸브(전자변)을 짹타입으로 연결해놓았기때문에

정상적인 범위는 전자변 전원짹을 분리 할경우 무조건 5~15초 사이에서 정수위조절밸브가 쉬~~~~~~익 소리와

함께 닫히는게 정상입니다

배관구조에따라 워터 햄머때문에 조금 늦게 닫힐수도있지만

너무 늦게 닫히면 니들밸브 부분의 간격때문에 지꺼기가 자주끼게됩니다

30초 이내

점점 늦게 닫히다 결국 밸브 자체가 안닫히는

사람 심장으로 따지면 동맥경화와 같은 현상이 발생

차압을 발생을 못해 정수위밸브자체가 안닫히게 됩니다

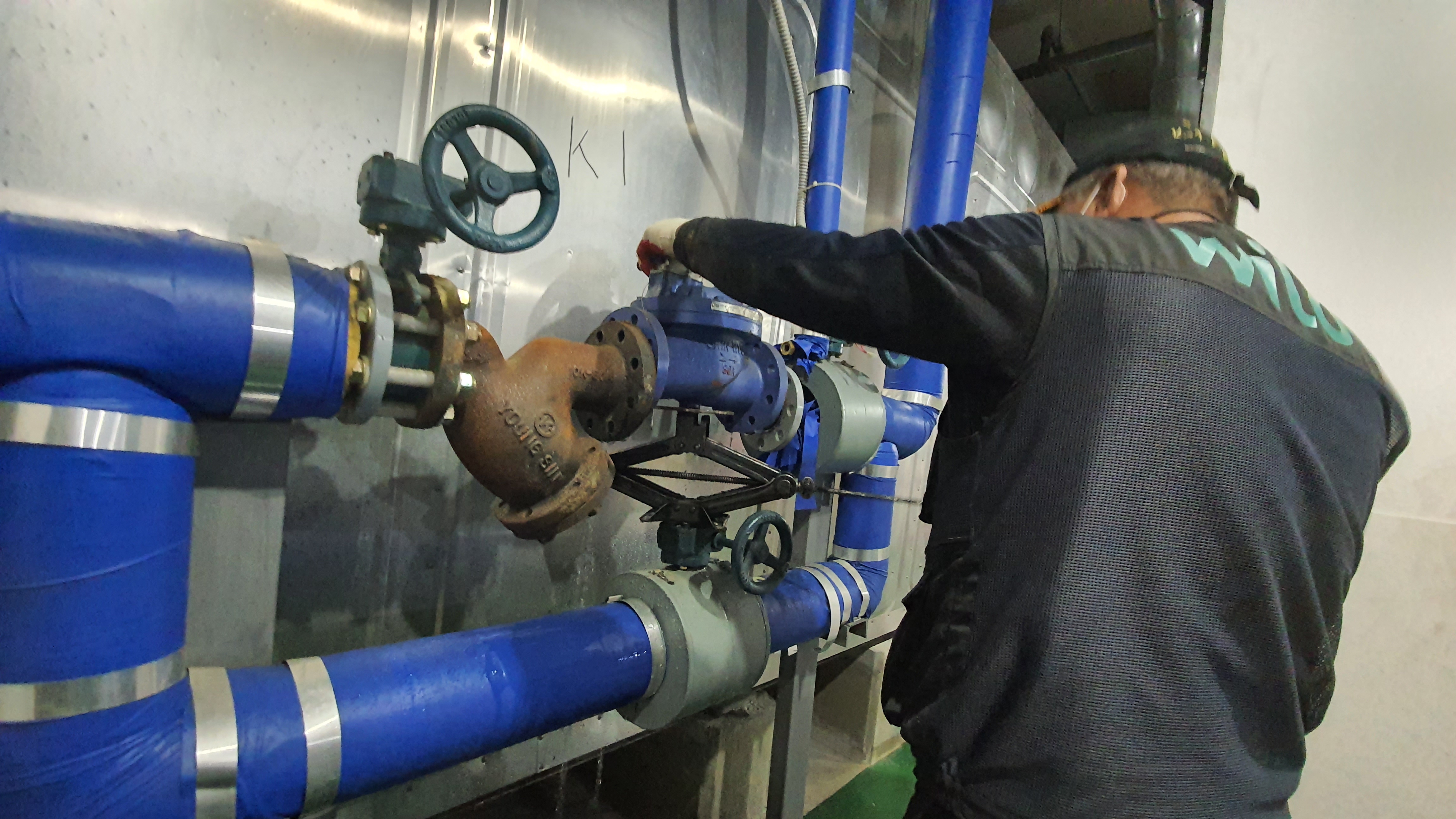

작업 사진입니다



먼저 작업전 수위를 정지수위이하로 맞춰주셔야

작업후 시운전을 많이 할수있습니다

정지수위가 너무 높으면 저수조 물을 강제로 배출해야합니다

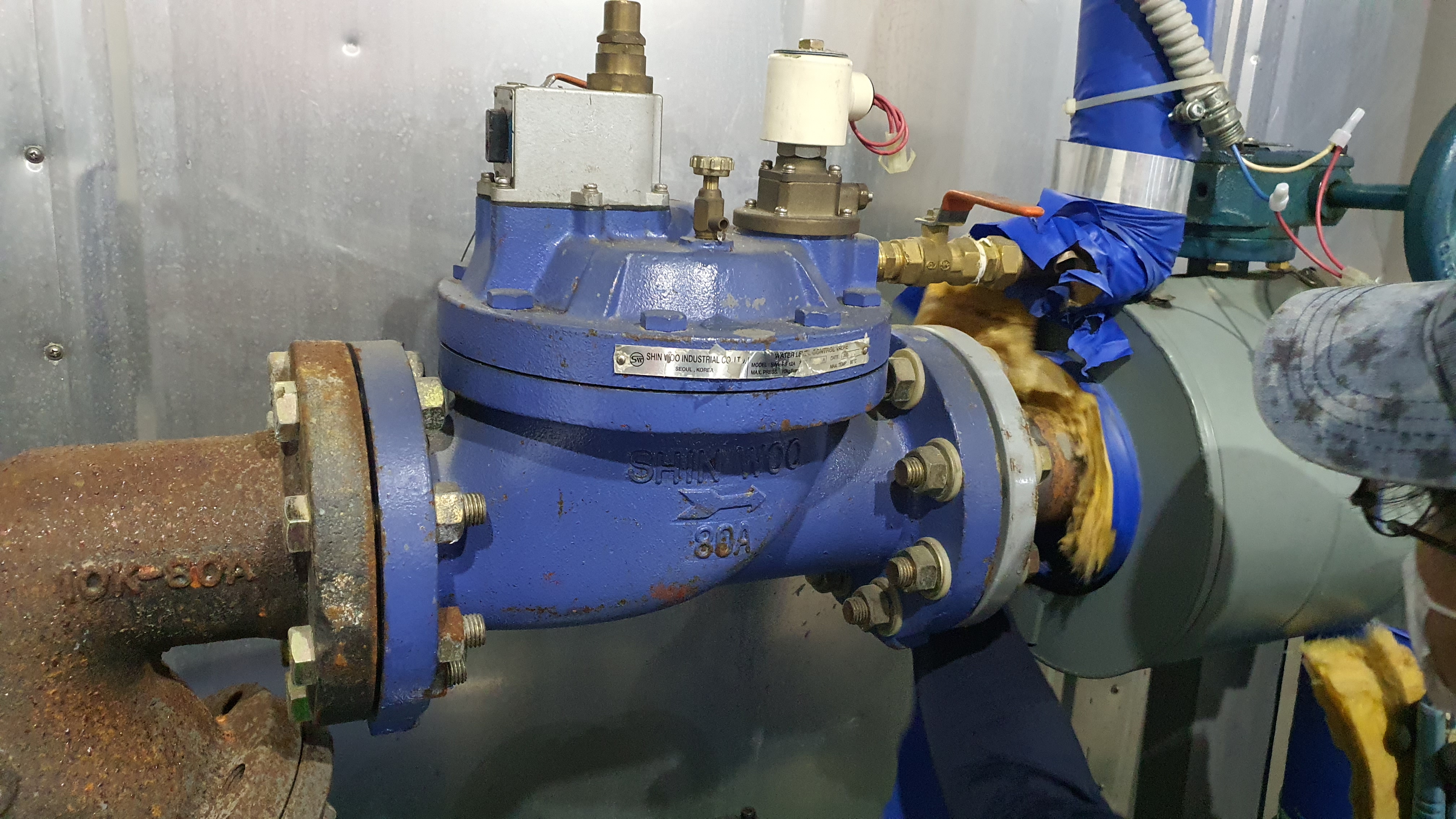

정수위조절밸브 설치되어있는 배관입니다

이건물은 물탱크 하단에 설치 되어있습니다

작업은 유리하지만 배관구조에 따라 워터햄머가 밸생할수도있습니다

보온재를 벗끼고 밸브교체를 위한 준비를 합니다

신우정수위밸브경우 솔레노이드 밸브 후단에 볼밸브를 수동으로 잠글경우 정상적인 닫힘은 5~15초 사이입니다

이경우 볼밸브 후단으로 저수조 상부에서 배관이 저수조 내로들어가 볼탑으로 연결되어있습니다

이볼탑이 작동되어 만약 정수위밸브는 정상인데 정수위밸브에 달려있는 솔레노이드밸브가 열려서 고장일경우에만 정상작동을 합니다

이 볼밸브를 닫아도 정수위밸브가 닫히지 않는다면 정수위밸브 자체가 고장입니다

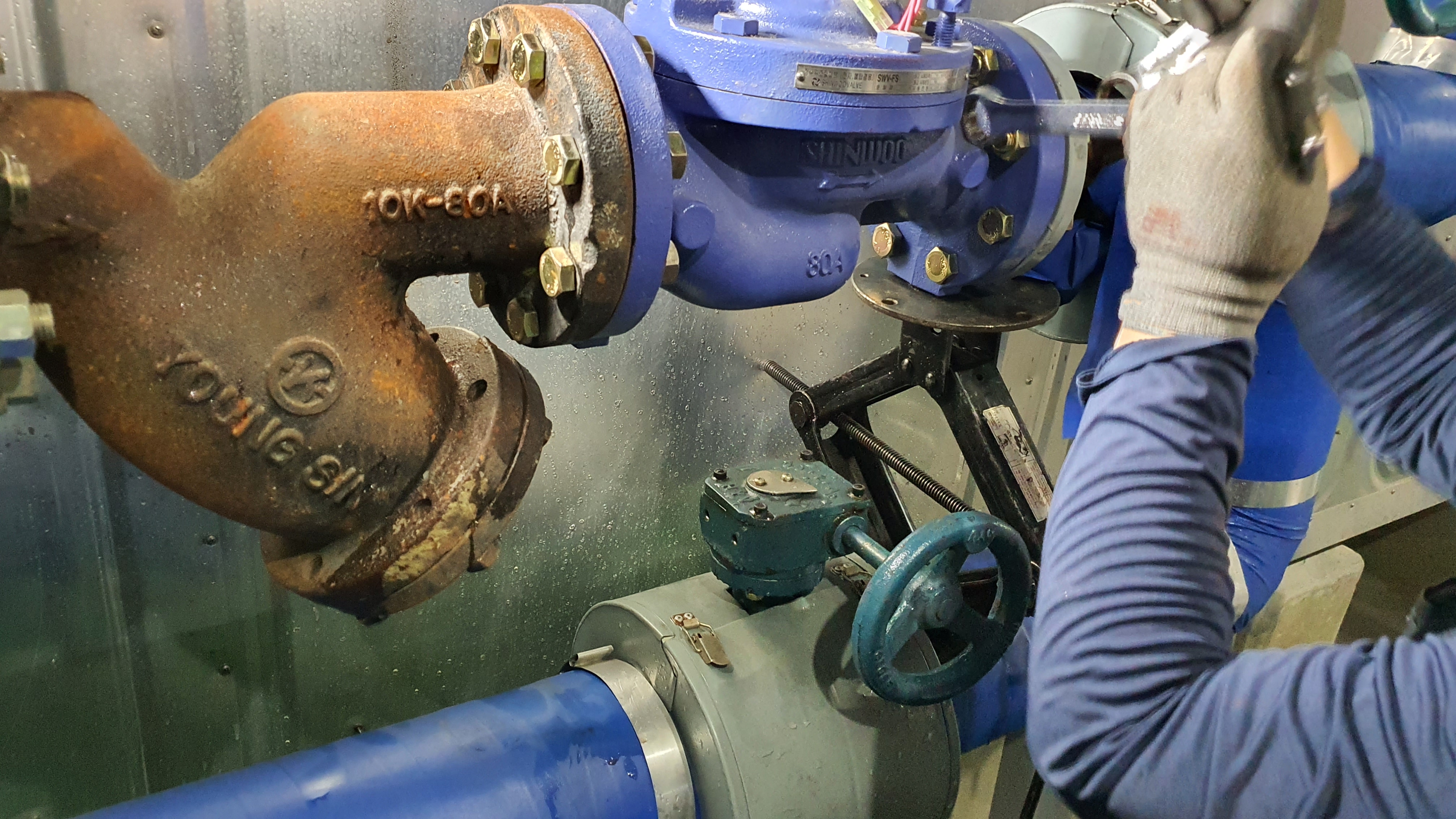

배관에서 정수위밸브를 분리합니다

정수위밸브 배관에서 분리

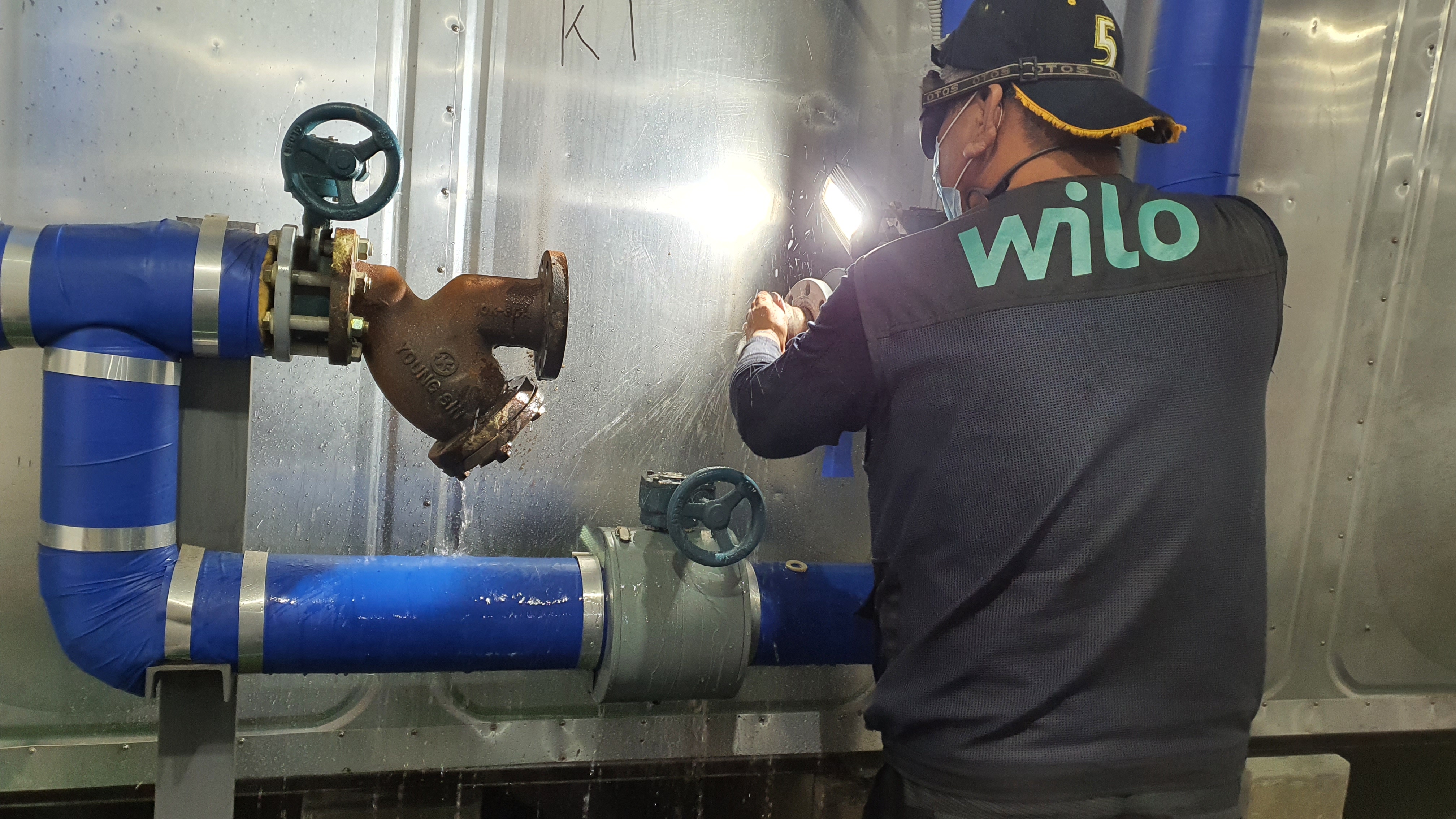

스트레이너에 붙어있는 이물질을 제거합니다

이물질 제거후 플러싱작업을 하여 남아있는 이물질을 배출합니다

반대 쪽도 같은작업을 합니다

스트레이너 내부는 깨긋합니다

플러싱블럭타입과 신형D형 비교

밸브 부착중

무엇보다도 밸브교체시 배관이 틀어질경우 수평을 잡아줘야합니다

교체후 에어밸출

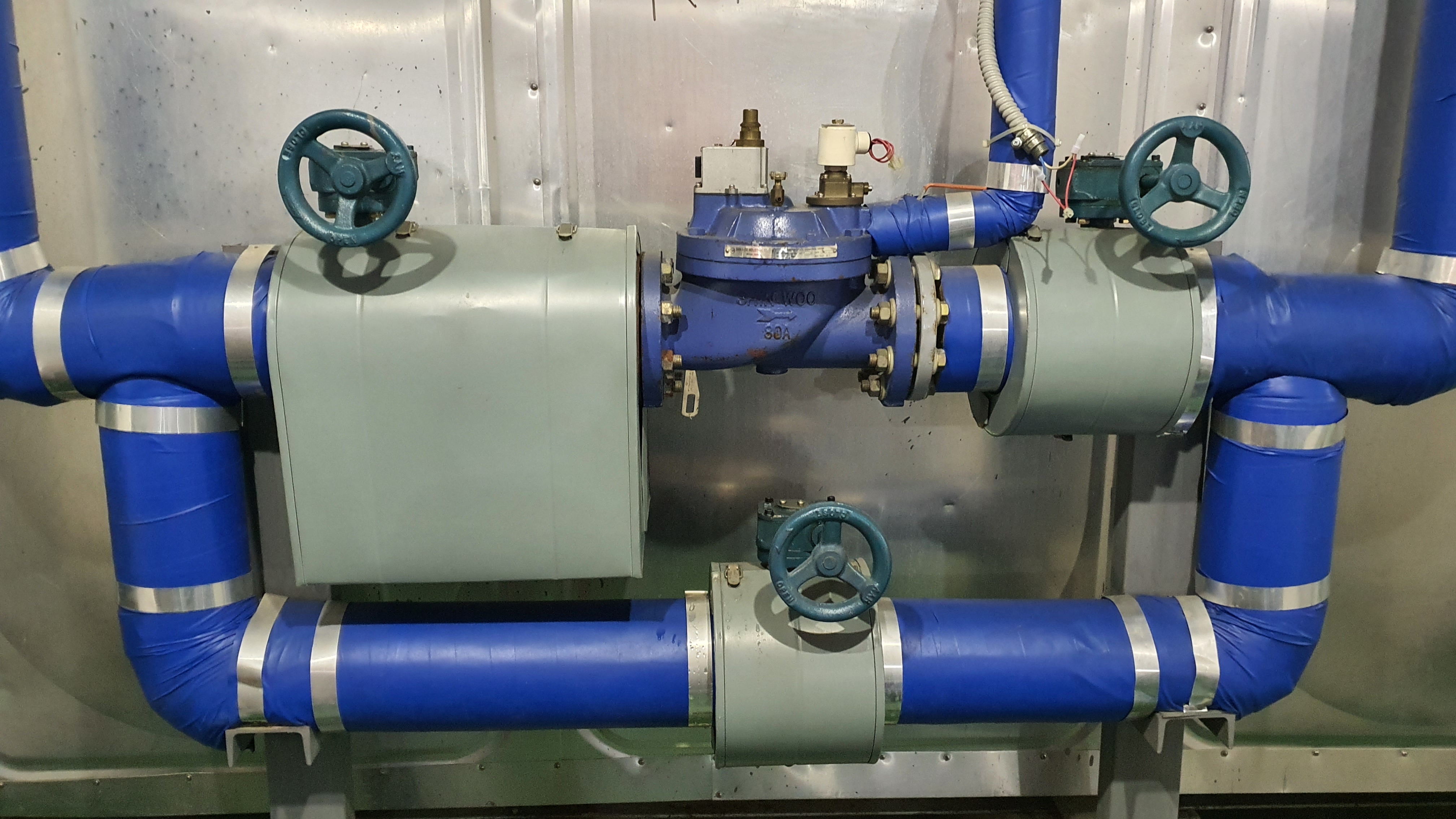

누수 점검및 보온

저수조 상부 배관도

2차 안전밸브가 없어 물넘침에 대해서 항상 주의가 요망됨

기어식 레벨센서

정수위밸브 15A볼밸브를 통해 연결되어있는 볼탑

시운전 완료 정상운전됨
