SWV-FS12B 80A 12D 형으로 교체(신우밸브 정수위조절밸브 전자,볼탑겸용)

경기도 용인에 있는 모 연수원건물입니다

사진으로 정수위밸브가 오작동 하여 교체 견적의롸가 들어왔습니다

밸브는 보온제로 덮혀있는데 삼양 YAW-3형이라고 했는데

보온제로 덮혀있는 모습이 삼양이 아니라 신우밸브 제품같아

보온제를 벗끼고 사진을 다시 보내달라고 했습니다

신우밸브공업주식회사 정수위조절밸브 SWV-FS12B 형 모델이였습니다

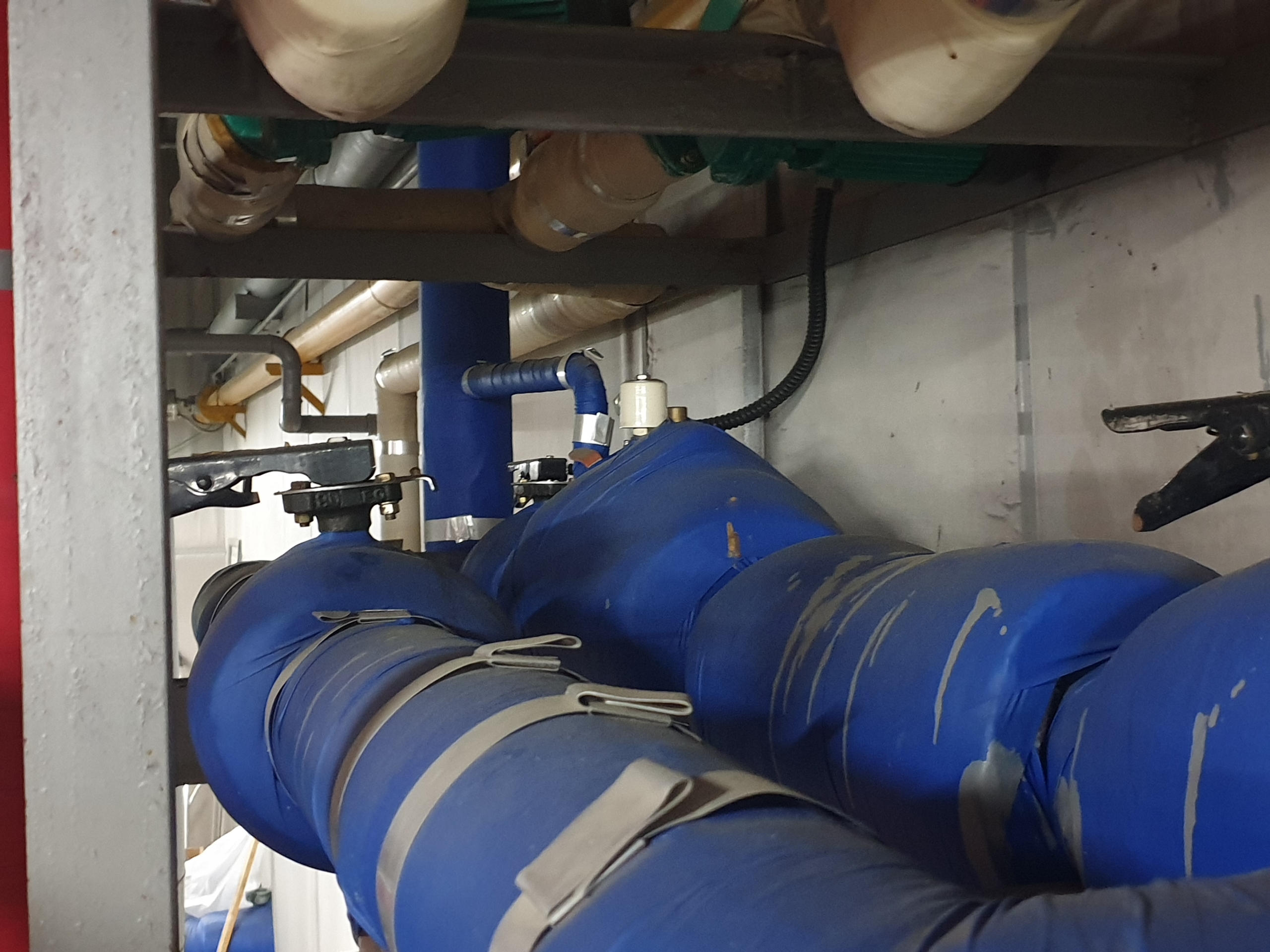

먼저 문자로 보내온 사진과 배관도

삼양 레벨콘트롤 밸브라 햇지만  보온제에서 나온부분이 신우 정수위밸브 같았습니다

작업 현장

신우 정수위 밸브로 견적을 넣고

자재를 준비하여

교체 작업을 진행합니다



먼저 작업전 저수조 수위가 너무 높으면 추후 저수조 물을 강제로 배출시켜야하기때문에

평소 정지점 수위보다 낮을수록 좋습니다

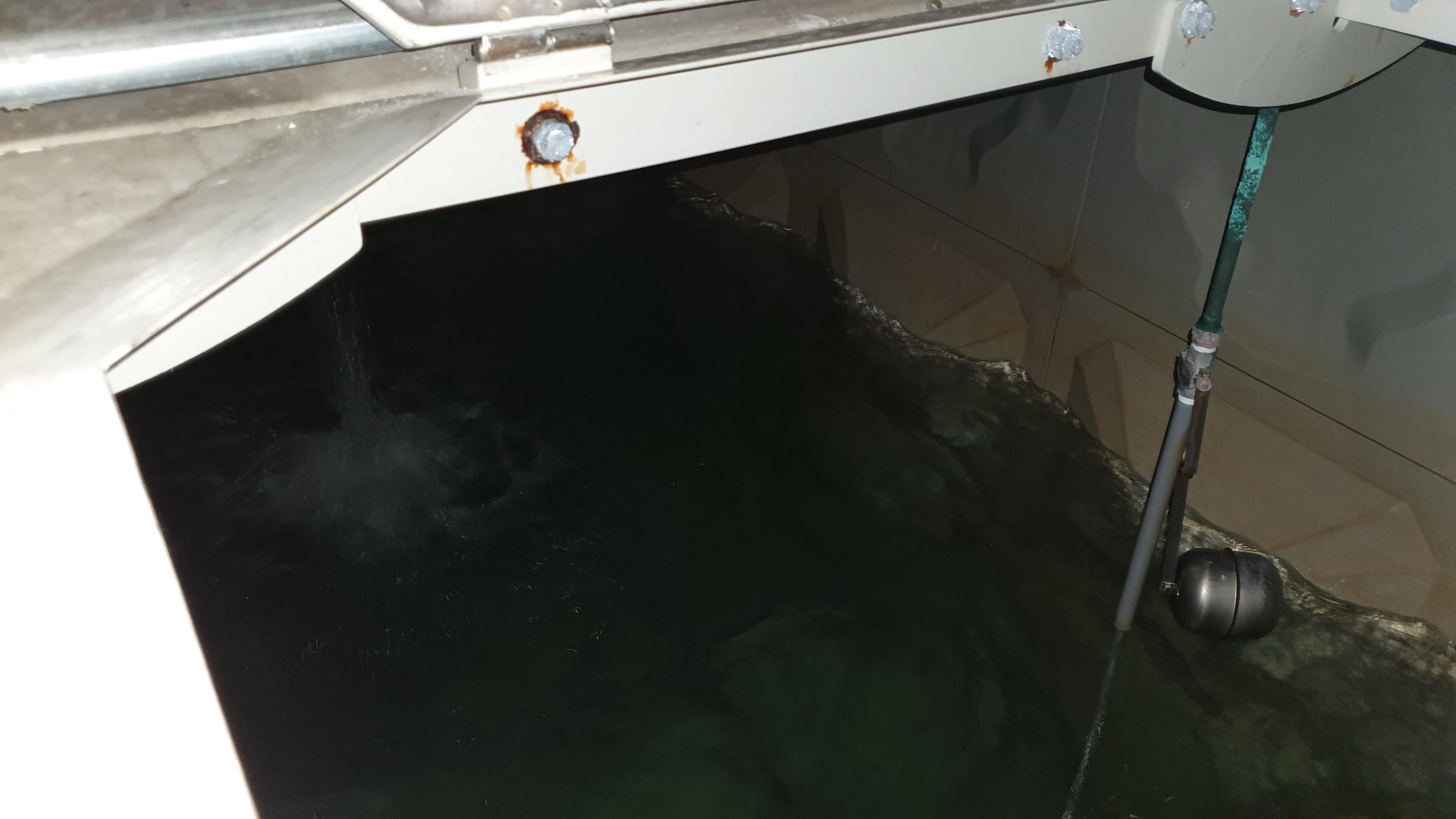

교체 작업전 수위확인

먼저 솔레노이드 밸브 전원을 차단합니다

SWV-FS타입은 전자 볼탑 겸용으로 저수조 내부와 연결되어있는 15A 배관을 분리부터합니다

교체 작업 장소가 협소하여 무게때문에 밸브를 분리하여 분해합니다

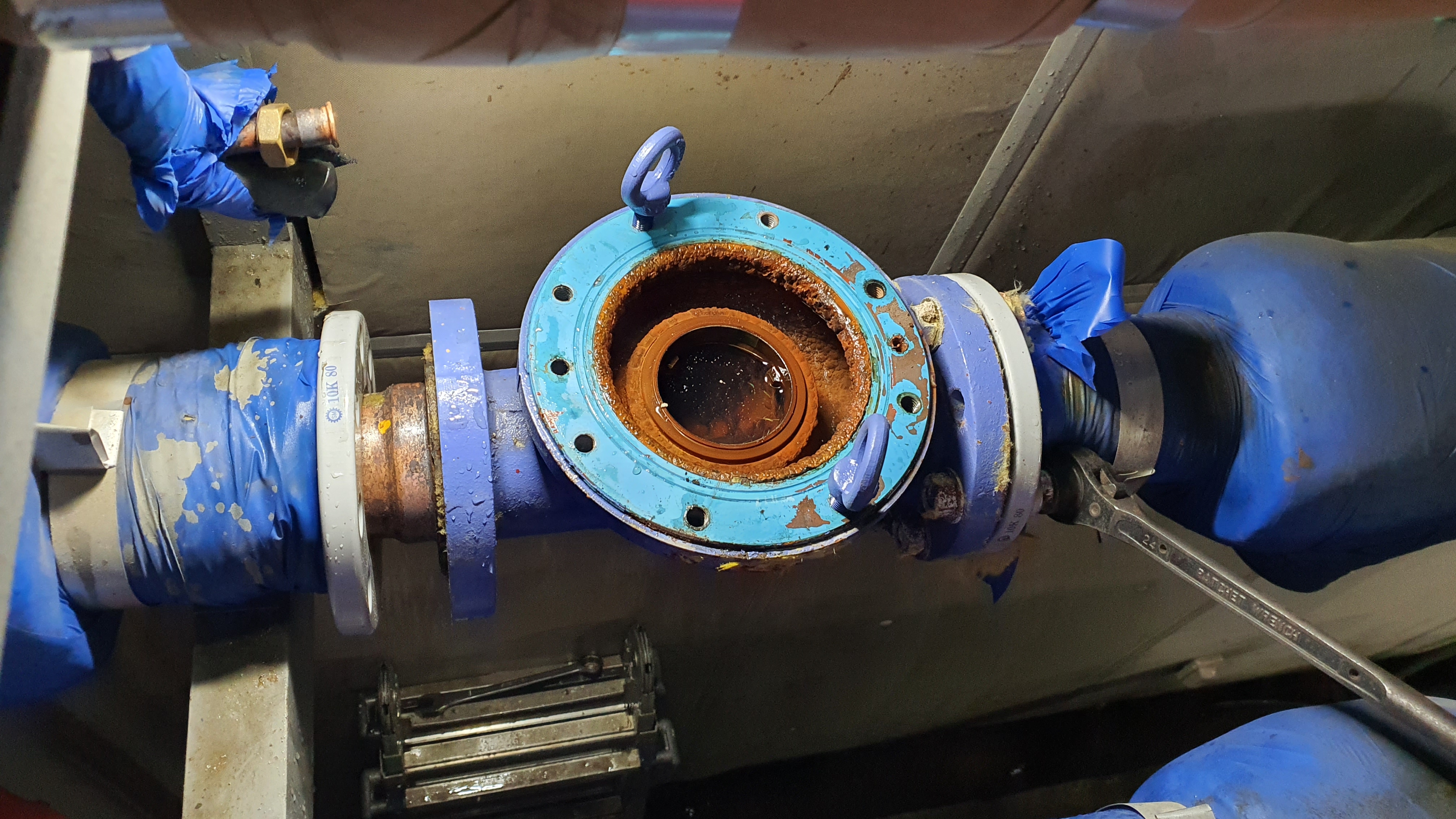

하부케이싱을 배관에서 분리합니다

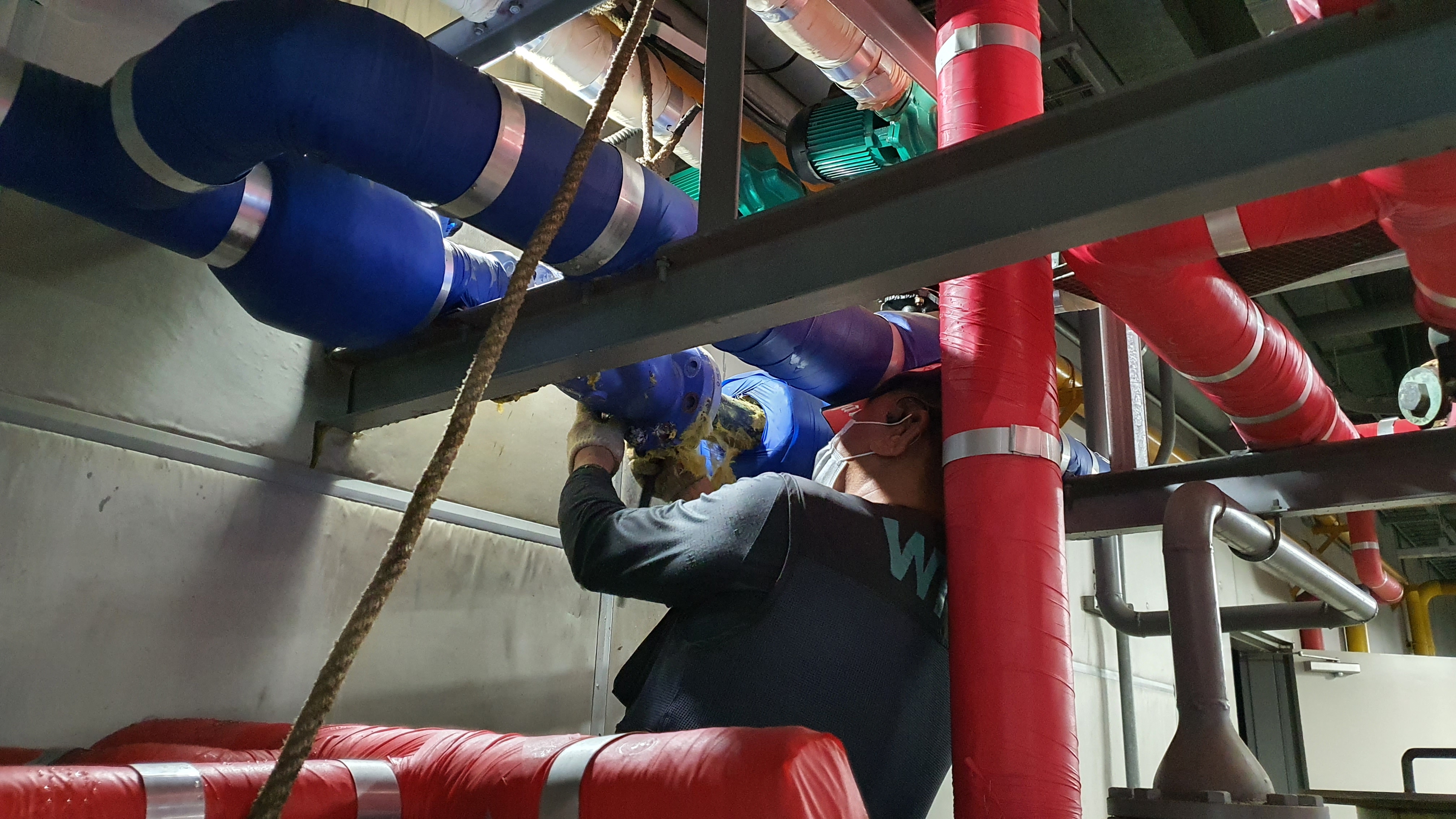

설치된 상소가 협소하여 요가자세로

밸브를 배관에서 분리합니다

밸브 배관에서 분리

신형 D타입과 비교

신형 정수위밸브 명판 AS는 공장에서 교체후 2년간입니다

배관에 부터있는 부식및 패킹을 제거합니다

깨끗하게 제거덴 동관 후렌지

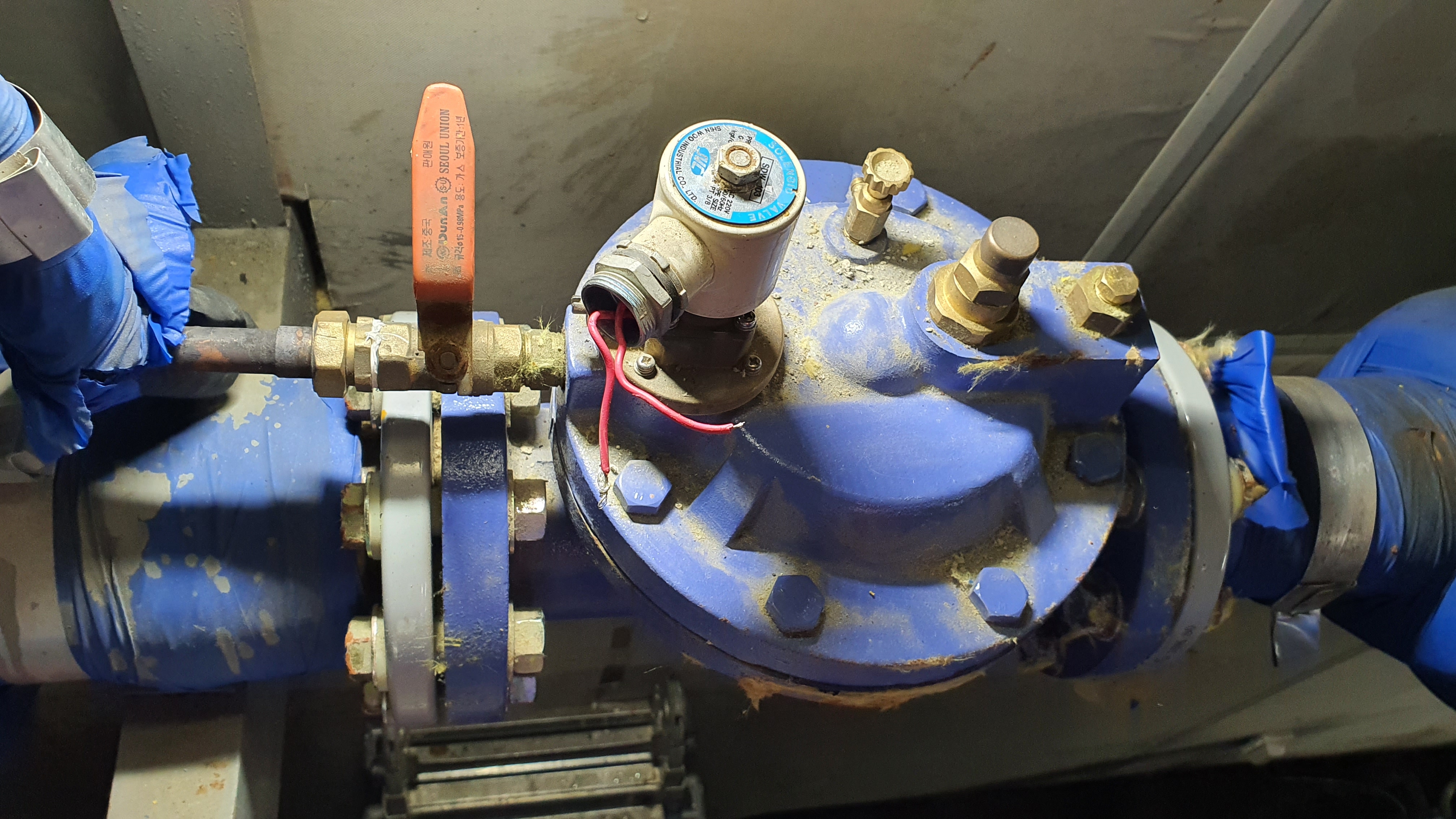

밸브 교체

볼탑라인 연결준비

저수조 물탱크 상부에 있는 2차 안전밸브 (정수위밸브가 열려서 고장날경우 볼탑을 이용 닫아주는 피스텍밸브)

각각 A B탱크에 모두 물떨어지는곳에 앵글형 타입으로 설치되어있는 피스텍 2차 안전밸브

관리자에게 설명함

기어식 레벨센서

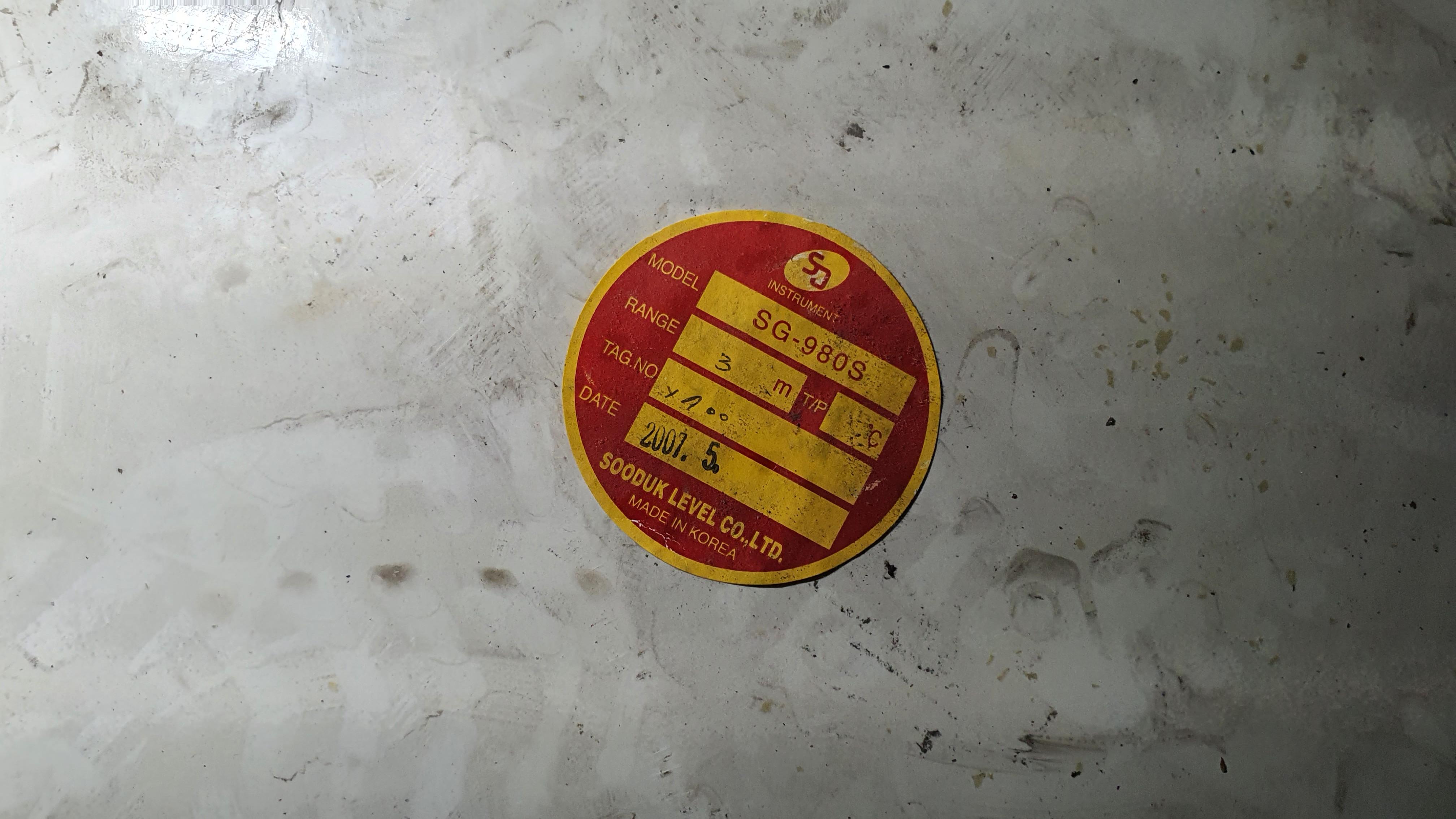

바닥에 떨어져잇는 월래 기어식 레벨센서 명판

관리자가 구조도를 잘몰라 2차 안전밸브 작동원리에 대해 설명중

기계적 볼탑이 달려있어 1차 정수위밸브가 열려서 고장날경우 저수조 물탱크 물넘침을 방지하기위해

피스텍 밸브가 볼탑형으로 설치되었다고 설명 및 점검을 함

A탱크는 제대로 볼탑이 설치되어있지만 B탱크는 볼탑에 구가 떨어져 나갔네요

저수조 내부와 연결되어있는 15A 볼탑라인 배관 연결및 시운전

솔레노이드밸브 점검이 용이하게 짹 타입으로 전원연결
