SHWLC-01 구경65A 신한콘트롤 밸브 수리 불가로 신형으로 교체

경기도 이천에 있는 모 기관 건물

저수조 정수위조절밸브

SHWLC-01 구경65A 수리작업중 상부케이싱 심한부식으로 인한  수리불가 교체작업입니다



먼저 관계자분이 문자로 보내온사진

위 사진과 함께

정수위밸브에서 물공급이 제대로 되지 않는다고 합니다

레벨센서와 레벨콘트롤은 이상없다고 합니다



먼저 수리부터 하고 싶다고 하여

수리 견적을 넣고



저희 대승엔지니어링에서는



정수위밸브 수리부품



신우정수위밸브 40A~150A까지



신한정수위밸브 50A~200A까지



삼양정수위밸브65A~150A까지



항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다



바로 다음날 수리 작업을 진행하기로 했습니다



레벨콘트롤을 보고 단수없이 작업을 진행합니다

저수조에 수위가 낮게 있을수록 수리후 테스트가 용이합니다

물탱크옆에 설치되어있네요

이럴경우 상당히 조심해야합니다

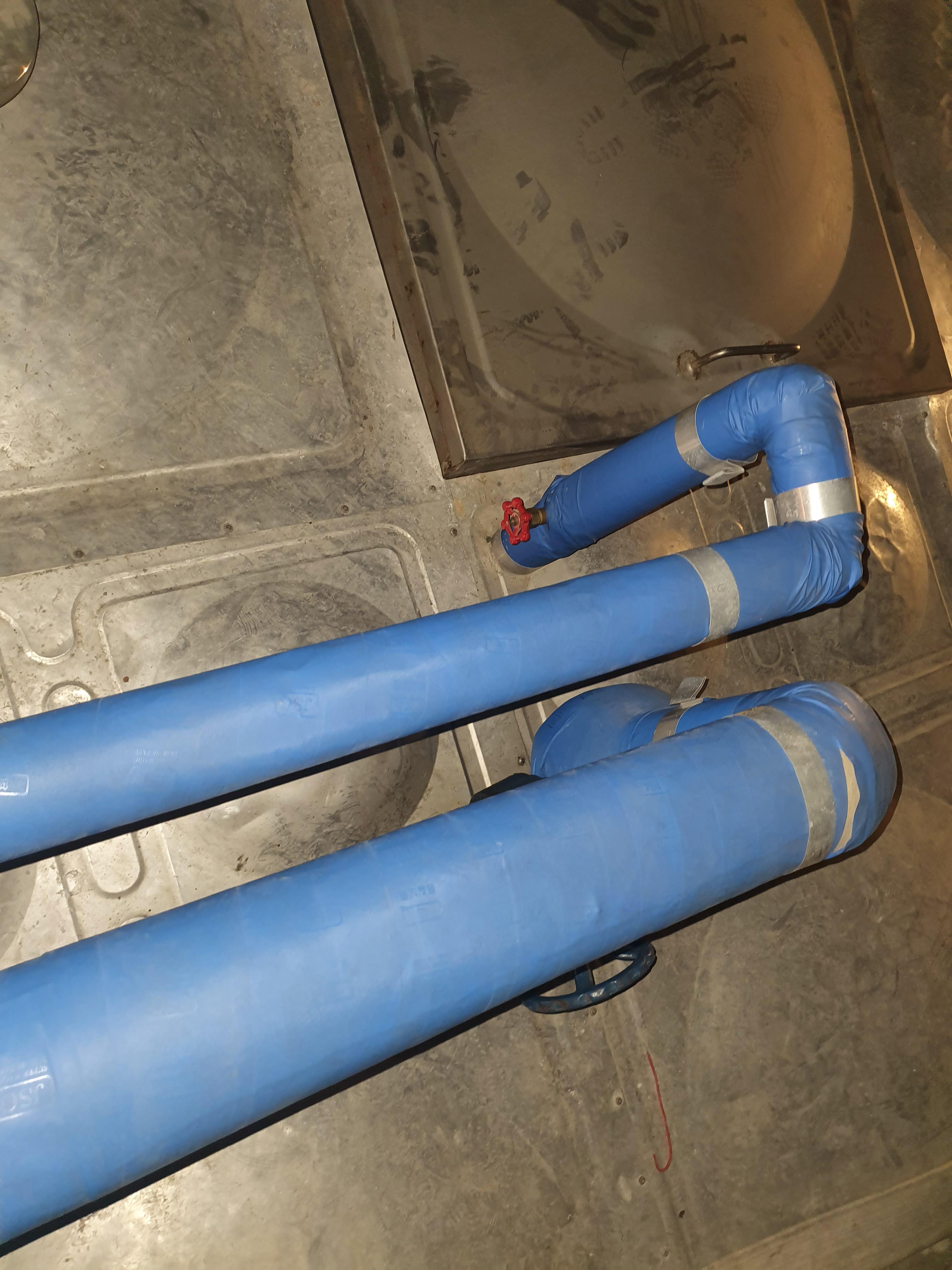

저수조 물탱크로 들어가는 볼탑라인 점검

관리자가 잠궈놓은거 열어놓음 평상시 열려있어야 정상작동

레벨센서 기어식 타입

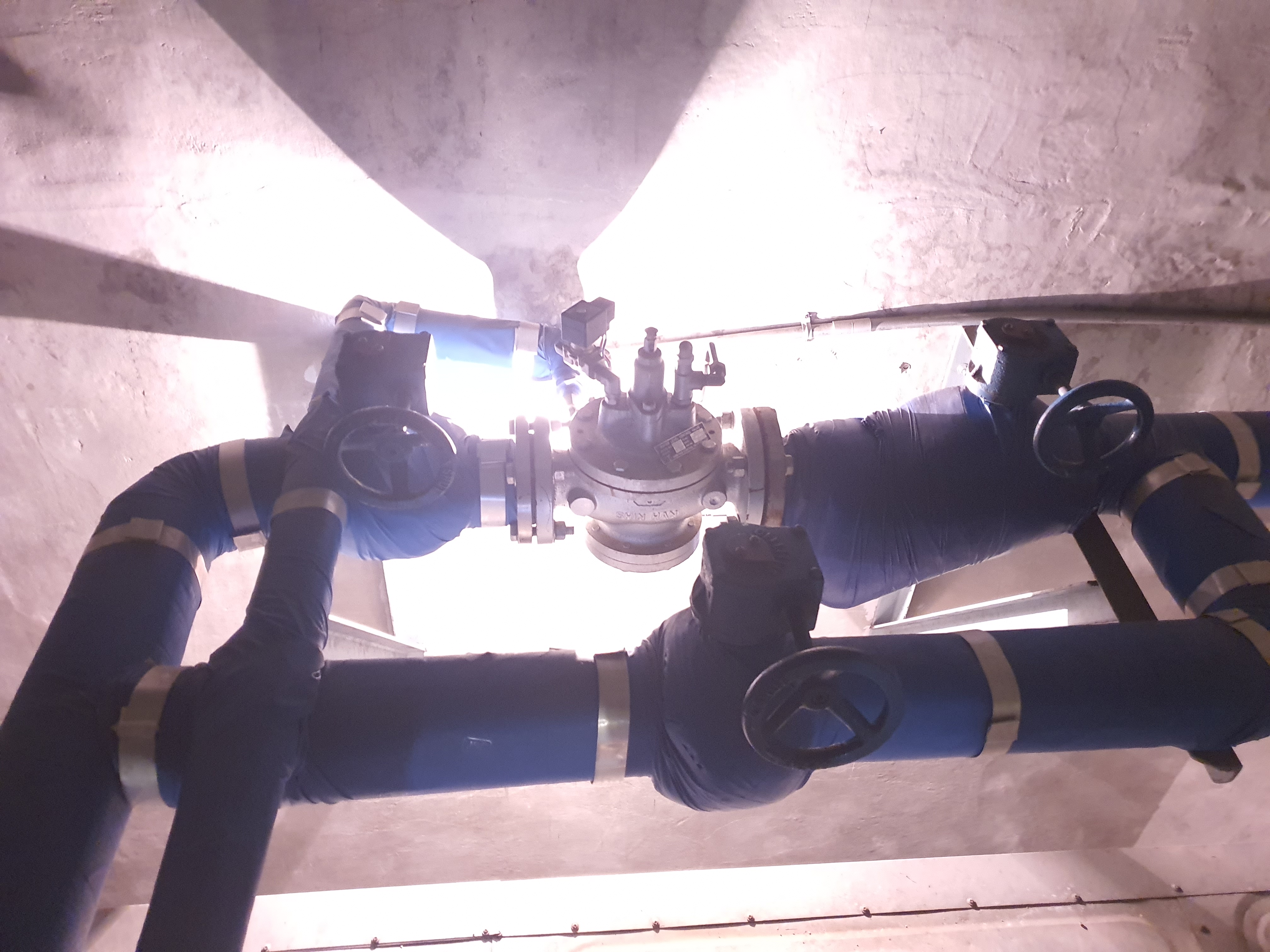

신한정수위밸브 SHWLC-01 65A 설치된 모습

우선 들어가는 배관을 잠궈 들어오는 물을 차단시킴

상부케이싱에 있는 배관분리와 상부케이싱 다이아후램 분리

부식이 심한 상부케이싱  다이아후램

상부케이싱 부품 솔레노이드밸브및 니들밸브

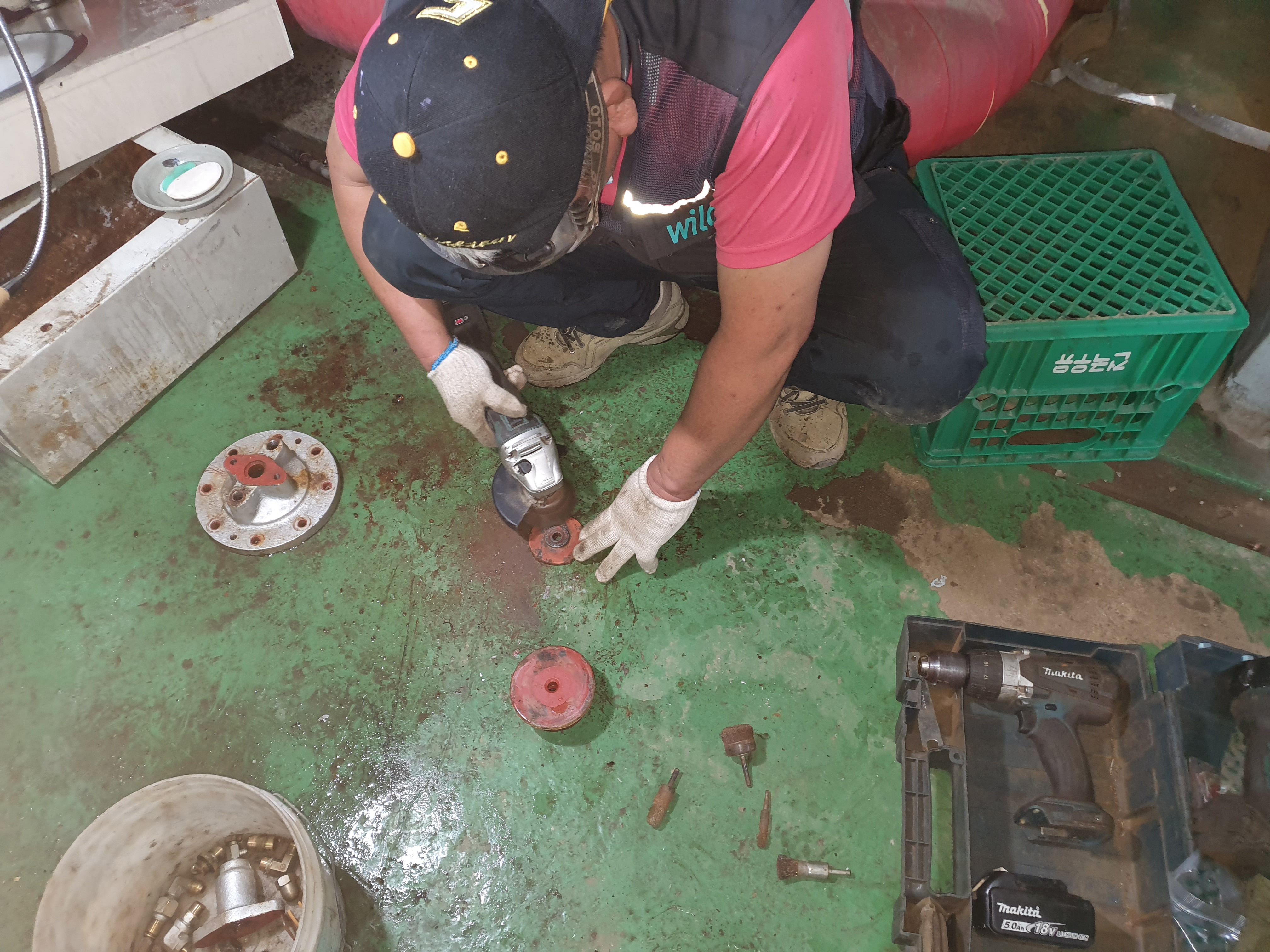

다이아후램 분해및 디스크 스탬 크리닝

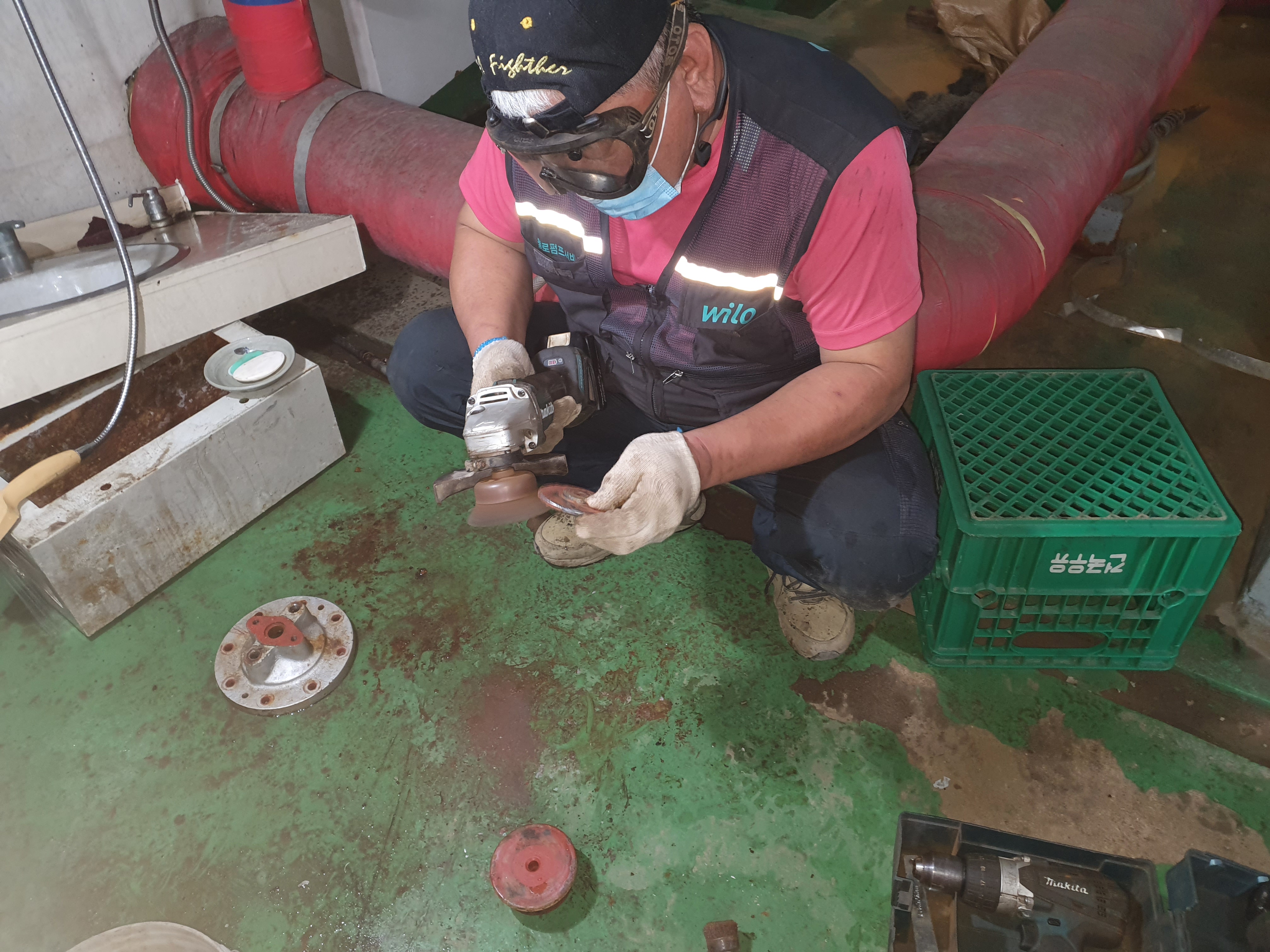

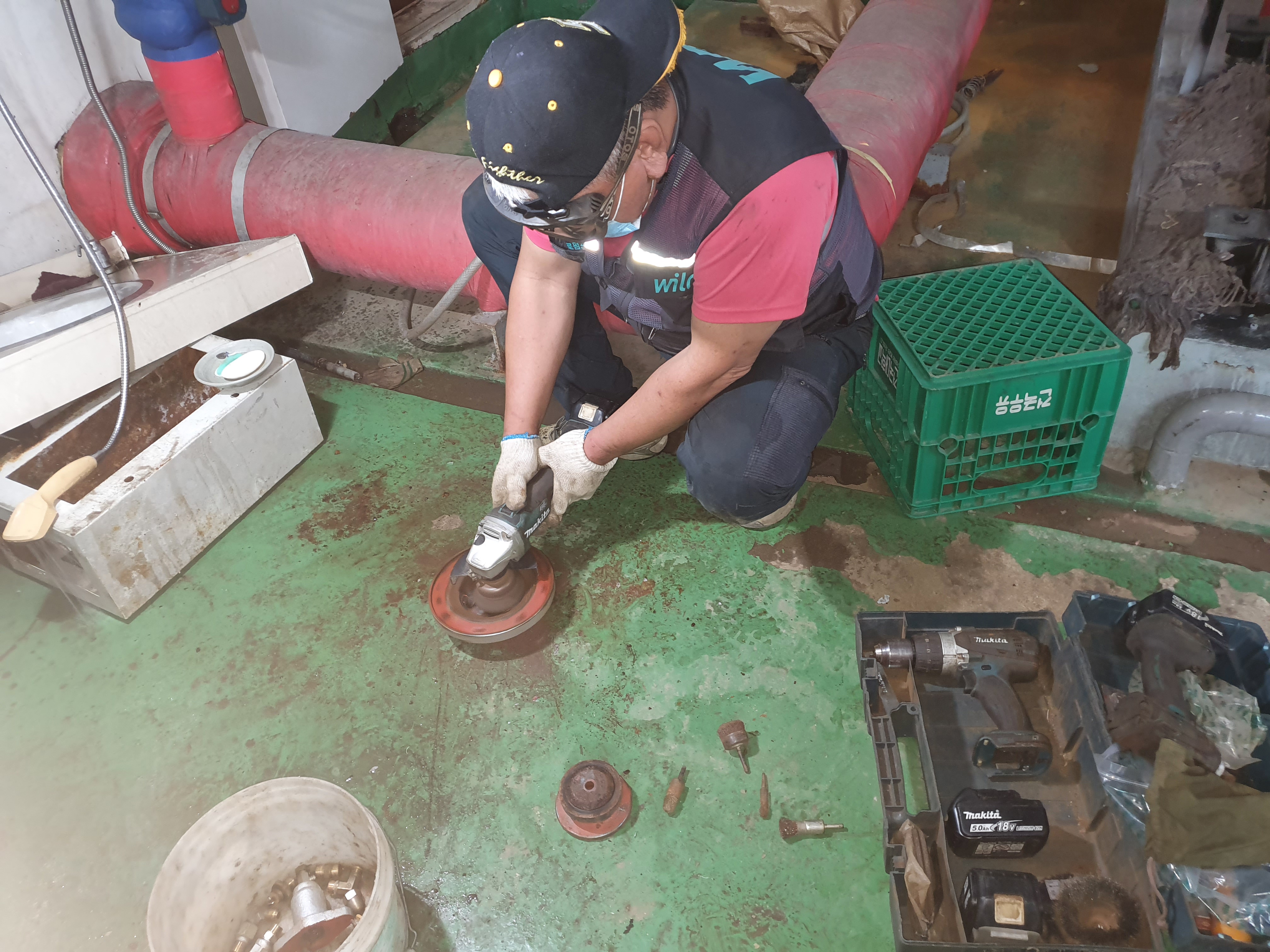

상부케이싱 크리닝중

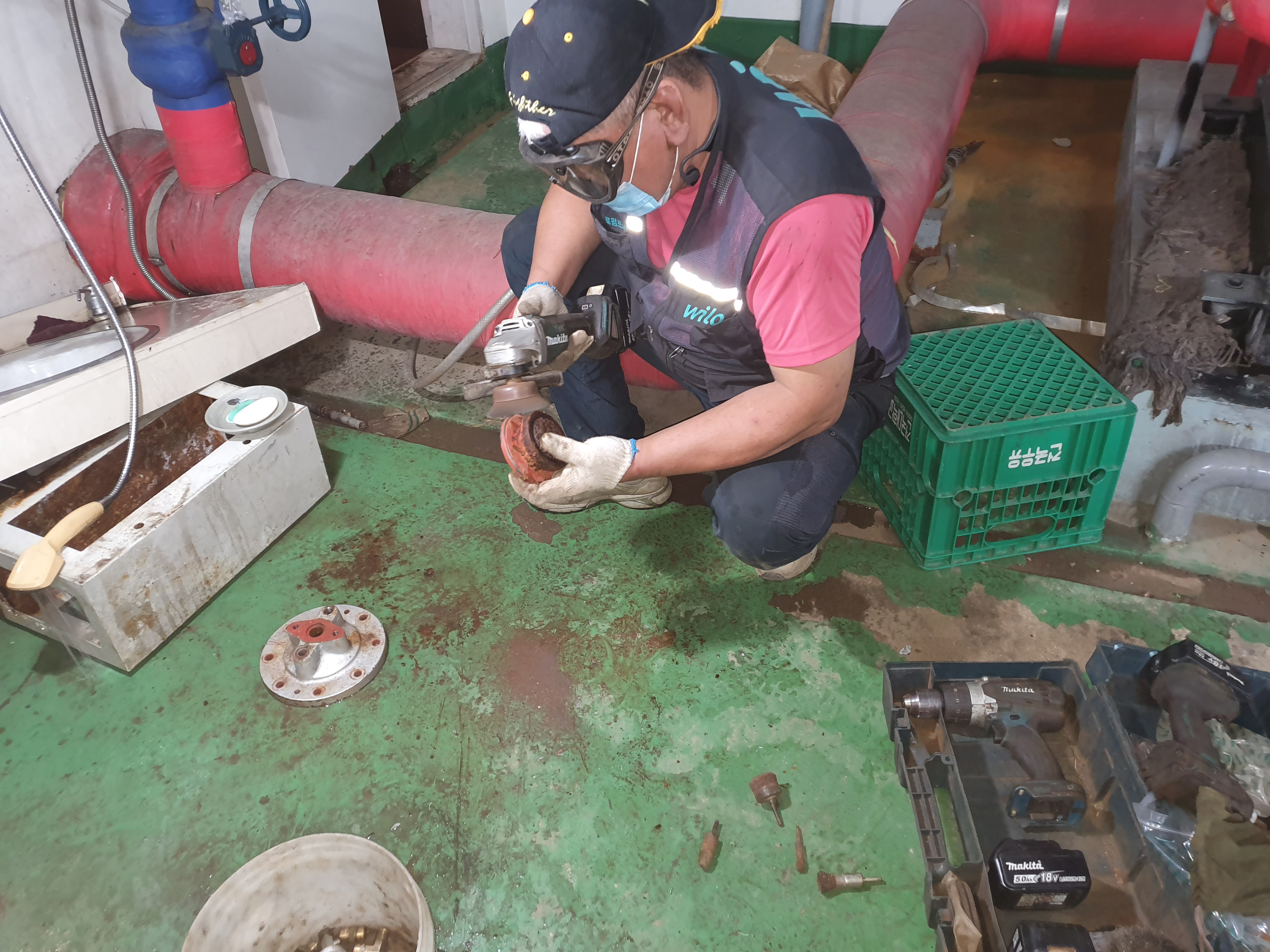

그런데 상부케이싱 부식제거를 하던중 구멍이

상부케이싱 구멍

결국 수리가 불가 급하게 담당자와 조율 신품으로 교체 하기로 함

다행히 공장에 재고가 있어 퀵으로



근데 이게 정말 운이였다고 할까

정수위밸브 철거하는도중 알람이 울려

점검해보니

부스터시스템 저수위알람

누군가 레벨콘트롤의 수위를 잘못 동작하여

수위레벨이 맞지않아 부스터시스템 알람 정지가 원인이였음



신품교체후 레벨콘트롤 수위 조정 정상작동됨

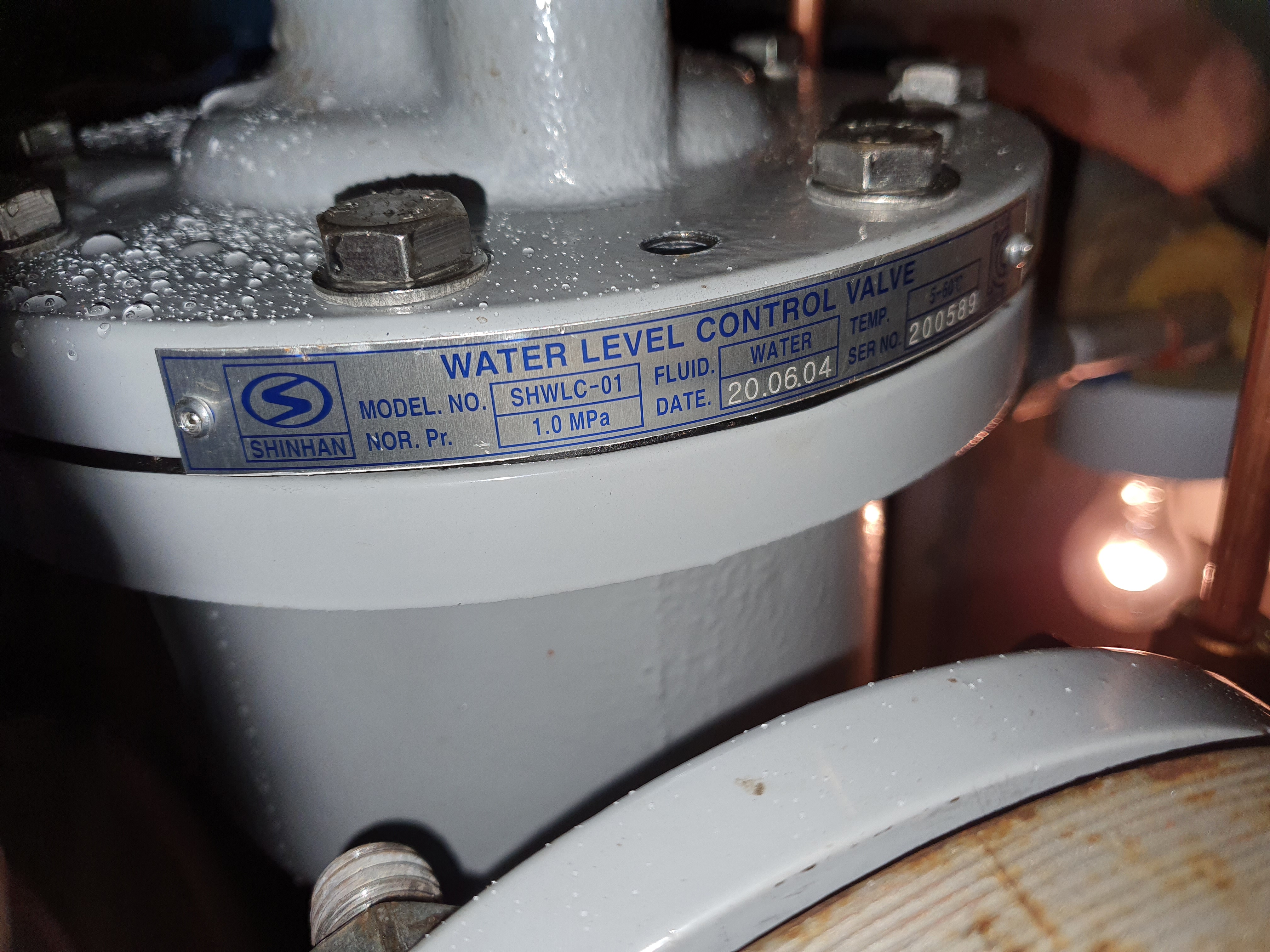

퀵으로 온 신품 신한시스템 정수위밸브SHWLC-01 65A

신형은 모양과 코팅이 달라짐 면간길이는 같음

기존 밸브 철거후 후렌지 부식제거

스트레이너 점검 깨긋함

부식제거후 플러싱작업

볼탑라인 배관 부식으로 닛블교체

신형 신한 정수위밸브교체중

볼탑라인연결중

교체완료

설치일로 부터 2년 무상A/S
