레벨센서 A/S 업체 에서 거래처인
경기도 구리시에 있는 모 아파트인제 한달에 한번꼴로 정수위조절밸브에 부착되어있는
솔레노이드 밸브 소손으로 저희대승엔지니어링에 의뢰가 들어와 점검및 조치를 하였습니다
아파트에 도착하여 관리소장님과 관리자분께 상황설명을 들어보니
구리시에있는 전기업체에 한달에 한번꼴로 정수위밸브에 부착되어있는 솔레노이드밸브 소손으로
몇번 교체후 더이상 업체에서 솔레노이드문제가 아닌것 같다고 하여 전문업체에 의뢰하는게 좋겠다고 하여
알고있던 레벨센서 A/S업체게에 의뢰
레벨센서A/S업체에서 저희 대승엔지니어링에 의뢰 들어와서 조치한 작업입니다
관리소장님과 관리자 분 이야기를 들어보니 오락가락합니다
가장먼저 왜 솔레노이드 밸브를 교체 하게 되었는지가 중요합니다
이부분이 명확하지 않아 제가 추측해볼수 밖에 없었습니다
결국 진단은 솔레노이드밸브 이상이 아닌 정수위밸브 자체의 이상으로 솔레노이드밸브가 데미지 입은것이라고
설명드리고 정수위밸브 자체가 제대로 동작이 되어야하는데
정수위밸브자체가 제대로 동작이 안되었는데 이걸 방치 그후 솔레노이드밸브가 소손된것이라고 설명드리고
전체적인 오버홀 작업에 들어갔습니다
SHWLC-01 신한콘트롤밸브 정수위조절밸브 모델입니다
80A 밸브 구경입니다
저희 대승엔지니어링에서는
정수위밸브 수리부품
신우정수위밸브 40A~150A까지
신한정수위밸브 50A~200A까지
삼양정수위밸브65A~150A까지
항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다
대부분의 관리자들이 헷갈려하시는분이 신한정수위밸브에서
전자변과 연결되어있는밸브는 삼방밸브3WAY입니다 이밸브를 2WAY 볼밸브로 착각하십니다
정수위밸브 수리 작업
물탱크위에있는 플론트 타입 레벨서입니다

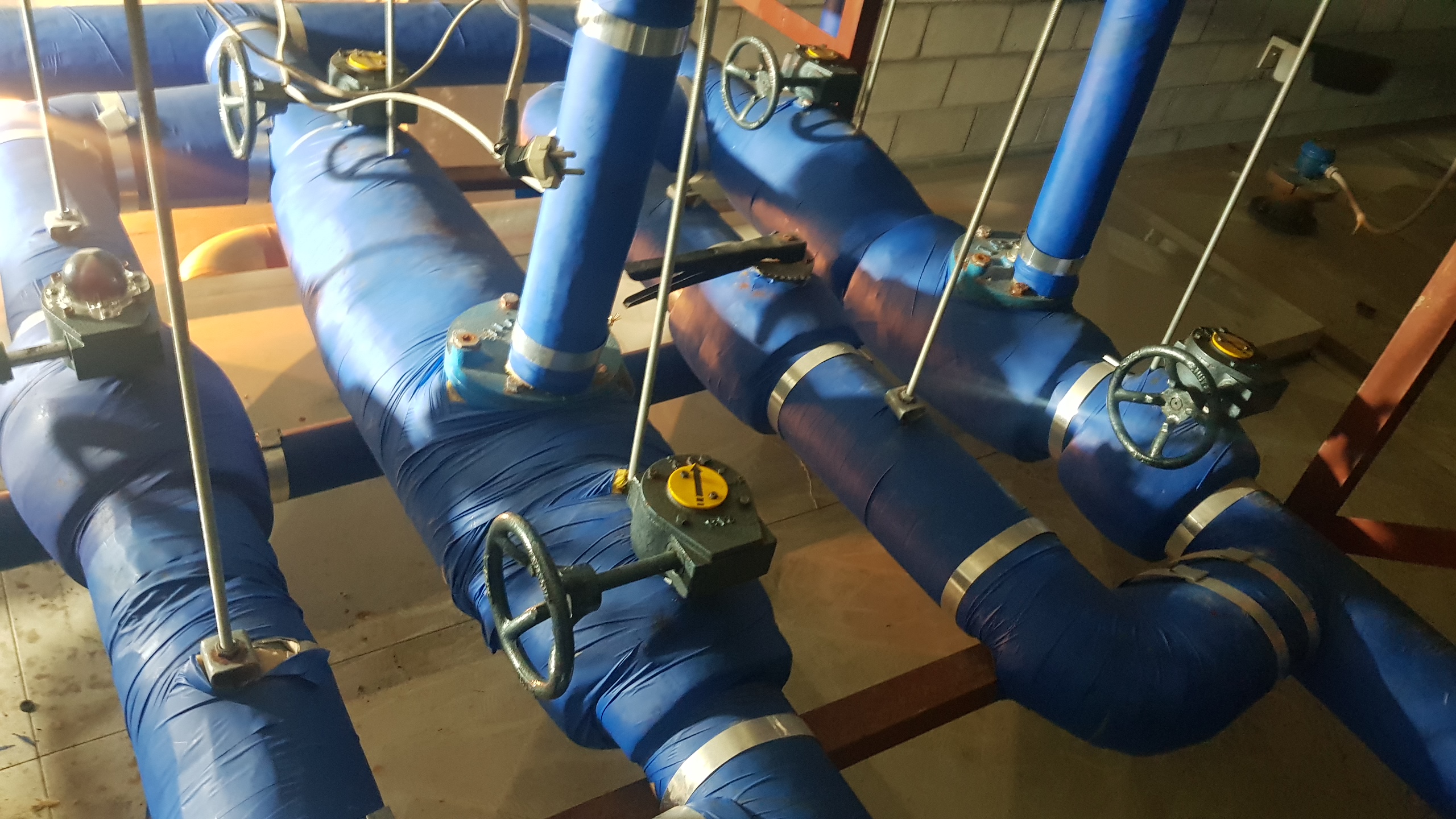

정수위조절밸브 설치된 배관
작업을 하기위해 밸브를 차단합니다
정수위밸브

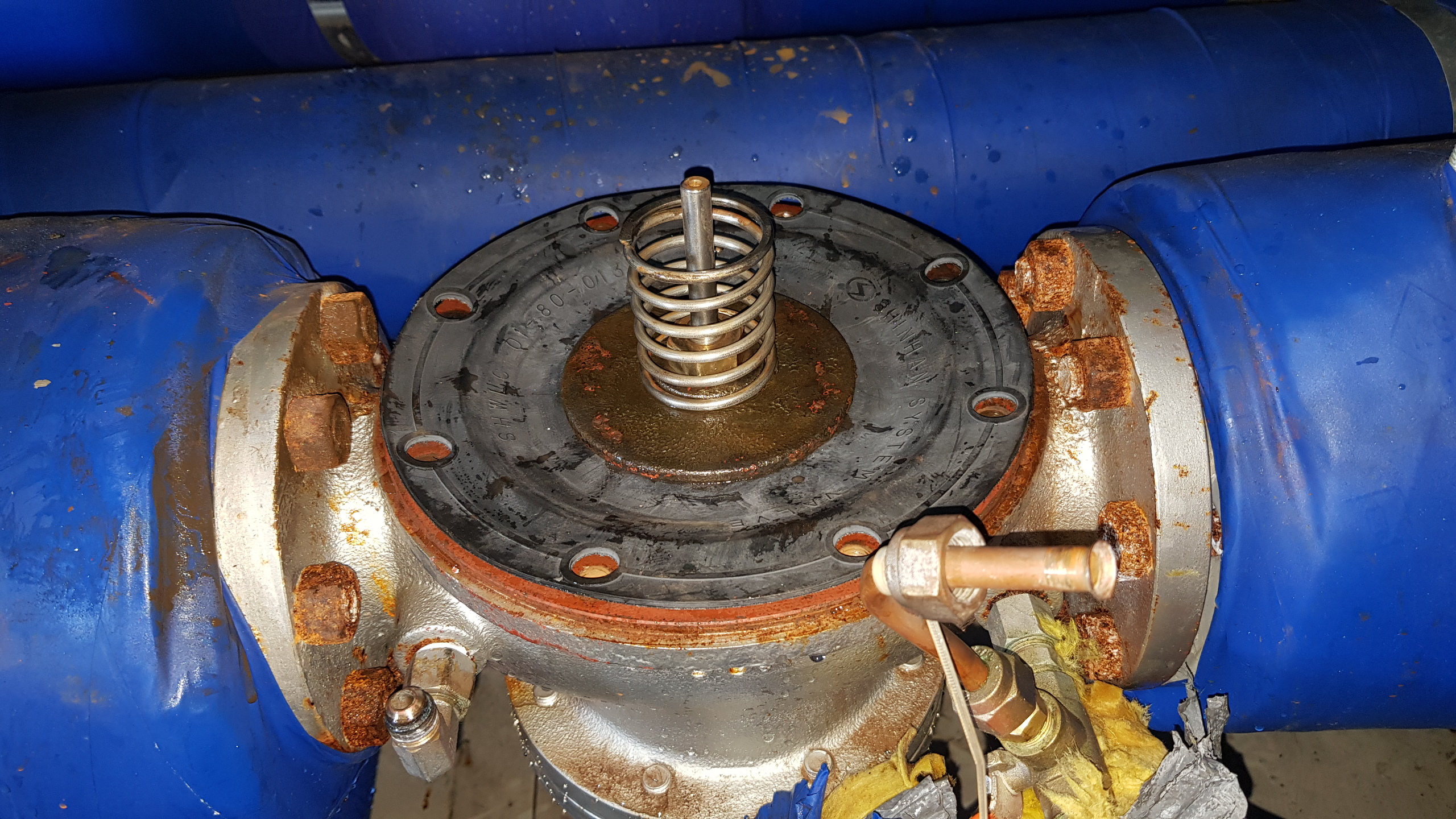

상부케이싱과 다이아후램 분리 근데 정수위밸브 내부에 저 구멍난 조각부붐은 뭘까요
정수위밸브 전단에 있는 스트레이너가 소손되어 타공망이 들어온것으로 추정됩니다
상부케이싱과 다이아후램
상부케이싱 크리닝
다이아후램 분해및 부속크리닝
다이아후램 분리 상부케이싱 분해 크리닝완료
부품 오링 측정및 교체
하부 케이싱 크리닝
하부케이싱 플러싱
다이아후램 조립
니들밸브및 배관조립후 플러싱
솔레노이드밸브 연결중

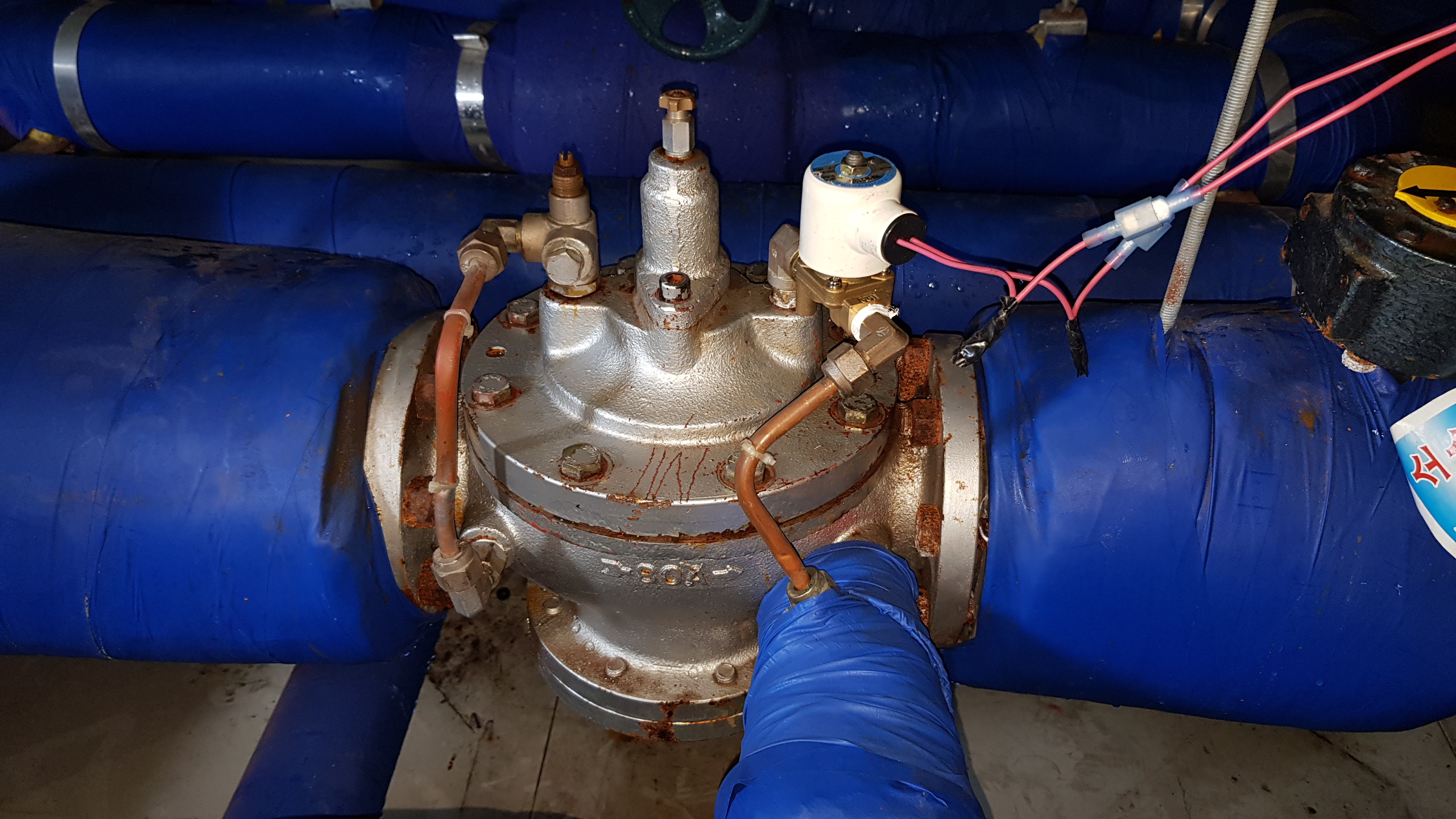

솔레노이드밸브 연결및 이상유무 체크
레벨콘트롤 판넬 점검
테스트 시운전완료
레벨콘트롤 자동제어 박스
밸브 모터 펌프 송풍기 기계정지 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
