공조기 안에들어있는 양흡입 에어포일팬 오바홀입니다
에어포일팬이란?
날개에 항공기의 익형을 응용한것이며 원심 FAN중에 가장 새로운 기종입니다
즉 터보팬의 1매 날개 대신 2매의 판을 합쳐서 익형으로 성형한것입니다
효율도 좋고 소음도 낮으며 고속회전이 가능하도록 날개 경도를 작게 할수있으므로
전체적으로 소형이 되는잇점이 있습니다
날개수는 8~16매 정도 날개폭이 터보팬에 비해 비교적 넓고 날개는 철판을 굽혀서 익형으로 하며
주판,측판에 용접이 되어있습니다 케이싱구조는 보통 팬과 동일하나 흡입 CONE은 벨마우스 보양을 하고있습니다
용도:
건축물 환기용,보일러 압입용, 유입용,소결로배기용,일반산업용

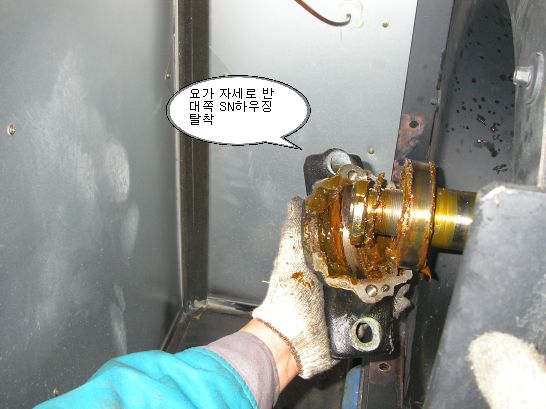

사각 공조기 안에 들어있는거라 장소가 협소해서 요가 자세로 탈부착 했던 작업입니다^^

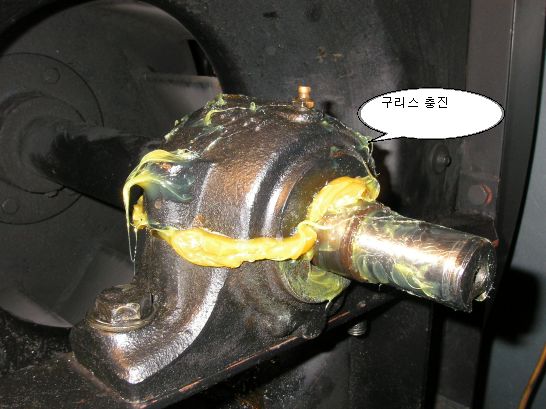

열이 많이 발생하므로 구리스를 충분히 충진했습니다
모터는 물론 오바홀 했고요
RPM2000 정도 되는듯하더군요
