인라인펌프수리(온수순환펌프)

인라인펌프 수리과정입니다

인라인펌프: 인라인 편흡입 볼류트 펌프, 라인펌프 등으로불림

                  보통 온수순환용으로 많이 쓰임

               ㅇ 배관사이 설치 가능하며 입축방식으로 설치공간이 적음

               ㅇ 누수가 없는 축봉장치인 메카니칼씰 ( mechanical seal) 장착으로 누수가 없음

               ㅇ 수평분할 방식, 케이싱과 배관 분할없이 케이싱,임페라 씰 교체 가능

               ㅇ 난방및 냉방시스템으로 주로사용함



3상1마력4극 효성에바라

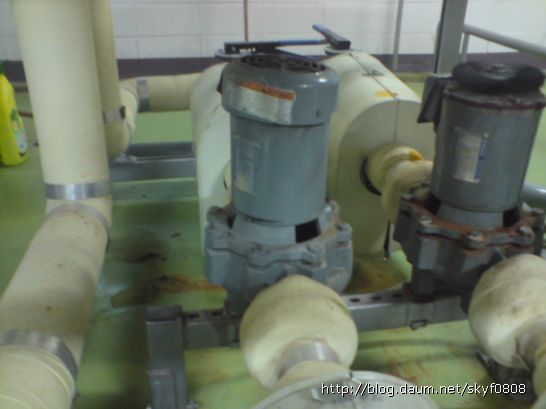

수리전

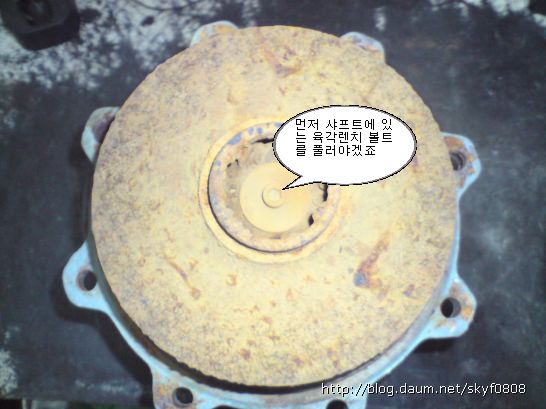

 배관에 펌프 하우징 분리 없이 모터와 본체만 탈착





 메카니칼씰 장착구조에 이해를 돕기위해 과정을 올려봤습니다





임페라 바로뒤에있는 스프링입니다

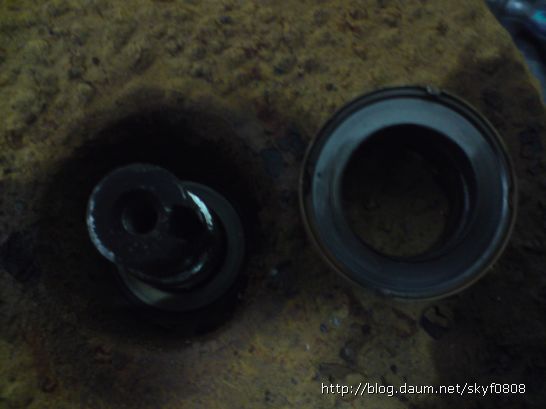

샤프트 안쪽에 메카니칼씰 회전자가 보입니다





 메카니칼씰 회전자 부분(재질 카본) 샤프트 안쪽에 백색 메카니칼씰 고정자 부분

재질 세라믹







일반 가장 많이 사용하는 메카니칼씰은 보편적으로 B2급 상용압력 3KG이하온도70도 이하

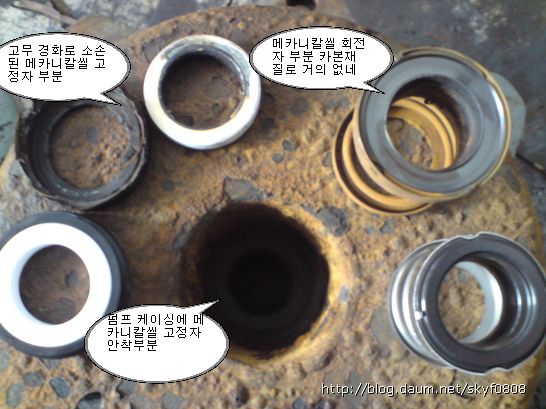

사진에서 소손된 메카니칼씰을

F1급 상용압력5KG온도110도 로 교체함 (비교해서 보시기 바람니다)

고무경화같은경우 장시간 허용치보다 높은온도에 노출될경우 고무재질에 따라 경화됨

(딱딱하게 갈라지거나 쉽게 충격에 으스러짐)

메카니칼씰 회전자 부분이 소손되면 펌프 샤프트측으로 물이 샘

메카니칼씰 고정자가 소손되면 펌프뒷케이싱쪽으로 물이 샘

같이 점목되 있는 부분이라 약간혼동이 올수있으나 펌프 정지했을경우 또는 샤프트 회전시

물이 튀거나 흐르는걸 자세히 보면 약간의 차이로 느낄수있습니다

또한 지금 사진에서 보시는것 처럼 메카니칼씰 회전자 카본부위가 많이 소손된경우는

제 생각엔 에어 빼기가 안된걸로 판단됩니다 작은 마력수에서 인라인펌프의 에어빼는 구멍이없음

조립시 물을 넘치게 채우면서 조립하면 많이 도움이된다고 생각됨

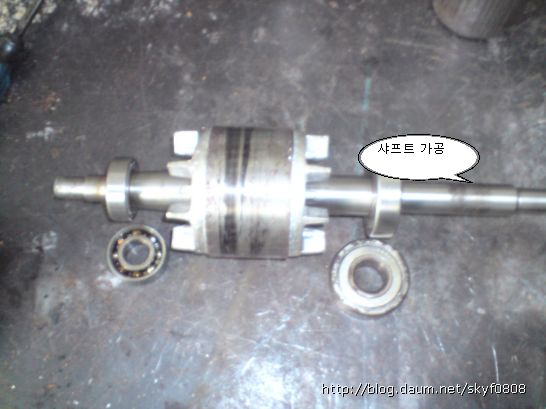

메카니칼씰 일반 규격보다 고정자부분이 작아서 선반으로 일반규격사이즈로 가공

이렇게 하면 나중에 소손시 일반 규격품을 쉽게  구할수있겠죠^^





 도색을 하는이유 물이누수되면 녹물이 발생 관리자가 쉽게 소손부위를 찾을수있겠죠

※도색할때 명판은 절때 회손하지말것

가끔 명판위에 도색되어있거나 없는경우가 많음

무엇보다 기계의 생명은 명판이라고 생각됨
