집수정 투라인레벨 2S-2S2WC 오뚜기센서 포함 교체 작업

경기도 화성시 동탄에 있는 모 대형건물 리모델링 현장입니다

배관및 수중펌프교체 작업을 하고 있는 업체로 부터 의뢰를 받고

기계실 집수정 2라인방식2S-2S2WC   오뚜기식 수위조절기 2단펌프제어및 교번제어 점검및 조치 작업입니다



투라인레벨 오뚜기식 수위조절기 2단펌프제어 교번제어 콘트롤러 교체

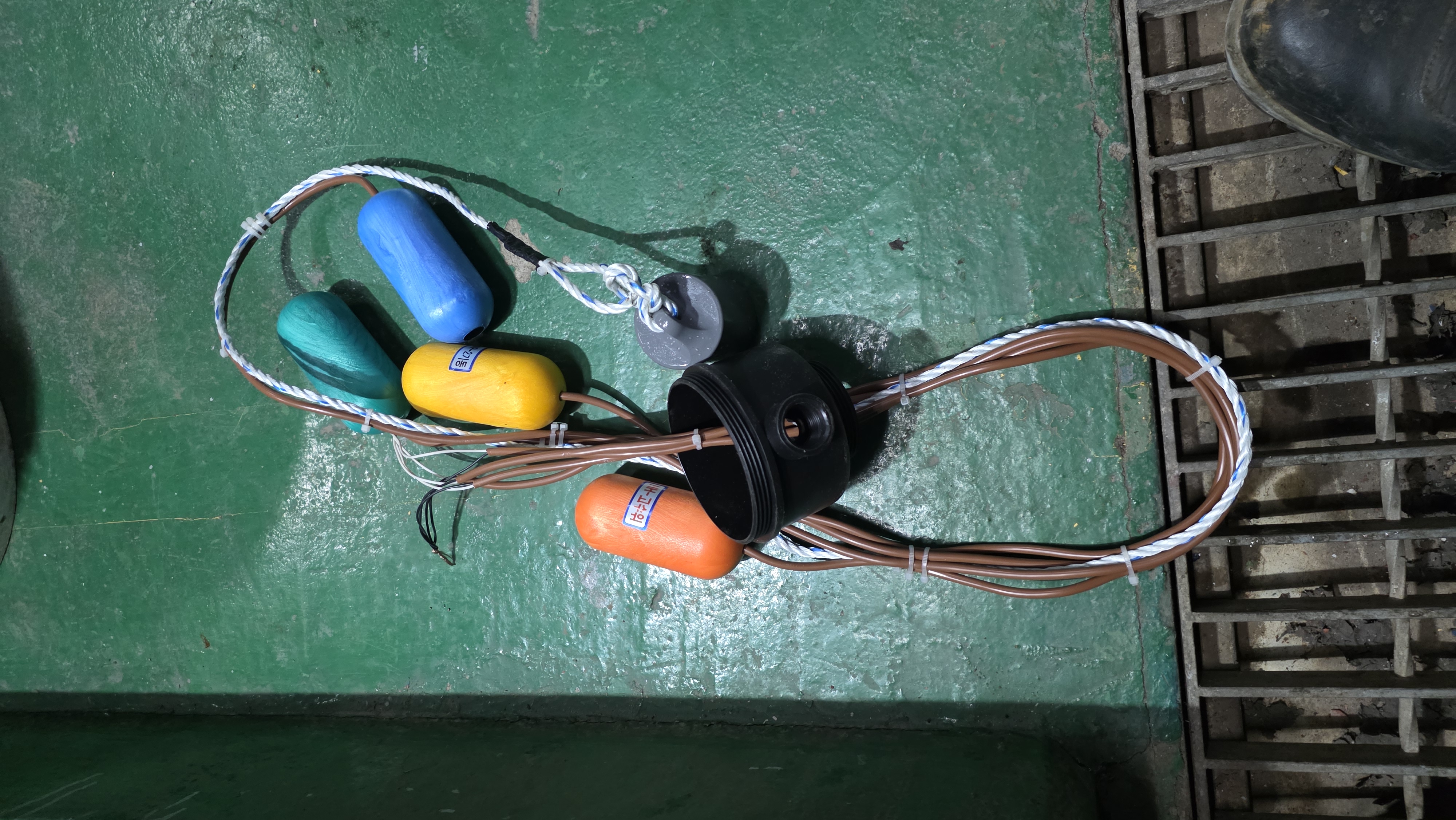

투라인레벨 대표 오뚜기센서 입니다

총 4개 구성으로 투라인레벨만의 저항타입 오뚜기볼 센서입니다

특징은 오뚜기볼마다 사용위치가 틀리며 색깔과 스티커로 구별되어있습니다

1 HH-주황색 고수위 경보접점 AC/DC 48V이하 사용 1A(NO A접점)

2 PH-황색볼 배수펌프기동 펌프1 팜프2 두대모두기동(2㏀)

3 PL-녹색볼 배수펌프기동 펌프1 펌프2 교번기동(3.3㏀)

4 LL-청색볼 배수펌프정지 펌프1 펌프2 교번기동했던 펌프 정지(5.6㏀)

PH PL LL오뚜기는 저항타입오뚜기로 일반접점용도로 사용하면 안됩니다

로프에 결선시 꼭 순서에 맞게 설치를 해야합니다





집수정 깊이와 수중펌프 상부 높이등을 고려하여 오뚜기센서의 색깔별로 결선후 집수정에 넣습니다

MCCB 차단기를 차단후 수중펌프 절연저항 상간저항 측정



이상없음을 확인후 셀렉터스위치 자동으로 놓습니다

DDC판넬에서 2S-2S2WC 2단펌프제어 교번제어 콘트롤러 교체
