호텔 저수조 시수 정수위밸브 YAW-3 80A 안열림으로 인한 긴급조치

이른아침 일찍 부터 연락이 왔습니다

서울특별시 중구에 있는 모 대형 호텔 지하 저수조 시수 정수위밸브 안열림으로 인한 문의 입니다

보내온 사진을 보니

삼양레벨콘트롤밸브인 YAW-3 구경80A 입니다

제조일자를 보니 10년 사용했네요

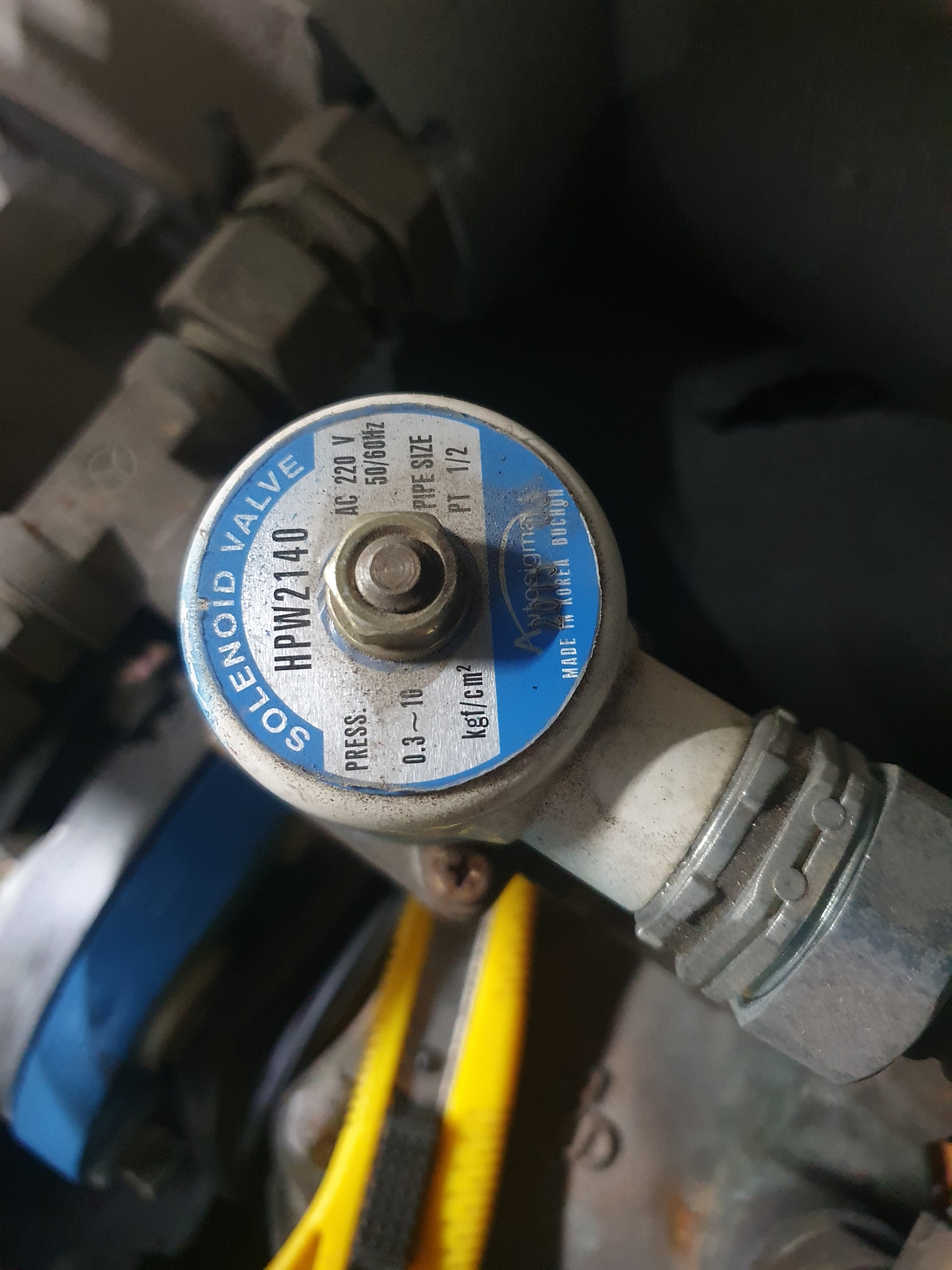

삼양정수위밸브 YAW-3 모델경우 1/2인치 솔레노이드밸브 사용합니다

솔레노이드밸브가 심하게 뜨거운데도 밸브가 열리지 않는다고 합니다

​

저희대승엔지니어링에서는

삼양정수위조절밸브 65A~150A

신우정수위조절밸브 40A~150A

신한정수위조절밸브 50A~200A

까지는 항상 차에 수리부품이 준비되어있어

빠른 응대로 사용자 불편을 최소하 해드립니다

먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생

또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생

레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음

​

호텔 특성상 물사용량이 많고 또한 서비스업으로 급수 중단이 될경우 무엇보다도 큰 문제라 최대한 빠른 대처를 원하셔서 10년정도 사용하여 한번쯤 올수리를 하기로 했습니다

​

​

시수 레벨콘트롤러 수위 확인



정수위밸브 전단은 엑폭시 타입 GS밸브가 설치됨

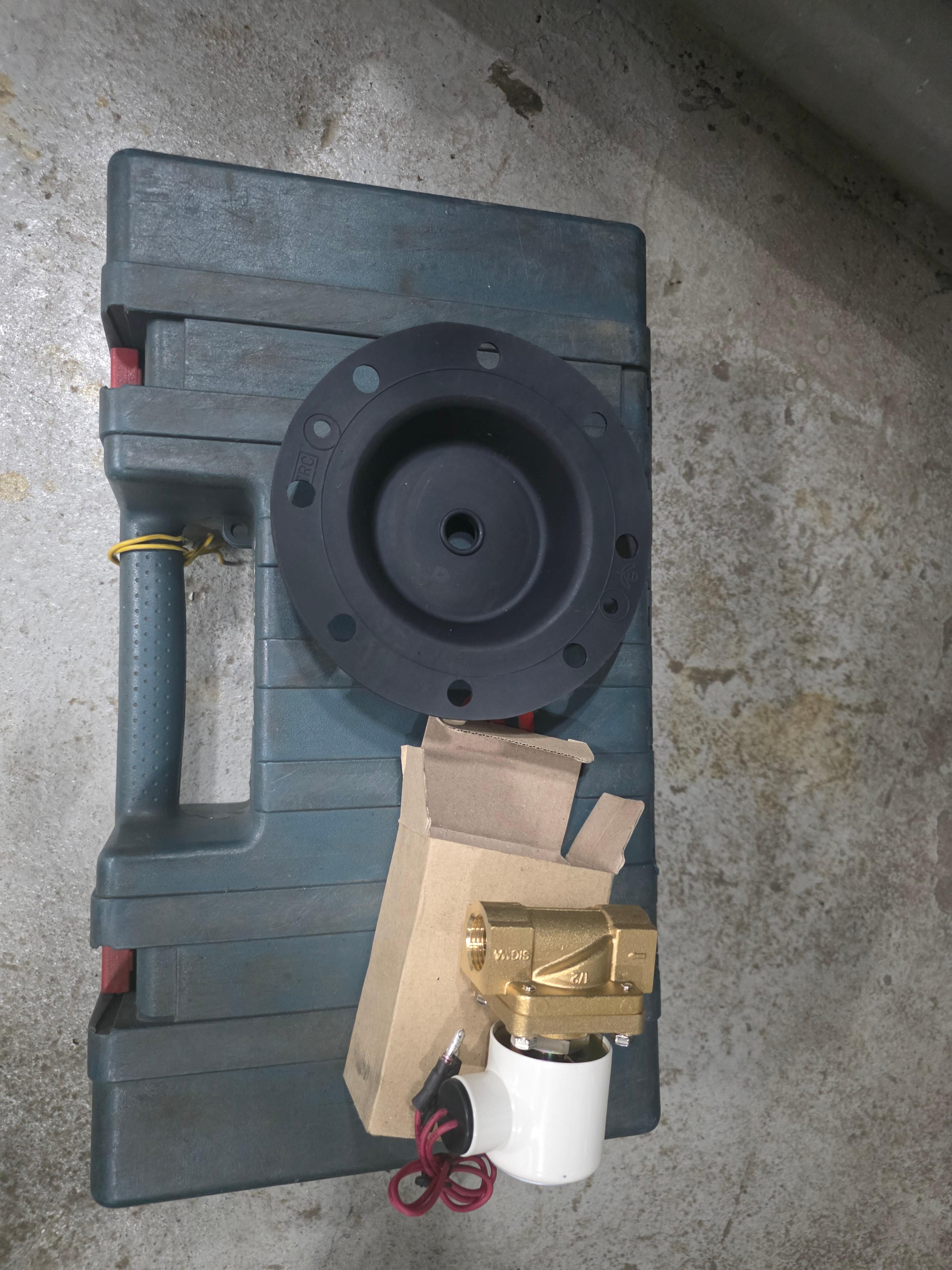

항상 차에 준비되어있는 YAW-3 수리 부속품

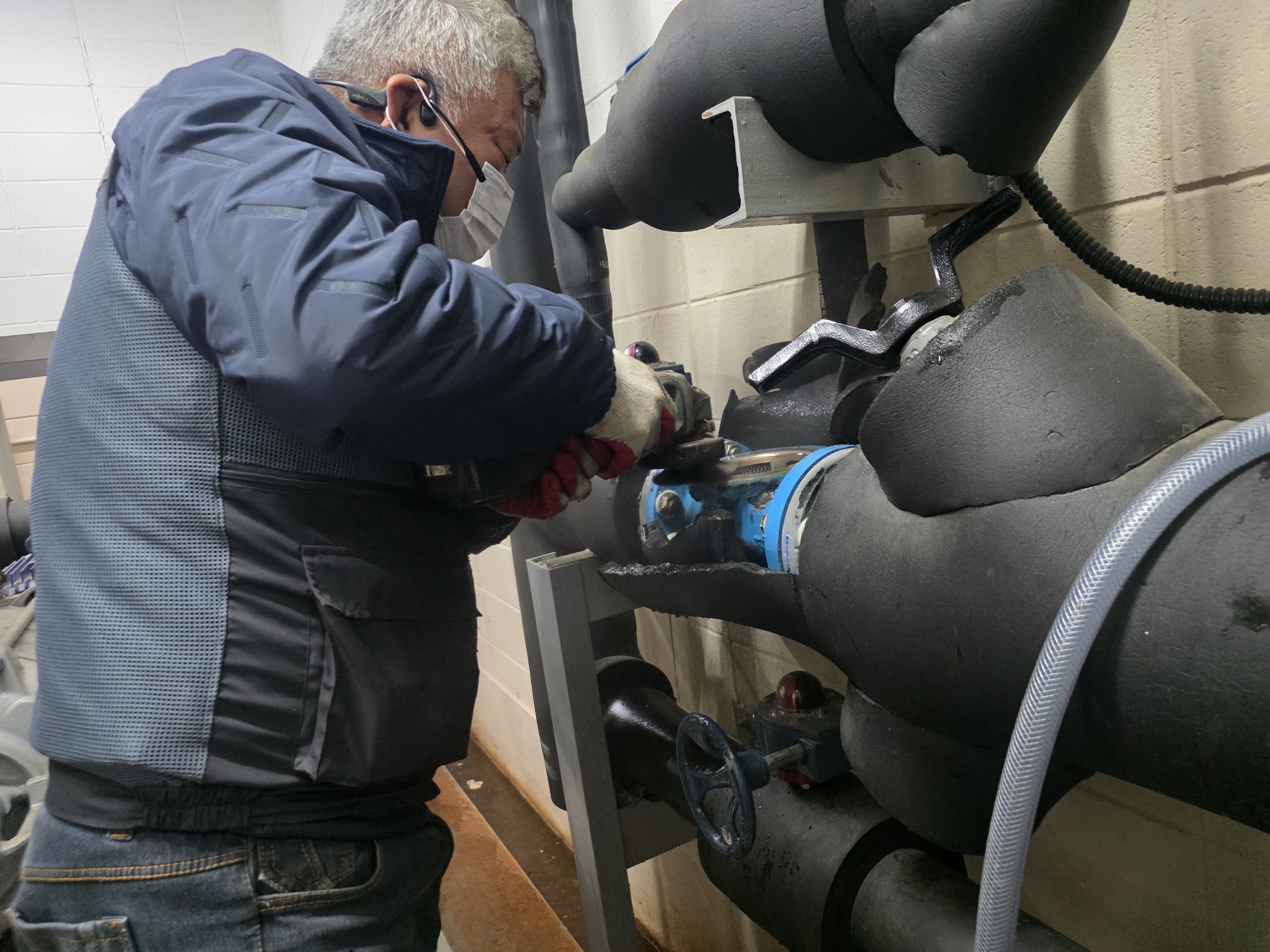

삼양정수위밸브 상부카바 분리후 다이아후램과 샷



하부케이싱 이물질이 좀있습니다

안열림 원인을 찾기위해 다이아후램 상태 확인 내부 다이아후램 소손확인

다이아후램 디스크 크리닝

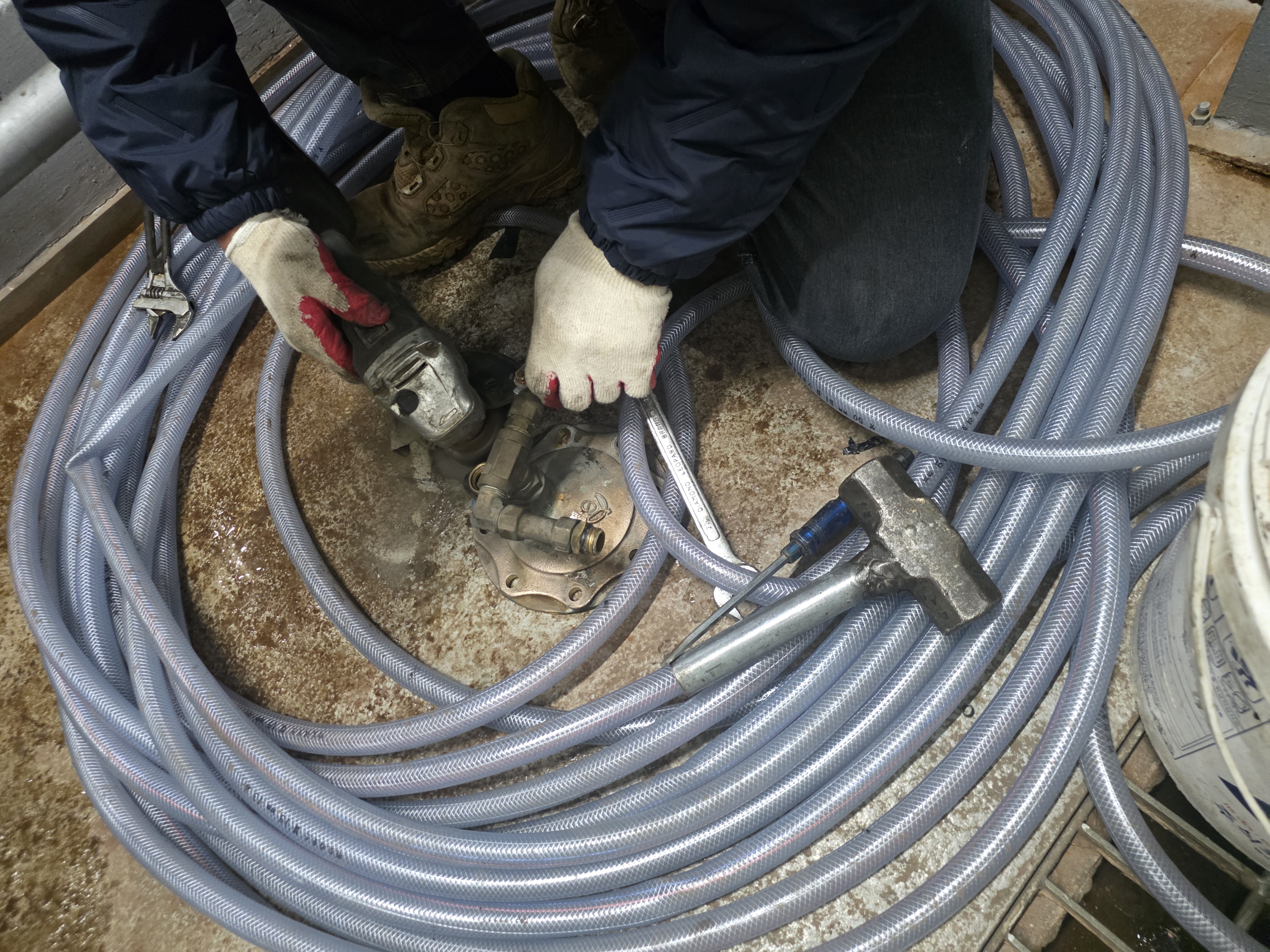

삼양정수위밸브 상부케이싱 부품 점검및 부식제거

상부케이싱 이물질제거

전자변 전단 스트레나 크리닝

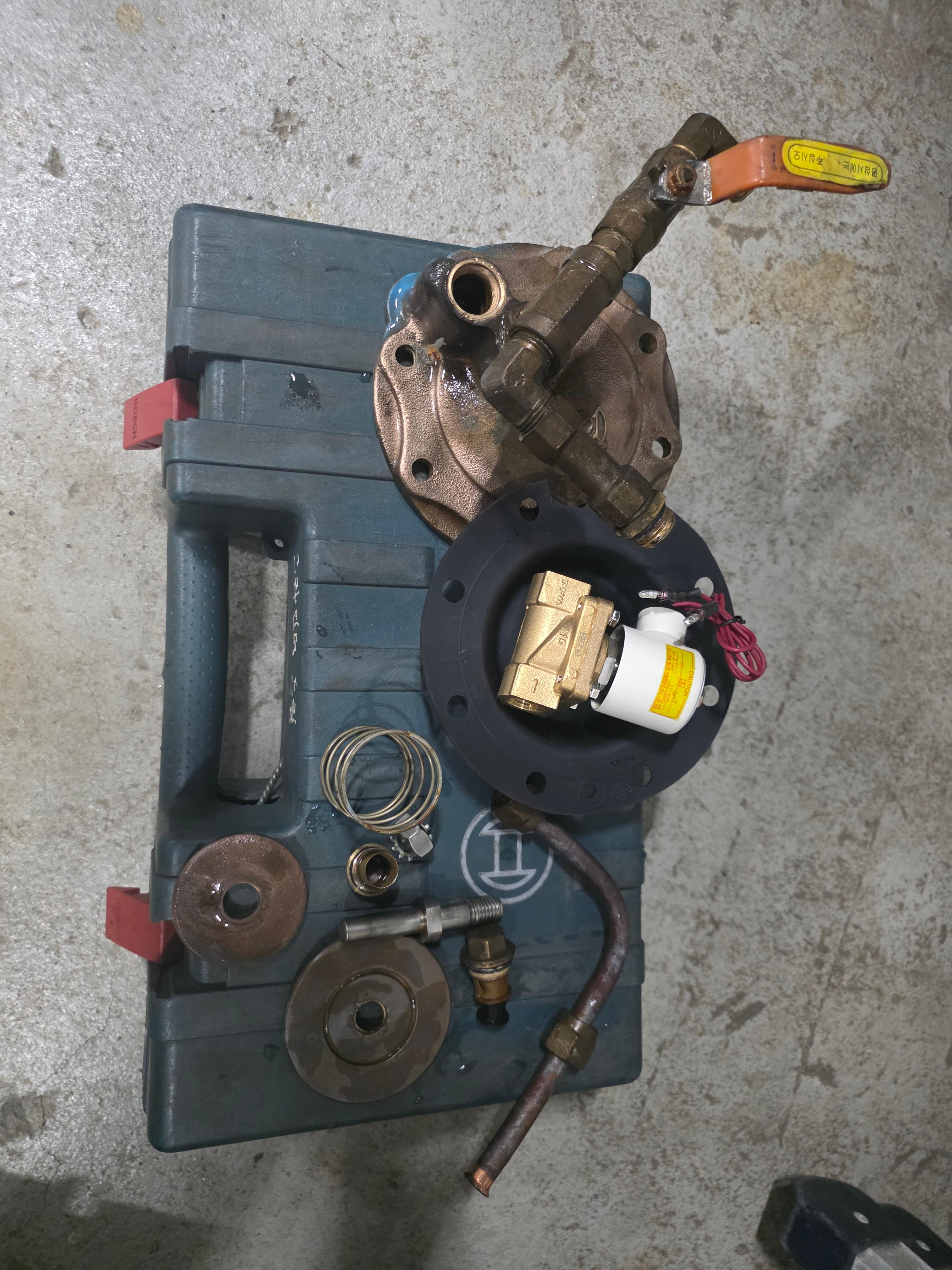

분해 점검완료

하부케이싱 크리닝

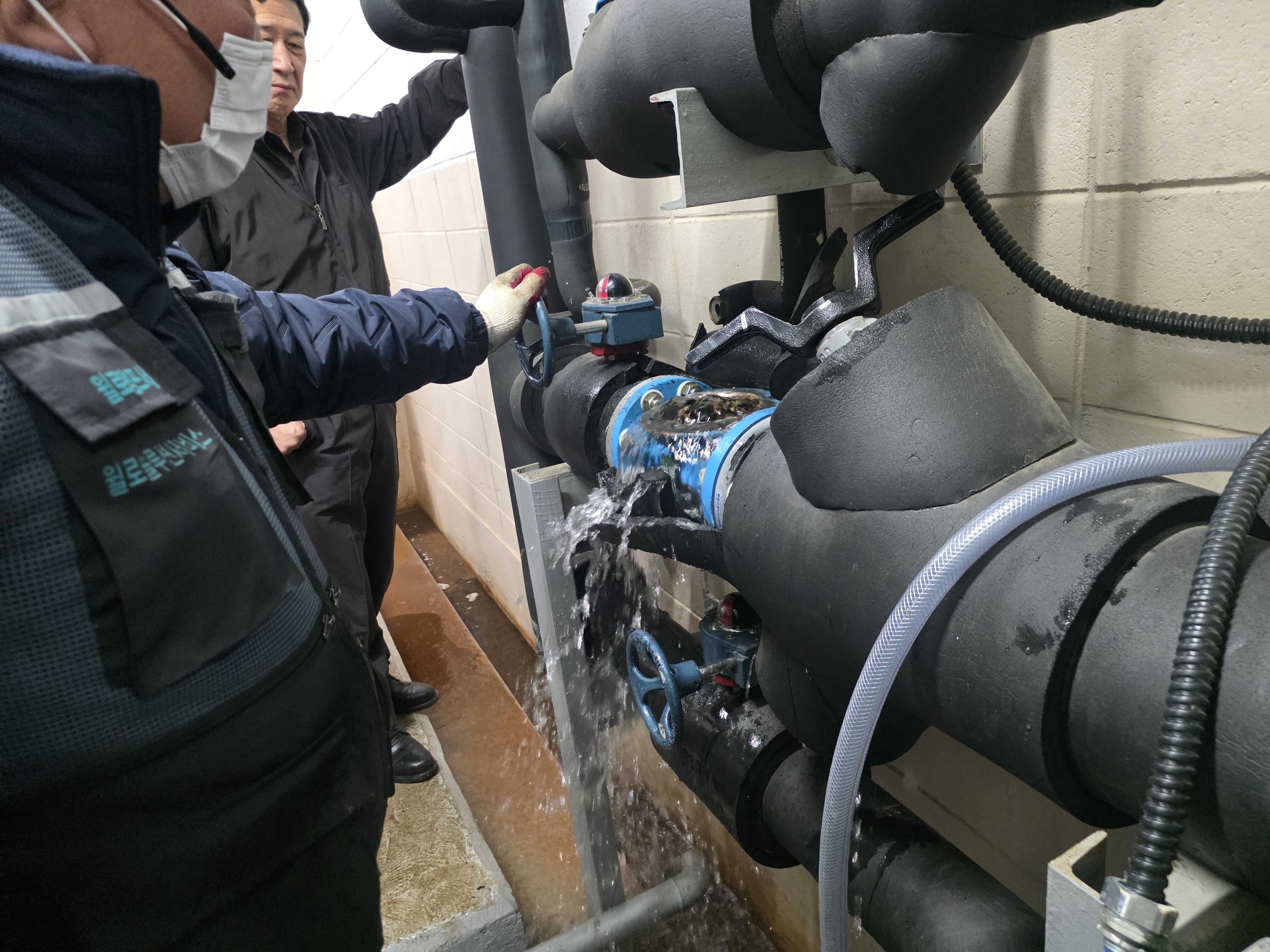

후래씽작업중



다이아후램 조립



상부케이싱 조립및 부품 하나 하나 조립시 후래씽작업병행



정수위밸브 바이패스 볼밸브로는 작동을 하나 솔레노이드밸브에 전원인가가 되지 않는것 같음

레벨콘트롤러 확인 결선은 특별한점 없음

확인결과 STI-4US 내부 릴레이 소손으로 레벨콘트롤러는 START램프 점등되지만 접점은 붙지 않음

예비품 교체

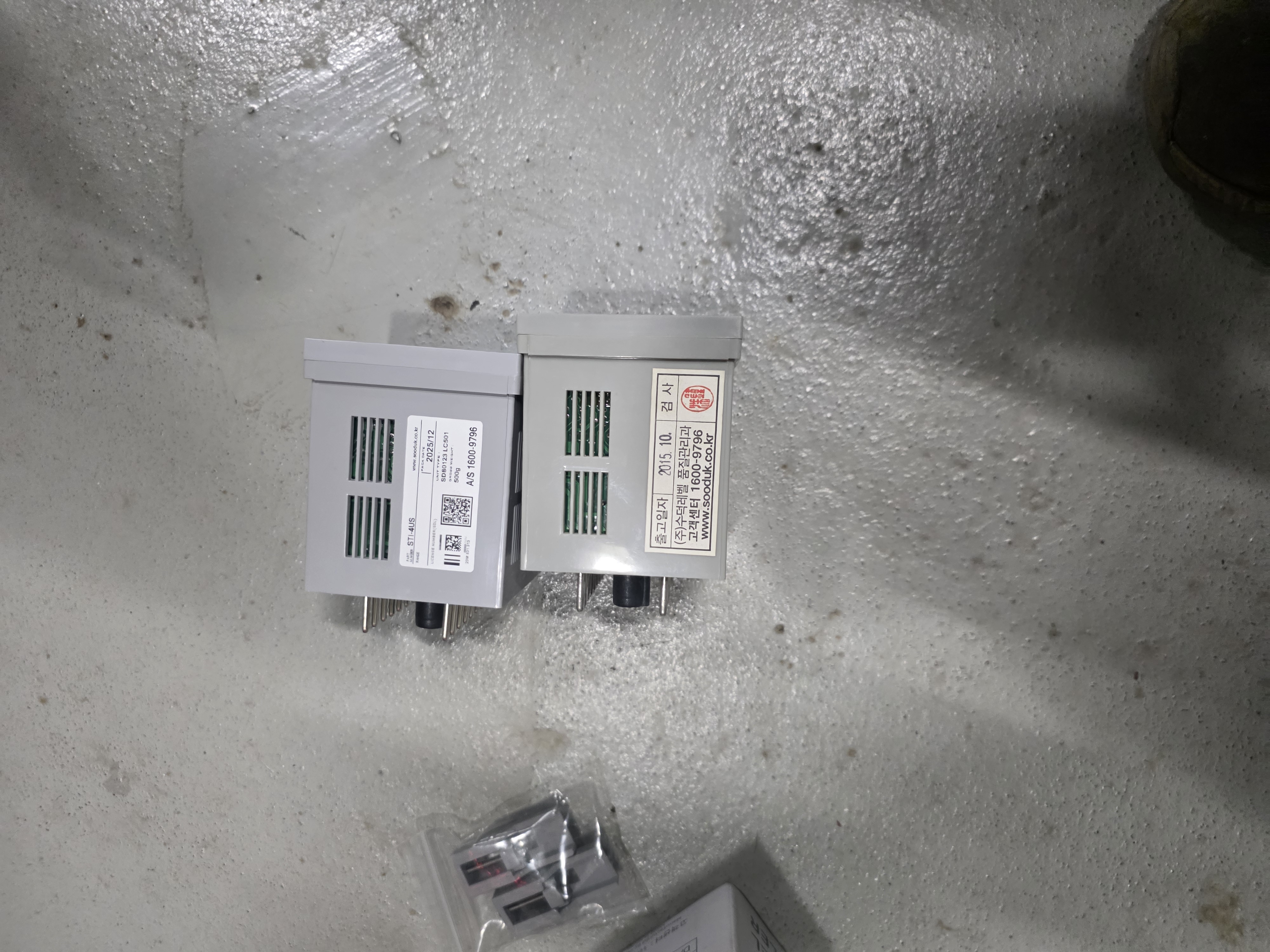

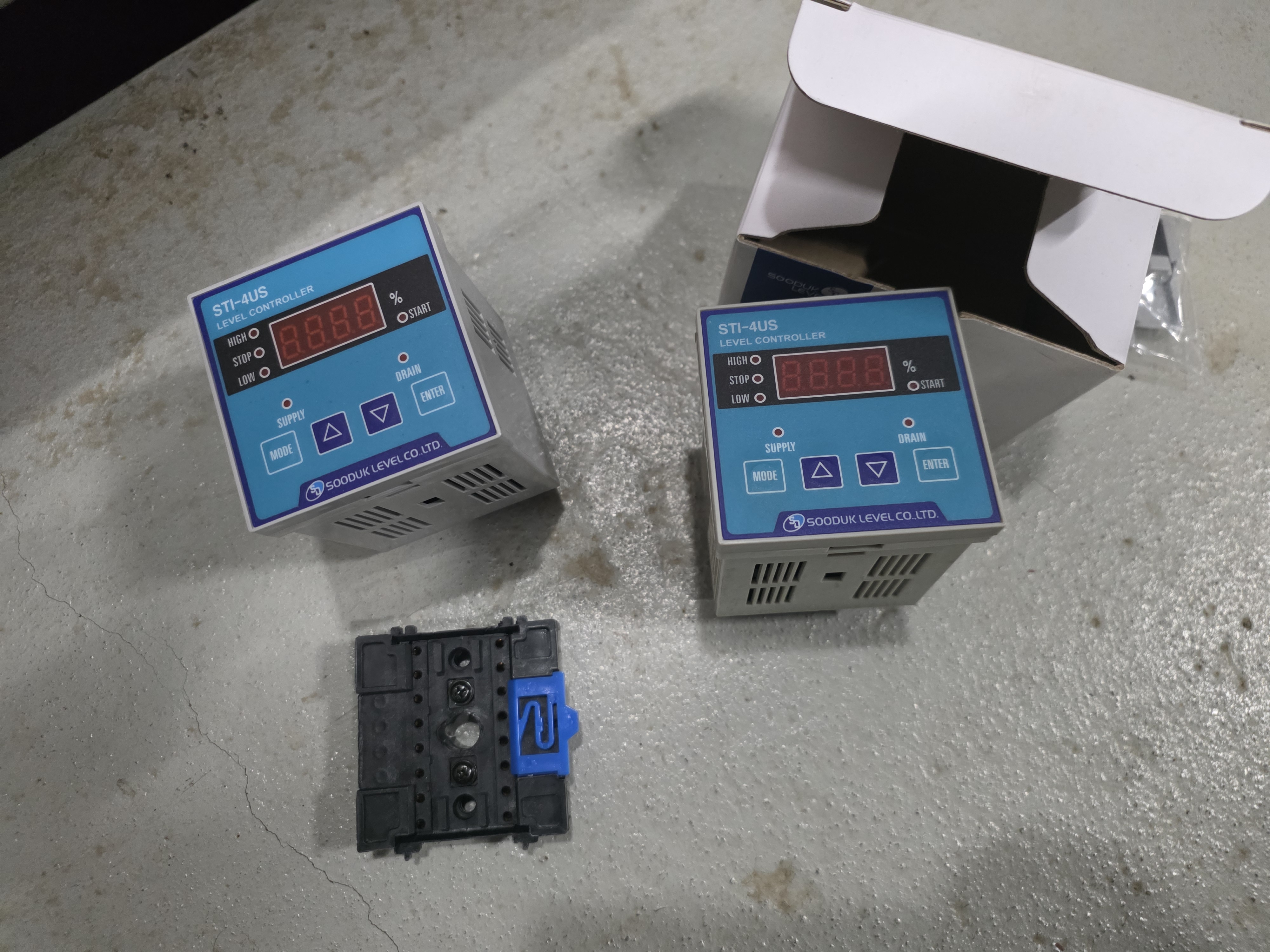

신품 레벨콘트롤러와 비교샷

삼양정수위밸브 정상작동

저희 대승엔지니어링에서는 솔레노이드밸브 전원선을 짹으로 개조해서 시운전및 점검시 정확한 진단을 할수있도록 전자변 전원선을 짹으로 만들고있습니다



레벨콘트롤러에서도 정상출력되고 있습니다

시운전완료
