저수조 신우정수위밸브 SWV-S11 호칭경50A 안닫힘으로 고수위경보 삼양정수위밸브 YAW-3 50A로 교체

서울특별시 서초구에 있는 모 건물 입니다

관리소장님으로 부터 저수조 고수위경보가 발생 어떻게 해야하는지 문의를 주셨습니다

먼저 정수위밸브 점검이 우선시 되며

회사별로 점검법이 있으니 사진을 부탁드렸습니다

보내온 아래 사진을보니

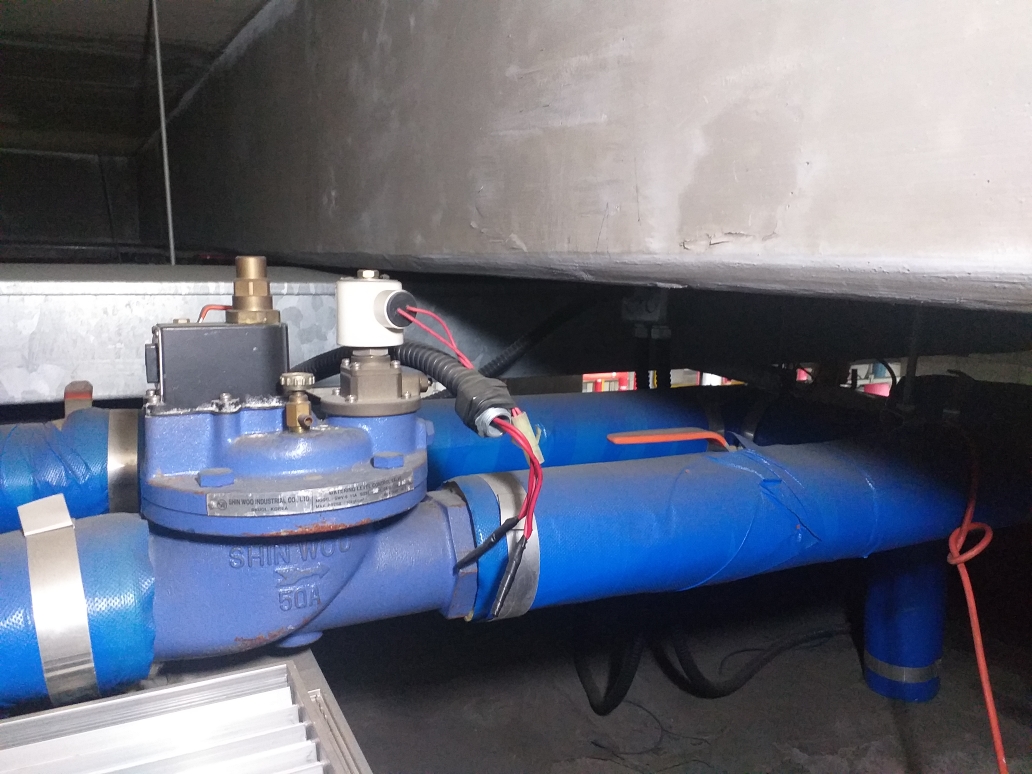

신우공업주식회사 정수위밸브 SWV-S11 후래씽 블럭 타입 50A 이하 모델같습니다

SWV 신우공업주식회사 정수위밸브모델

S 전자변 전용제어방식

11 호칭경 50A 이하 모델

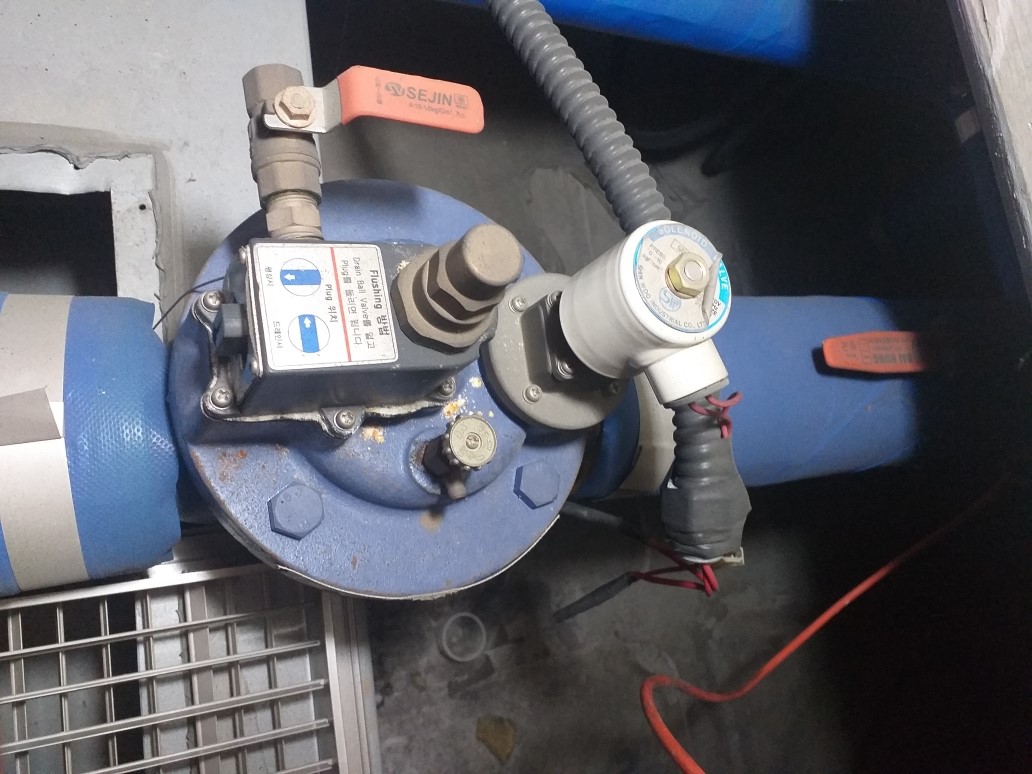

사진 좌측 검정색 알루미늄재질 볼밸브 달려있는것

후래씽 블럭이라고도 하며 2000년도쯤에 단종된 모델 수리불가한 모델입니다



위 사진을 바탕으로

관리소장님께 점검법을 알려드렸습니다



먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음





​

현장에서 공구 테스터기등이 없을때

위 상황처럼 정수위밸브가 제대로 안닫힌것 같을경우

고수위알람이 울리고 저수조에 평상시 보다 높게 물이 차있을때

육안상 솔레노이드밸브 외관이 변하지 않았다면 솔레노이드밸브를 손으로 만져 차갑다면 레벨센서 레벨콘트롤 이상은 아니고

정수위밸브 자체 이상일경우가 대부분입니다

​

​

위 사진을 바탕으로 견적을내고 빠른조치를 원하셔서

자재를 준비 바로 다음날 작업을 개시합니다

​

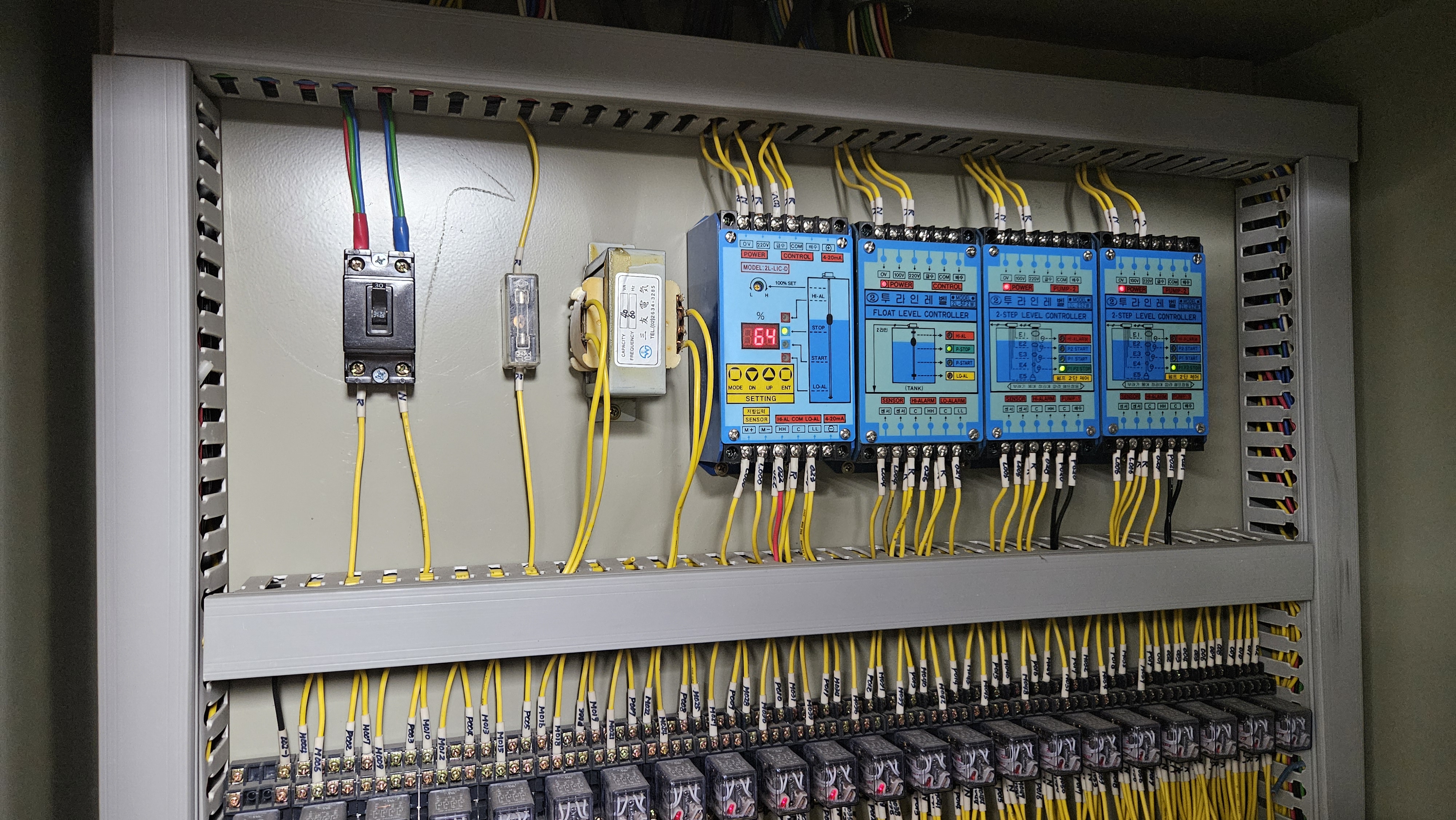

먼저 DDC판넬에 있는 저수조 수위조절기를 보고 현제 수위와 정수위밸브가 열리는 %와 닫히는 %등을 체크 작업시 물부족이 생기지 않도록합니다

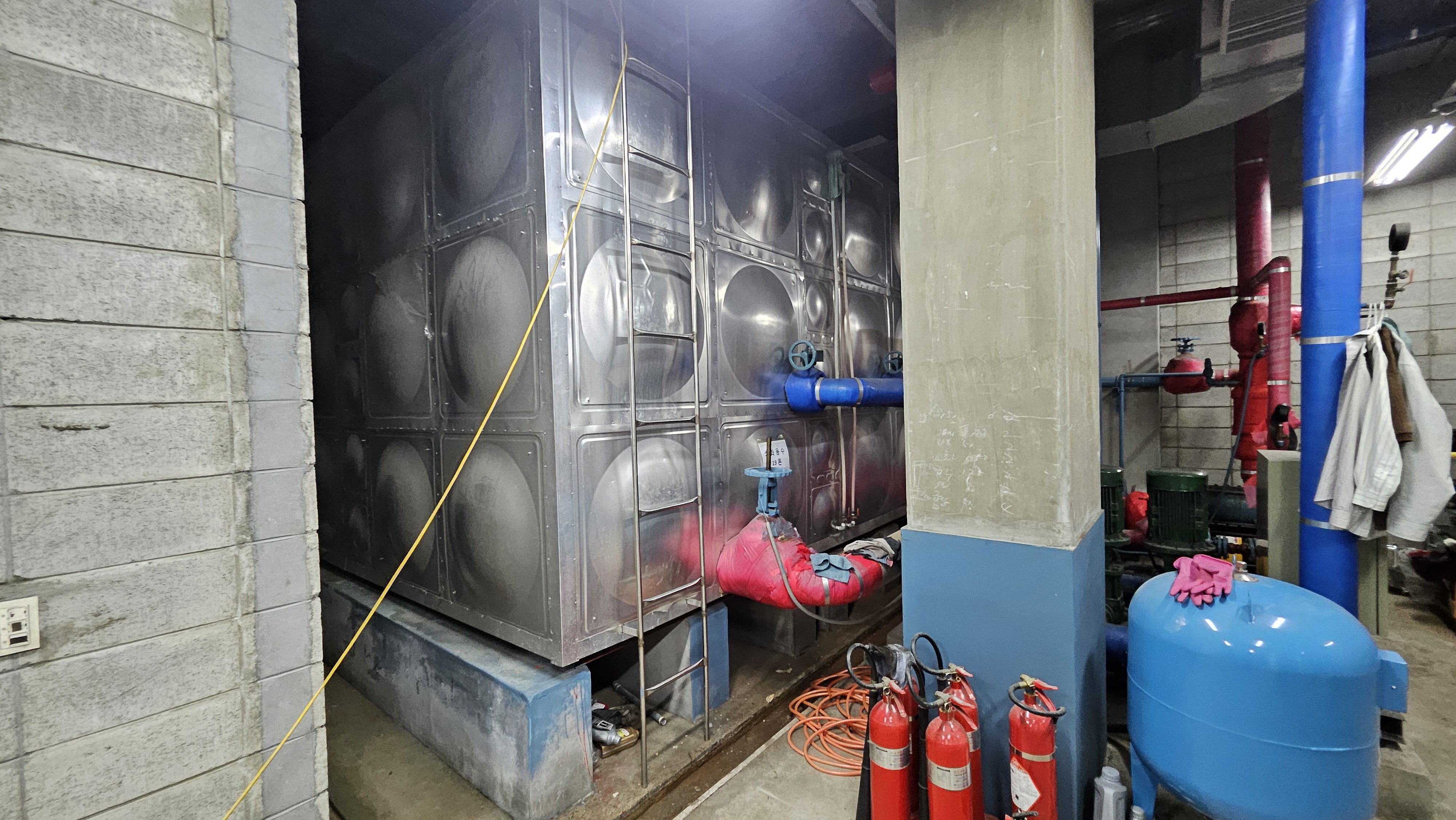

저수조 입니다

소방용수때문에 급수배관이 조금 높게 설치되어있습니다

절때 급수배관 아래로 저수조 물이 떨어지면 큰일입니다

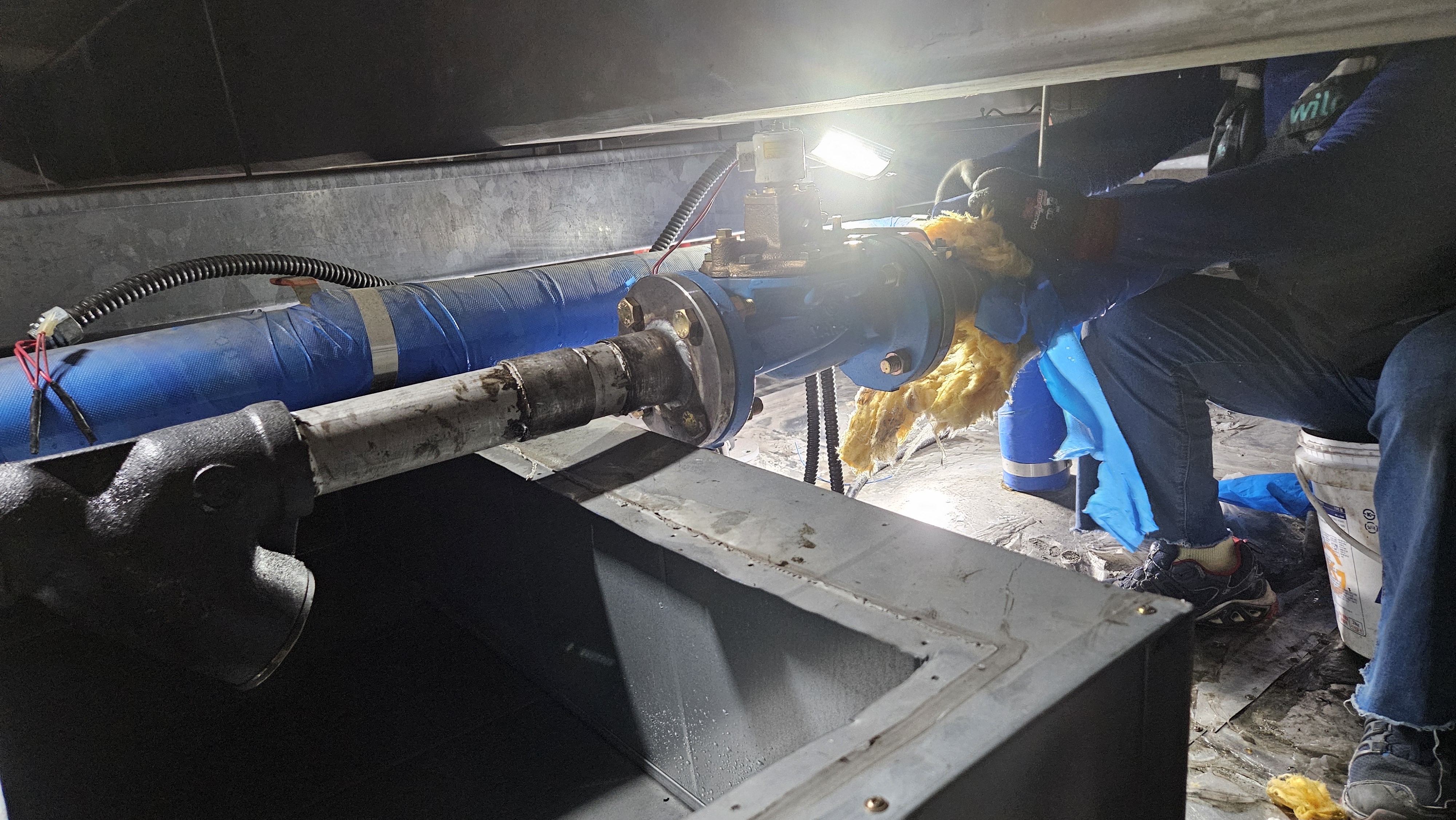

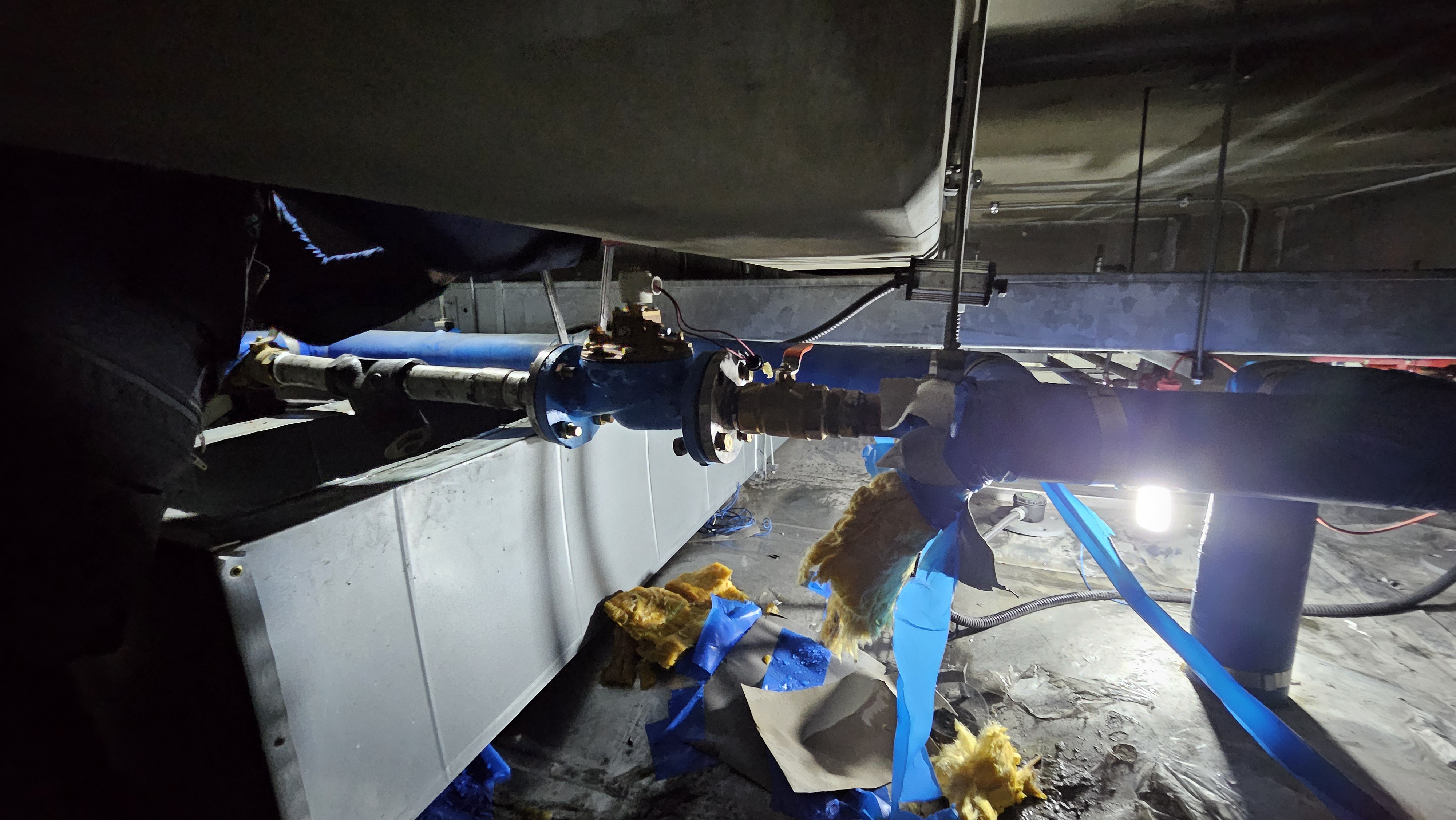

저수조 위에 작업현장입니다

어떻게 닥트 위에 설치도어있네요

신우정수위 밸브경우 솔레노이드밸브 전원선이 잭타입으로 연결되어있기때문에 연결 잭을 분리하면 전원이 차단되고 몇초후 무조건 닫혀야 정상입니다

만약 잭을 분리해도 계속 물이 들어간다면 정수위밸브 자체 이상이라고 판단해도 무방합니다

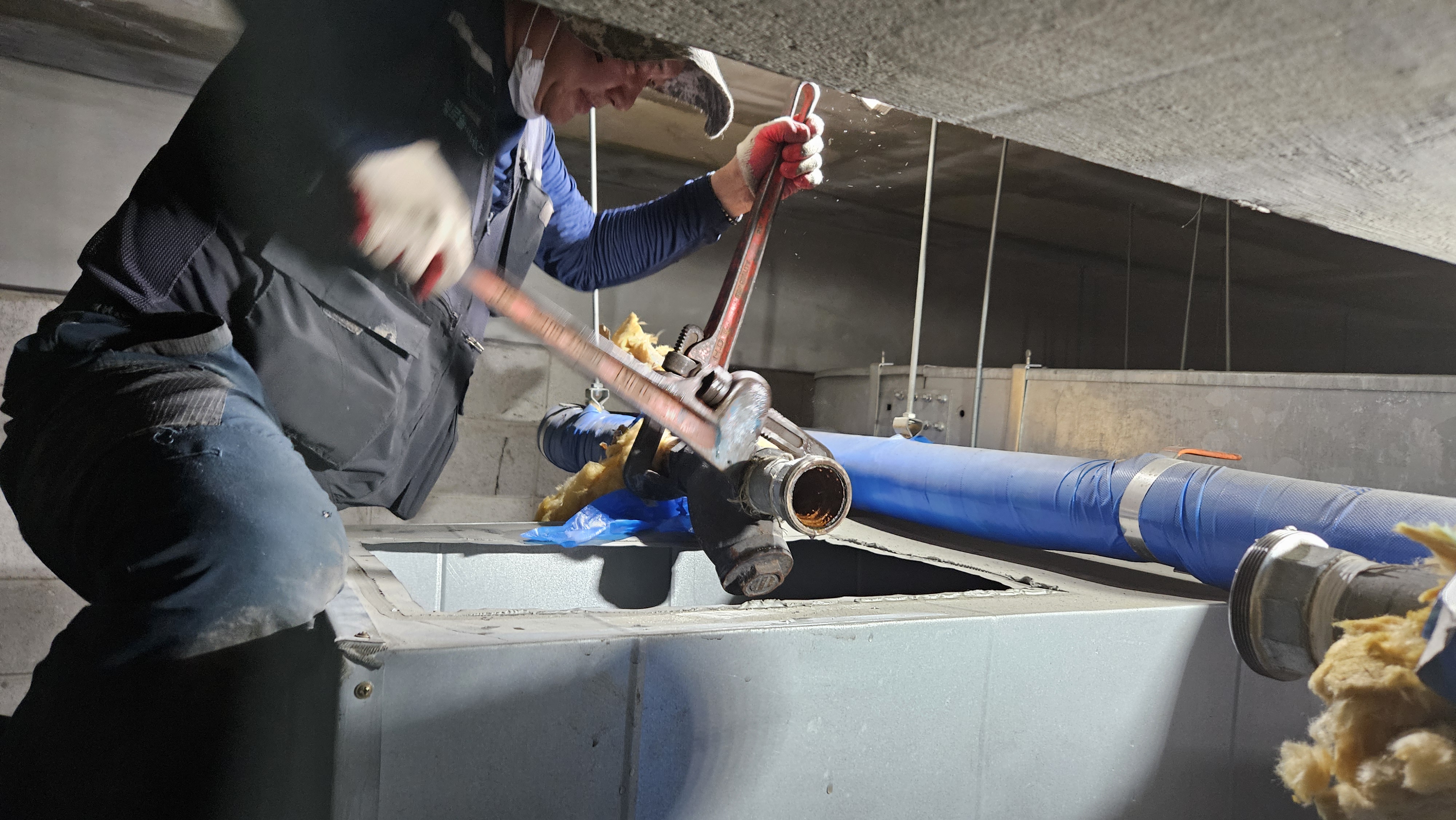

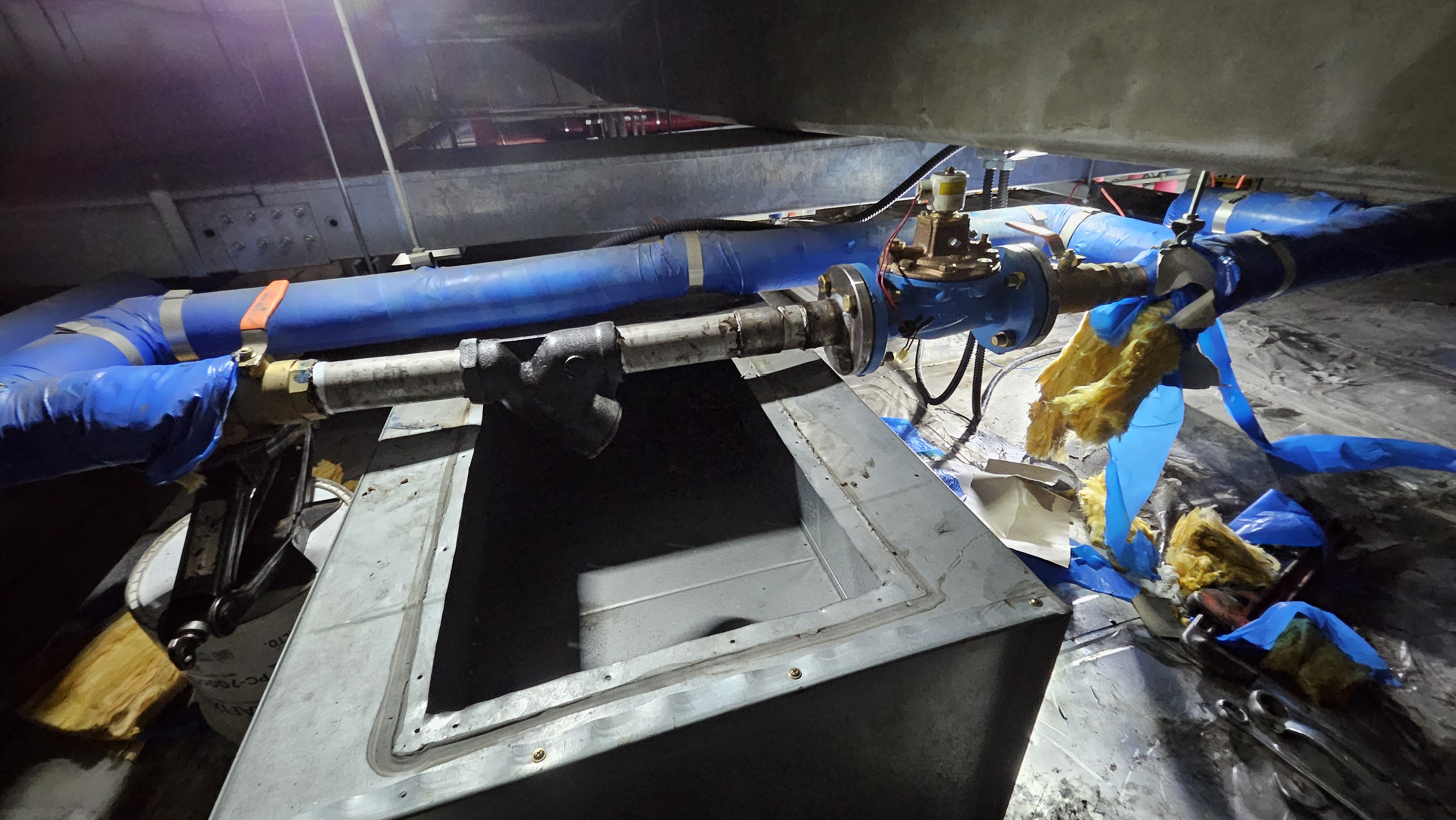

정수위밸브 교체를 위해 보온제를 벗끼고있습니다

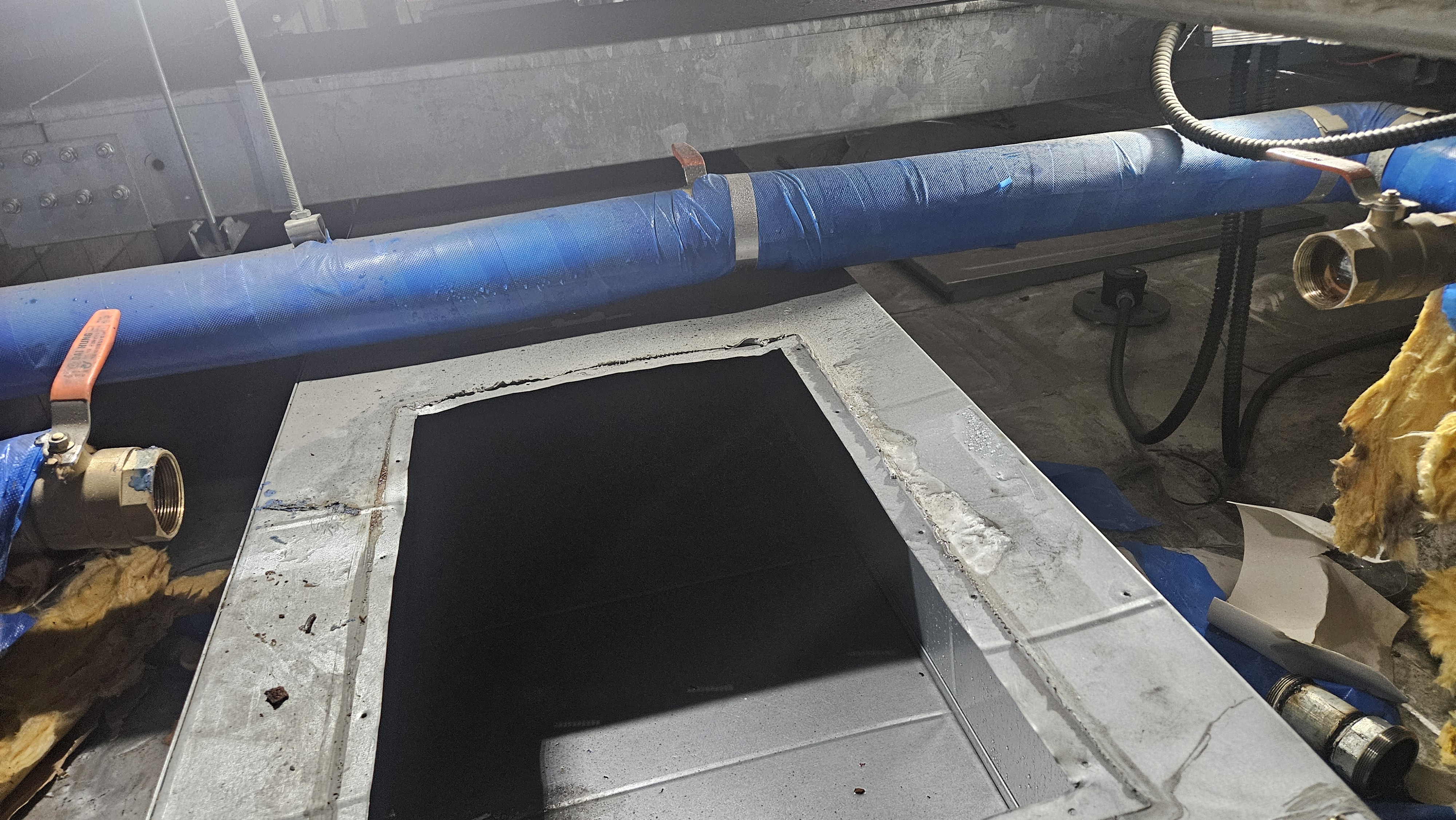

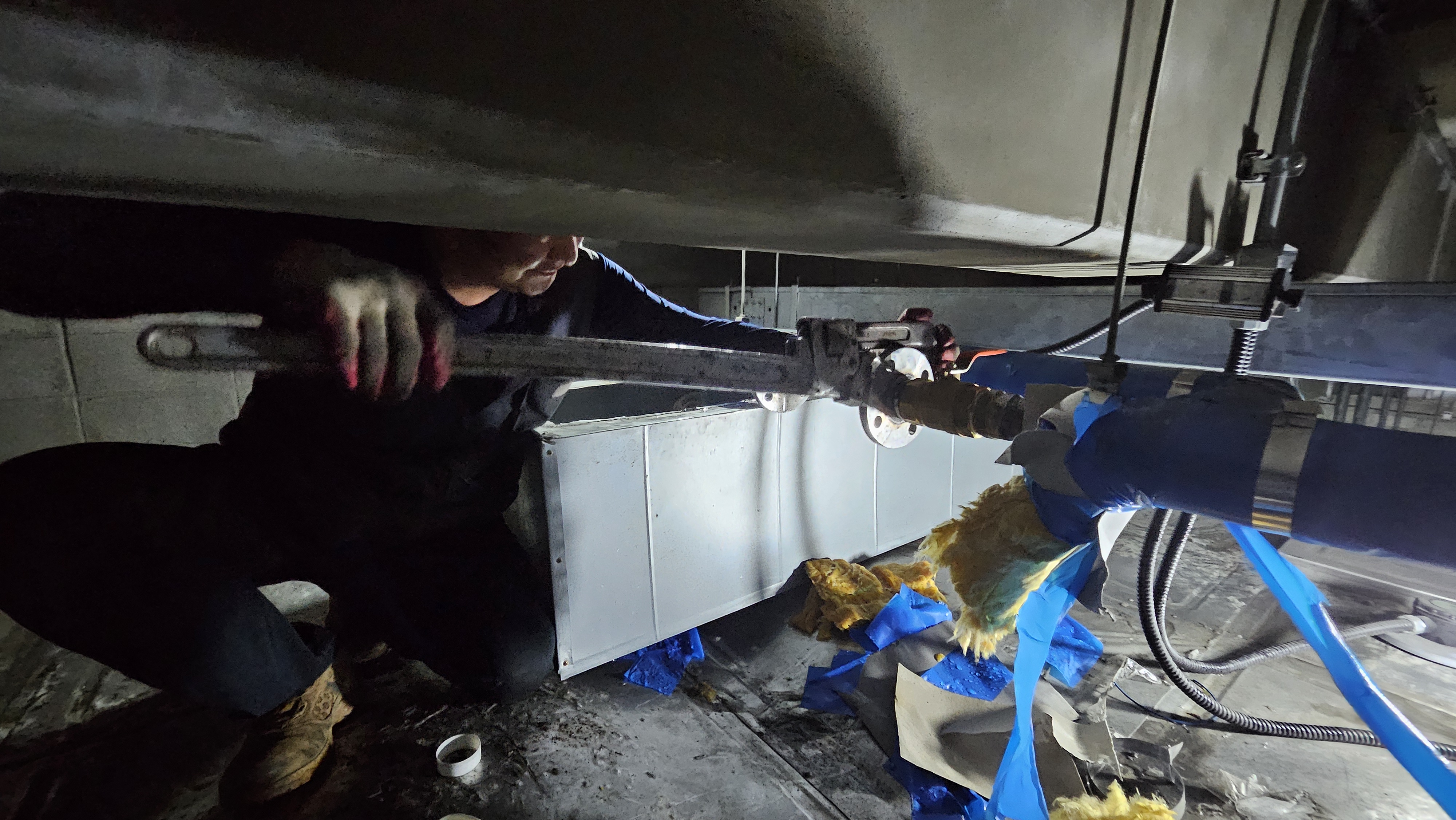

닥트가 정수위밸브 분해를 방해해서 닥트에 있는 그릴을 분해중입니다

보온재를 벗끼고 어떻게 분해및 교체할지 잠시 생각합니다

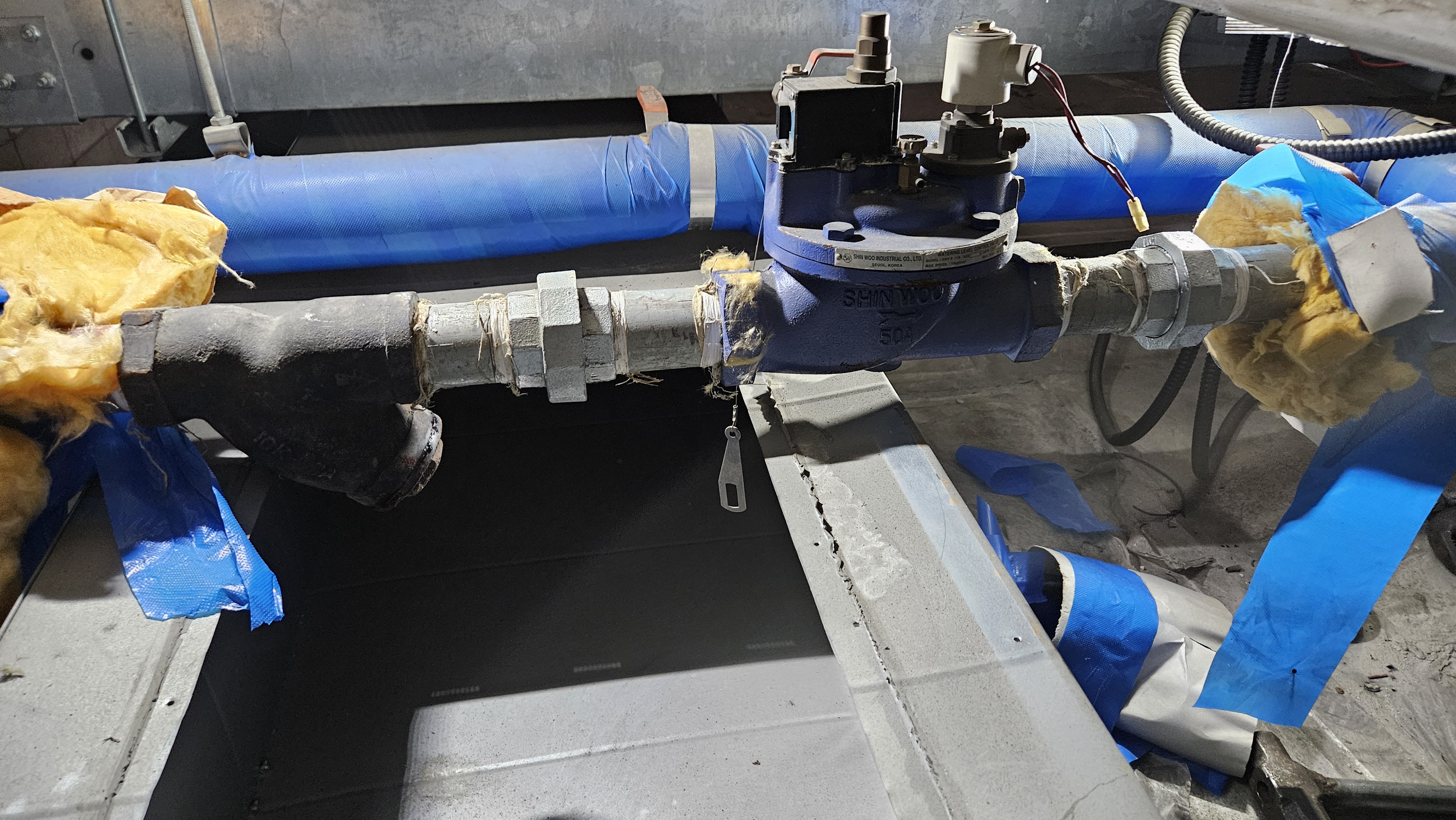

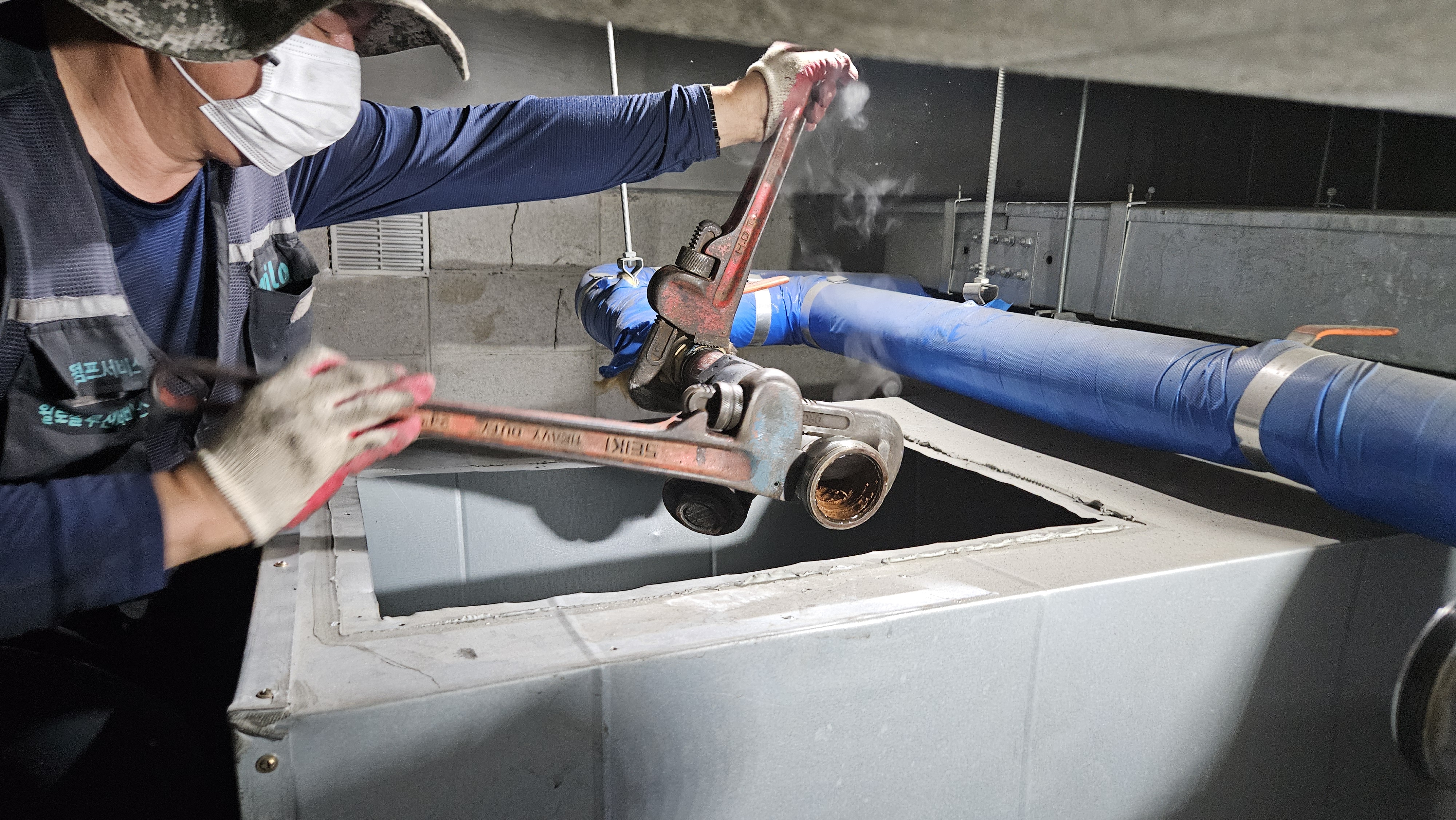

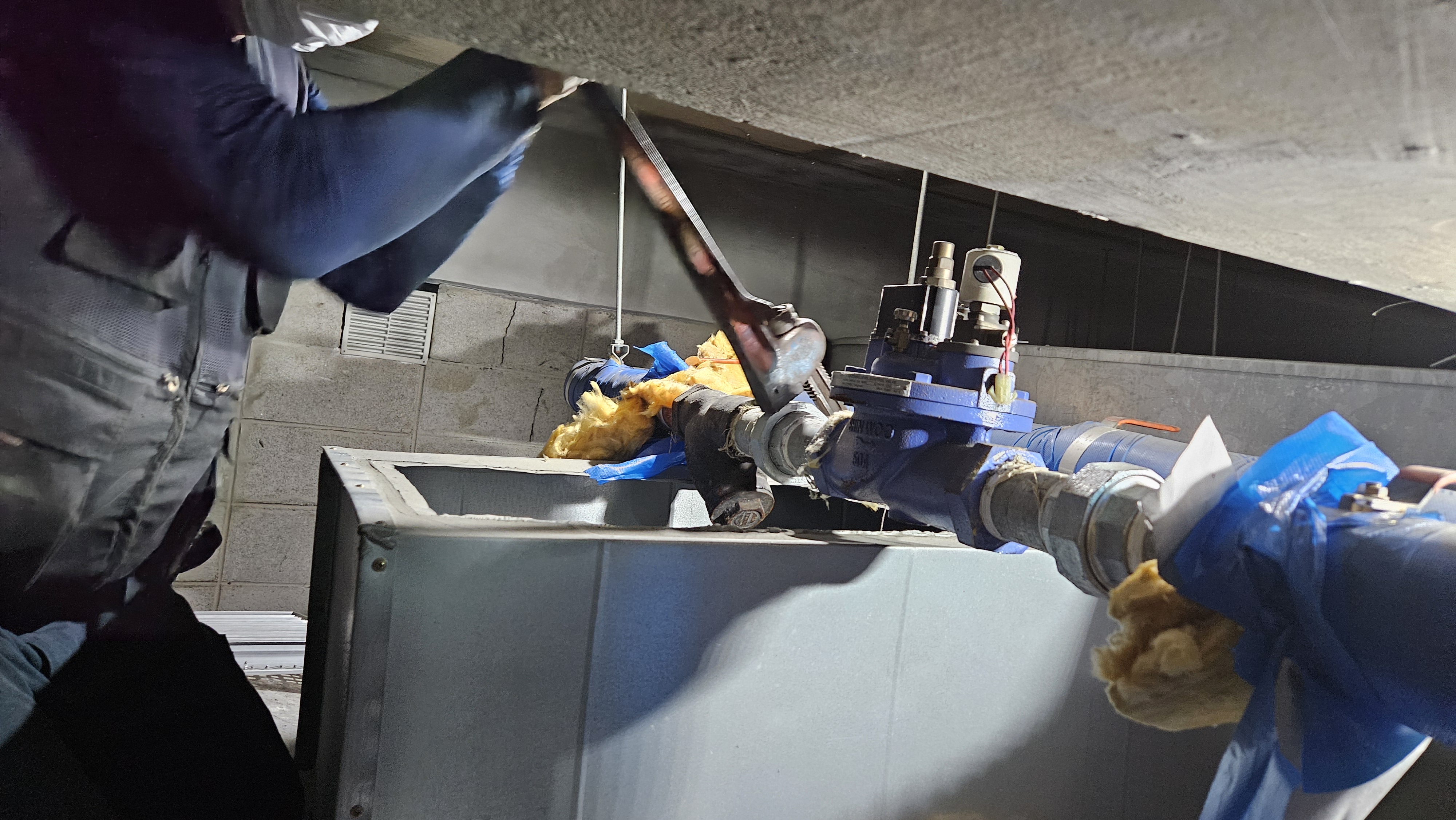

정수위밸브 양쪽 유니온분리

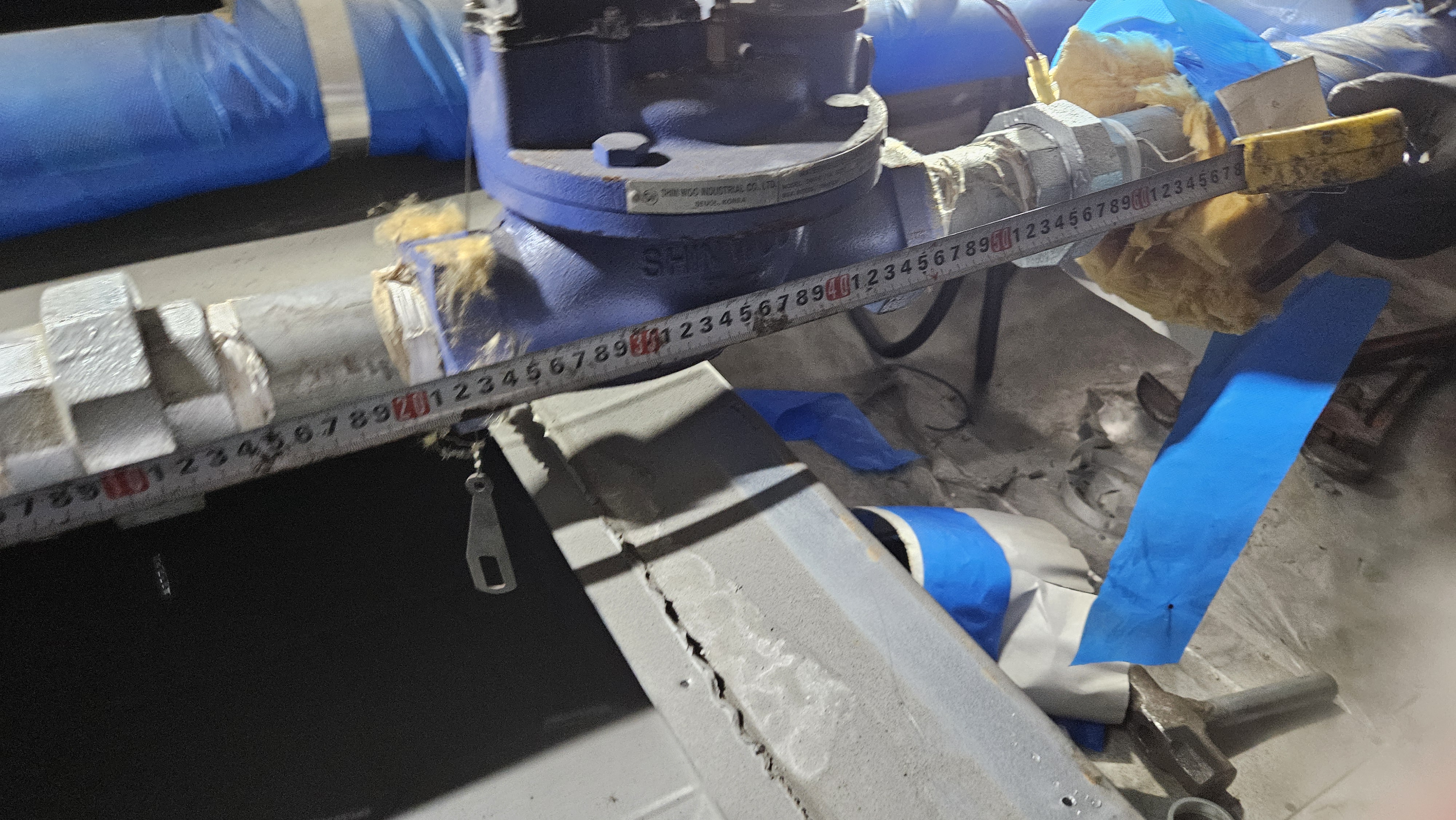

길이를 체크하고 또체크해야합니다

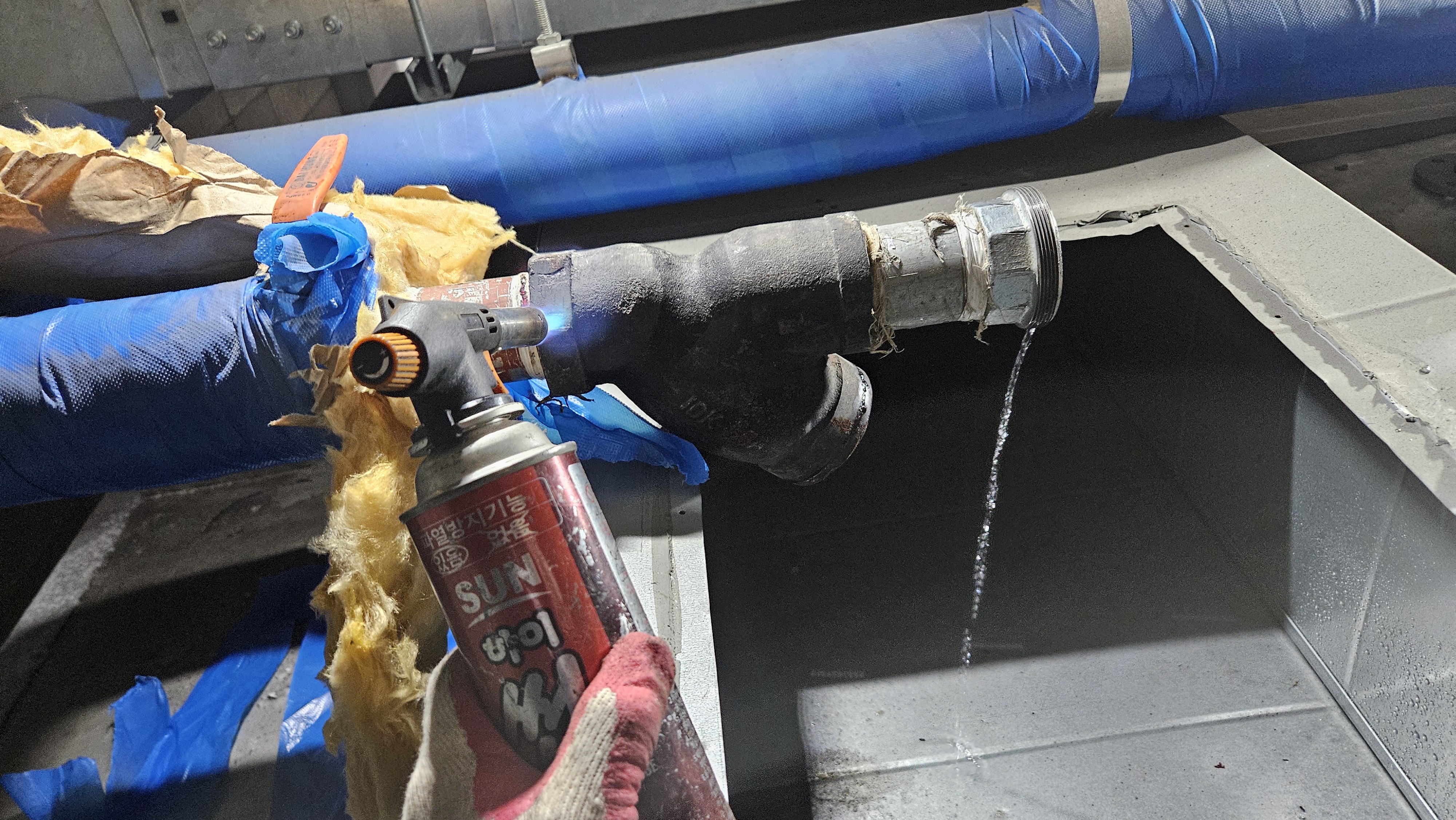

정수위밸브 전단 와이형스트레이너가 주물이라 같이 교체하기로합니다

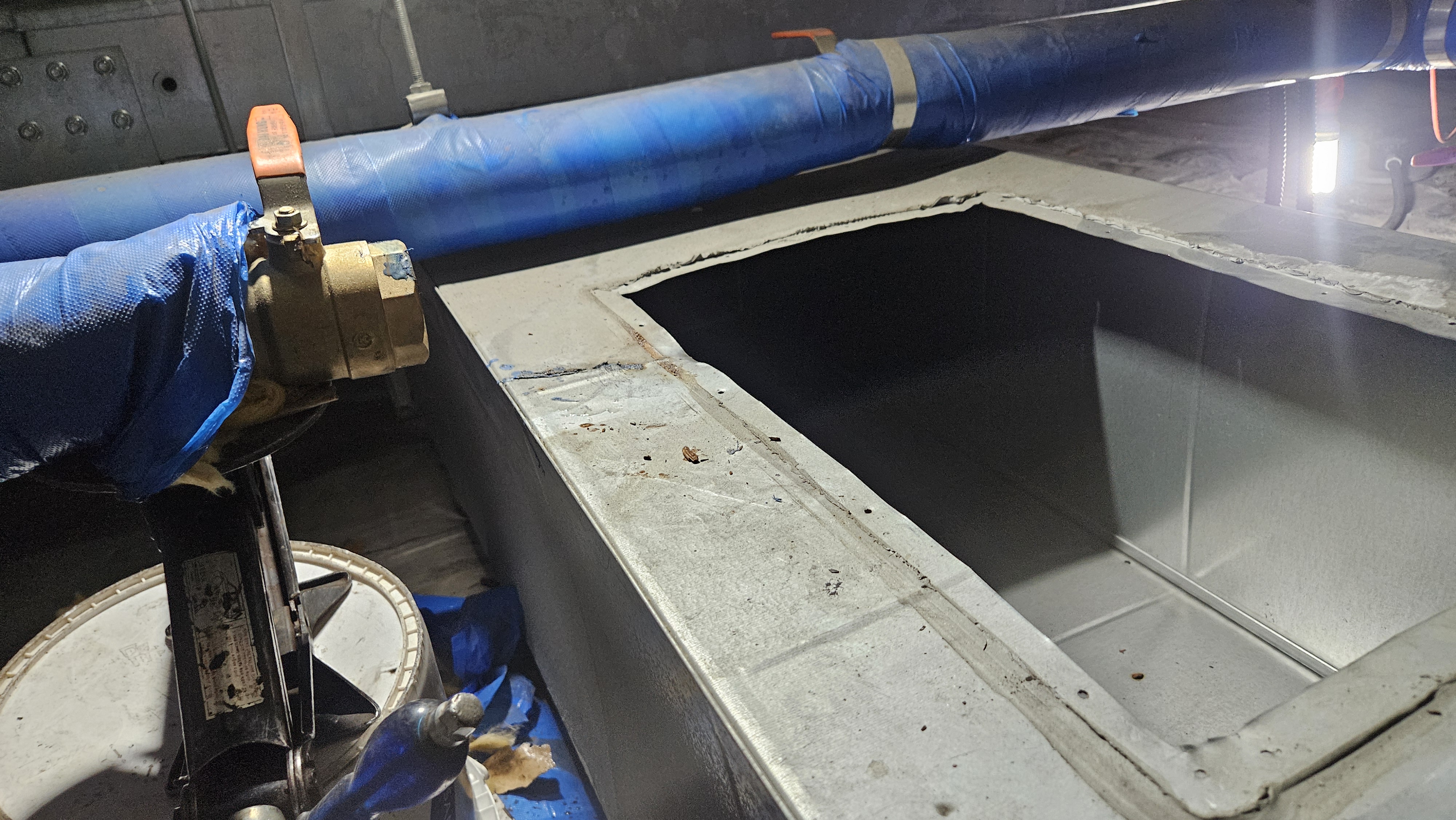

정수위밸브 차단밸브에서 차단밸브까지 모두 배관을 및 밸브 스트레이너를 해체 했습니다

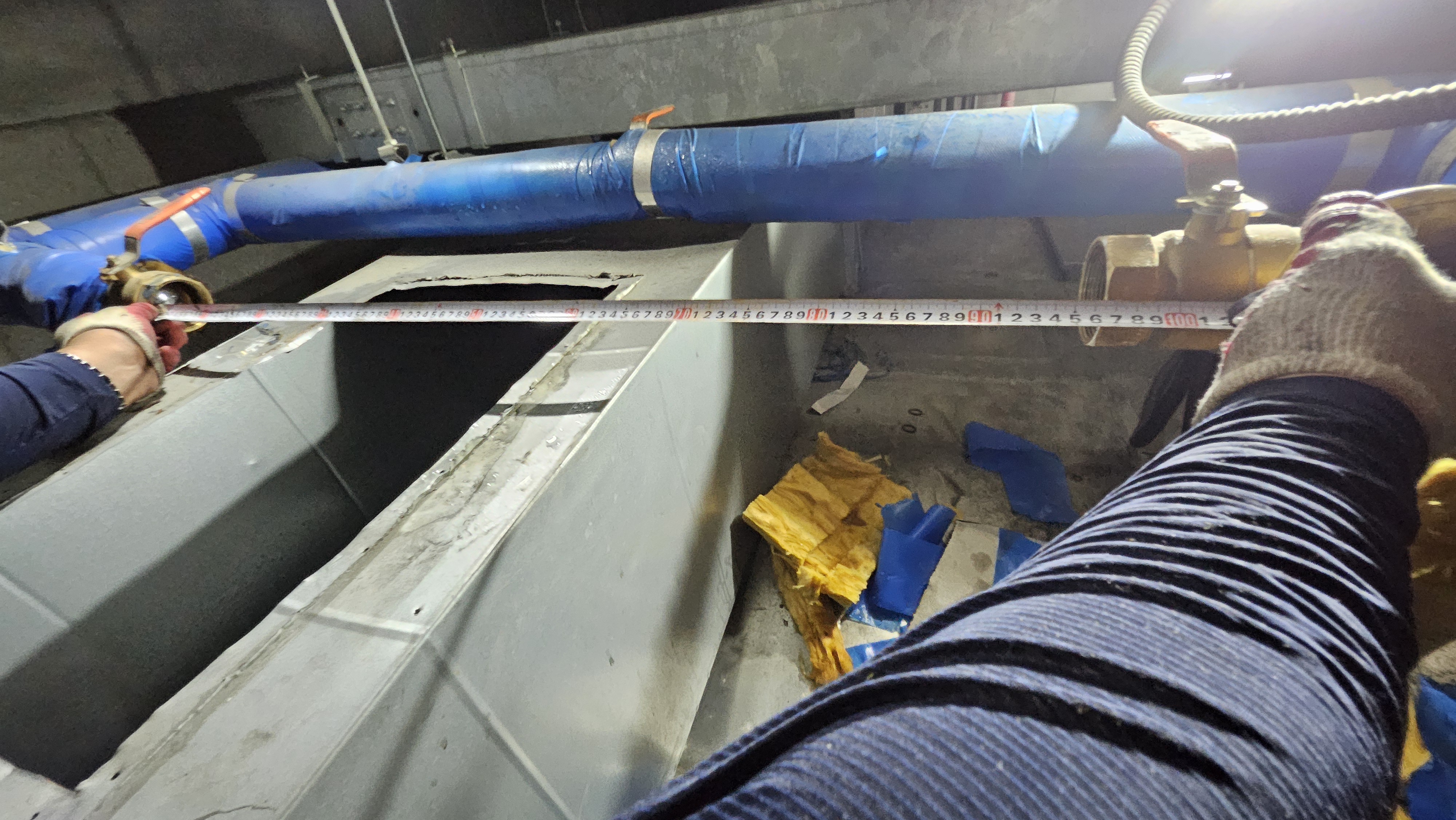

다시 길이 측정

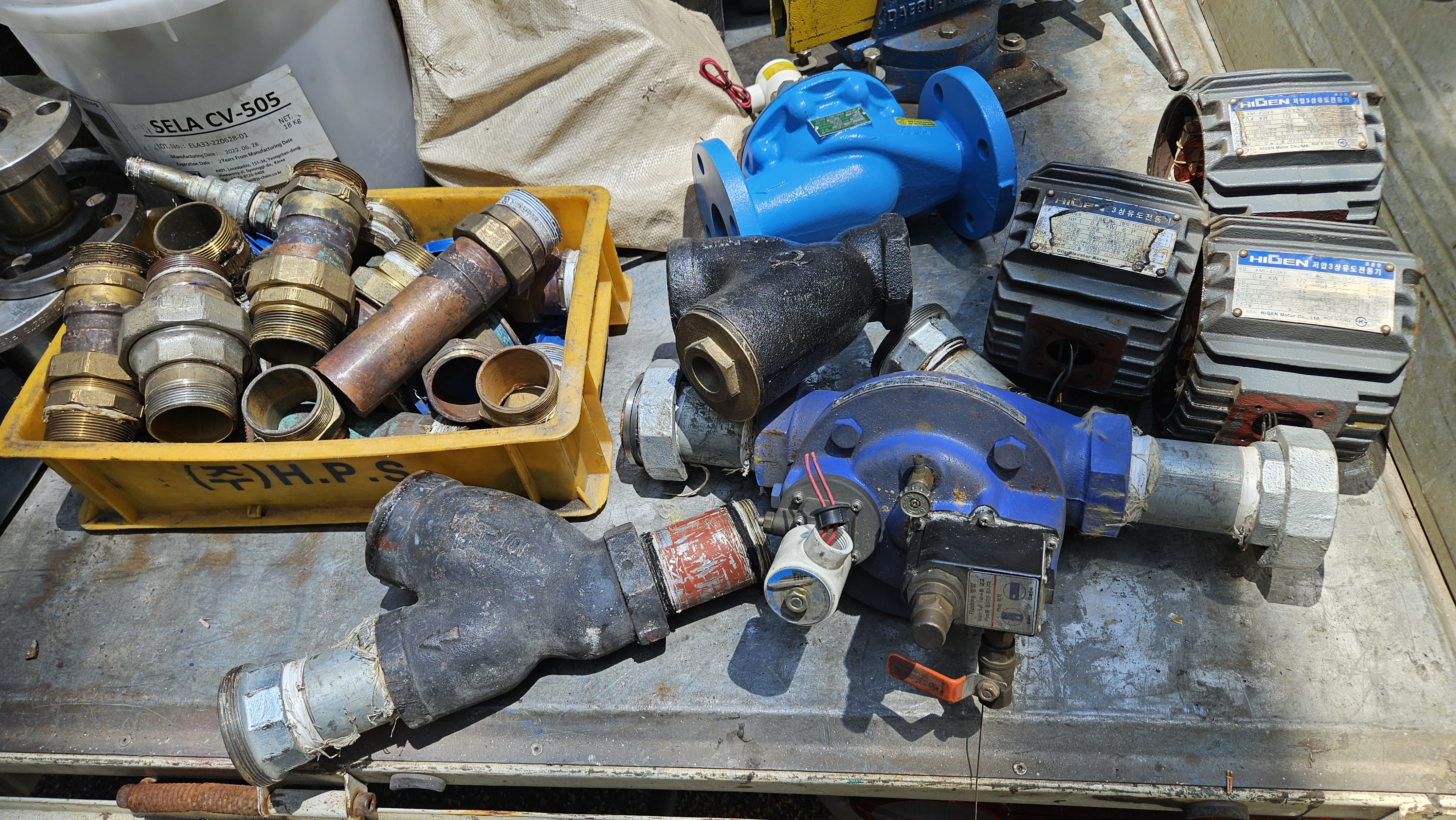

분해한 밸브 스트레이너 배관을 저수조 아래로 내리고

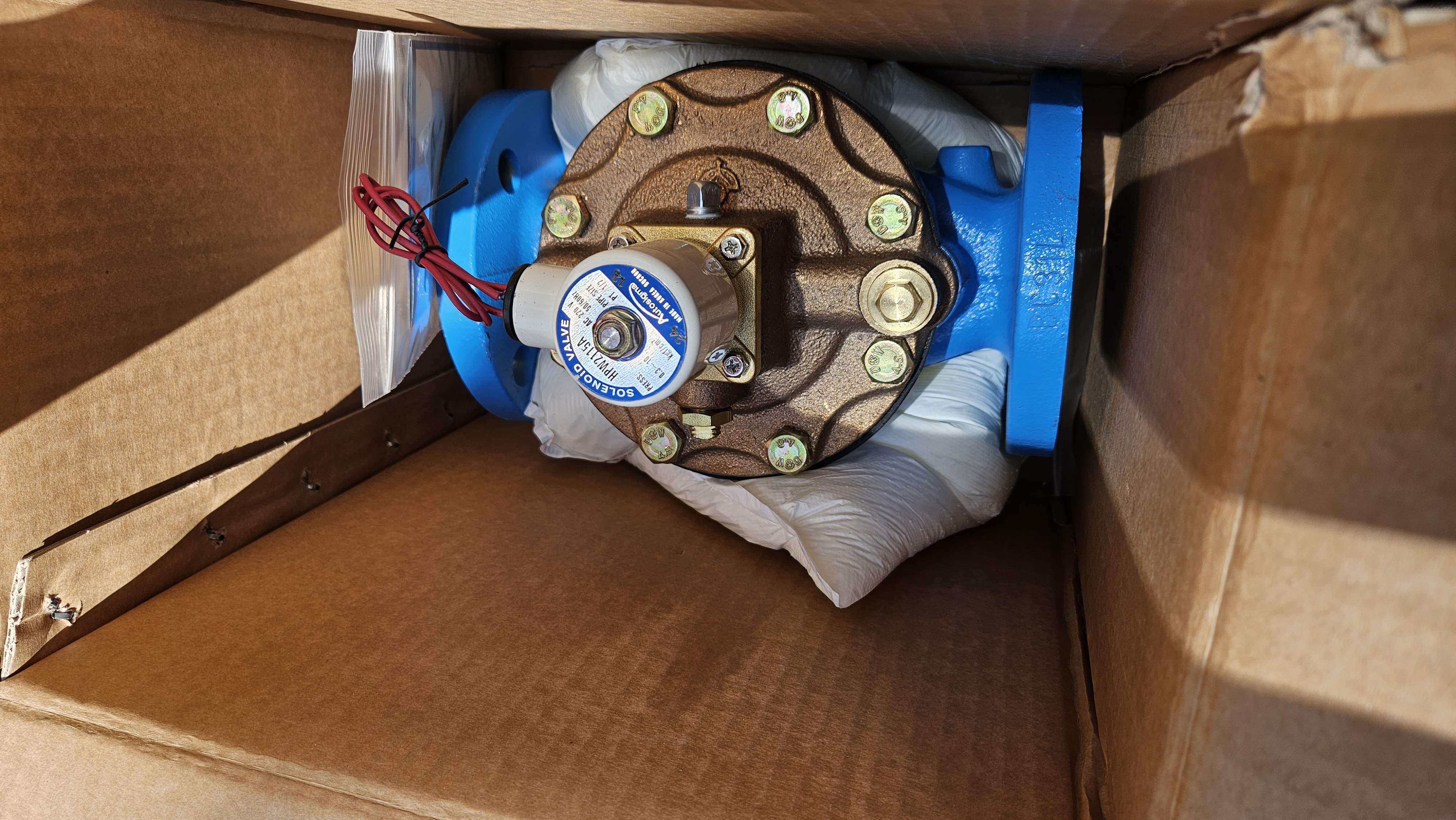

준비해온 삼양레벨콘트롤밸브 YAW-3 50A 모델입니다

교체할 정수위밸브와 비교샷

저희 대승엔지니어링에서는 항상 최신 제조품으로 교체작업을 진행해드리고있습니다

저희 대승엔지니어링에서 교체및 등록후 혹시 모를 이상시 A/S 는 본사 A/S팀으로 부터 2년간 받으실수있습니다

단 이물질 유입 센서 콘트롤이상시 유상이며

거의 A/S 발생은 없습니다

신우밸브와 삼양밸브는 서로 면간길이가 틀리기 때문에 거기에 맞게 배관수정이 이루어집니다

또한 호칭경50A 경우 신우정수위밸브는 나사산 타입 삼양은 후렌지 타입입니다

차에서 스트레이너에 배관을 조립합니다

후렌지도 부착합니다

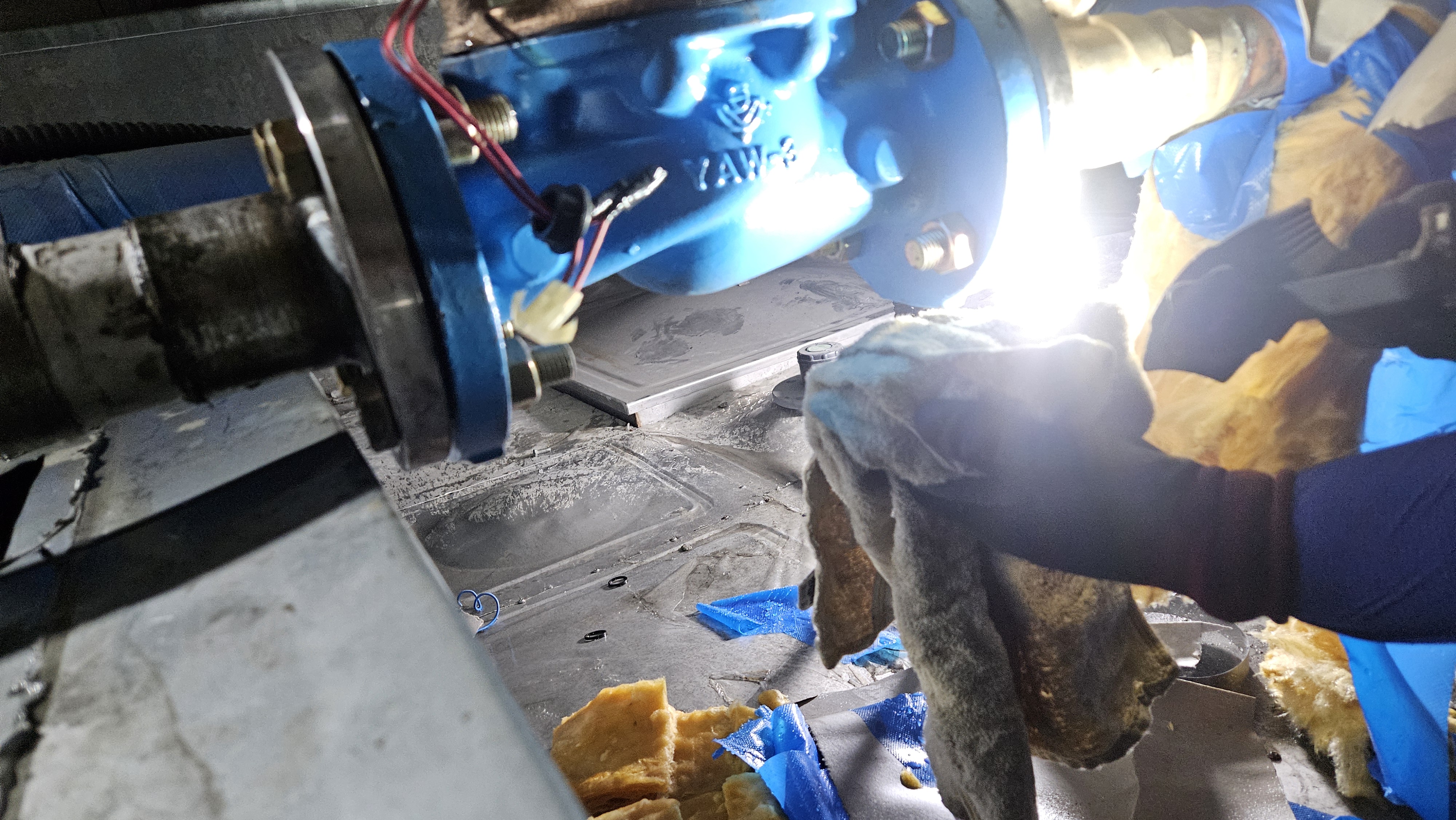

이제 준비한 밸브와 스트레이너 배관등을 갖고 저수조 위로 올라와서

조립을 합니다

만만치 않은작업입니다

힘은들지만 이렇게 밸브를 후렌지 타입을 사용하면 추후 이상시 상당히 시간절약이 됩니다

누수 확인

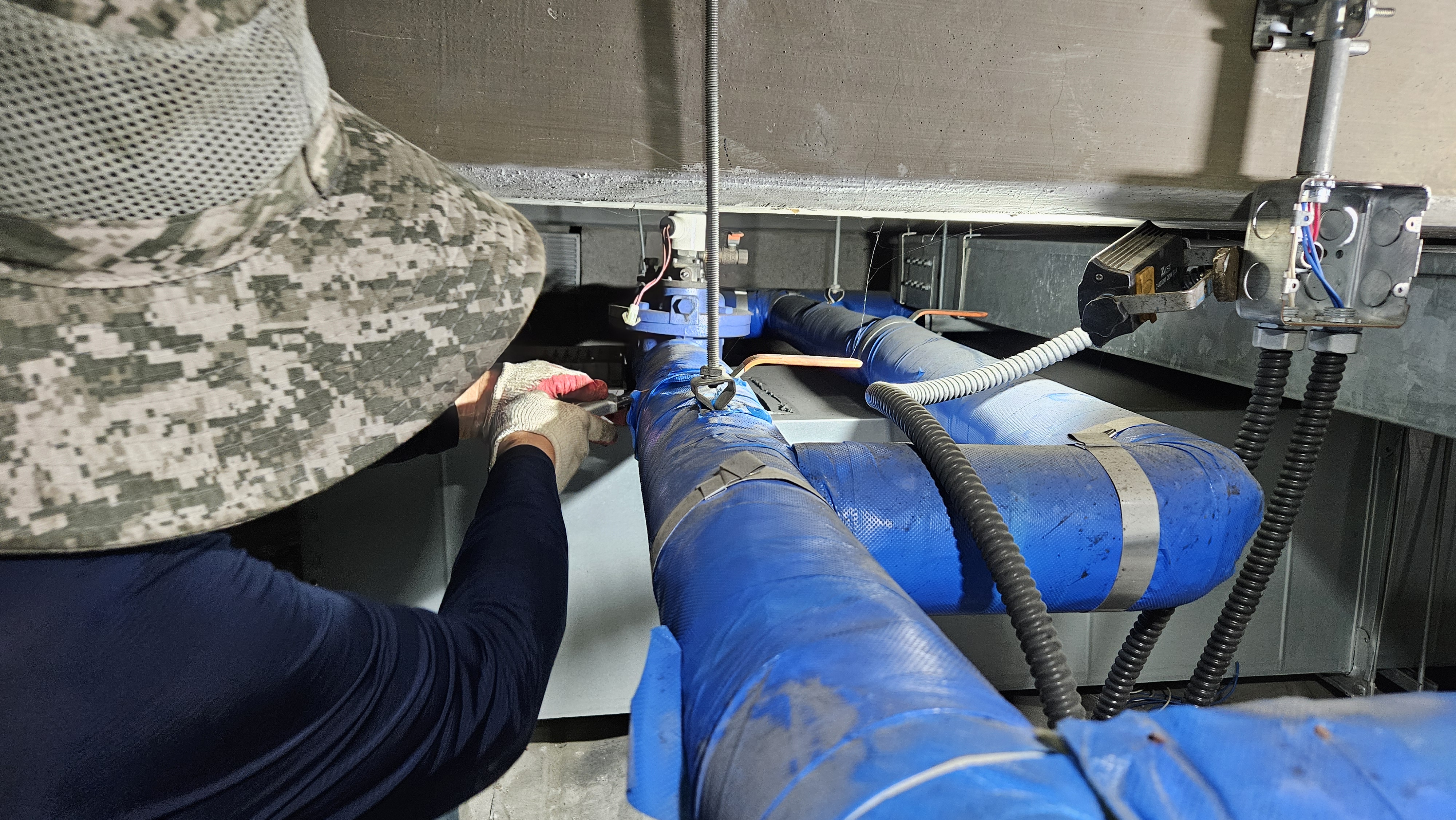

저희 마님께서 시운전후 보온을 하고 있습니다

시운전하는동아 저수조 점검구를 열어 이것저것 확인합니다

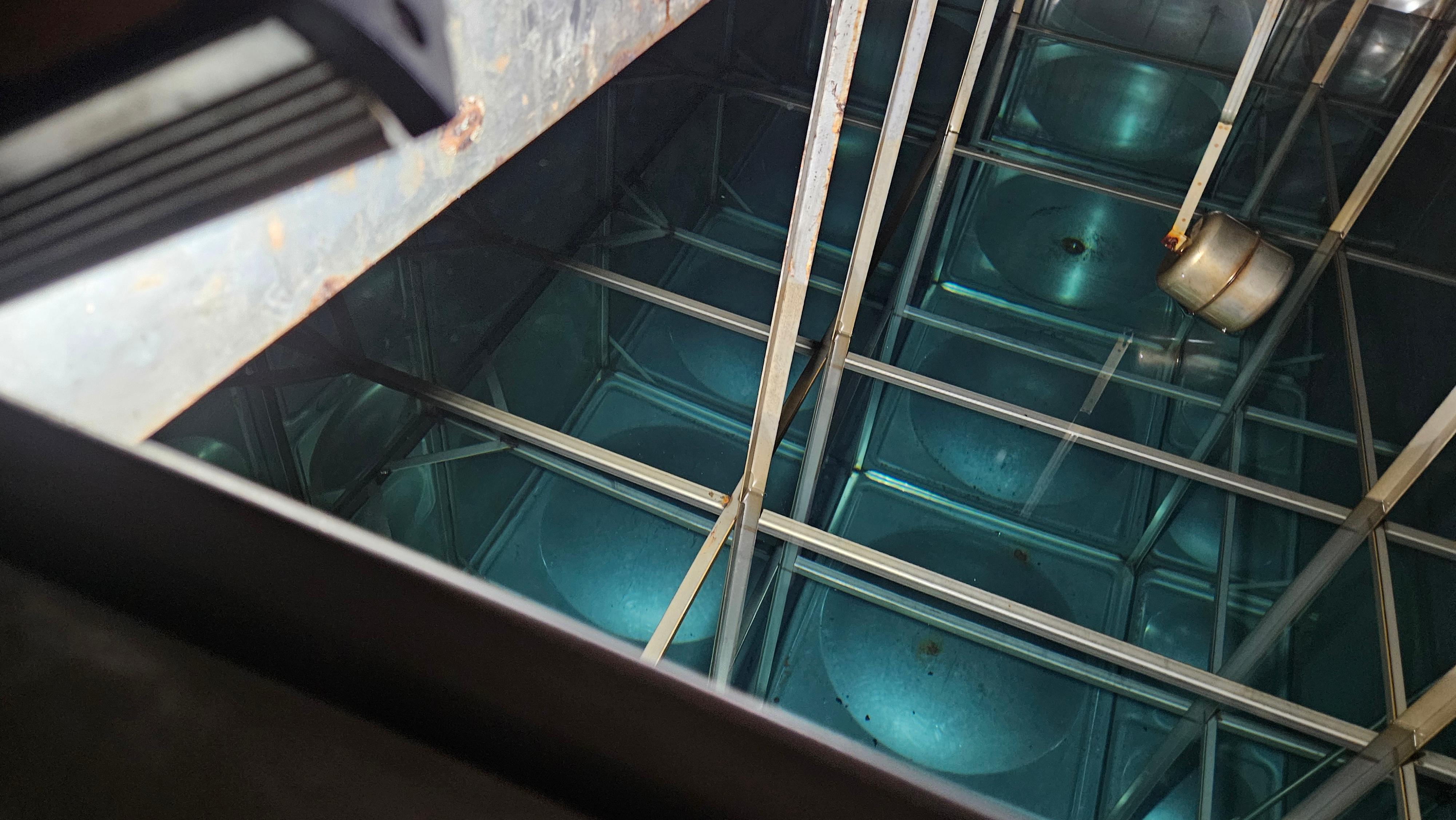

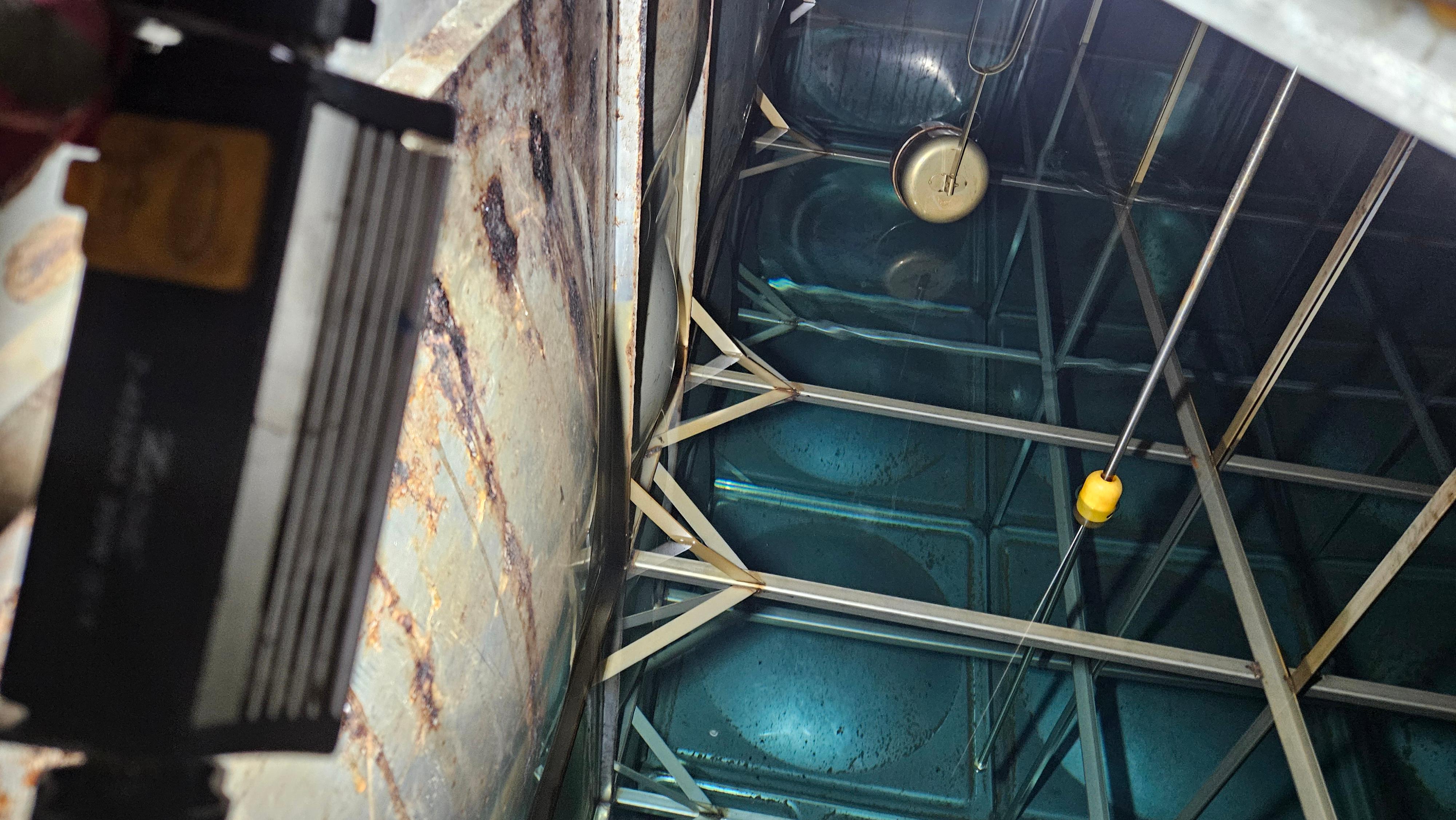

레벨센서는 투라인레벨제품 프론트타입 레벨센서입니다

다행히 2차 물넘침 방지를 위해 50A 수직형 볼탑이 설치되어있네요

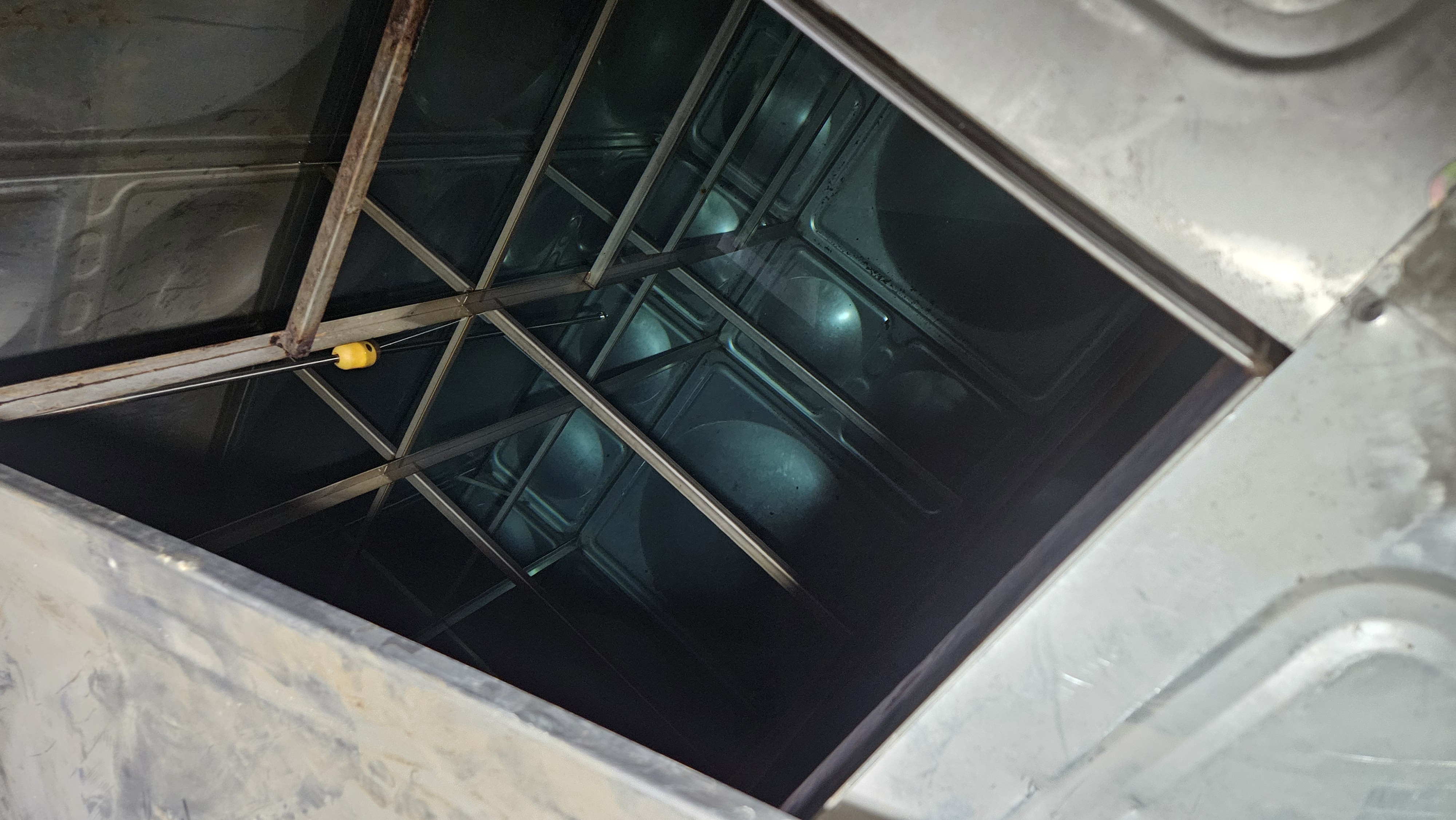

프론트 타입 레벨센서와 수직형 정수위볼탑 A탱크에 이어 B탱크도 확인

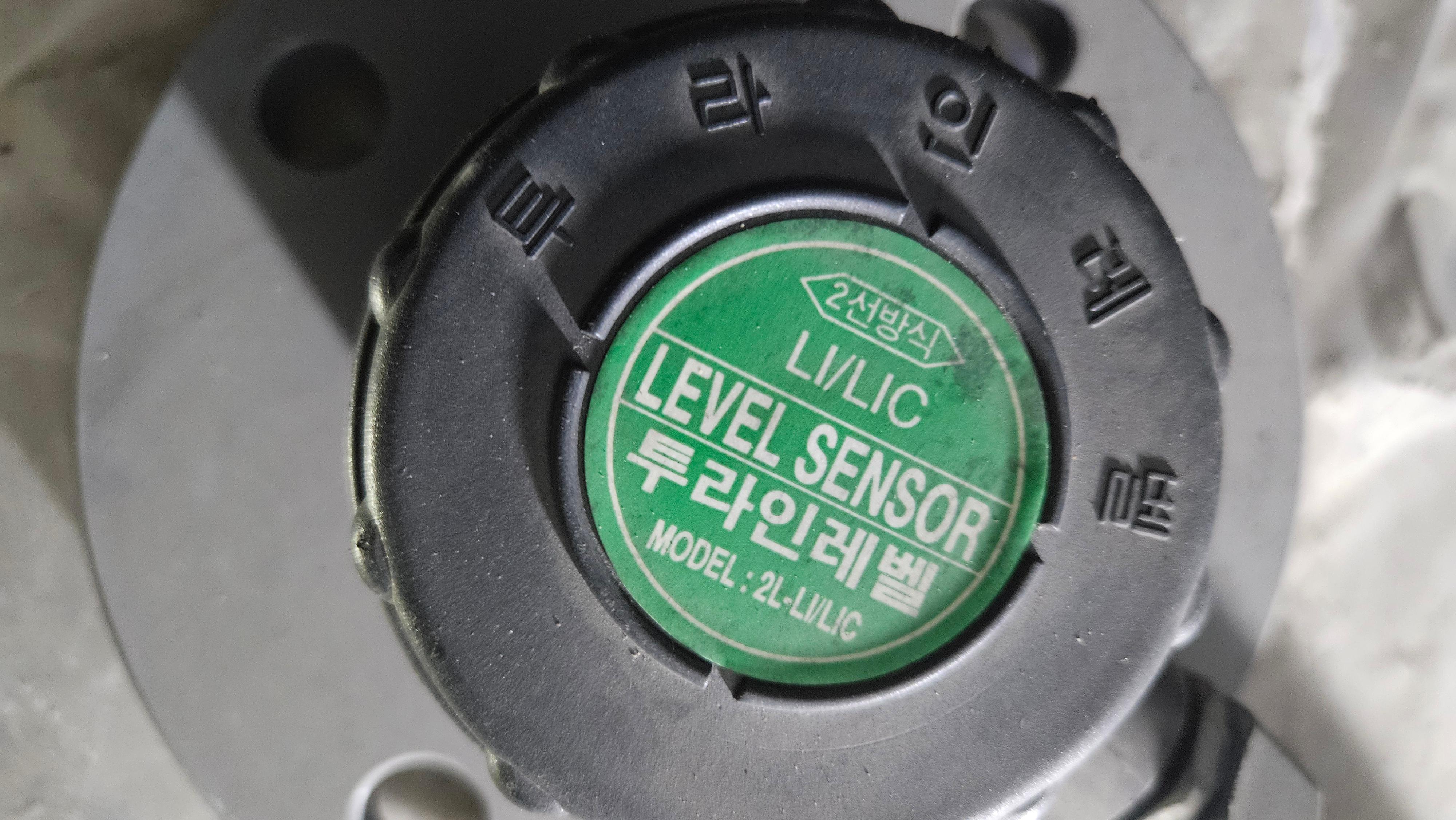

플롯트 타입 투리안레벨 2L-LI/LIC 모델입니다

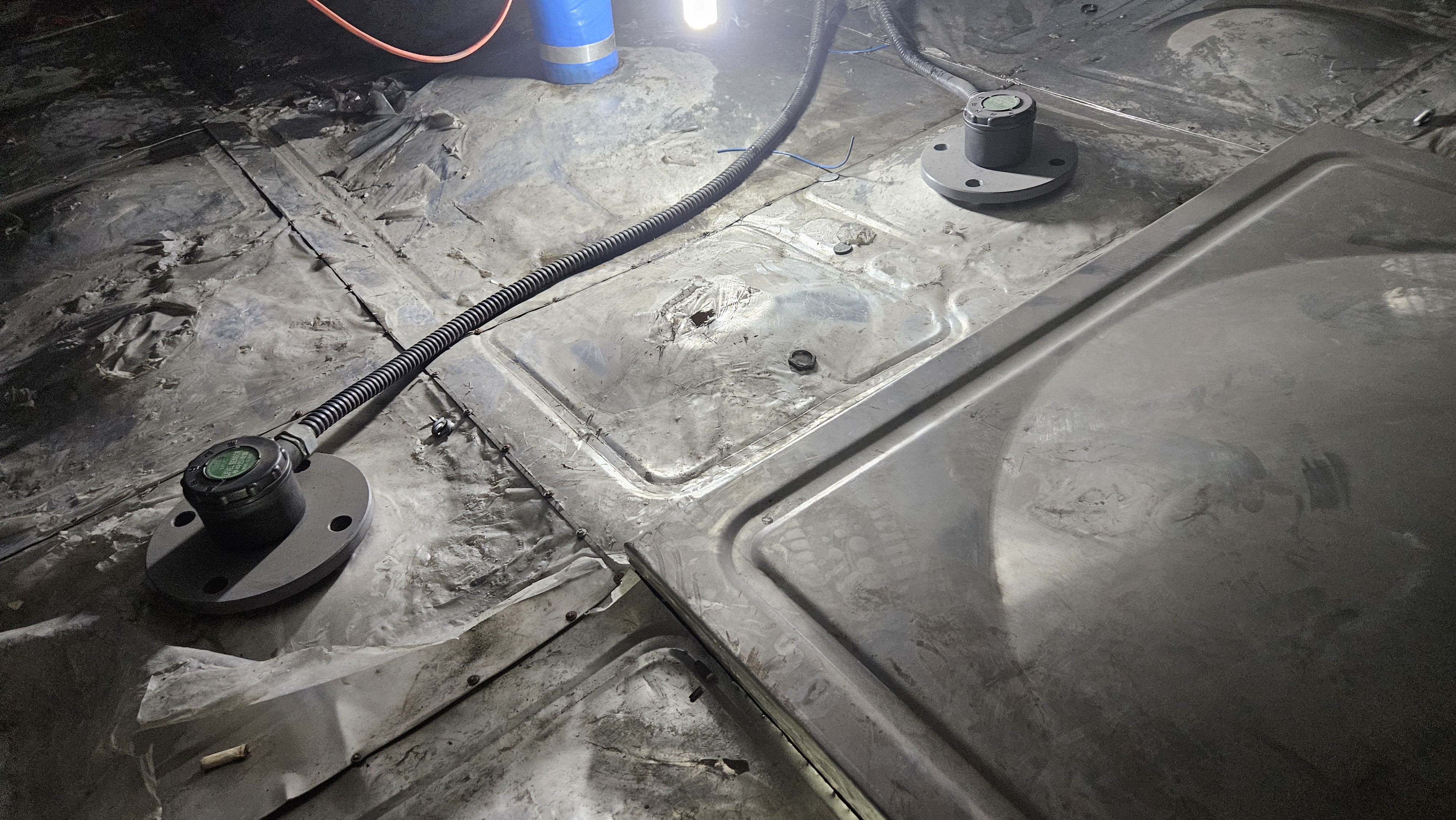

저수조 A탱크 B탱크 각각 설치된 모습입니다

내부를 열어 제작 길이 확인

보온완료 시운전완료

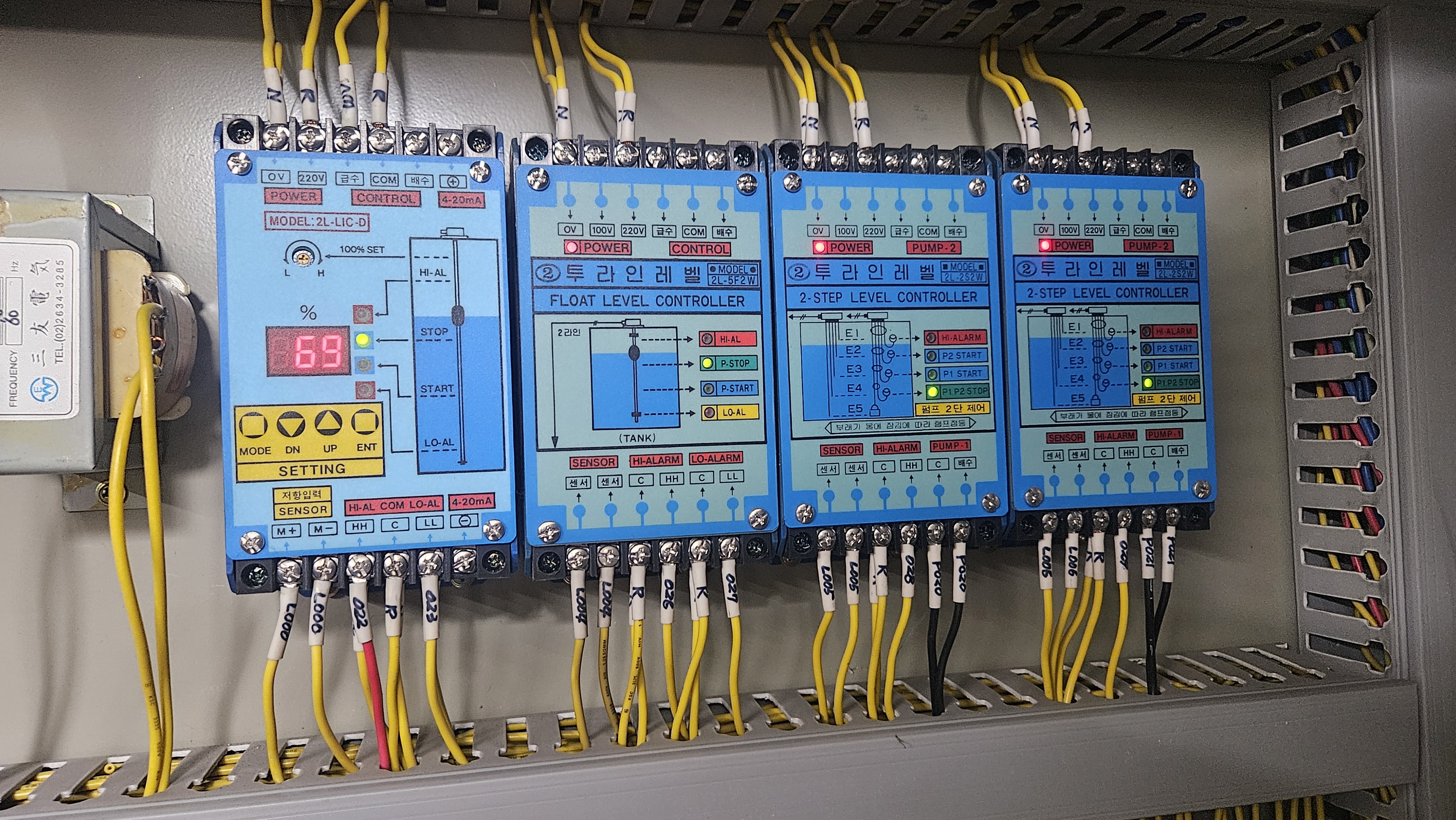

DDC판넬 2L-LIC-D 레벨콘트롤 STOP 정한%에서 정지후 이때 솔레노이드밸브 전원이 차단됨 5~15초후 정수위밸브가 제대로 닫히는지 확인하면 시운전은 완벽하게 끝나게 됩니다



DDC판넬 외부 확인
