인천광역시 부평구에 있는 모 오피스텔 건물입니다
2021년04월 저수조 정수위밸브 교체 작업을 해주었던곳입니다

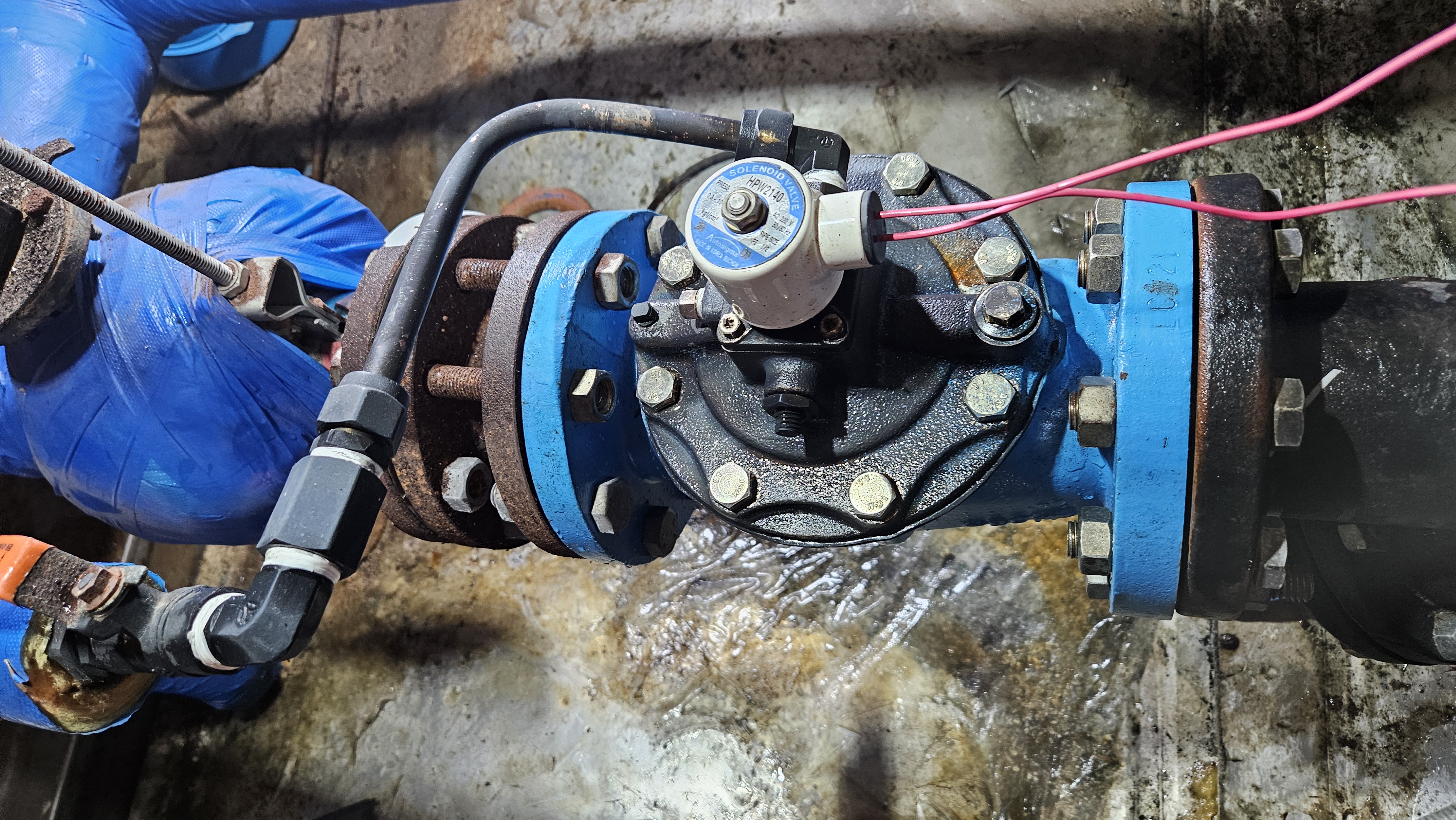

삼양정수위밸브 YAW-3 80A 로 새롭게 나온 솔레노이드밸브 일체형 모델입니다
저희 대승엔지니어링에서는 겸용타입일경우 점검이 용이하도록 솔레노이드밸브 전원선을 짹으로 만들어드리고
될수있는한 공간이 된다면 솔레노이드밸브 2차측에 볼밸브를 설치하여 솔레노이드밸브 이상을 쉽게 판단할수있도록 설치해드립니다
관리소장님께서 저수조 하이알람이 발생하여 연락을 주셨습니다
먼저 점검방법을 서로 전화로 통화하면서 확인합니다
고수위알람이 울렸을당시 솔레노이드밸브를 육안으로 봤을때 이상이 없으면 손으로 만져서 차가웠다면 정수위밸브 이상일경우가 많습니다
가장확실한방업은 자동제어판넬에서 레벨콘트롤러에 스타트 불이 들어오고 솔레노이드밸브에 전원이 인가되면
기본 정수위밸브열림입니다
이때 솔레노이드밸브 전원짹을 조심스럽게 분리 5~15초 늦어도 30초 안에 닫혀야 정상입니다
안닫힐경우 정수위밸브 이상
그후 설치해드린 솔레노이드밸브 2차측 볼밸브를 잠궜을때 정수위밸브가 5~15초후 늦어도 30초 안에 닫히면
솔레노이드밸브 이물질로 인한 솔레노이드밸브 교체 또는 청소 대부분 청소하시며됩니다
만약 볼밸브를 닫았는데도 안닫혔으면 정수위밸브 자체 이상입니다
이렇게 서로 통화로 점검을 해도 안되어
간단한 청소방법을 알려드릴려고 했으나 과장님께서 자신이 없다고 한번쯤 보고 싶다고 하셔서
유상이 되더라도 방문요청을 하셔서 바로 방문을 해드렸습니다
먼저 솔레노이드밸브 분해
크게 이상이 없습니다 그래도 다이아후램 부분을 청소합니다
상부 카바를 열고 하부케이싱에서 상부케이싱으로 물이 들어오는 배관을 점검합니다
이물질이 발견되었습니다
파이롯밸브 오링부분이 유로를 방해한것 같습니다
다이아프램 이상유무확인후 이물질제거 상부카바를 조립하고 후래씽작업을 합니다
파이롯부분과 스크린 이물질제거후 조립
저수조 기어식레벨센서
레벨콘트롤러 수위값을 조정하여 START에 램프가점등 솔레노이밸브 전원인가 솔레노이드밸브가 열리고
솔레노이드밸브 2차측 배관으로 물이 떨어지며 정수위밸브 본체가 열림니다
솔레노이드밸브 전원을 차단하자 10초정도 있다 스므스하게 잘닫힙니다
저수조에 수위가 올라가고 레벨콘트롤러에서 STOP 지점에 램프가 점등 솔레노이드밸브 전원이 차단되고
10초후 정상적으로 정수위밸브가 닫혔습니다
