서울특별시 서초구에 있는 모 주상복합건물입니다
관리실장님으로 부터 몇장에 사진이 문자로 왔습니다
작년에 인연이 된 실장님이신대
정말 대단하신분입니다
항상 6하원칙에 의하여 사진포함 어떤걸 어떻게 해야할지 문의를 하십니다
보내주신 사진을 보면서 설명드립니다

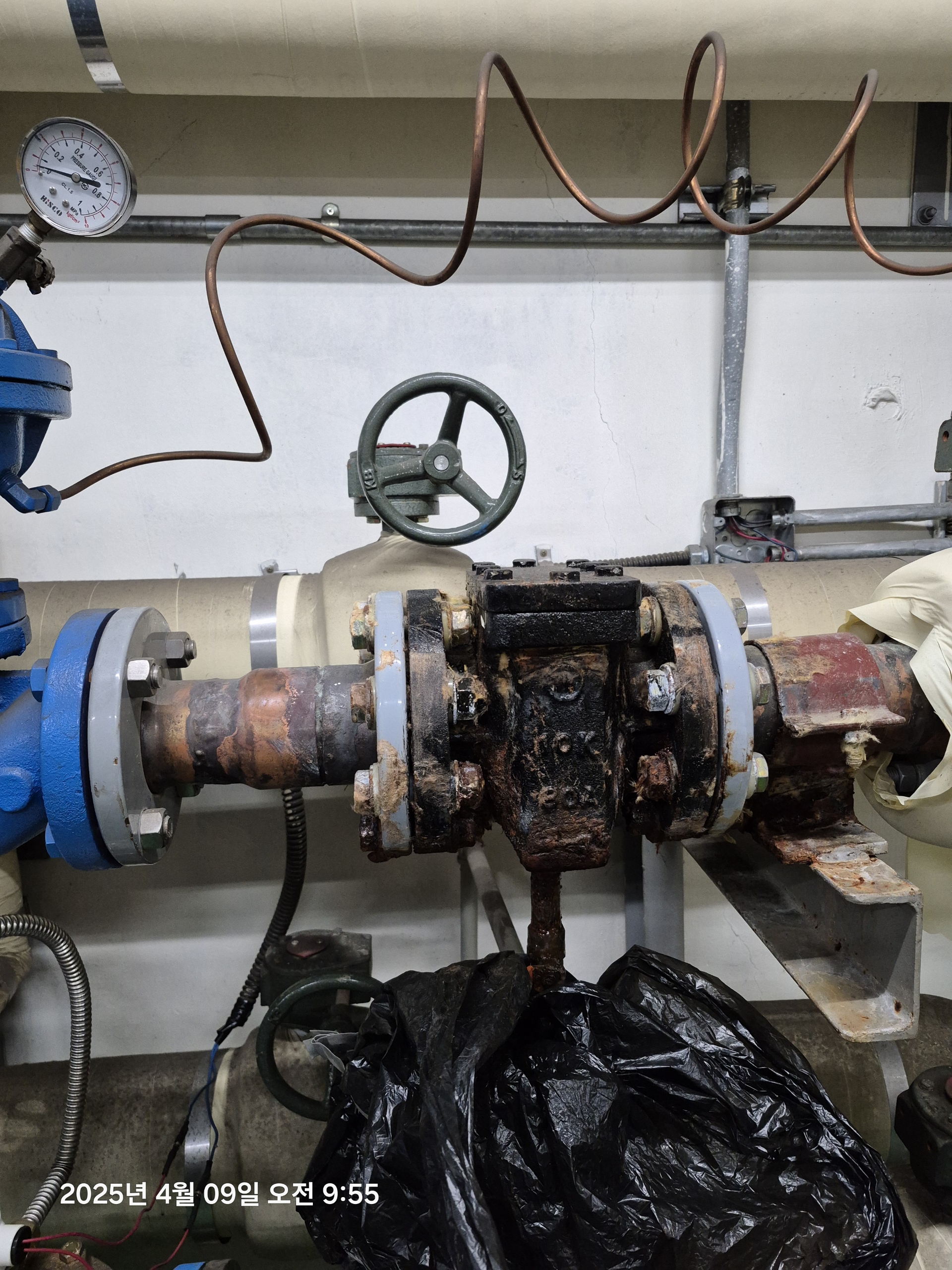

오메가 스트레이너 입니다
스트레이너는 어떠한 주요 밸브 또는 펌프등 전단에 설치되어 이송되는 액체에 포함되어 있을수 있는 이물질을 걸러 주는 역활을합니다
두번째 사진 살짝 좌측을 보니 차압유량밸브가 보입니다
위 두장의 사진을 보고 오메가형 스트레이너가 누수가 되어 지적을 받았다고
어떻게 조치를 해야하느냐였습니다
전체적인 기장과 오메가스트레이너 기장을 측정해달라고 했습니다
위 사진을 바탕으로
검토 더이상 오메가스트레이너가 나오지 않고 신품경우에도 면간길이가 틀려
와이형 스트레이너로 교체하기로 함
틀려지는 길이는 단관을 제작하여 맞추기로 함
위 사진을 보니 오메가 스트레이너는 80A 차압유량밸브는 65A
이경이라 80A에서 65A로 줄어드는 스텐레듀샤를 사용하고 남는 부분은 연장용접으로 제작
스텐용접레듀샤에 80A 파이프 덧데어 길이 맞춤

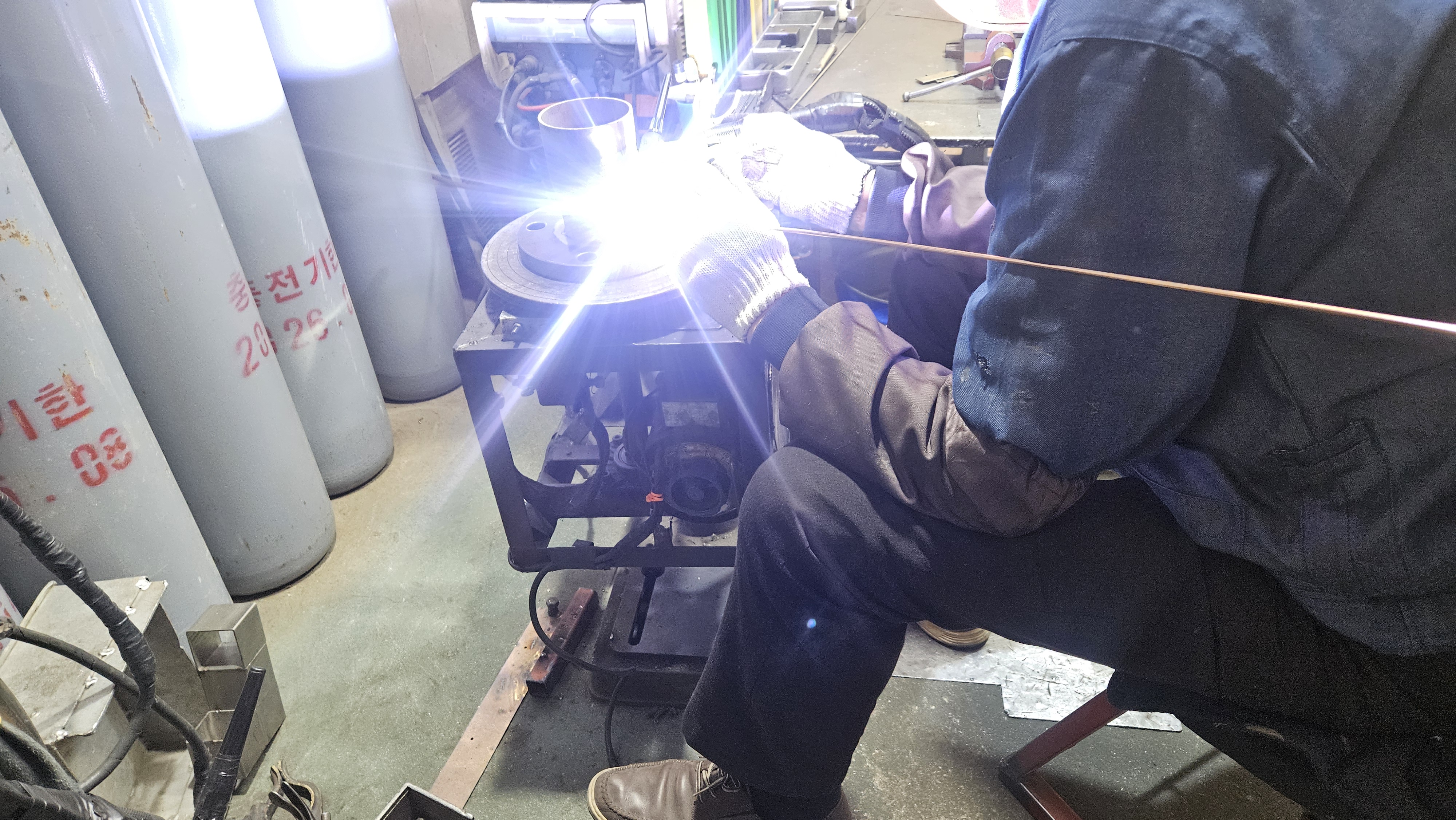

후렌지 부분용접
와이형스트레이너와 이경단관 준비

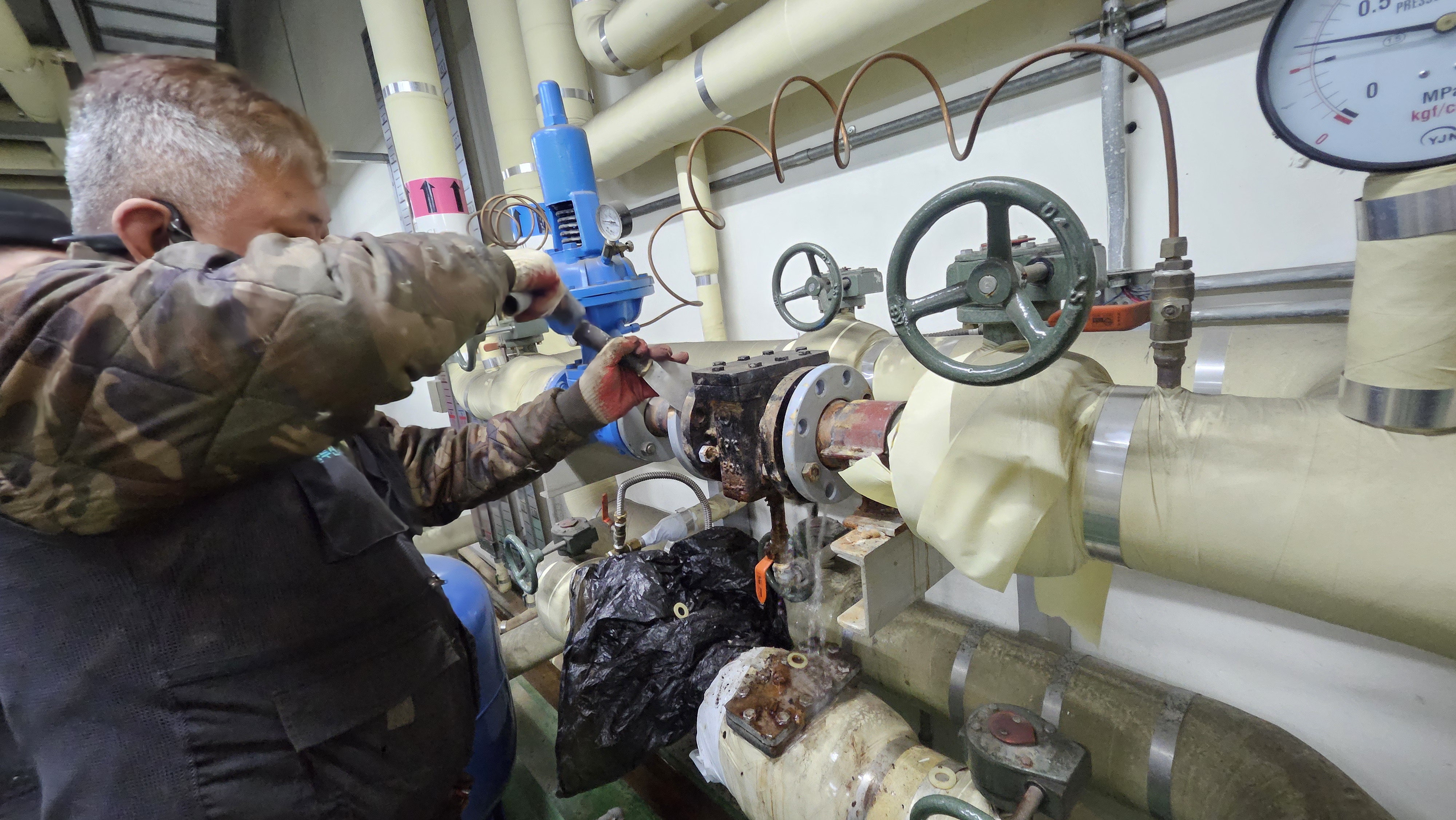

기존 오메가스트레이너 제거중
하부에 퇴수 밸브를 백관으로 설치해놓아 부식으로 인한 누수발생으로 생각됨
스트레이너와 단관분리후 후렌지 부식제거중
후렌지 크리닝
오랜사용으로 오메가스트레이너 내부 부식이 심함
와이형스트레이너와 제작해온 이경단관조립중

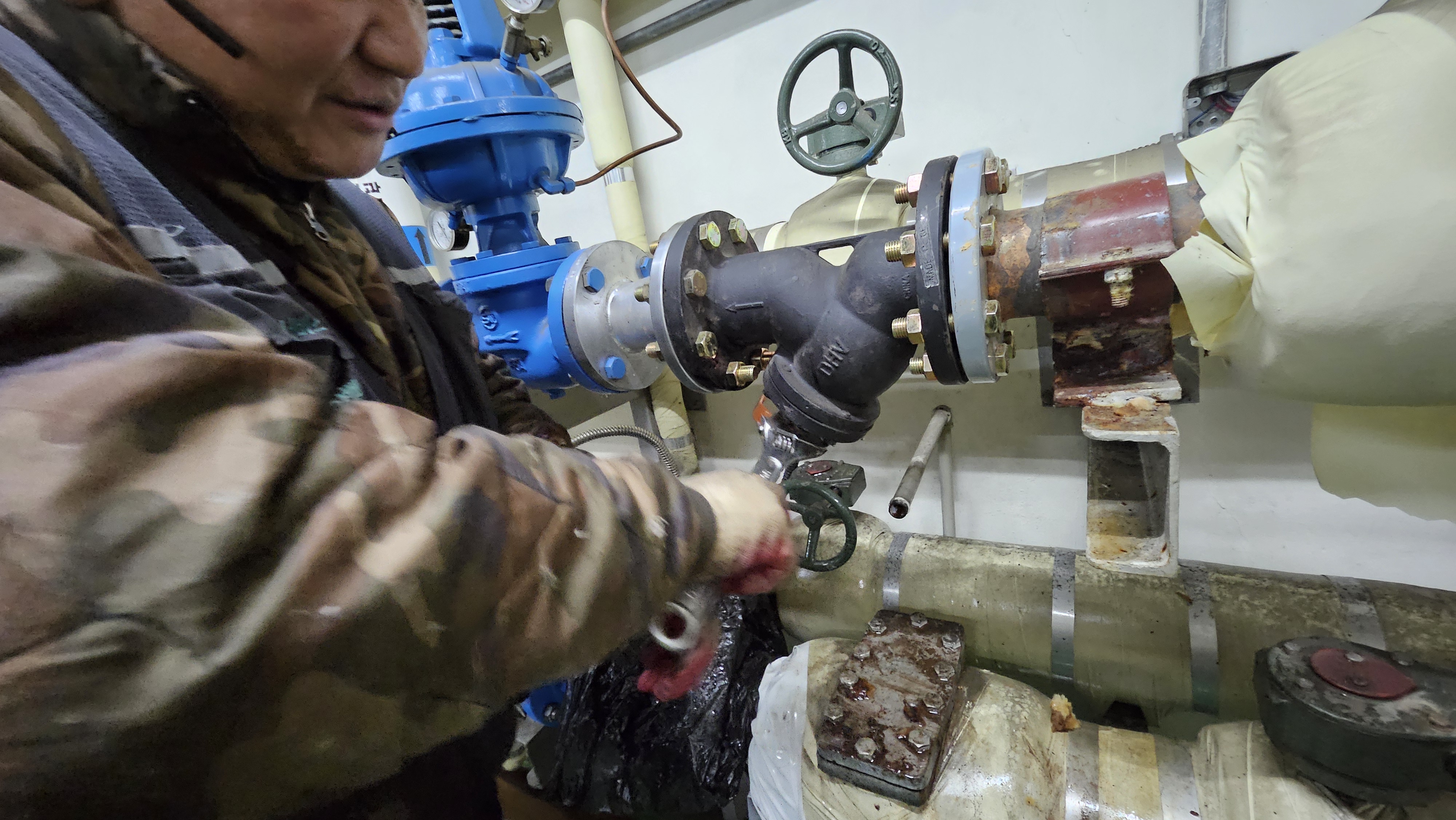

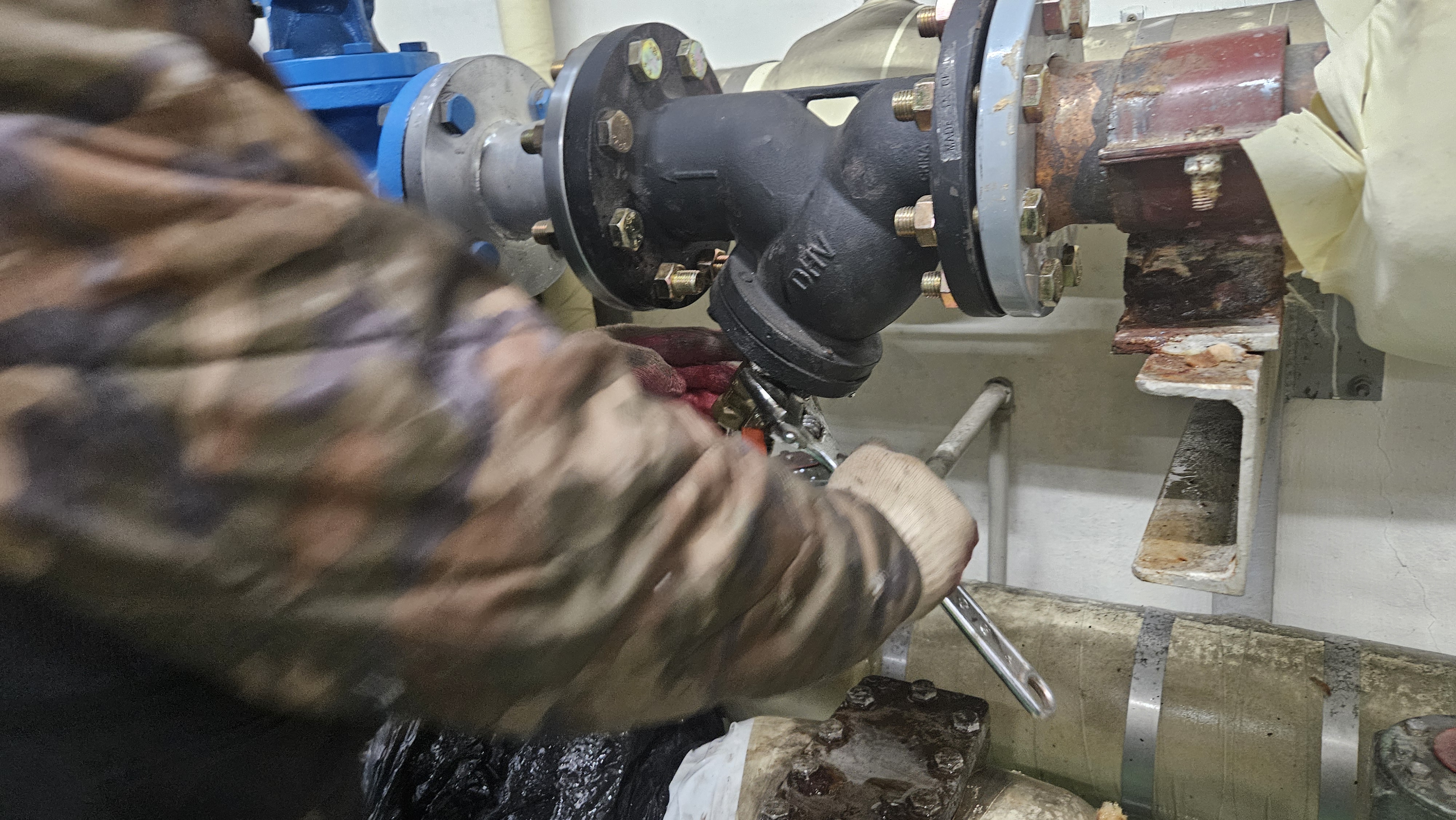

와이형스트레이너 이물질제거를 위한 퇴수밸브설치중
기존 퇴수 배관과 연결
죄우측 기어식버터플라이밸브 열고 누수확인중 작업완료
