옥상 옥내소화전 보조(충압)펌프 구리스패킹타입 누수로인한 메카니칼실 타입으로교체 DWP40 2.2kW 3마력

경기도 부천시에 있는 모 분체도장공장입니다

회전기기 문제시 저희대승엔지니어링과 지속적인 인연을 갖고 있는곳입니다

이번엔 공장장님께서

몇장의 사진과 문의를 주셨습니다

공장특성상 별도의 기계실이 아닌 옥상고가수조 바로밑에 소방펌프실만 별도로 있고

보조펌프인 충압펌프에서 많은 물이 나와 이번 추위에 벽에 고드름이 심하게 생겨 겨우 겨우 제거를 했다고 합니다

또 공장이다 보니 방수가 제대로 되어있지 않아 3층 중간에 설치된 소방펌프실에서 누수가 발생 3층화장실 2층 사무실까지 천장에 물이 떨어진다고 합니다

현제는 겨우겨우 물떨어지는곳에 물길을 유도 했다고 합니다

​

보내주신 사진을 보니 나사산타입인 오래된 웨스코펌프입니다

축봉장치는 구리스패킹타입입니다

평상시 똑똑 물이 윤활제 역활을 해야하는 타입입니다

오래사용하면 패킹이 경화되어 운전시 물이 비산됩니다



소방주펌프 사진도 보내주셨습니다

주펌프경우 소방점검받을때만 시운전되기때문에 오랜사용에도 별다른 문제점이 없습니다

소방보조펌프 라고 하는데 소방충압펌프가 맞습니다

배관에 압력이 떨어지면 그때그때 주펌프보다 먼저 가동이되어 압력을 충압시키기때문입니다

유화펌프라고 써있네요

예전에 청계천등에서 수많은 펌프업체가 있어서

구경 40A 0.06루베 양정40M 이런부분이 중요합니다

위 사진을 바탕으로 공장장님과 의견을 조율하고

저희 사무실에서 바로 옆이라 방문했습니다

생각보다도 설치상태가 상당히 메롱입니다

어떻게 방진가드에 시멘트도 안넣었네요

축봉장치에서 떨어지는 물길을 유도했다고 하는데 아직도 땅으로 떨어지는게 더 많습니다



베드 높이 측정

펌프 토출까지 높이 측정

흡입측 센터 높이측정

다시한번 충압펌프 명판체크

모터는 일흥전기제품이네요

2.2kW4P 3마력4극 입니다

여기서 중요한부분은 3마력경우 예전엔 프레임20년 전쯤 지금도 가끔 사용함

112S 프레임에서 100L 프레임 두가지가 존제합니다

프레임이 같아야 펌프와 모터 축정렬이 욉니다

위 전반적인 상황을고려해서

대영파워펌프 웨스코펌프 로 준비했습니다

DWP40 MGB2.2kW

대영파워펌프 웨스코펌프 구경40A 메카니칼씰타입 3마력용입니다

명판을 보시면 아시겠지만 위에 기존펌프 명판과 동일한 사양으로 주문을 해야합니다

양정 과 유량

전체적인 소방펌프 사진

교체전 압력도 체크

예전엔 이렇게 옥내소화전 보조펌프라 했지만 지금은 충압펌프라 해야합니다

공장이다 보니 아는사람이 없어

복합식수신기에 가서 알람등을 차단합니다

기존 모터는 권선확인 이상없으면 베어링교체후 재사용합니다

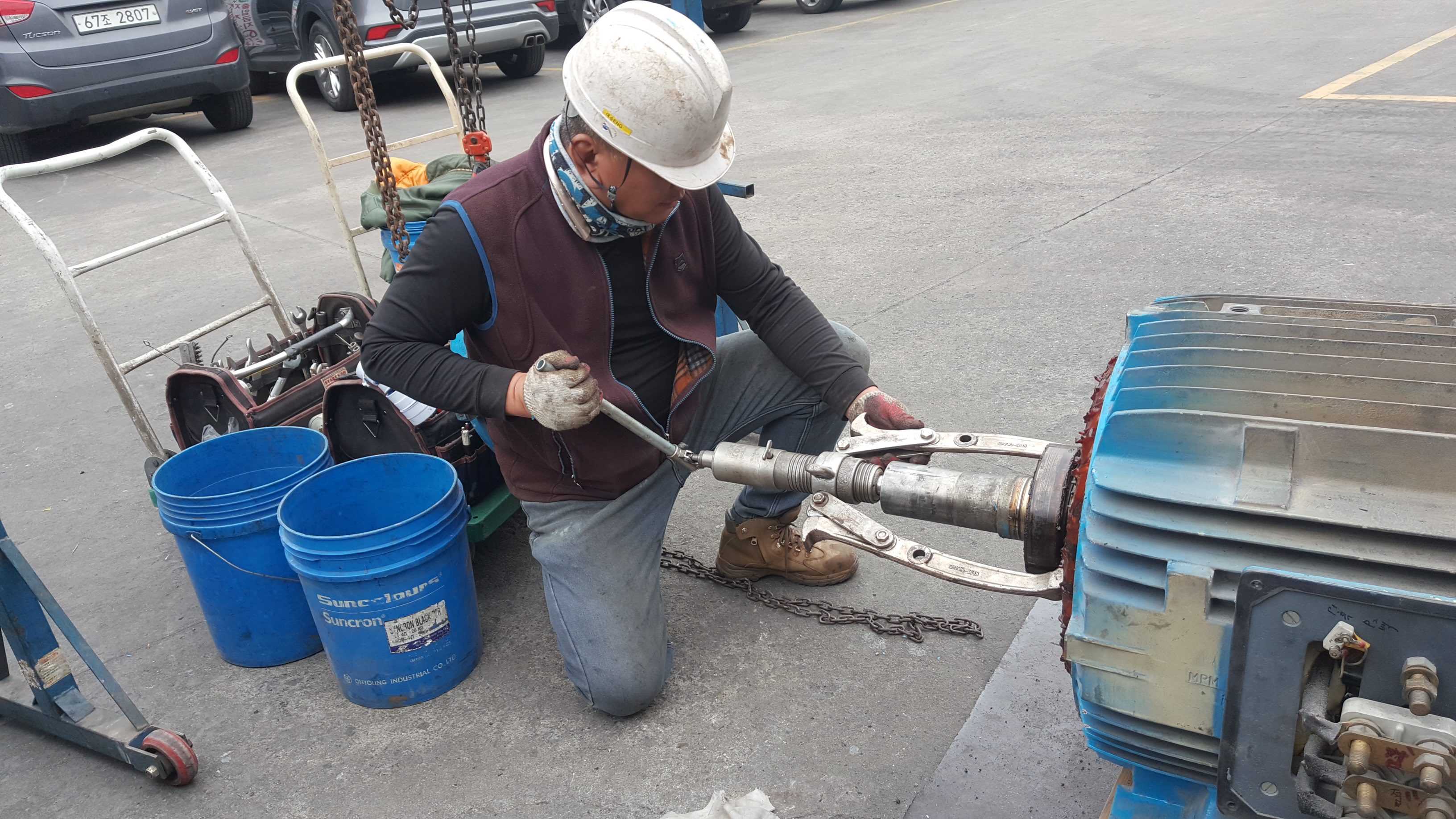

모터 샤프트 베어링분리중



오랜시간이 지났어도 실사용이 거의 없기때문에 권선부는 깨듯합니다



모터 베어링교체후 펌프를 배관에서 분리합니다

펌프 분리후 펌프 베드도 철거합니다

오랜사용과 누수로 인하여 고정볼트들이 부식이 심해 짤라 내기도하고

대영파워펌프 웨스코펌프를 가조립합니다 코무콘넥터부터 새롭게 단관을 제작해야합니다

같은 부천이다 보니 용접전문업체에 가서 단관을 만듭니다

흡입측 엘보 부분도 수정합니다

펌프와 모터축정렬

펌프모터 축정렬후 제작해온 흡입축배관을 연결합니다

토출측 단관도 연결합니다

웨스코펌프 옥내소화전 보조펌프 토출측에 있는 에어빼기 볼트를 열어 에어를 충분히 빼야합니다

시운전 완료 누수확인

누수확인후 보온을 합니다

이제 복합식 수신기에 가서 모두 원위치 시킵니다

옥내소화전 컨트롤판넬도 자동으로 놓습니다

축봉장치에서 누수를 다시한번 확인합니다

메카니칼씰 타입이라 누수가 전혀없습니다

메카니칼씰 타입은 가격은 조금높지만 기존 구리스패킹 타입 사용자가 부식과누수로 부터 해방되기때문에

아주 만족도가 높습니다
