경기도 부천에 있는 모 도장공장입니다

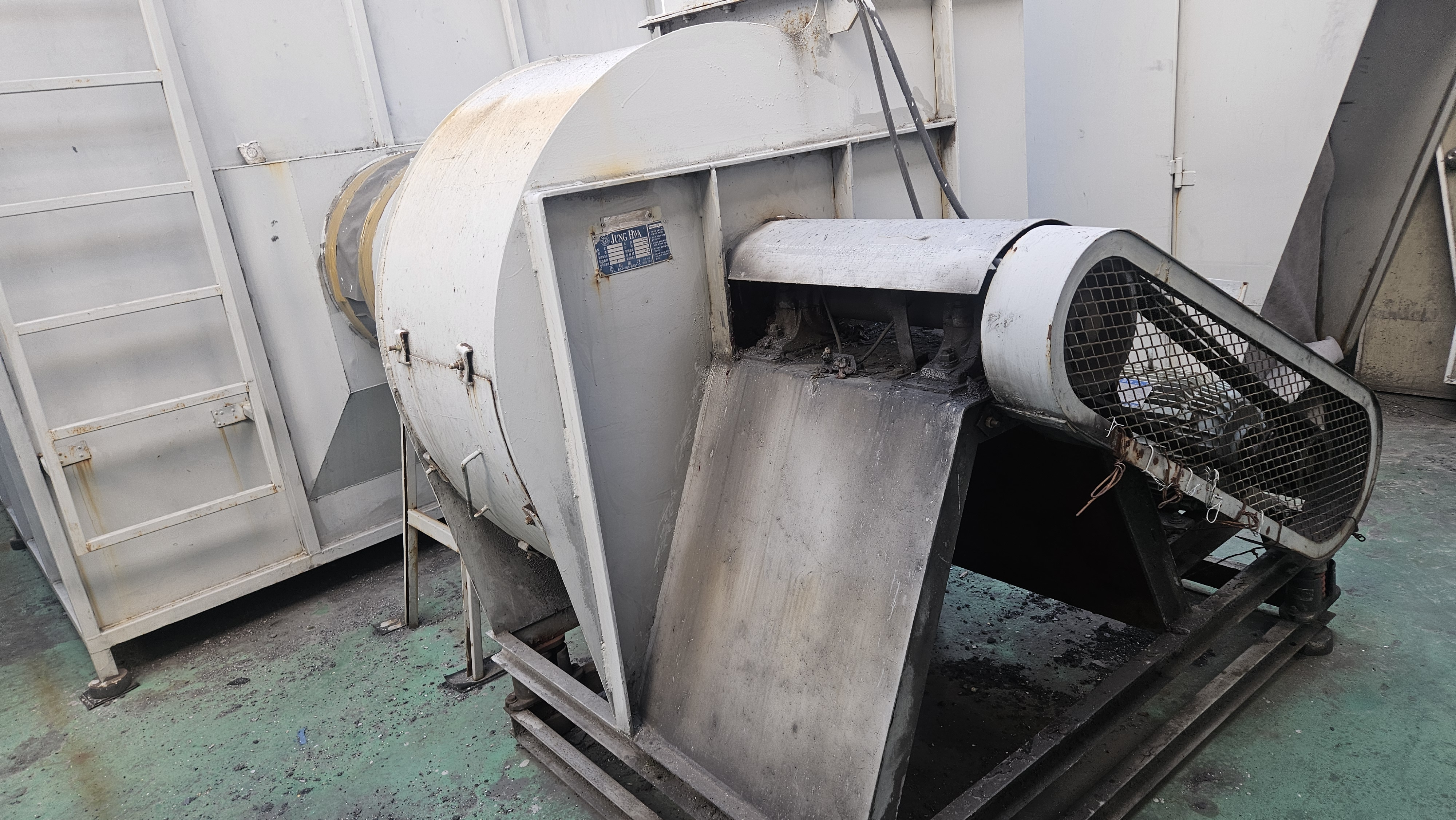

도장부스 집진기 송풍기진동으로 작업에 어려움이 있다고 하여
방문하였습니다
이력을 보니 2021년 07월 상당히 더울때 연락이와서 그때도 더위때문에 오후에 작업을 한것으로 생각납니다
현제는 근처다른곳으로 이전을 했다고 하네요
방문해서 점검을해보니
집진기 쪽에서 많은 페인트가 터보팬쪽으로 넘어와 임페라에 페인트가 흡착된것 같았습니다
중요한건 하루에 작업이 끝나는게 아니기 때문에 서로 날짜 조율을 해서 최대한 빠른 작업이 될수있도록 조율했습니다
금요일 오전에 작업시작 공장측에서 임페라는 박리제에 넣고 임페라에 붙은 분진제거 작업
저희는 오전에 작업시잔 임페라 분리후 모터베어링등을 교체 하기로 했습니다
다음날인 토요일 오전 바란스업체에 예약 아침일찍 임페라 바란스작업후 조립하기로 공정을 서로 조율했습니다

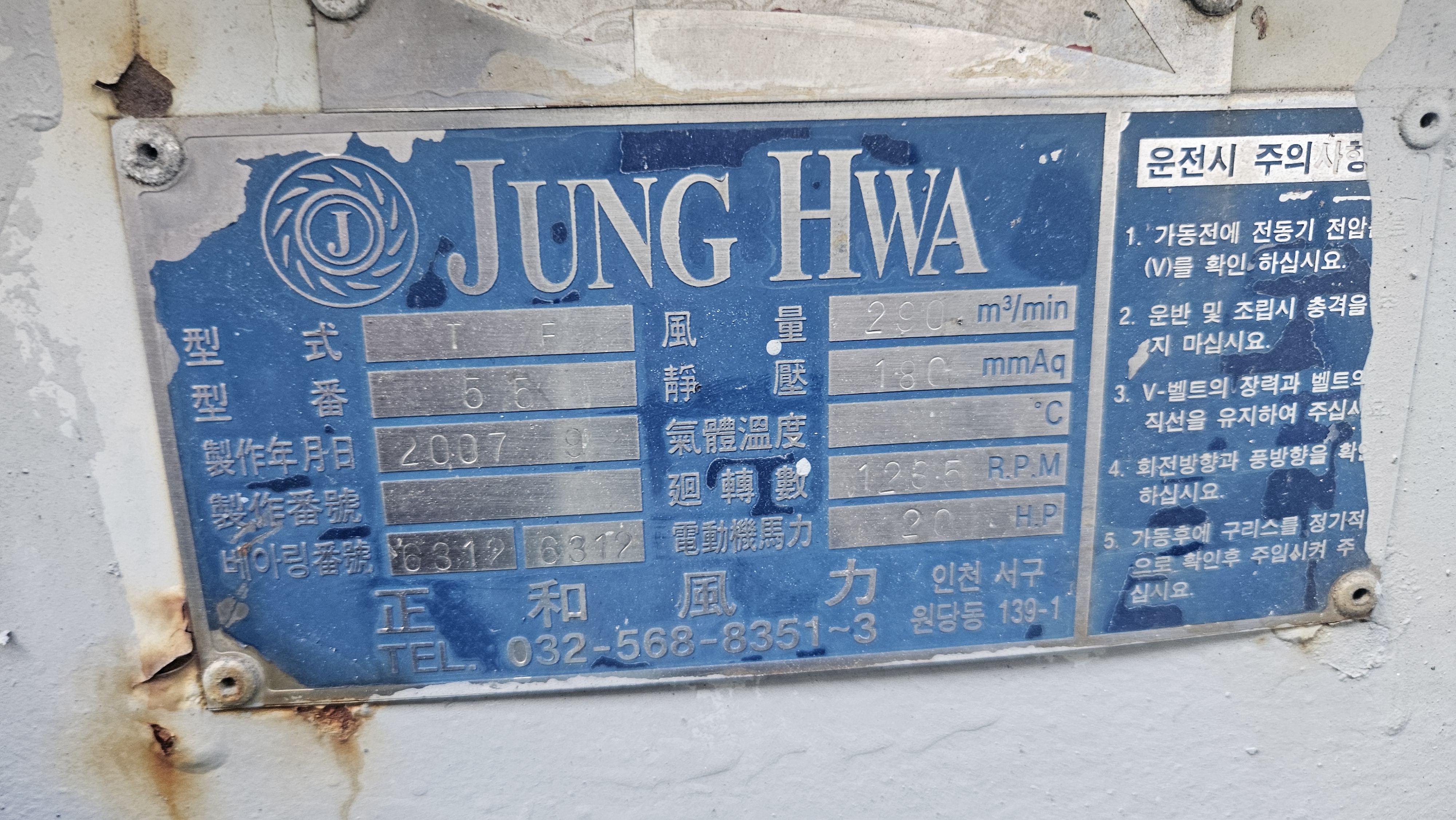

5호반 터보팬명판 입니다
모터명판 15kW 4P 20마력4극입니다

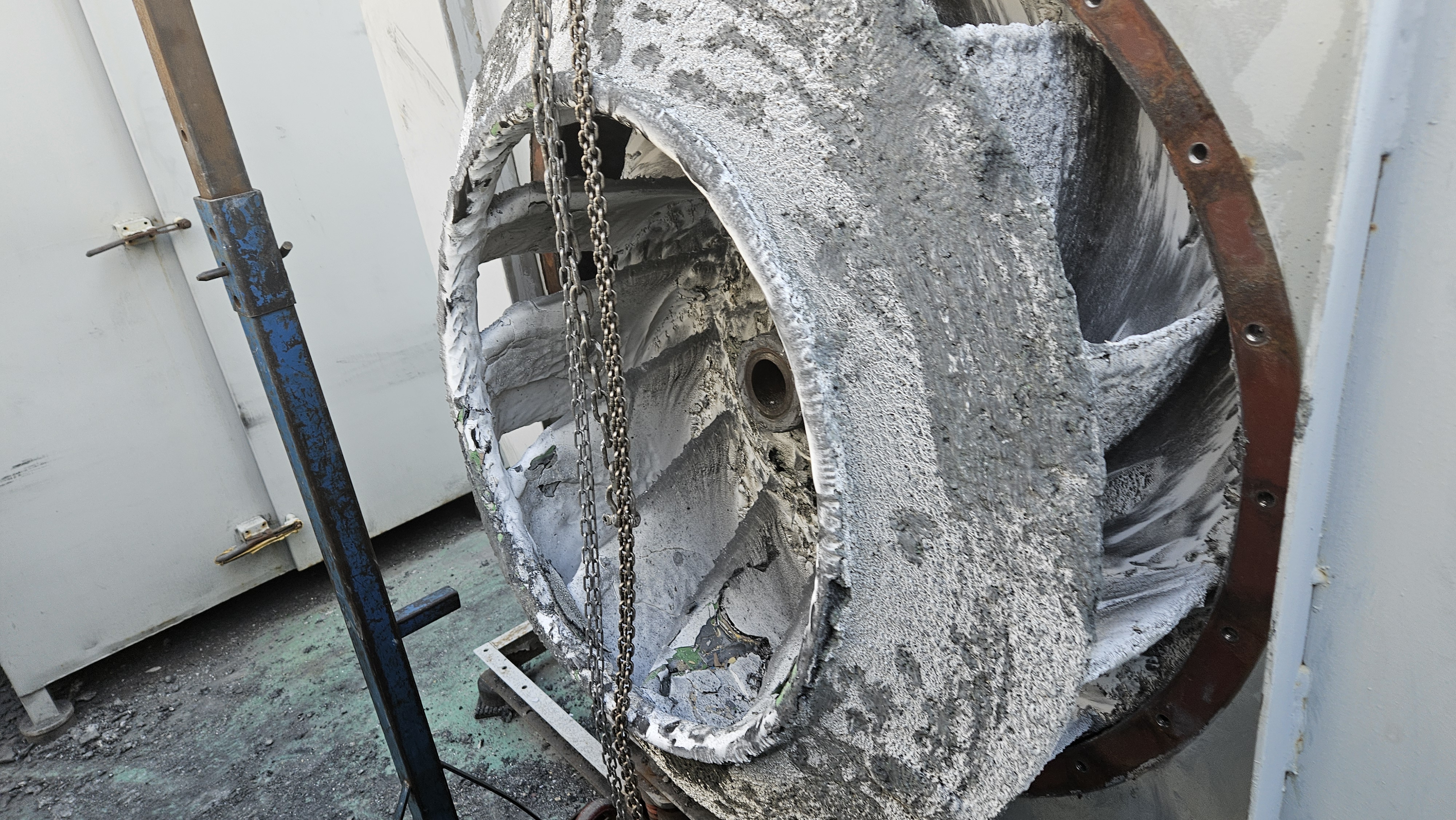

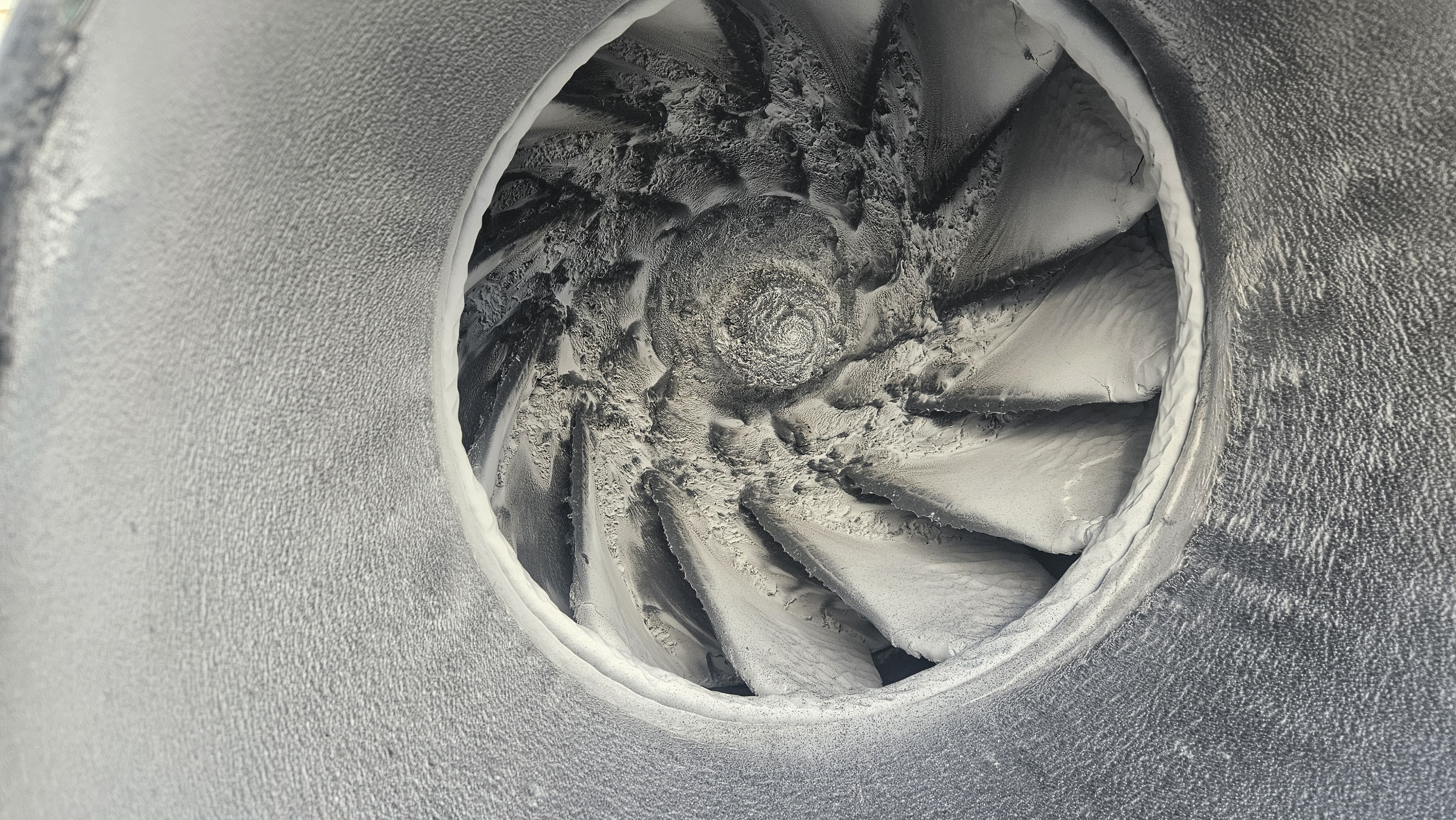

흡입구 단파 분리후 임페라 상태입니다
예상대로 임페라에 많은 페인트가 덕지 덕지 붙어있네요

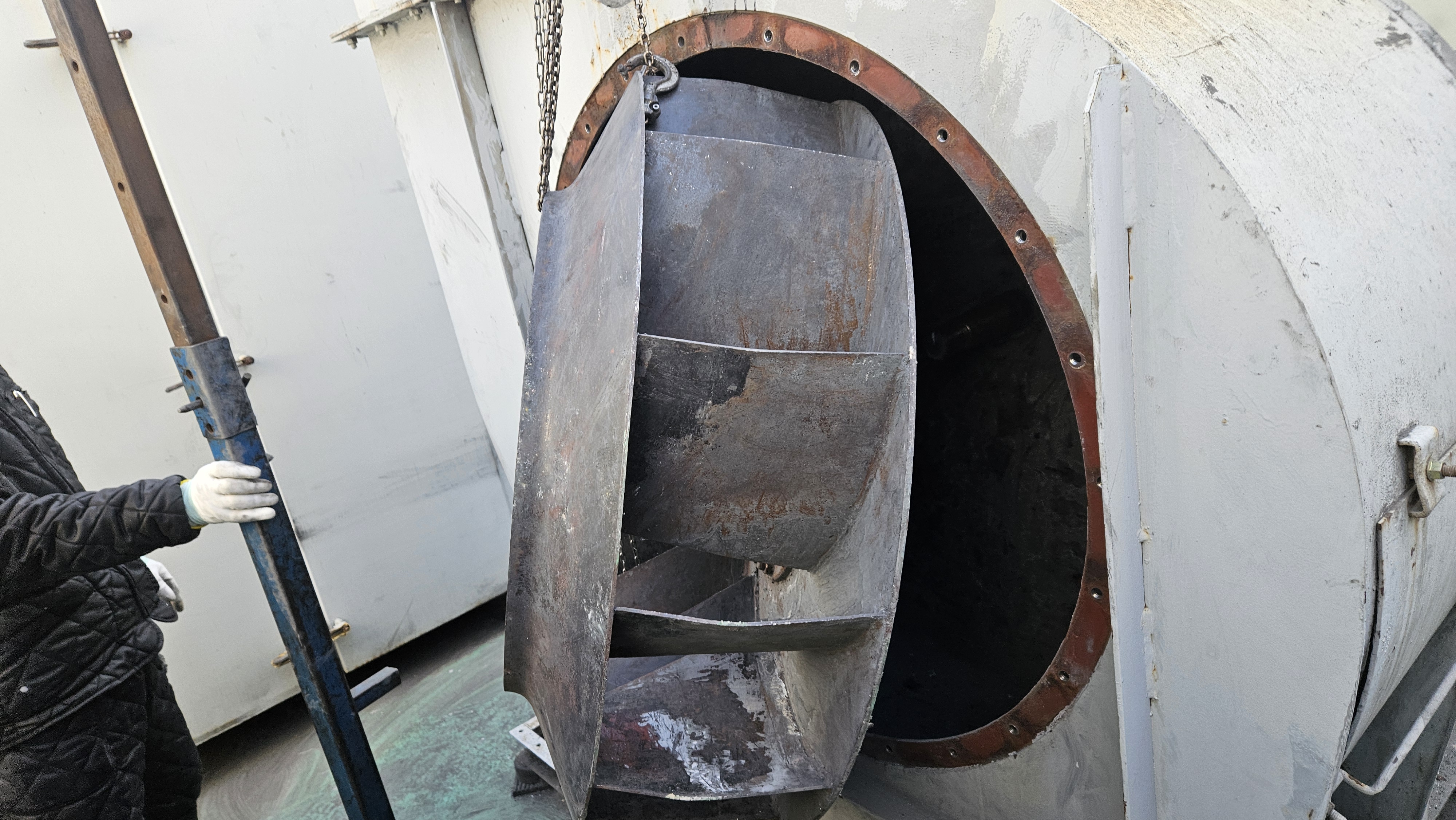

임페라 분리

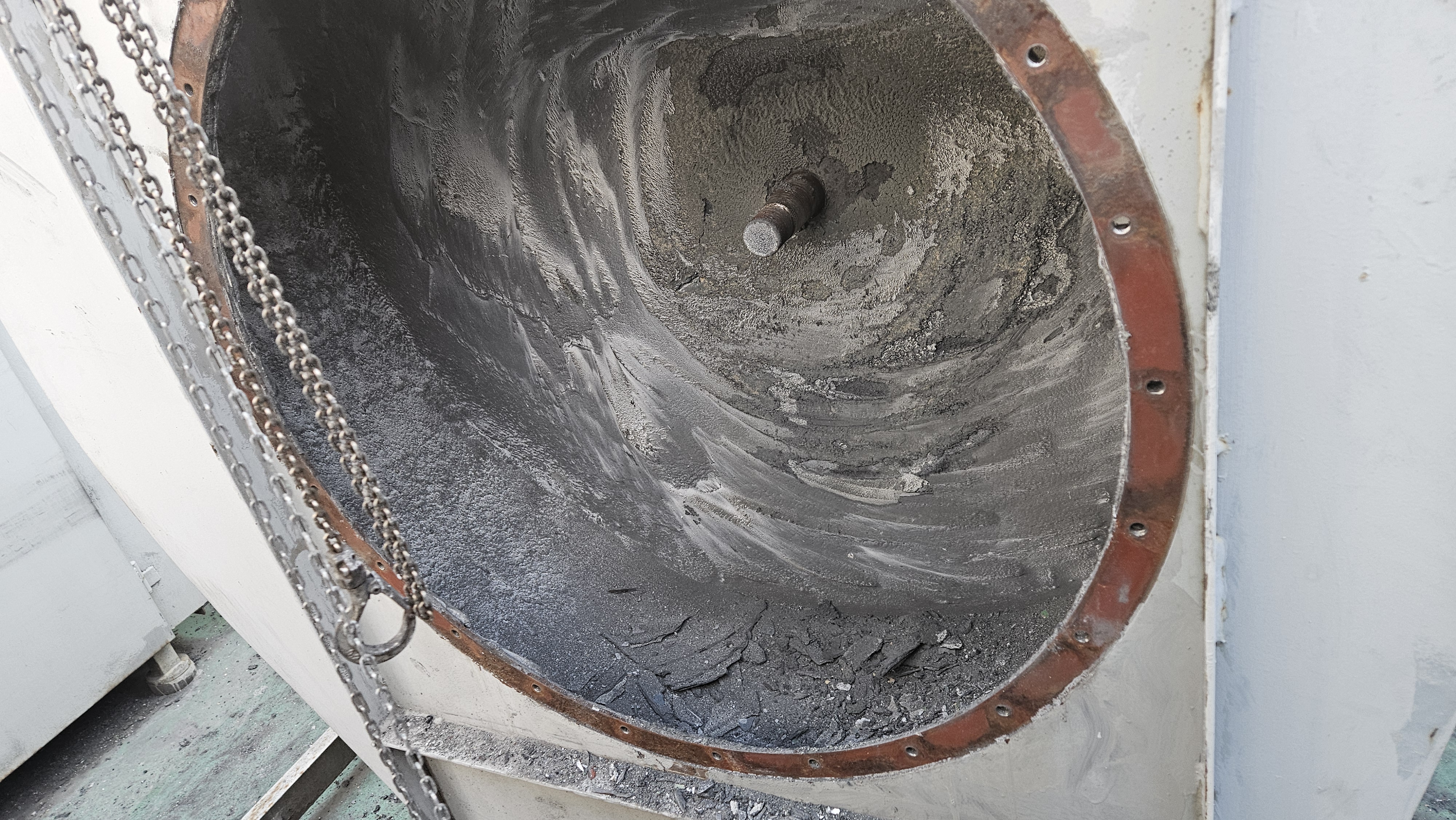

터보팬 케이싱에도 분진이 쌓여있습니다
임페라는 공장측에 박리제에 넣어 임페라에 붙어있는 페인트를완전히 제거 해달라고 하고

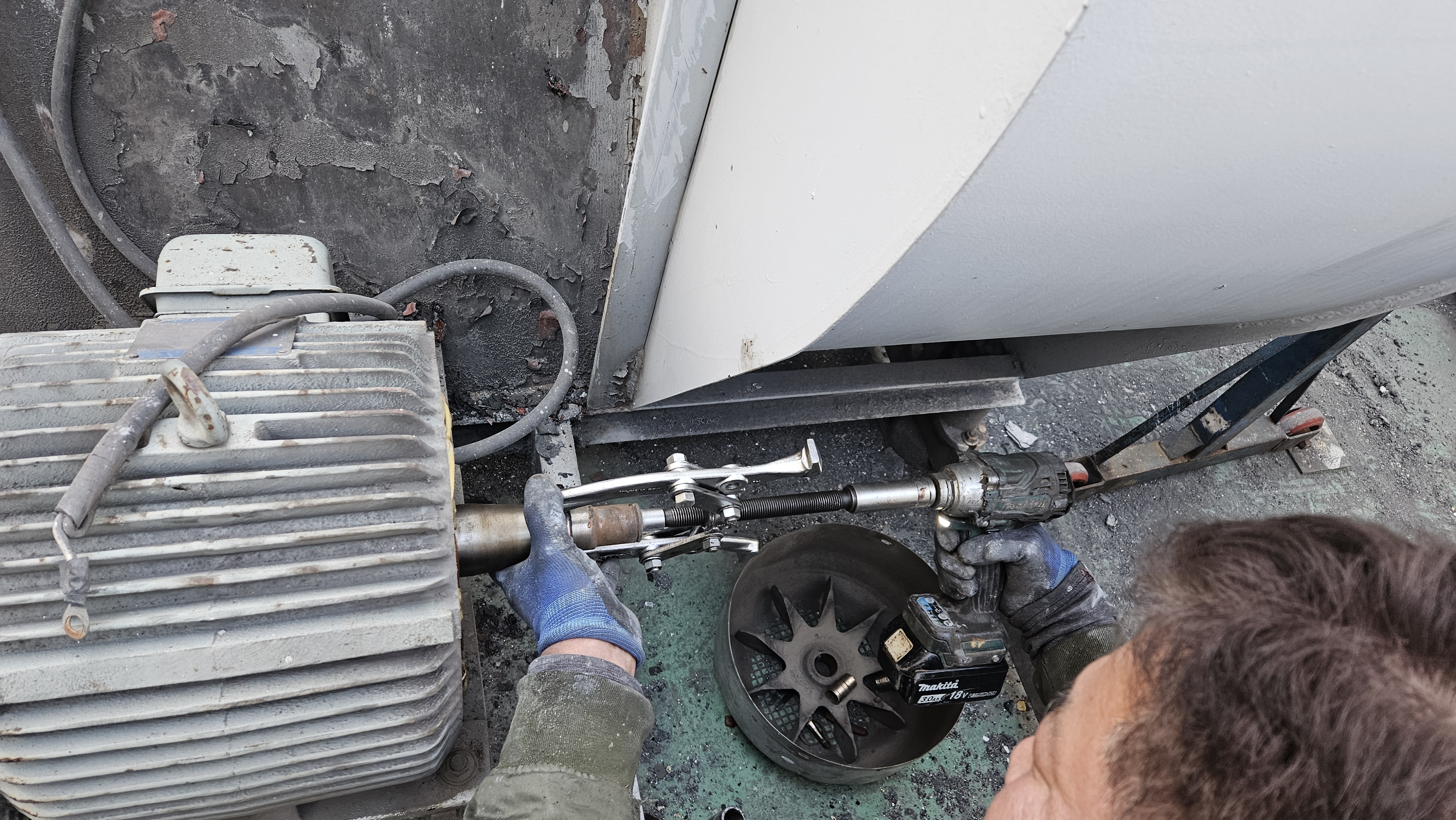

모터측 베어링을 교체하기위해 V벨트 풀리 분리중

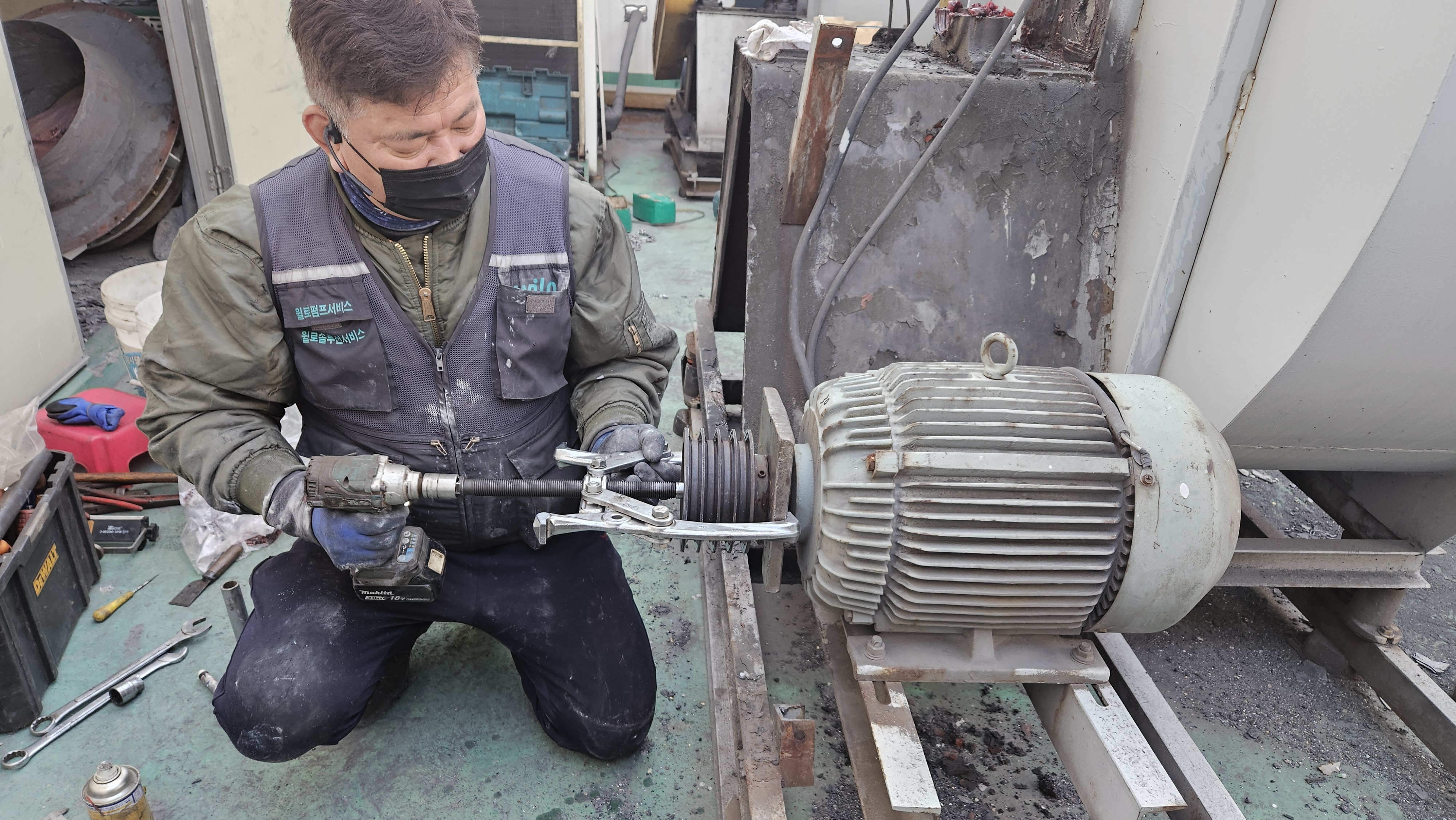

모터 부하측 베어링 분리중
베어링 삽입 전용툴

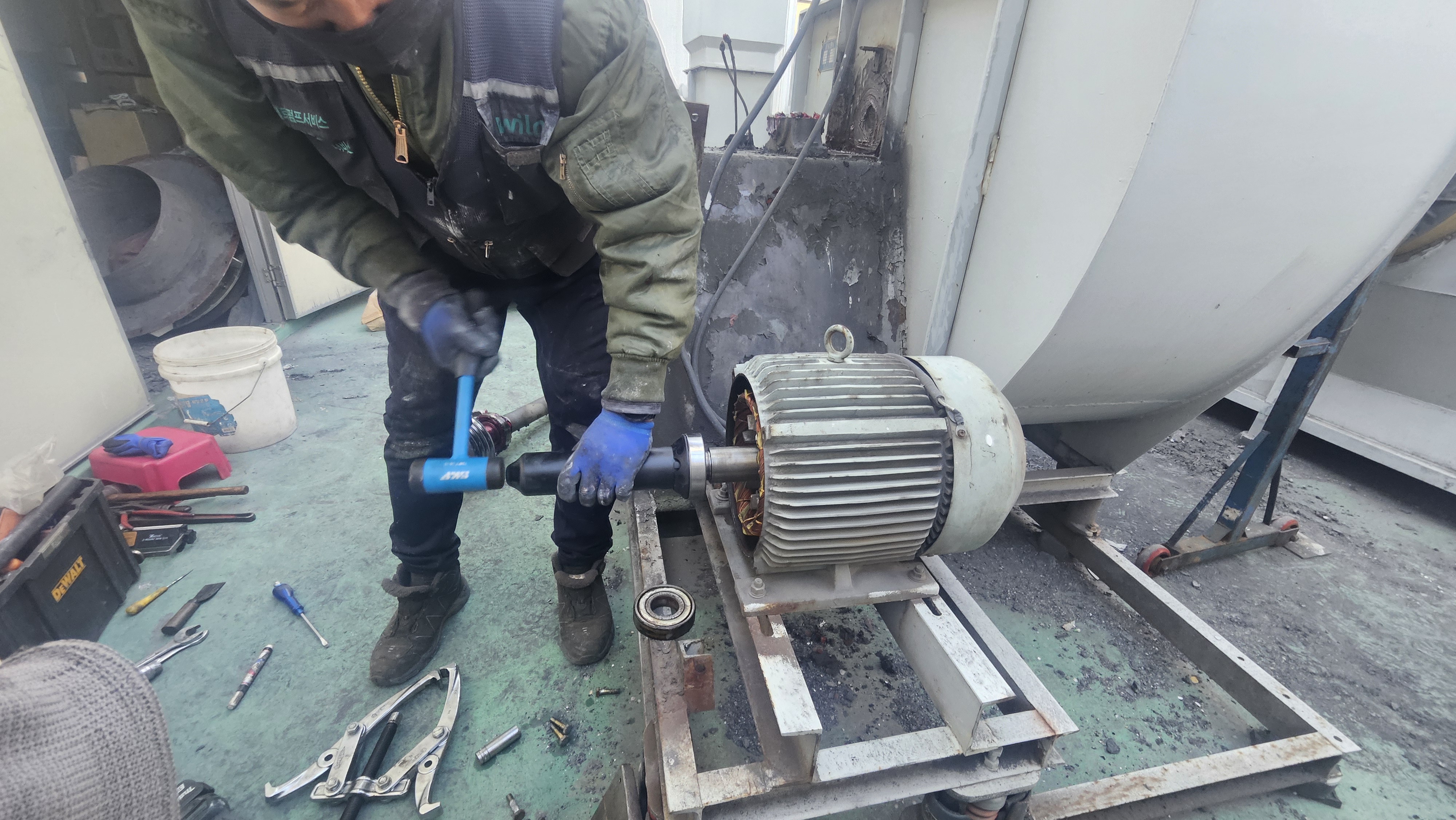

SKF전용베어링 교체 삽입 전용툴을 사용하여 베어링교체중
반부하측 베어링 분리중
반부하측 베어링 삽입 교체중

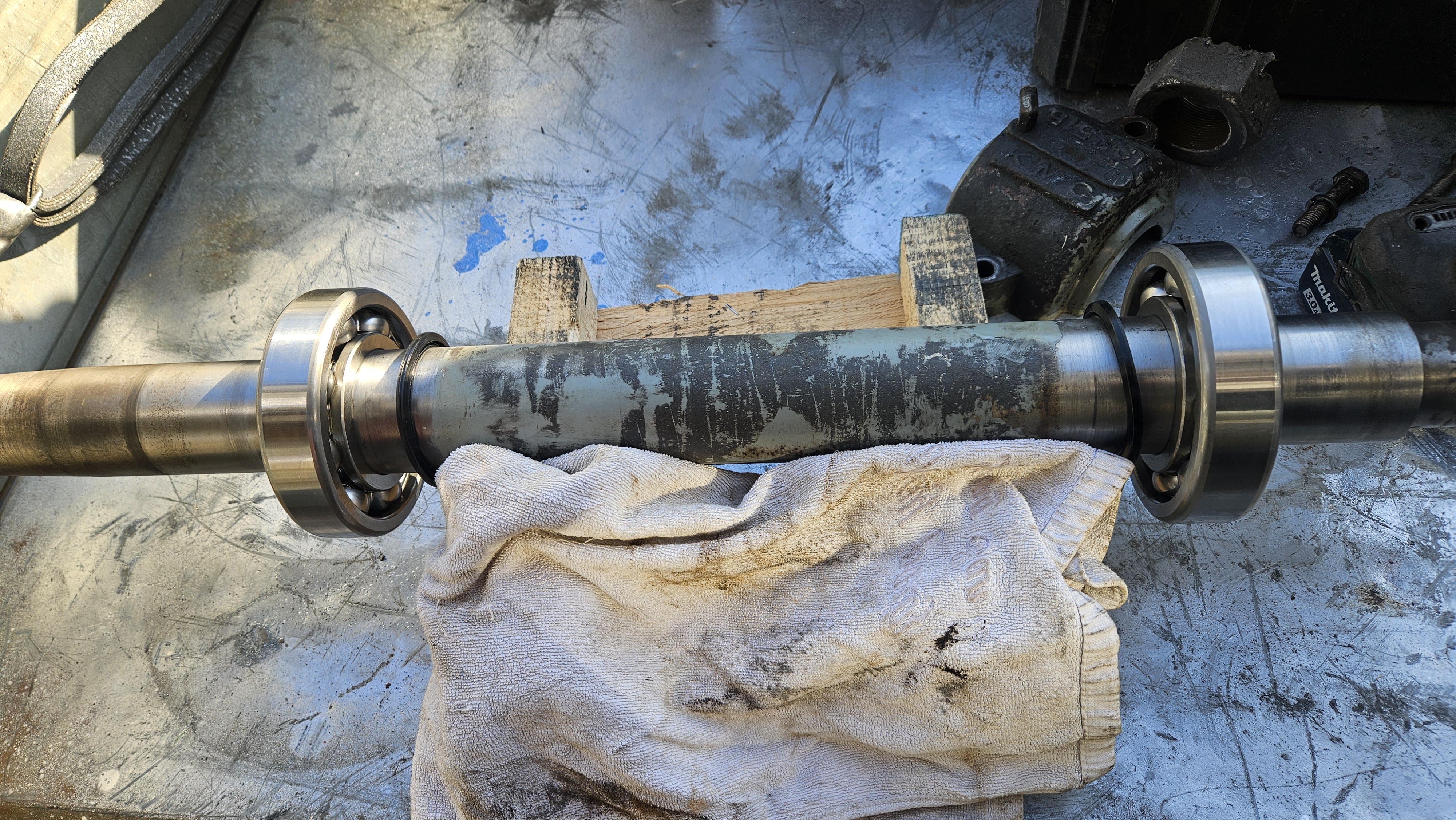

팬측 샤프트 베어링입니다
2021년도에 베어링교체등을 오버홀했는데
베어링상태는 괜찮은것 같은데 교체하는게 정답입니다
샤프트는 테이퍼 방식이네요
베어링 분리

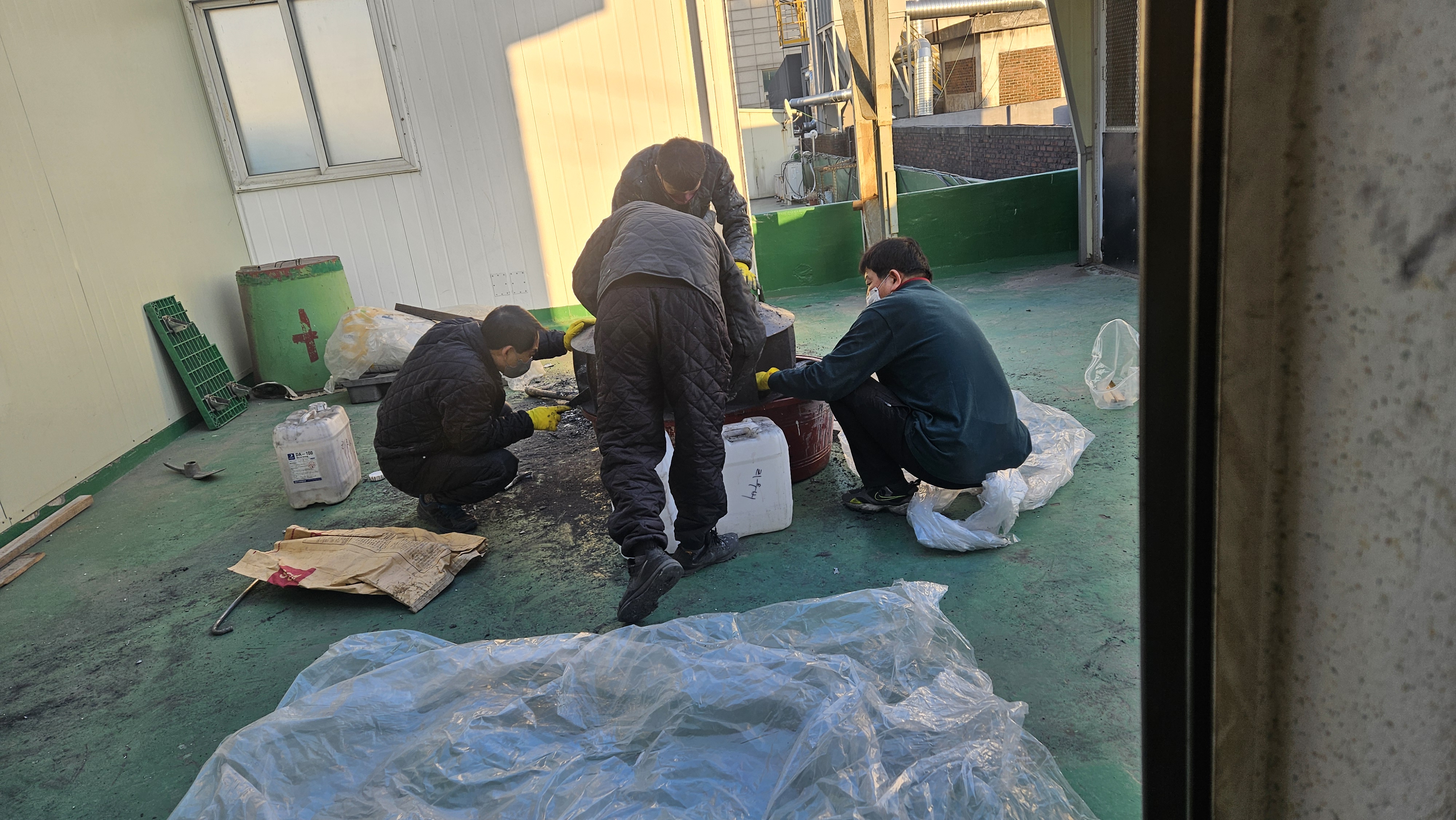

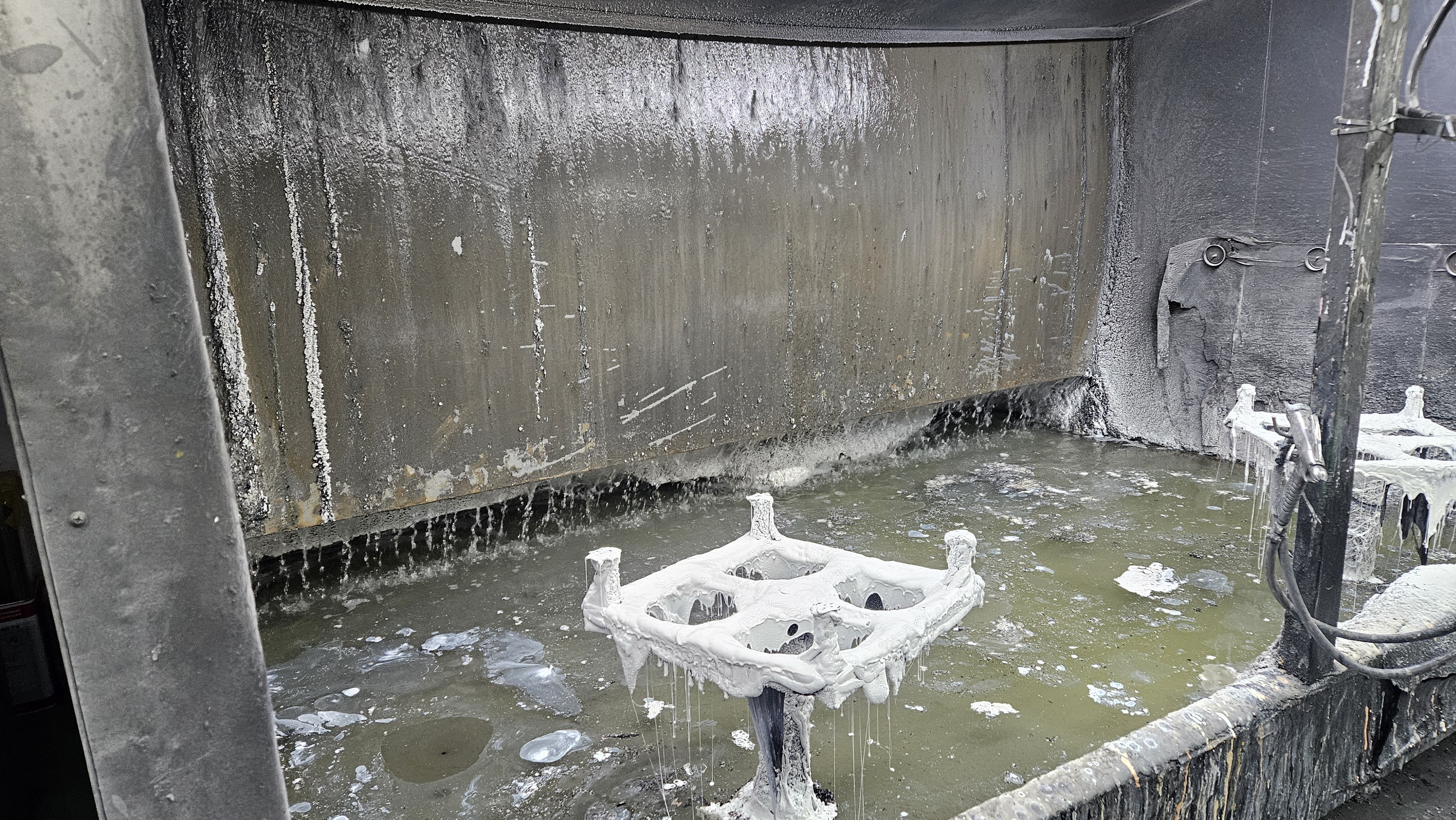

공장분들은 임페라를 박리제에 담거 열심히 제거중
바란스 업체에서 먼저 샤프트 정렬중
바란스 기계에 임페라 조립중 테이퍼 방식 임페라는 사용하는 제짝 샤프트에 조립해서 바란스를 보는게 좋습니다

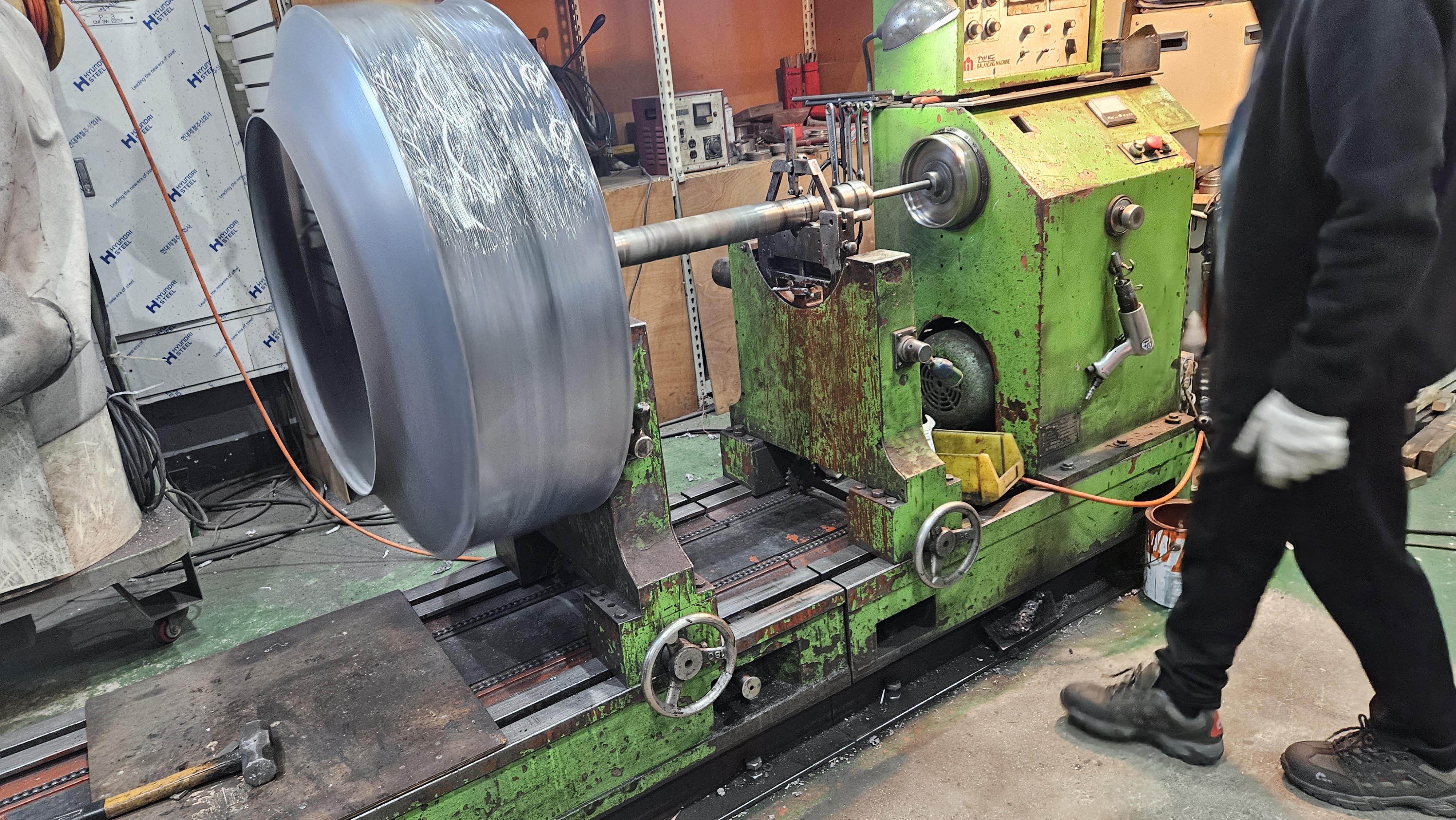

바란스측정

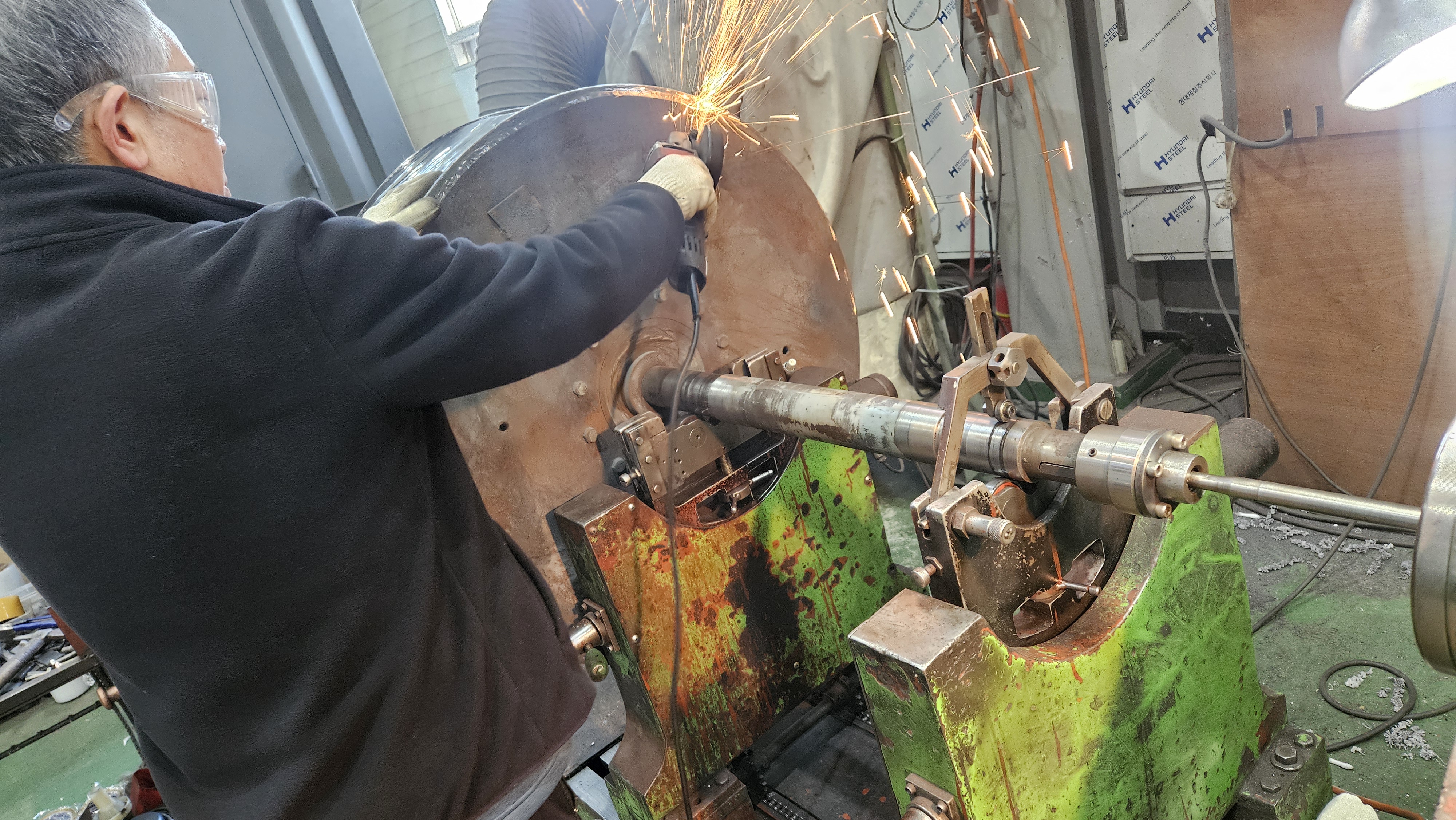

바란스 조정
임페라 바란스 측정후 샤프트 베어링교체

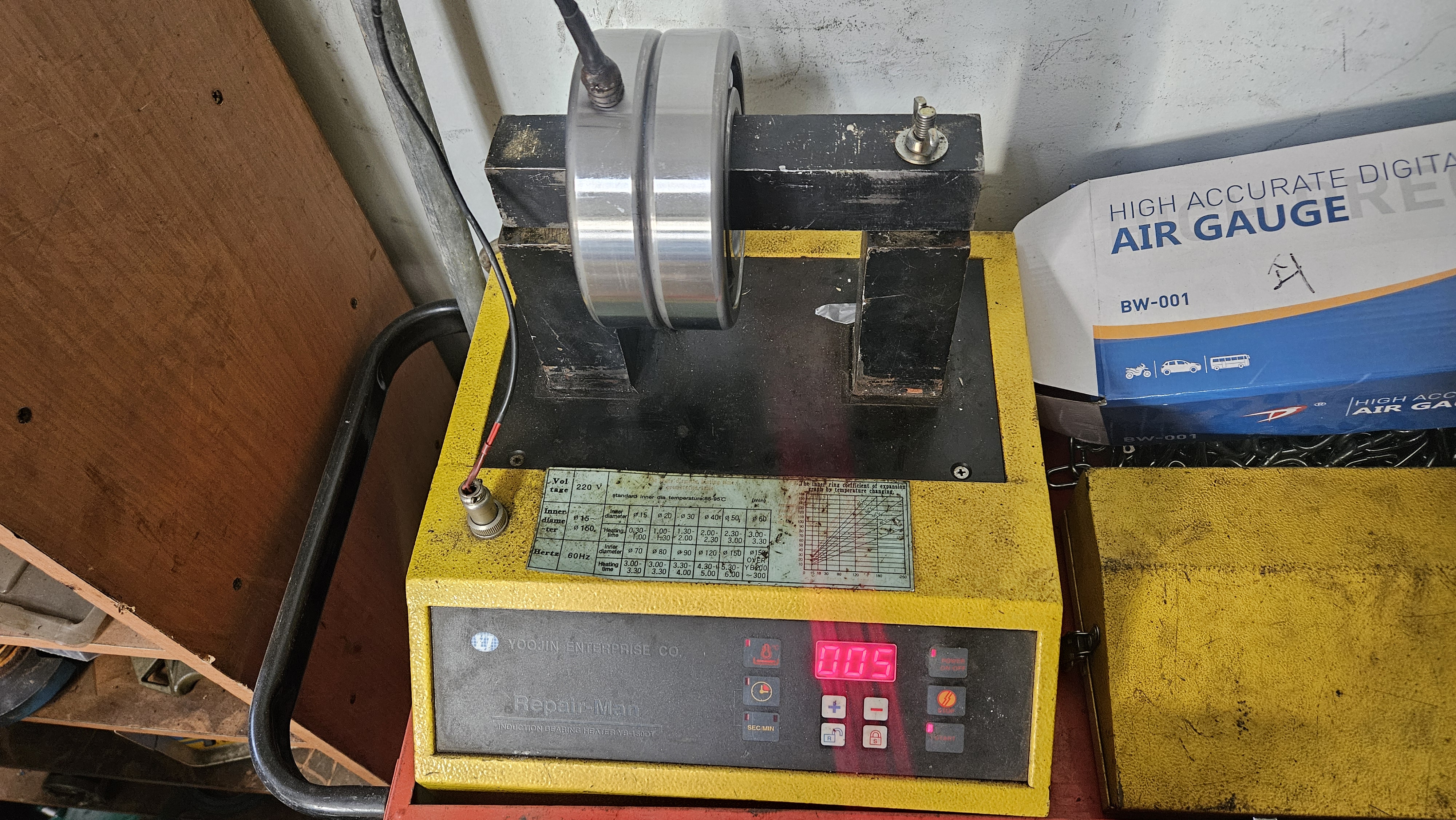

베어링유도가열기 사용

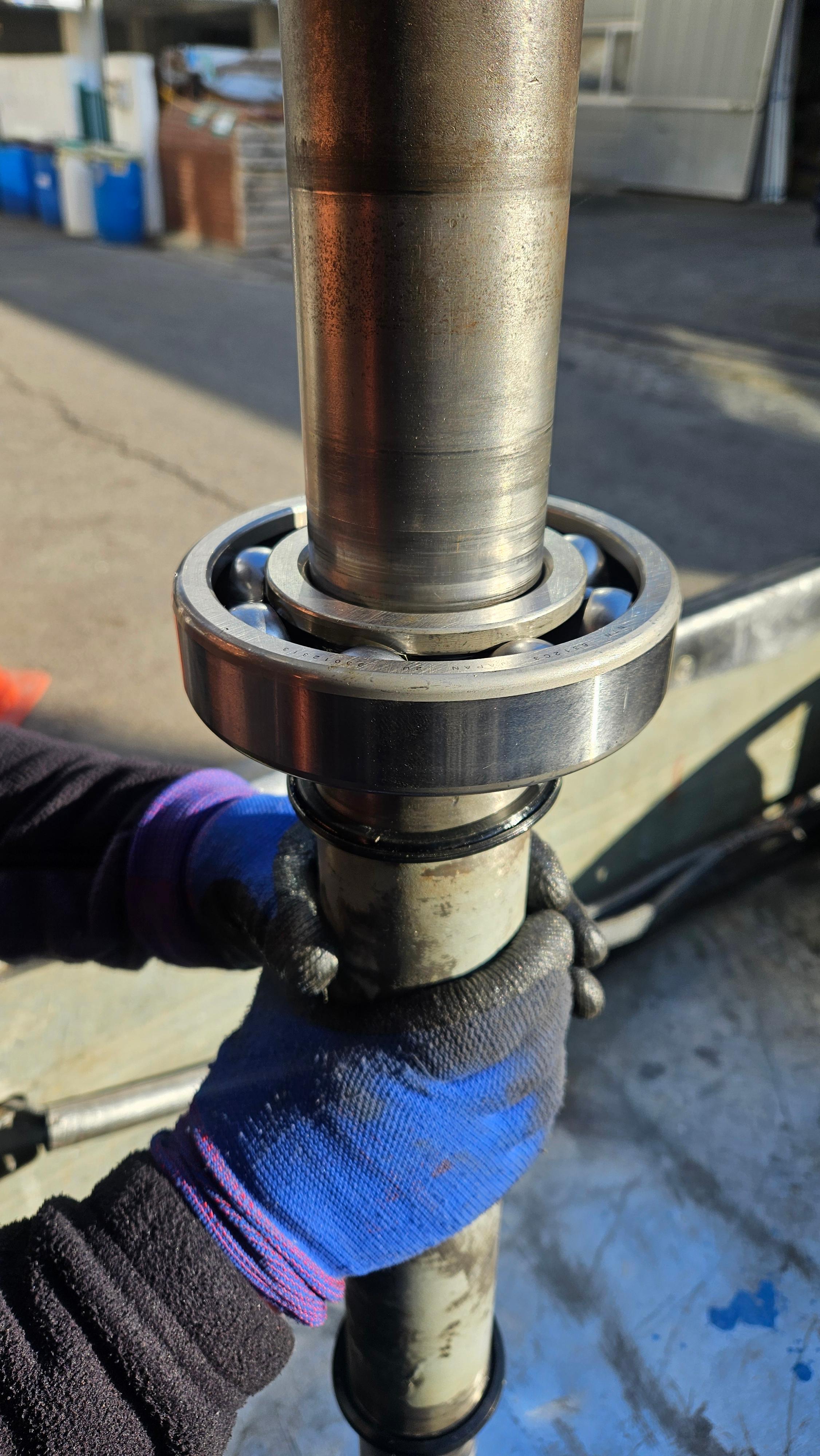

베어링 삽입 베어링은 오픈형을 사용합니다
샤프트 먼저 가조립후 바란스를 체크한 임페라 조립중
임페라 샤프트에 조립

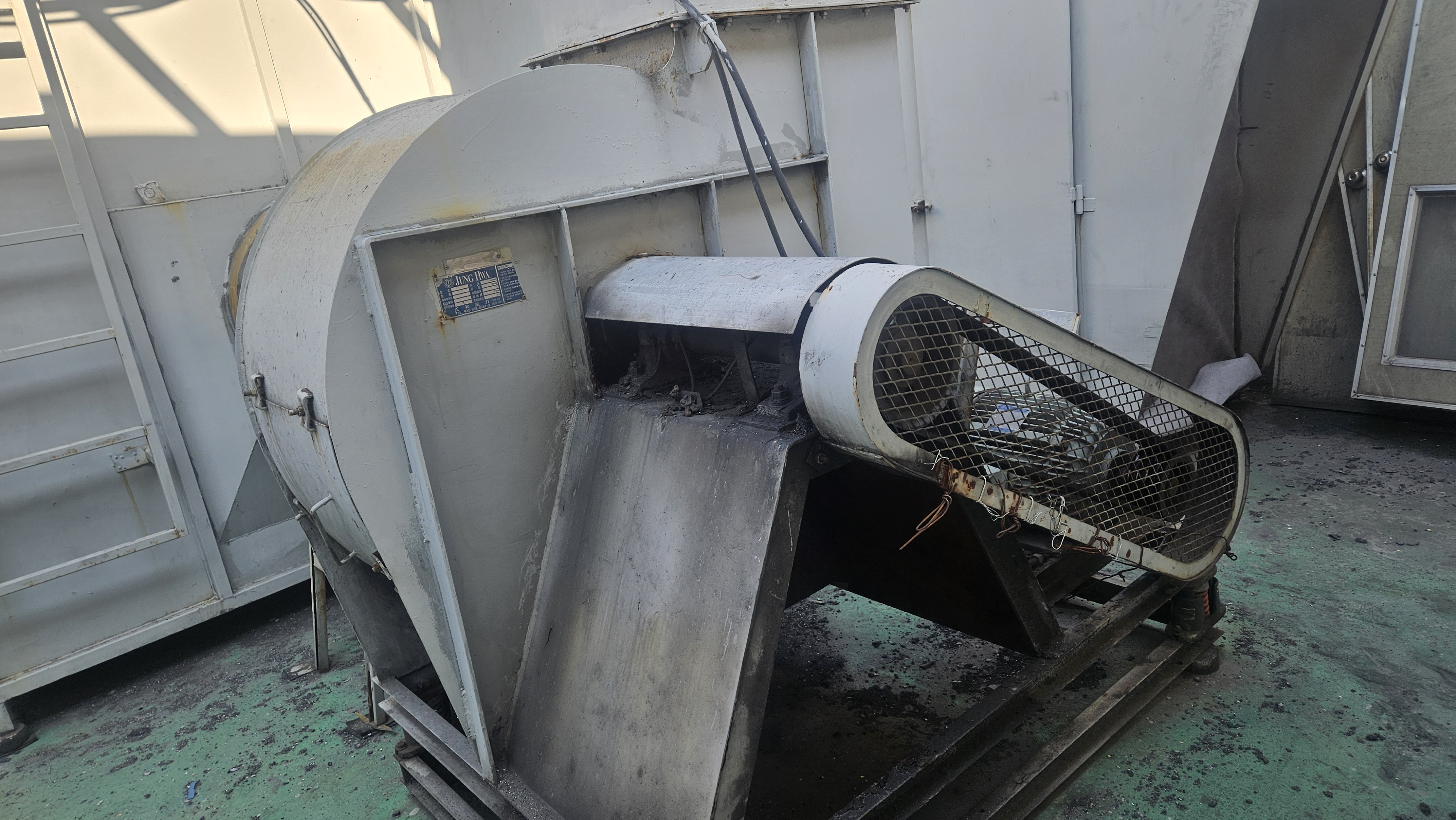

모터와 축정렬후 V벨트 끼움
시운전 완전히 양호함

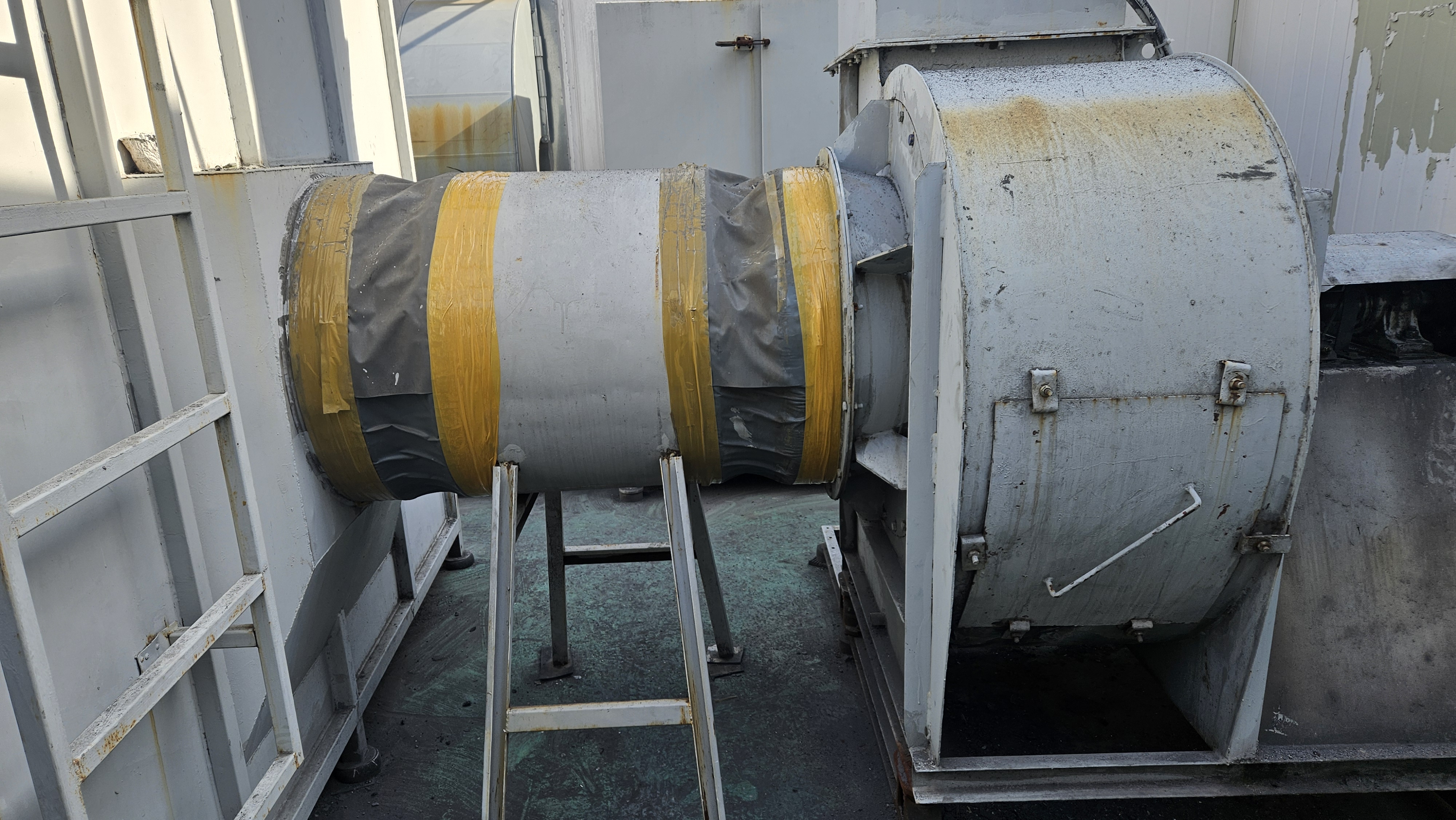

다행히 임페라를 분리하기 편하게 단파가 길게 되어있습니다
도장부스에서 소음도 없고 아주 양호합니다
