저수조 레벨센서 SG-980S 레벨콘트롤러 STI-4US 릴레이 판넬 전구 점검및조치

경기도 과천시에 모 아파트 상가입니다

2023년 9월에 인연이 된곳인데

관리소장님께서 몇장의 사진과 함께 문의가왔습니다

사진상으로 애매한 부분이 있어 출장점검의뢰를 하셨습니다

관리소장님께서 전기기사 자격증도있고 연세가 있으셔도 상당히 자동제어에 해박하신 분입니다

어느정도 출장비가 들어도 좋으니 방문해서 점검후 조치를 원하셨습니다

​

총 3군데 상가를 관리하시고 계셨네요

작년에 교체해준곳은 아직 이상없고 바로옆 상가 건물이였습니다

​

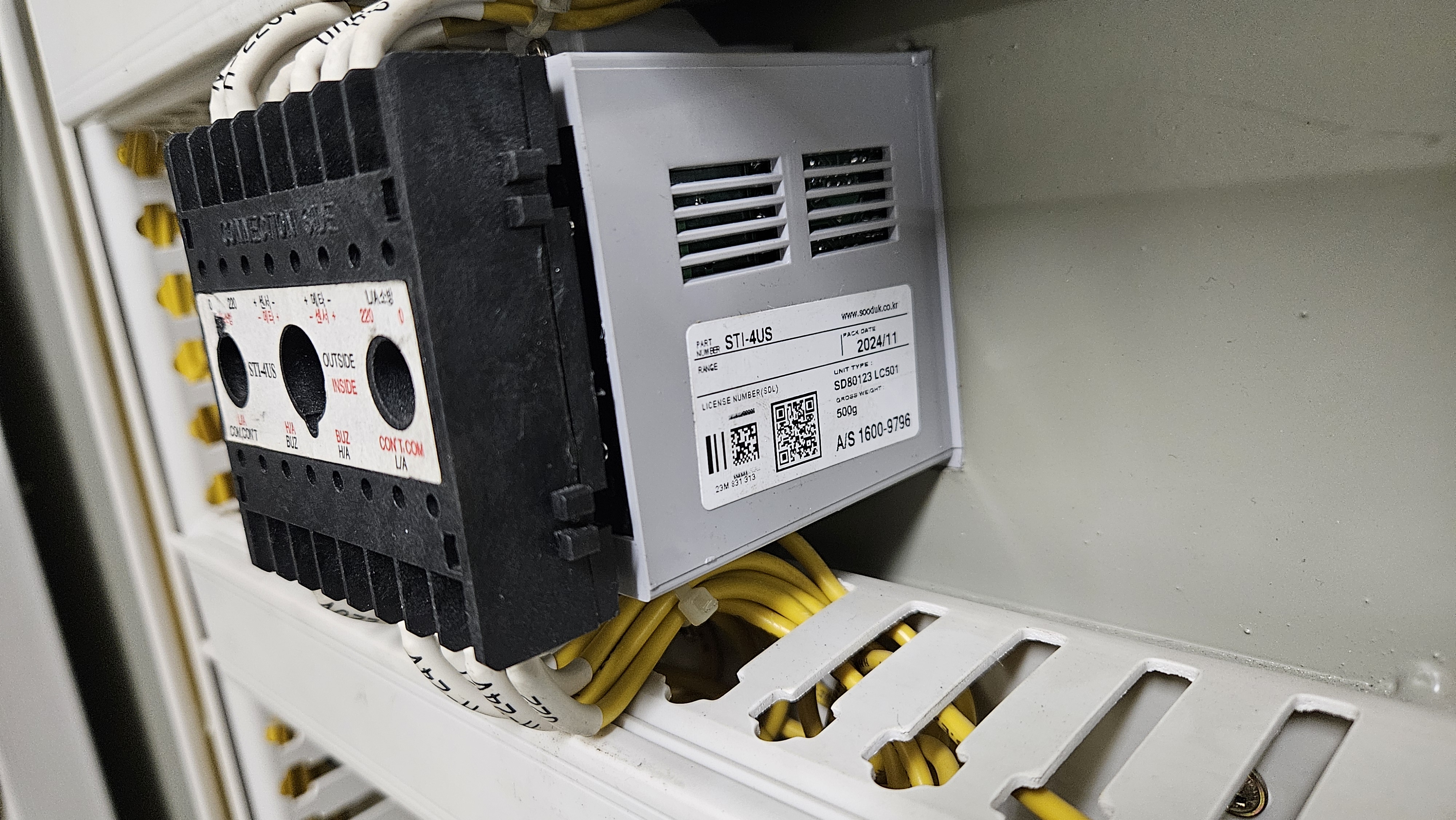

보내주신 사진을 보니 자동제어 판넬외함에 수덕레벨콘트롤러 STI-4US가 붙어있네요

판넬 내부에는 집수정 수중펌프 제어판넬 교번 순차제어 EU-54U-2W 레벨콘트롤러가 보입니다

S가 안붙어있는걸로 보아 15년이상된 건물같습니다



외함에 붙어있는 STI-4US 레벨콘트롤러 (일반적으로 저수조 정수위밸브 제어 콘트롤러많이 사용함 )

약간 그을린 흔적이 있네요

이경우 내부 전자부품이 소손되어 터졌을때도 이렇게 그으름이 발생할수있습니다

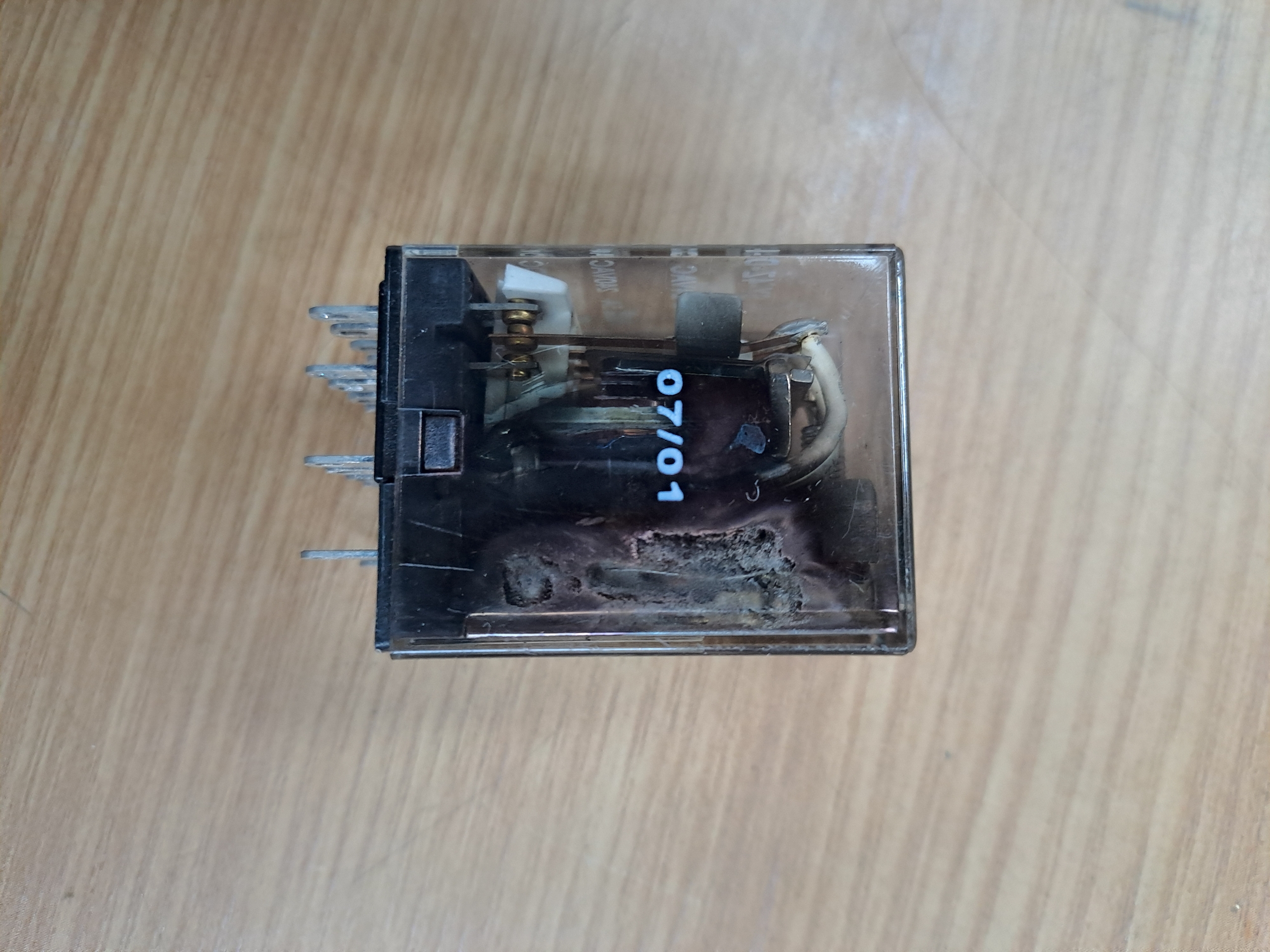

릴레이도 소손되었네요



우측릴레이는 AC24V 코일전압 좌측하나있는건 AC220V 같습니다

AC24V를 AC220V에 꼽으면 당연히 코일은 바로 타버림니다

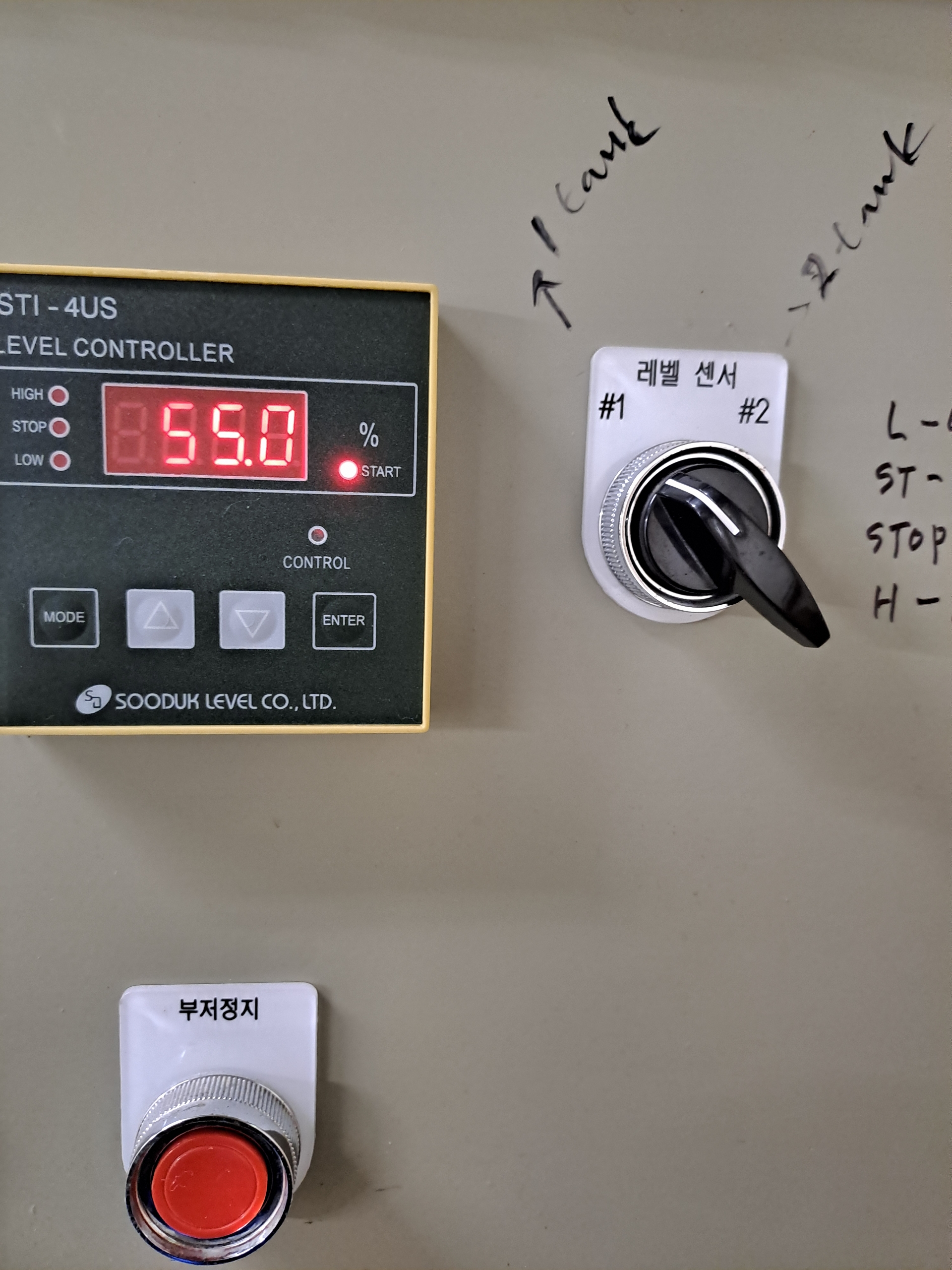

STI-4US 판넬에 스타트 램프는 점등하는데 저수조에 물이 들어가지 않는다고 합니다



#1 #2 모두 그렇다고 합니다

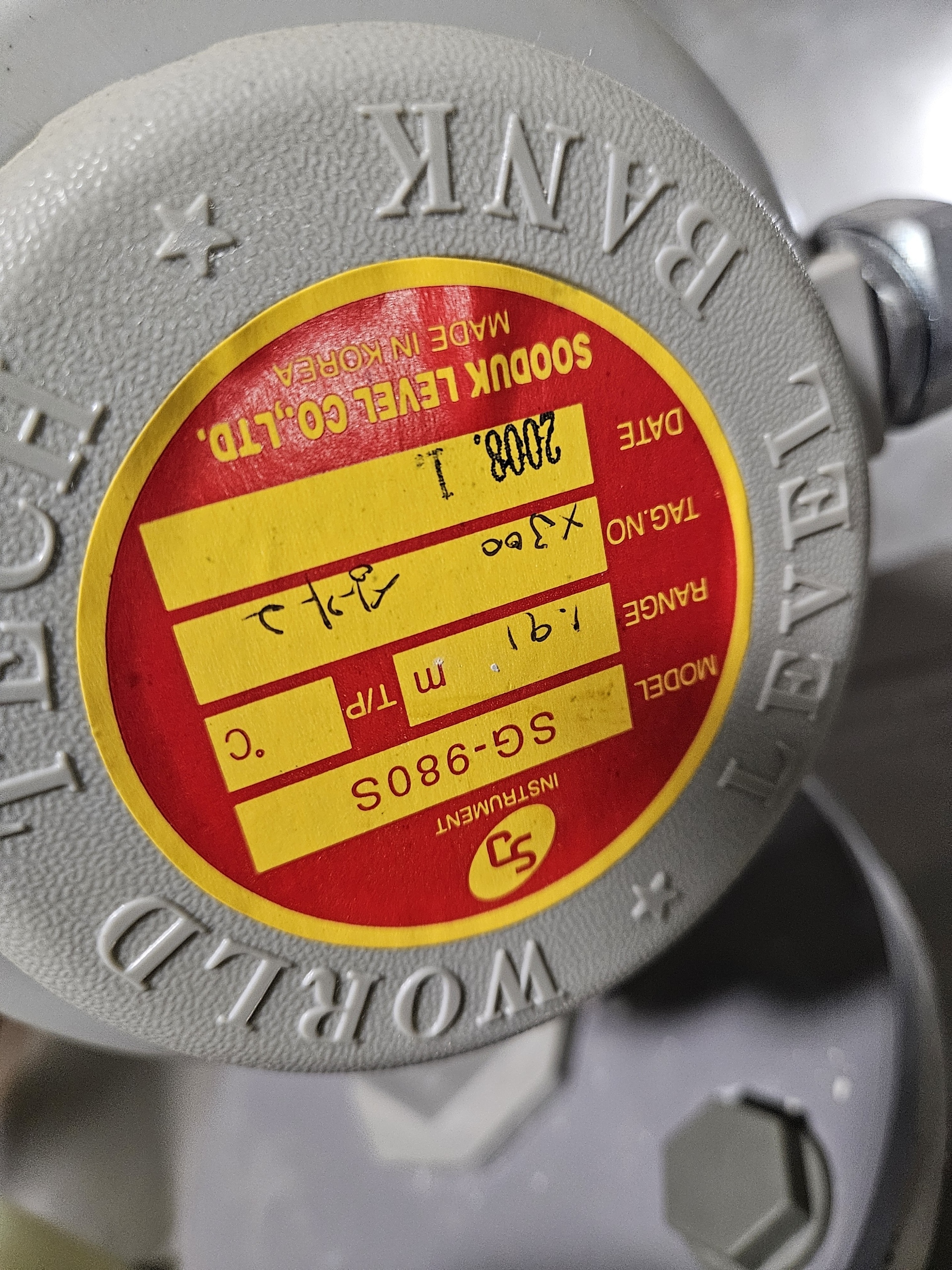

저수조 상부에 있는 기어식 레벨센서 SG-980S 모델입니다





위 사진을 바탕으로 다시한번 생각을 해보고 시간에 맞춰 현장을 방문했습니다

​

자동제어 중앙감시반 판넬입니다

저수조 수위가 어느정도 차오르자 램프는 STOP 램프가 점등되었습니다



각 단자대에 전원이 제대로 들어오는지 체크합니다

릴레이도 모두 교체 하기로했습니다

릴레이 코일전압 AC24V



자동제어판넬 표시등도 원하시네요



일반적으로 구하기 힘든 24V2W램프입니다

푸쉬버턴램프보다 조금 큼니다



레벨센서를 점검하기 위해 저수조사양을 체크합니다



급수펌프 흡입위치는 저수조 하단에서 약700mm정도 위에 있네요



위 사양을 체크후 기어식 레벨센서 제작후 재방문했습니다

정수위밸브도 살펴봅니다

삼양발부 제품입니다

YAW-3 구경40A

기어식레벨센서를교체합니다

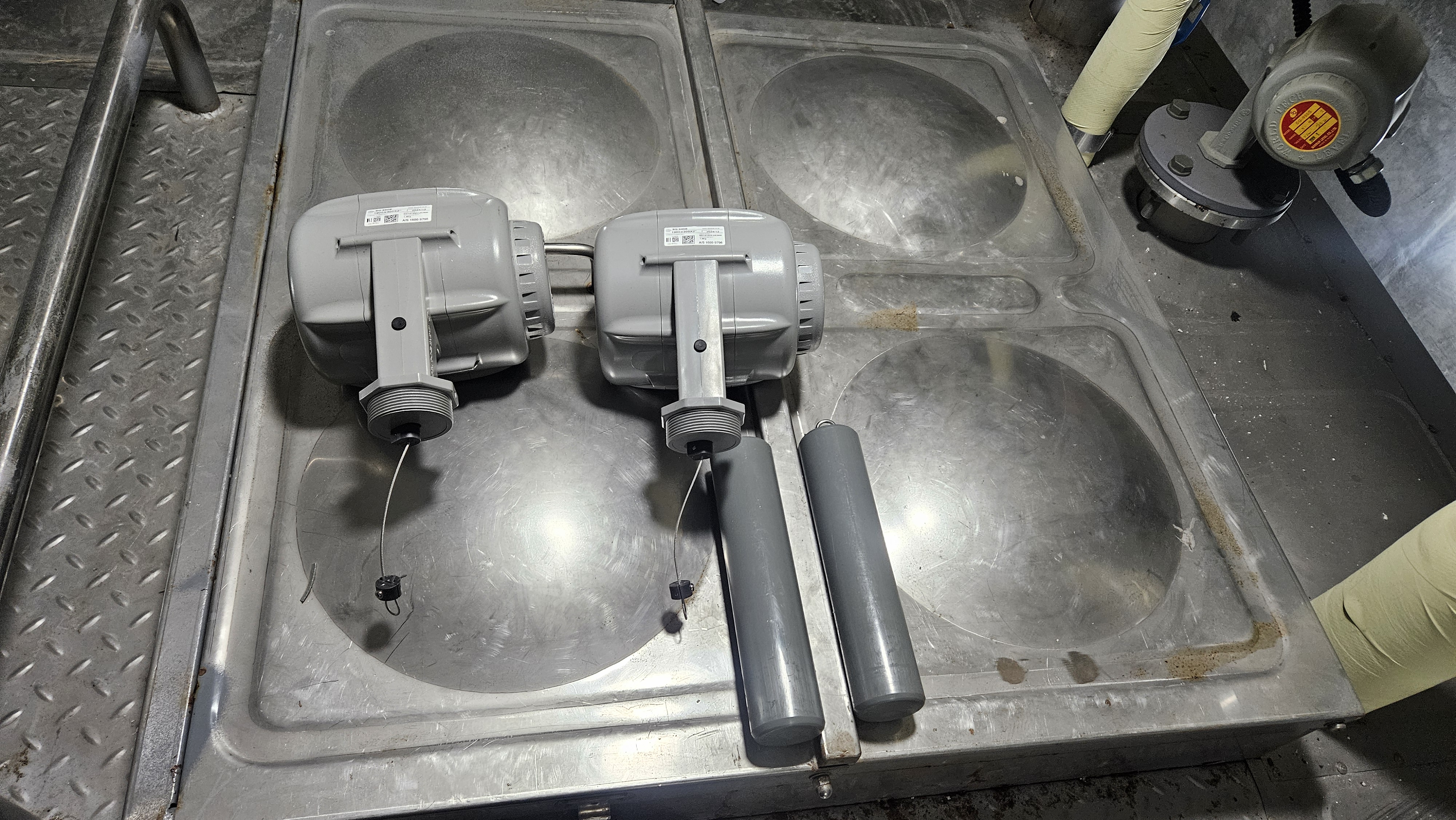

제작해온 기어식레벨센서 교체

A탱크에 이어 B탱크도 교체준비

기어식레벨센서 센서선을 분리하고 후렌지 접합부분을 풀어 기존 레벨센서를 제거합니다

저수조 높이에 따라 제작해온 기어식레벨센서 SG-980S를 설치합니다

저수조 점검구을 열어 기어식레벨센서 와이어와 추가 방해를 받지않고 잘 설치되었는지 좌우 탱크 모두 확인합니다



이제 기존 수덕 레벨콘트롤러 STI-4US를 제거합니다

신형으로 교체했습니다

레벨콘트롤러 STI-4US에 START 램프가 점등되자 저수조 정수위밸브가 열려 시수가 들어가는 소리가 들리네요
