아파트 고가수조 SWV-S12C 80A 신우정수위밸브 안열림으로 단관제작후 YAW-3 80A 삼양레벨콘트롤밸브로 교체

경기도 고양시에 모 아파트 고가수조 입니다

저희대승엔지니어링에서 고가수조를 주기적으로 고장난 부분을 차근차근 점검교체중인데요

아파트 연식이 되다 보니 거의 몇달에한번씩 교체작업을 진행하고 있습니다

이번엔 고가수조에 물이 제대로 안들어간다고 합니다

이경우 가장 먼저 체크해 봐야 할곳을 순서대로 사진을 보면서 설명드리겠습니다

​

아래사진은 고가수조레벨콘트롤러 입니다

남성전자 제품으로 NLC-5P 레벨콘틀러입니다 고가수조 에 많이 사용하며 5극 전극봉에서 수위를 감지하여

수위에 따라 다시말해 전극봉길이에 따라 가장 하단이 상시접지 로우 스타트 정지 하이알람 이렇게 됩니다

현상태에 레벨콘틀러를 보면 콘트롤에 램프가 점등되어있습니다

이경우 레벨콘틀러에서는 정수위밸브 솔레노이드밸브에 전원을 인가 하게 됩니다

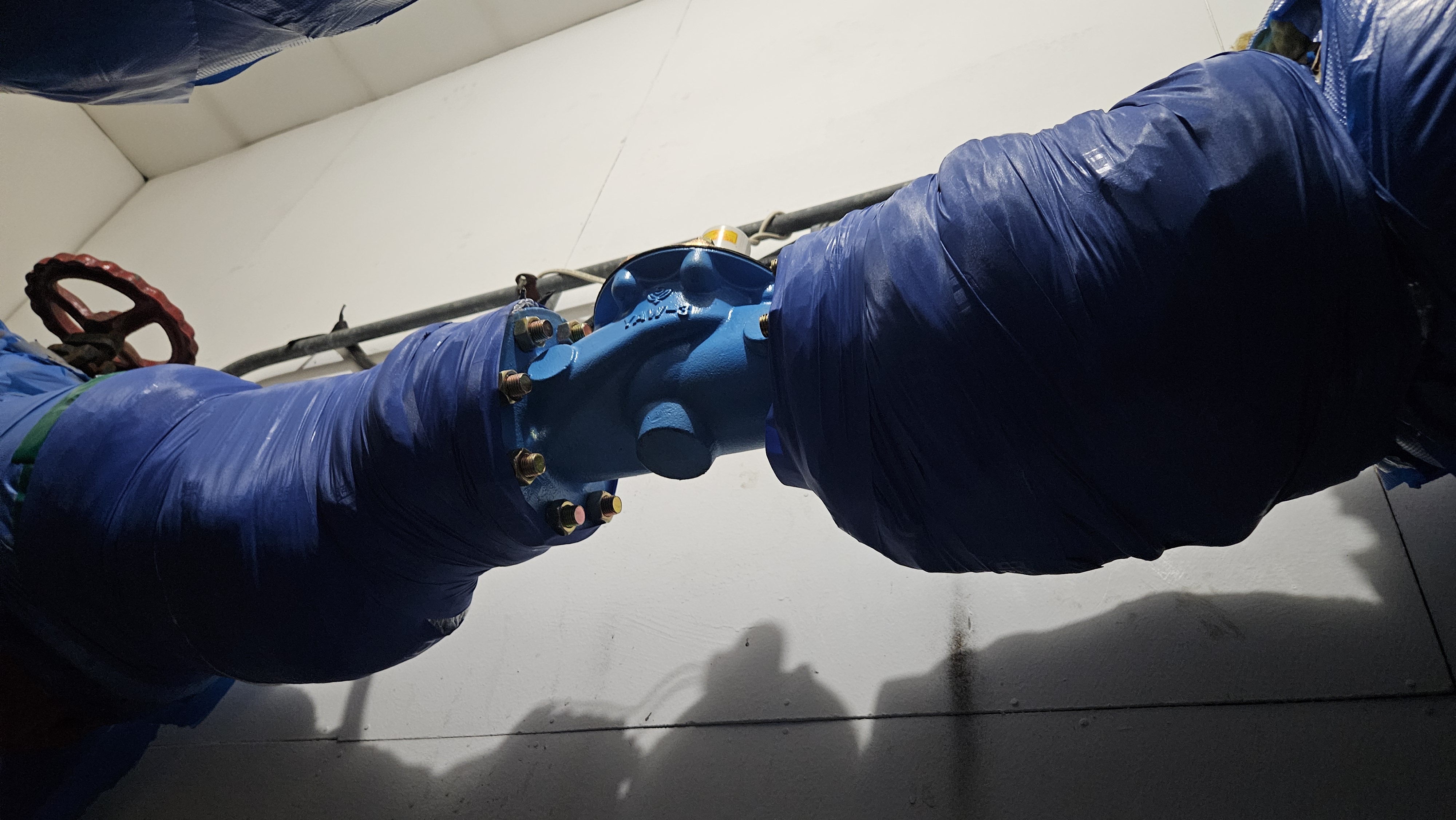

고가수조에 설치된 정수위밸브입니다

신우정수위밸브입니다

모델로 따지자면 SWV-S12C 입니다 명판은 SWV-S12B로 되어있지만 편의상 상부케이싱 모양에 따라 C타입으로 분류합니다

다시 원점으로 가서 위에 사진에 레벨콘트롤러에 콘트롤램프가 점등될경우 아래 정수위밸브 하얀색 솔레노이드밸브에 전원이 인가되며 약간에 열이 발생합니다

하지만 밸브가 제대로 안열릴경우 하얀색 솔레노이드밸브 코일부를 만저보면 아주 뜨겁게 느낍니다

이경우 레벨센서 레벨콘트롤러는 이상없다고 봐도 무방합니다

다시말해 전자변(솔레노이드밸브)이 달려있는정수위밸브는 솔레노이드밸브에 전원이 인가되면 열리고 차단되면

닫히게 되는 구조입니다

만약 솔레노이드밸브 외관상 이상없는데 가끔 코일부가 소손되면 하얀색 솔레노이드밸브 코일부 캡이 열받아 검정색으로 군데 군데 변합니다 이때는 절때 손으로 만지면 안됩니다 감전위험

​

교체작업을 진행하기 위해 보온제를 벗끼고 있습니다



전후단 게이트밸브도 잠궈야 하고요

밸브 무게 와 원인파악을 위해 밸브를 분해합니다

SWV-S12C형경우 8년전쯤1년정도 나오다 단종된 제품시리즈입니다

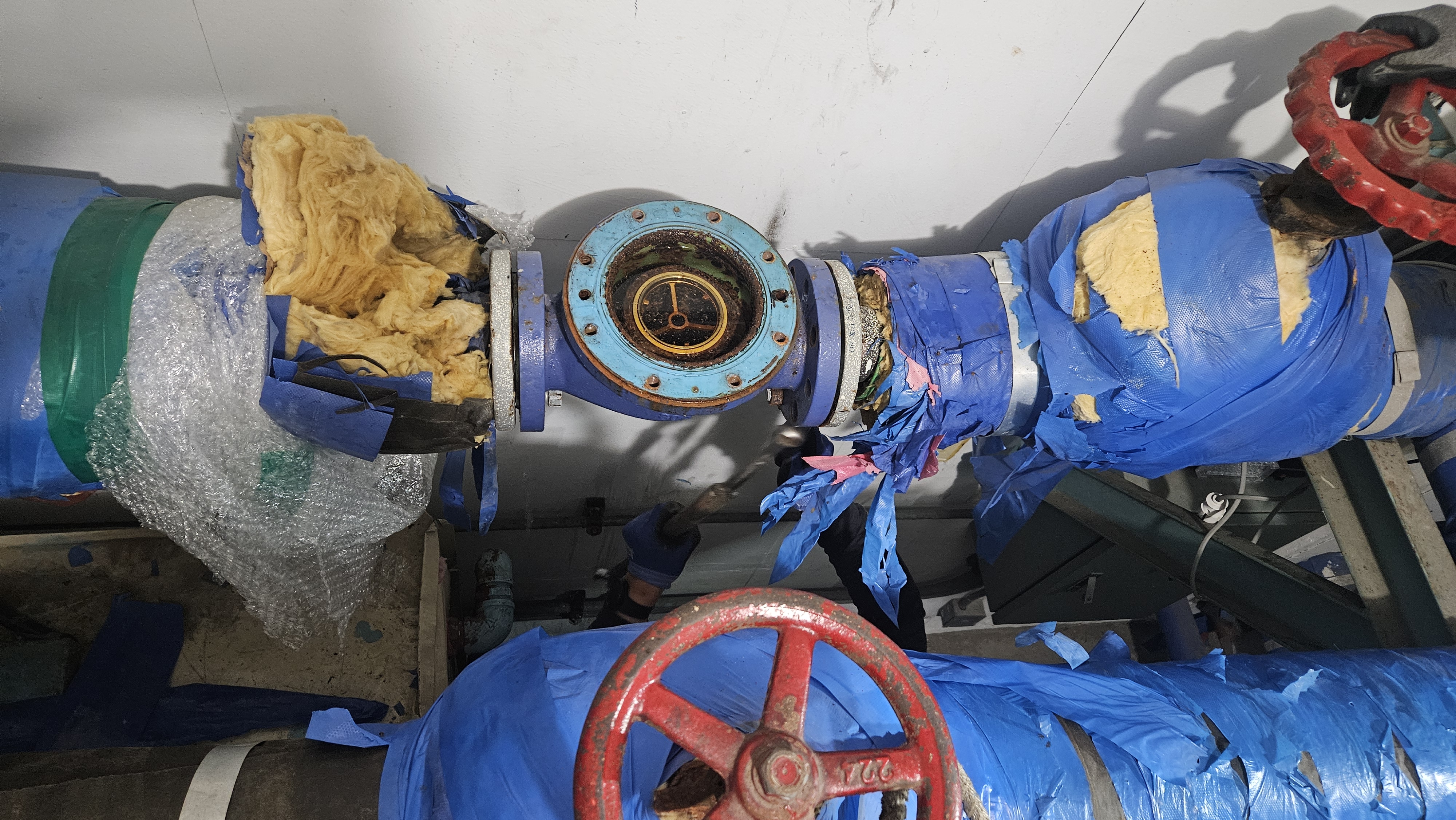

동관이라 동관후렌지에 붙어있는 가스켓을 조심스럽게 제거 합니다

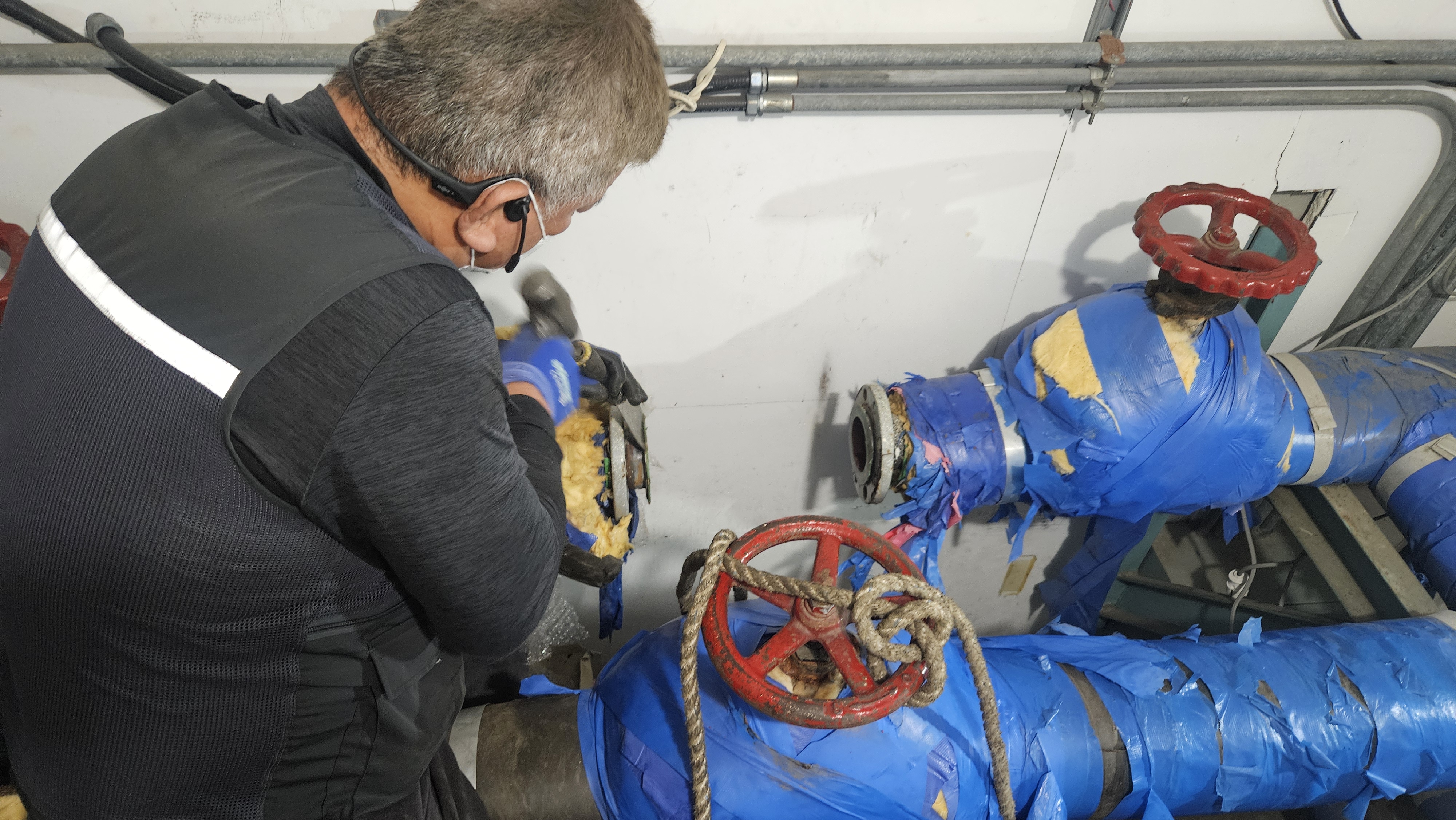

동관후렌지 이물지제거및 배관내 이물질 제거후

신우정수위밸브경우 주철제품이 2023년말 단종되어 더이상 생산이 되지 않아

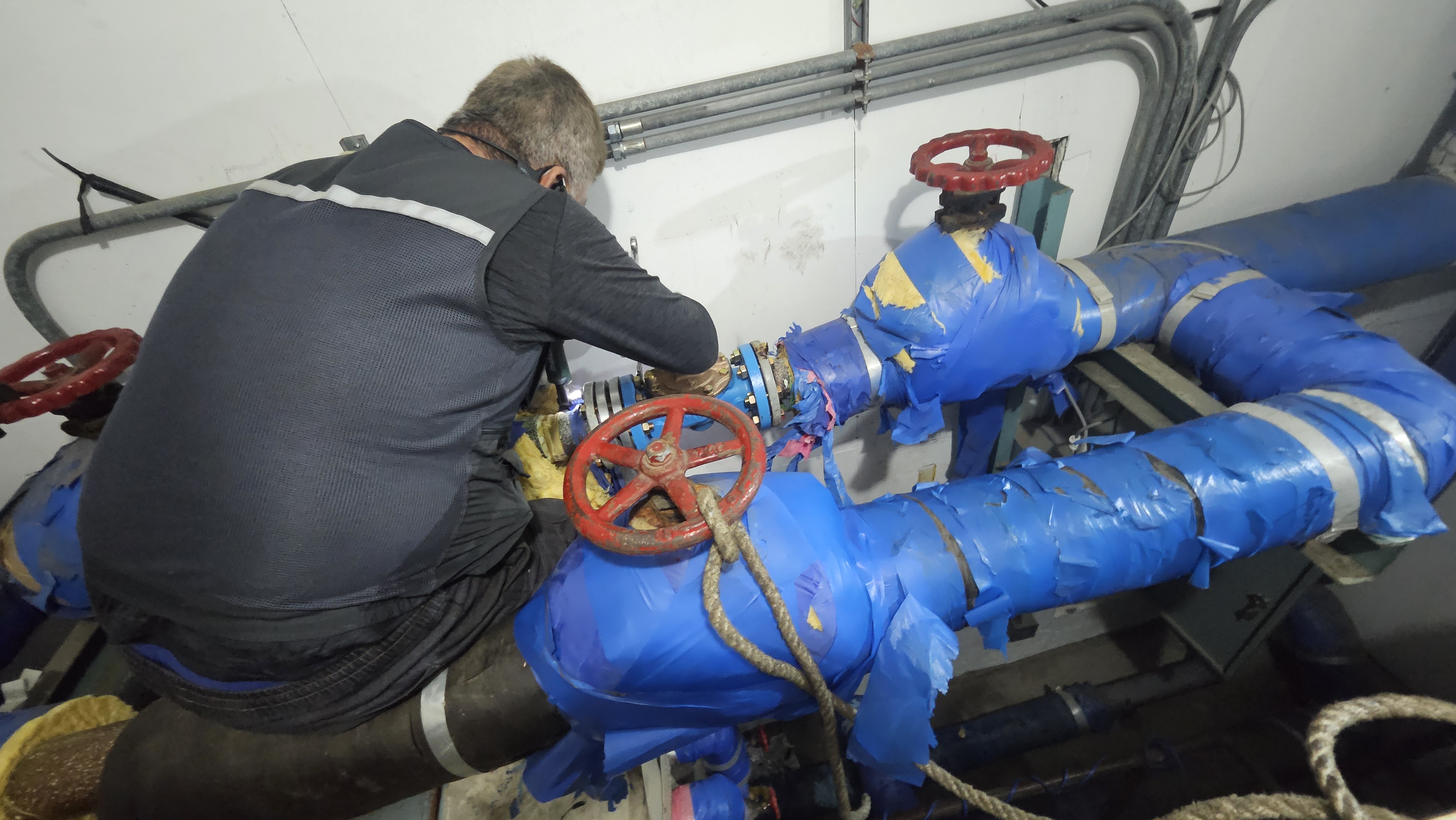

삼양레벨콘트롤밸브 YAW-3 80A로 단관제작후 교체작업을 진행하기로합니다



저희대승엔지니어링에서는 항상 최신제조품으로교체작업을 진행합니다

교체후 시운전 등록 혹시 모를이상시 본사 A/S팀으로 부터 2년간 A/S를 받으실수있습니다

사용자과실제외

저희대승엔지니어링은 밸브 센서등 기계수리전문이라

각각 회사별로 밸브의 길이 를 알고있어 미리 단관을 제작 하여 한번에 현장용접없이 교체작업이 가능합니다

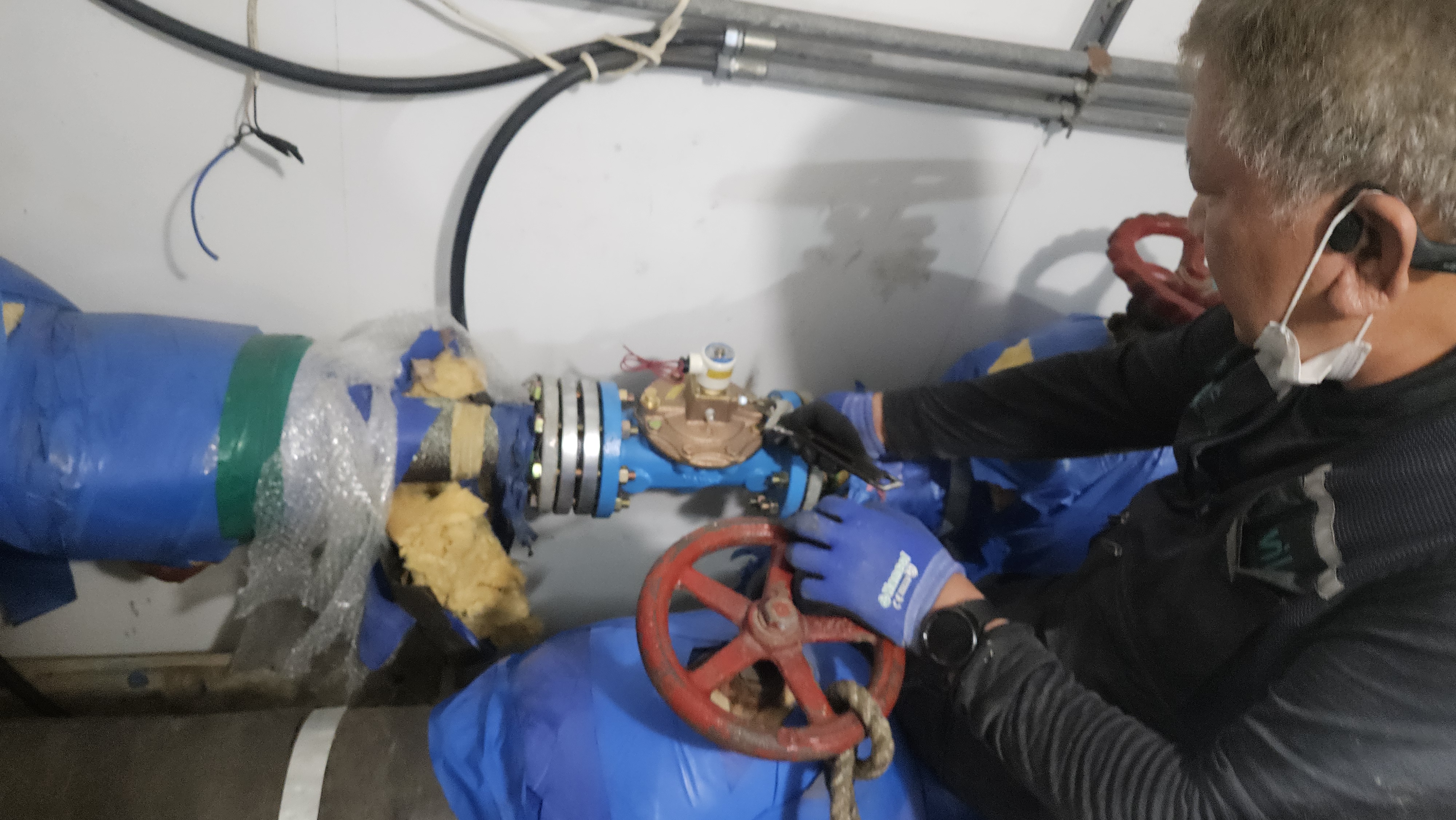

삼양정수위밸브 YAW-3 80A를 현장에 맞게 전자타입으로 만들고있습니다

추후 정수위밸브 점검이 편하도록 잭타입으로 솔레노이밸브 전원선도 개조합니다

시운전 누수확인후 보온을 하고 있습니다

고가수조 위 전극봉홀더

전극봉홀더 뚜껑을 열어 이렇게 다섯선이 연결되어 5극전극봉이라 합니다



5극 전극봉내부 위에서 설명드린것처럼 가장하단이 상시접지 로우알람수위 스타트 수위 정지수위 하이알람수위 입니다 고가수조 또는 저수조 에따라 사용자가 길이를 맞쳐사용합니다

교체 완료 정리완료
