YAW-3 150A 안닫힘으로 인한 교체 삼양레벨콘트롤밸브

충청남도 당진시에 모 아파트 입니다

전화 문의로 지하 저수조 에 설치된 정수위밸브 YAW-3 150A 삼양레벨콘트롤밸브 문의입니다

증상 : 열리기는 잘열리는데 잘 닫히지 않느다

상부 동관에 설치된 볼밸브를 열고 닫으면 잘 열리고 잘닫히는것 같다

​

먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음

​

위와 같이 상담및 정수위밸브 점검법을 다시한번 확인시켜드리고

담당과장님깨서 점검 정수위밸브 이상으로 판단



​

정수위밸브 현장 사진을 부탁드렸습니다

관장님께서 참 꼼꼼하게 작업자 위치 눈높이에서 사진을 보내주셨습니다

​

아래 보내온사진입니다

정수위밸브가 설치된 곳은 편하게 이동할수있는것 같습니다

이렇게 기계실 한쪽 벽면 사람 눈높이정도에 설치된것 같습니다

설치된 정수위밸브는 삼양밸브 레벨콘트롤밸브로 YAW-3 모델 구경150A 입니다 설치된 형태는 전자볼탑겸용이네요



밸브 바로 정면에서도 찍어주셨습니다

중앙에 놓고 좌측 우측 한장씩 작업자 눈높이에 맞춰 잘찍어 주셨습니다

가장중요한 운반 루트입니다

지하주차장에서 힌개층정도만 내려가면 되네요

위 사진을 바탕으로

견적을 넣었습니다

2024년 10월 작업분입니다

삼양발브경우 11월부터 밸브가격 인상이 있어 안내드렸더니

최대한 빠르게 작업을 해달라고 하네요

​

자재를 준비하고

당진으로 출발합니다

먼저 저수조레벨콘트롤러입니다

투라인레벨 2L-LIC-D/P모델이네요

물이 조금 부족한것 같아 작업전 물을 60%까지 채우고 작업을 진행했습니다

작업시 물부족 현상이 없도록

YAW-3 150A 경우 무게 때문에 휴대용크레인을 설치했습니다



작업전 살펴봅니다

상부 연결된 배관을 분리합니다

상부케이싱도 열어봅니다

다이아후램이 손상가기 시작했습니다

사람으로따지면 심장에 동맥경화라 생각하시면 됩니다 한15년 정도 사용했다고 합니다

본격적으로 배관에서 밸브를 분리합니다

휴대용크레인을 이용하여 가볍게 작업을 합니다

배관에서 정수위밸브 분리

작업일시 10월 제조일자는 9월입니다

항상 저희 대승엔지니어링에서는 최신 제조품으로 교체 해드립니다

혹시모를 이상시 본사 A/S팀으로 부터 2년간 A/S를 받으실수있게

시운전후 등록합니다

거의 A/S발생은 하지 않습니다



정수위밸브 비교샷

후렌지 이물질 제거

후렌지 크리닝

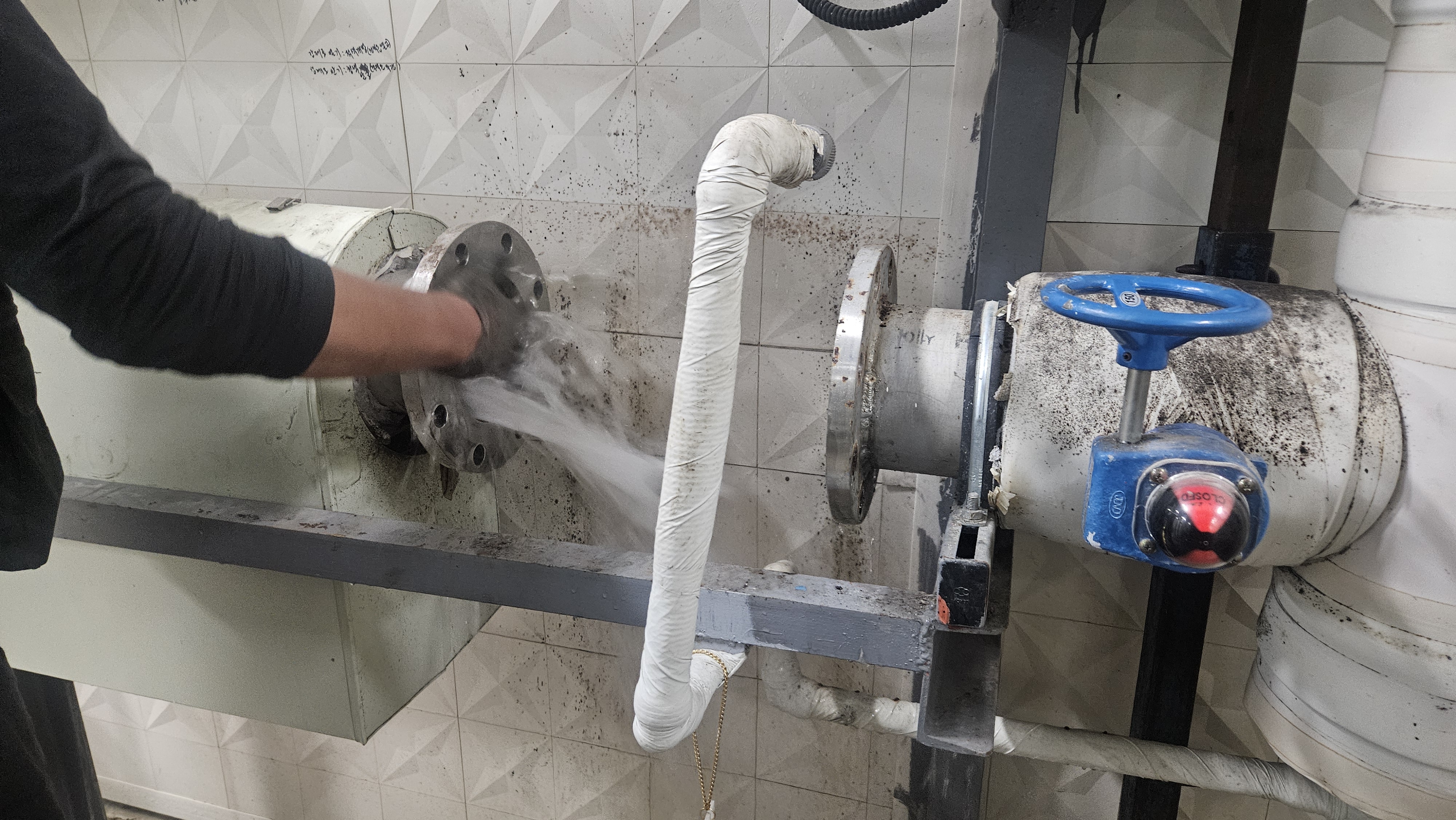

후렌지 부식제거시 들어갈 이물질을 빼내기 위한 배관후래씽작업

오랜 사용에도 스트레이너 내부는 깨긋합니다

준비해온 삼양레벨콘트롤밸브 명판



신형삼양정수위밸브 교체 준비중

배관에 정수위밸브 조립중

기존 볼탑라인과 연결중

시운전과 점검이 편하도록 솔레노이드밸브 전원선을 짹으로 만들고 있습니다

시운전및 누수확인
