저수조 기어식레벨센서 SG-980S 헌팅으로 인한 제작후 교체

서울특별시 구로구에 있는 모 오피스텔건물입니다

어제 삼양정수위밸브 교체후 시운전시 레벨센서 헌팅을 발견하고

긴급 제작후 교체 작업을 진행하였습니다

​

기존 레벨센서 명판입니다

2400X100X2"인치 타입이네요





저수조 상부에 있는 기어식 레벨센서입니다

저수조와 2" PT 소켓으로 결합되어있습니다



위 레벨센서를 참고 저수조 높이를 보니 2.5m 입니다



여기서

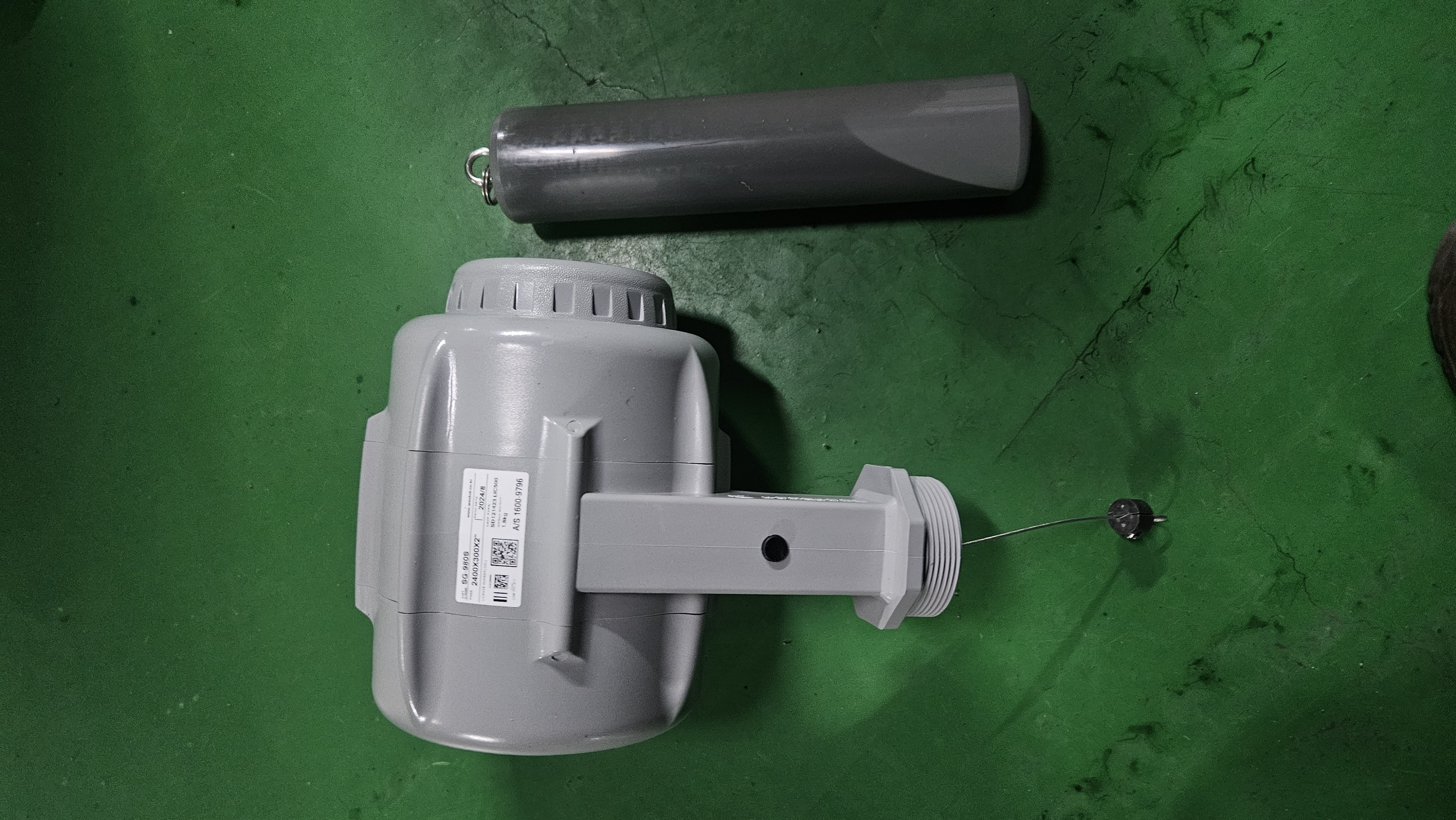

2400X300X2" 로 저희는 제작했습니다

높이는 기존 레벨센서와 같이 했으며

300 불감대 부분은 저수조 상부 레벨센서 결합부분부터 저수조 옆 오버드레인 하부 까지 길이 입니다

불감대 길이를 주는이유는 불감대가없을경우 저수조 물이 저수조 상부 옆에 오버드레인으로 물이 넘쳐도 레벨센서는 100%를 가르키지 못하기때문에 불감대 (감지를 안하는부분)을 주어 보통 오버드레인 하부를 100%가 되도록 만듭니다

교체 작업을 준비합니다

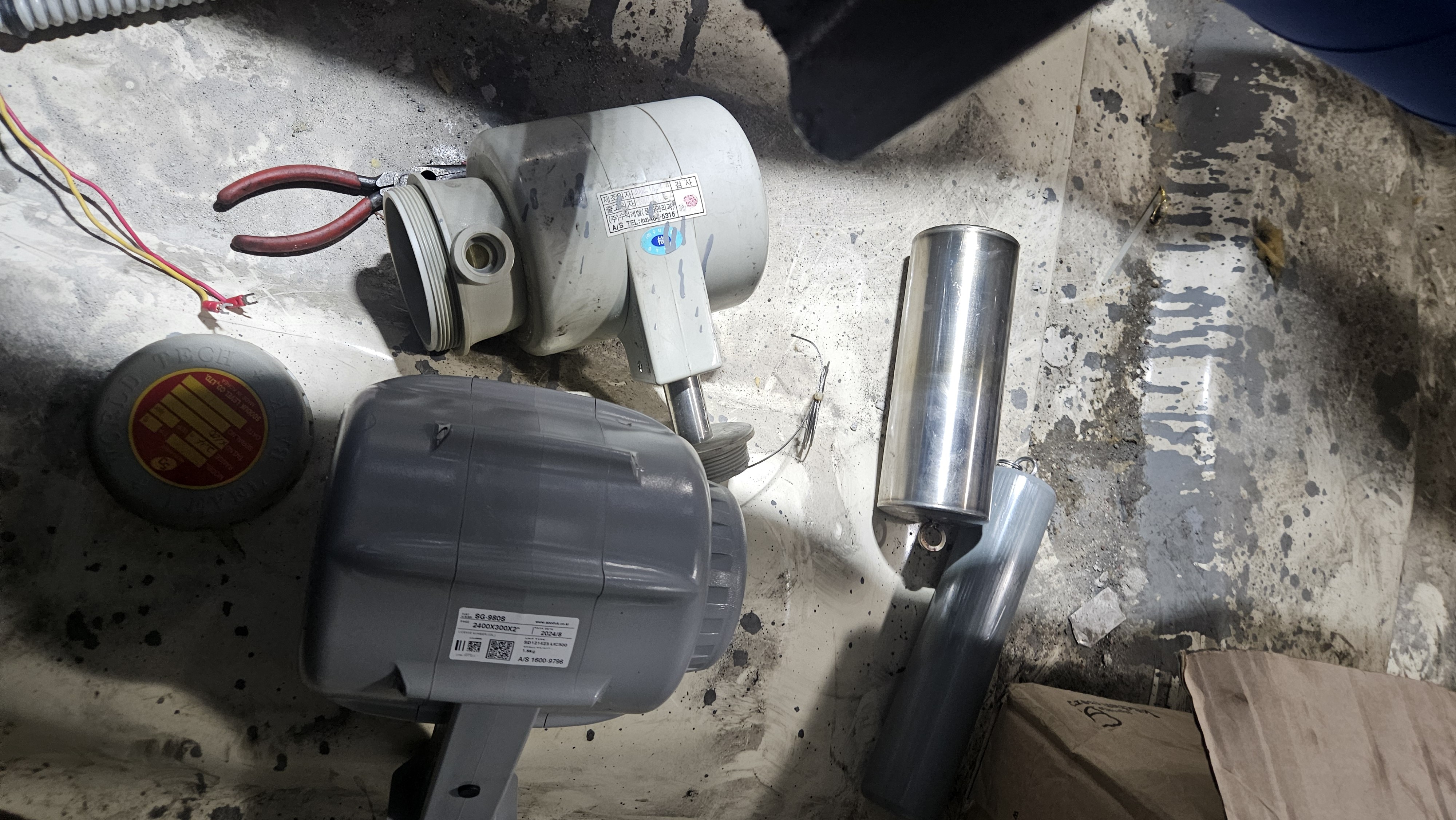

기존 레벨센서추를 보니 오래 사용한 타입입니다

예전에 추를 스탠으로 만들고 요즘은 플라스틱재질입니다

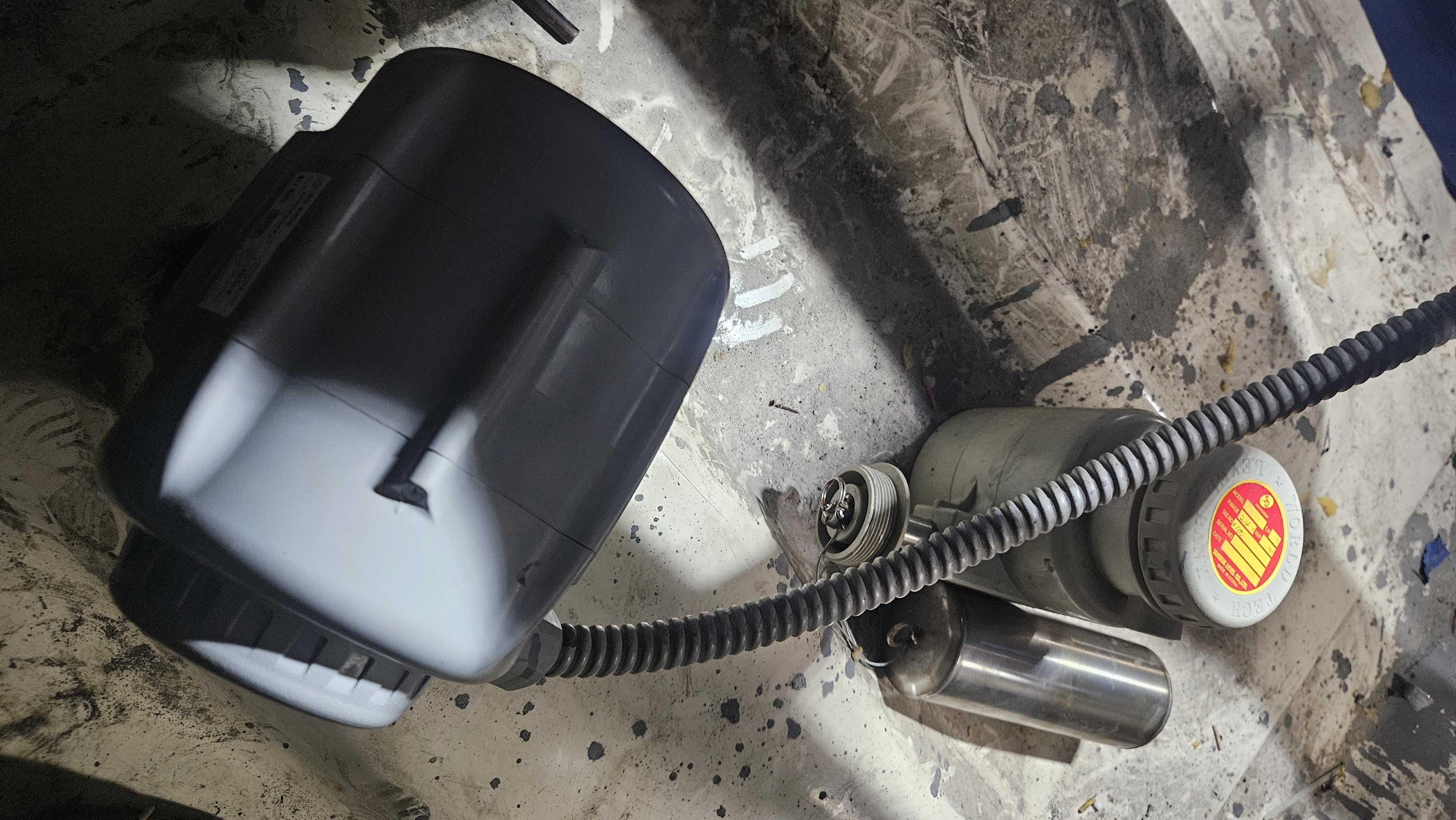

기존 기어식레벨센서를 제거합니다

교체 완료

저수조 점검구를 열어 추가 잘내려가있는지 와이어가 엉키지 않았는지 점검합니다

교체 완료

정수위밸브를 스타트 시켜 레벨콘트롤러 STOP지점에 정지하는지 체크합니다

물이 들어갈때 출렁출렁거리고 저수조 용량이 작으면 약간에 오차는 발생합니다



레벨센서 헌팅으로 교체후 시운전입니다

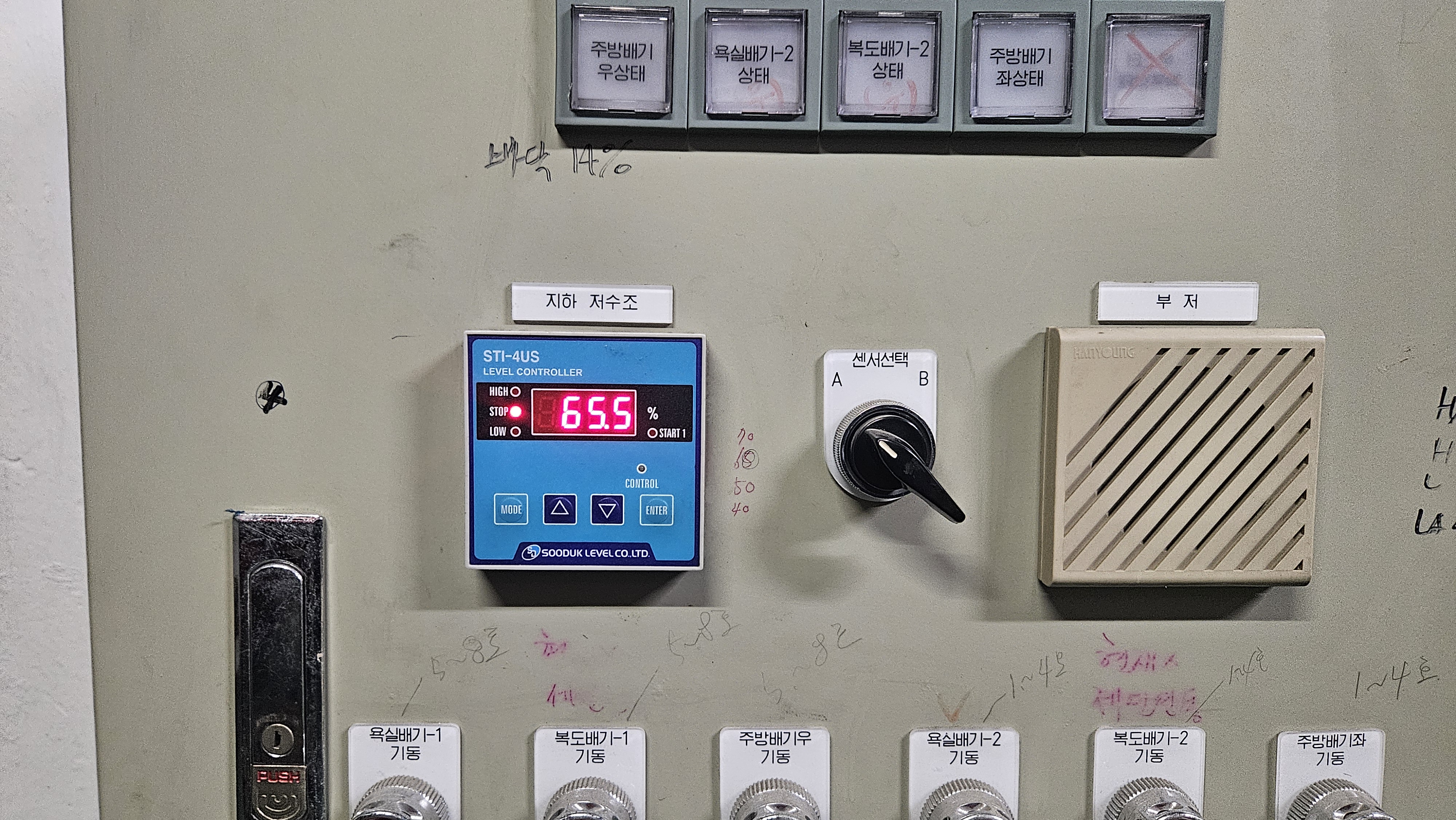

알아보시기 편하게 레벨콘트롤을 조정하여 65.5% START (정수위밸브 솔레노이드밸브에 전원인가 밸브열림)

67% STOP(정수위밸브 솔레노이드밸브 전원차단 5~15초후 밸브닫힘) 을 설정했습니다

녹색불이 점등 솔레노이드밸브에 전원인가 꺼지면 소등입니다

이렇게 순차적으로 65.5 % 66% 66.5% 67% 이렇게 순차적으로 올라가면 정상

순간적으로 10 20 30%튀면 헌팅이라고 하면서 레벨선서 이상입니다

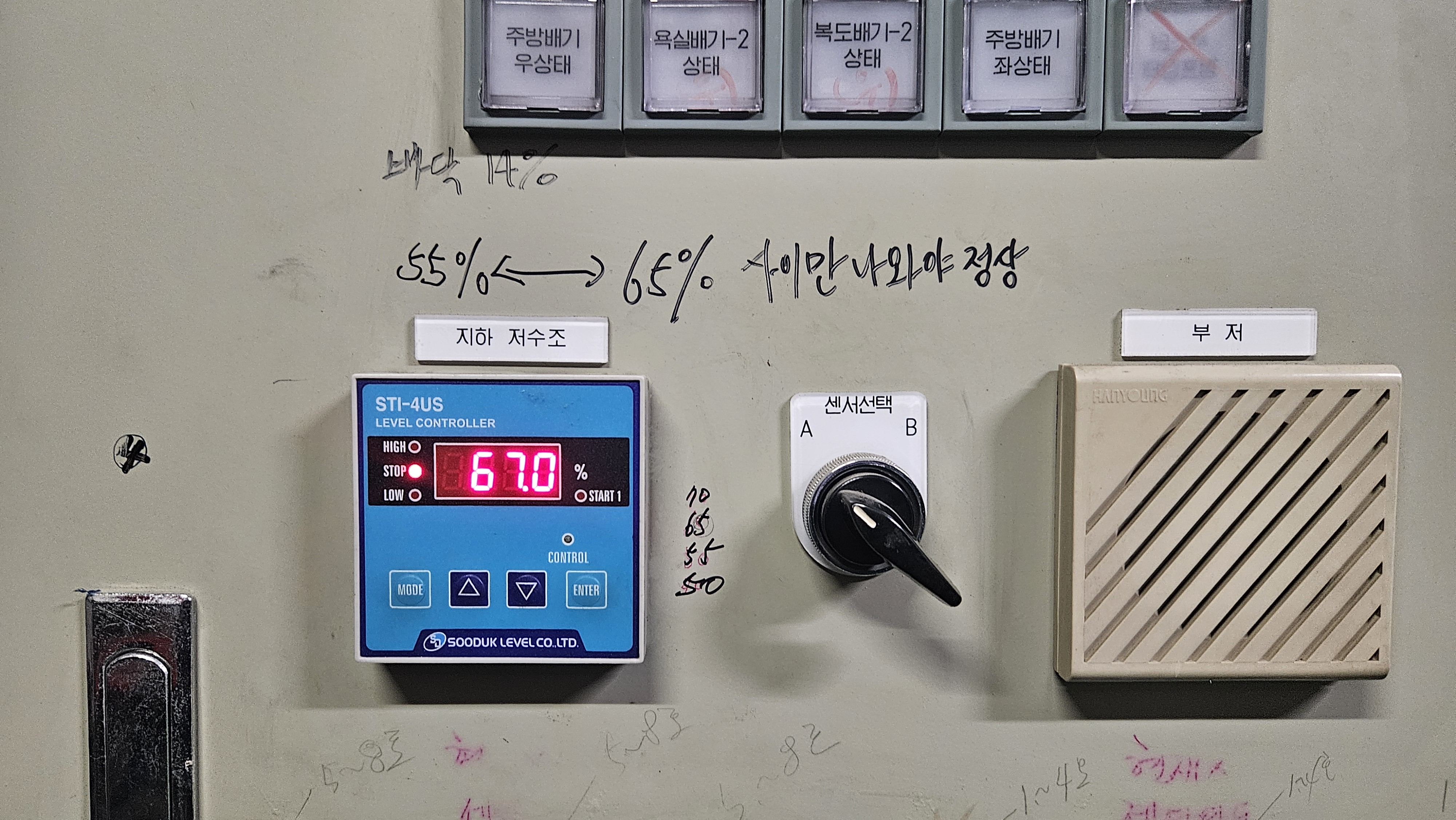

관리자가 한눈에 알아볼수있게 적어놓았습니다

START55% STOP 65% 사이에 있어야 정상입니다
