SWV-FS12B 구경80A 신우정수위밸브 안닫힘으로 인한 고수위알람 수리

8월초 올해는 거래처에 휴가 기간동안 오버홀 작업일정이 없어 잠시 처갓집에 내려갔습니다

같이 일하는 저희 마님을 위해

경기도 고양시 모 체육관이라고 하면서

연락이 왔습니다

저수조 물탱크 물넘침이 발생했다고 하네요

먼저 저수조에 설치된 정수위밸브 사진을 충분히 찍어서 보내달라고 했씁니다

보내온 사진을 보니 신우정수위밸브 SWV-FS12 구경80A 모델이네요

급해서 여기 저기 문의도 해보고 자체적으로 인터넷 자료도 찾아보고 인터넷에 나온대로 청소도 했는데 정수위밸브 가 제대로 닫히지 않는것 같다고 합니다

​

먼저 보내온 여러장의 사진을 보고 서로 의견을 조율합니다

보내온 사진중 첫번째 사진을 보니

신우정수위조절밸브 SWV-FS12B 모델인데 정수위밸브 상부케이싱 전자변과 연결된 15A 볼밸브가 배관과 연결된것 같습니다

나름대로 하루종일 물탱크 청소하시는 업자분과 체육관 관계자분이 유튜브도 참조하고 열심히 수리 하셨다고 합니다

신우정수위조절밸브 명판입니다 오랜사용으로 잘보이 않지만 전체적인 모양으로 바로 모델이 판단됩니다

구경에 따라 가격이 틀려지기 때문에 구경이 중요합니다

호칭경 80A 입니다

자체적으로 솔레노이드밸브도 수리했다고 합니다



위 사진을 보고 충분히 상담

교체 보단 수리를 원하셔서 오래된모델이라

A/S 안되는 조건으로 수리를 해드리기로했습니다

문제시 니들밸브만 한번 반시계방향으로 돌리면되기때문에 A/S문제는 서로 전화로 충분히 가능합니다

​

또한 신우정수위밸브 주철밸브 제품이 작년말 단종되어서

배관수정후 교체를 진행해야하는데

예산때문에 이번에 수리를 했으면 하네요

다행히 저희 대승엔지니링에서는

​

정수위밸브 수리부품



신우정수위밸브40A~150A까지

신한정수위밸브50A~200A까지

삼양정수위밸브65A~150A까지



항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다

먼저 전화로 문의가 많은데



해당 정수위 밸브 사진을 여러장 많을수록 좋습니다

최대한 많이찍어 보내달라고 합니다

그후 각 회사와 모델별로 특징이 있어

점검방법등을 알려드리고 조치를 하고 있습니다

대부분의 정수위조절밸브 고장문의는 안닫힘입니다

저수조 레벨콘트롤에서 하이알람이 울렸다

이때 저수조에 수위가 하이알람 위치에 있으면 대부분 정수위밸브(워터링밸브 ,레벨콘트롤밸브,워터레벨콘트롤밸브)

이상일경우가 많습니다

저희 대승엔지니어링 의 그동안 데이터를 보면

정수위밸브 안닫힘 고장이 80% 정수위밸브 안열림 고장 10% 레벨센서 레벨콘트롤 고장10%

정도로 문의가 들어옵니다

대부분의 고장은 정수위밸브 안닫힘으로

사용자의 간단한 점검방법은

정수위밸브가 전자타입 또는 전자볼탑 겸용타입일경우

솔레노이드밸브의 전원을 차단하여도

1분이상이 걸려도 정수위밸브가 완전히 물을 차단시키지 못하면

정수위밸브 이상으로 생각하셔도 무방합니다

대부분 정상적인 범위는 솔레노이드밸브 전원차단후 5~15초 (특이한 경우 조금 길어질수도 있음)

내에 쉬~~~~~~~~~~~익 소리와 함께 정수위밸브가 닫히게 됩니다

정수위밸브 안열림은

당연히 저수조에 물이 없겠죠

이때 솔레노이드밸브가 아주뜨겁거나

또는 솔레노이드밸브 외부가 변형(손상)이 되었을수도있습니다

레벨센서 레벨콘트롤이상은

레벨센서의 신호값을 4mA~20mA (기어식레벨센서 프론트타입레벨센서)값을 레벨콘트롤이

인식하여 0%~100%값을 표시하는데

표시가 안되거나 어느지점에서 변동이 없거나 헌팅이라 표현하는 올라갈때 1 2 3 4 5~99 100%

반대로 물이 내려갈때 100 99 98 97 96~2 1 0% 이렇게 순차적으로 저수조 수위에 따라 표시되어야하는데 순간

10%에서 20~30%로 넓뛰기 한다든지 반대로 내려올때 70%에서 60 50%로 넓뛰기 한다든지 입니다

저수위알람이울려 놀래서 달려가봤는데 수위는 저수위알람위치에 있지 않고 정상수위

반대로 고수위알람이 울려서 달려갔더니 고수위알람수위에 있지 않는경우입니다

순간 % 헌팅하여 알람을 발생하고 제자리를 잡은경우가 이때 레벨센서를 의심해볼필요가있습니다

​

수리 견적을 넣고 최대한 빠른수리를 원하셔서

휴가는 예정보다 하루 빨리 끝내고 일요일 작업을 진행해드리고 했습니다

​

SWV-FS12B 80A 상부케이싱을 분리 한모습니다

오랜사용으로 내부 스케일이 가득합니다

또한 여기서 중요한 포인트는

하부케이싱부식은 별문제가 되지 않습니다

하지만 상부케이싱으로 들어오는 구멍이 녹으로 꽉막혀있어

상부에 수압을 걸어주지 못해 결국 밸브가 안닫히는 현상을 발생합니다





B형같은경우 다이아후램 하부 삼발이 가드 위치가 중요합니다

하부케이싱과 서로 안맞으면 제대로 조립이 안됩니다

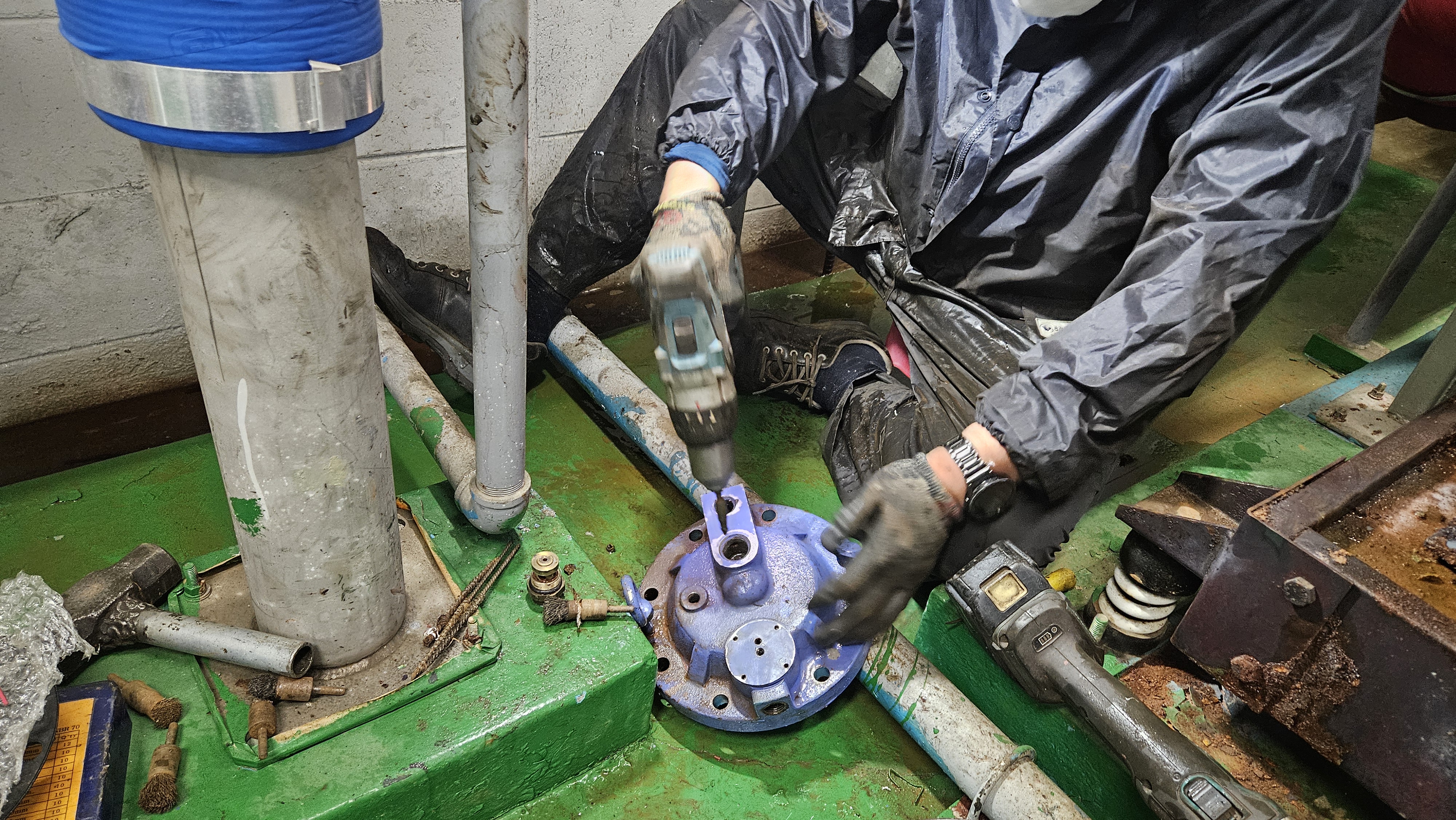

상부케이싱을 분해합니다

니들밸브 부분도 꽉막혀있네요

상부케이싱에 부식을 제거합니다

다이아후램 프래트 도 점검및 부식을 제거합니다

스프링 부식제거중

각부품을 점검및 크리닝합니다

다이아후램 디스크 가이드 점검및 크리닝

상부케이싱에 여러 구멍들을 (물 수로)를 점검하고 부식을 제거합니다



스크린에서 니들밸브로 가는 관로 청소가 무지 중요합니다

모두 점검 크리닝후 교체 할 다이아후램 오링 솔레노이드밸브 스크린등입니다

니들밸브 규격을 체크후 오링교체

다이아후램 조립및 오링교체

하부케이싱 크리닝

이물질 배출을 위해 후래씽작업

다이아후램 조립

상부케이싱 조립및 후래씽작업

배관 연결및 시운전

닫히는 시간 조절
