저수조 레벨센서 SG-980S 레벨콘트롤러 STI-4US 교체

경기도 화성시 동탄에 있는 모 건물입니다

저수조 에서 가끔 알람이 발생하는데

어떤게 문제인지 궁금하다는 문의입니다

이때 점검할 포인트는 자동제어 판넬중에서 어디서 울리는지 관리자 분이 확인해야합니다

건물 자동제어 판넬에는 여러게의 레벨콘트롤러가 있습니다

대부분 집수정 정화조 정수위밸브 레벨콘트롤러입니다

관리자분께 자동제어 판넬에가서 어느 부분이 울리냐고 했더니

저수조 고수위알람부분이 점등되었다 꺼졌다 한다고 합니다

이때 아래 사진에 있는 STI-4US 의 숫자가 크게 왔다 갔다 하면

저수조 상부에 있는 레벨센서 SG-980S를  의심해볼수있습니다

STI-4US에서 DC24V를 SG-980S로 보내주면 SG-980S에서는 저수조 수위에따라 4~20mA값을 STI-4US로 보내주며

4~20mA값을 100등분해서 숫자로 표시해주는데 이부분이 크게 왔다갔다하면

저수조 상부에 있는 SG-980S레벨센서 내부에 볼륨 또는 엔코더등이 손상된경우가 대부분입니다

항상 사진을 첨부해주셔야 하며

특히 SG-980S의 명판 과 조금떨어져 저수조 상부와 어떻게 접합되었는지 찍어 보내주셔야

제작후 작업이 가능합니다



보내온 사진을 바탕으로 다시 설명을 드립니다

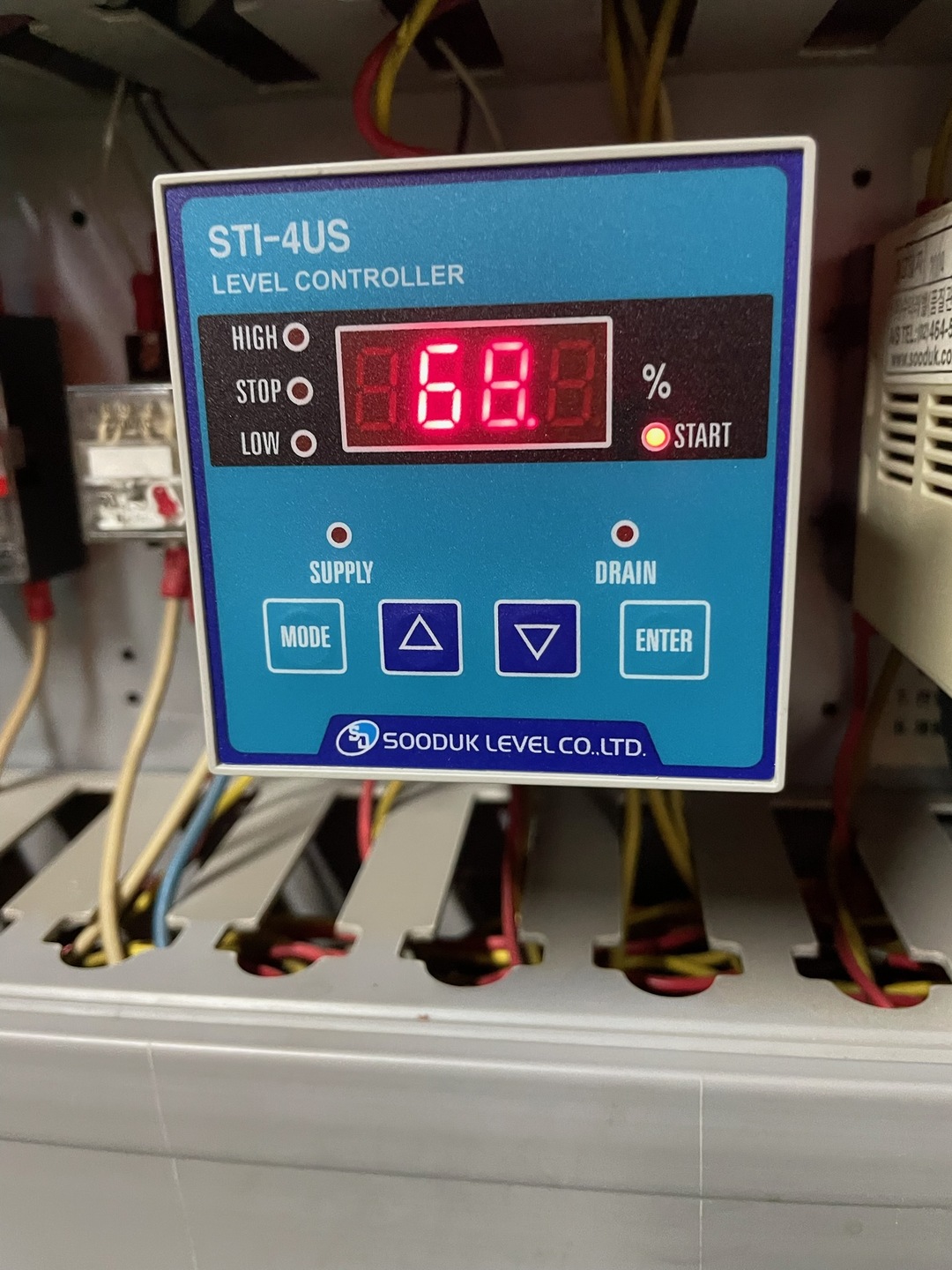

STI-4US 레벨콘트롤러 입니다

주로 자동제어 판넬 DDC 내부에 설치되어있습니다

SG-980S 기어식레벨센서로 이렇게 저수조 상부에 헤드부분과 와이어 추로 연결되어있습니다

추는 저수조 내부 수위에 닿아 수위에 따라 부력에 의해 오르락 내리락 합니다

명판을 보면 총2400길이에 불감대가 800으로 조금 불감대가 길게 잡혀있네요

저수조와 접합부분은 2" 다시말해 50A 배관 소켓타입으로 접속되어있다는 뜻입니다

근데 저수조 상부에 바로 부착되어있는데 불감대가 800으로 제작되어있다면 이부분이 좀이상합니다

아래에서 설명드립니다

저수조레벨센서는 A B탱크 모두 2400에 불감대가 800이네요

이렇게 저수조 상부에는 레벨센서 헤드 와이어로 추와 연결되어 수면에 따라 부력으로 오르락 내리락 합니다

위 사진을 바탕으로 견적을 넣고

오케이되어 제작후 방문하였습니다

자동제어판넬에 내부 사진입니다

가운데 STI-4US 저수조 레벨콘트롤러 입니다

우측에 EU-54U-2WS는 집수정 수중펌프를 교번운전및 순차운전시키는 레벨콘트롤러 입니다

이렇게 자동제어판넬에 연결되어 여러곳으로 알람님 신호를 보내주는곳입니다

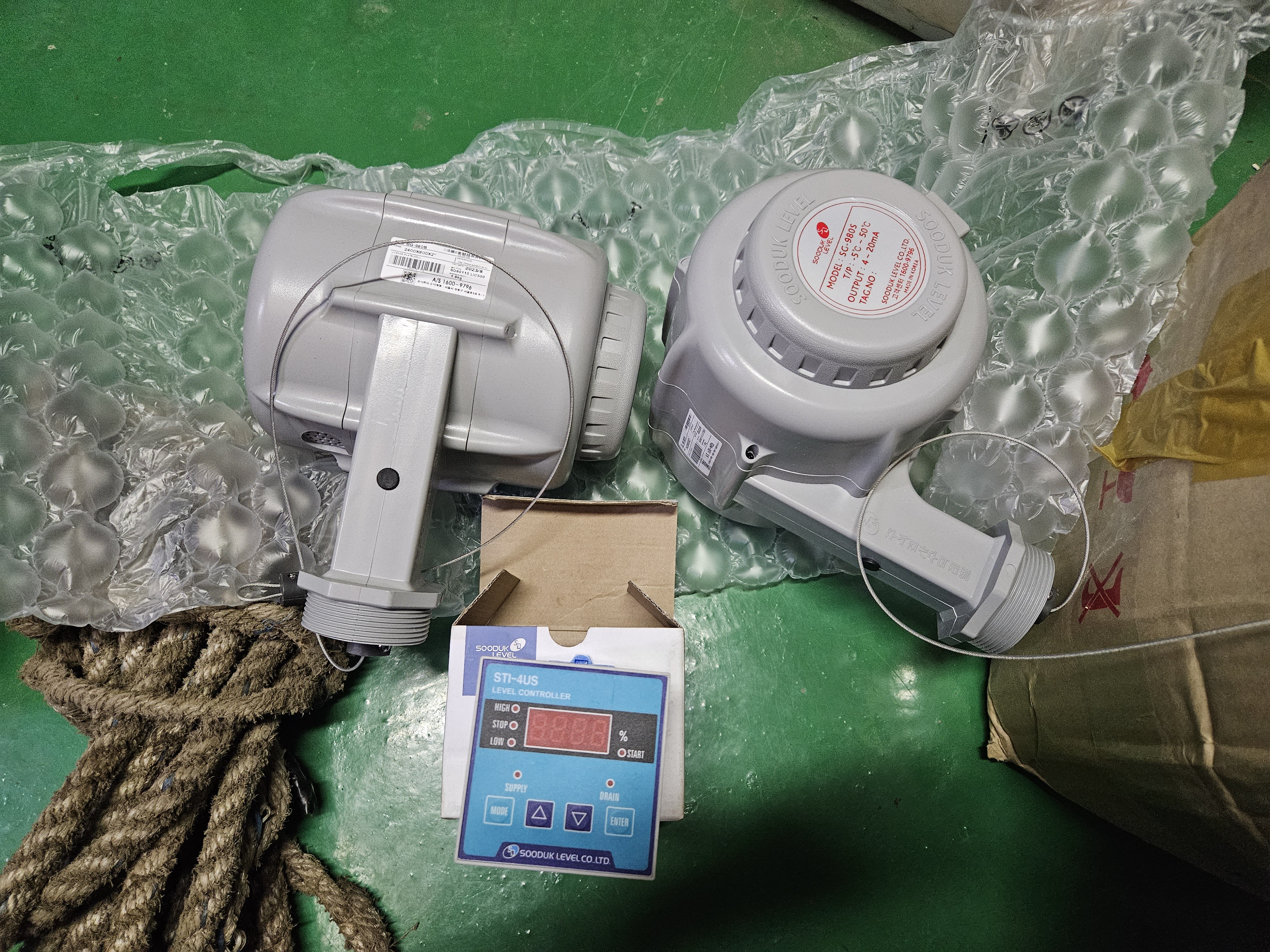

위 사진을 바탕으로 제작해온 레벨센서 레벨콘트롤러입니다

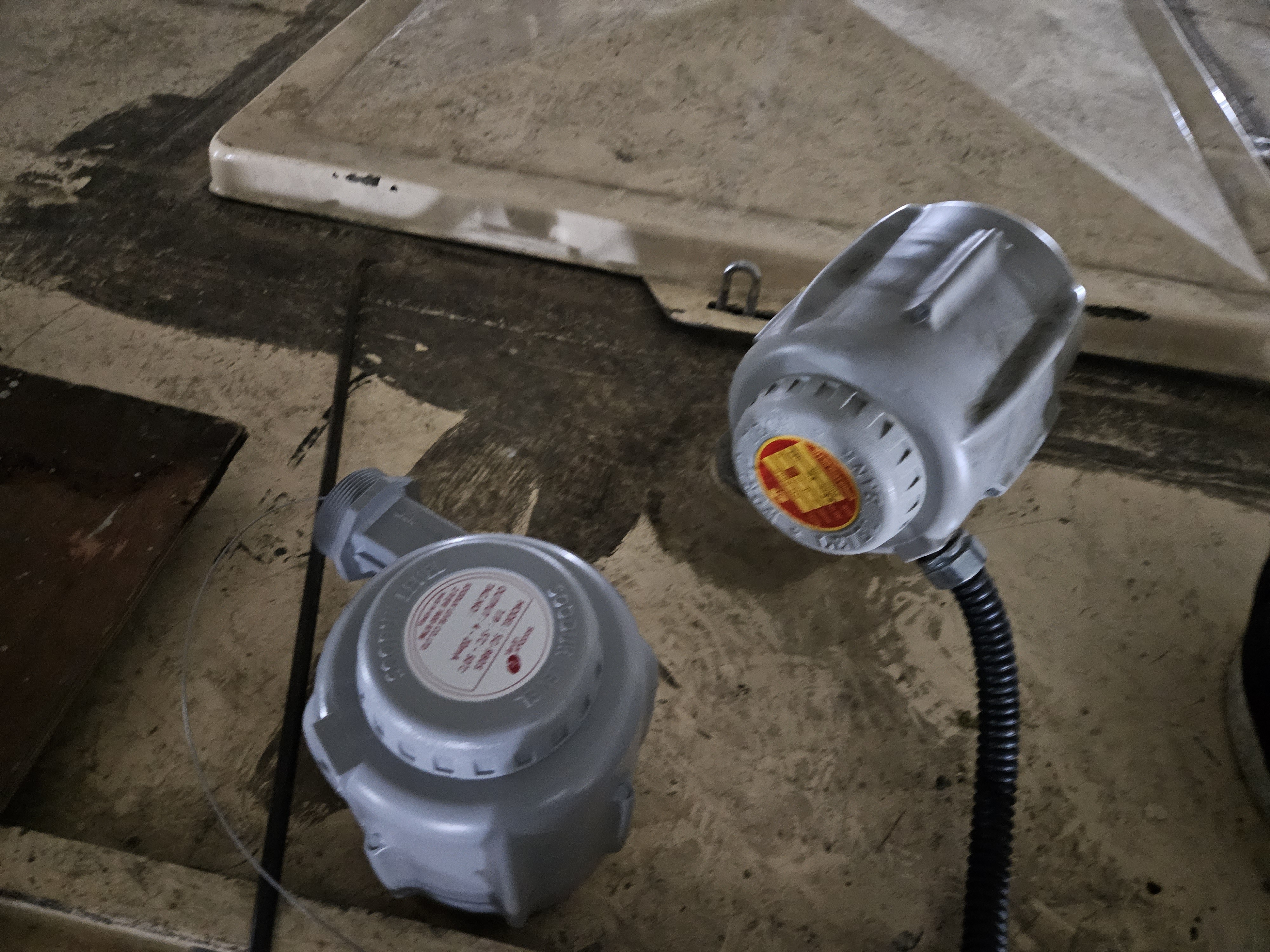

기존 레벨센서와 비교샷

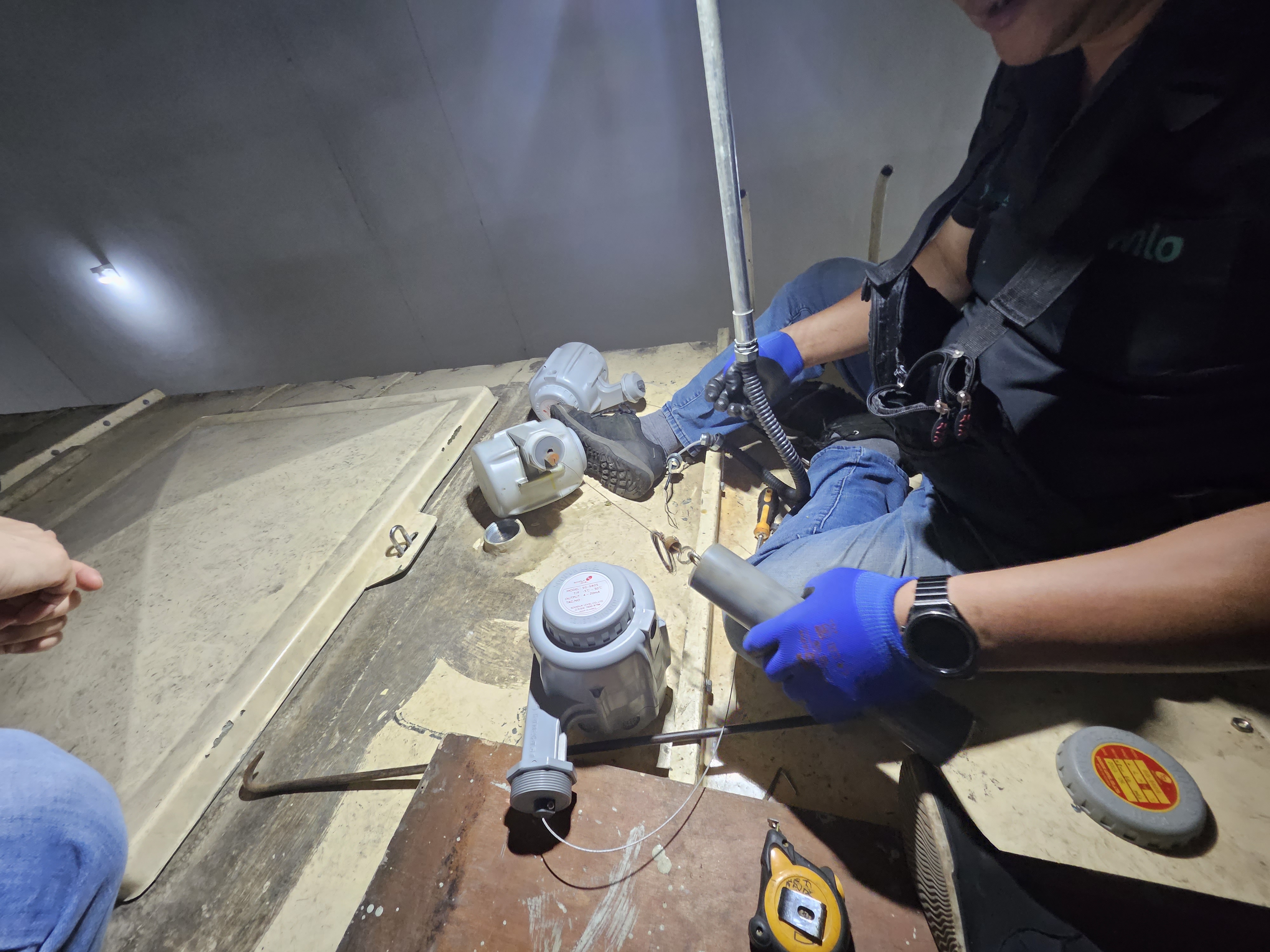

기존 레벨센서 분리중

근데 조금 이상합니다 기존 레벨센서가 명판과 좀 다른것 같습니다

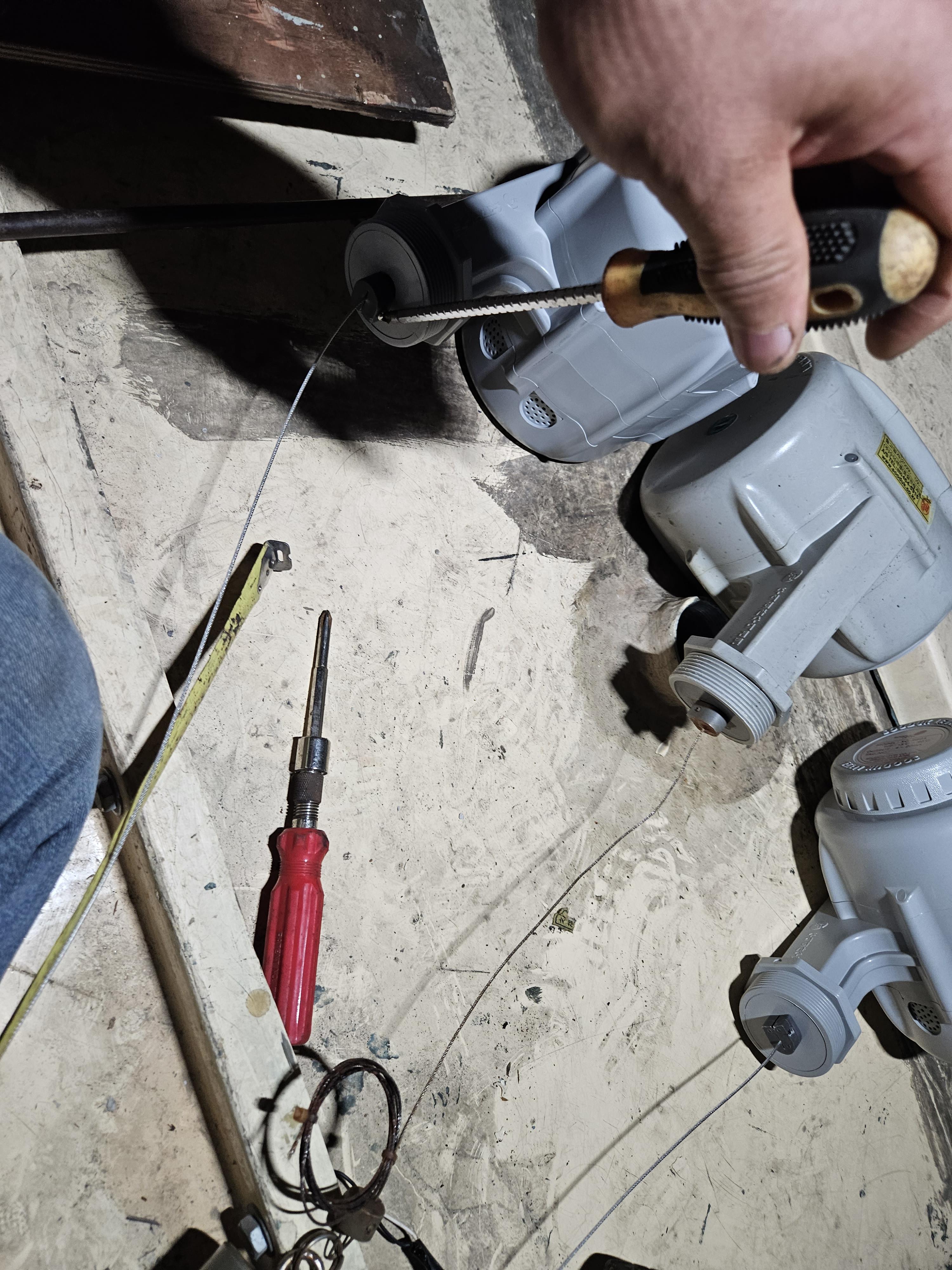

줄자를 갖고와서 길이 측정

명판에는 불감대가 800인데 누군가 500으로 수정해놓았습니다

현장에서 수정중입니다

그럼 전체적인 측정길이를 체크해보니 그만큼 늘어나네요 측정길이는 300이 늘어난 1900이 됩니다

콘트롤러 교체 중

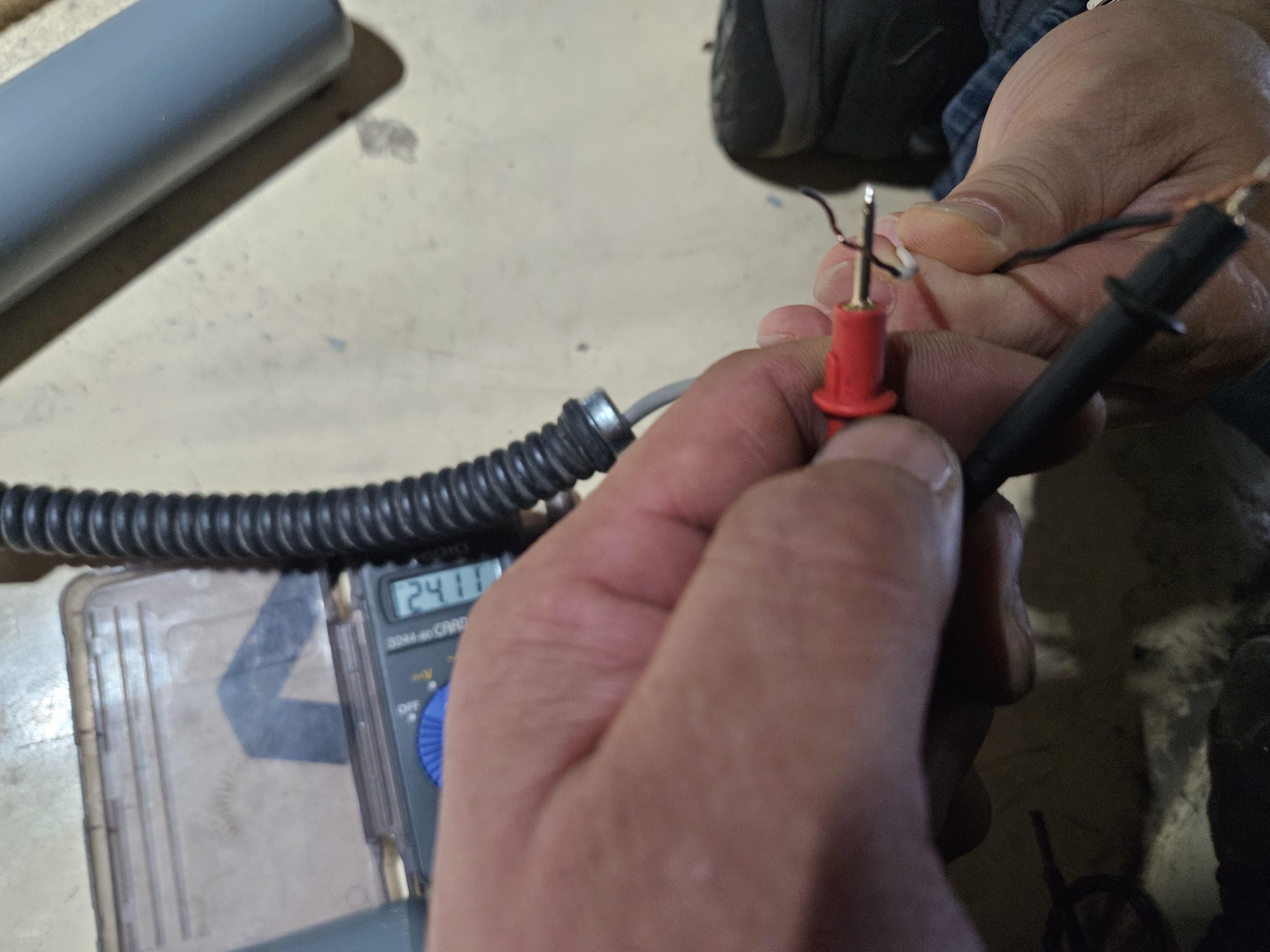

전압체크

결국 레벨센서 레벨콘트롤 모두 정수위밸브를 조정하기위해 설치된 센서입니다

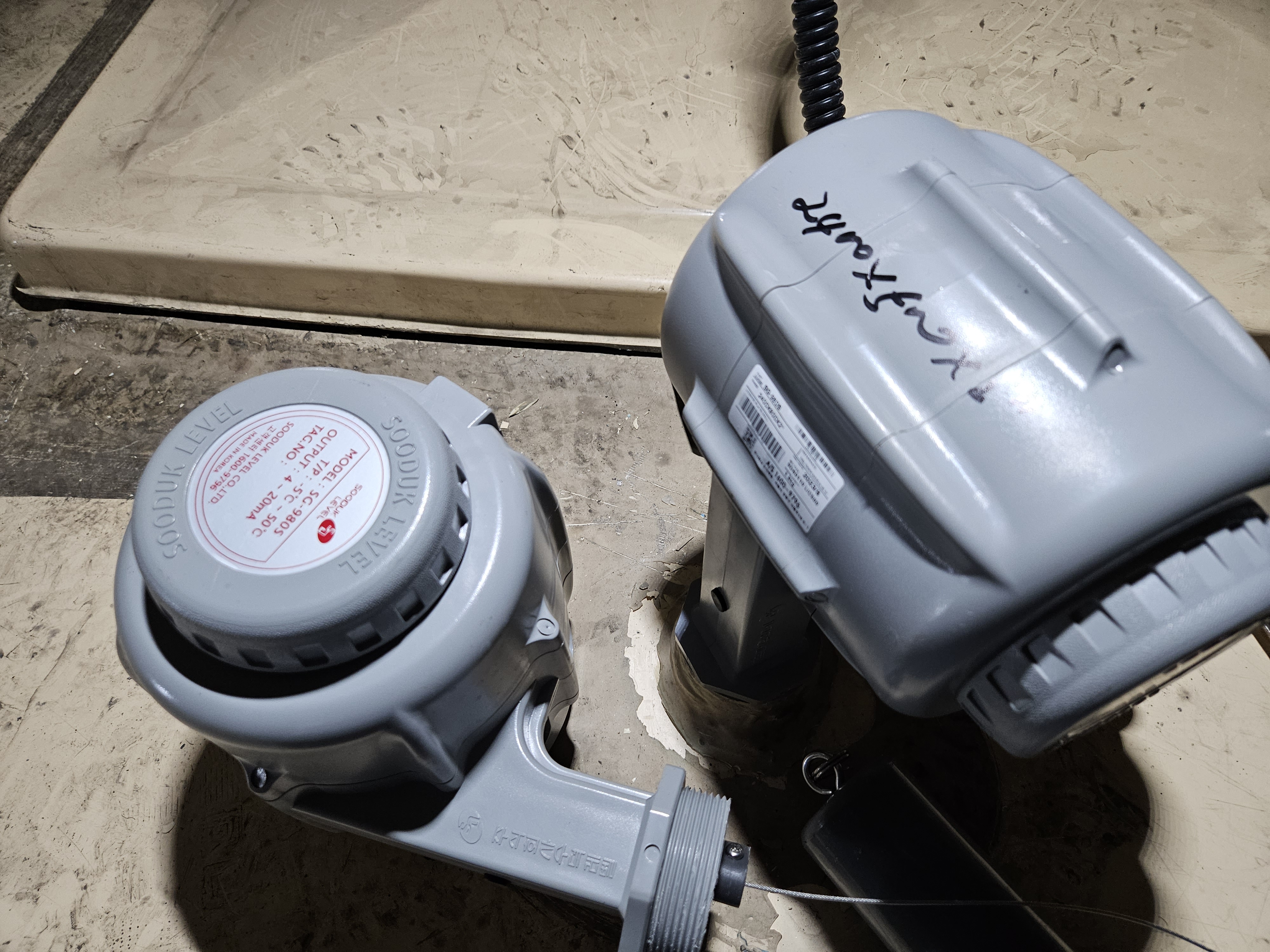

SG-980S 기어식 레벨센서에  현장에 맞게 조정한 2400X500X2"라가 크게 써놓았습니다

레벨센서선 연결

기어식레벨센서의 추가 간섭을 받지 않는지 확인합니다

저수조 상부에 이렇게 기어식 레벨센서 SG-980S가 부착되었습니다

정수위밸브가 정상적으로 잘 동작하는지 한번 테스트합니다

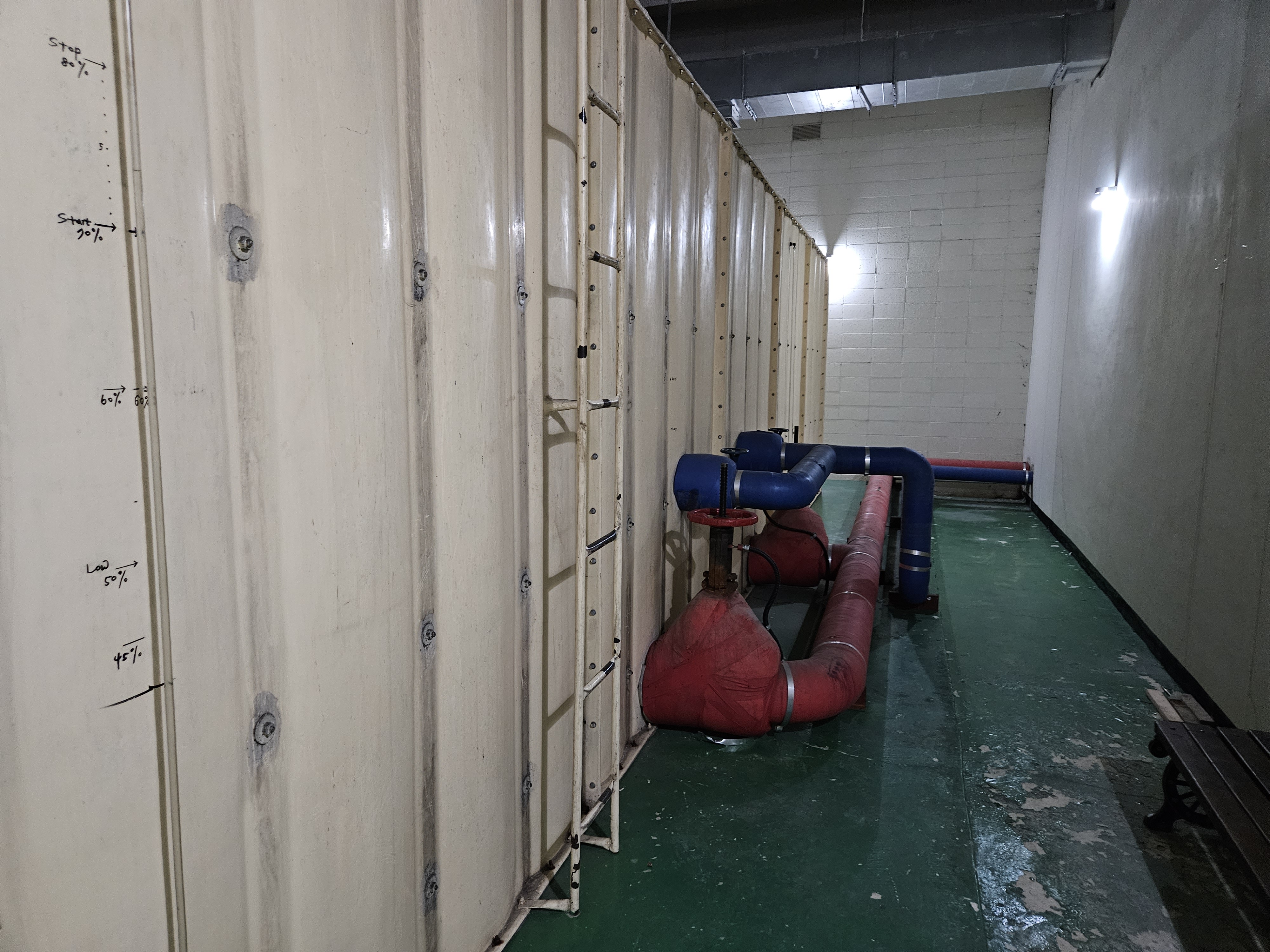

전체적인 저수조

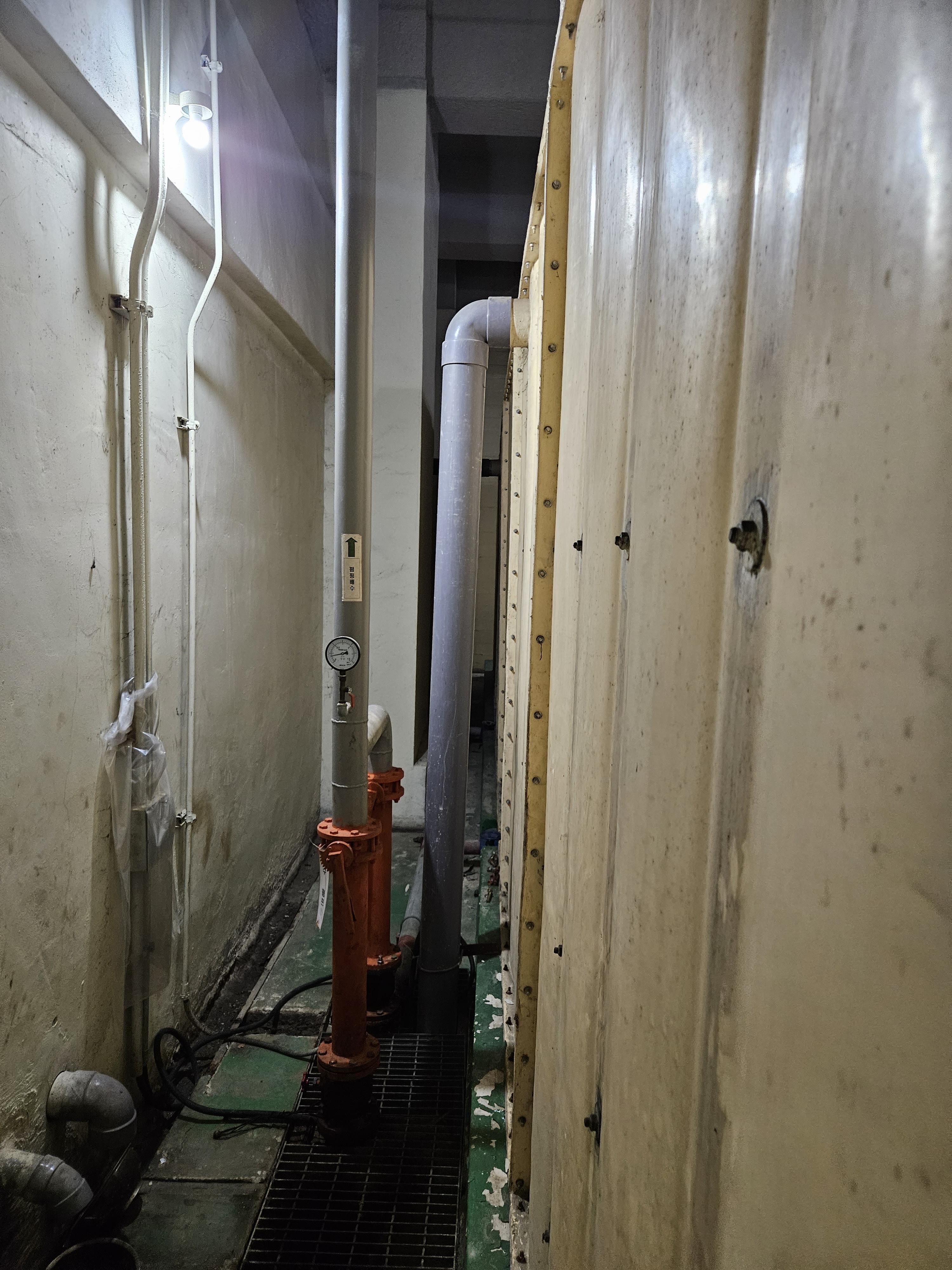

오버플로우관
