경기도 하남시에 모 관계 기관입니다
저희 대승엔지니어링에서 정수위밸브교체로 인연을 맺구 펌프 송풍기등
주기적으로 이것 저것 수리 점검해주는곳이기도 합니다
이번에 시설담당자분이
급탕탱크 대류펌프가 한쪽은 잘되는대
반대쪽 펌프는 예를 들어 대류펌프 순환펌프등은 항상 A B이렇게 두대가 설치되고
교번 운전을 일정 시간을 두고 하는게 일반적입니다
혹시 담당자 분께 사진을 부탁드렸더니
윌로온수순환펌프중에 PH-200M모델입니다
고착으로 인하여 펌프가 돌지 않는거 아니냐고 했더니
그건 아닌것 같다고 합니다
펌프가 상당히 안좋은위치에 있어 점검이 힘들다고만 하네요
보내온 사진을 보니 순환이 안된다는 펌프가 뒤쪽 온수탱크 하단에 설치되어있습니다
시간을 내어 방문하여 점검하기 위해 펌프를 분해합니다
후렌지 볼트도 보통 8mm를 사용하는데 10mm로 부착해서 스페터가 제대로 안들어 갑니다
8mm볼트는 13mm스페너 10mm볼트는 17mm스페너가 기본입니다
펌프 흡입측에 살짝 부식물이 보입니다
부식을 제거후 흡입측 밸브를 열어 배관내부 부식물을 제거합니다
펌프를 분해 해봤습니다
깨긋합니다 별다른 이상을 발견하지 못했습니다
8mm 볼트를 이용하여 간편하게 부착했습니다
이때 상부 볼트를 열어 에어빼기를 충분히 해야합니다
WILO 온수순환펌프 PH-200M 명판
시운전 환장합니다
쉽게 점검하는 방법은 펌프 흡입측 배관 열이 펌프가 돌면 토출측 배관도 같이 뜨거워지면 정상인데
전혀 안뜨겁습니다
이경우 어떤 이유에서 순환이 이루어지지 않는겁니다
이럴때 정신을 차려야합니다
다시한번 배관을 살펴봅니다
혹시 몰라 순환펌프 토출측에 있는 부분을 살펴보니

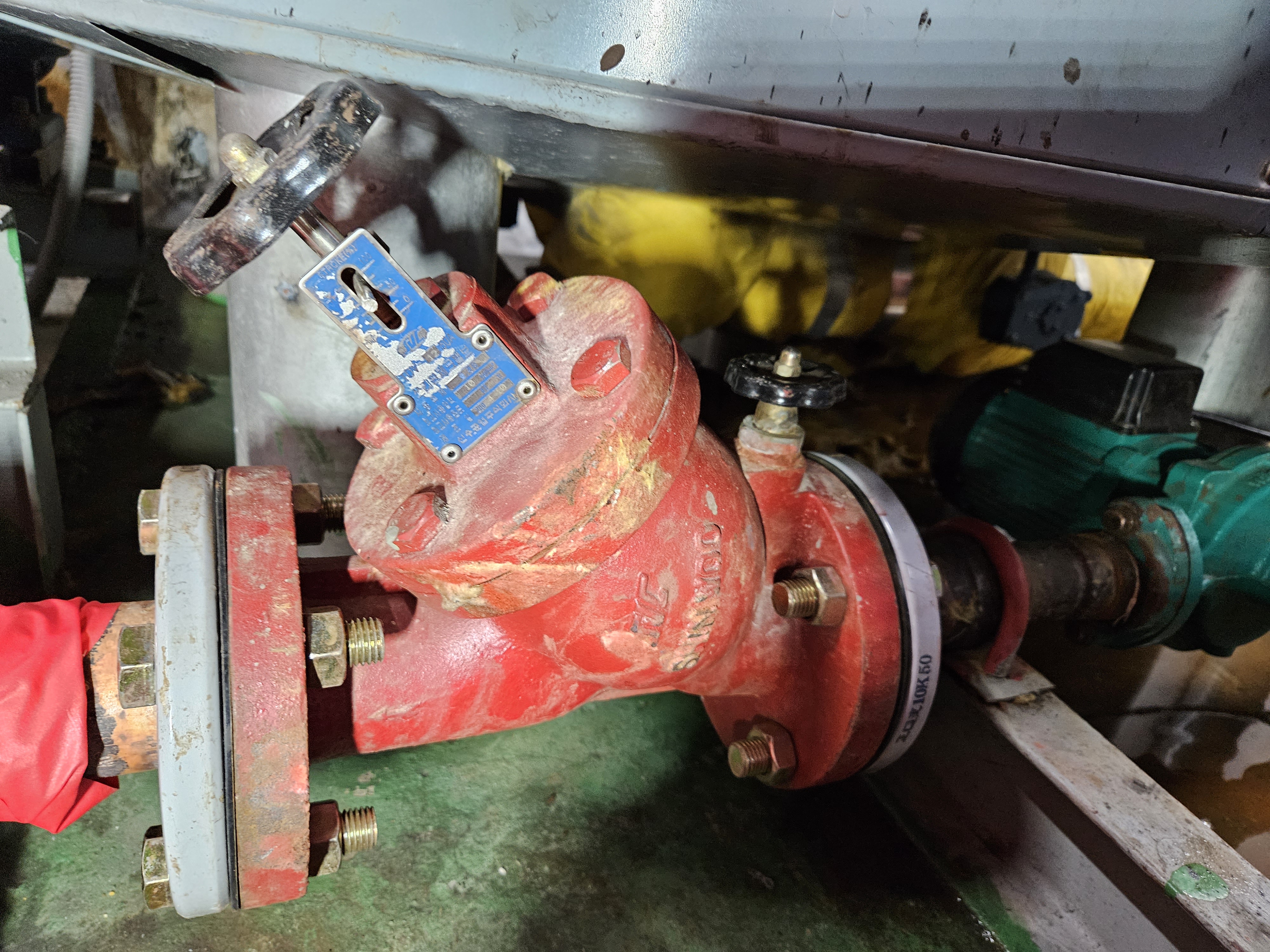

주물로 된 쓰리원체크밸브가 설치되어있습니다
주물로된 쓰리원체크밸브가 의심된다고 했더니
시설담당자분이 그럴리가 있냐고 어떻게 50A 밸브가 막히냐고 합니다
사람은 거짓말을 해도
기계는 거짓말을 안합니다
원인은 어딘가에 있습니다
제원을 한번 살펴봅니다
새걸 주문해야하는지 신품하고도 비교합니다 오래 되었는대도 제원은 똑같습니다
구경은 10K50A
신우밸브 쓰리원체크밸브입니다
보온제를 모두 벗끼니 제원이 나오네요
신우밸브공업 쓰리원체크밸브로 20년가까이 사용했네요
TOV-12 50A입니다
체크 기능과 글로브 밸브 기능혼합입니다
이럴땐 말보다 한번 점검할겸 분해하는게 최고입니다
항상 하는말이지만 입으로 고치는것 보다 몸이 앞서야합니다
배관에서 쓰리원체크밸브를 분리했습니다
과연 두근 두군
에고 밸브를 점검하기전에 동배관이 꽉막혀있네요 ㅎㅎ
쓰리원체크밸브를 신품으로 사용할까 고민중
그럼 다시 또와합니다
부천서 하남시까지 물론 하루 인건비 더받고 저희 대승엔지니어링야 손해 볼건 없죠
하지만 체크밸브를 살펴보니 딱딱히 굳어있습니다
부품손상은 없는것 같습니다
물을 넣고 부식을 제거 합니다
이거하면서 제가 왜 이걸 하는지 속으로 웃습니다
한마디로 아는게 죄입니다
나이가 들다보니 자꾸만 앉아서 일하게 되네요
부식을 제거합니다
동배관 후렌지도 깔끔히 부식을 제거 했습니다
부식제거와 체크기능을 살린 체크밸브를 부착하고 있습니다
PH-200M 온수 순환펌프 에어를빼고 있습니다
앗 펌프전단 배관에 열이 바로 펌프 토출측으로 전달 배관 전체가 뜨거워집니다
누수 확인
밸브 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
