인천광역시 계양구에 있는 모 아파트입니다
전기실장님으로 부터 전기실 배기팬에서 소음이 발생한다는 문의입니다
다행히 전기실 배기팬이 시로코팬 타입이며
옥외에 있었습니다
일반건물경우 전기실 천장등 수리하기가 상당히 불편한곳에 있어 난이도에 따라 인건비가 증가하지만
다행히 주차 차량에서도 가까운곳이라
먼저 최대한 전기실장님께 수리자 입장에서 사진을 많이 찍어달라고 하였습니다
카톡으로 많은 사진을 보내주셨고
또한 수리자 입장에서 주차부터 이동동선까지 많은사진을 보내주셔서 견적을 넣을수있었습니다
현장방문후 견적을 넣게 되면 그만큼 금액은 상승하게되겠죠^^
먼저 팬측 베어링번호 입니다 UCP209
아파트내 테니스장 평에 설치가 되어있습니다
배기팬중에 날개를 보니 시로코팬입니다
우선 송풍기 중에서
팬은 1000Aq 미만의 압력을 갖은 송풍기 입니다
여기서 원심형으로 나눠지고
임페라 형상에 따라
시로코팬 (날개 끝부분이 회전방향으로 굽은 전곡형) 10~100mmAq
에어포일팬(날개 끝이 회전방향 뒤쪽으로 굽은 후곡형)25~300mmAq
터보팬 (날개 끝이 회전방향 뒤쪽으로 굽은 후곡형)50~1000mmAq
이렇씩으로 나눠집니다
시로코팬 수리시 중요한점은 흡입구의 캠퍼스와 시로코팬 흡입구 간격입니다
이렇게 전기실장님께서 수리자 입장에 서서 시로코팬이 있는곳까지 동선사진까지 첨부 해주셨습니다

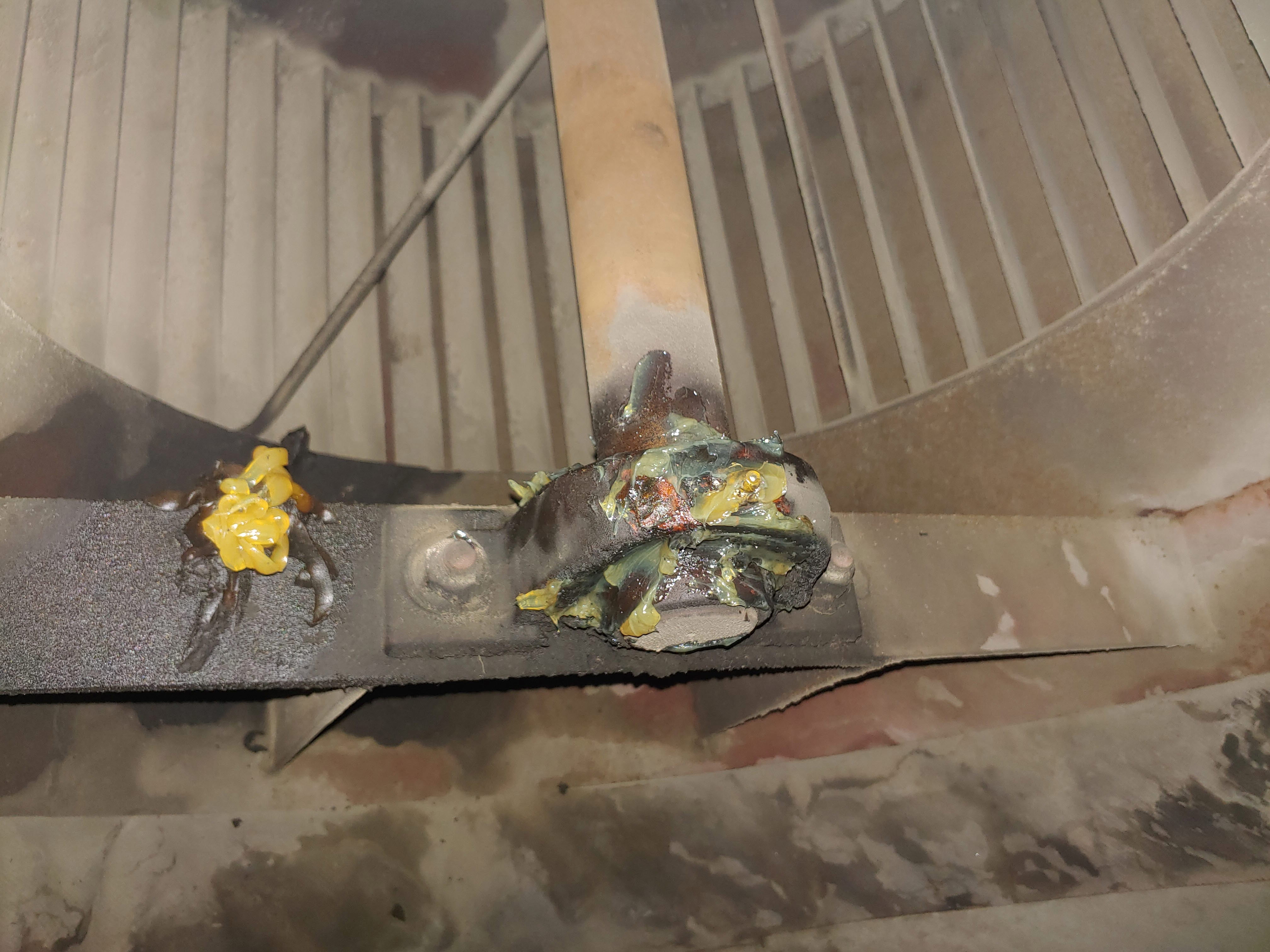

또한 흡입구측 구리스 호스가 손상되어 구리스주입에 어려움이 있다고 하네요
UCP베어링유닛에 직접 닛블을 설치후 구리스를 주입했으나 소음이 크게 줄어들지는 않았다고 합니다
모터 명판 사진입니다
을지모터 3상5마력4극
팬 명판이지만 오랜세월에 흔적으로 알아볼수가 없음
자체적으로 벨트도 교체함
V벨트 풀리가 마모되어 벨트가 V벨트 홈으로 들어가 V벨트 풀리 사이즈 측정
101mm정도 인치로 환산 4인치 B형 2줄입니다
여기서 3상 5마력 4극경우
KS 샤프트 규격이 28￠확인
오래된 모터경우 키규격이 현제 신규격은 8X7키
아주 가끔 예전모터는 7X7 이라 확인
정말 이런 관리자분과 대화 하는것조차가 스트레스가 한방에 날라갑니다
수리업자 입장에 서서 최대한 엄무 협조를 해주십니다
위사진을 바탕으로 견적을 넣고
견적이 오케이되어 자재를 준비하고 출발
전체적으로 살펴보고 수리할 순서를 정합니다
새롭게 준비해온 모터측 V벨트 풀리
V벨트를 벗낀후 모터와 팬의 축정렬을 한번 맞춰봅니다 약간 틀어져 있습니다
모터 베어링교체를 위해 V벨트 풀리 분리
모터 부하측베어리에 수분이 침투 약간에 녹이 발생했습니다
권선부는 괜찮습니다

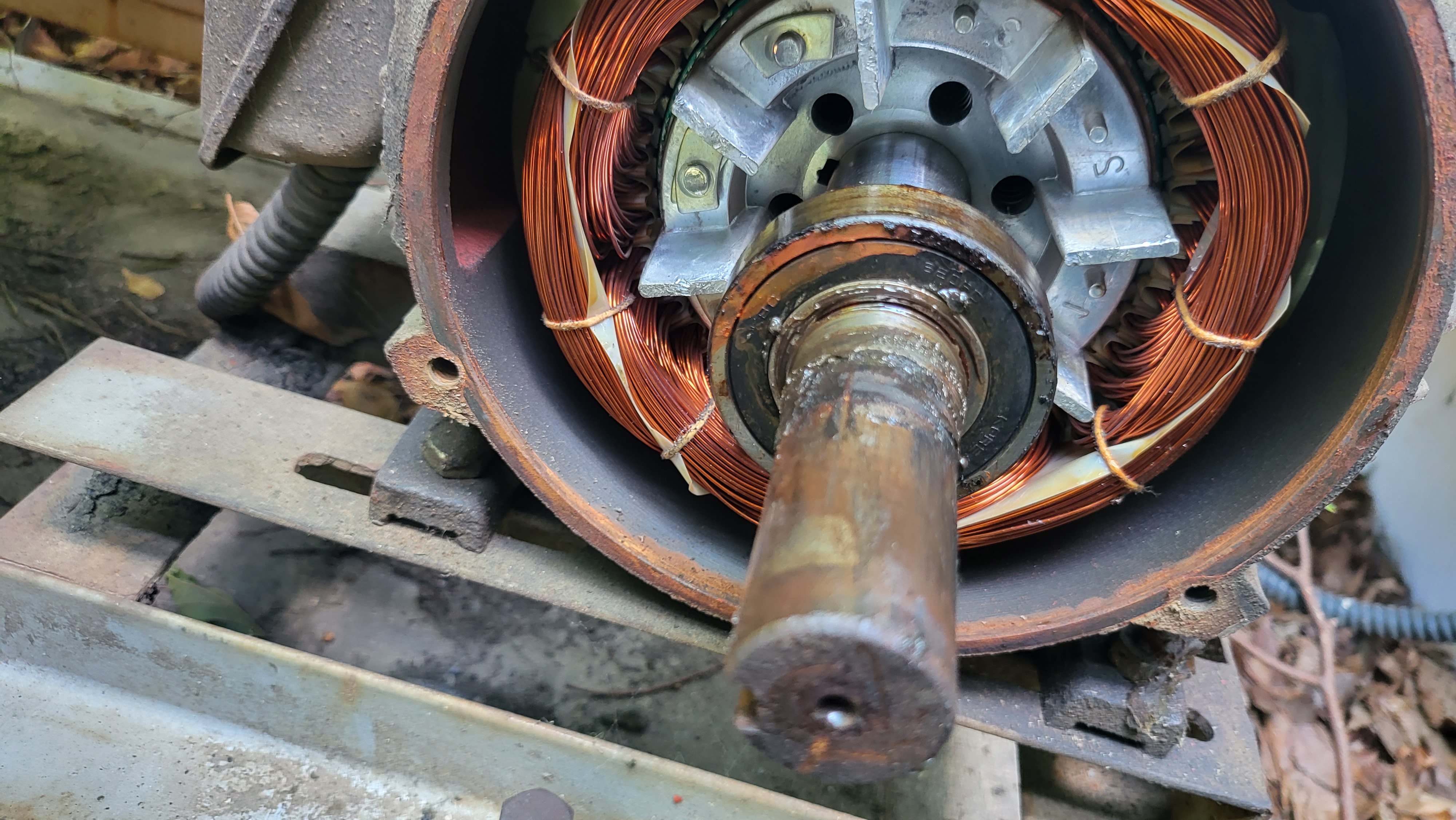

모터 회전자 베어링 분리중
모터 베어링을 습기와 이물질에 강한
정밀급 중에서 고무 리네나 타입으로교체함
습기로부터 침투를 조금이나마 막기위해 구리스를 듬뿍
팬측 V벨트풀리 분리중
흡입측 캠퍼스 제거
흡입측 육각무드볼트 분리중

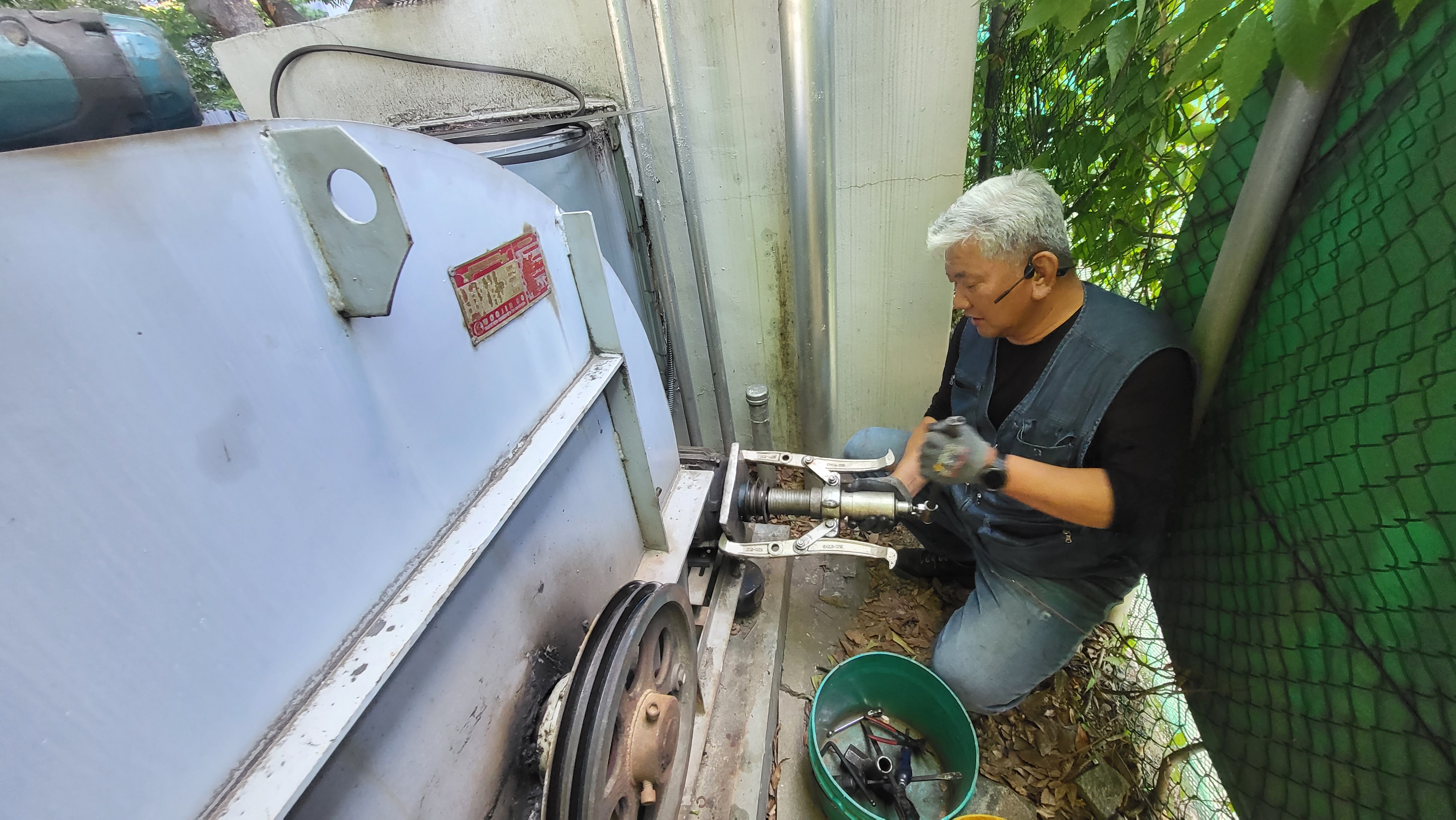

흡입측 UCP베어링분리중

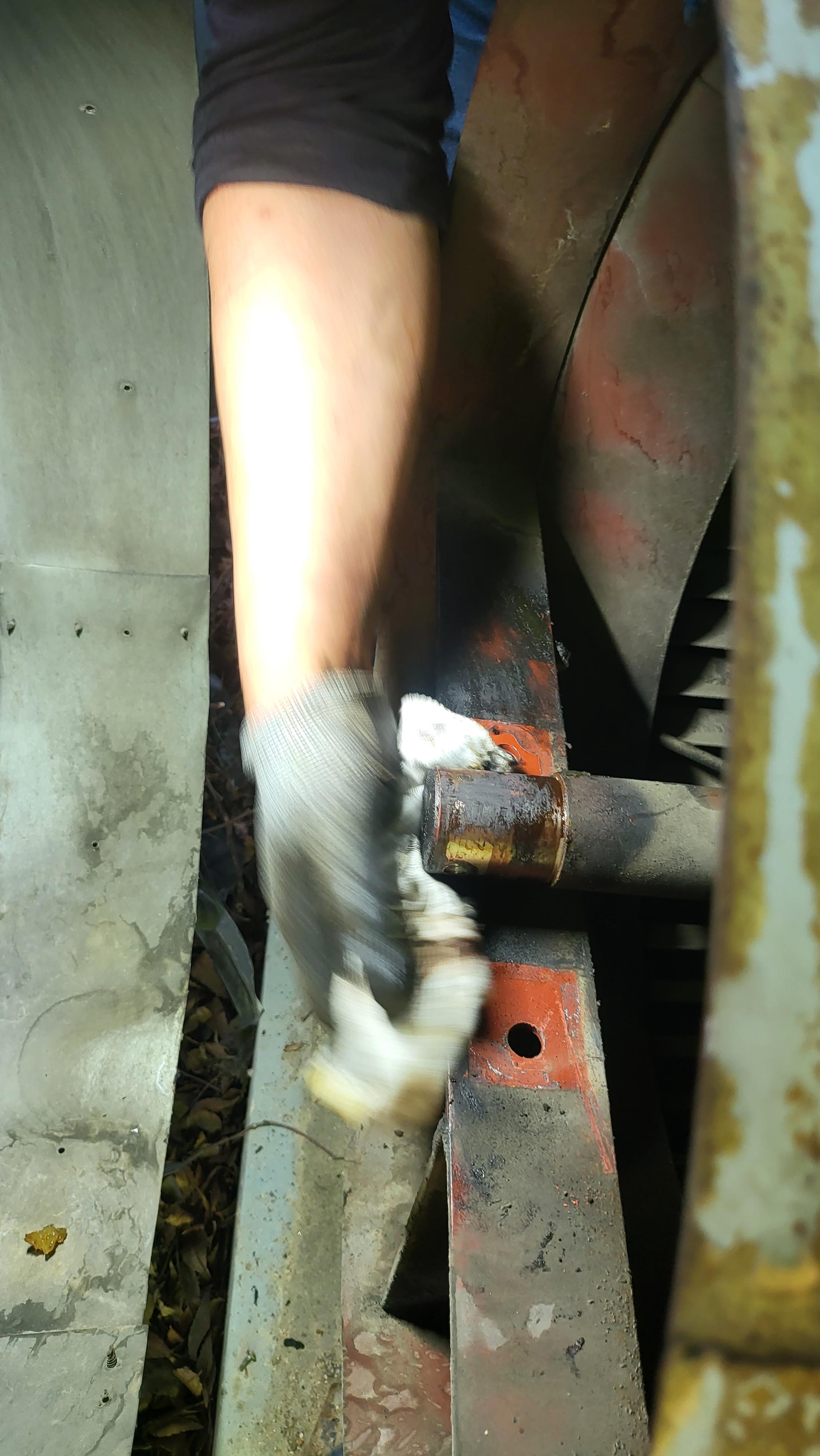

베어링분리후 샤프트 이물질 제거중
흡입측베어링

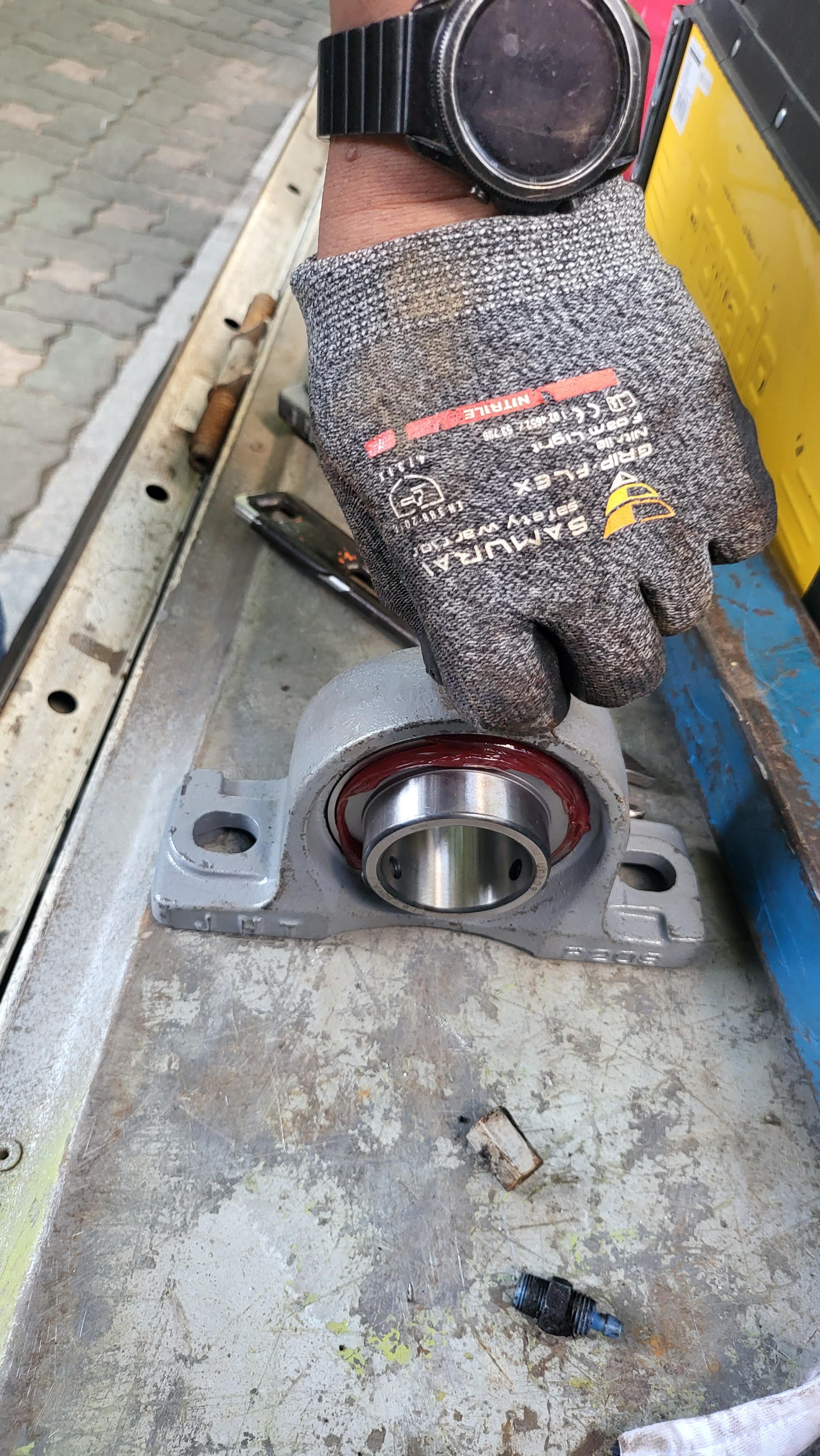

UCP베어링 조립
구리스 충분히 주입
흡입측 UCP베어링조립
V벨트측 베어링교체
흡입측 구리스 호스 연결
모터와 팬 V벨트 풀리 축정렬
V벨트 교체및 장력조절
흡입측 캠퍼스 재단및 부착준비
교체 완료
시운전
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
