삼양레벨콘트롤밸브 YAW-3 50A 안닫힘으로 인한 고수위경보발생 점검및조치

경기도 화성시 동탄에 있는 모 건물입니다

건물 관리업체는 경기도 시흥에 모 종합관리 사장님으로 부터  문의가 왔습니다

저수조 청소 도중 이상을 발견하여  문의가 왔습니다

저수조 고수위알람이 발생해서 레벨센서라든지 레벨콘트롤 문의 인데

고수위알람이 울렸을때

저수조 물의 수위가 고수위 까지 있다면

레벨센서 또는 레벨콘트롤 고장보다 저수조 정수위밸브의 안닫힘을 의심해 볼필요가 있다고 설명드리고

아래글처럼 정수이밸브 점검법을 설명드렸습니다



먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음



위 점검법을 건물 관리업체 사장님께 설명드리고  실질적 관리소장님과 통화후 알려드렸더니

점검을 해보니 물이 들어갈때 솔레노이드밸브 전원을 차단해도 계속 들어간다고 합니다



저수조 정수위밸브구경이 작은 구경이라 50A

수리보다 신품으로 교체 작업을 진행하기로 했습니다



먼저 점검이 용이하도록 기존 전기테이프로 접합해놓은 솔레노이드 전원선을 잭타입으로 만들어

추후 시운전및 점검시 용이하도록 했습니다

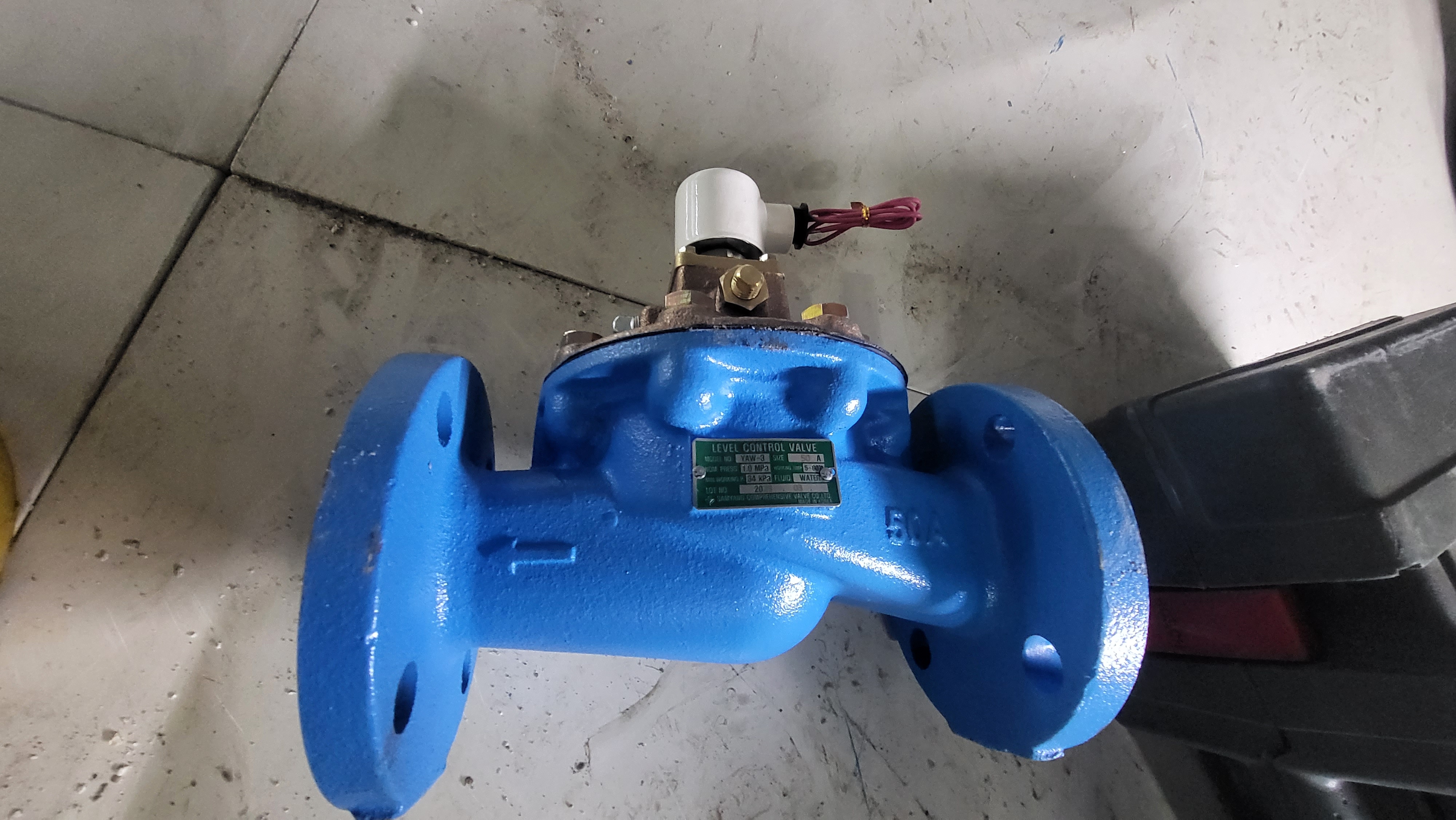

교체 해드릴 신형 삼양레벨콘트롤밸브 YAW-3 50A 입니다

전자변 전원선을 잭으로 만들고 있습니다

10년정도 사용한 삼양레벨콘트롤밸브 YAW-3 형 모델

삼양레벨콘트롤밸브 명판

저수조 상부에 있는 정수위밸브 전자볼탑 겸용타입으로 설치되어 있어

저수조 내부 볼탑과 연결된 배관을 분리 하고있습니다

삼양정수위밸브를 배관에서 분리함

후렌지 이물질제거중

이물질 제거를 위한 플러싱작업중

배관 내부 관찰 스트레이너 양호함

삼양정수위밸브 YAW-3 50A 신품으로 부착중

저수조 상부에 있는 기어식 레벨트랜스미터  첨단오트콘스제품입니다

설명을 드리자면

저수조 상부 에 기이식레벨트랜스미터가 설치된 면부터 저수조 아래로 1900mm되는 지점이 0% 입니다

다시말해서 저수조 바닥이 아닌 저수조 상부부터 1900mm되는지점이 0%

100%되는 지점은 저수조 상부로 부터  무계측350mm  지점입니다

무계측이란 만약 무계측 길이가 없다면 저수조 상부에서 100%  레벨콘트롤에서 지시한다면

저수조 구조를 보면 오버플러우 관이 저수조 측면 상부에 설치되어있고

오버플러우 관으로 물이 넘쳐도 레벨콘트롤은 100%를 가르키지못하기때문에

레벨트랜스미터설치면에서 오버플러우 관 까지의 길이를 무계측한다는 뜻입니다

그럼 1900길이에서 무계측 350뺀 계측 길이는 1550mm가 되며

저수조 상부 기어식레벨트랜스미터설치면에서 1900mm가 되는 지점이 0% 여기서부터 1%는 15.5mm가 되면 100%는

설치면에서 무계측350mm를 뺀 설치면에서 350mm 아래가 100%가 됩니다

저수조 측면 눈으로 볼수있는 수위계에 표시해두면 관리하시기 편할겁니다

설치후 시운전중

중앙에 볼탑이 그동안 삼양레벨콘트롤밸브가 안닫혀도 2차 안전밸브로 설치되어 저수조 오버플러우를 막어줬던 정수위볼탑입니다  우측에 파란구는 삼양레벨콘트롤밸브 전자변을 지나 15A 또는20A 배관과 연결되어있는

파란색 볼탑은 어떤이유로 정수위밸브에 달려있는 솔레노이드밸브가 열려서 고장날경우 파란색 볼탑수위 까지 수위가 차면 정수위밸브를 닫아주는 역활하늘하는 볼탑입니다

신형 밸브 설치후 시운전중입니다

관리소장님이 어짜피 2차 안전 정수위볼탑이 있으니 연결을 안해도 상관없다고 하셔서

삼양레벨콘트롤 YAW-3  50A  전자전용으로 설치 했습니다



작업일시는 4월 중반입니다

저희 대승엔지니어링에서 교체 설치후

혹시 모를 정수위밸브 이상시

본사A/S팀을 통해 신속히 2년간 A/S를 받으실수있습니다

거의 A/S는 발생하지 않습니다

소비자과실 이물질유입 레벨센서 레벨콘트롤이상시 유상처리됩니다

전체적인 정수위밸브 설치된 배관도입니다

저수조 상부 배관 모습입니다

시운전 수위가 볼탑까지 안올라가고 레벨콘트롤러 정지 STOP 설정지점에서 밸브가 정확히 닫혔습니다

지시계는 고장이네요

레벨콘트롤도 첨단오트콘스제품입니다

저수조 내부에 안전장치로 설치된 정수위볼탑이 정수위밸브 수위정지점에서 방해를 해서

정수위밸브의 정지점을 기존 정지점에서 내려  볼탑이 작동하는 지점보다 아래에서 정수위밸브가 스톱하게 정해드렸습니다

다시말해 설치된 2차 안전밸브인 정수위볼탑이 삼양레벨콘트롤밸브의 정지위치 전에 시수를 차단한다면

삼양레벨콘트롤밸브의 솔레노이드밸브는 계속 전원이 인가되는 상태가 되어 수명이 현저하게 짧아지며

결국 정수위볼탑에 의해서만 작동하게 되는경우가 가끔 있습니다

이부분은 저수조 내부에 설치된 2차안전제어 장치인 정수위 볼탑이 실질적으로 너무 낮게 설치된경우 입니다
