SHWLC-01 구경100A 신한콘트롤밸브 오랜사용으로 작동불능으로 신형으로 교체

서울 강남구 대치동에 있는 모 회사 사옥 지하 저수조 워터레벨콘트롤밸브 오랜사용으로

작동 불능(언제부터 인지 잘모름)으로 인한

신형으로교체 작업입니다

신한콘트롤밸브 SHWLC-1 모델  구경100A

회사는 없어져 더이상 신한콘트롤 정수위밸브는없습니다

이어 받은 신한시스템밸브 제품으로 같은 모델 SHWLC-01 구경 100A  면간길이 100A는 360mm입니다 후렌지에서 후렌지 길이

저수조에 두게에 신한정수위밸브가 설치되어있고

한쪽은 언제 고장난지 잘 모른다고 합니다

이번에 두대 모두 교체 작업을 진행합니다



먼저 교체전 저수조 수위를 평상시 정지 수위아래로

유지를 부탁드립니다

이유는 교체후 시운전시 저수조에 물이 많으면 시운전이 불가능하여

물을 버리게 됩니다

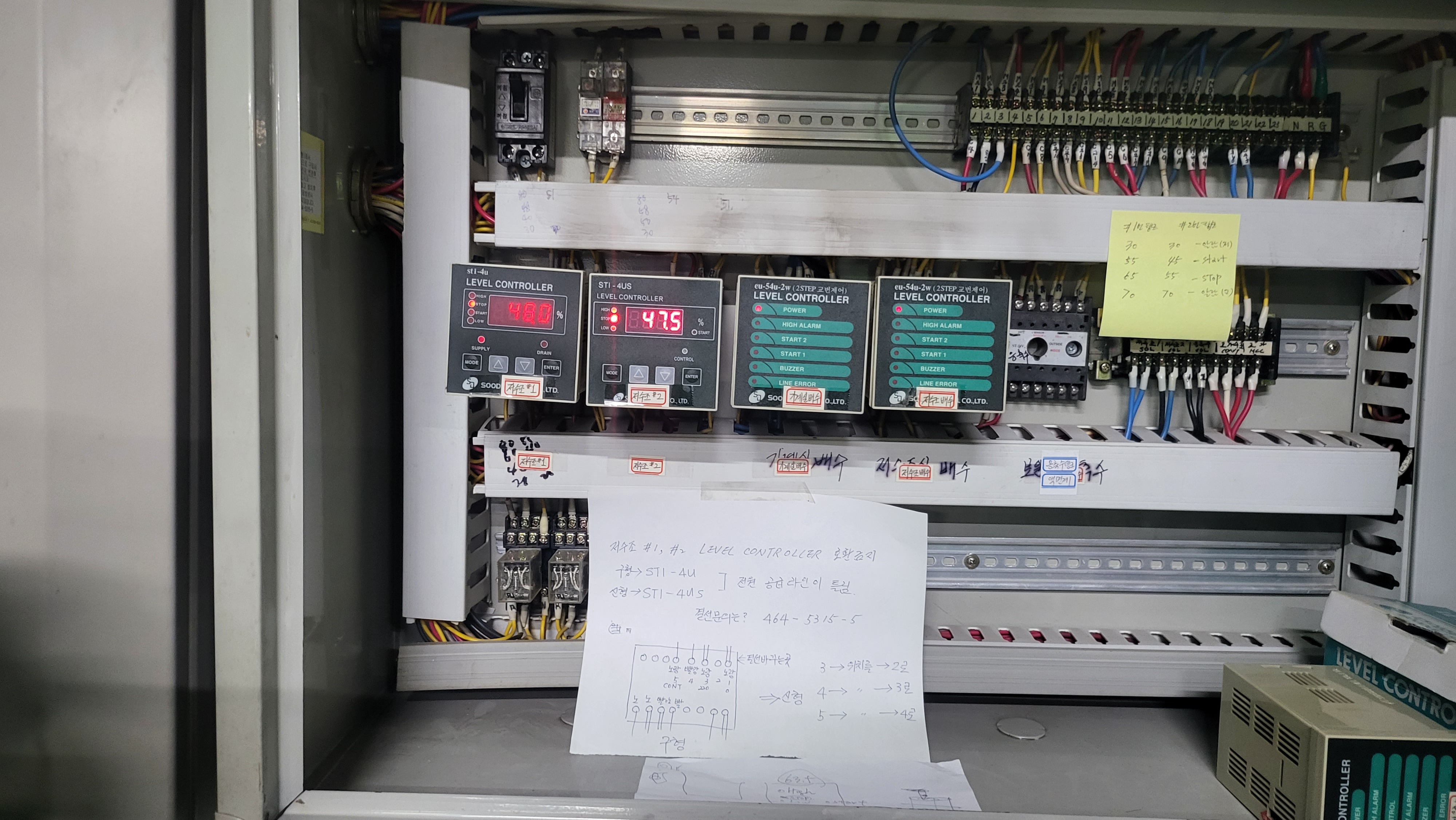

레벨콘트롤입니다

저수조 수위를 레벨센서 SG-980S가 보내온 4~20mA값을 백등분하여

%로 나타내주는 STI-4US 레벨콘트롤입니다 수덕레벨제품입니다

저수조의 수위를 체크 하여 단수없이 작업이 원활히 진행되도록 작업시 체크합니다

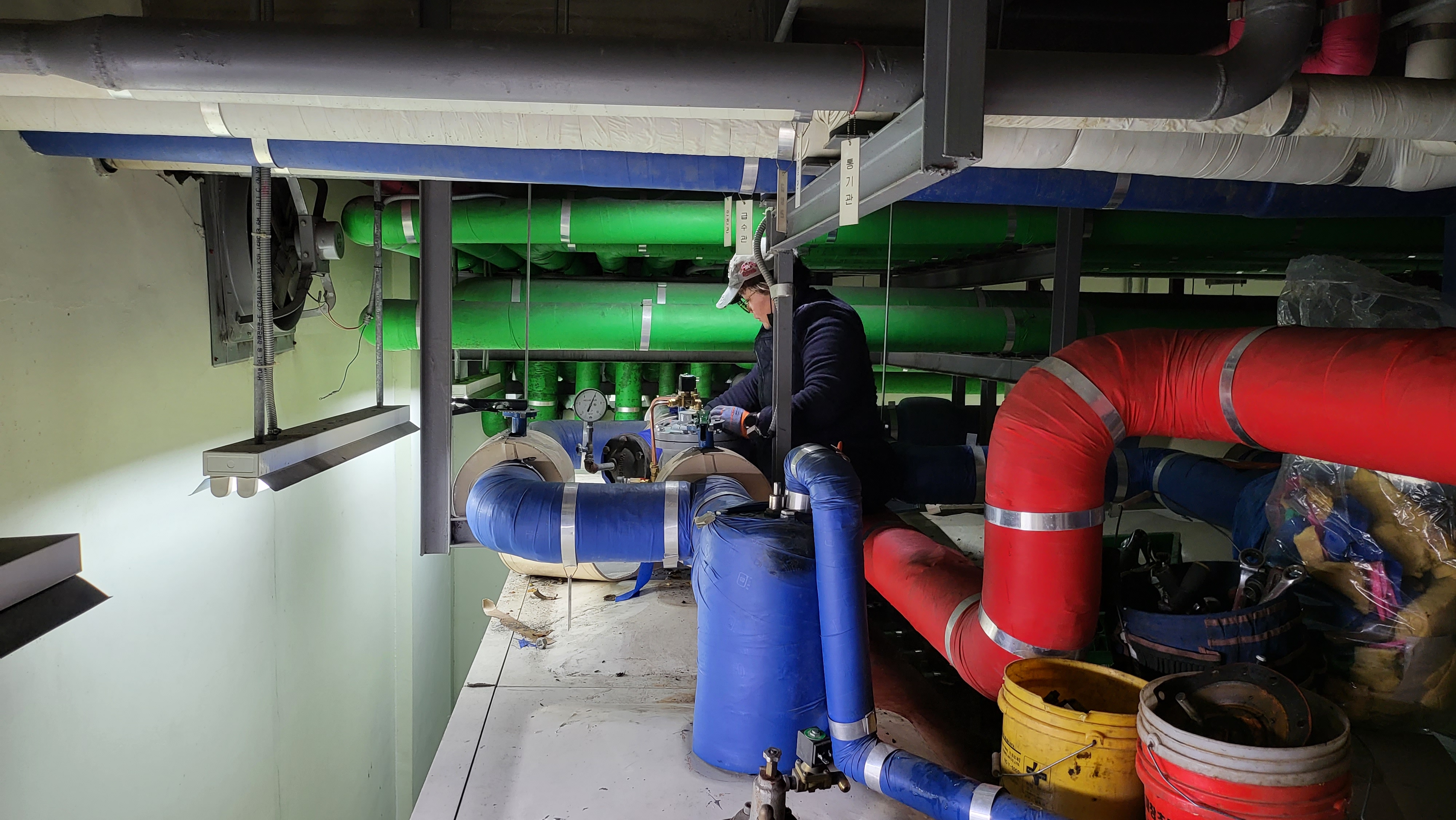

저수조 상부에 정수위밸브가 있어 이경우 공구와 밸브 운반이 가장 힘든부분에 하나입니다

오늘은 작업은

건물마다 약간에 차이가 있는데 여기 사옥건물은

저수조 A탱크에 하나 B탱크에하나 각각 설치되어있습니다

교체 해드릴 신품 워터레벨콘트롤밸브 입니다 신한시스템제품

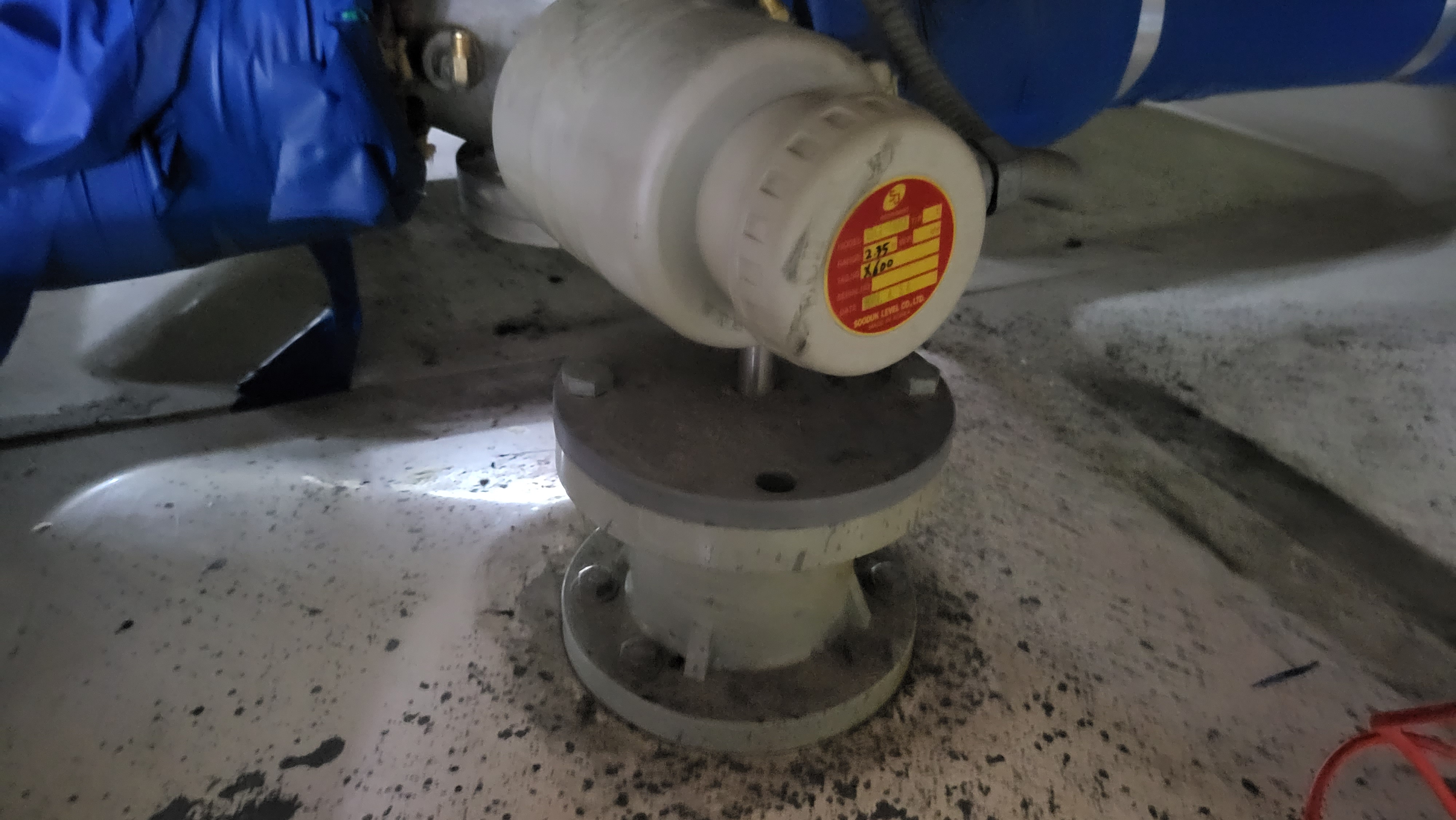

SG-980S 수덕레벨 레벨센서입니다

저수조 상부에 설치되어있으며

저수조에 수위를 레벨콘트롤에 보내줍니다

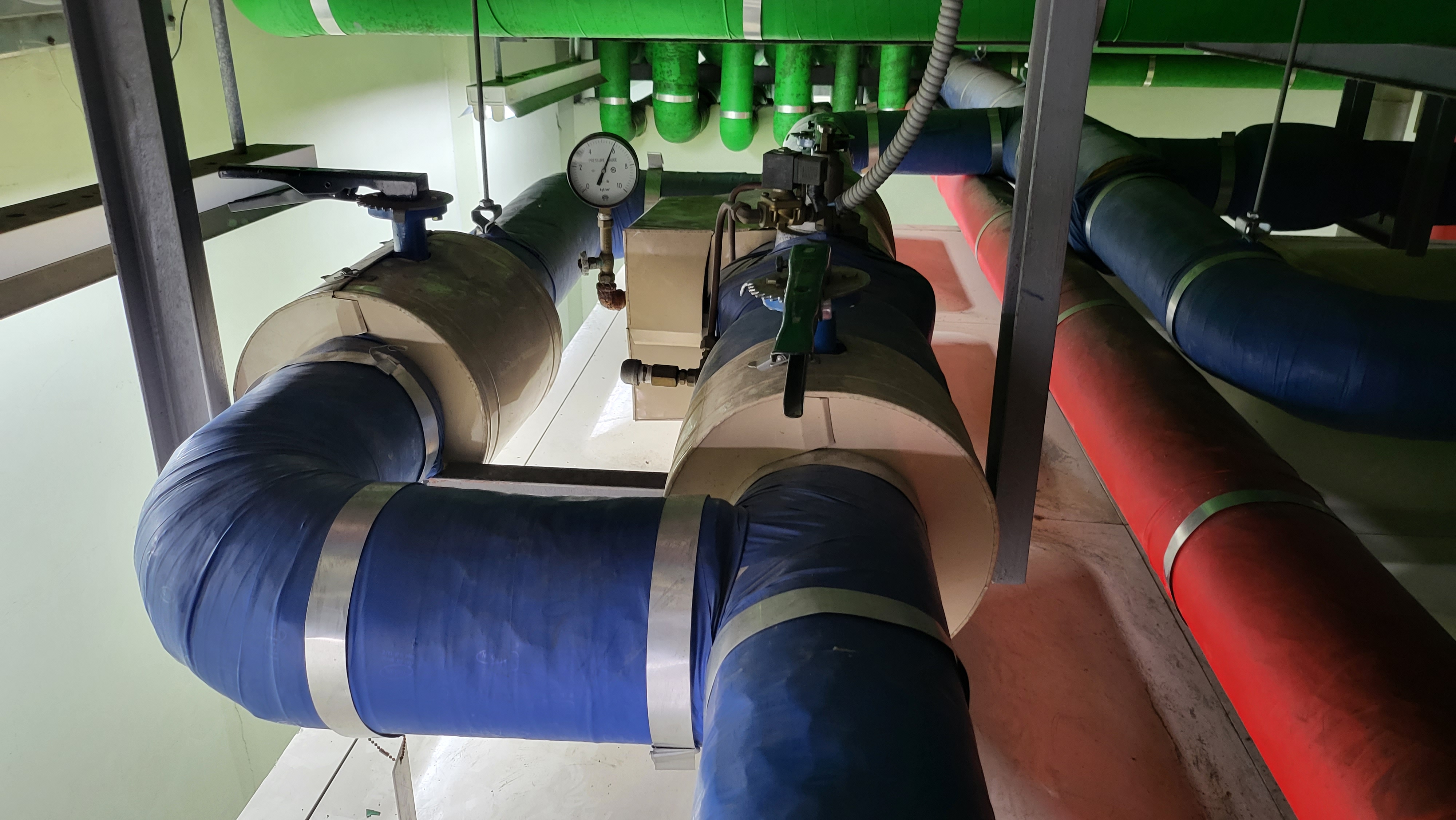

조기 안쪽에 정수위밸브가 설치되어있네요

앞에 보이는 파란색 기둥처럼 보이는 부분이 피스텍밸브라고 하며

정수위밸브 에서 시수가 들어오면 물떨어지는 바로위 저수조 상부에 앵글밸브형식으로 존제하며

상부에 조금한 파이프 15A 배관이 연결되있으며

저수조 내부에 15A 볼탑이 설치되어있고 이 볼탑에 평상시 물이 나오면 피스텍밸브 열림

만약 어떤이유로 수위가 올라가  이 볼탑을 닫으면 피스텍 밸브가 닫혀

저수조에 물이 유입이 안되게 되는 2중안전장치라 할수있습니다

신한콘트롤 정수위밸브 입니다

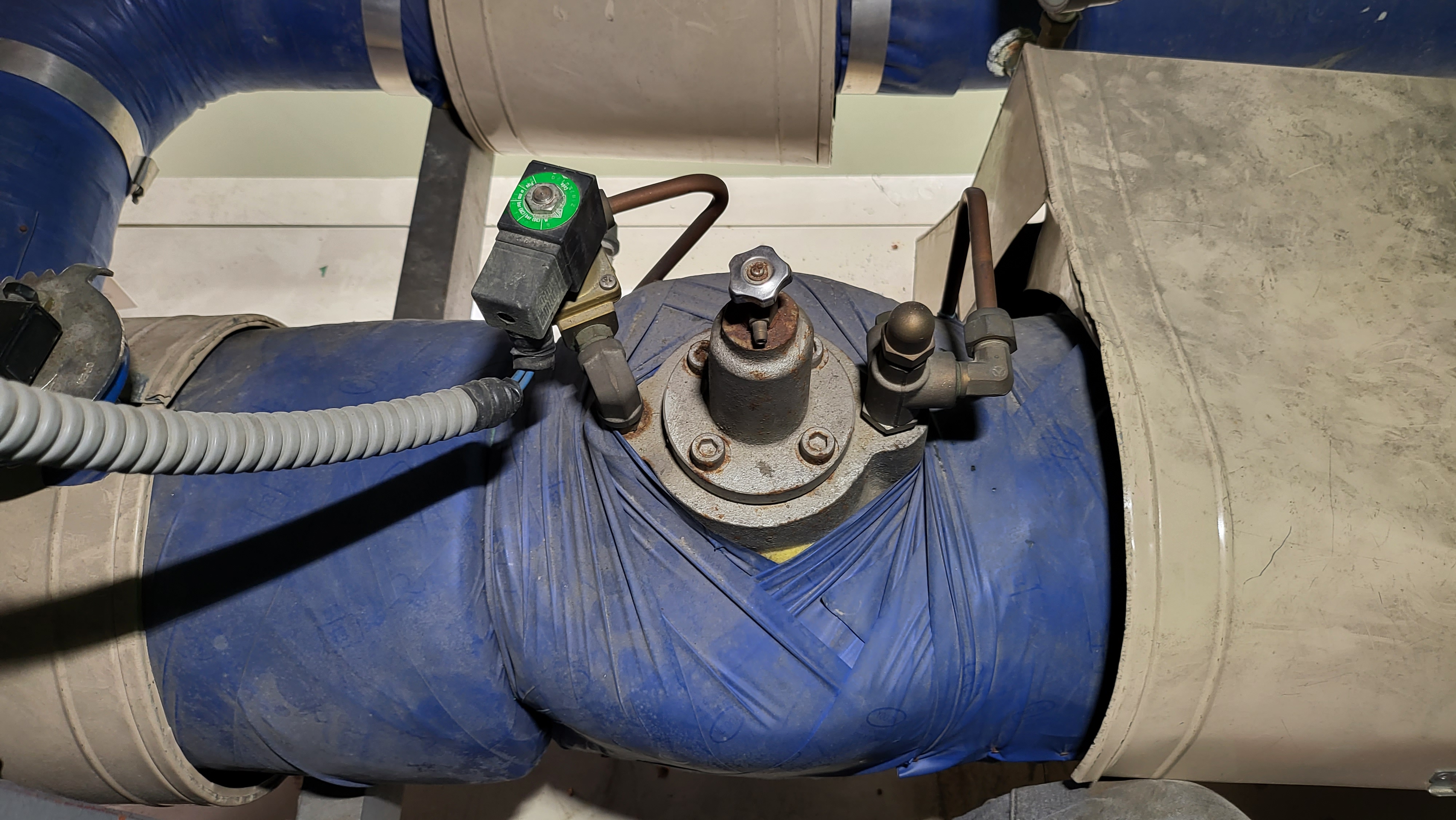

상부에서 모습

에어벤트부분에 이렇게 볼트 4개가 있으면 최하 구경이 100A 입니다

교체작업을 위해 보온제를 벗낍니다

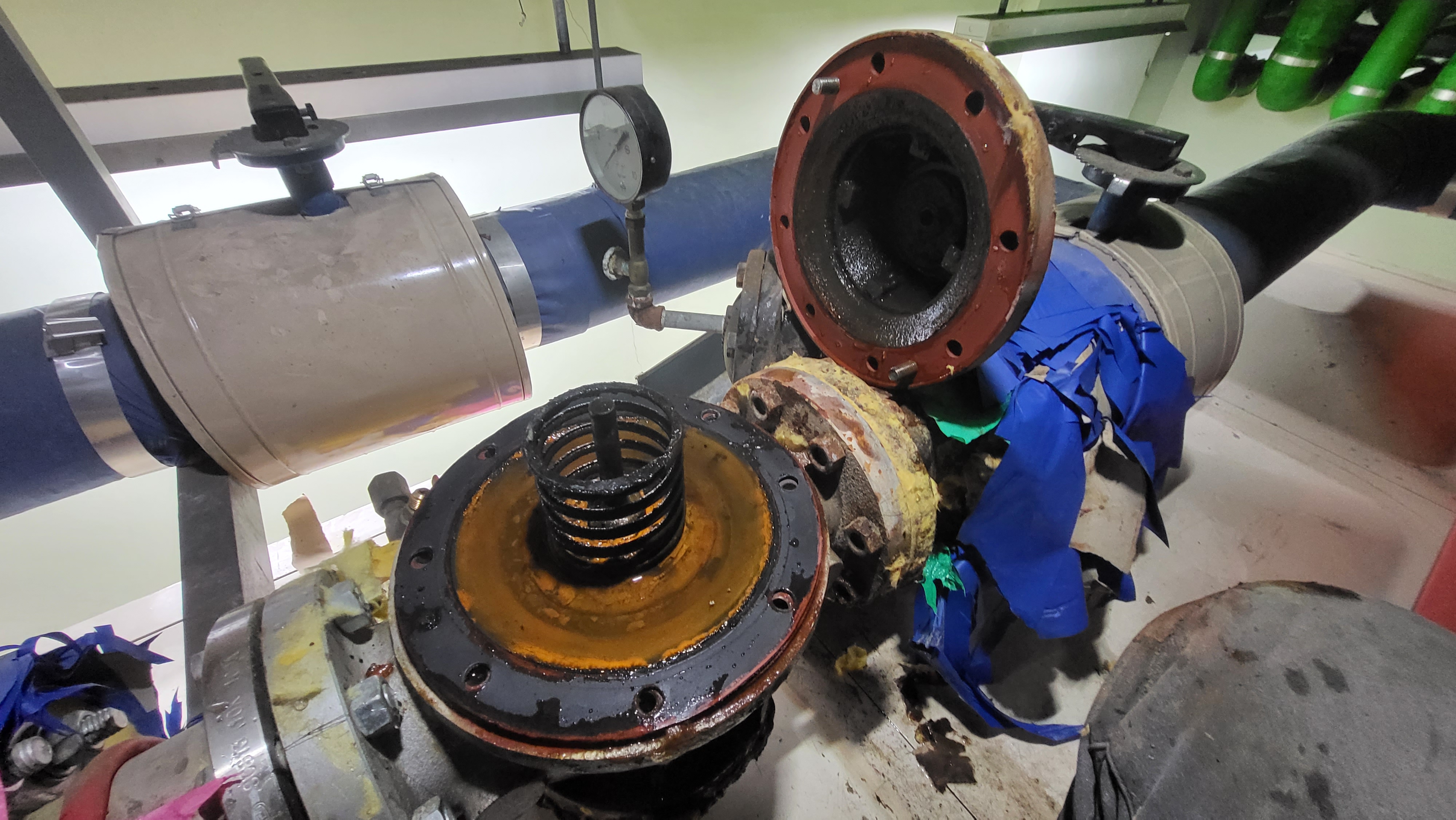

구형이라 무게가 무거워 밸브를 분해하며

또한 이럴때 분해시 왜 작동이 안되었는지 확인하는것도

하나의 작업의 묘미이라 할수있습니다

이렇게 하나 하나 찾아가고 궁금해하는 부분에서

노하우는 축적되게 되어있습니다

생각보다 상당히 내부는 양호합니다

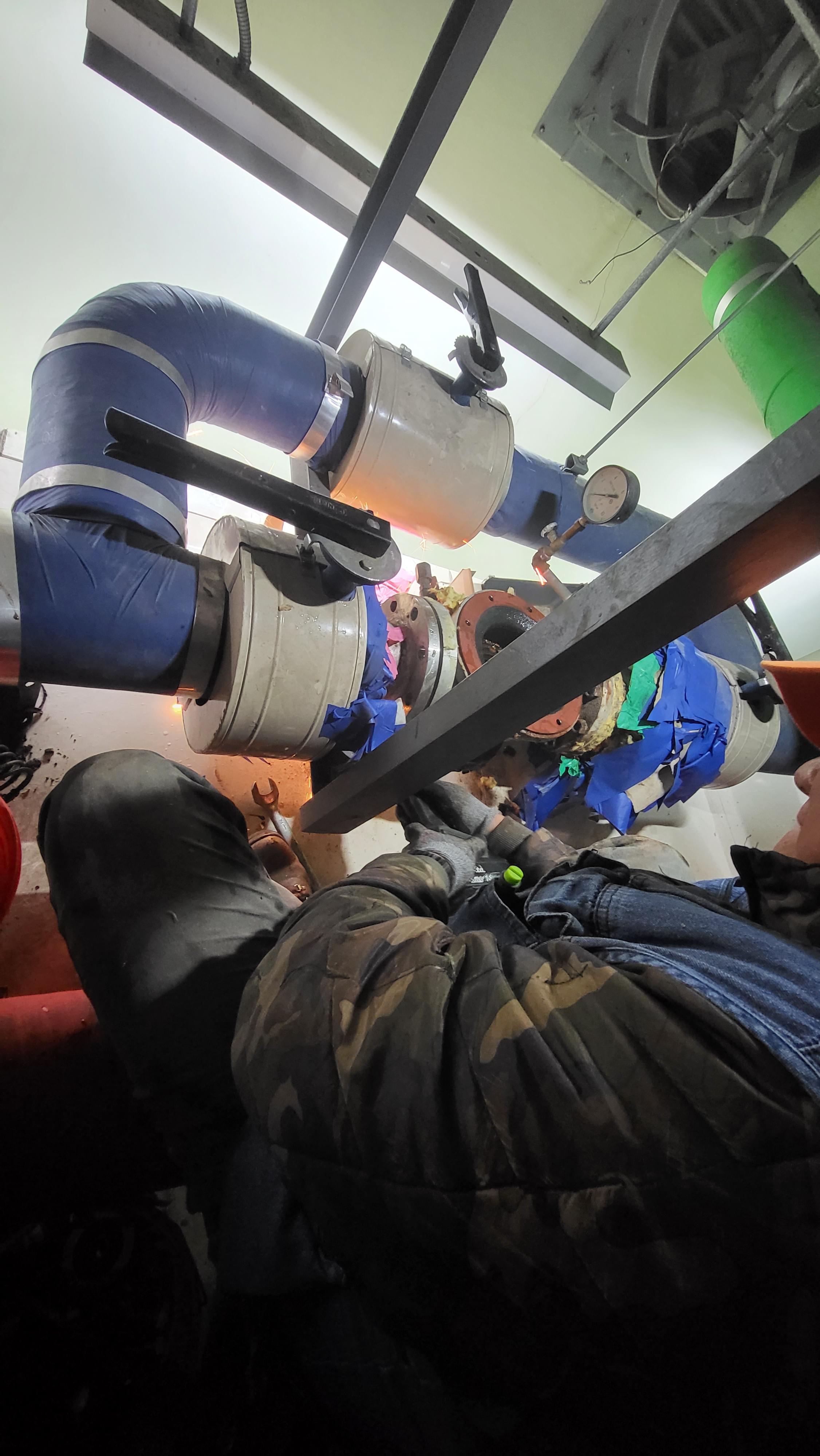

정수위밸브를 배관에서 분리하고있습니다

20년이넘은 밸브라 부식도 심합니다

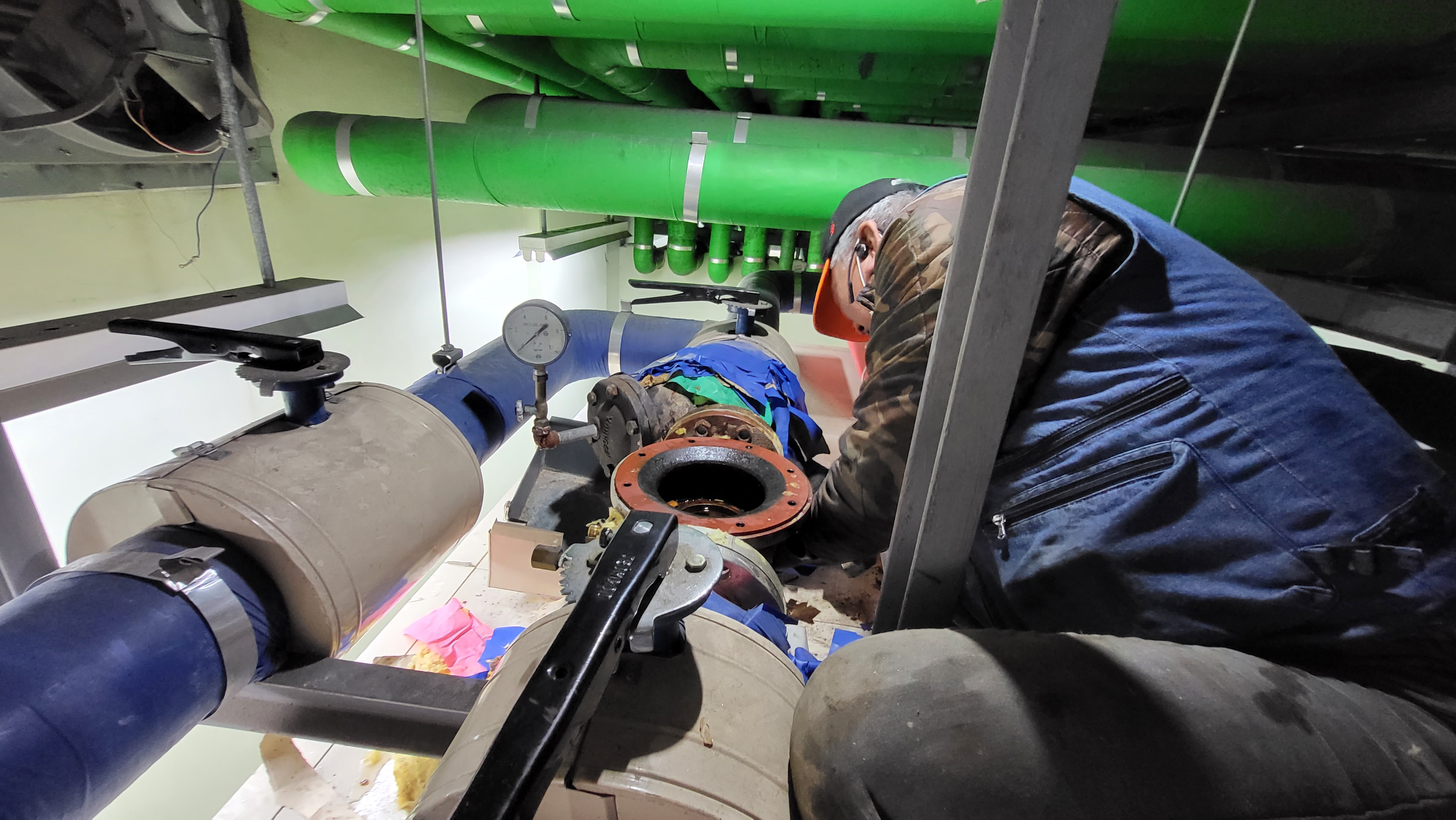

밸브를 배관에서 분리 했다면  이제 가장 힘든코스중에 하나

후렌지 가스켓 제거입니다

어느정도 제거후 특수 부품을 사용하여 크리닝을 합니다



깨끗하게 제거후 이물질 투입을 방지하기 위해 플러싱 작업을 진행합니다

관리 소장님께서 스트레이너 망 청소를 원하셨지만

아마 괜찮을꺼라 말씀드렸더니

아니 이사람 아직 기술이 덜 연글었구만 하시더니

제가 정수위밸브 분해하면 그쪽으로 스트레이너여과망이 보이니 확인하시면됩니다

하고 말씀드리고

정수위밸브 배관에서 탈착후 확인시켜드리닌까

웃끼만 하시네요

스트레이너가 깨긋한 이유

우선 시수라 사용하는 물이 깨긋합니다

둘째 시수가 들어올때 건물계량기를 통하는데 이때 계량기를 보호하기위해

계량기쪽에도 정밀 여과망이 존재하기때문에 그쪽에서 대부분 이물질을 걸러줍니다

정수위밸브 전단에 스트레이너가 있는 이유는ㄴ

펌프 콘트롤밸브등 중요 기기전단에는 꼭 스트레이너를 설치하여

초기 설치시 배관 용접물등 혹시나 모를 이물질에 대비 하기 위함입니다

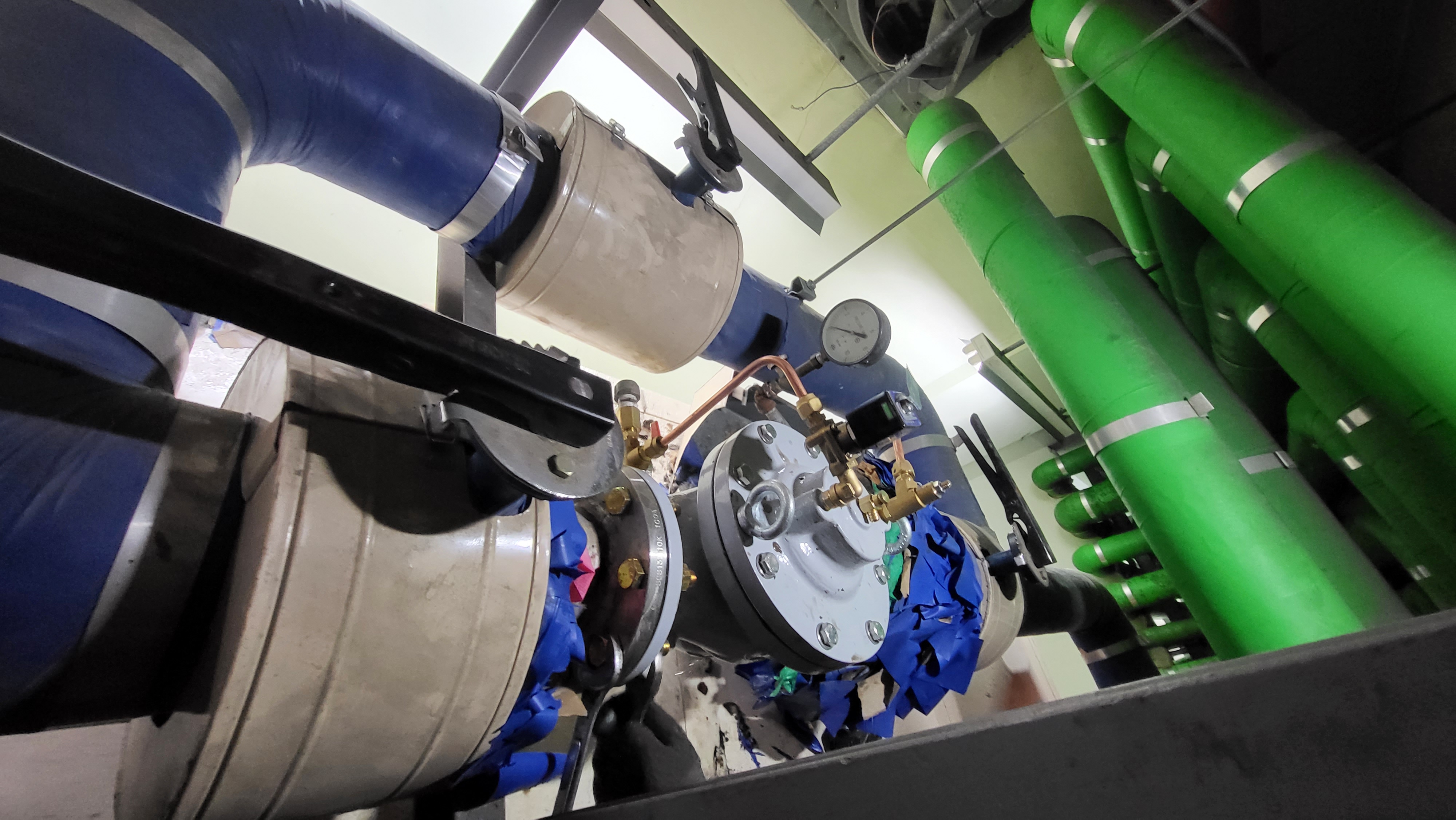

신한시스템 모델명은 같습니다 SHWLC-01 100A 워터레벨콘트롤밸브입니다

내부 엑폭시코팅제품입니다

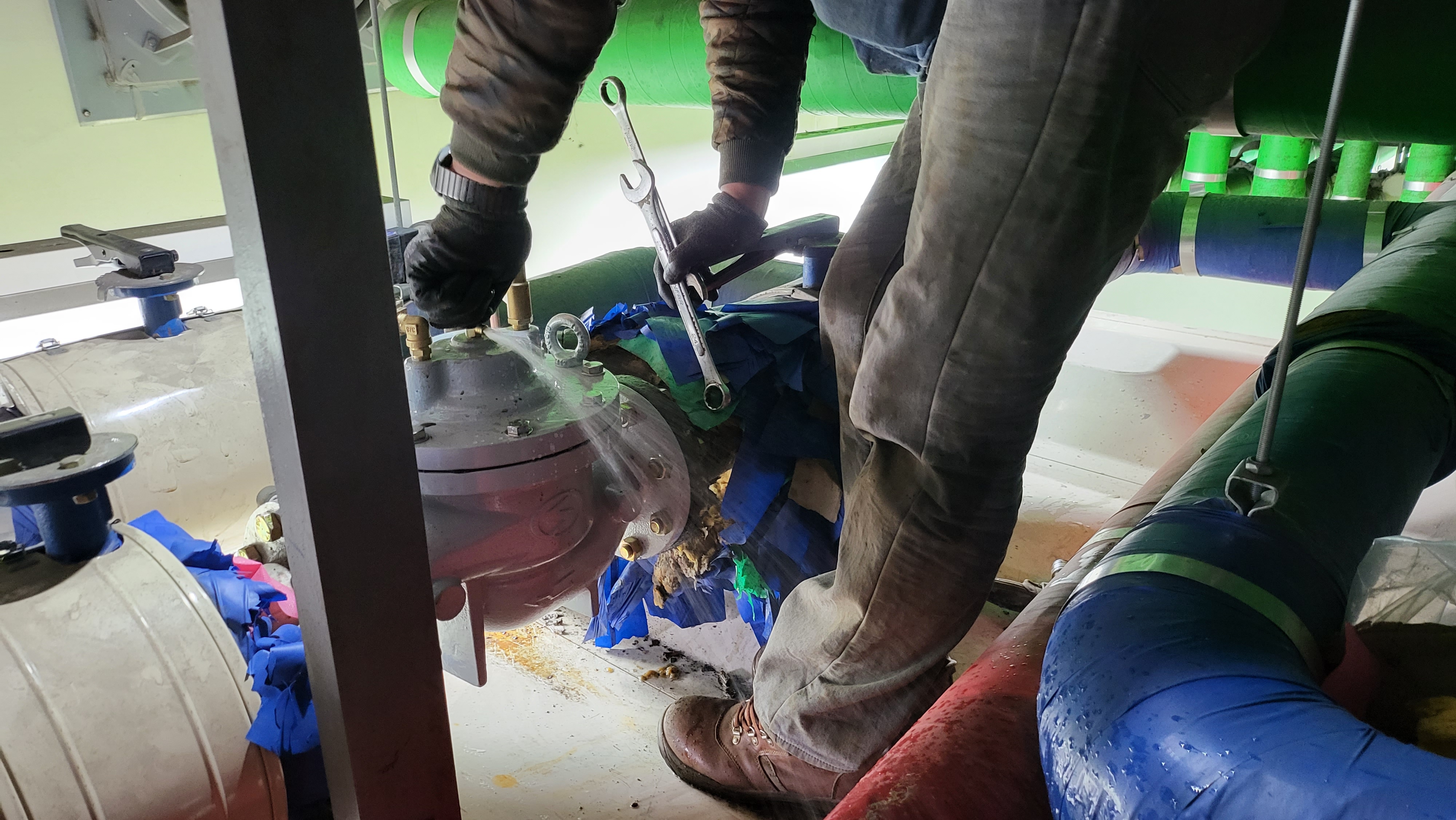

시운전을 위해 에어를 배출합니다

2023.02.14일제품이며 작업날짜는 3월13일입니다

저희대승엔지니어링에서 교체설치후

거의 A/S는 안걸리지만

혹시 사용하다 문제시 본사 A/S팀을 통해 2년간 A/S를 받으실수있습니다

모든 정수위조절밸브 전자변이 설치된 정수위밸브는

솔레노이드밸브 전원을 차단하면 닫히고

전원이 인가되면 열리게 되어있습니다

시운전 중입니다

누수 확인후 저희 마님께서 보온을 하고 있습니다
