충남 아산아산에 모 공장입니다
소방충압펌프로 설치되어 있는 SH-GWP40 5마력 과다 누수로 인한 노후하로 수리보단 교체를 권장해드렸습니다
5년전에도 같은회사 다른기계실에 있는 또같은 펌프는 수리 해주었던 이력이 있는곳이기도 합니다
이번 펌프는 과다누수로 인한 방진베이스까지 부식이 심해 더이상 부식이 진행될경우
방진베이스가 주져 앉으면 더큰 문제가 발생하기때문에
수리보단 누수가 전혀없는 메카니칼씰 타입으로 교체 권장을 해드렸습니다

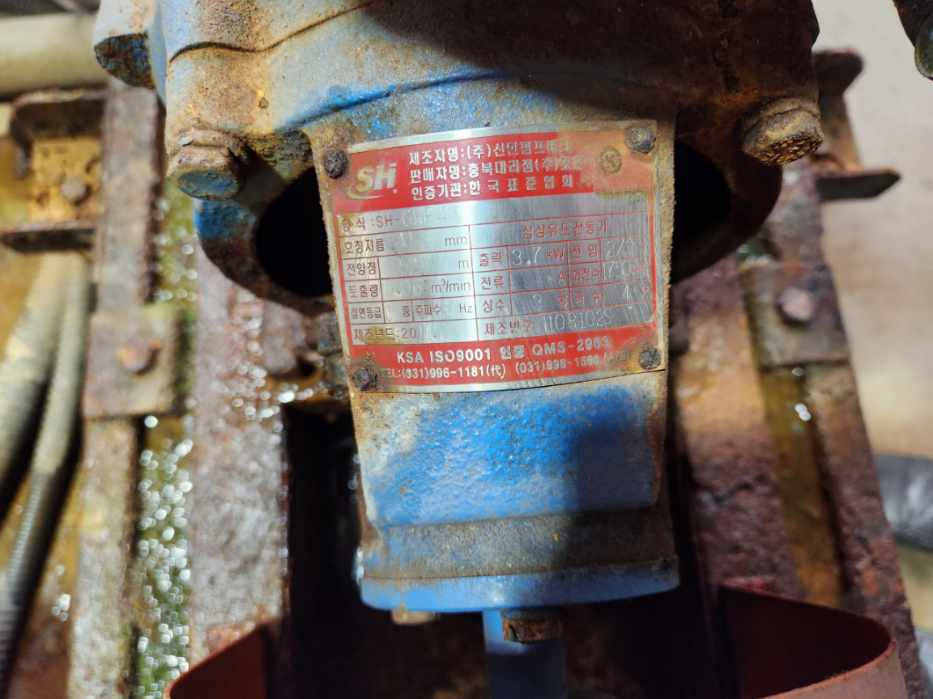

기존에 설치된 SH-GWP40 소방충압펌프로 사용중
펌프 샤프트 구리스패킹타입이라 오랜사용으로 부식등으로 운전및 정지시에도 누수가 많이 발생하여
방신 베이스까지 부식이 심하게 진행되었습니다
축봉장치에서 정지시에도 이렇게 누수가 진행되고 있습니다
모터 는 5마력 4극 을 사용합니다
보내온 위 사진을 바탕으로 견적을 내고
조금 비싸지만 누수가 전혀없는 축봉장치가 메카니칼씰 타입으로 권장 교체작업을 진행하기로 했습니다
공장 기계실이라 동파때문에 라디에이터도 펴놓고 있네요
작업하는동안 압력탱크에 물을 빼고 공기도 보충해주기로 합니다
이렇게 해야 충압펌프 수명이 오래갑니다
배관에 수충격도 많이 없어지고

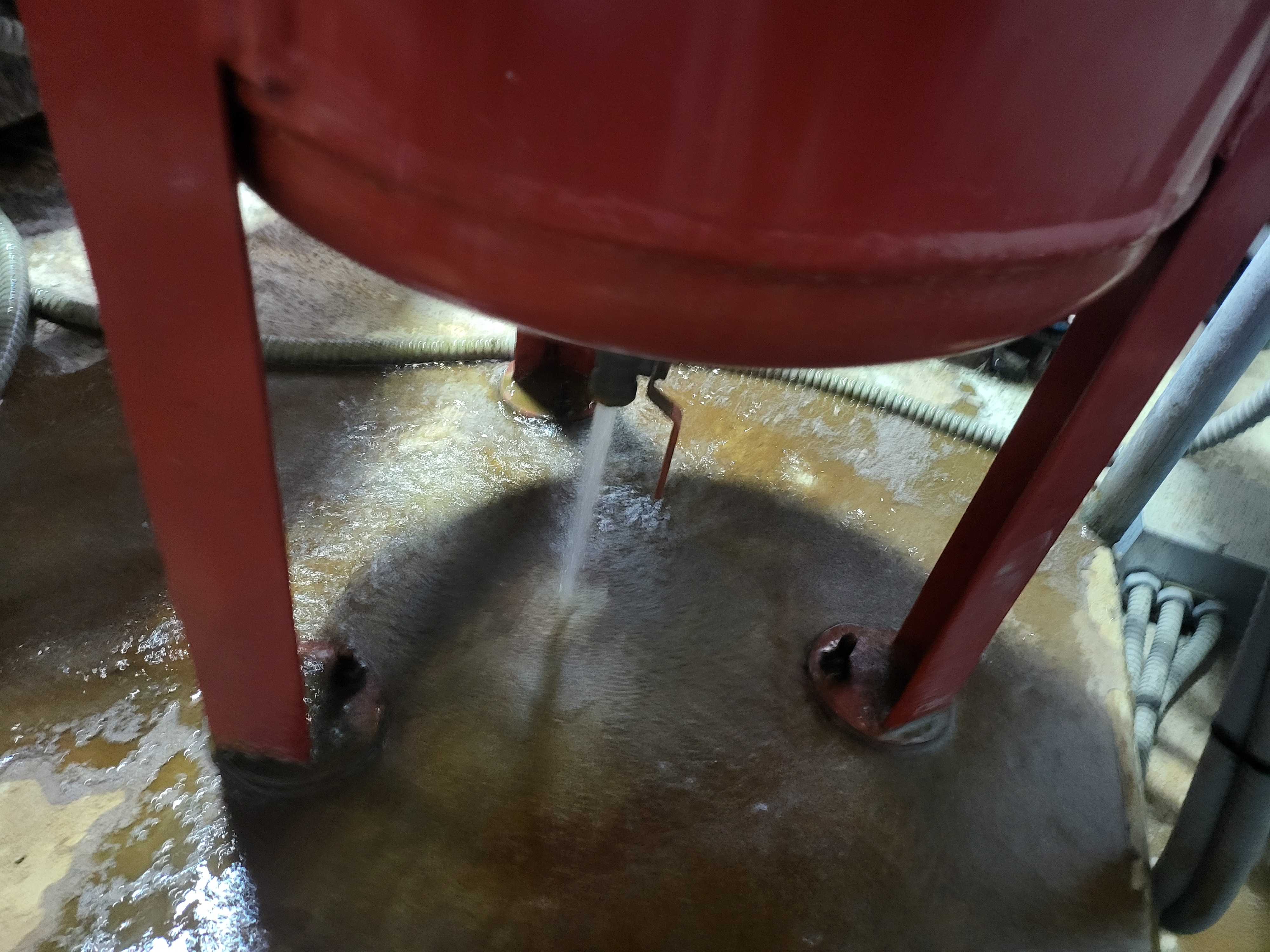

하단에 드레인 밸브를 열어 압력탱크 물을 퇴수 시킴니다
기존 모터는 잘 운전되던거라 베어링만 교체하여 재사용합니다
모터 샤프트에 베어링삽입시 충격을 최소하 하기위해 베어링을 때려 밖지 않고
유도가열하여 삽입합니다
샤프트 부식제거
모터 권선도 살펴봅니다 아주깨긋합니다
회전기기에서 생명은 베어링입니다
교체할 대영파워펌프 소방충압펌프로 많이 사용하는 웨스코펌프인 DWP40모델입니다

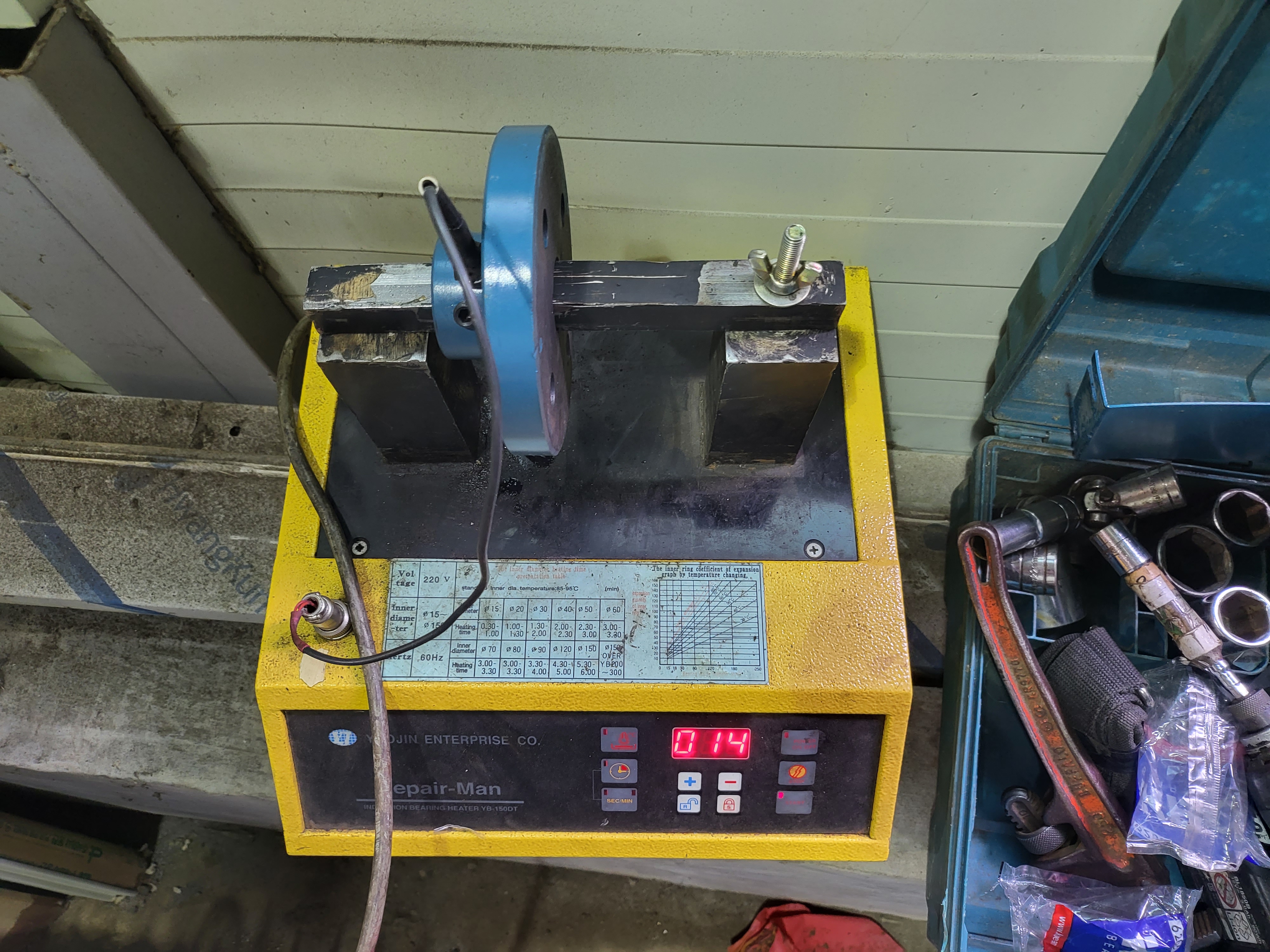

모터 카플링도 유도가열하여 충격없이 삽입합니다

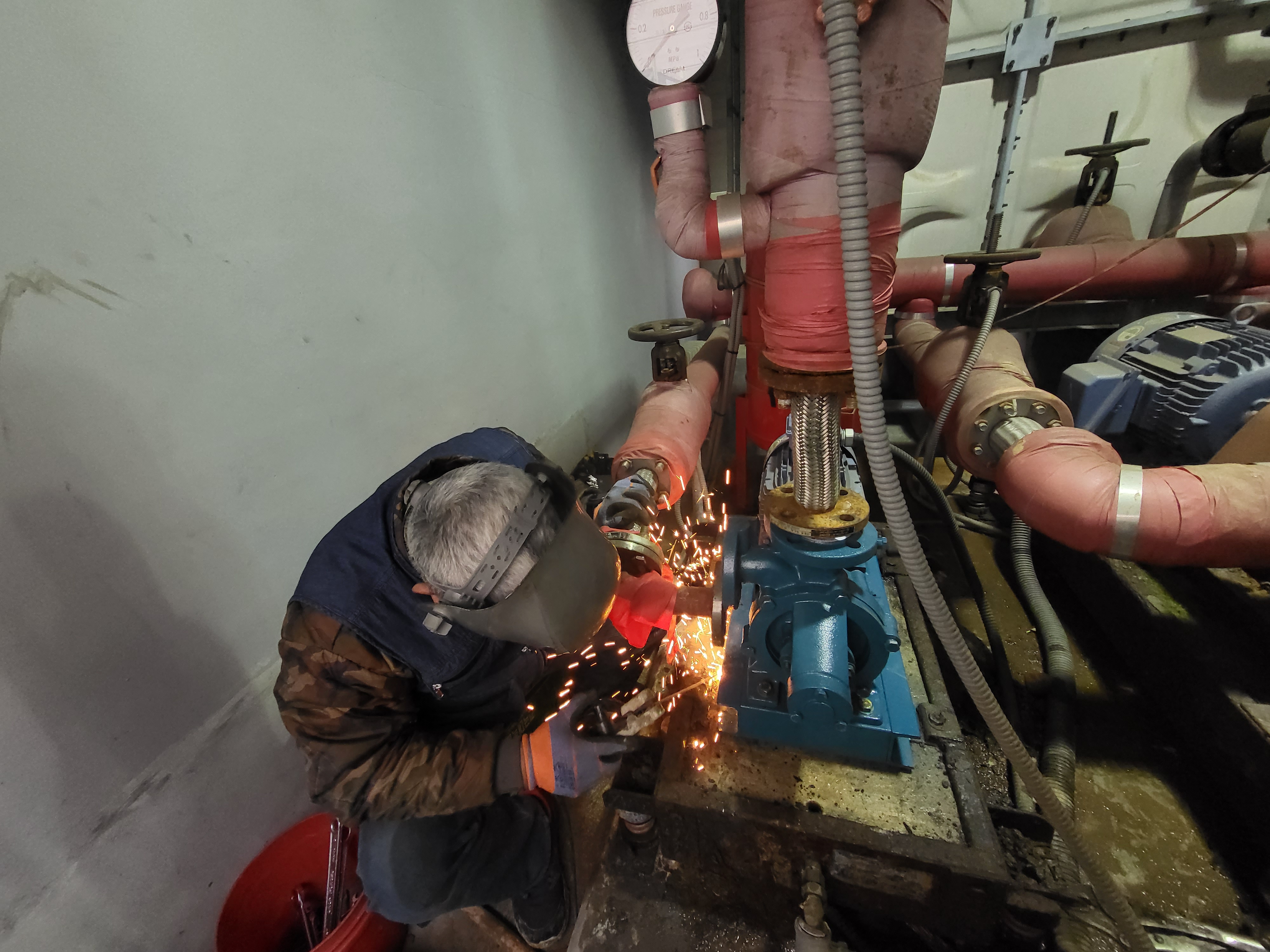

기존 펌프를 제거 하고 있습니다

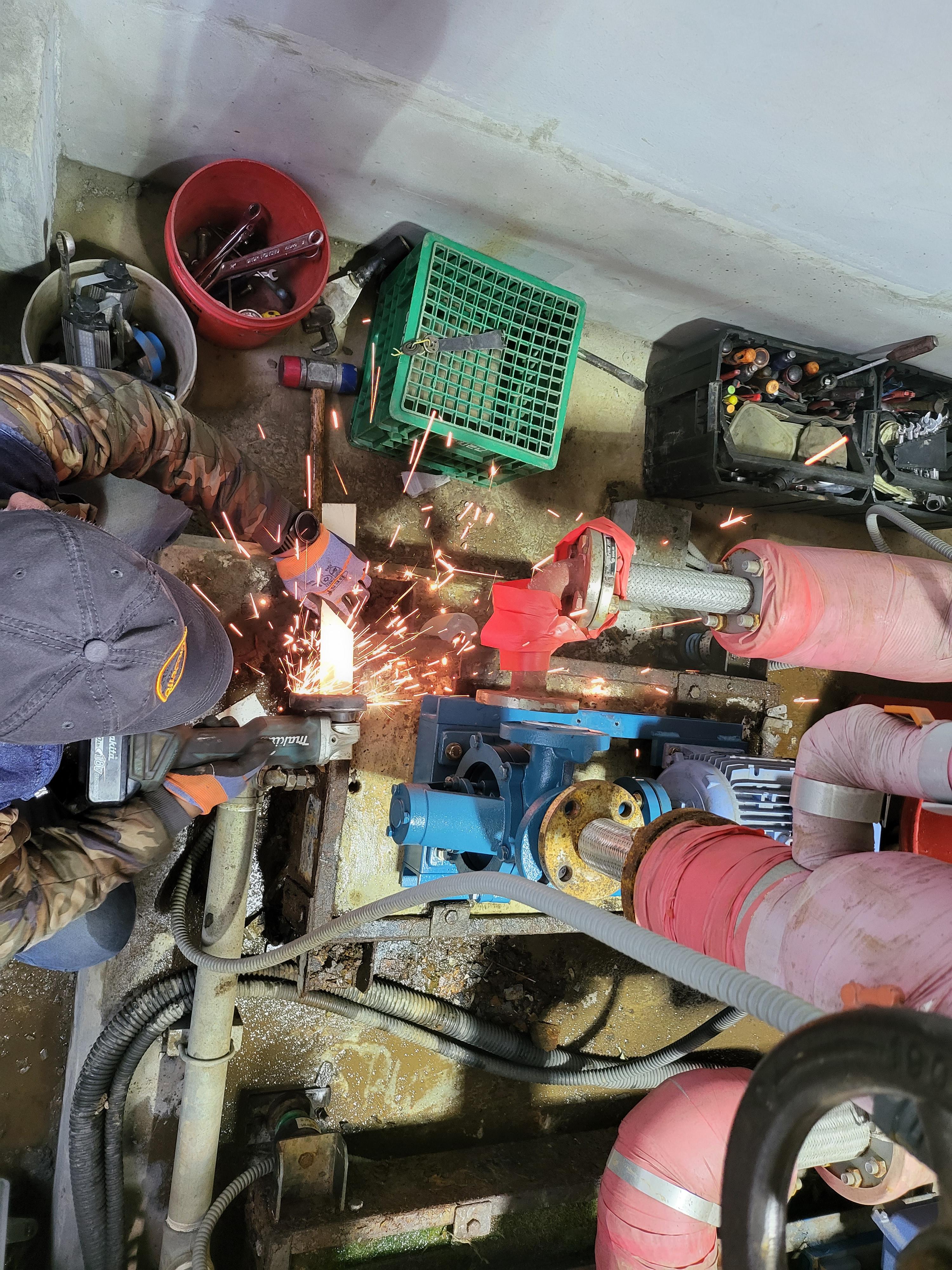

부식으로 짤라도 내고
방진가드에서 펌프제거
방진가드 위를 정리합니다
흡입구와 토출구 후렌지 부식을 제거합니다
깔끔하게 방진베이스를 정리해야 그만큼 조립이 잘됩니다

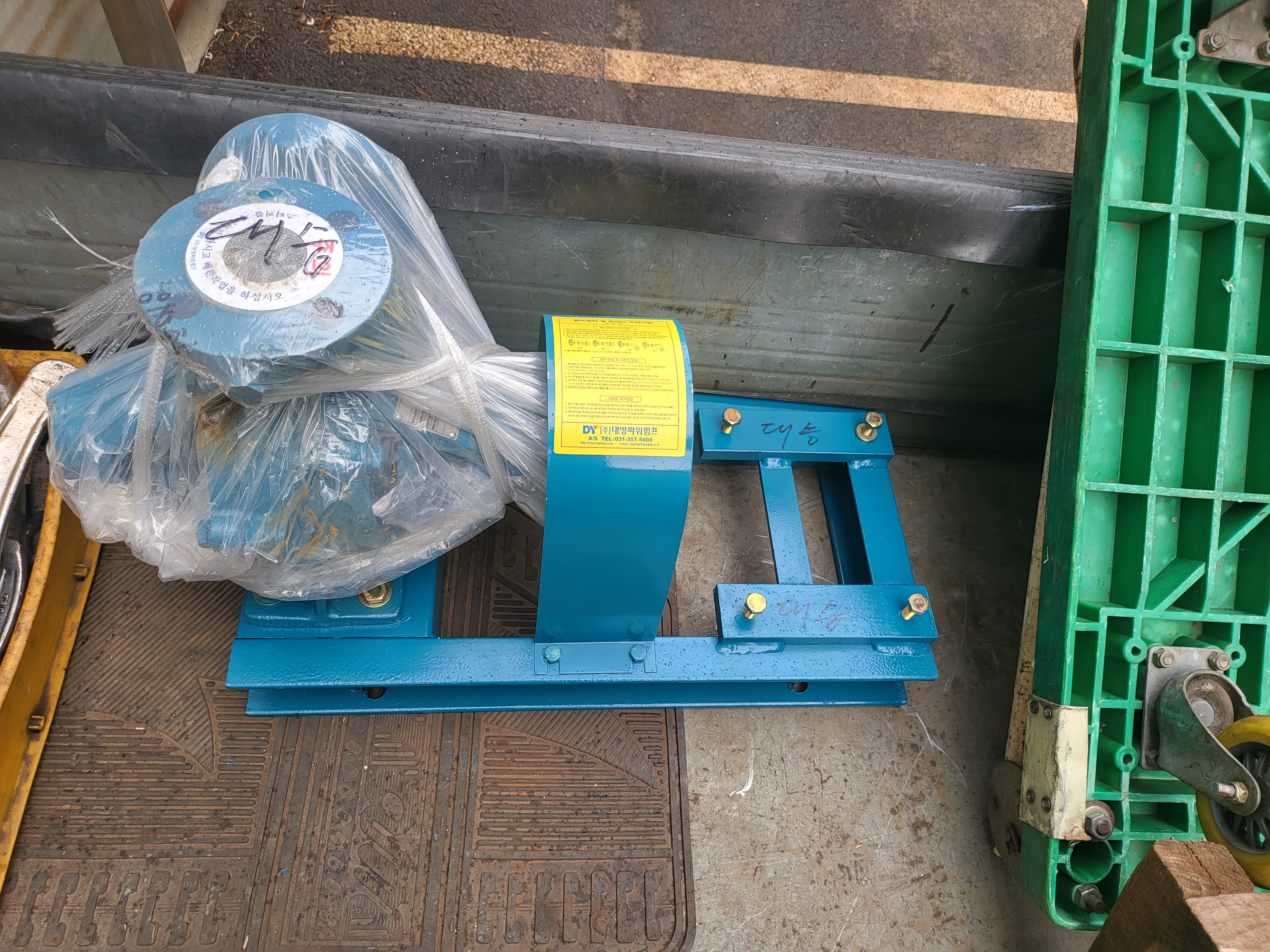

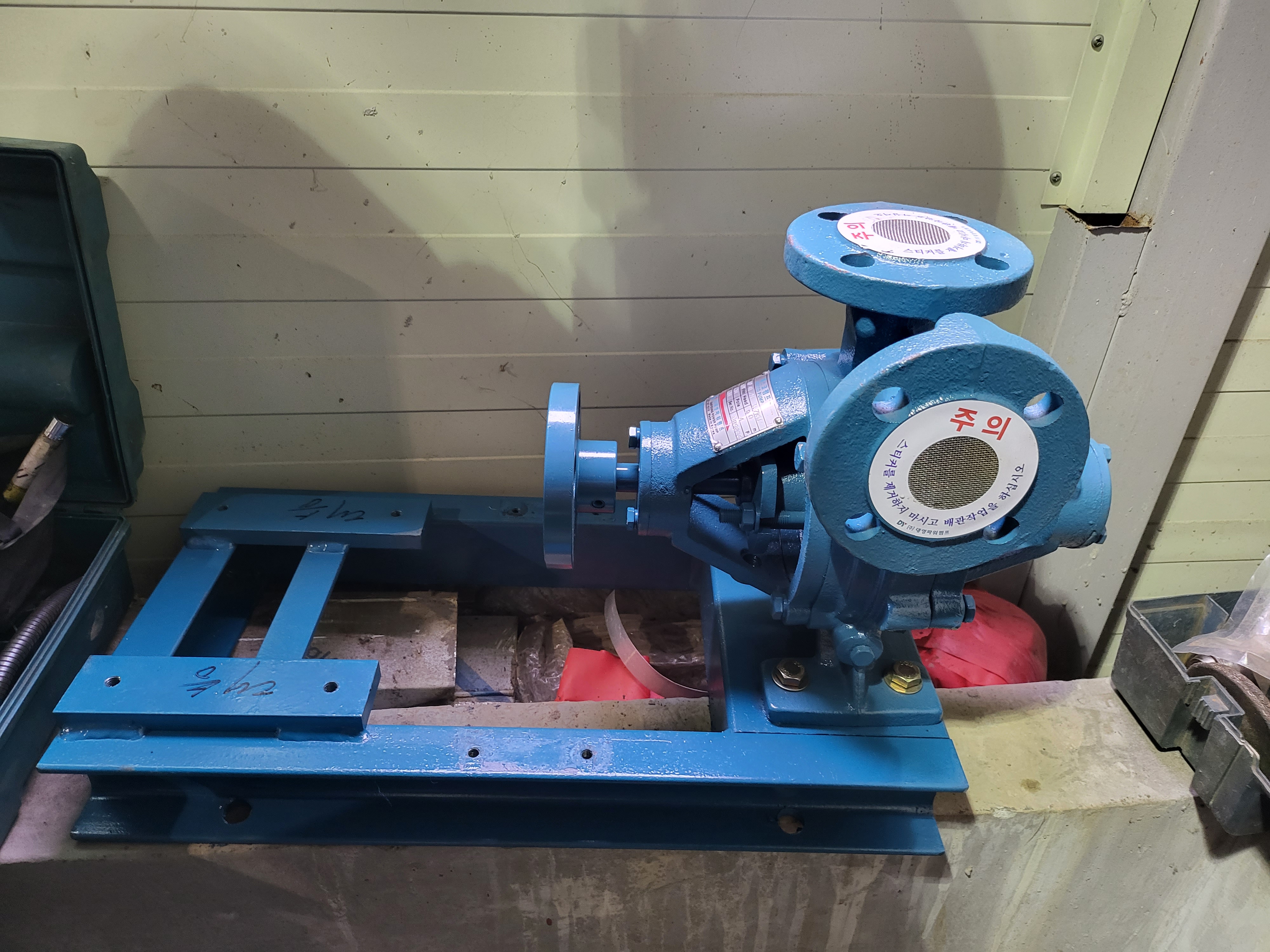

교체할 대영파워펌프 메카니칼씰타입입니다

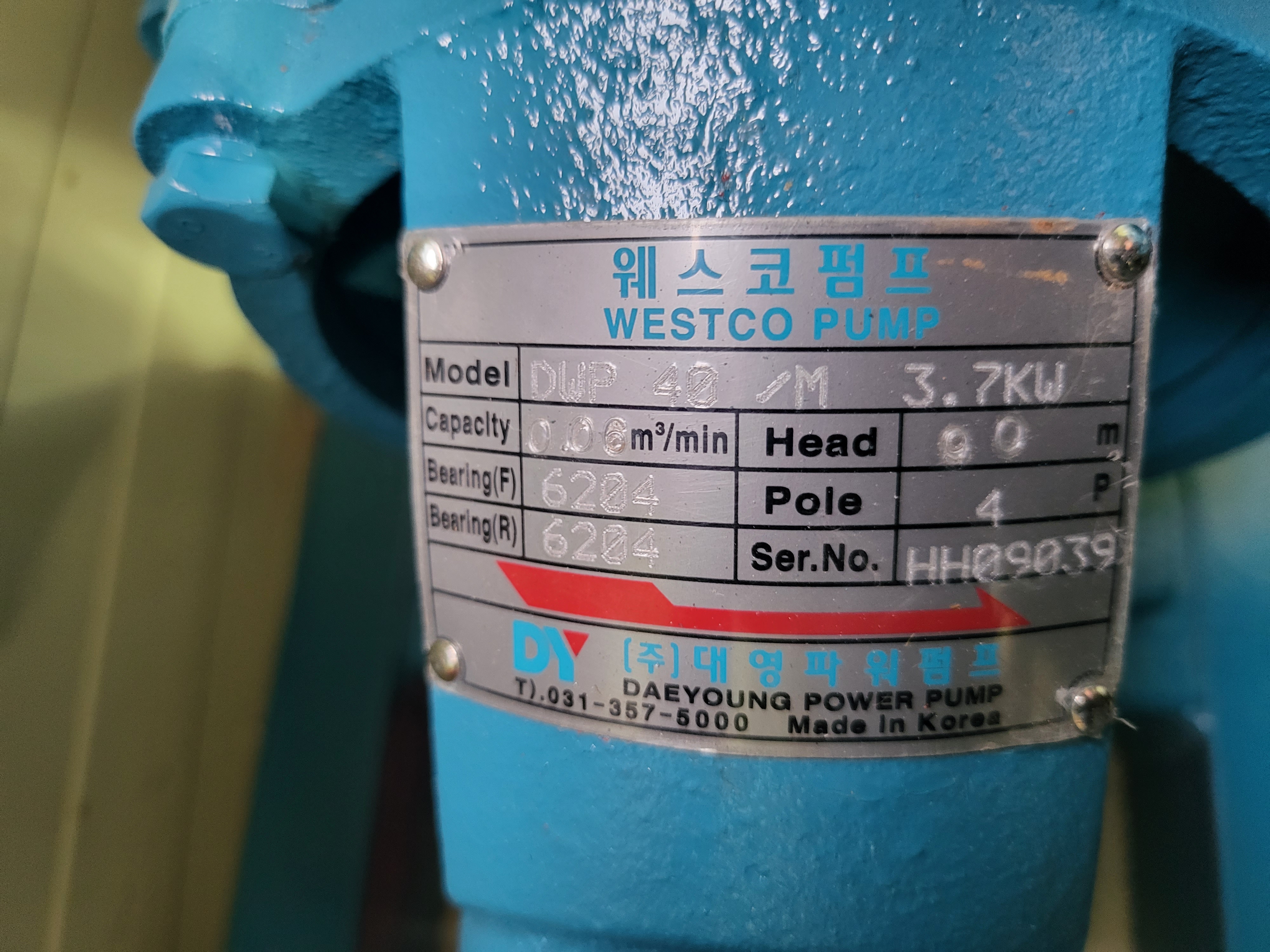

웨스코펌프 명판

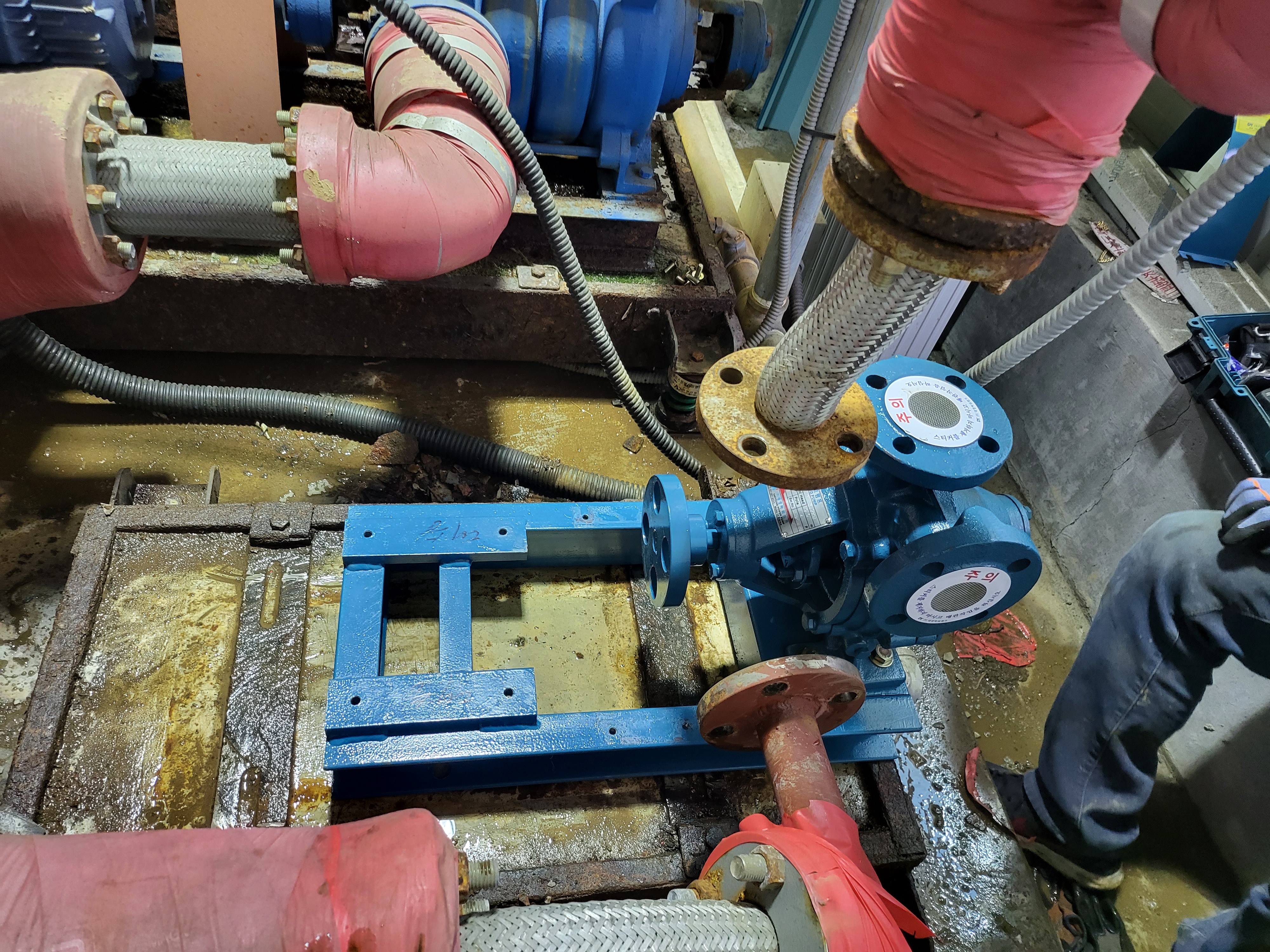

모터와 펌프 축정렬중
높이를 맞추고 있습니다
용접
고정

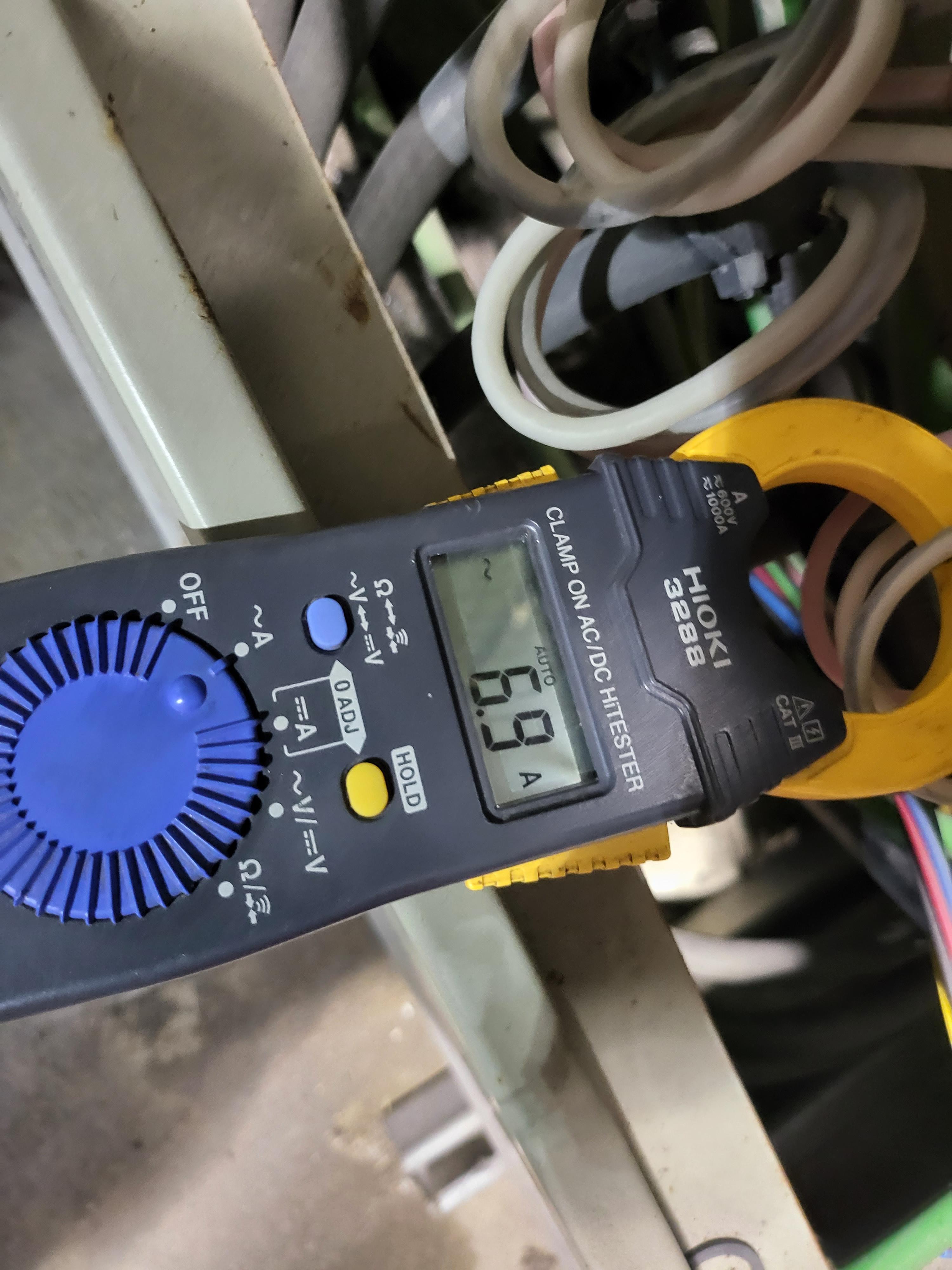

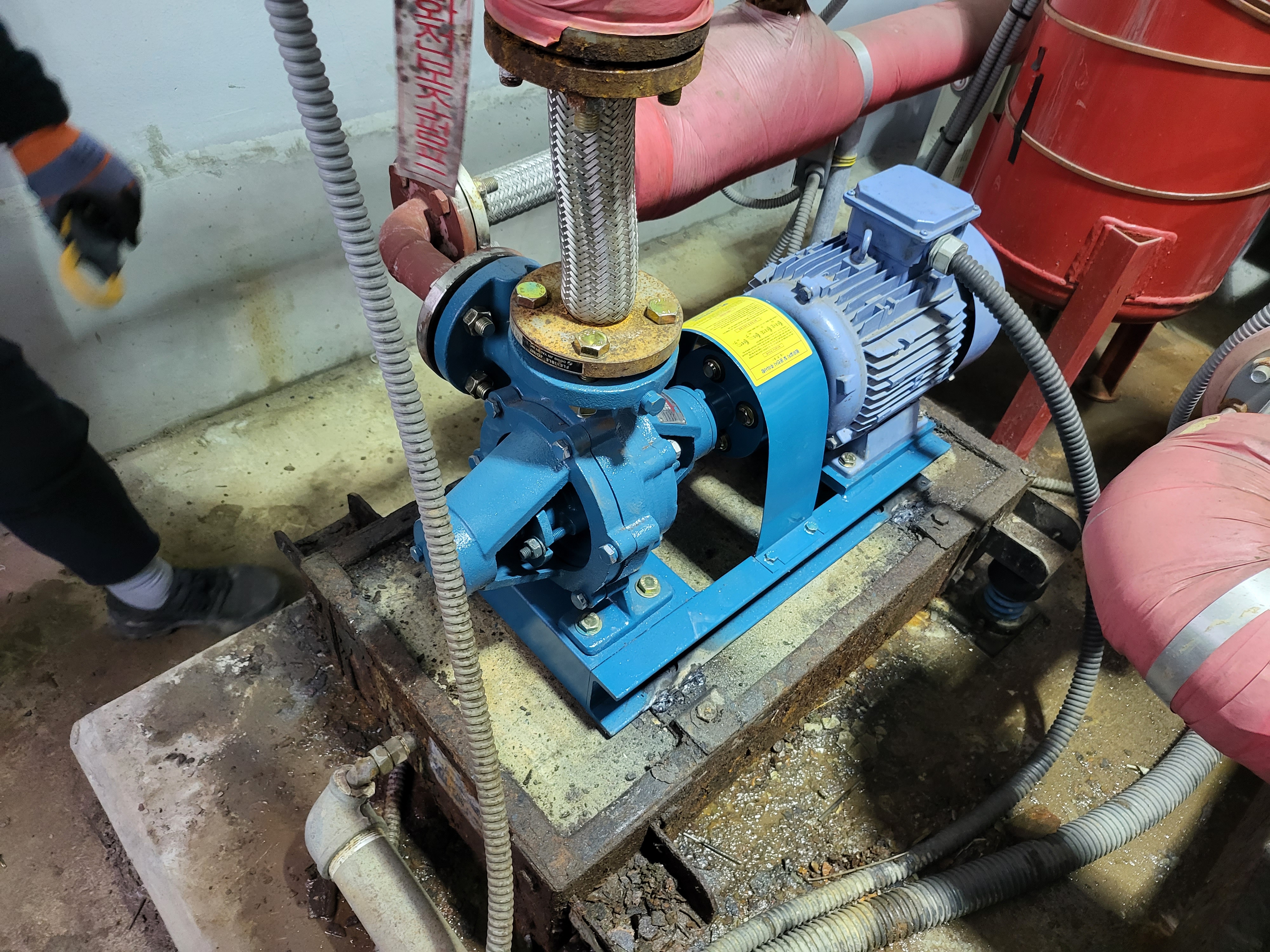

시운전 암페어 체크
펌프가 셋팅압력에 자동으로 정지했습니다
모터측 축봉장치 메카니칼씰 타입 누수가 전혀없는지 확인
반대측 축봉장치도 전혀누수가 없습니다
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
