YAW-3 구경150A 삼양레벨콘트롤밸브 닫힐때 충격으로 인한 점검수리작업

경기도 성남에 모 아파트 입니다

관리 과장님께서  성남 분당쪽에 계실때 저희 대승엔지니어링과 인연이 되었고

성남에 있는 아파트로 이직후

저수조 정수위밸브 YAW-3 모델 구경150A 닫힐때 충격으로

배관누수(그루브조인트방식) 까지 생겨 긴급으로 작업을 진행하였습니다



저희 대승엔지니어링에서는



정수위밸브 수리부품



신우정수위밸브 40A~150A까지



신한정수위밸브 50A~200A까지



삼양정수위밸브65A~150A까지



항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다



먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음





만약 닫힐때 평상시 안나던 소음이 급격히 발생한다면

다이아후램 이상을 의심해볼수도 있습니다

다이아후램이 완전히 손상되면 밸브자체가 안열리지만

약간 손상이 갔다면 닫힐때 급격하게 물이 들어와 정해진 시간보다 빨리 닫히게 되면 충격과 소음이 발생할수도 있습니다





정수위밸브를 분리하기위해 솔레노이드 전원선 분리중

추후 점검이 용이하도록 짹으로 전원선을 개조합니다

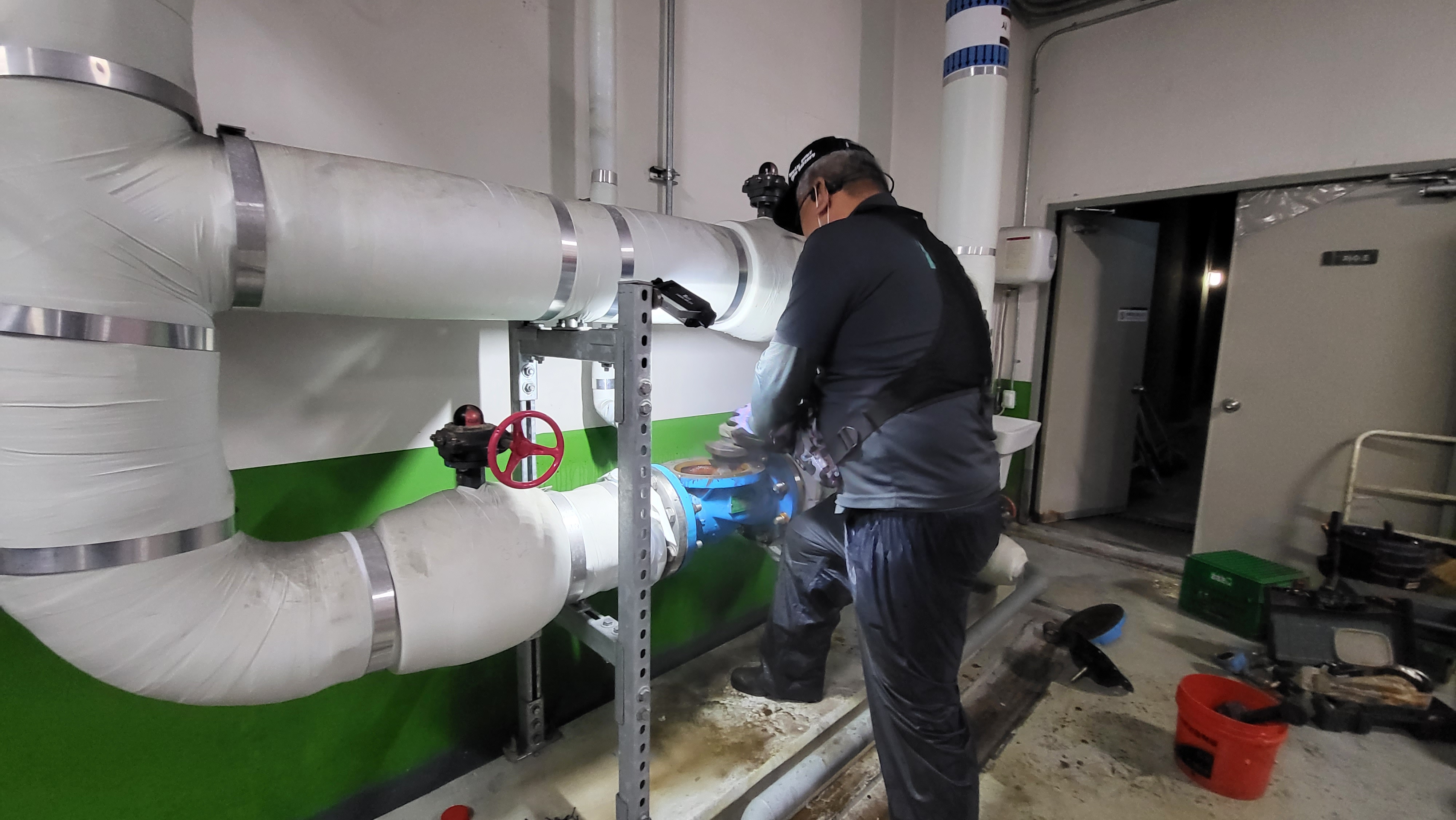

정수위밸브 상부 배관 분리중

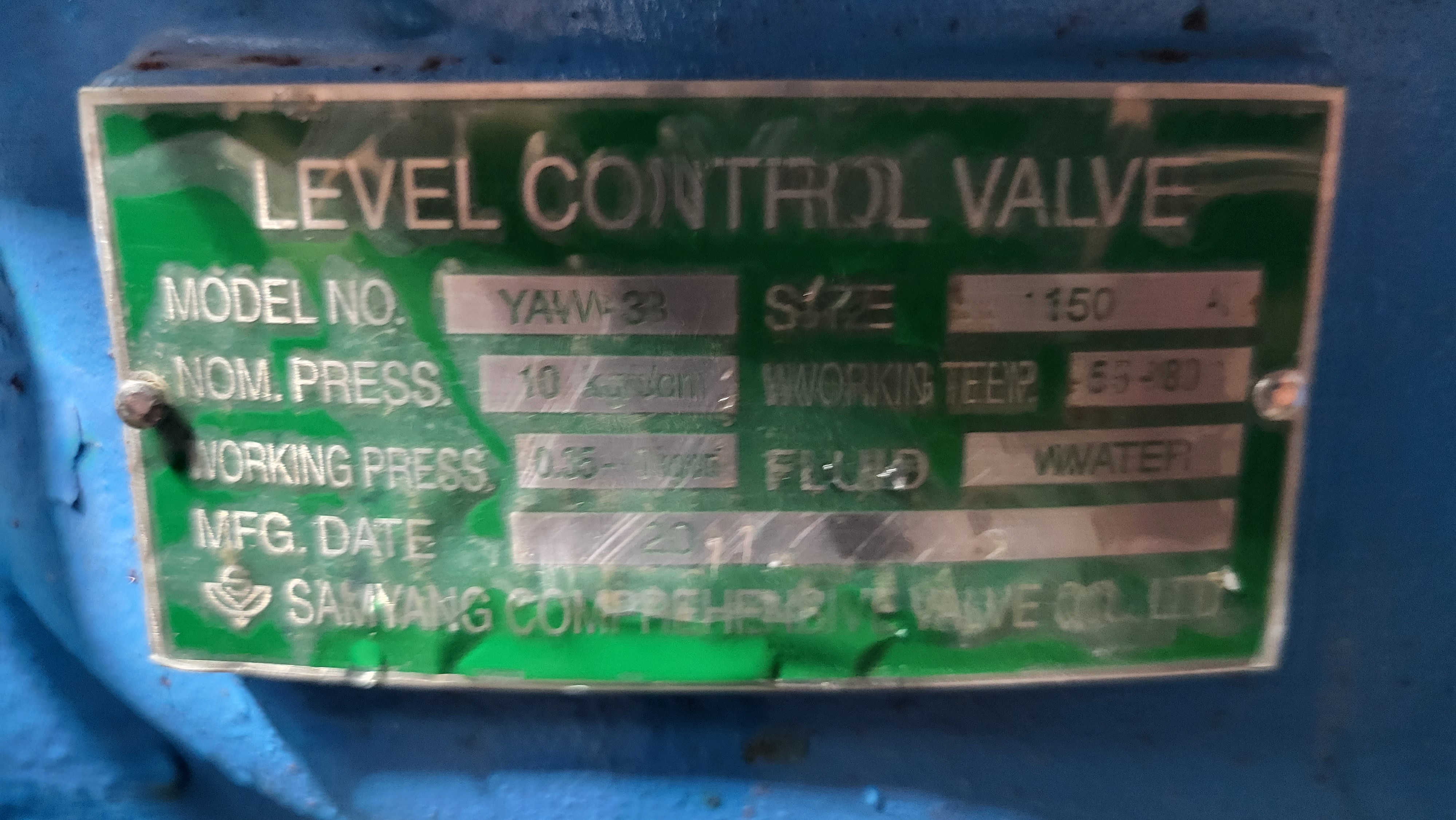

YAW-3 150A 삼양 레벨콘트롤밸브 명판

상부 배관 분리

상부케이싱 분리

예상한대로 다이아후램 크랙이 가있네요

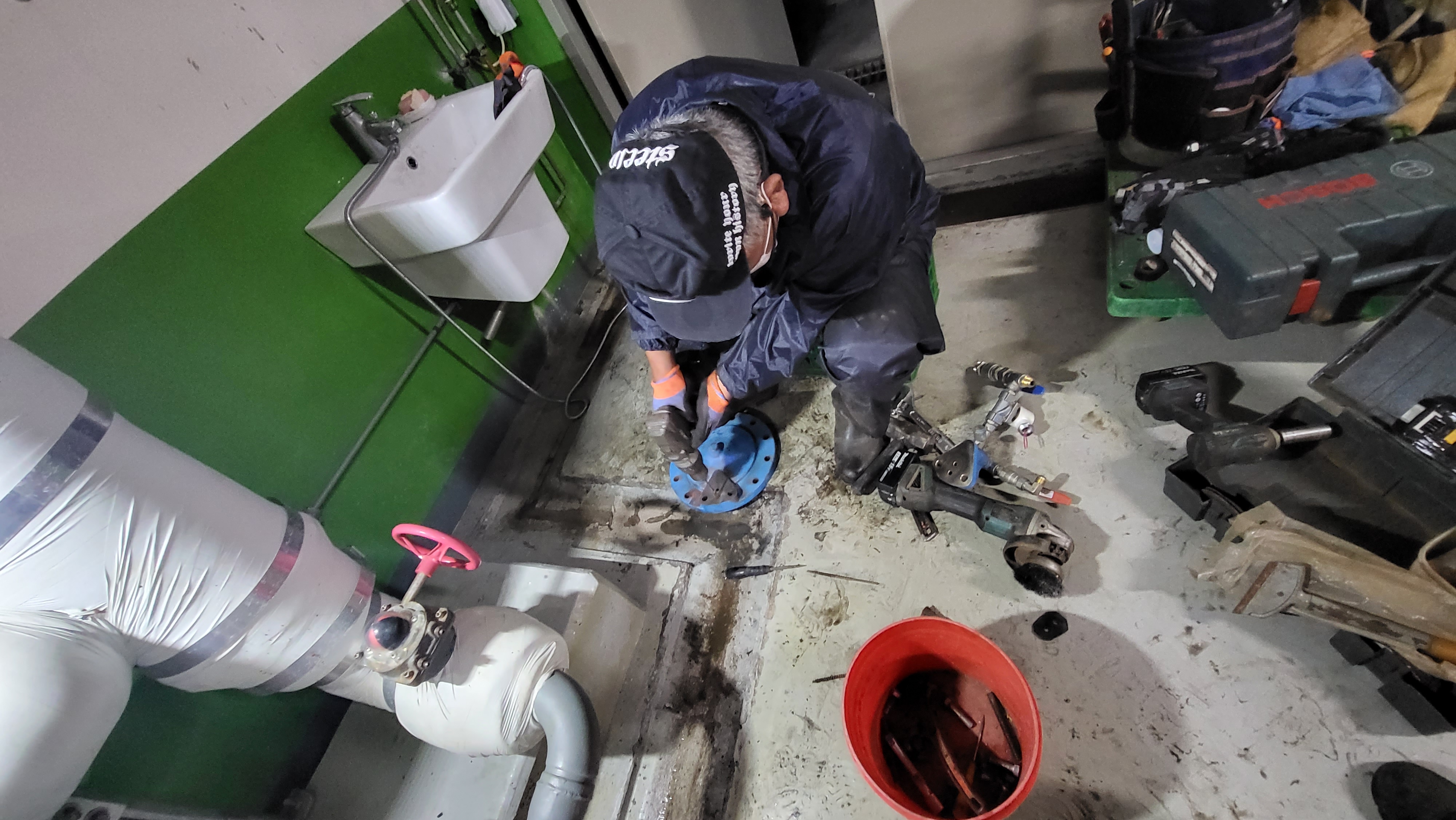

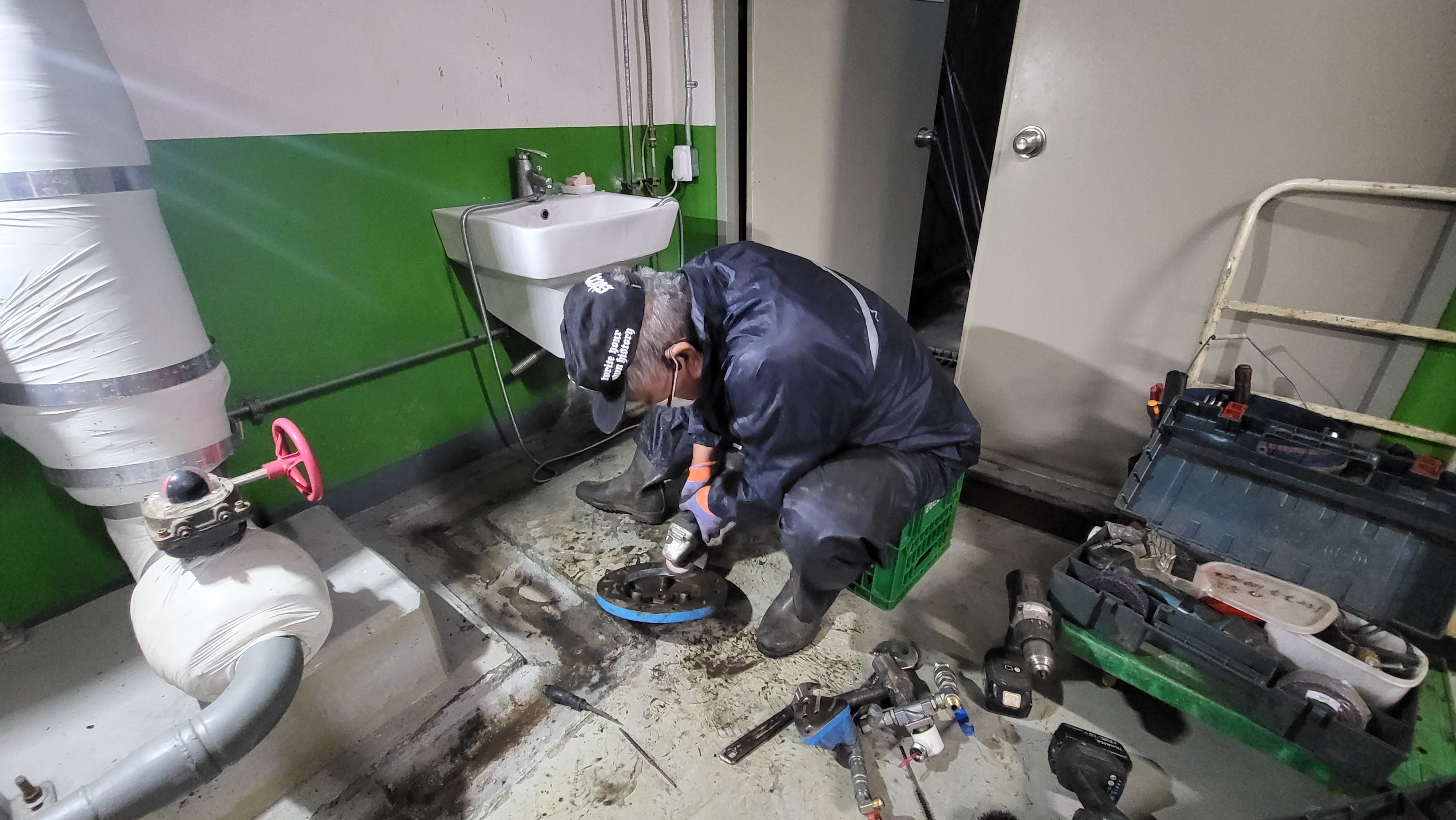

하부케이싱 점검및 크리닝중

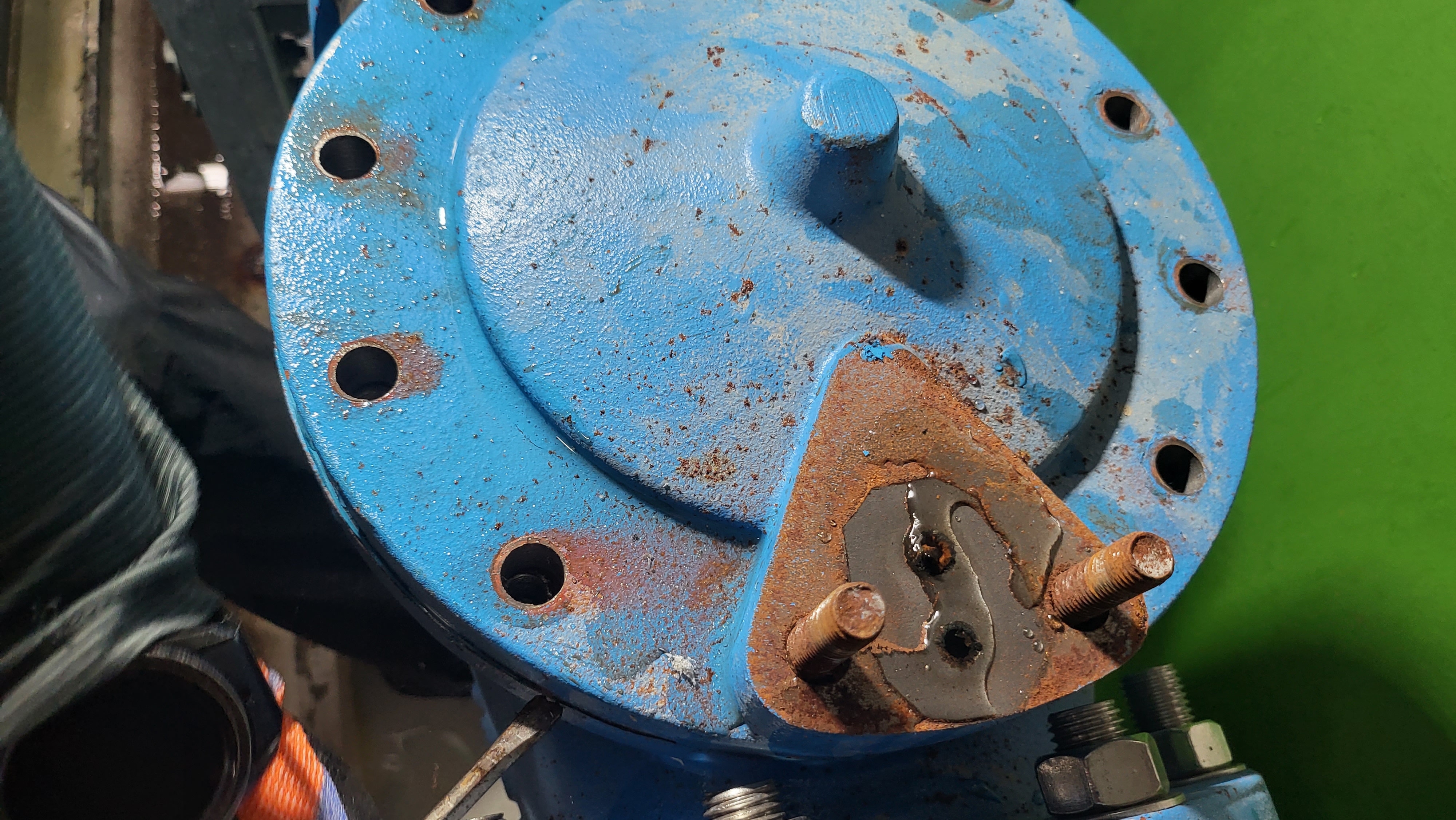

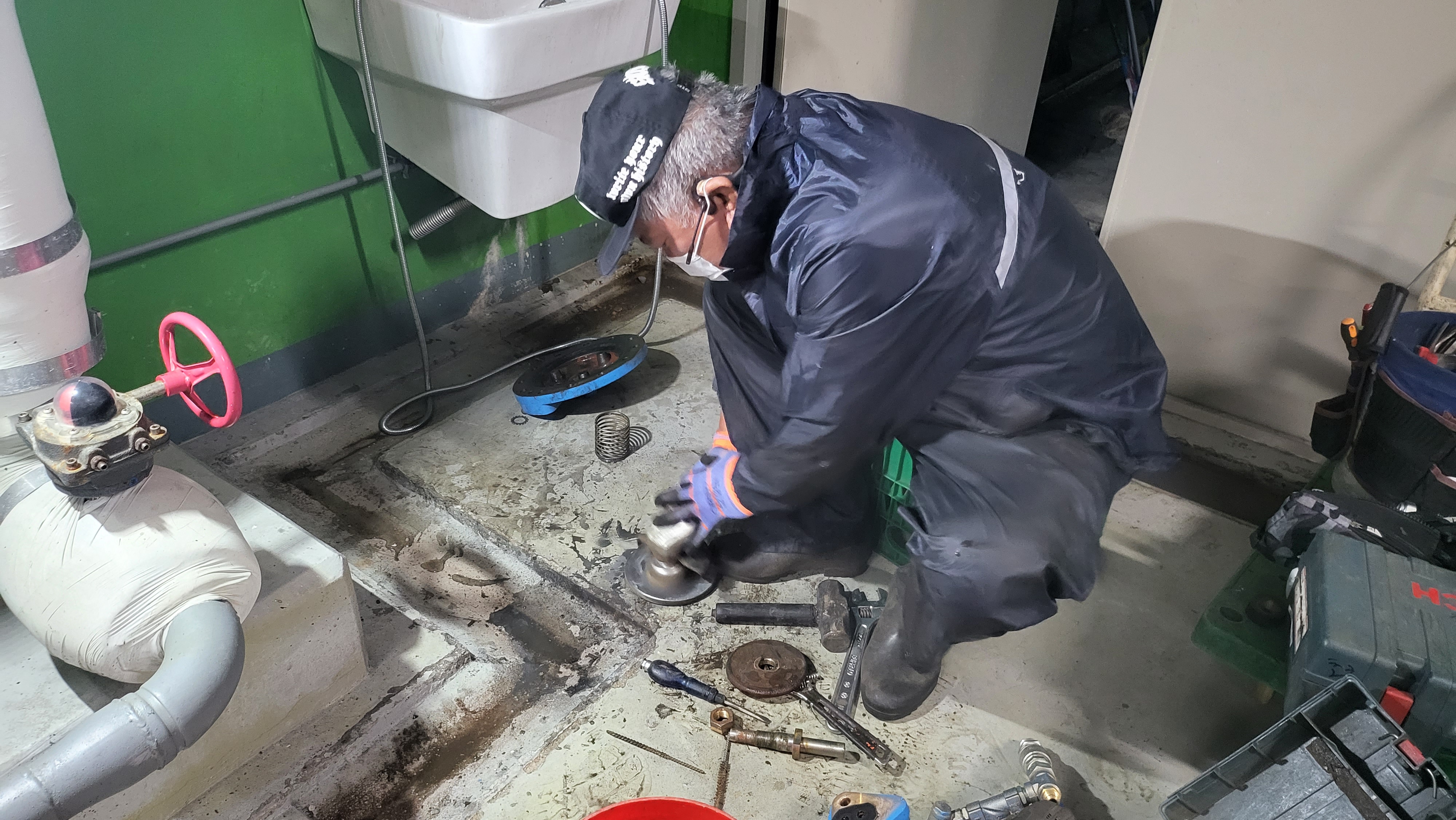

상부케이싱 점검및 부식제거

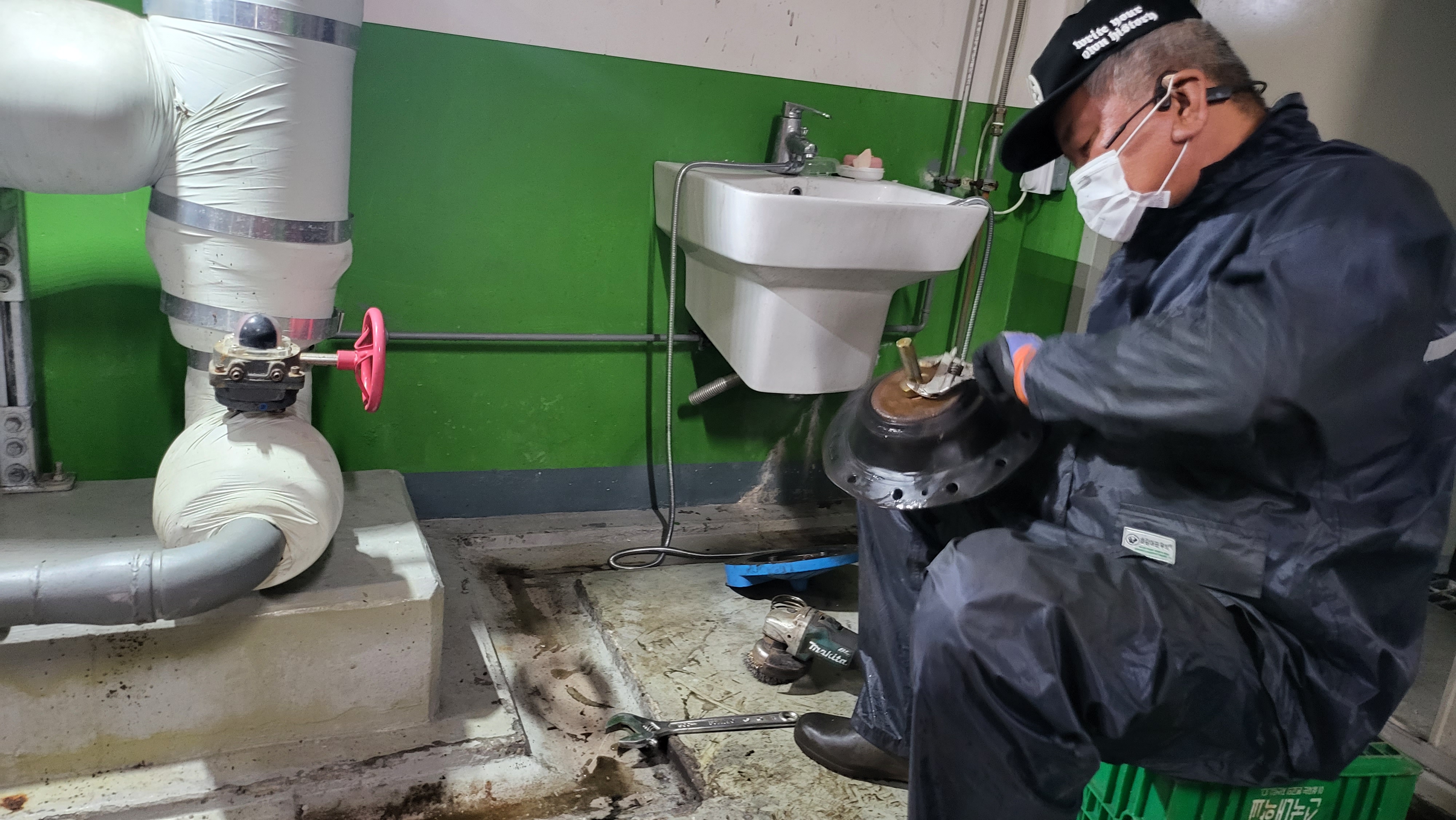

다이아후램 분해중

다이아후램 상부디스크 점검크리닝

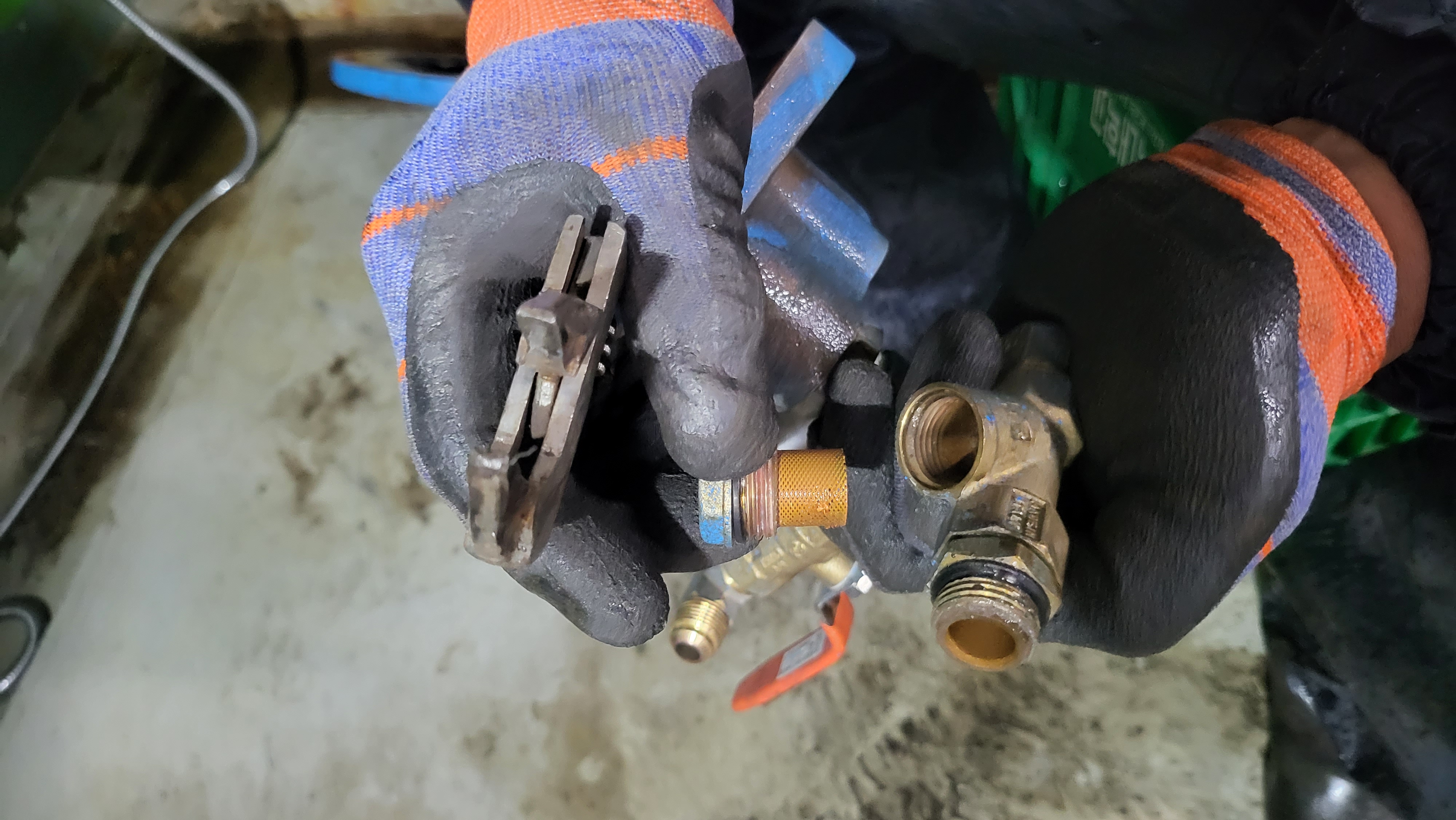

파이롯밸브 부품 점검및 크리닝

상부케이싱 점검및 크리닝

오리피스가 있는 파이롯밸브

솔레노이드밸브 전단 스트레이너

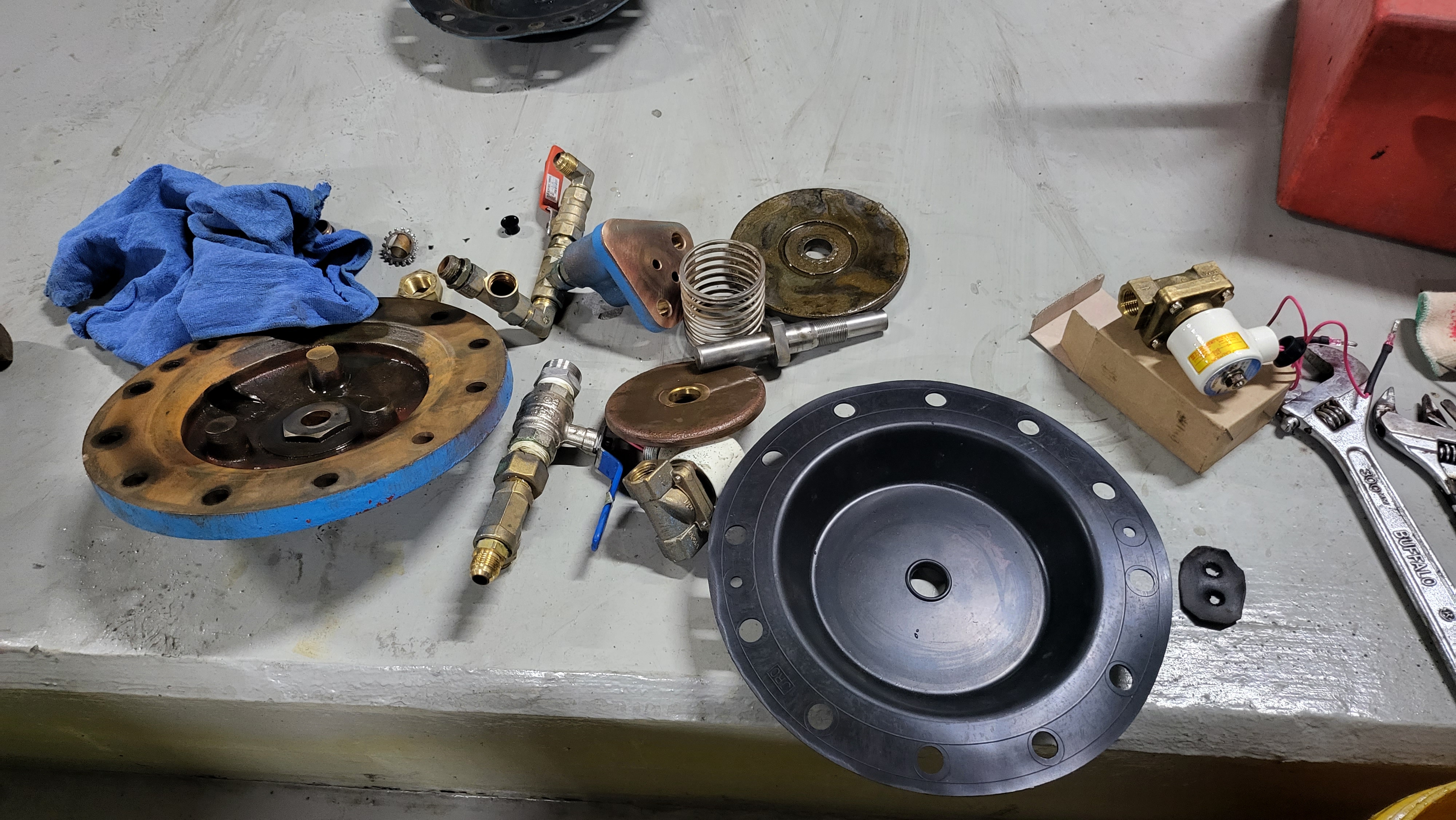

점검및 크리닝후 교체할 다이아후램 솔레노이드밸브

조립중

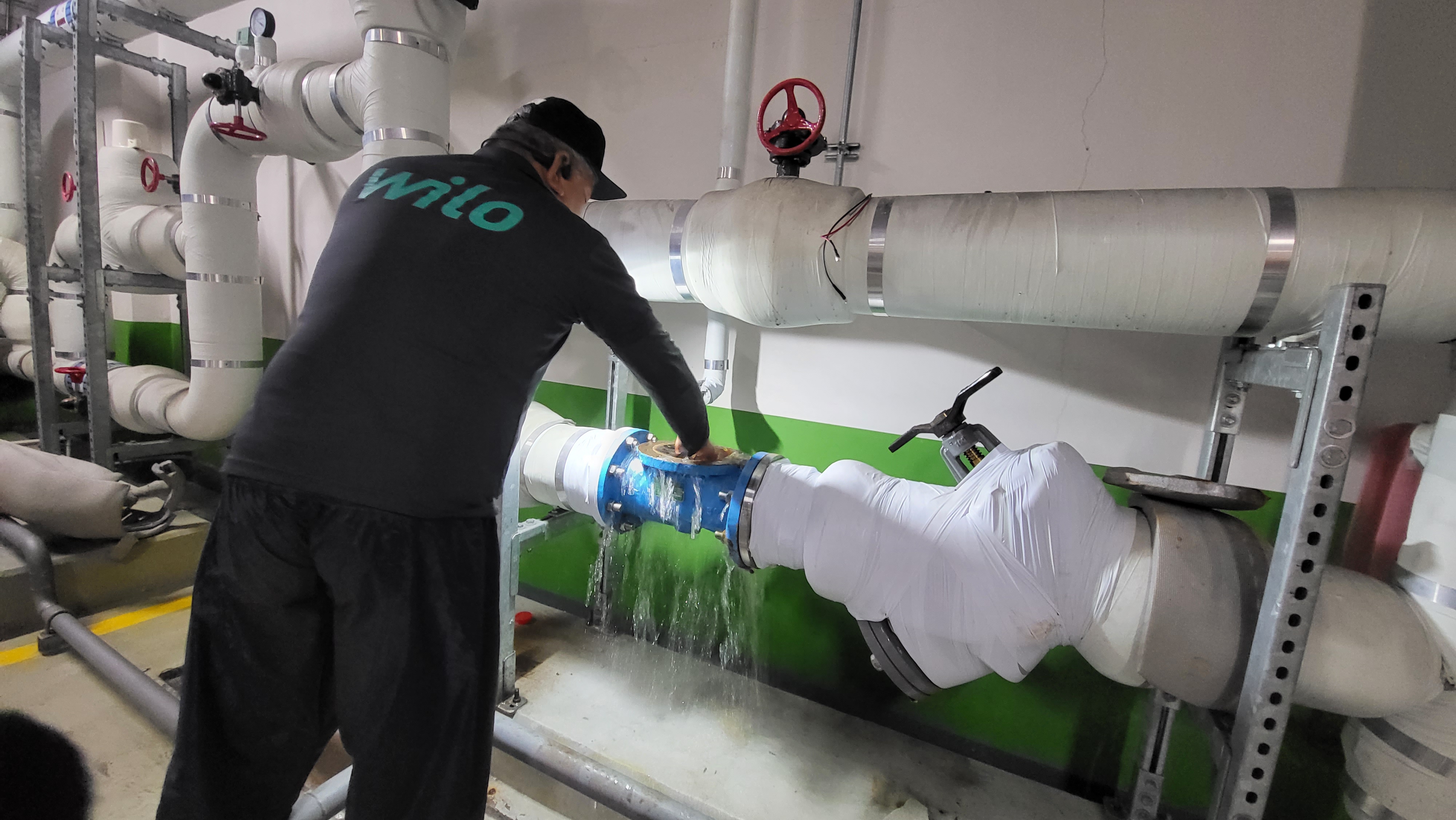

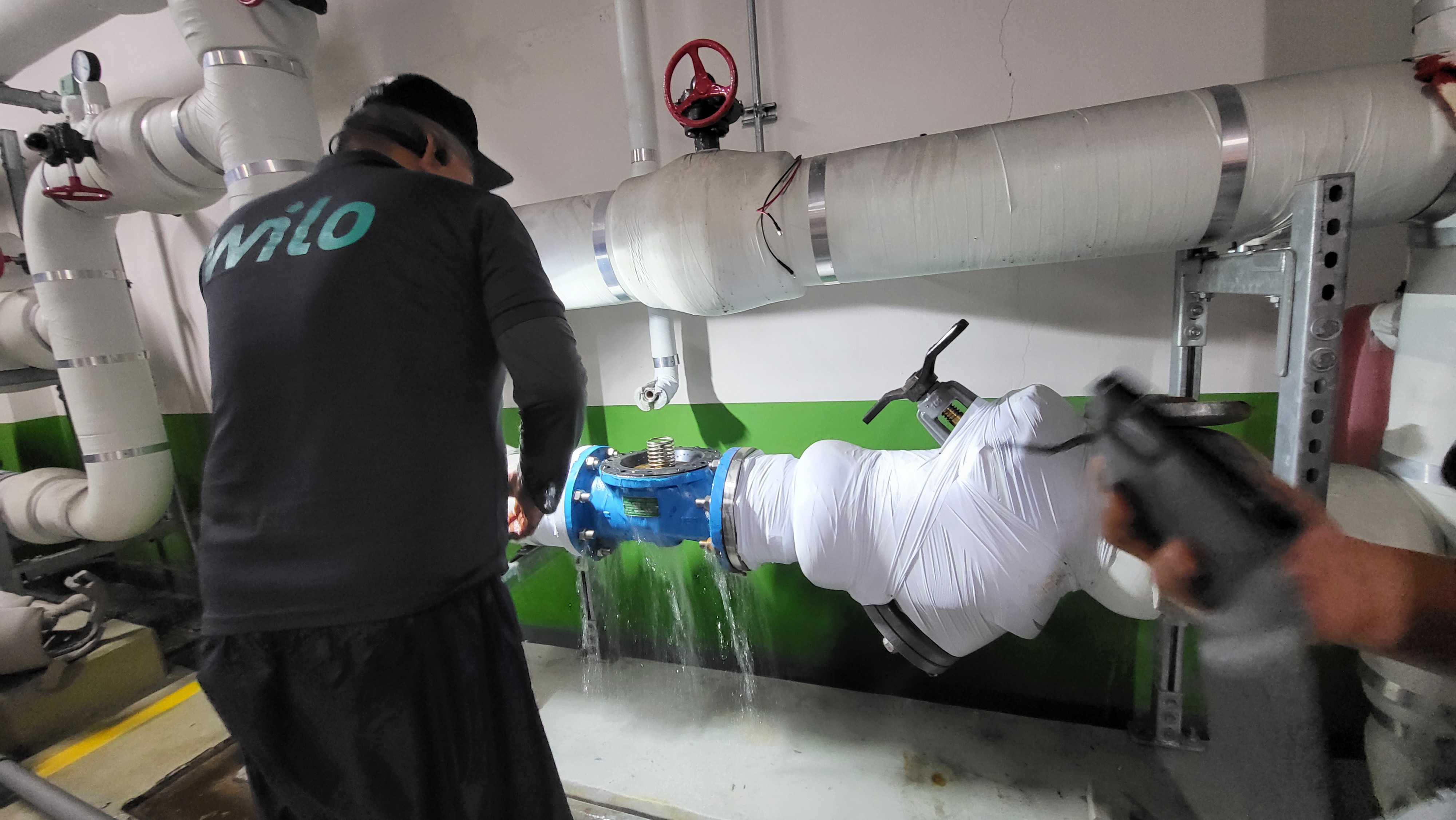

하부케이싱 후래씽

볼탑라인연결중

우리 마님 누수확인후 보온조치중

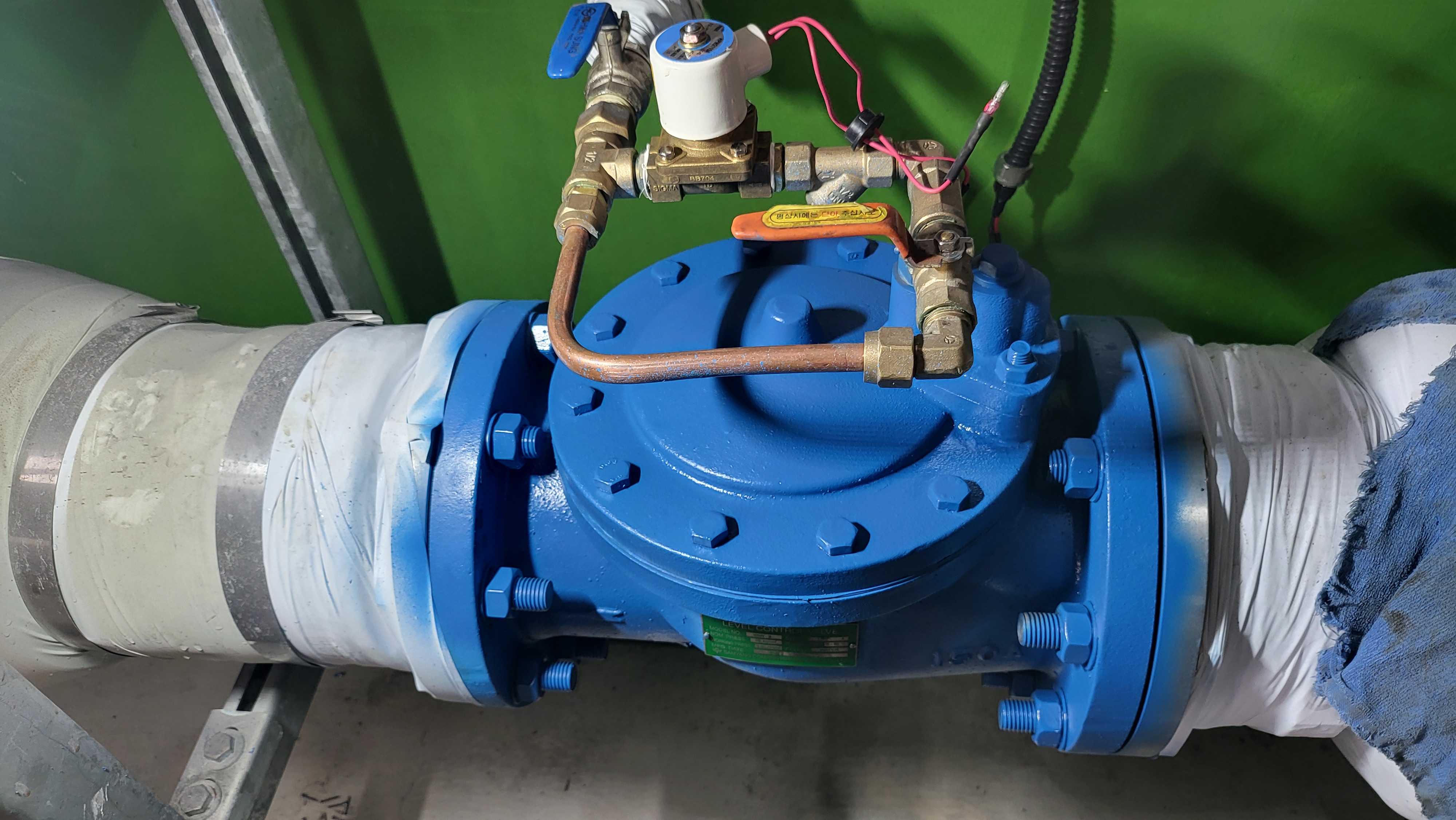

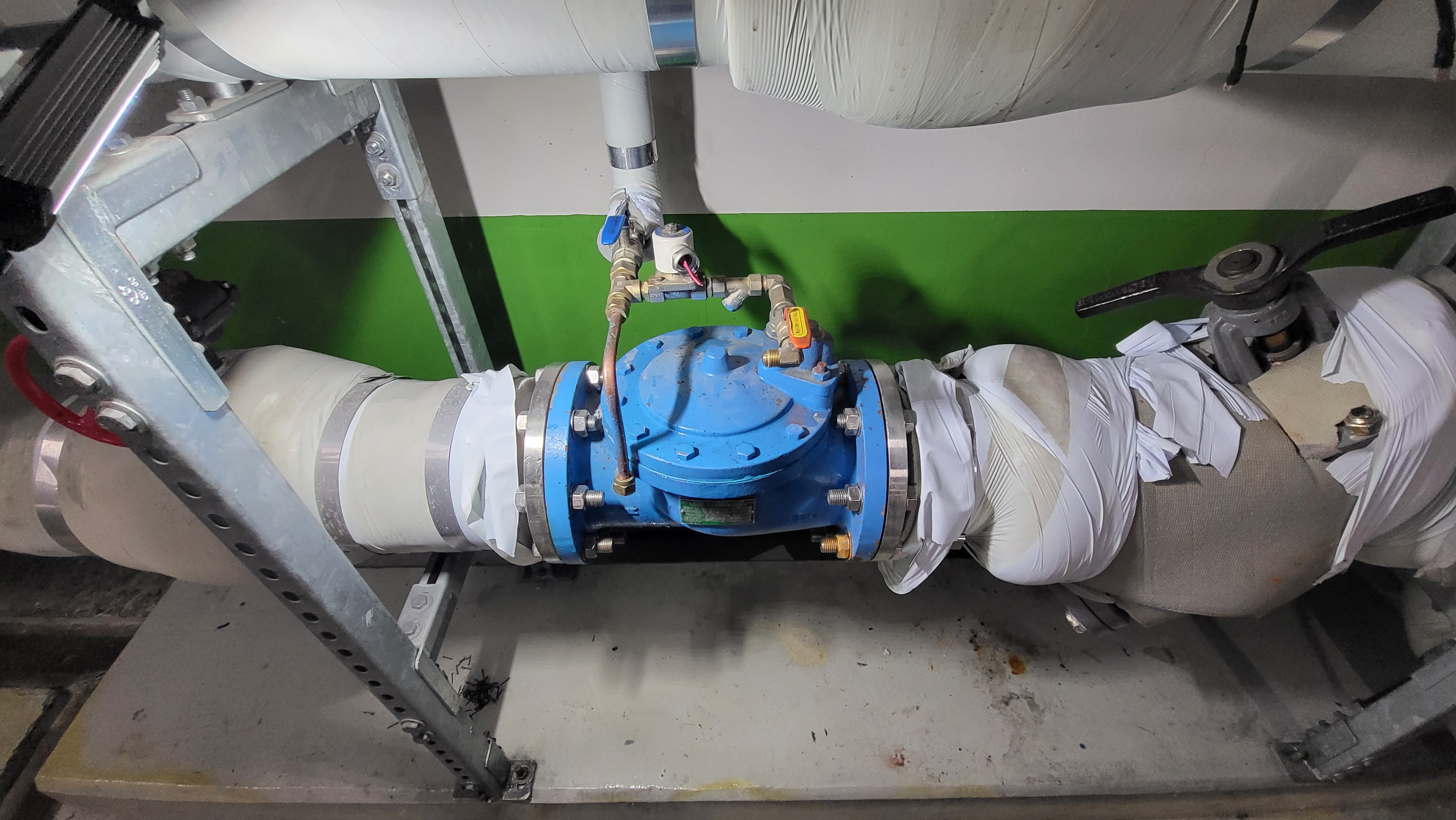

조립및 도색후

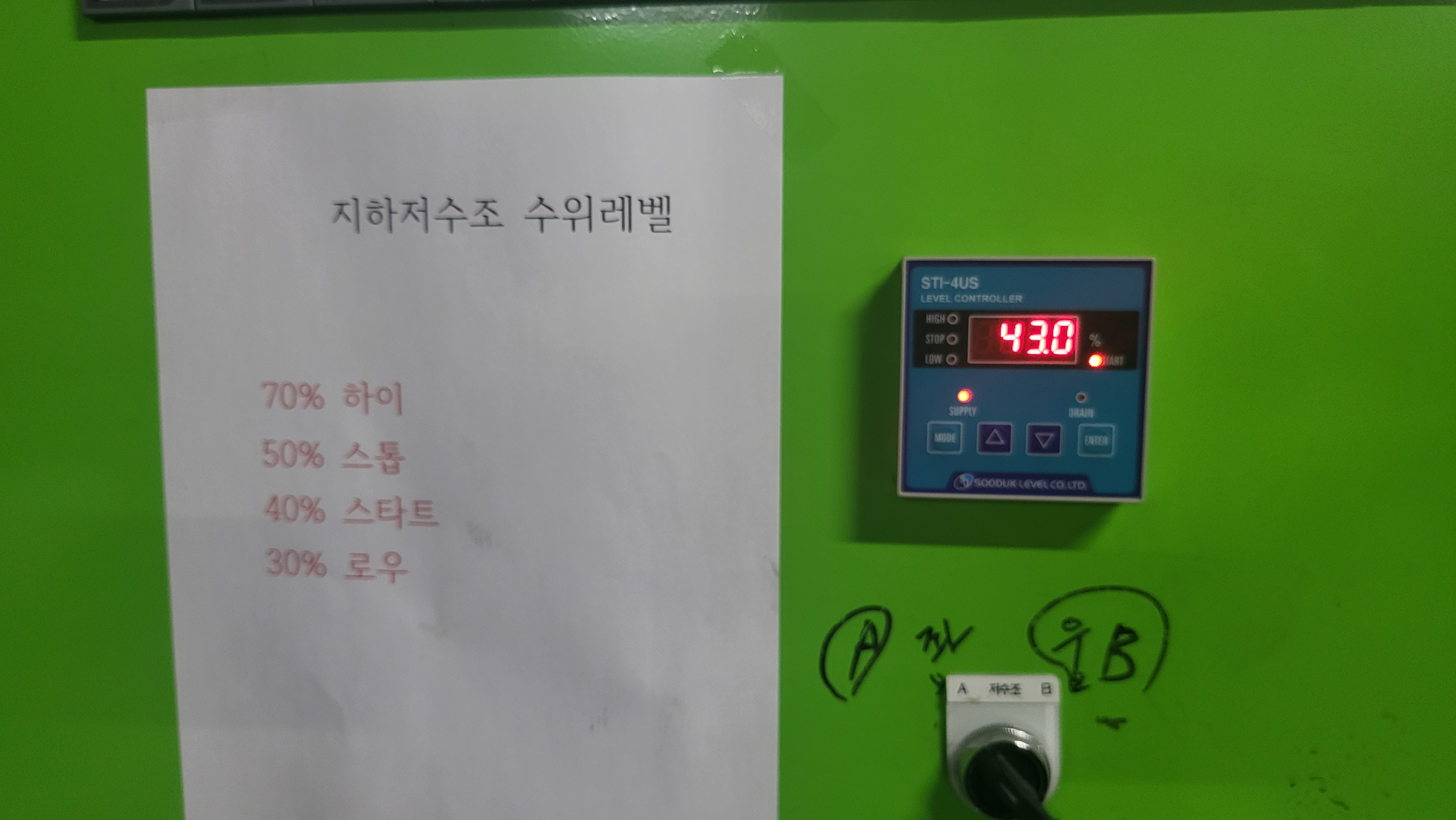

레벨콘트롤러

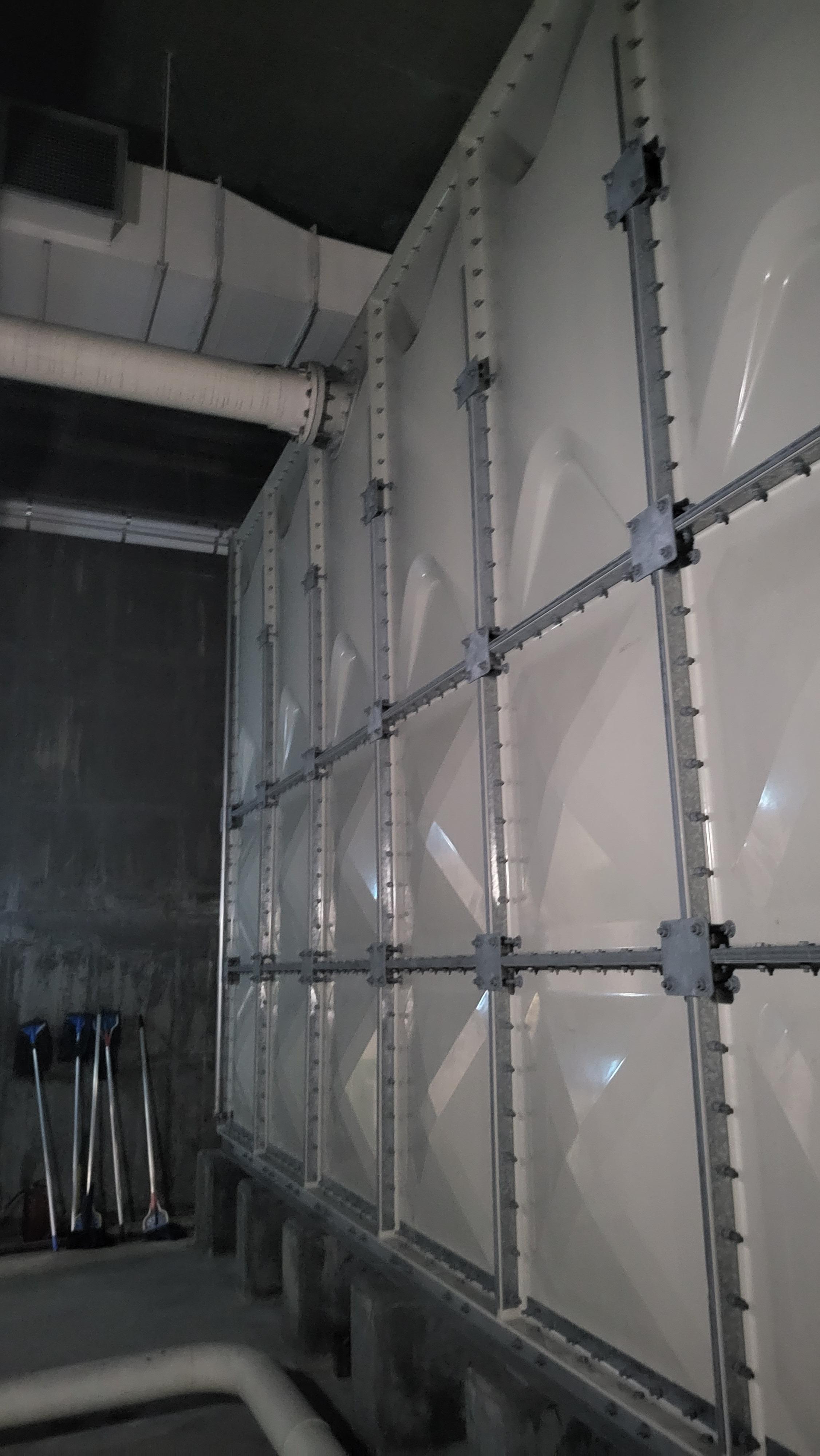

저수조

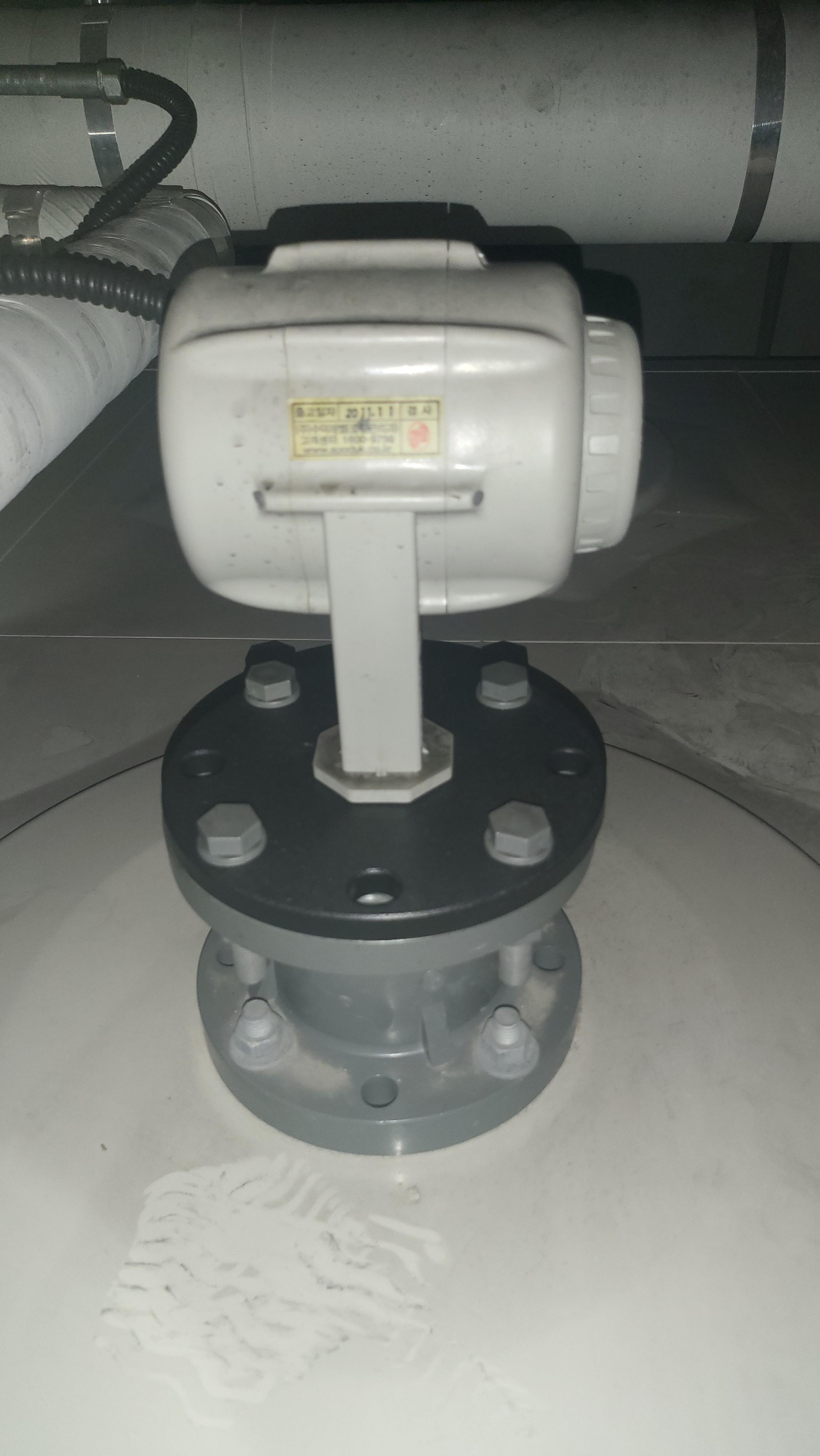

기어식 레벨센서

추후 이상시 빠른조치를 위한 레벨센서 사진 찍어둠
