SHWLC-01 125A 신한콘트롤 워터레벨콘트롤밸브 안닫힘으로 인한 신형으로교체

서울특별시 마포구에 있는 모 아파트 저수조 정수위밸브 안닫힘으로 인한 교체 작업입니다

SHWLC-01 구경125A 신한콘트롤 워터레벨콘트롤밸브 입니다

신형 정수위밸브로 교체작업을 진행하였습니다



먼저 문자로 현장사진을 보내주시면

바로 견적을 받으실수있습니다

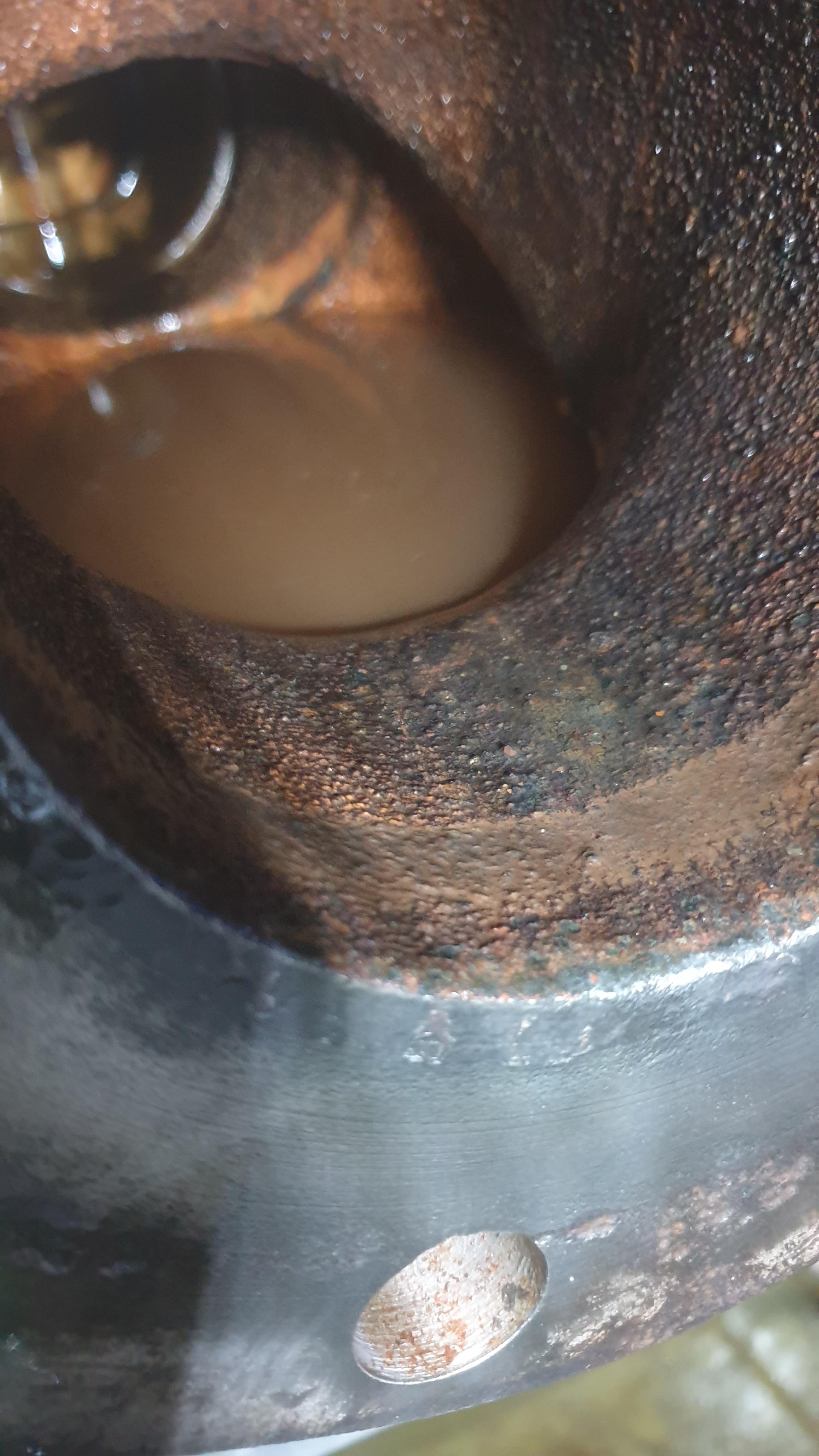

125A 정수우밸브 구경입니다

우측 하단 볼밸브는 삼방밸브인데 전자타입으로 사용하셨네요

확인해 봐야 할것 같습니다

우측하단 밸브는 삼방밸브로 일반 볼밸브는 2WAY 삼방밸브는 3WAY입니다

따라서 아래사진처럼 볼탑이 연결되어있으면 볼밸브를 90도로 꺽어 손잡이가 아래로 향해있어야 볼탑으로 물이 들어갑니다

이경우 혹시 모른 솔레노이드밸브 열림으로 고장시 저수조 내부에 설치되어있는 15A 볼탑이 작동하여 저수조 물넘침을 방지합니다

아래처럼 볼탑라인 배관과 수평이 될경우 작동하는되는 아무 지장이 없으나 (이경우 전자전용타입으로 사용중)

저수조 내부에 설치된 볼탑의 차단기능이 작동하지를 않습니다

신한콘트롤 밸브 명판입니다

21년 사용하셨네요

밸브 설치위치가 상당히 안좋습니다

다행히 밸브 아래에 충분한 공간이 있네요

위 사진을 바탕으로 견적을 넣고

빠른조치를 원하셔서 재고도 있고 해서 바로 작업을 진행하였습니다



작업전 저수조 수위체크는 필수

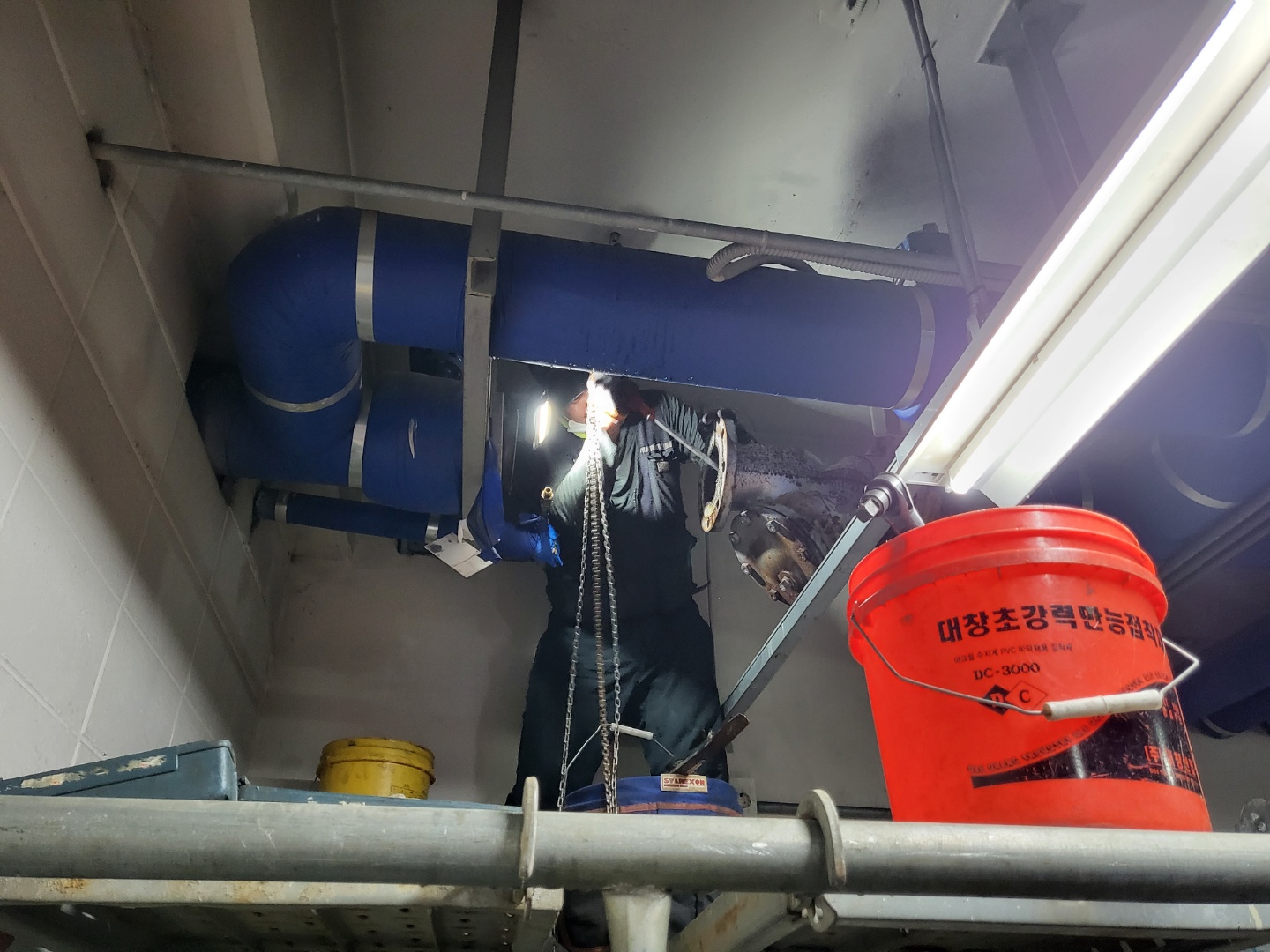

밸브를 안전하게 배관에서 탈착 내리기 위해 앙카작업을 합니다







저수조 볼탑라인과 연결된 배관이 용접으로 되어있어 짤라 내고 있습니다

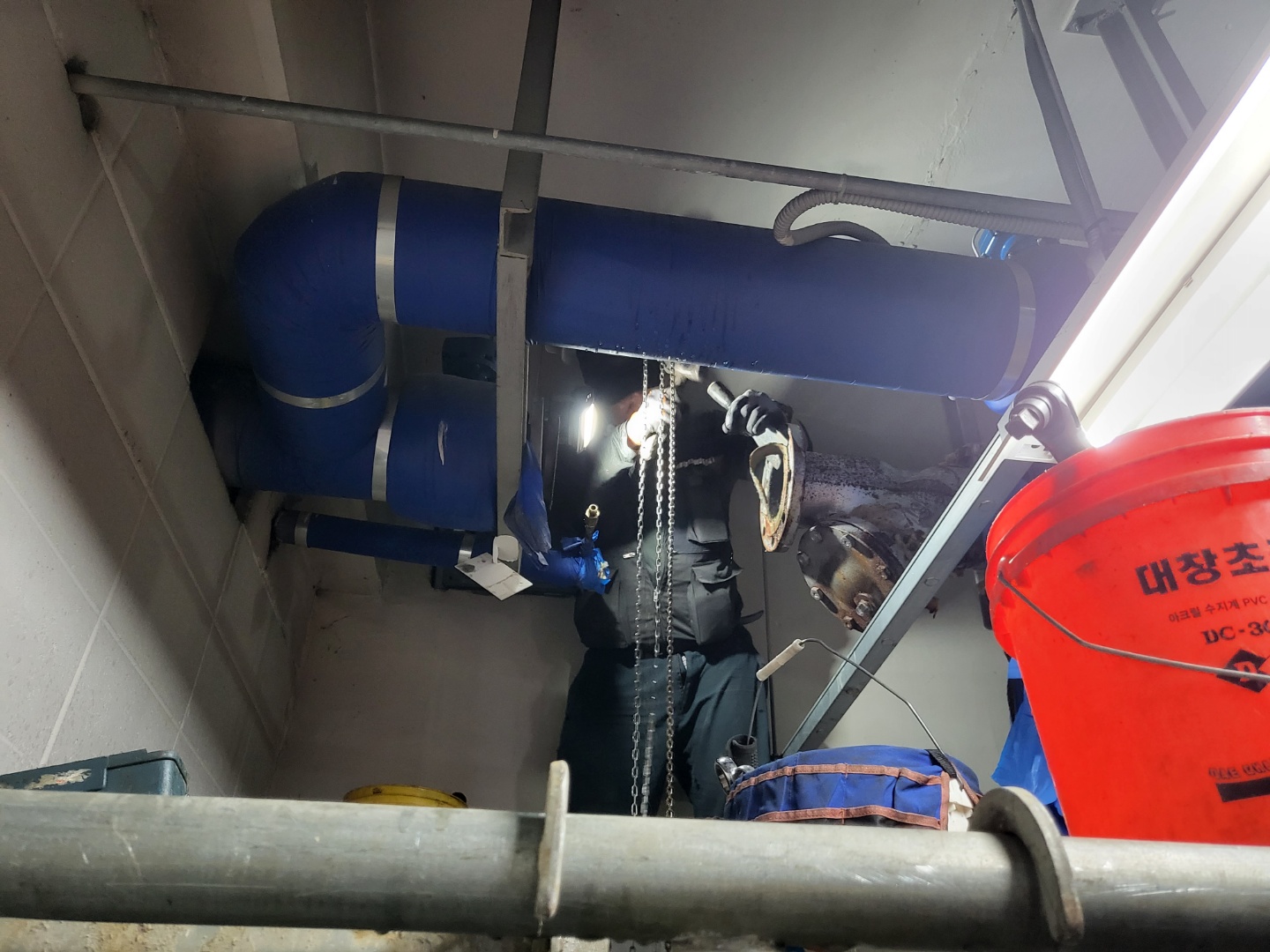

정수위밸브 탈착중

후렌지에 붙어있는 가스켓제거중

후렌지 크리닝 밸브교체작업중 가장중요한 작업입니다

이물질 제거를 위한 후래씽작업

배관후래씽 작업을 완료후 스트레이너를 살펴보니

이물질 을 걸러주는 매쉬망이 찢어져 있네요





이경우 스트레이너 교체가 원칙이지만  매쉬망을 완전제거후 사용하기로 합니다

완벽하게 매쉬망 제거

교체할 신형 정수위밸브

저희대승엔지니어링에서는 최신 제조일 밸브로 교체해드려

추후 A/S발생시 제조일로 인한 불편함을 최소하 해드립니다

대승엔지니어링에서 밸브교체후 본사A/S통해 혹시 모를 문제 발생시 2년간 가능합니다

작업일은 2022년08월 초입니다

신형밸브 배관에 부착중

용접으로 점검및 조치가 불편했던 볼탑라인 배관은 유니온을 사용하여 점검이 용이하도록 했습니다

교체완료  시운전

누수확인
