서울특별시 강서구 마곡단지에 있는 모 나무조각하는 회사입니다
지하에 나무 조각기가 있는데
흡착용으로 사용합니다
두대를 사용하며 한대를 사용하다 필요시 두대를 사용한다고 합니다
작년이맘때쯤 한쪽 링블로워 권선소손으로 그당시 MCCB(브레커) 한상소손으로
링블로워 권선소손
이번 소손된링블로워는 베어링교체
작업을 했던 거래처입니다
차단기가 떨어져 올리면 또 떨어진다고 하여
방문후 점검 링블로워 권선소손및 MCCB (브레커 또는 배선용차단기)한상 소손으로 판된됩니다
모터의 리드카바를 열어 권선 부분을 체크합니다

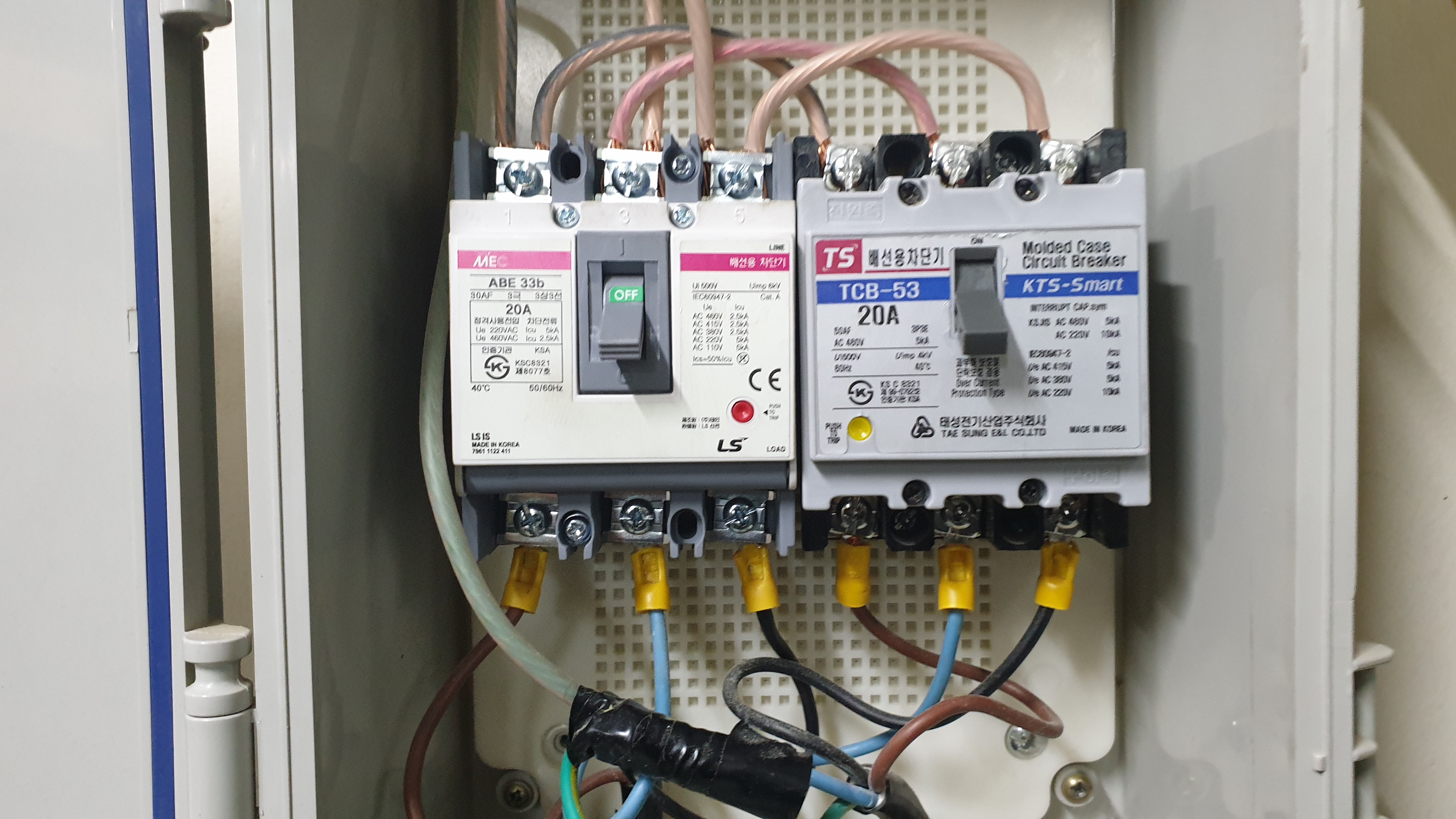

차단기도 점검합니다 좌측은 작년에 저희 대승엔지니어링에서 교체한 LS 산전 제품 이번 소손된 부분은 우측 MCCB입니다 작년과 똑같이 MCCB에 한쪽 라인이 소손되었습니다
베어링등 링블로워 자체 상태는 괜찮습니다
작년에 교체해준 베어링상태도 상당히 양호합니다

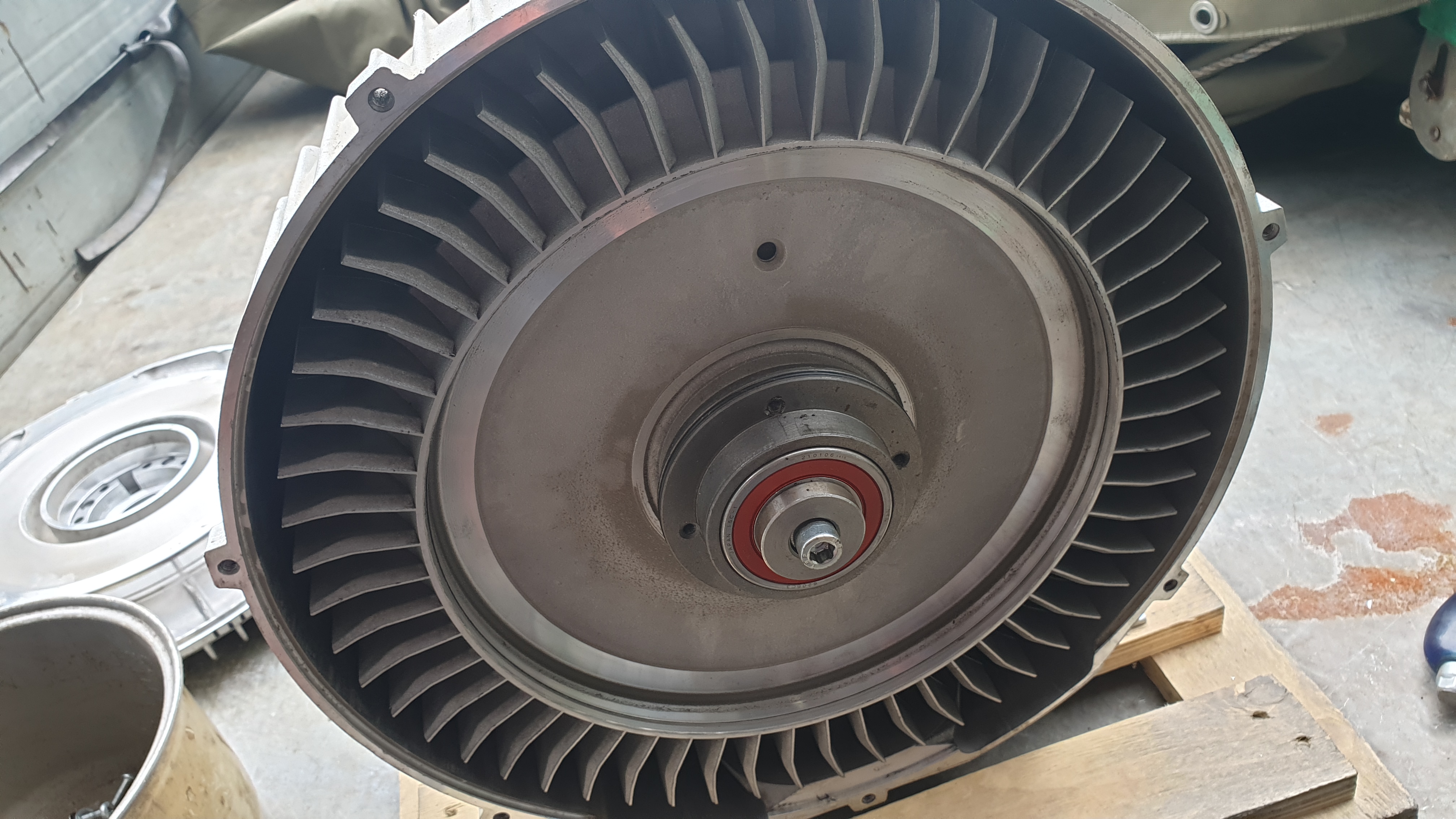

임페라를 분리합니다 약간에 분진은 있지만 영향을 줄정도는 아닌것 같습니다

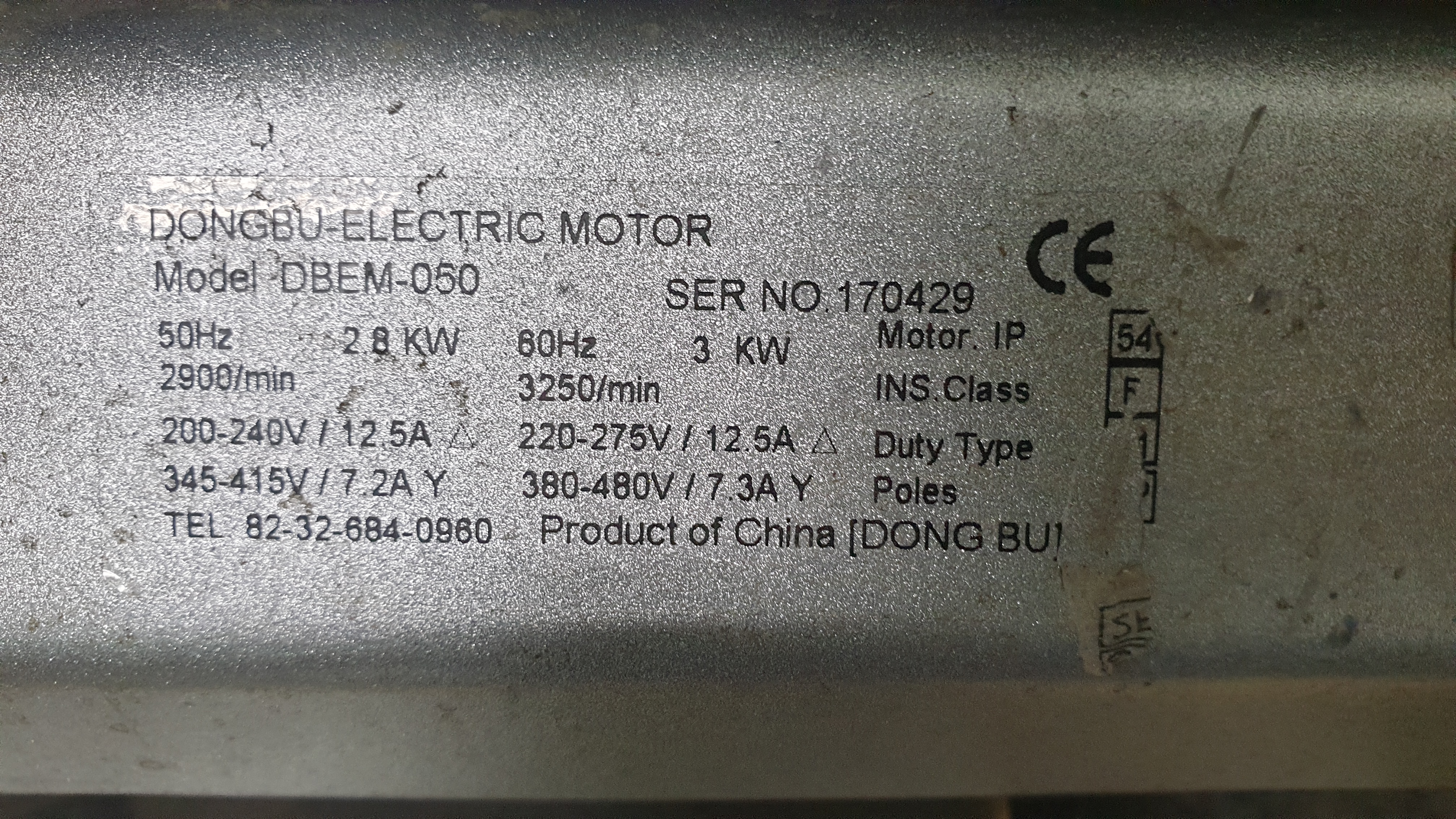

동부링블로워 DBEM-050모델 명판 3KW 4마력정도라 보시면됩니다
예상한대로 3상 전원중 한상이 단선되어 와이결선에서의 한선단선의 권선소손모양의 특징을 갖고 있습니다
베어링 유도가열중
권선후 링블로워 조립중
케이싱 크리닝

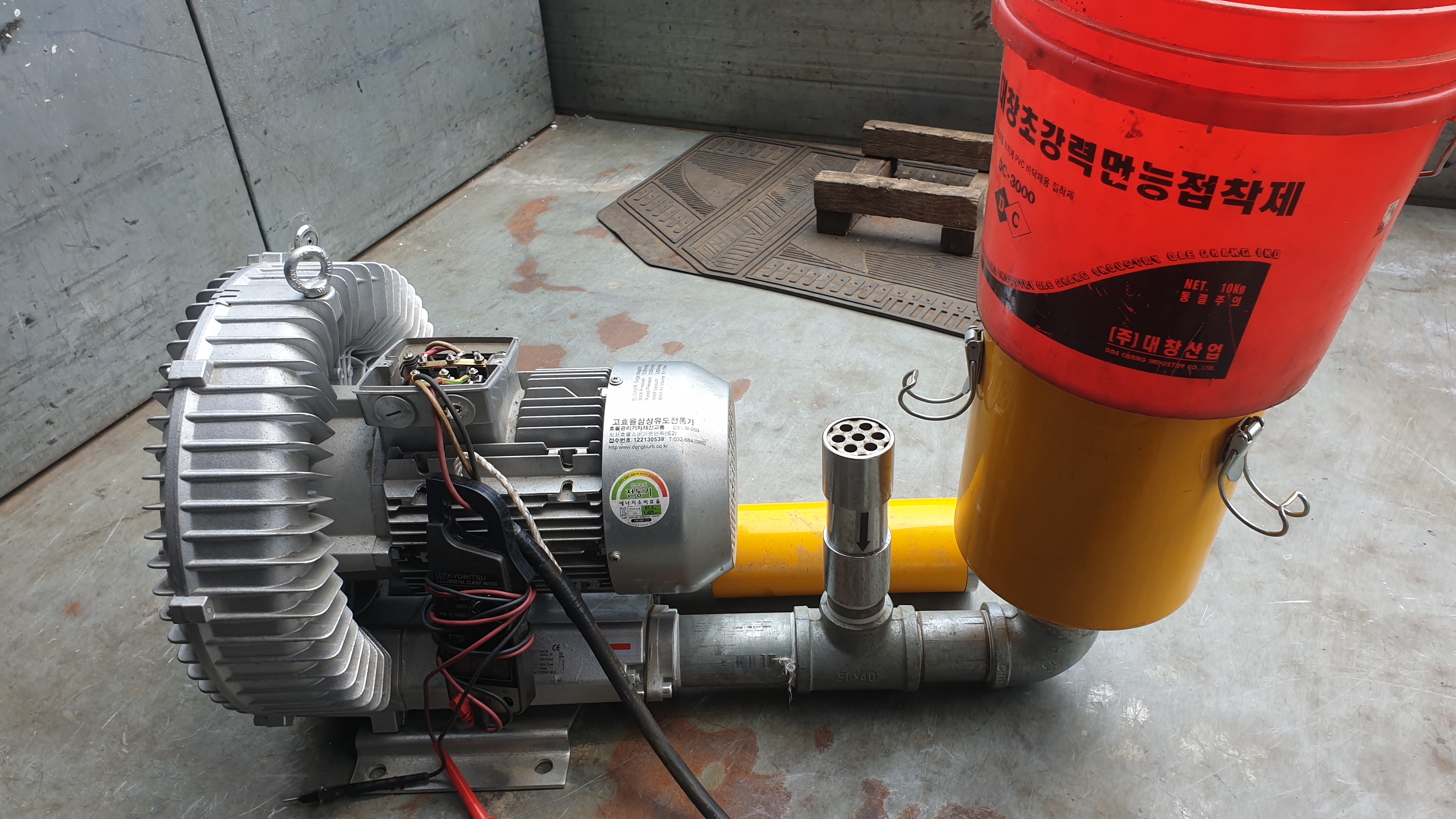

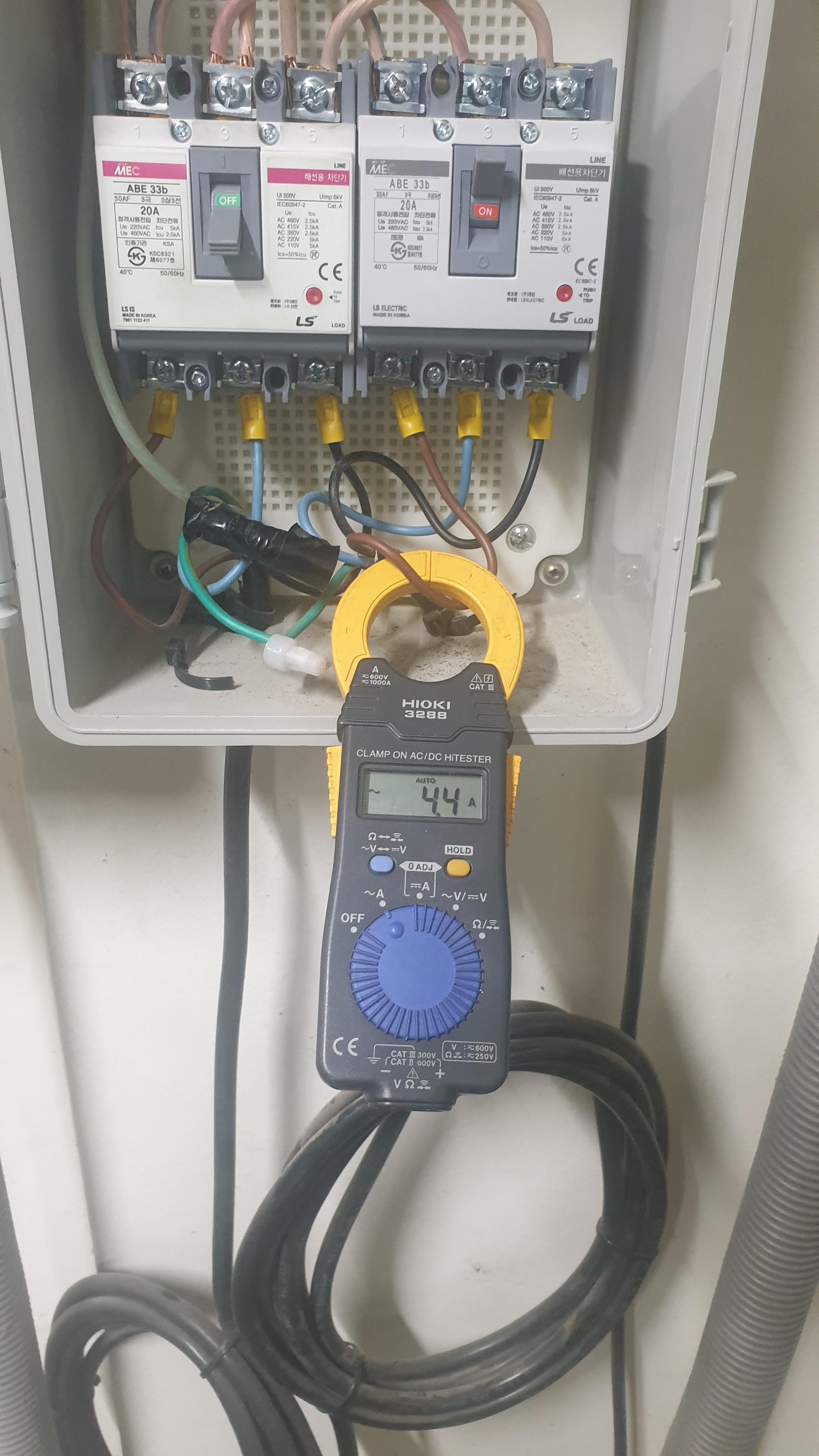

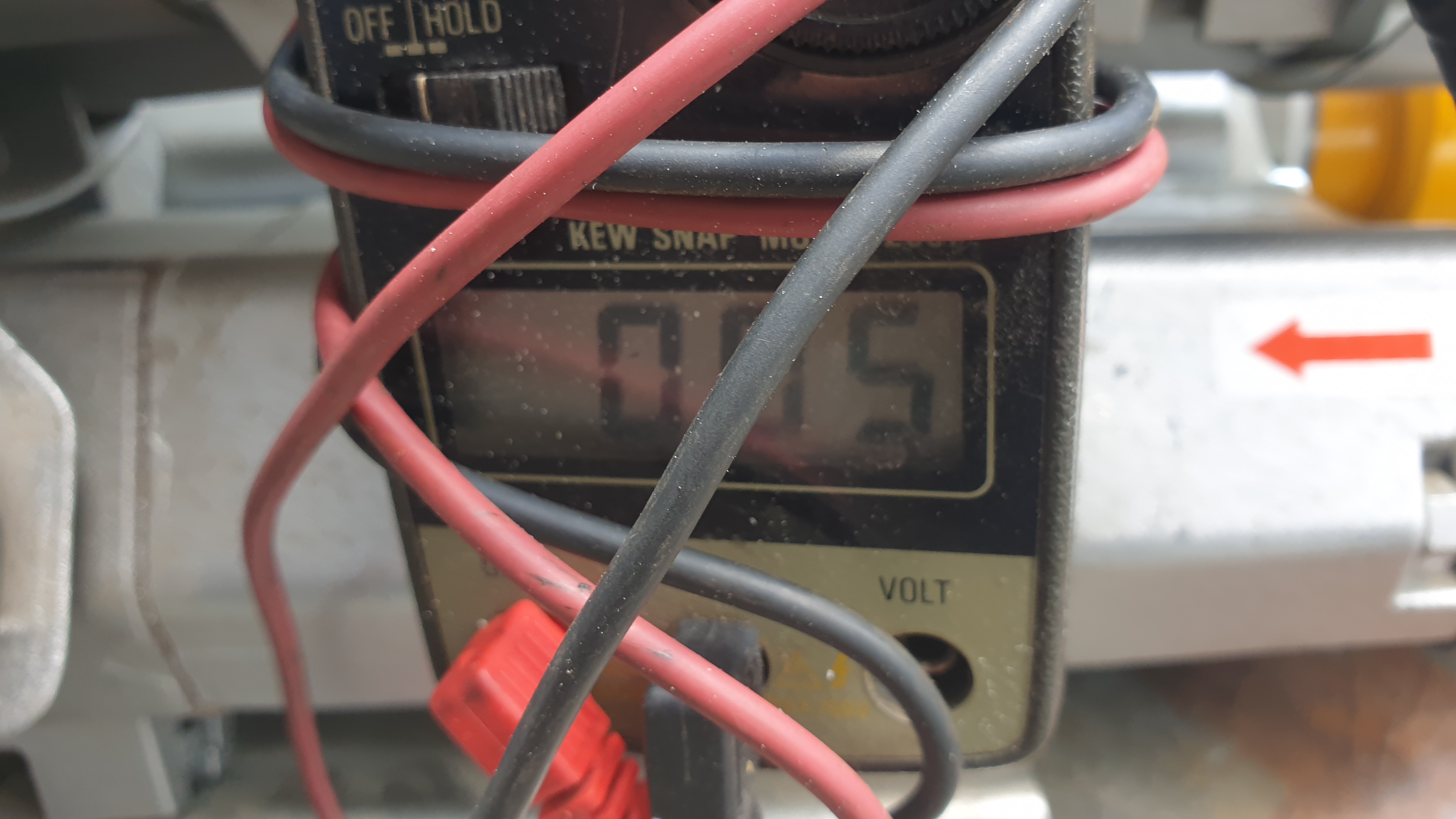

시운전 암페어 정상
흡입구 오픈상태
흡입구 완전히 막은상태운전

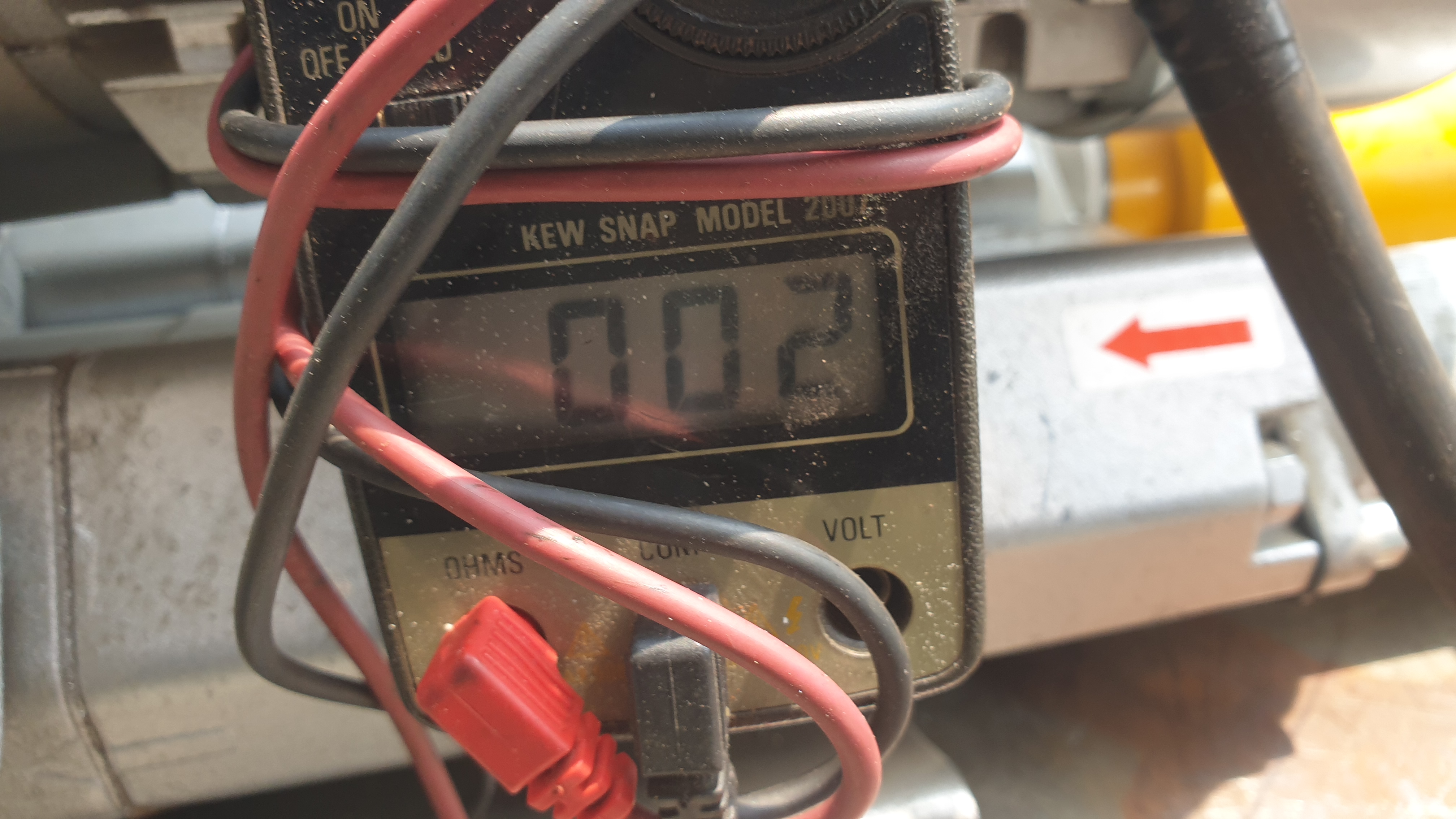

흡입구 완전히 막은 상태에서의 암페어
링블로워를 보호하기위해 흡입구 측에 달려있는 릴리프 밸브가 살짝열림
링블로워 명판과 비교했을때 작동상태 이상무

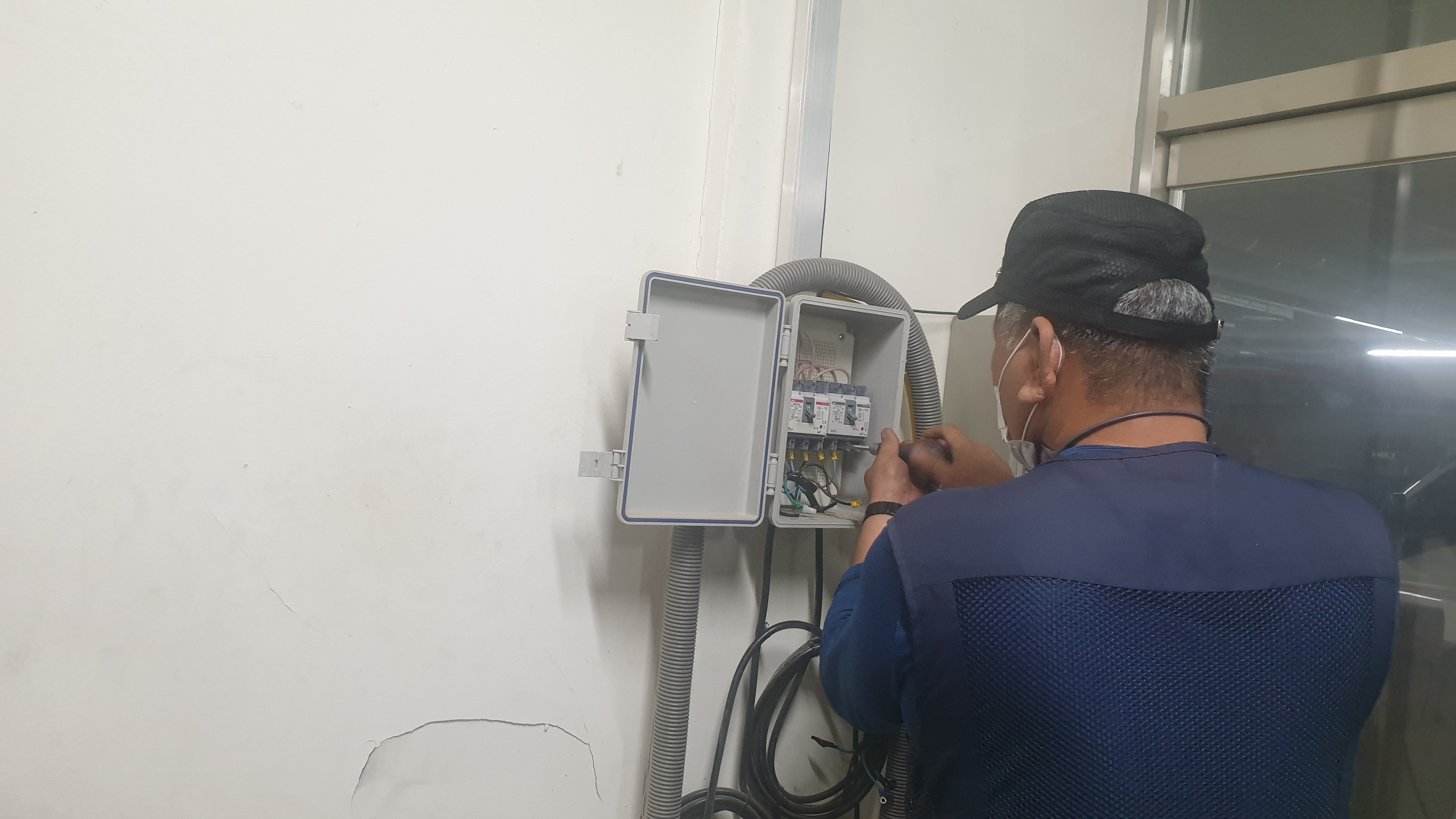

MCCB 배선차단기교체중
링블로워 전원선 연결중

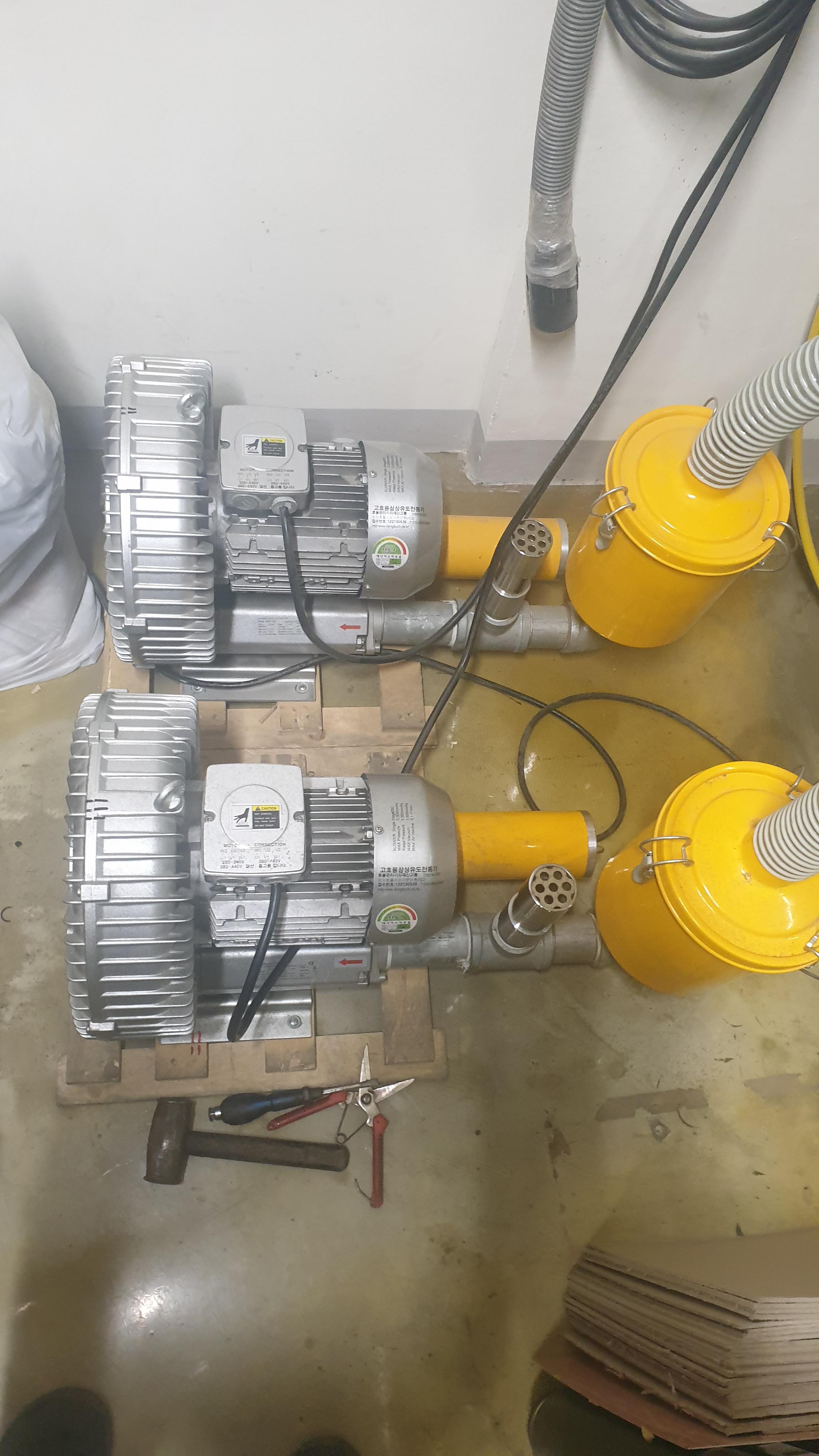

조각기와 연결 시운전
시운전 완료 추후 똑같은 소손을 방지하고자 자동제어 판넬을 제작 하기로 함
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
