스트레이너란
관내의 이물질을 제거 하는 여과기 입니다
주철 Y형 증기여과기라고도 합니다
구경은 동일 하지만 KS인증품은 구경별로 면간길이 L 길이가 동일하지만
BS규격이라 칭하는 제품은 회사별로 면간길이가 틀리기때문에 교체시 필히 면간길이를 체크해야합니다
아래 제품은 KS 인증품으로 이경우 스트레이너 외부에 KS 기호가 각인되어있으며
80A 면간길이는 305mm 입니다
누수로 인한 긴급 보수껀입니다
카톡으로 동영상과 함께 몇장에 사진을 보내왔습니다
물론 면간길이를 측정해달라고 했습니다
모든밸브는 밸브의 순수 길이를 면간길이라 칭하며
L 길이라고도 합니다
교체시 후렌지에 있는 볼트를 풀러 신품으로 교체 해야기때문에 면간길이가 틀리면 용접등 배관공사가 병행되어야 기때문에 밸브에서는 면간길이가 중요합니다
위에서 말씀드린것 처럼 10K80A KS인증품 Y형주철 스트레이너는 면간길이가 305mm 이기때문에 한번더 확인합니다
요건 회사명입니다 신일제품이네요
또하나 밸브 또는 배관구경을 알수있는 팁은
이렇게 후렌지에 표기 되어있습니다
10K80A임을 후렌지를 보고 알수있습니다
또하나는 후렌지가 절연후렌지를 사용했으므로 배관재질은 동배관임을 추측할수있습니다

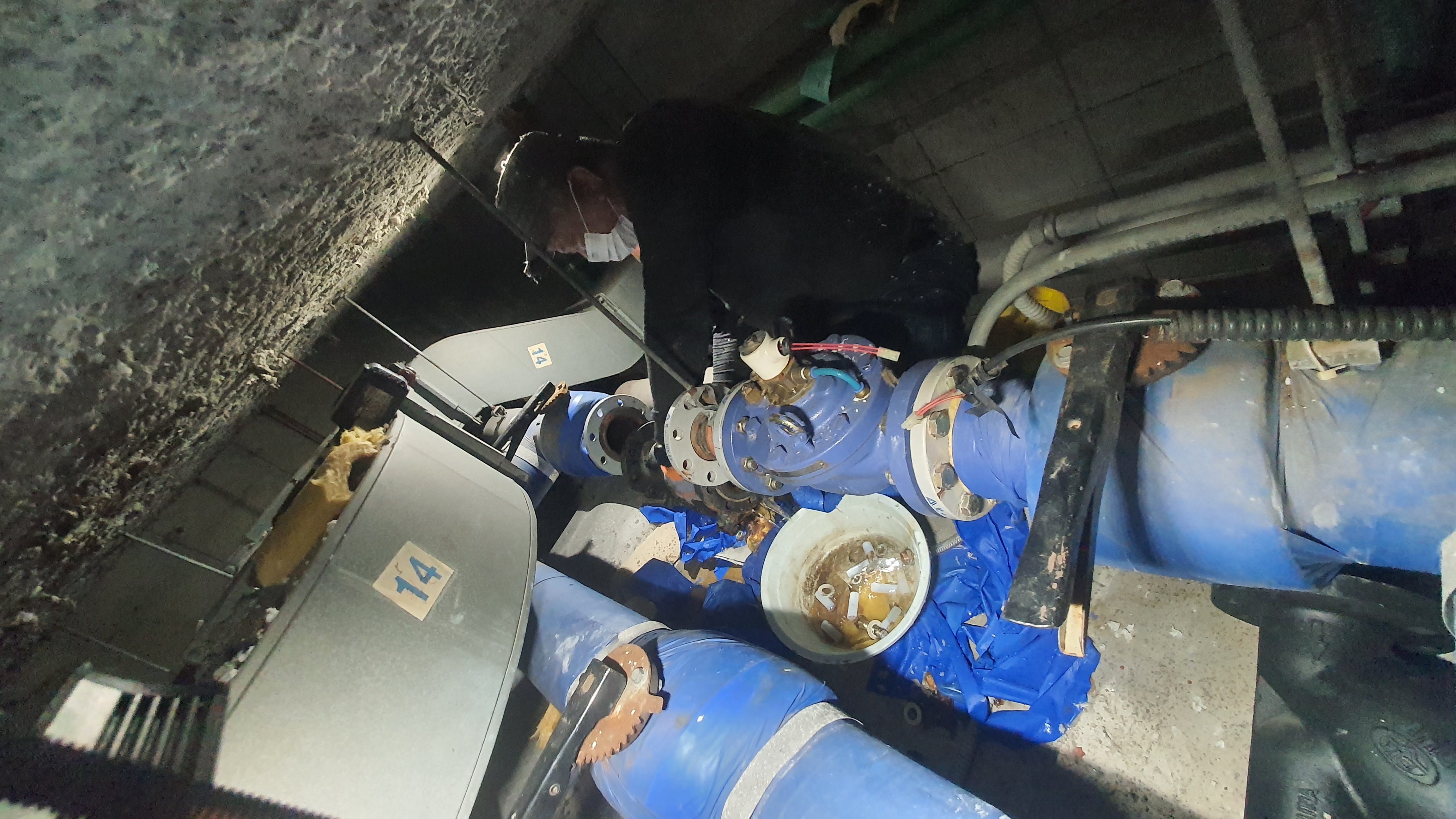

작업여건이 상당히 안좋습니다 한쪽은 낭떨어지네요 ㅎㅎ
한쪽은 머리위로 닥트가 지나가고
위 사진과 동영상을 바탕으로
바로 조치를 합니다

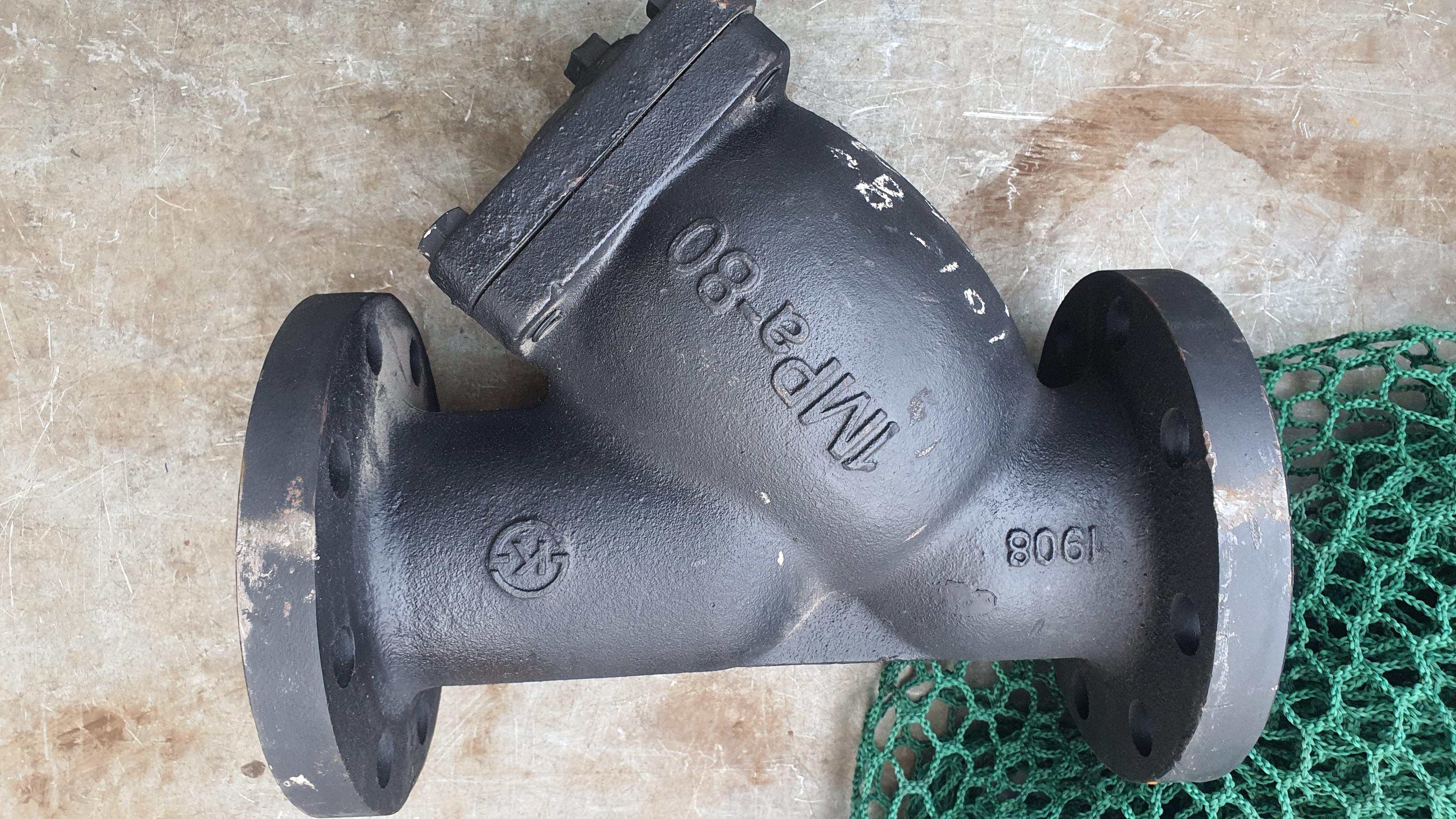

아래 주철 후렌지 1MPa(10K)구경 80A 입니다
KS마크가 각인되어있으므로 면간길이는 305mm입니다
현장이 좀 난감합니다 배관에 우선 걸터 앉아 어떻게 하면좋을까 잠시 생각합니다
이럴땐 무조건 합니다
너무 생각하면 머리가 복잡해집니다
단 정수위밸브 전후 차단밸브를 잠근후 누수가 있는지 확인은 필수입니다

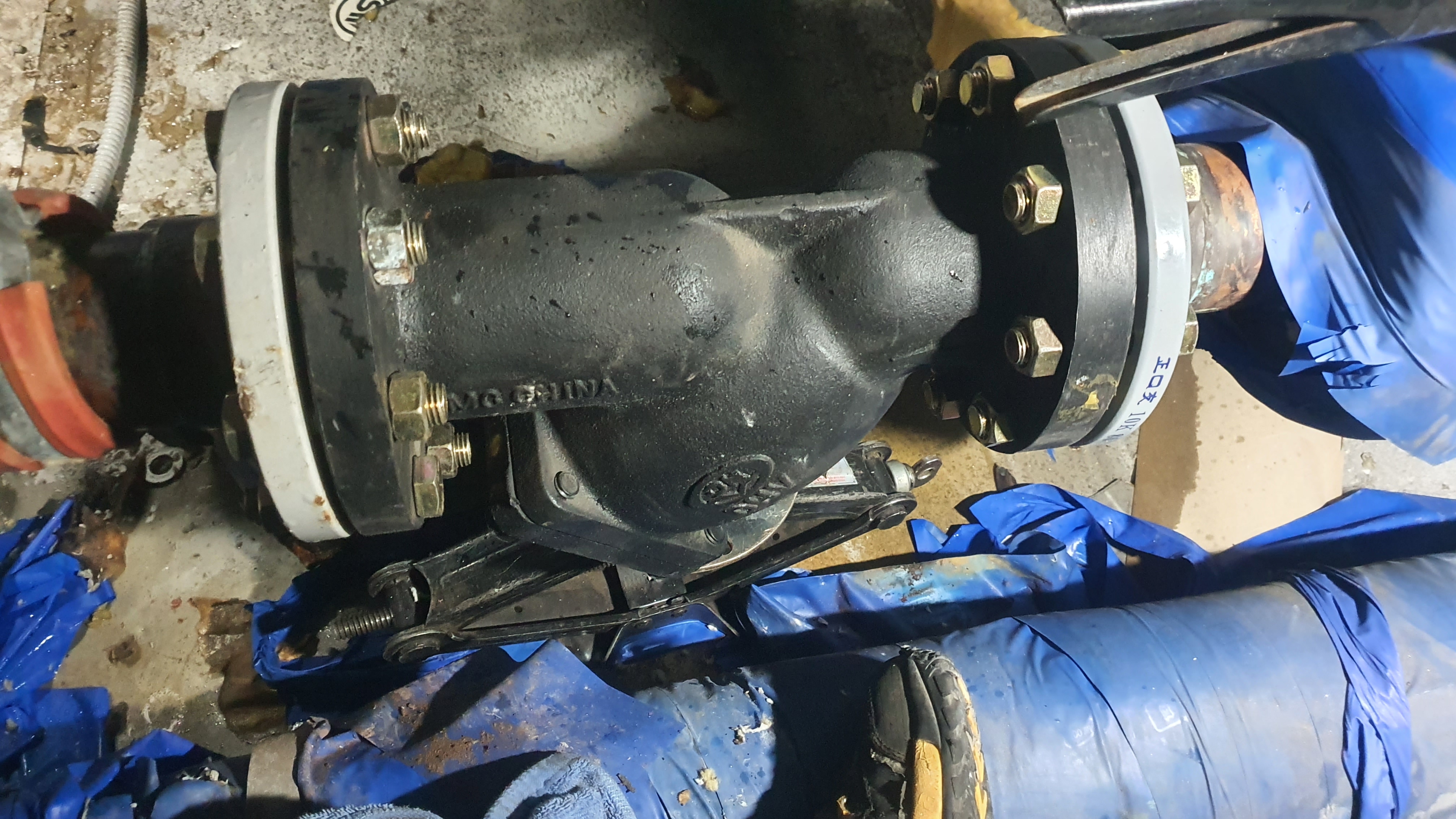

어찌 어찌 분해는 했습니다
이제 교체후 누수 걱정을 해야 하기때문에 후렌지 부식제거를 확실히 해야합니다
부식을 제거후 그냥 광까지 냅니다
요건 사진이 잘 안나왔는데 후래씽 작업입니다
후래씽작업이란 밸브를 살짝열어 내부 이물질을 제거하는 작업을 칭합니다
스트레이너 무게와 배관의 수평을 맞추기 위해 하부에 작키를 사용합니다
웃스게 소리로 둘이서 일할때 한사람한테 무거운거 들며 구멍맞추다 조금더 조금더 하다
들고있는사람이 힘들어 싸우다 집에 가는경우도 많습니다
때문에 공구를 잘 사용해야합니다
열십자로 골고루 후렌지 볼트를 조입니다
하는김에 오비이락을 막기위해 정수위밸브니들밸브도 청소해줍니다
요렇게 니들밸브에 이물질이 많습니다
재수없으면 스트레이너 교체후 정수위밸브 안닫히는 현상이 발생하여 독박쓰게 됩니다
니들밸브 크리닝

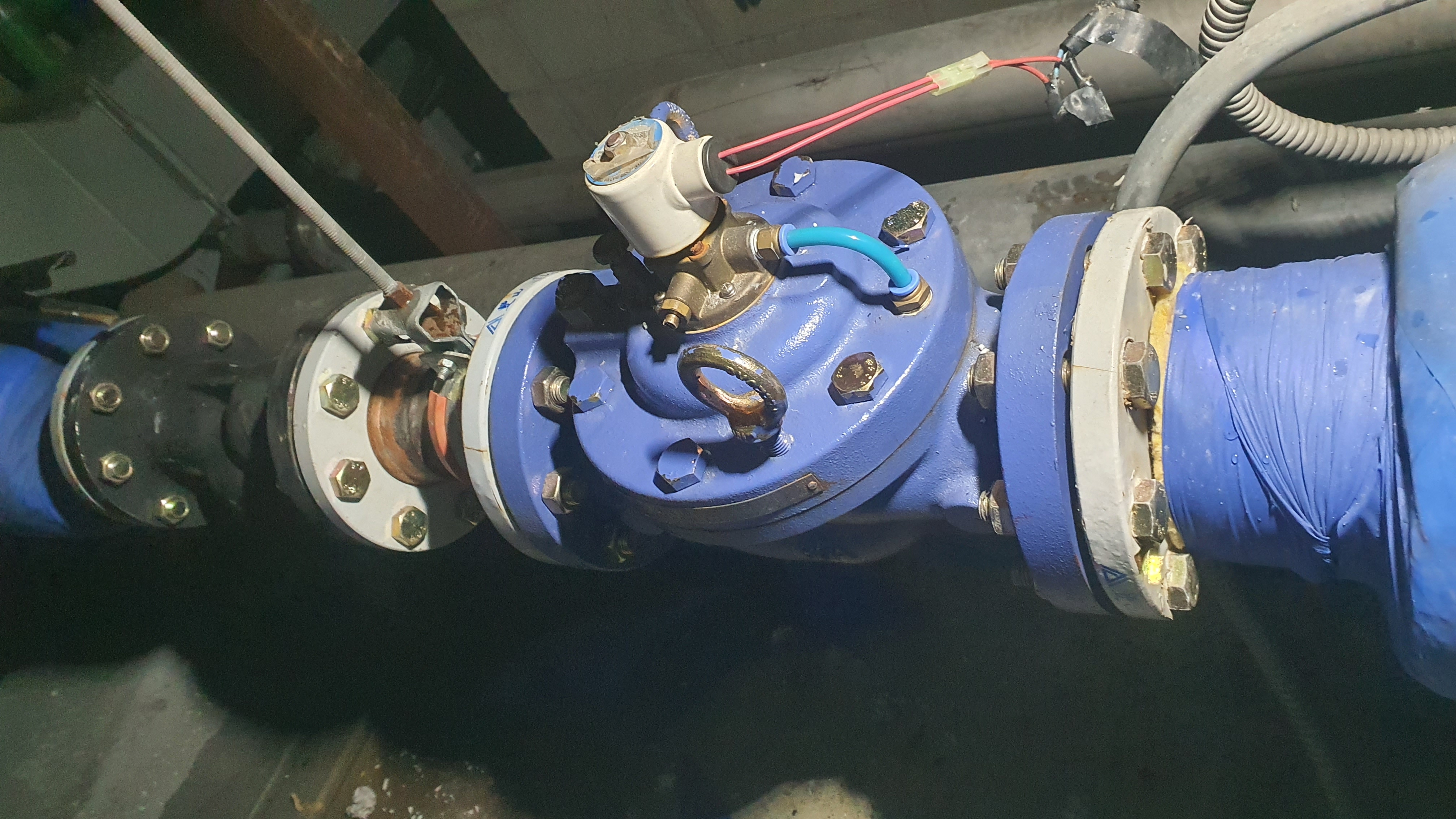

신우 정수위밸브 SWV-S12D형으로 니들밸브 스트레이너 부분을 청소합니다
청소후 후래씽작업을 합니다
니들밸브 조립후 정수위밸브 에어빼기를 합니다
스트레이너 후렌지 부분 누수확인중
누수확인및 정수위밸브 정상작동확인후 보온은 우리 마님 몫입니다
