서울특별시 용산구에 있는 모 주상복합건물입니다
저수조 신우정수위밸브 안열림으로 인하 저수위알람 발생입니다
정수위밸브경우 열림과 닫힘의 작용을 합니다
이때 밸브가 제대로 안닫히면 고수위알람
밸브가 제대로 안열리면 저수위알람이 발생합니다
저수조 정수위밸브 이상유무판단법
저희 대승엔지니어링에서는
정수위밸브 수리부품
신우정수위밸브40A~150A까지
신한정수위밸브50A~200A까지
삼양정수위밸브65A~150A까지
항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다
먼저 전화로 문의가 많은데
해당 정수위 밸브 사진을 여러장 많을수록 좋습니다
최대한 많이찍어 보내달라고 합니다
그후 각 회사와 모델별로 특징이 있어
점검방법등을 알려드리고 조치를 하고 있습니다
대부분의 정수위조절밸브 고장문의는 안닫힘입니다
저수조 레벨콘트롤에서 하이알람이 울렸다
이때 저수조에 수위가 하이알람 위치에 있으면 대부분 정수위밸브(워터링밸브 ,레벨콘트롤밸브,워터레벨콘트롤밸브)
이상일경우가 많습니다
저희 대승엔지니어링 의 그동안 데이터를 보면
정수위밸브 안닫힘 고장이 80% 정수위밸브 안열림 고장 10% 레벨센서 레벨콘트롤 고장10%
정도로 문의가 들어옵니다
대부분의 고장은 정수위밸브 안닫힘으로
사용자의 간단한 점검방법은
정수위밸브가 전자타입 또는 전자볼탑 겸용타입일경우
솔레노이드밸브의 전원을 차단하여도
1분이상이 걸려도 정수위밸브가 완전히 물을 차단시키지 못하면
정수위밸브 이상으로 생각하셔도 무방합니다
대부분 정상적인 범위는 솔레노이드밸브 전원차단후 5~15초 (특이한 경우 조금 길어질수도 있음)
내에 쉬~~~~~~~~~~~익 소리와 함께 정수위밸브가 닫히게 됩니다
정수위밸브 안열림은
당연히 저수조에 물이 없겠죠
이때 솔레노이드밸브가 아주뜨겁거나
또는 솔레노이드밸브 외부가 변형(손상)이 되었을수도있습니다
레벨센서 레벨콘트롤이상은
레벨센서의 신호값을 4mA~20mA (기어식레벨센서 프론트타입레벨센서)값을 레벨콘트롤이
인식하여 0%~100%값을 표시하는데
표시가 안되거나 어느지점에서 변동이 없거나 헌팅이라 표현하는 올라갈때 1 2 3 4 5~99 100%
반대로 물이 내려갈때 100 99 98 97 96~2 1 0% 이렇게 순차적으로 저수조 수위에 따라 표시되어야하는데 순간
10%에서 20~30%로 넓뛰기 한다든지 반대로 내려올때 70%에서 60 50%로 넓뛰기 한다든지 입니다
저수위알람이울려 놀래서 달려가봤는데 수위는 저수위알람위치에 있지 않고 정상수위
반대로 고수위알람이 울려서 달려갔더니 고수위알람수위에 있지 않는경우입니다
순간 % 헌팅하여 알람을 발생하고 제자리를 잡은경우가 이때 레벨센서를 의심해볼필요가있습니다
사용자 측에서 스트레이너도 분해를 원하여 추가금이 지불된다고 설명드립니다
대부분 스트레이너막힘음 별로 없습니다 이유는 시수 계량기쪽에도 스트레이너가 설치 되어있기 때문입니다
스트레이너가 막히면 밸브가 열려도 물량이 현저히 줄어듭니다

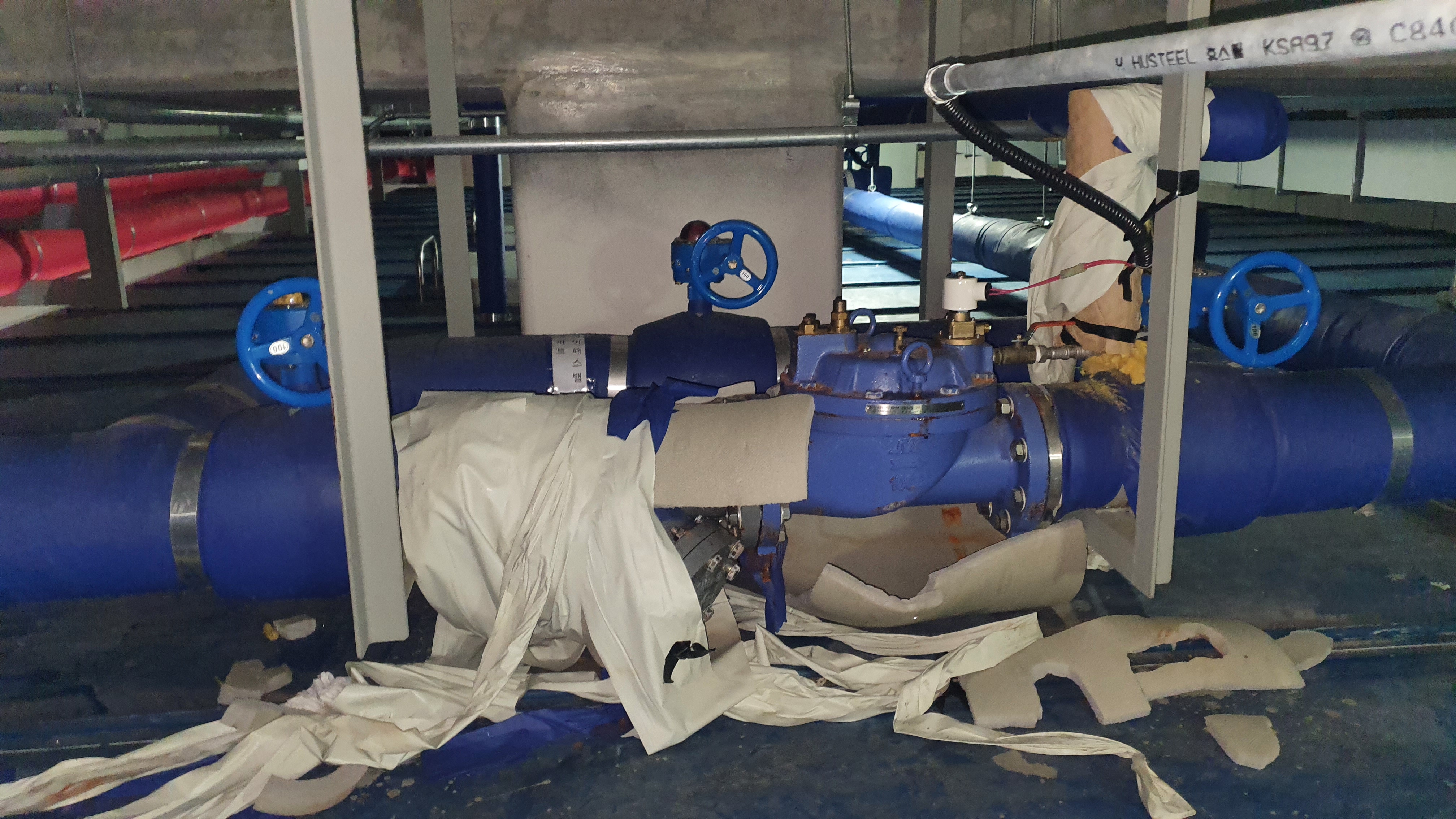

전체적인 정수위밸브 사진입니다

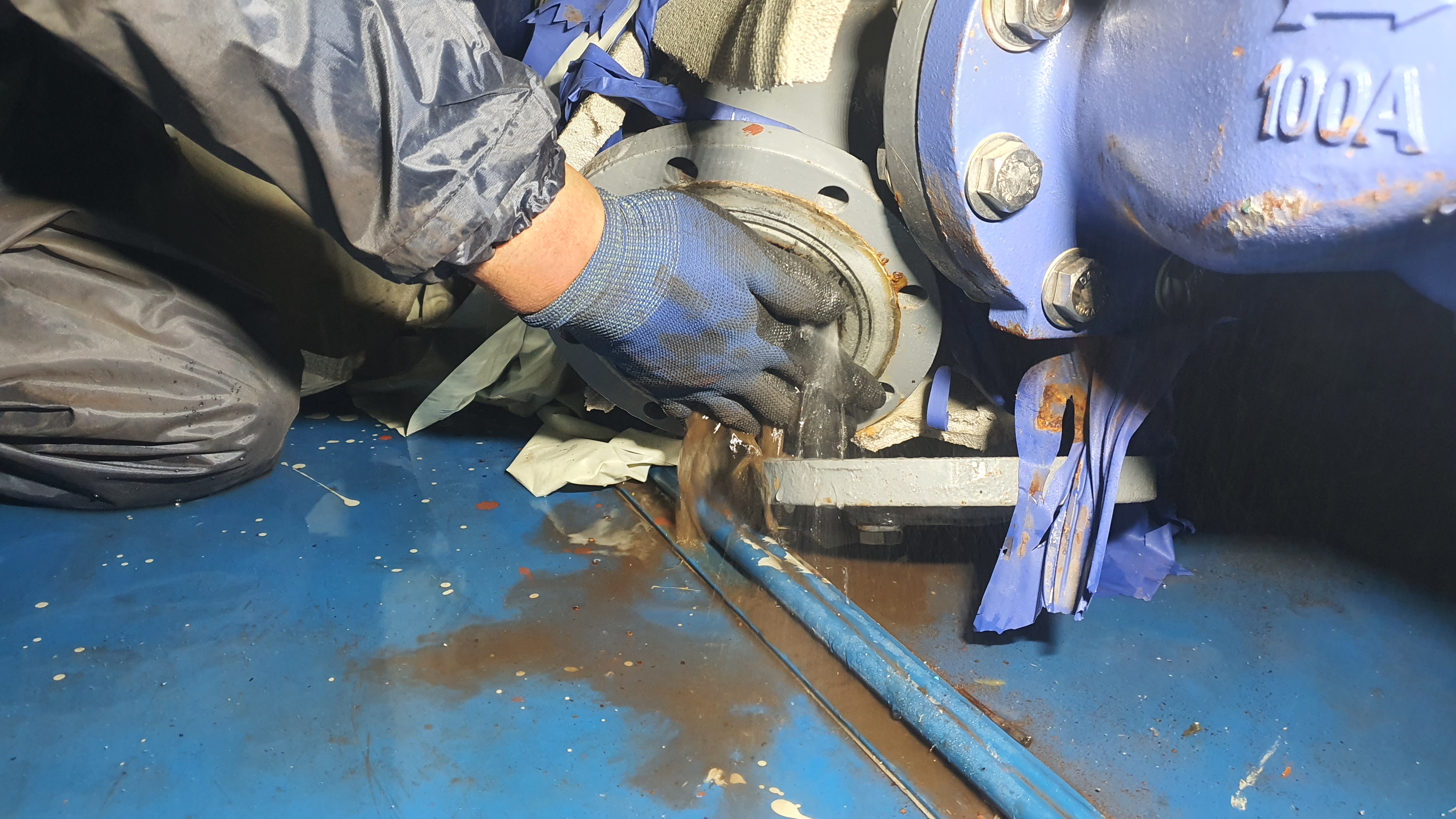

스트레이너를 열어 메쉬망상태를 점검합니다
예상대로 깨긋합니다
자체적으로 수리를 한다고 했으나 많이 미흡합니다

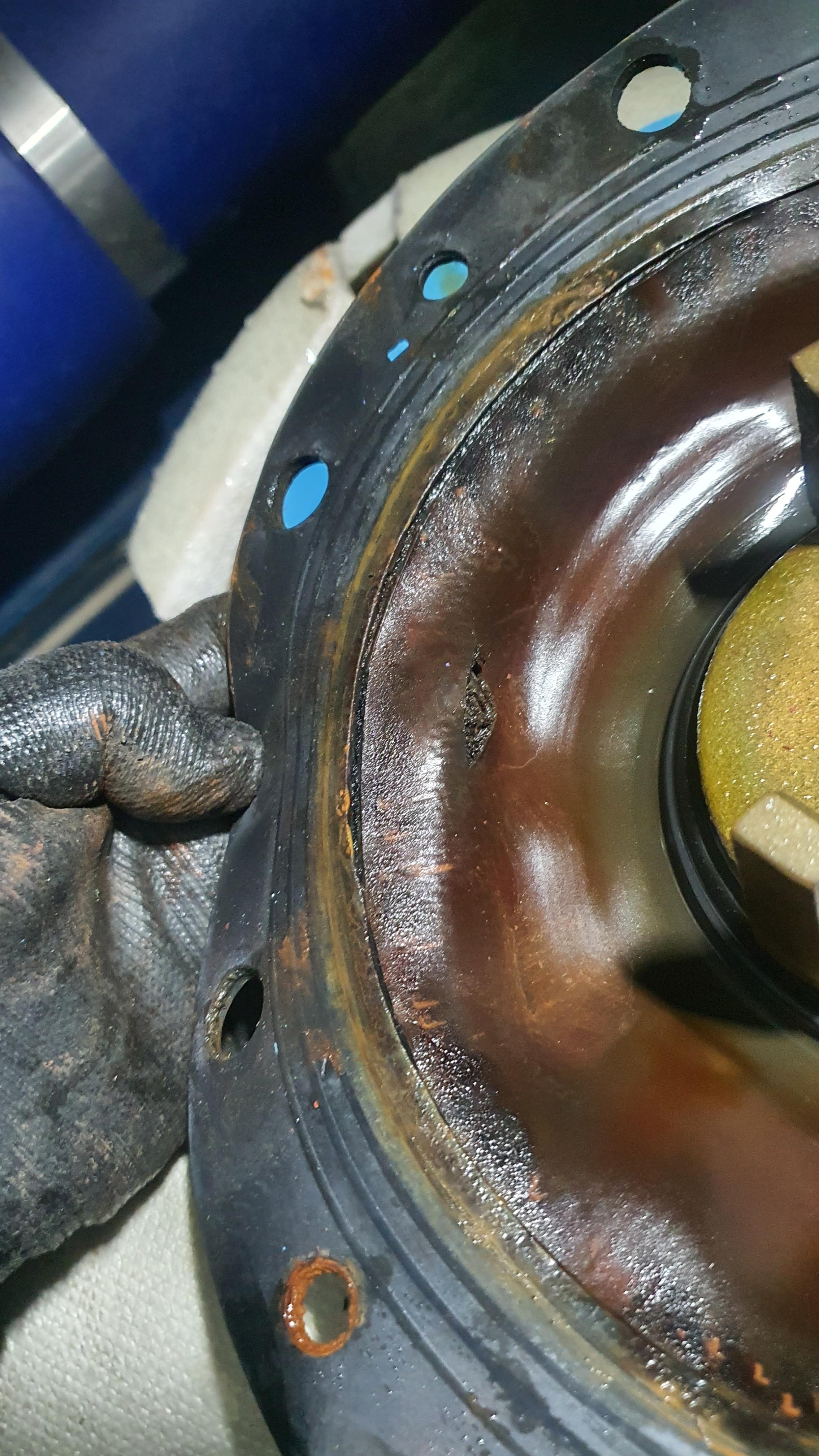

예상대로 다이아후램 소손
다이아후램이 소손되면 들어오는 유입물량이 많아저 밸브가 열리질 않습니다

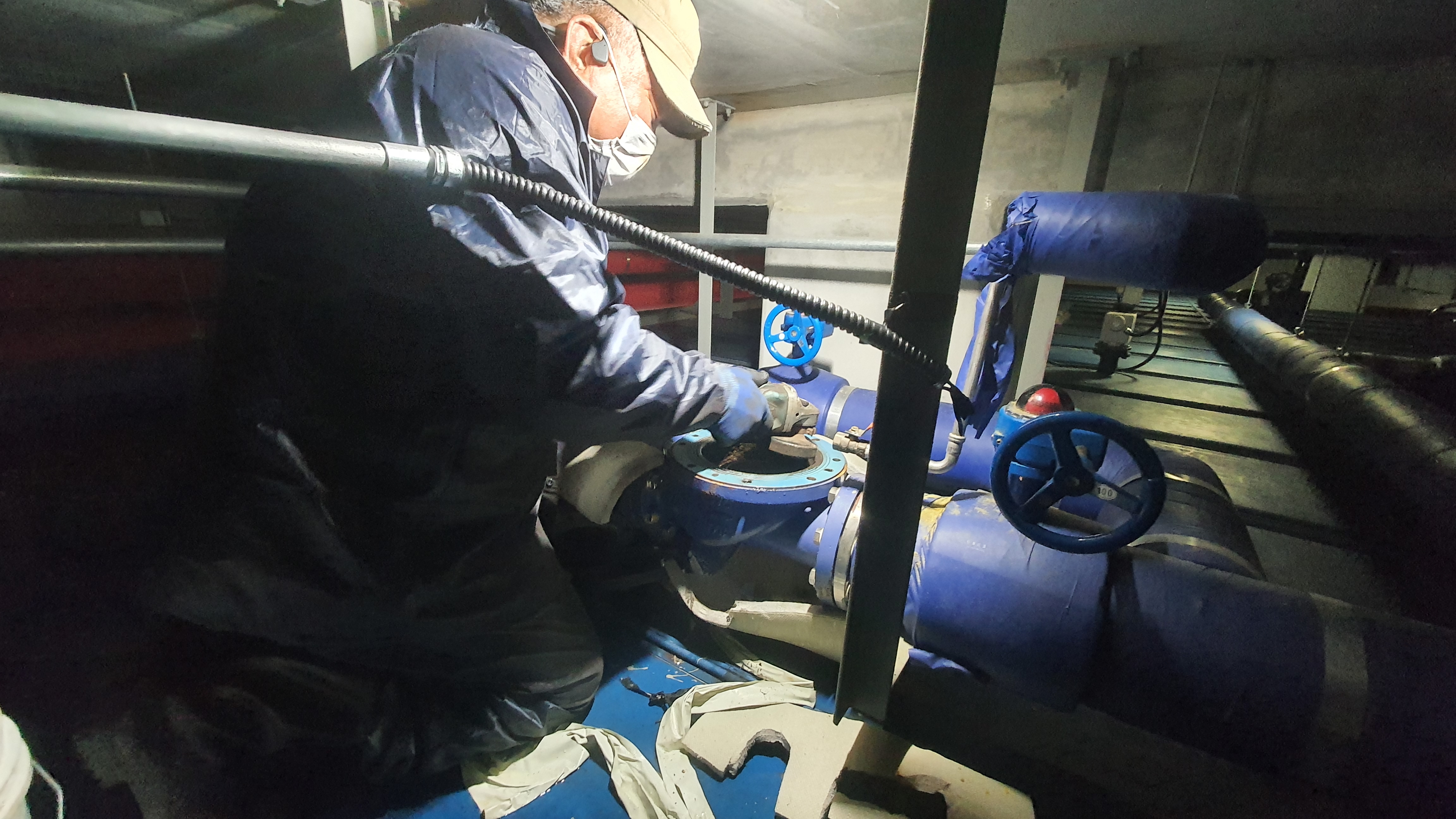

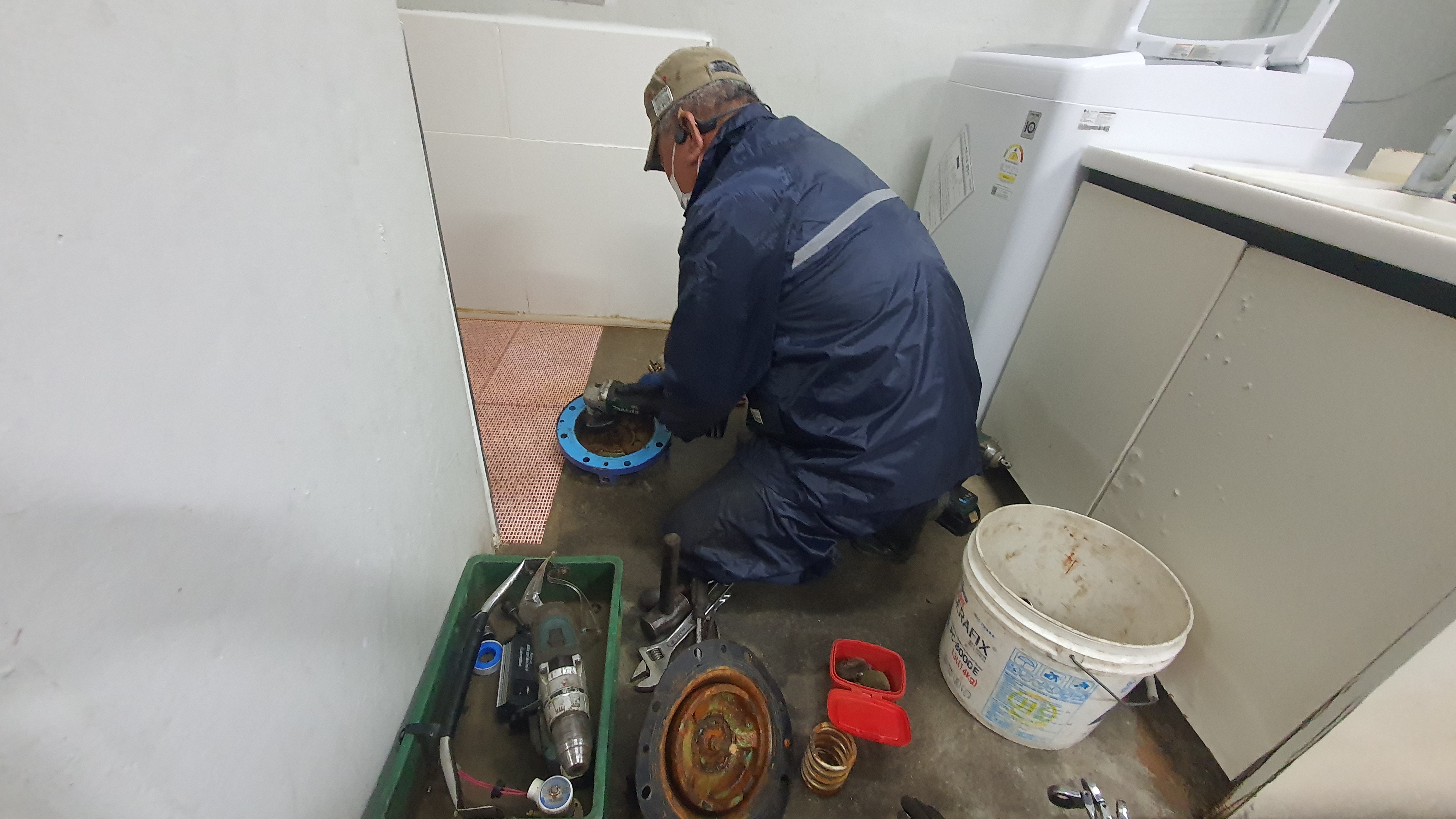

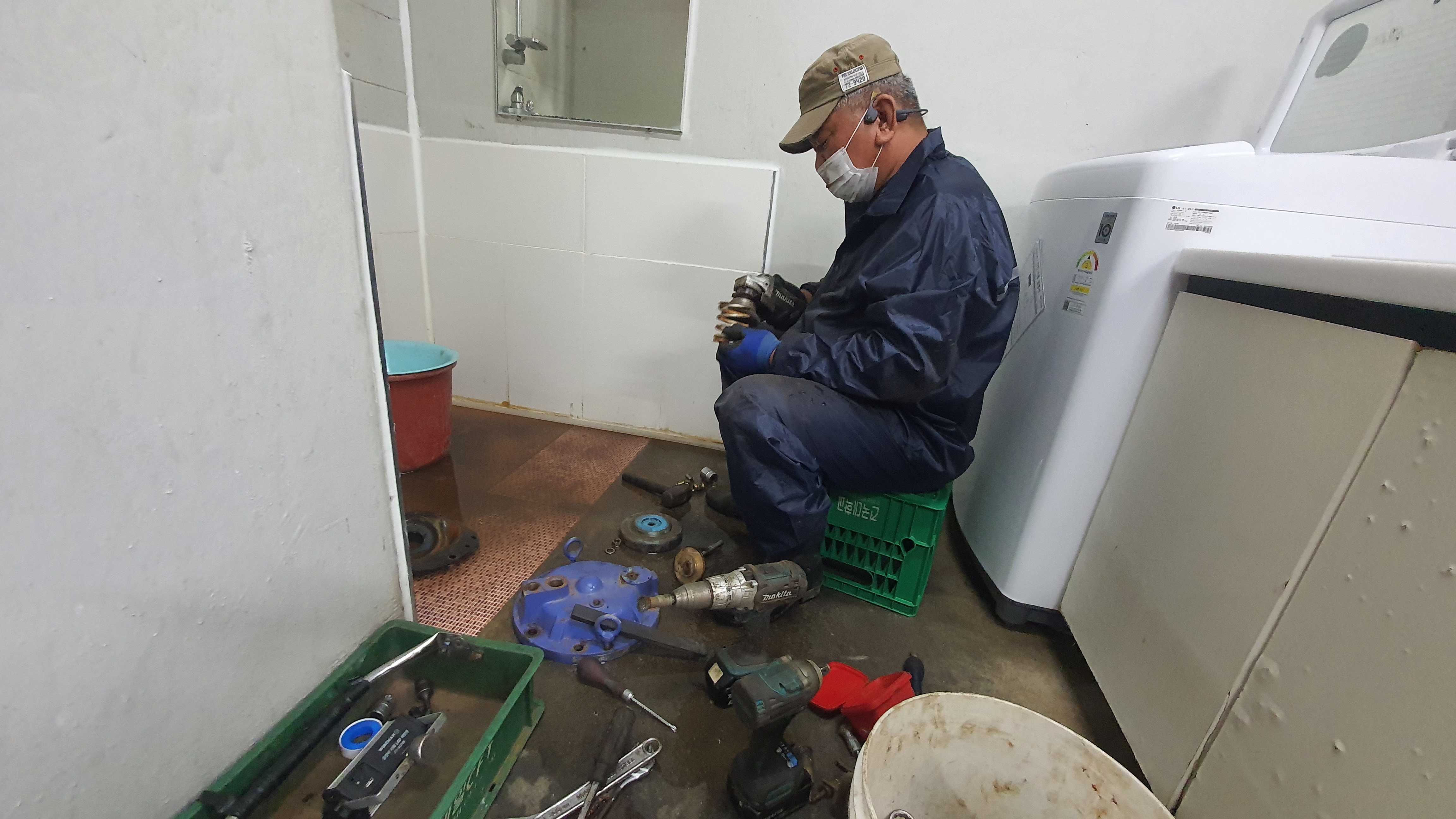

정수위밸브 분해후 밑으로 갖고 와서 크리닝작업을 진행합니다

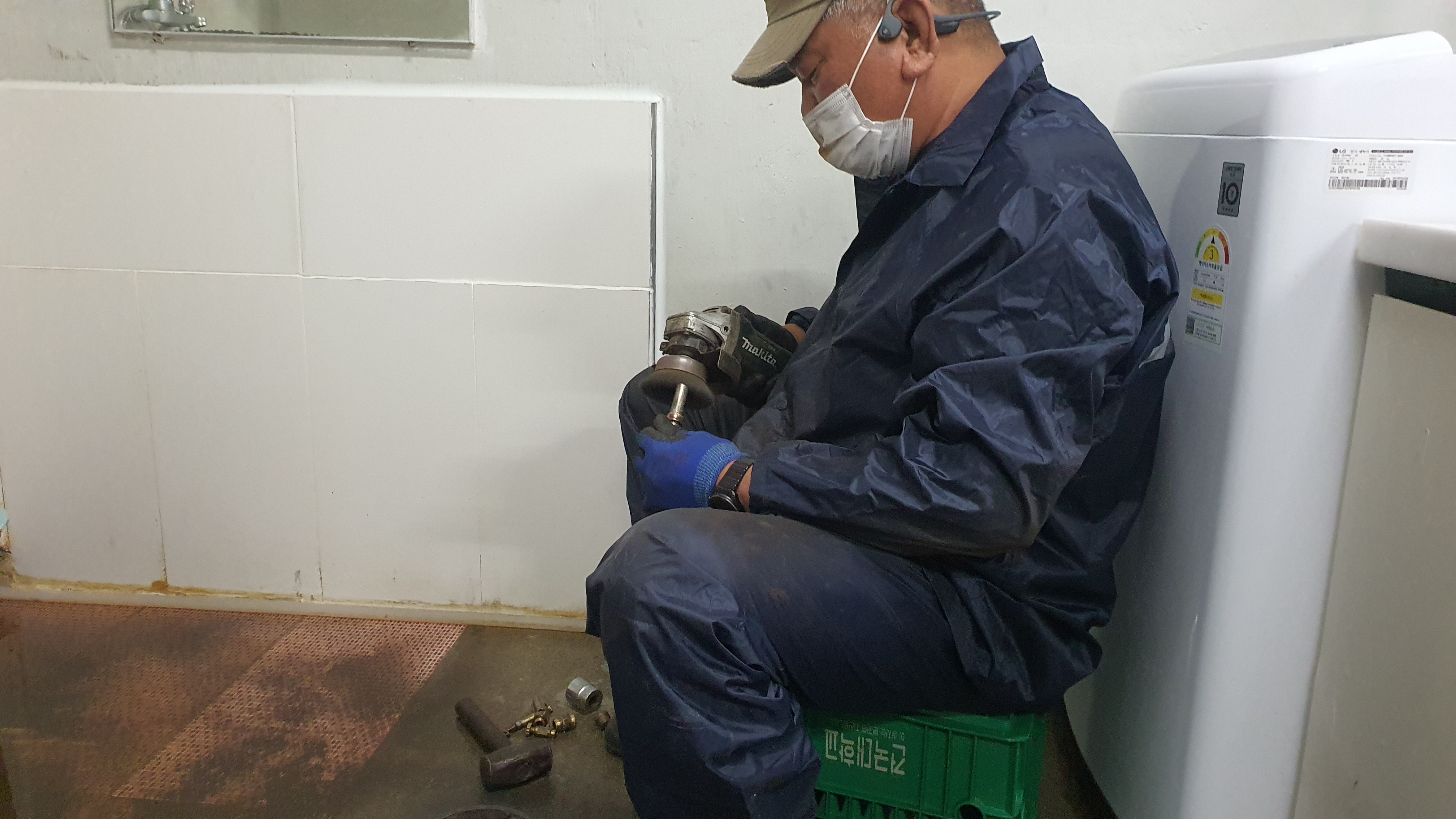

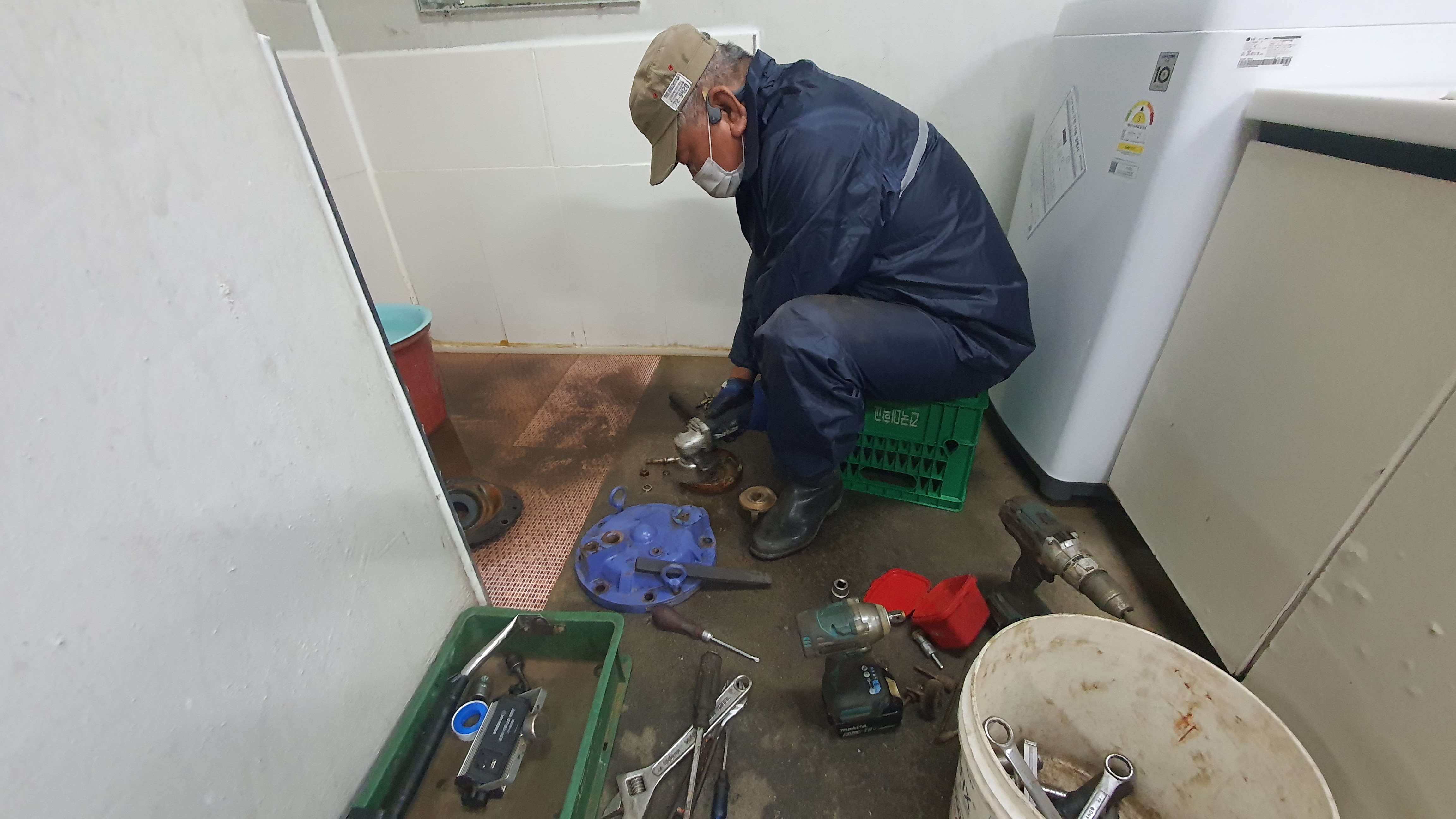

전용툴을 이용하여 정수위밸브 상부 유입구부터 하나하나 크리닝해나갑니다
세척후 살펴봅니다
부족한 부분은 다시 크리닝

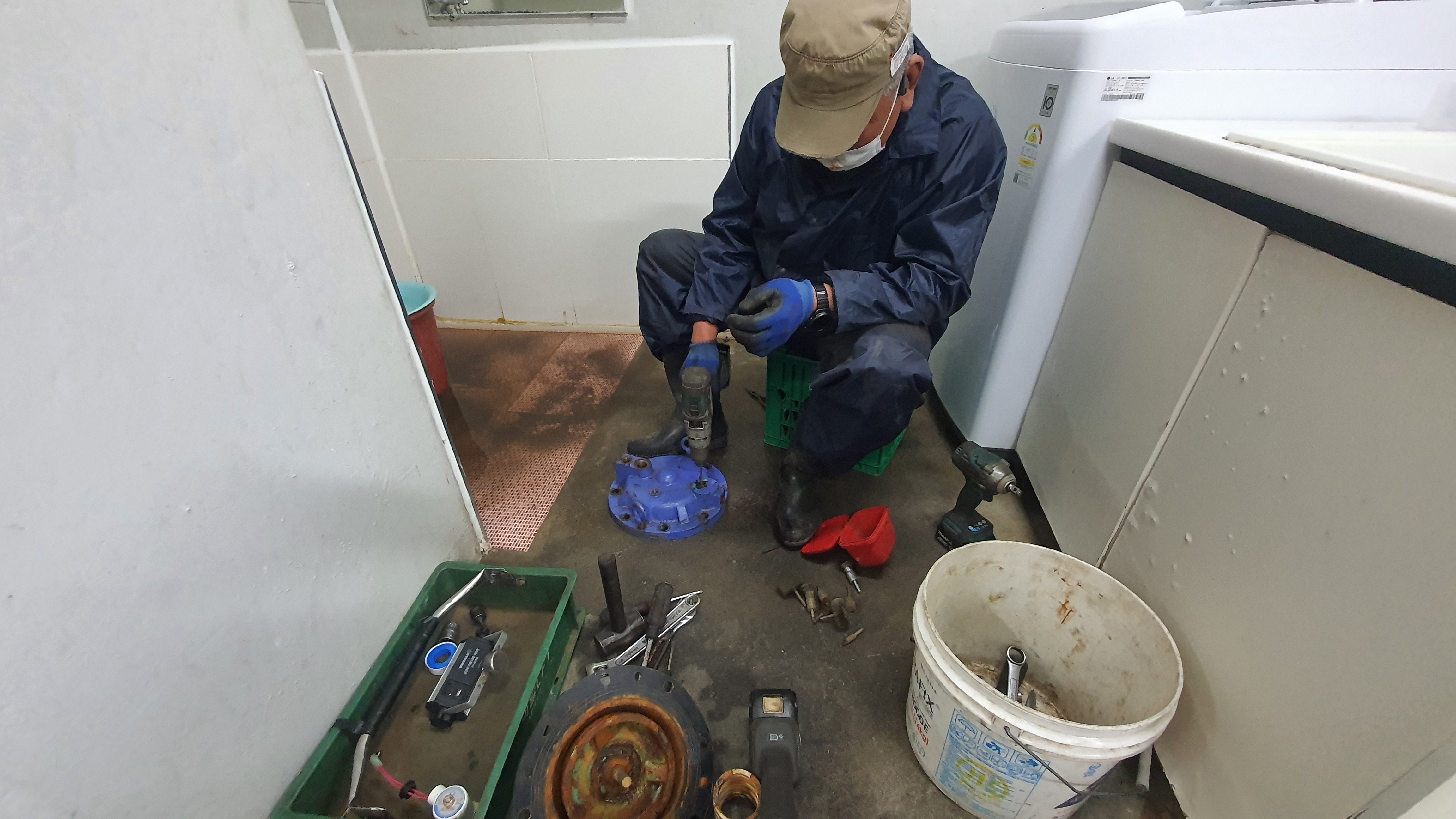

다이아후램 디스크도 크리닝합니다
스탬도 점검및 크리닝

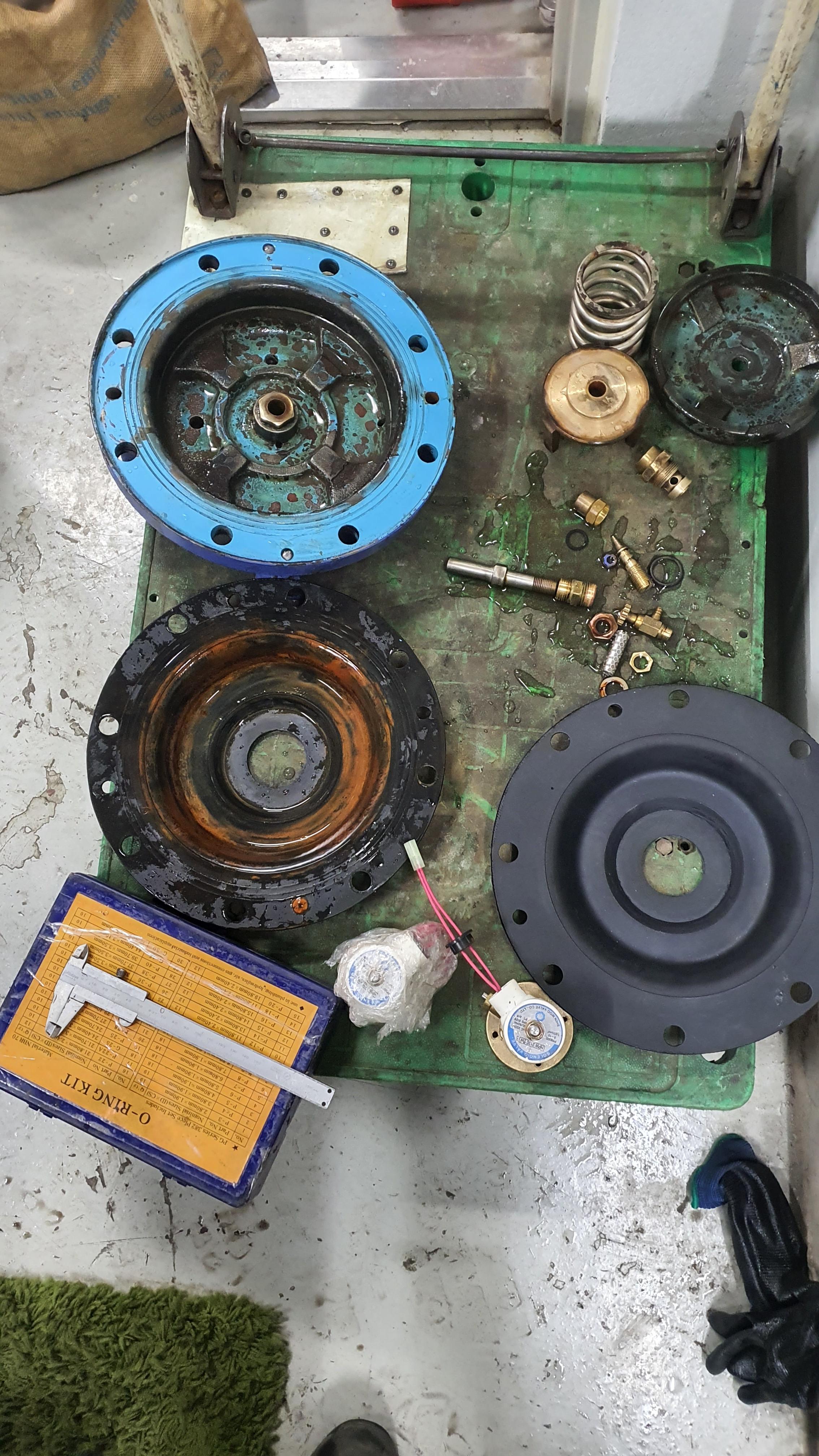

각 부품 점검및 크리닝후
다이아후램 부 조립
각부 오링칫수 확인후 교체작업

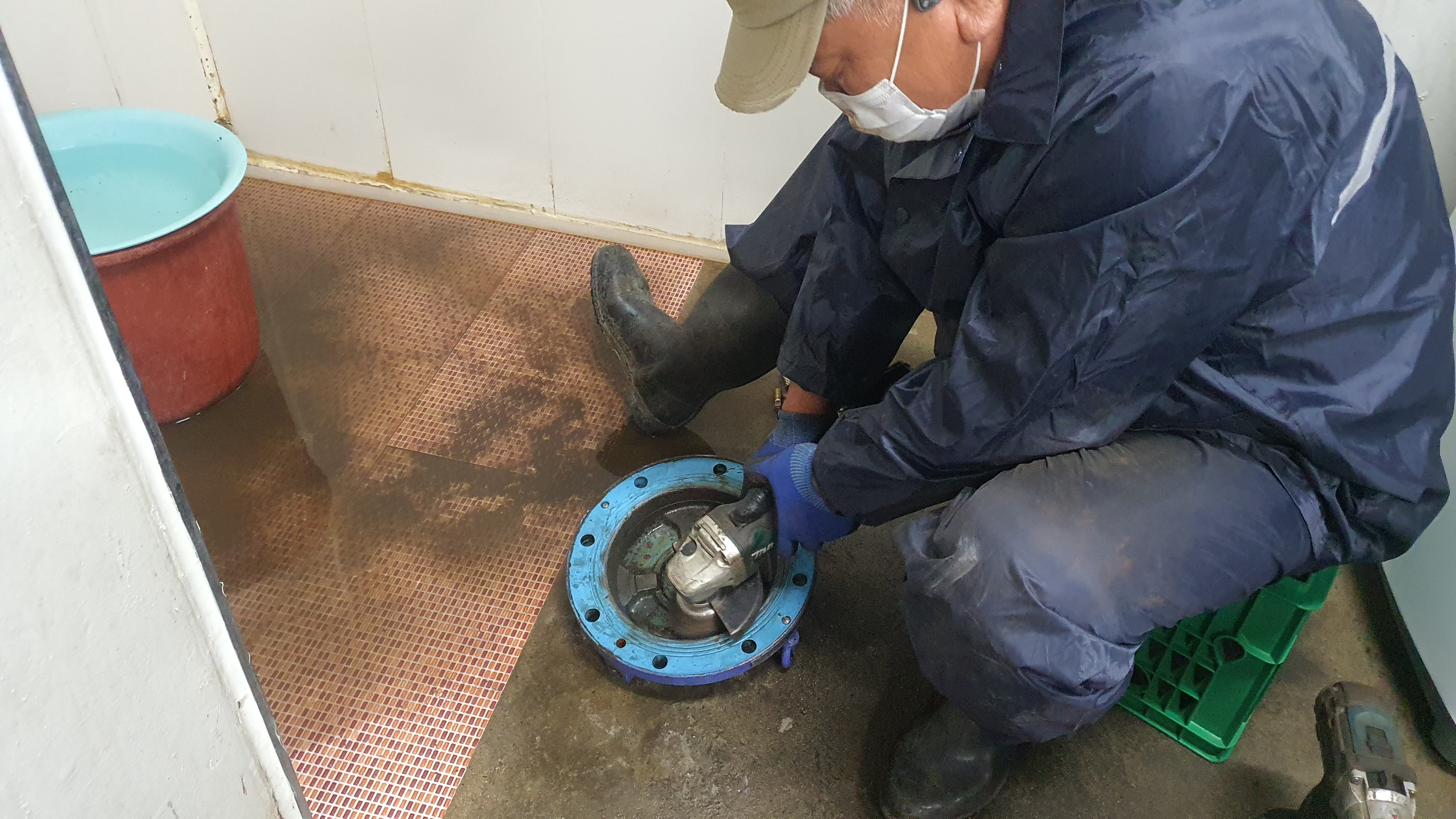

하부 케이싱 크리닝

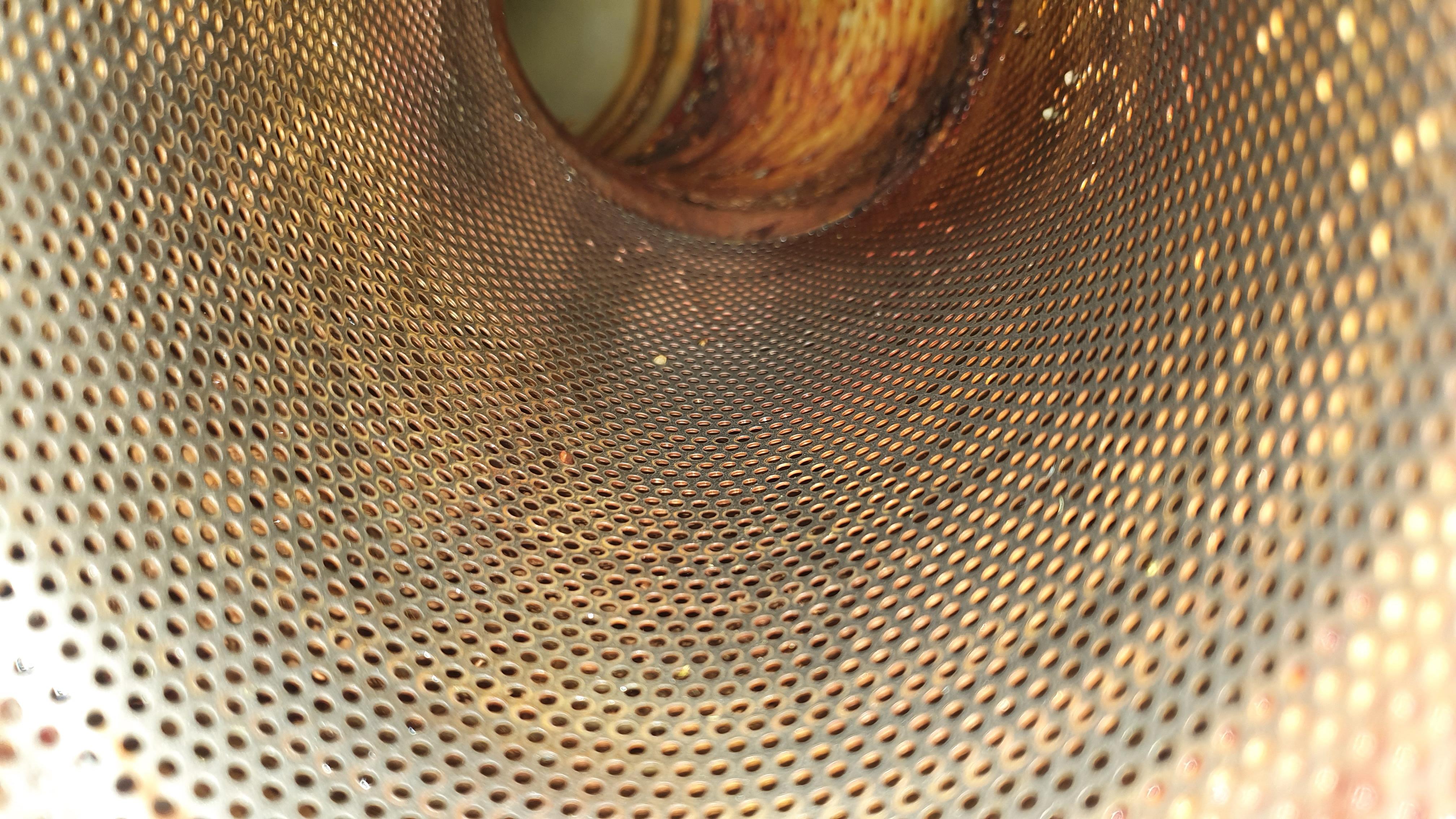

스트레이너 매쉬망 크리닝중
후래씽
정수위밸브 하부카바 후래씽
다이아후램 조립및 상부케이싱조립 후래씽

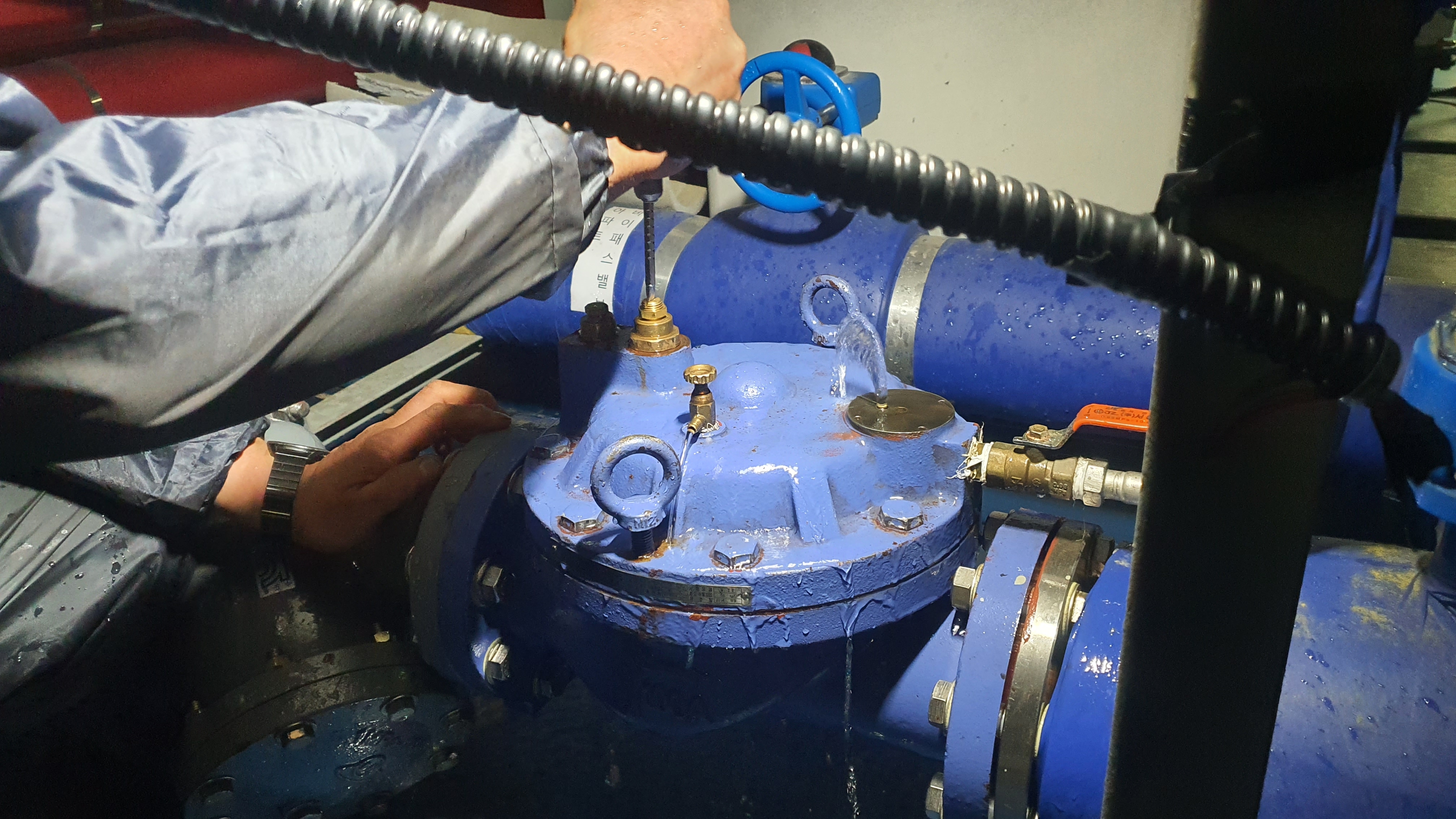

니들밸브 조립및 후래씽
솔레노이드밸브 조립및 에어빼기

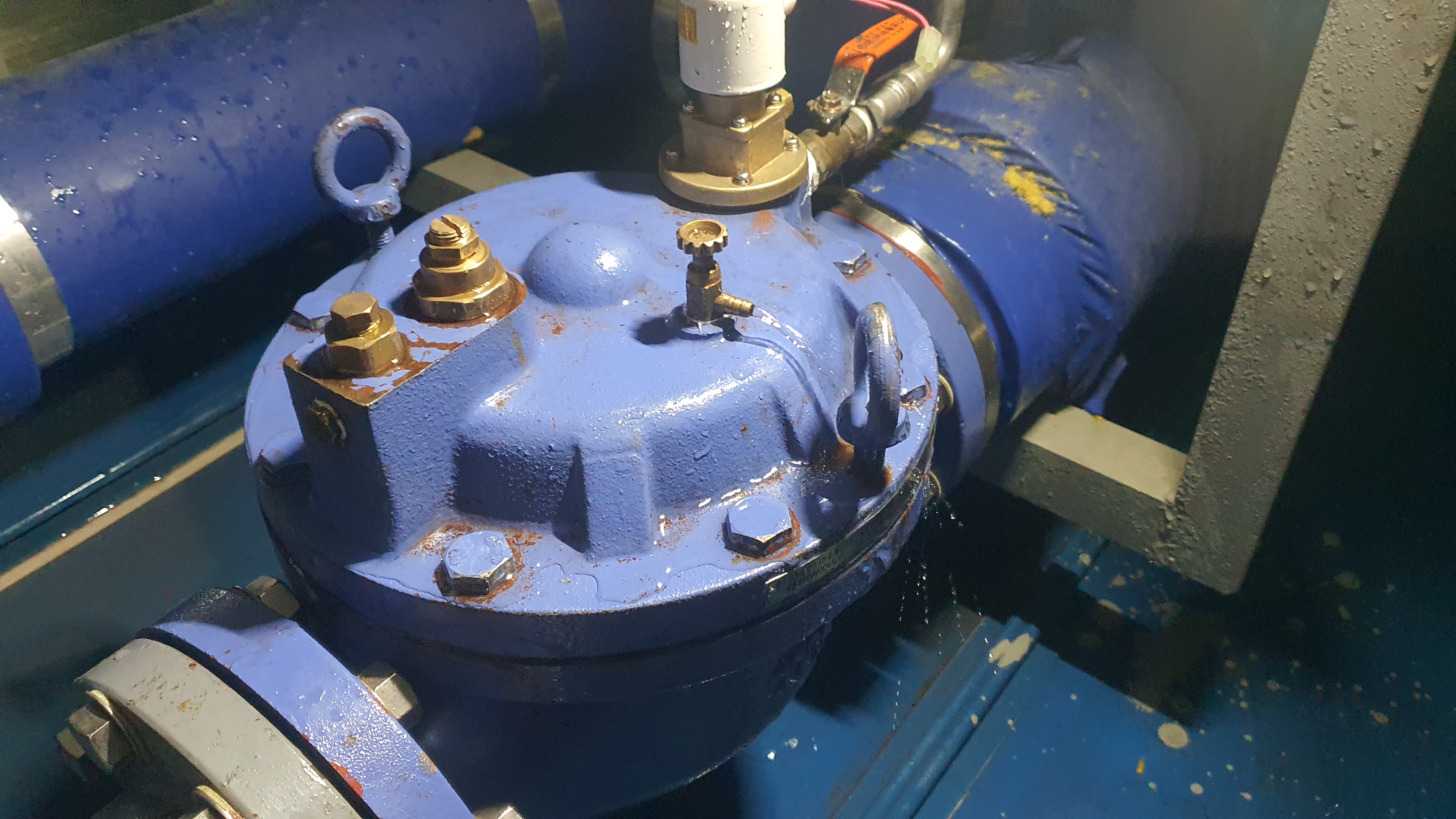

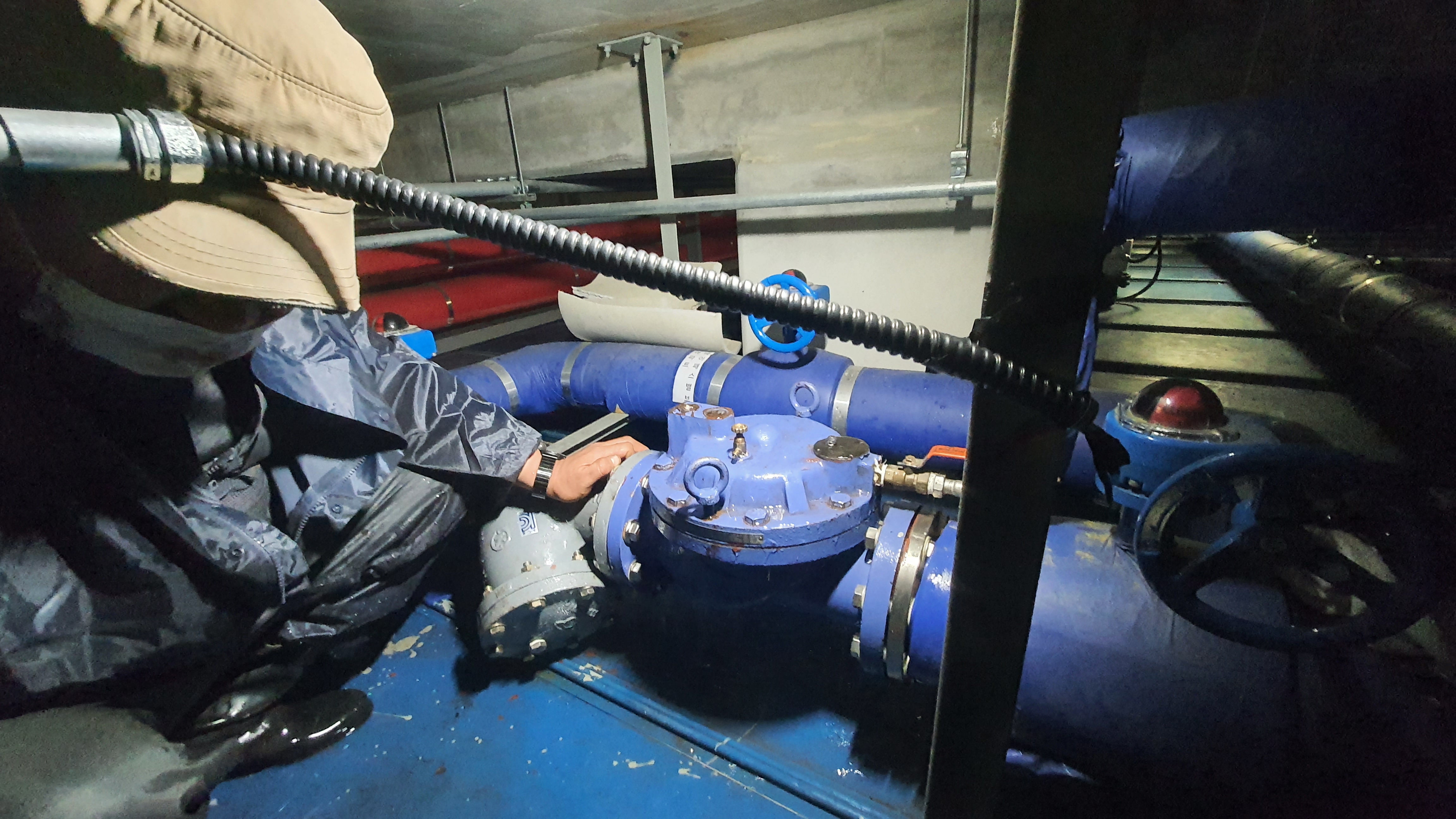

시운전
레벨 콘트롤 점검및 시운전완료
정수위밸브 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
