자동포장기에 있는 바이브레이터모터입니다
소리가 아주 심하다고 하여 다음날 방문했는데
고정판에서 아에 떨어져 버렸네요
고정볼트를 보니 진동과 소음이 심했을텐데 작업자가 주변소음때문에
그려러니 했다고 하네요

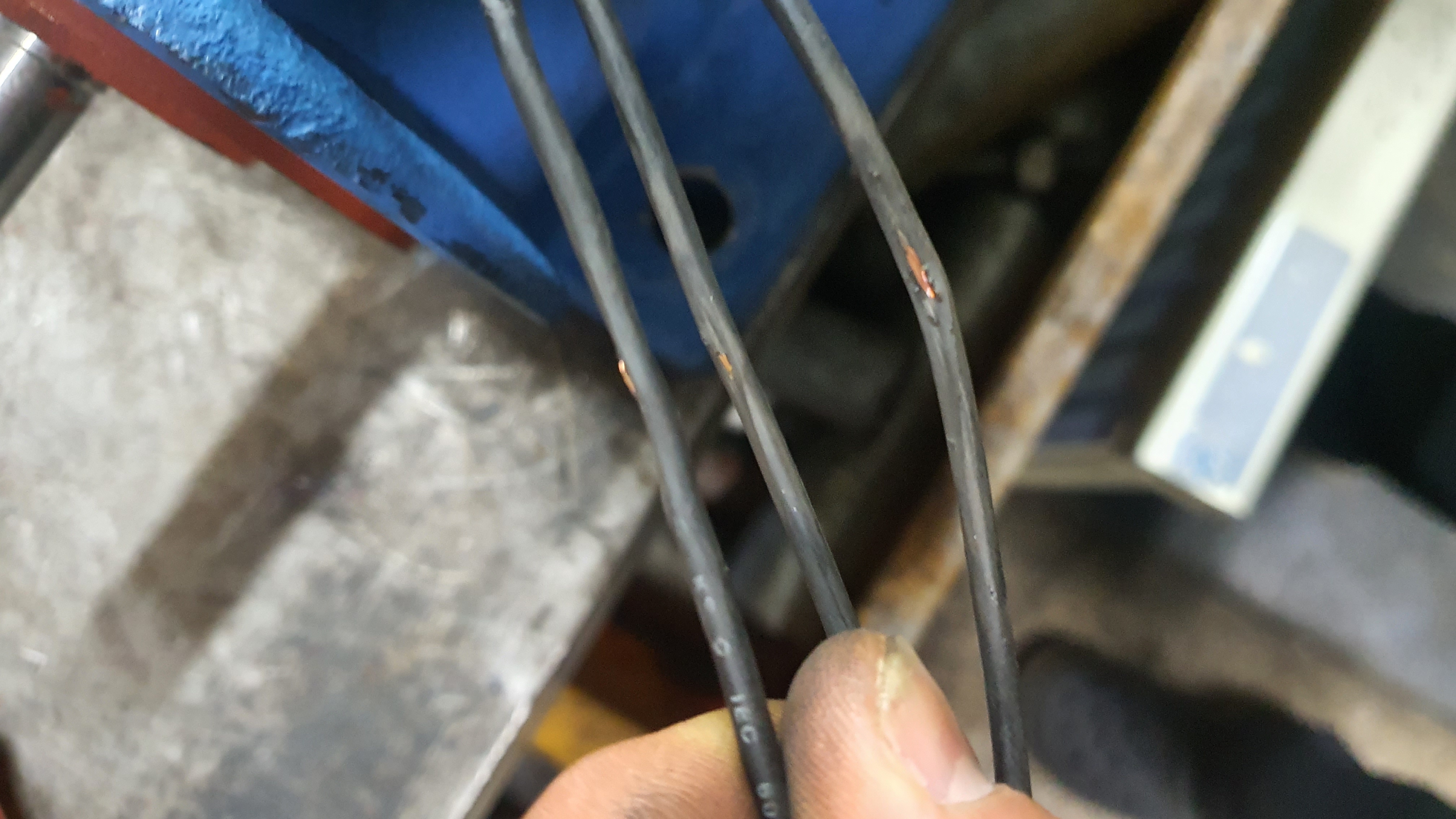

큰일날뻔했네요 전선이 모두 까져있네요 콘베어에 말려들어갔네요

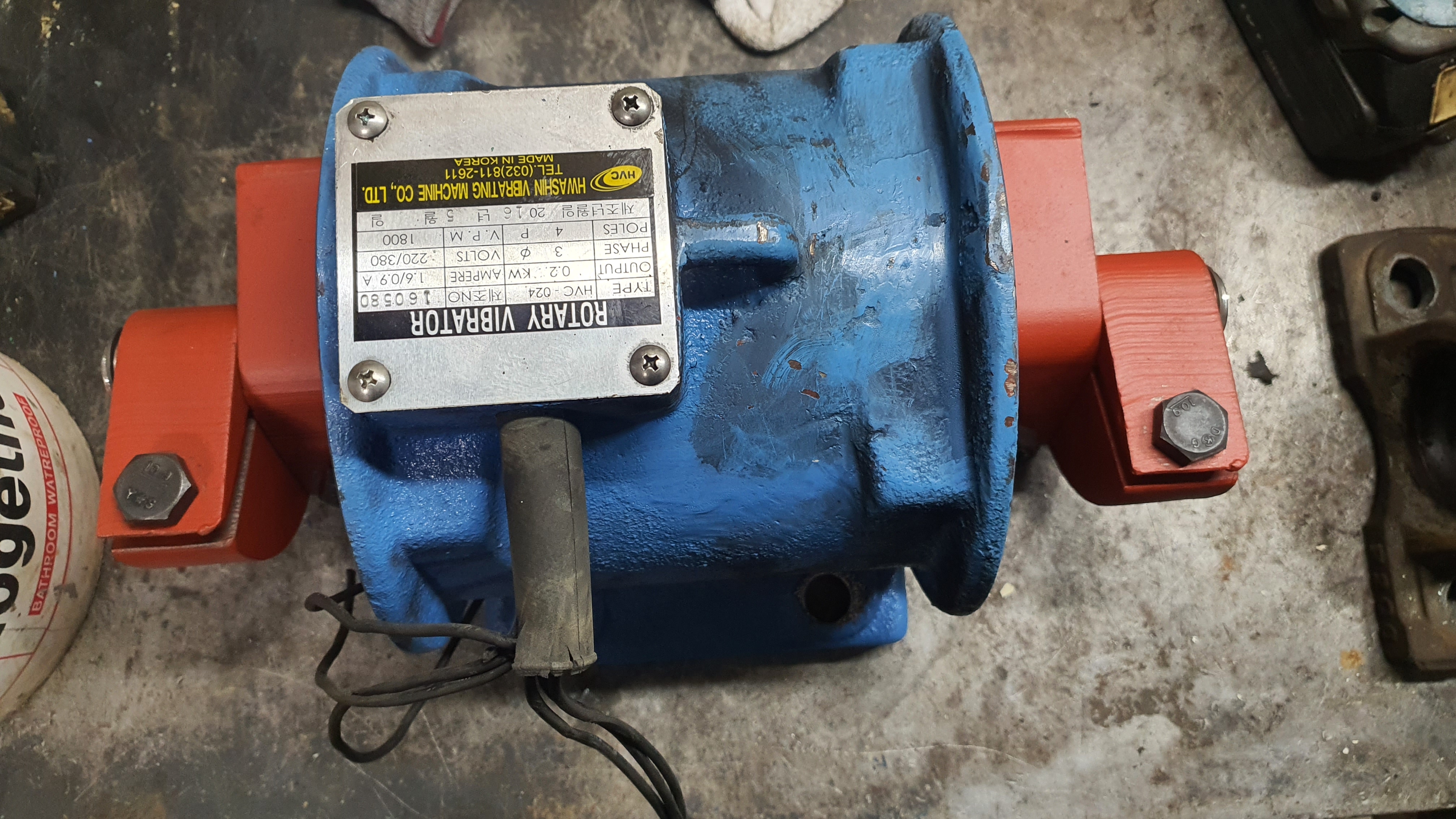

0.2KW 4극 바이브레이터 모타입니다
2극에 비해 두배이상 크다고 생각하시면 됩니다
분해 각도를 확인합니다
날개각도에 따라 진동크기가 틀려집니다

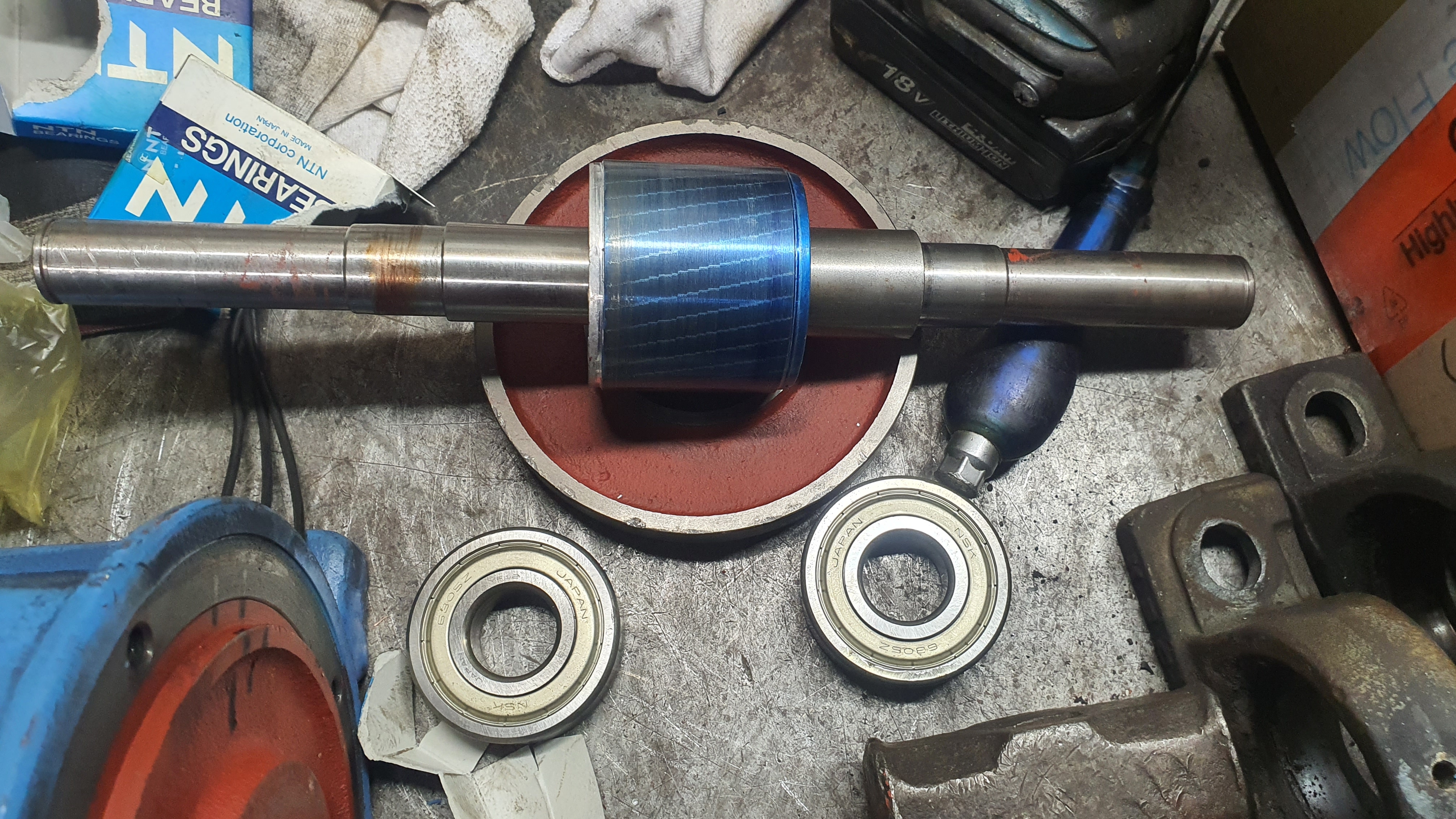

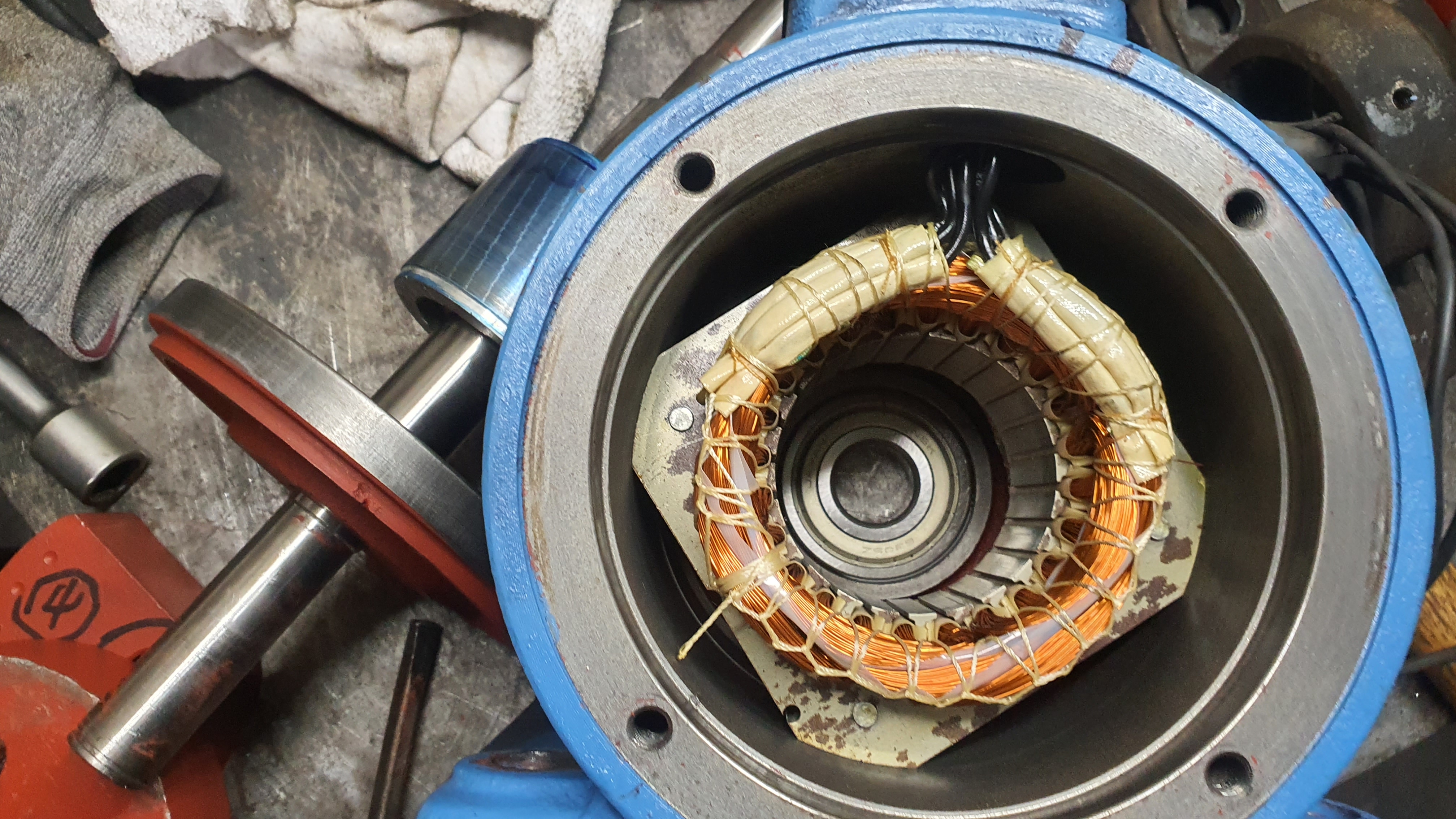

바이브레이터 모터 분해
베어링이 생명이죠

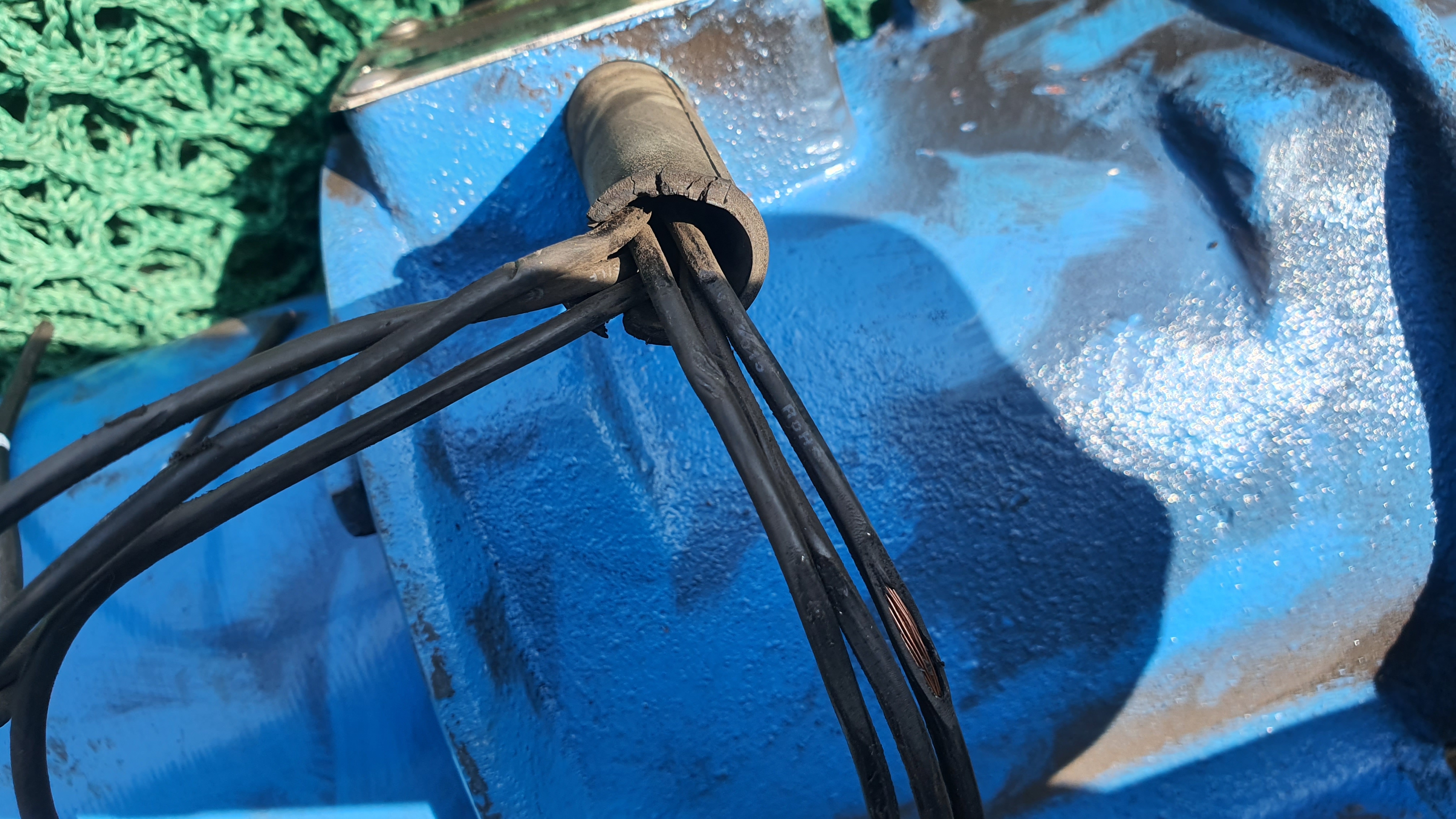

리드선이 콘베어에 말려드라가 소손되었지만 다행히 리드선만 소손된것 같습니다

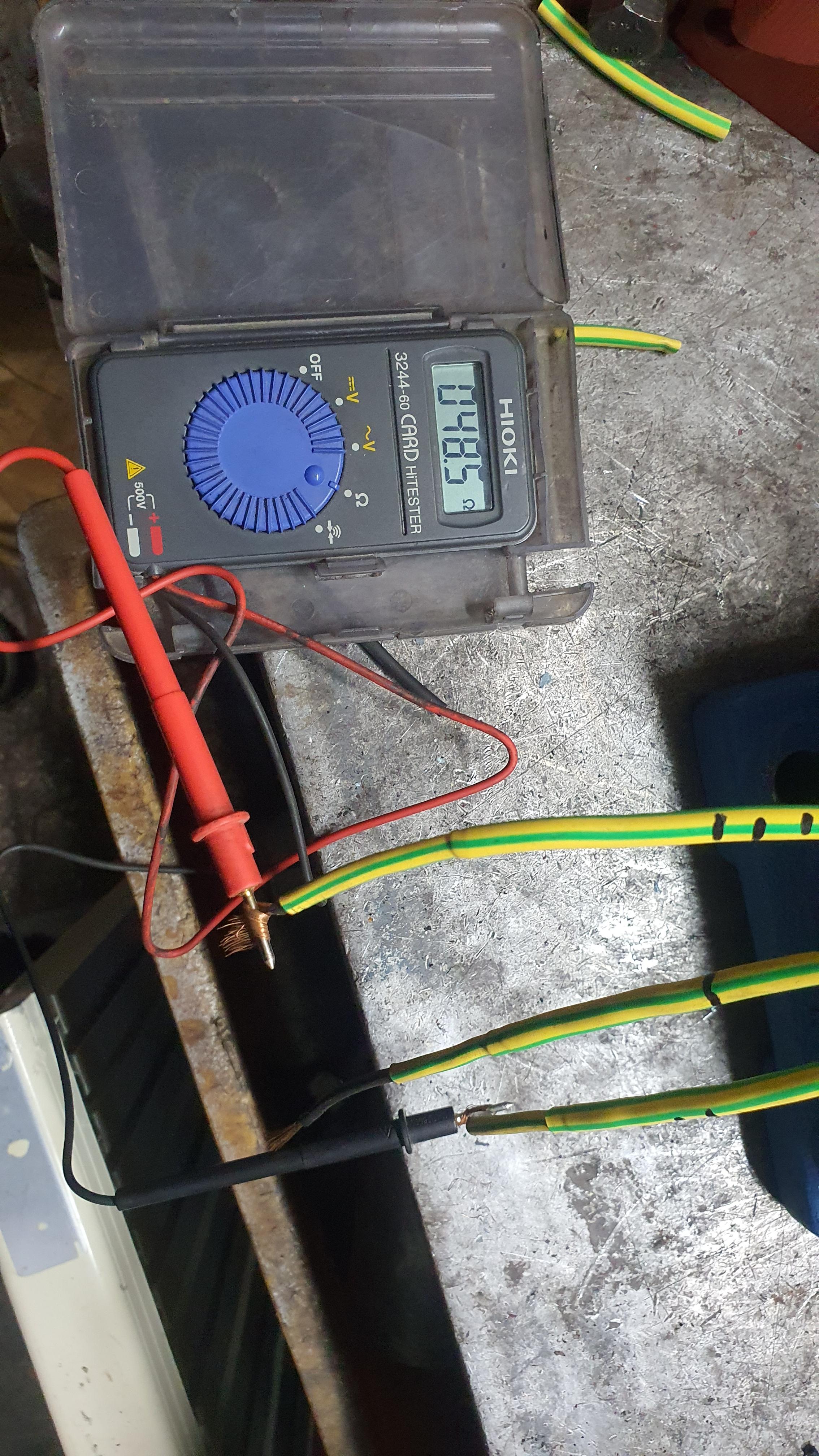

상간저항측정및 절연저항측정
상간저항측정
절연저항 측정
베어링유도가열
베어링 하우징도 유도가열하여 부드럽게 조립합니다
조립후 시운전
부착전 콘베어 바이브레이터 판 상태

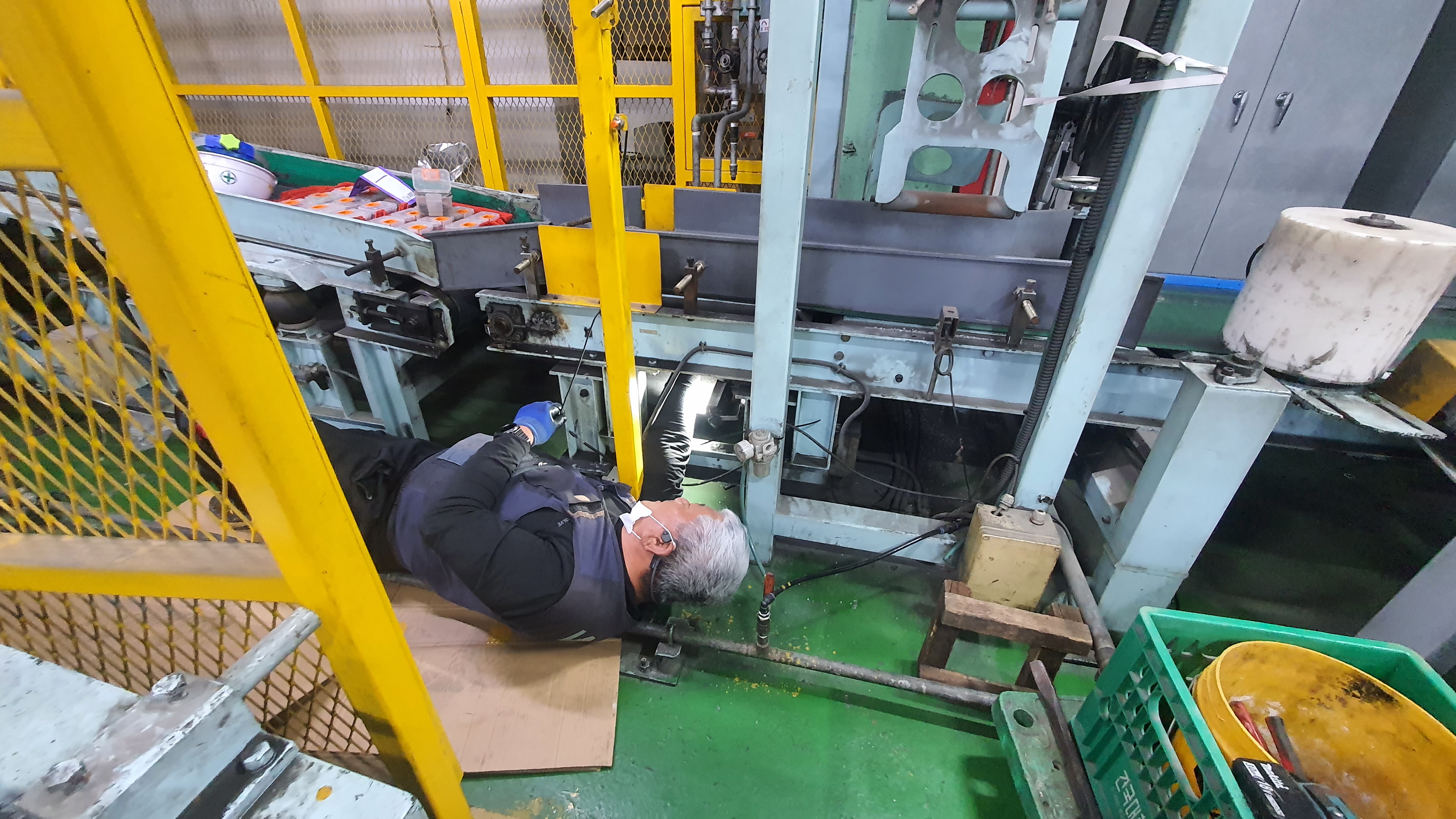

자세가 너무 안좋고 배관이 밑에 깔려있어........
작업공간을 확보하기위해 유격을 줍니다
