1/10마력 단상 송풍기 소음으로 인한 수리

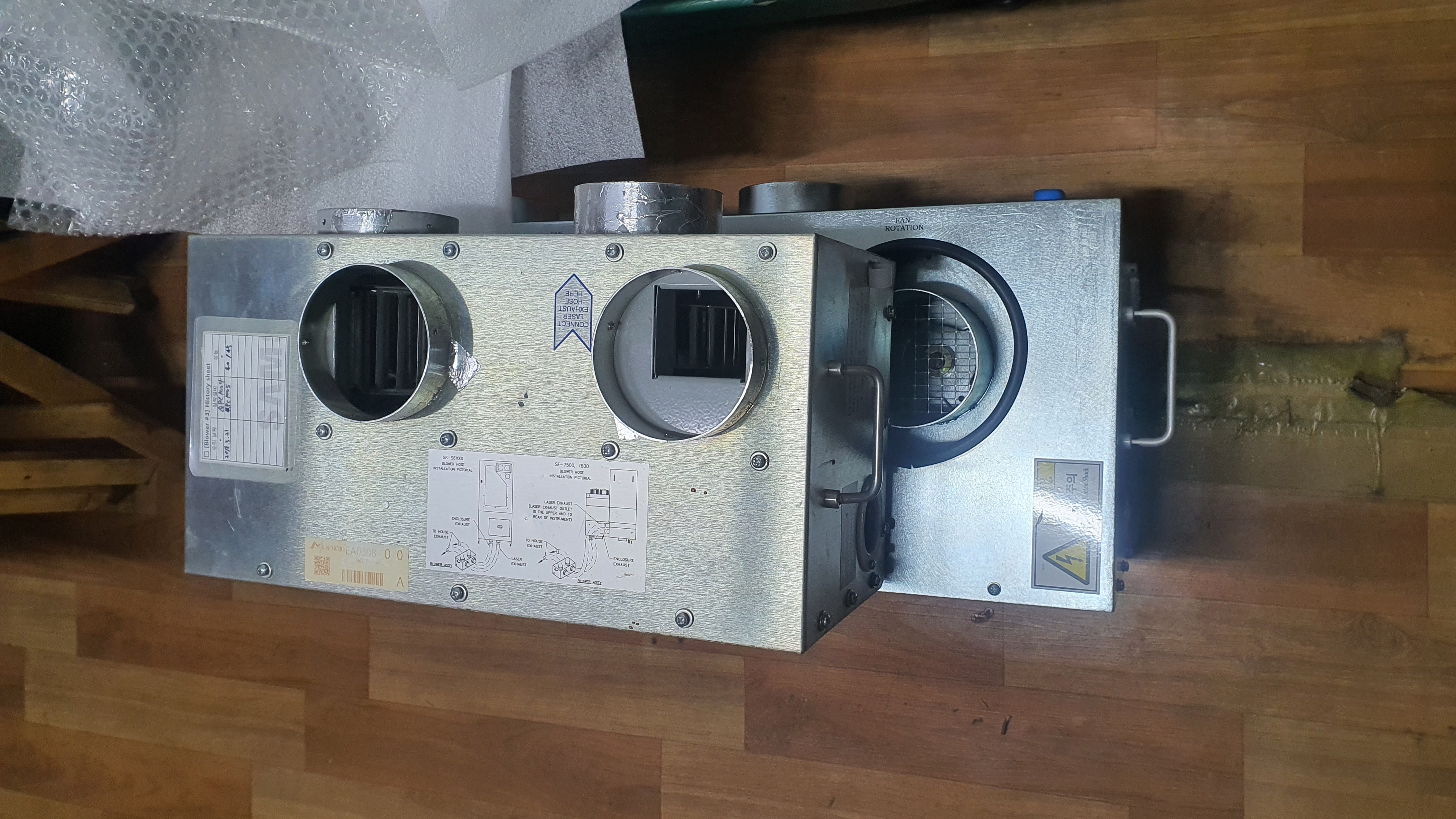

경기도 화성시에 있는 모 회사에서

소형 송풍기 소음과 진동으로 수리가 가능한지 문의가 왔습니다

항상 하는 이야기지만 뜯어봐야 알수있습니다

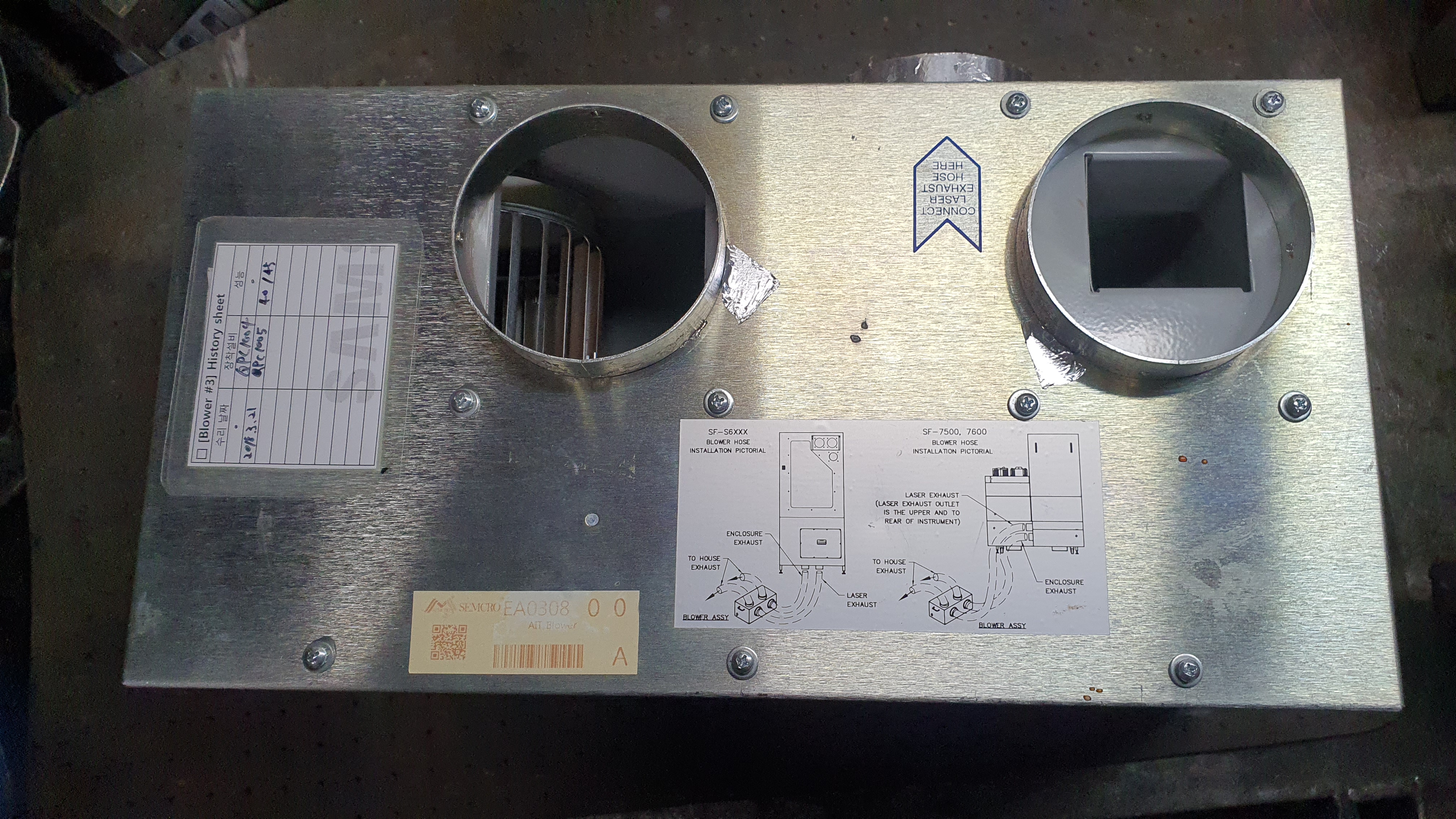

대표님께서 직접 갖고 오셨습니다

테스트 운전을 해보니 오랜사용으로 베어링소음 진동같습니다

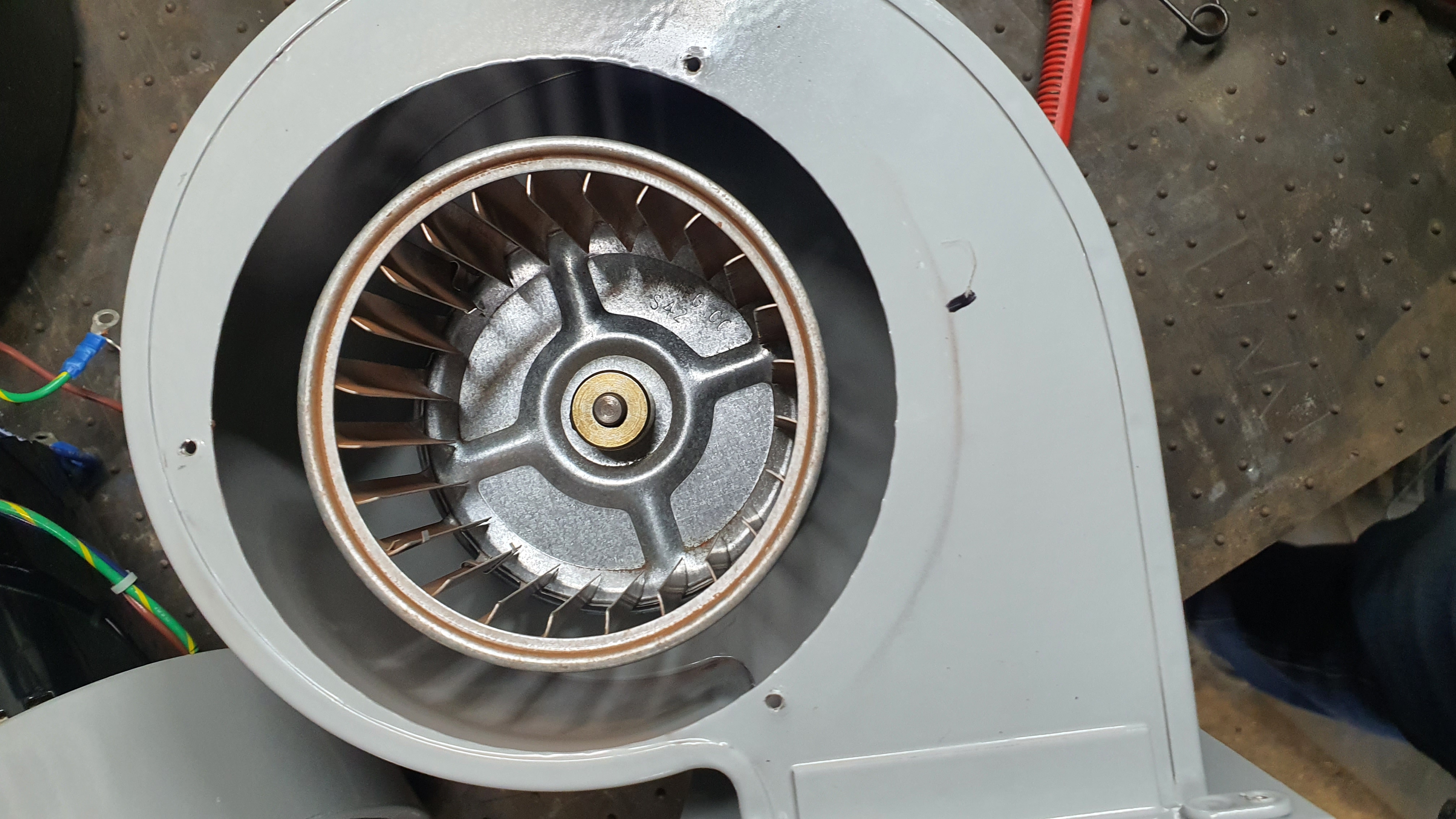

케이싱을 열고

단상이며  회전수가 2극 3600RPM입니다

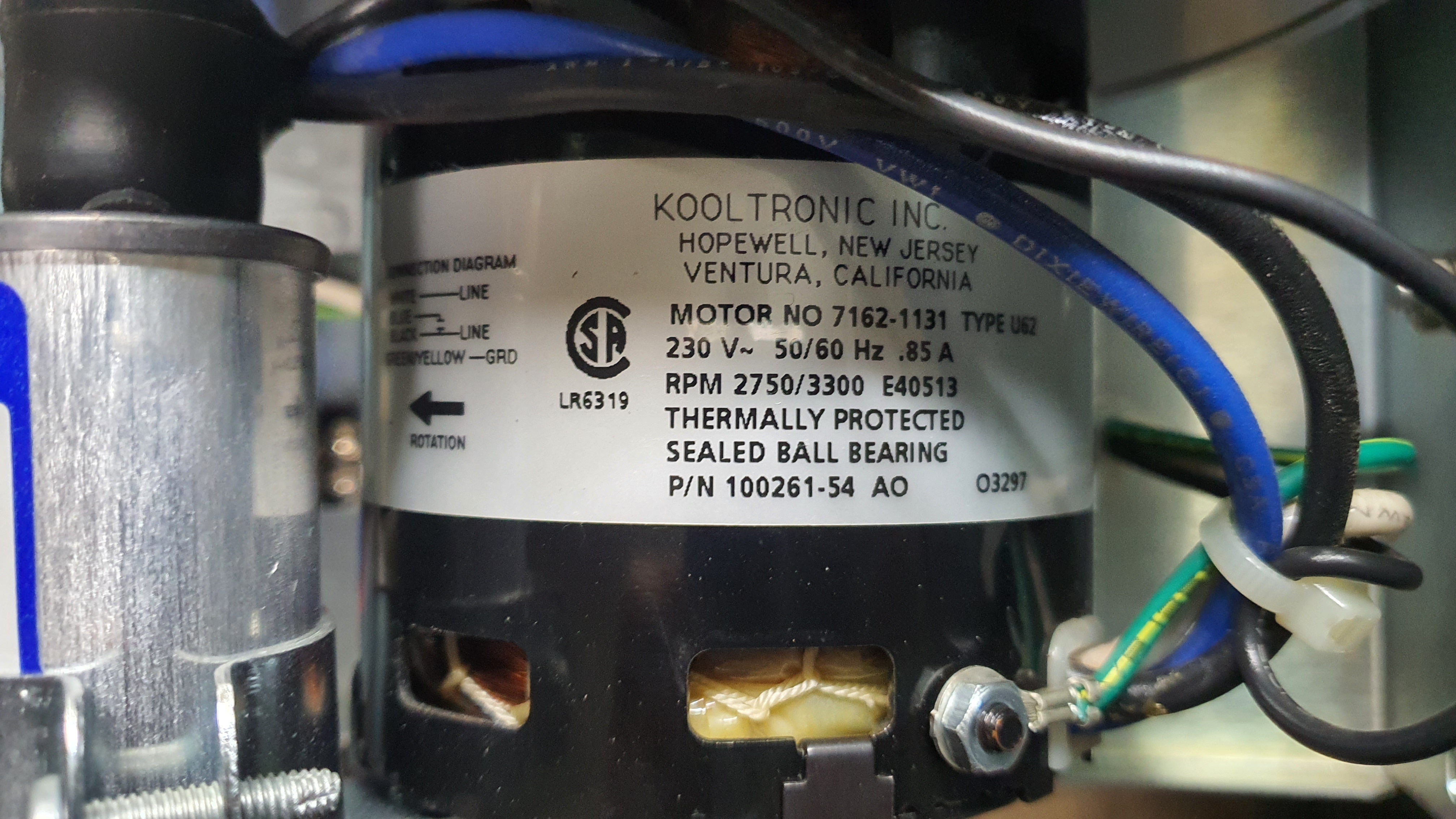

아래 명판은 50/60hz 이며 슬립을 뺀 회전속도입니다

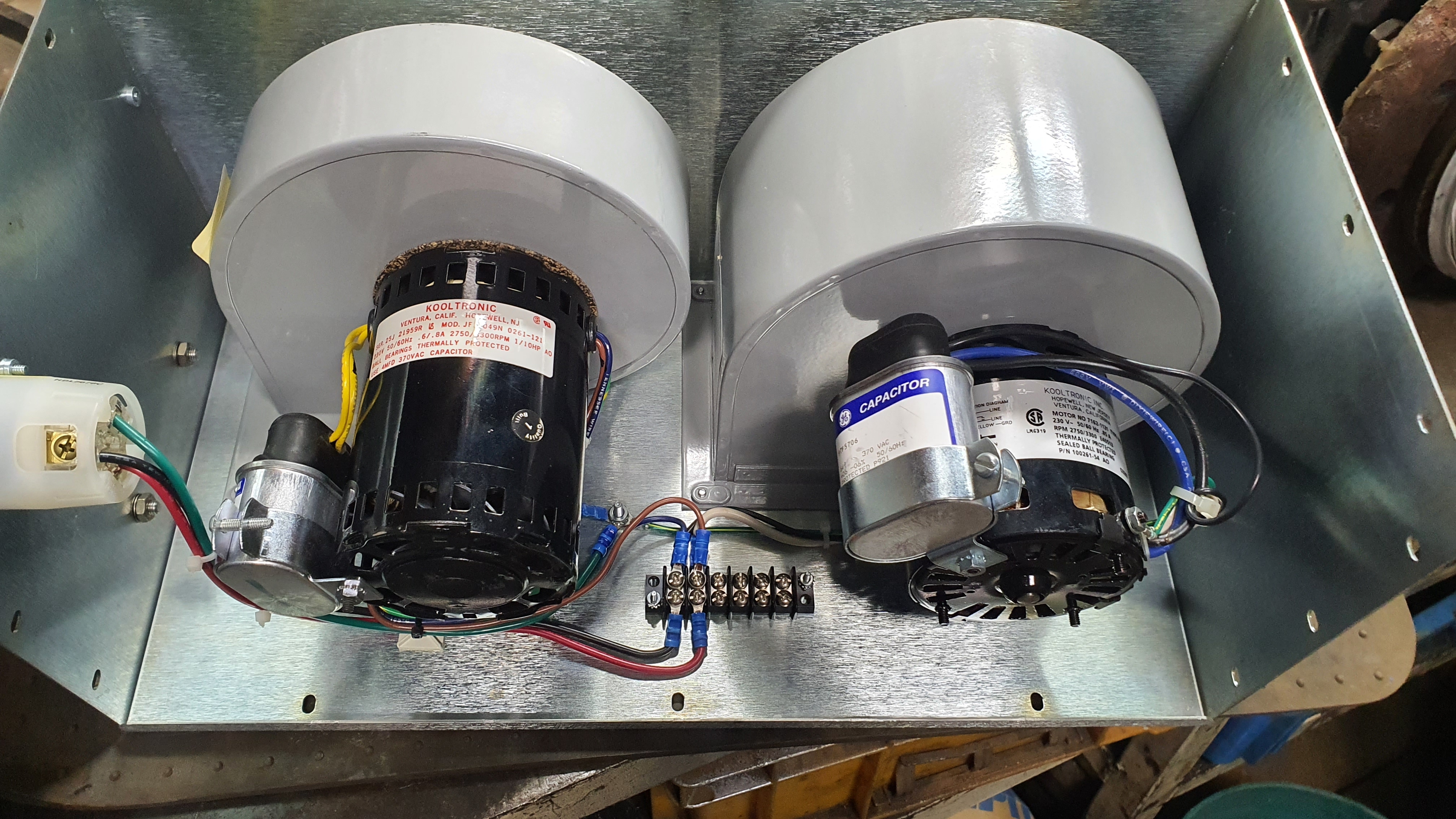

같이 있는 송풍기는 1/10마력 이네요

하나 하나 조심스럽게 표시해가면서 분해를 합니다

것 보기엔 붓싱타입같은데 명판에 볼베어링타입이라 써있어

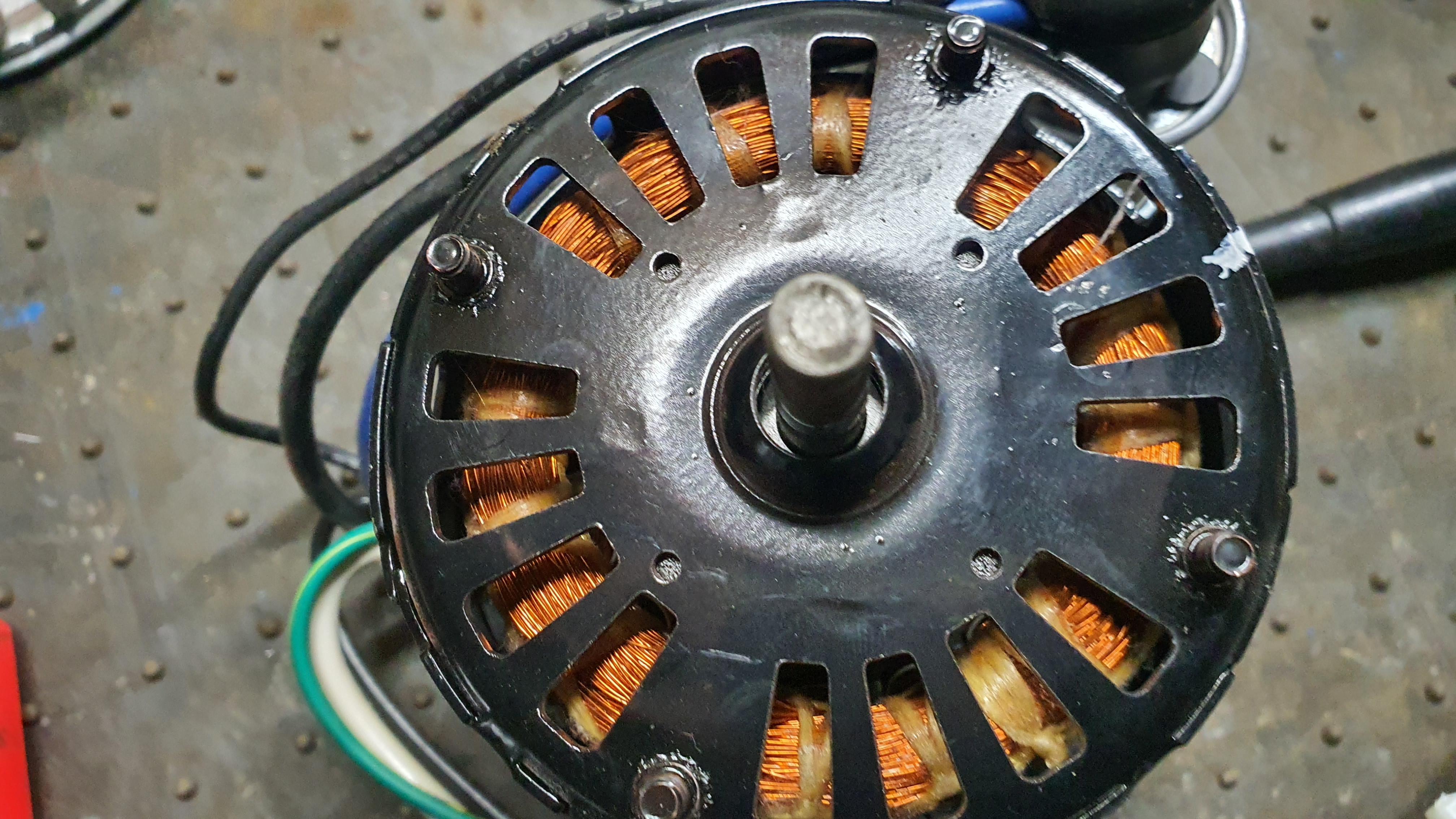

근데 볼트너트로 조립이 된모터이네요 난관에 봉착

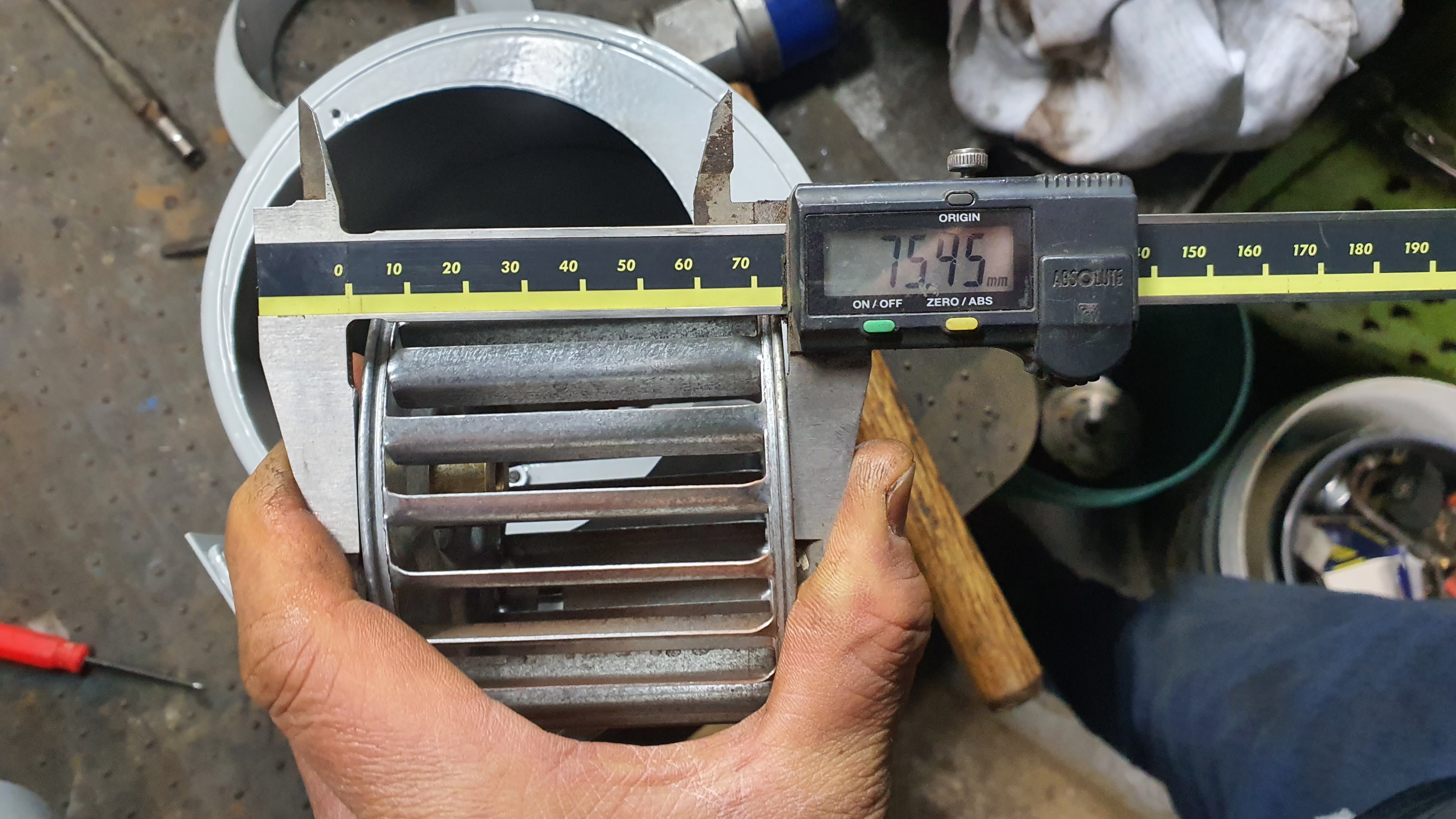

수리가 안될경우 다른 송풍기로라도 대체해달라고 하여 임페라의 지름과 폭을 체크합니다

같이 있는 다른쪽 송풍기도 케이스에서 분리

볼트 너트 조립이 아니라 조심스럽게 모터 케이스를 펼쳐서 겨우 분해

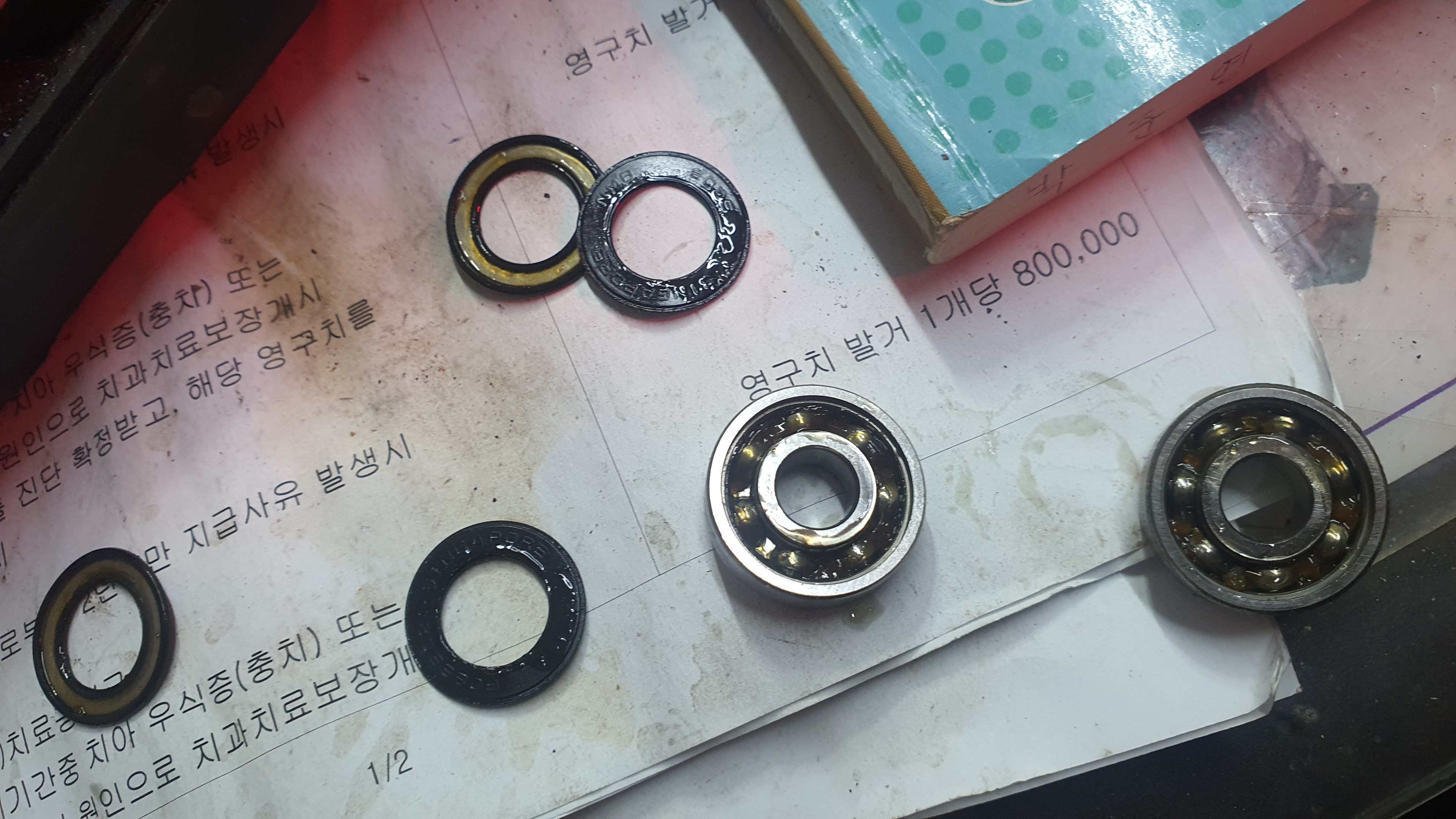

베어링 분리



베어링교체후 시운전 상당히 좋습니다





문제는 이 송풍기인데

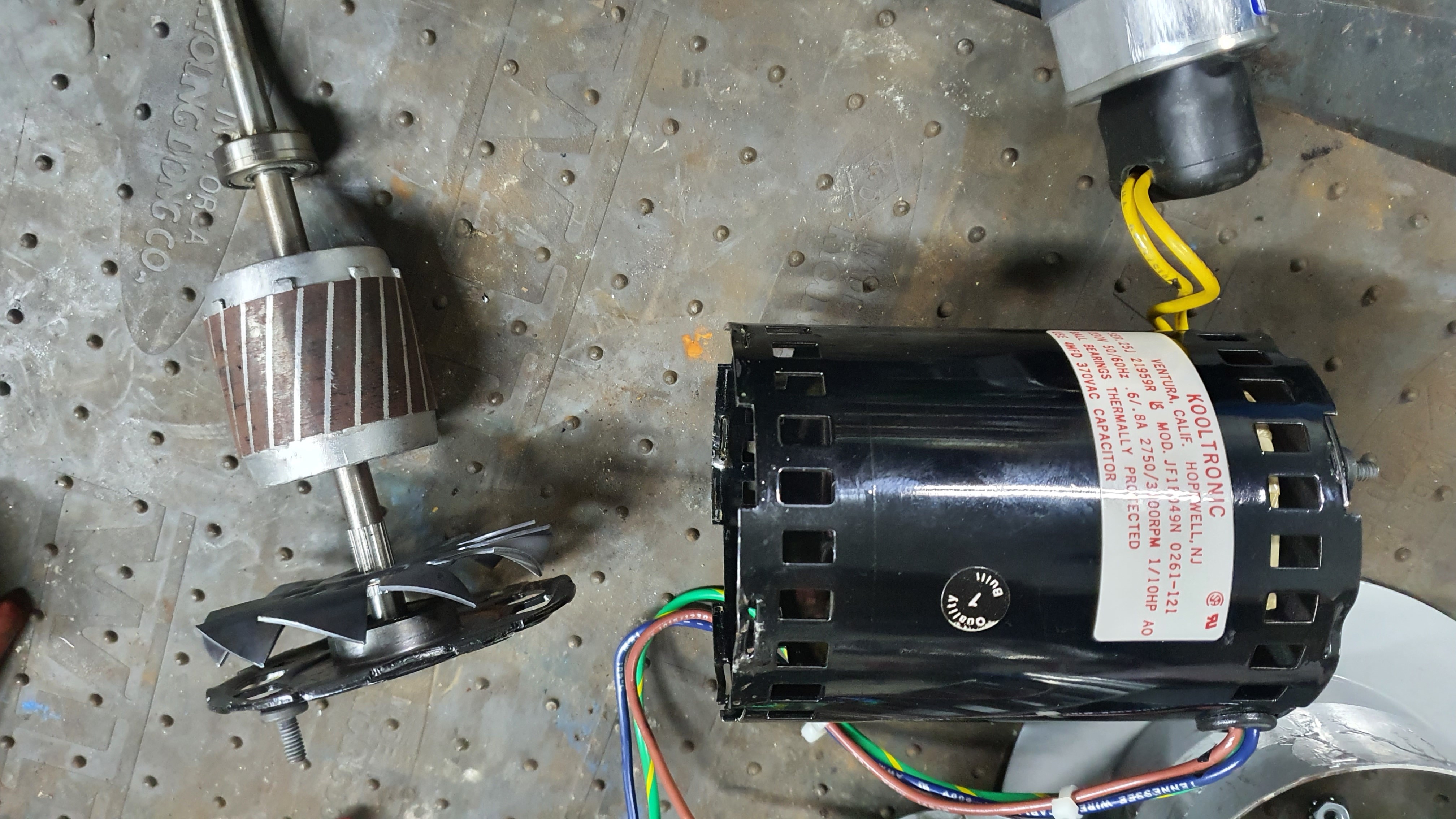

어찌 어찌 분해는 했습니다

베어링을 교체 할려고 했는데

배어링 번호가 내륜이 안맞습니다

미제 송풍기중에서 내륜이 인치가 있는데

이 번호베어링은 국내에 있지를 않네요

결국 고민고민하다 베어링 캡을 열어보니 다행히 베어링 손상은 가지 않아



조심스럽게 뚜껑을 덮고

정상적인 베어링 내륜은 8mm인데 조금 빠져 베어링 교체를 할수가 없었습니다

베어링의 구리스의 색깔이 그리 혼탁해지지 않은걸 보니 베어링 상태는 괜찮은것 같습니다

베어링 분해 세척후 최고급 구리스 도포

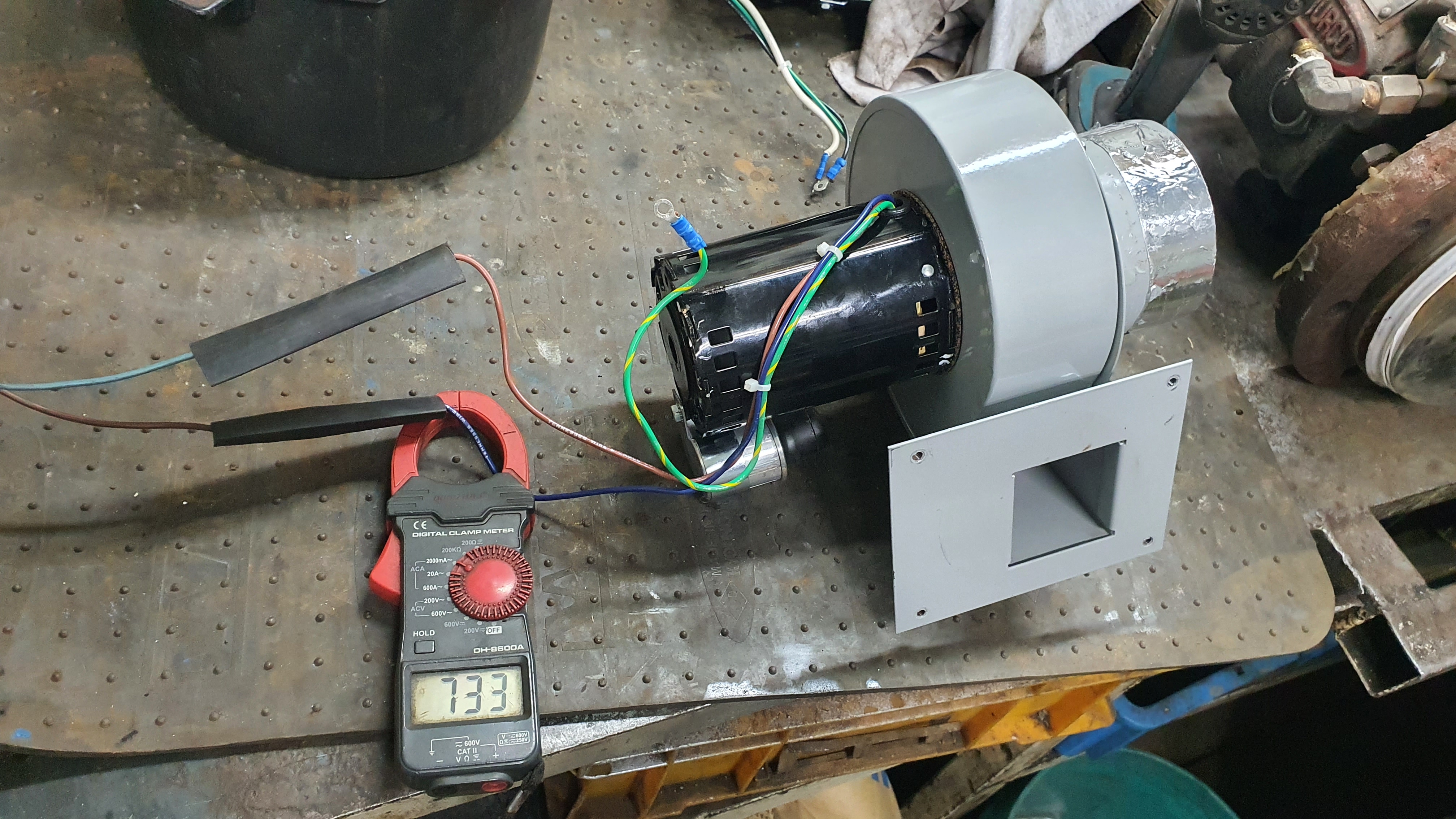

시운전 결과 아주 상태가 좋습니다
