SWV-S12B 100A(신우정수위조절밸브 전자타입 )안닫힘으로 인한 하이알람발생

경기도 광주 오포에 있는 모 아파트에서 급하게 연락이 왔습니다

저수조 에 있는 정수이조절밸브가 제대로 안닫혀 물넘침이 발생했다고 합니다

사진을 보내달라고 했더니

아래 와 같이 보내왔습니다

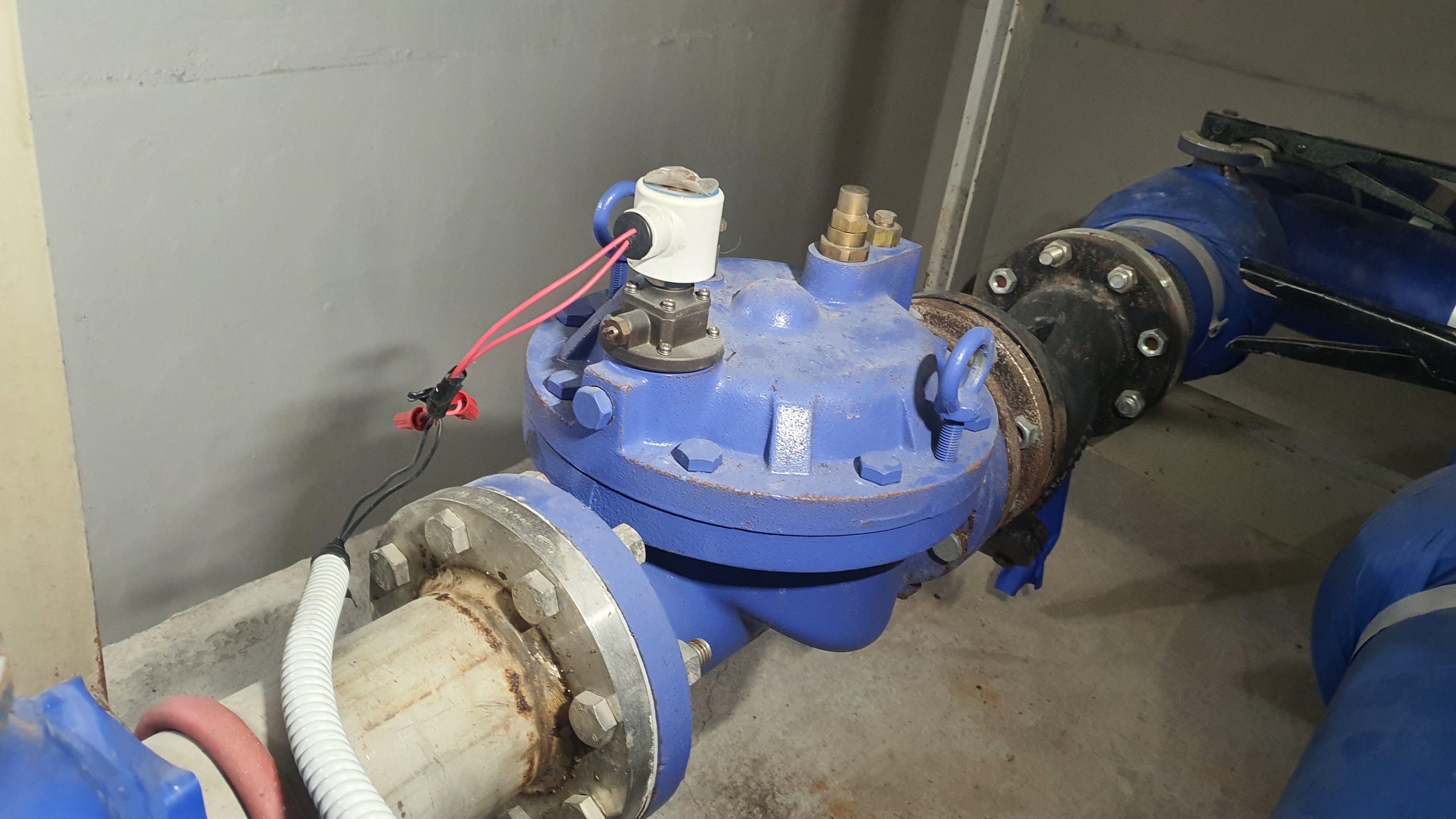

저수조 위에 설치되어있는 정수위조절밸브 신우정수위밸브

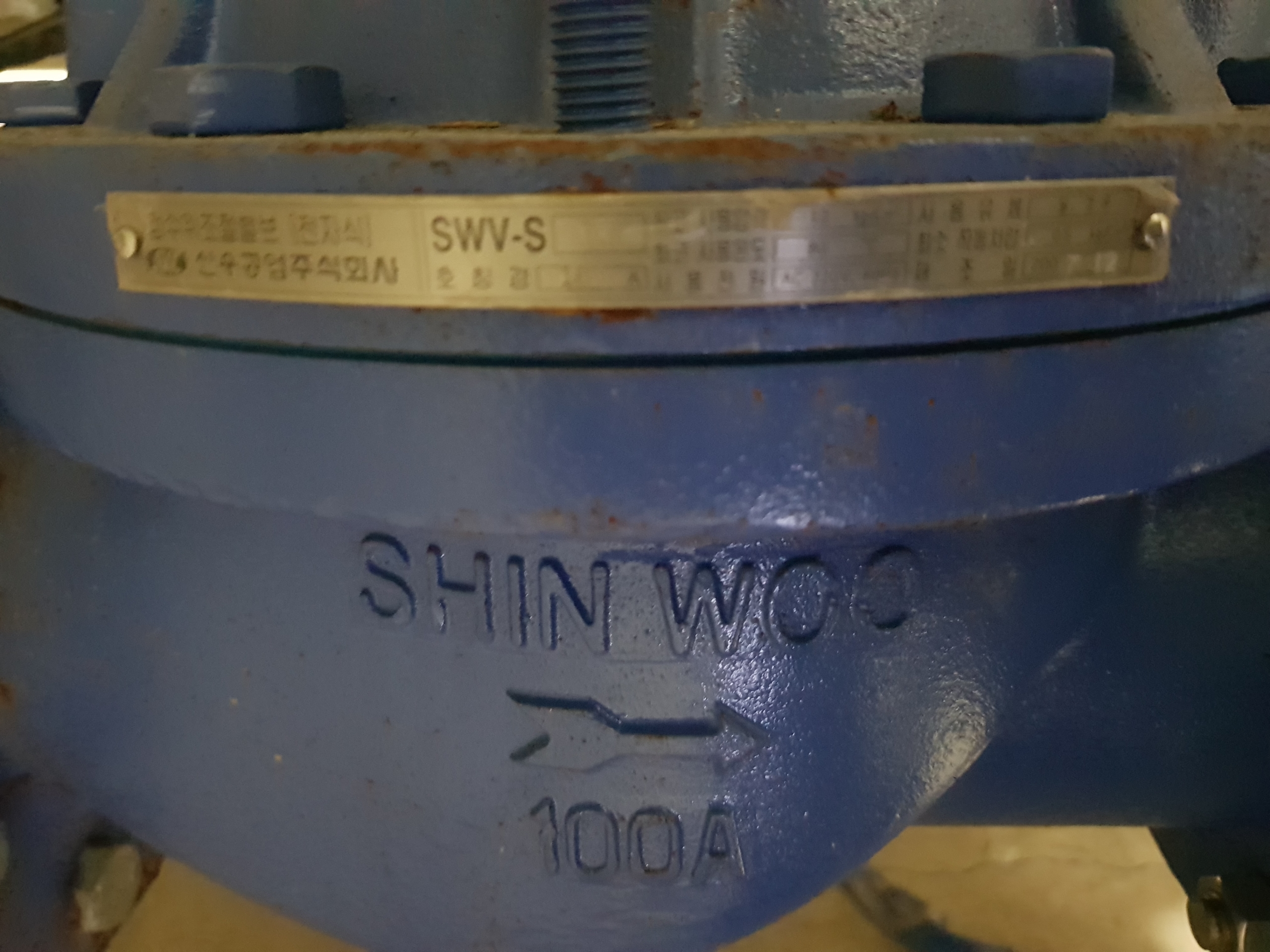

상부 케이싱을 보니 신우정수위조절밸브 전자타입 SWV-S12B형입니다

하부케싱에 구경은 100A라고 각인되어있네요





저희대승엔지니어링에서는

삼양정수위조절밸브 65A~150A

신우정수위조절밸브 40A~150A

신한정수위조절밸브 50A~200A

까지는 항상 차에 수리부품이 준비되어있어

빠른 응대로 사용자 불편을 최소하 해드립니다



먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음





마침 양평에 정수위밸브 교체 작업이 잡혀있어

저녁때 수리 작업을 진행하기로 했습니다

어제 백신 맞고 쉬지도 못하고 저녁늦께 까지 작업을 할수밖에 없네요

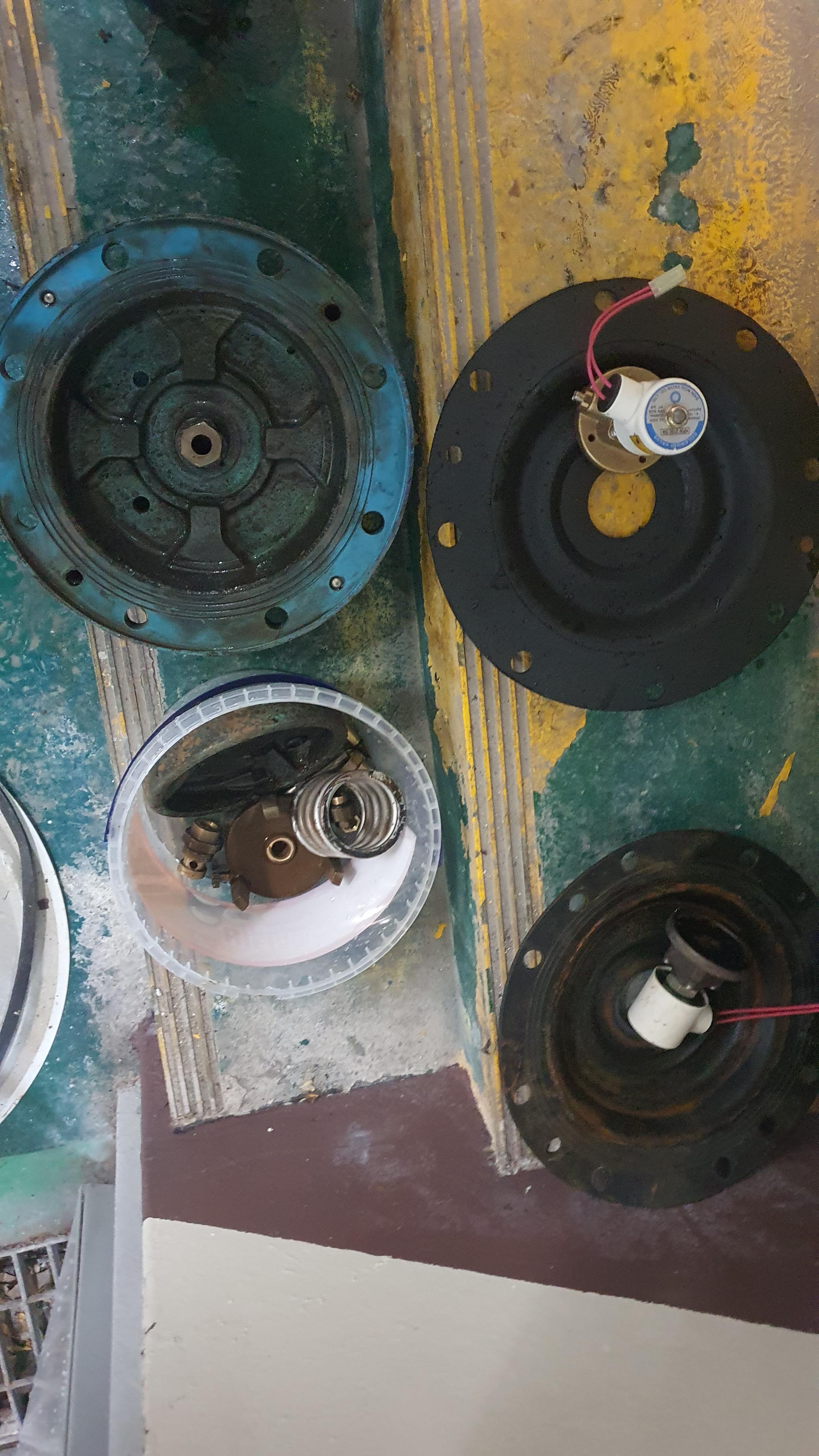

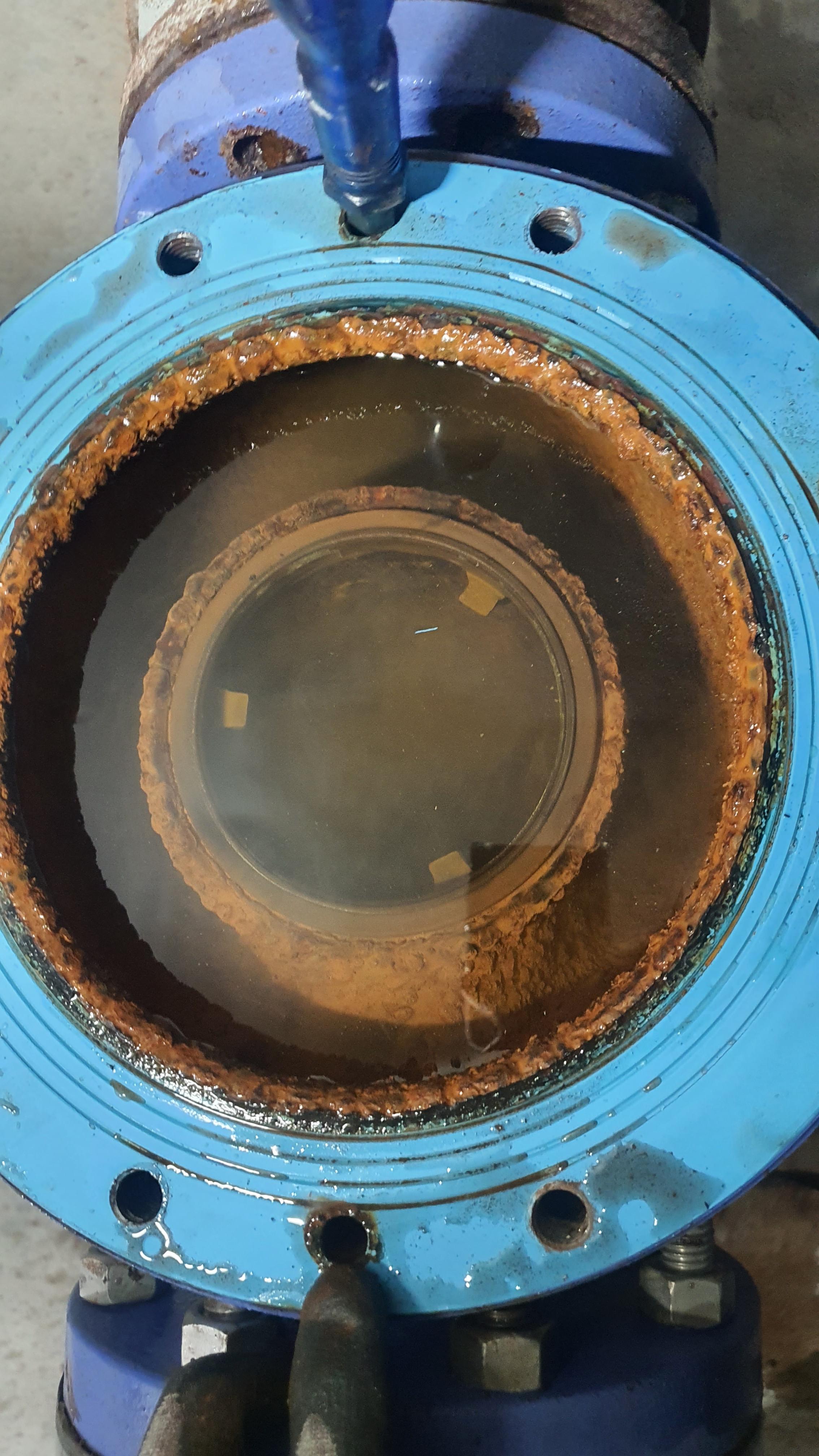

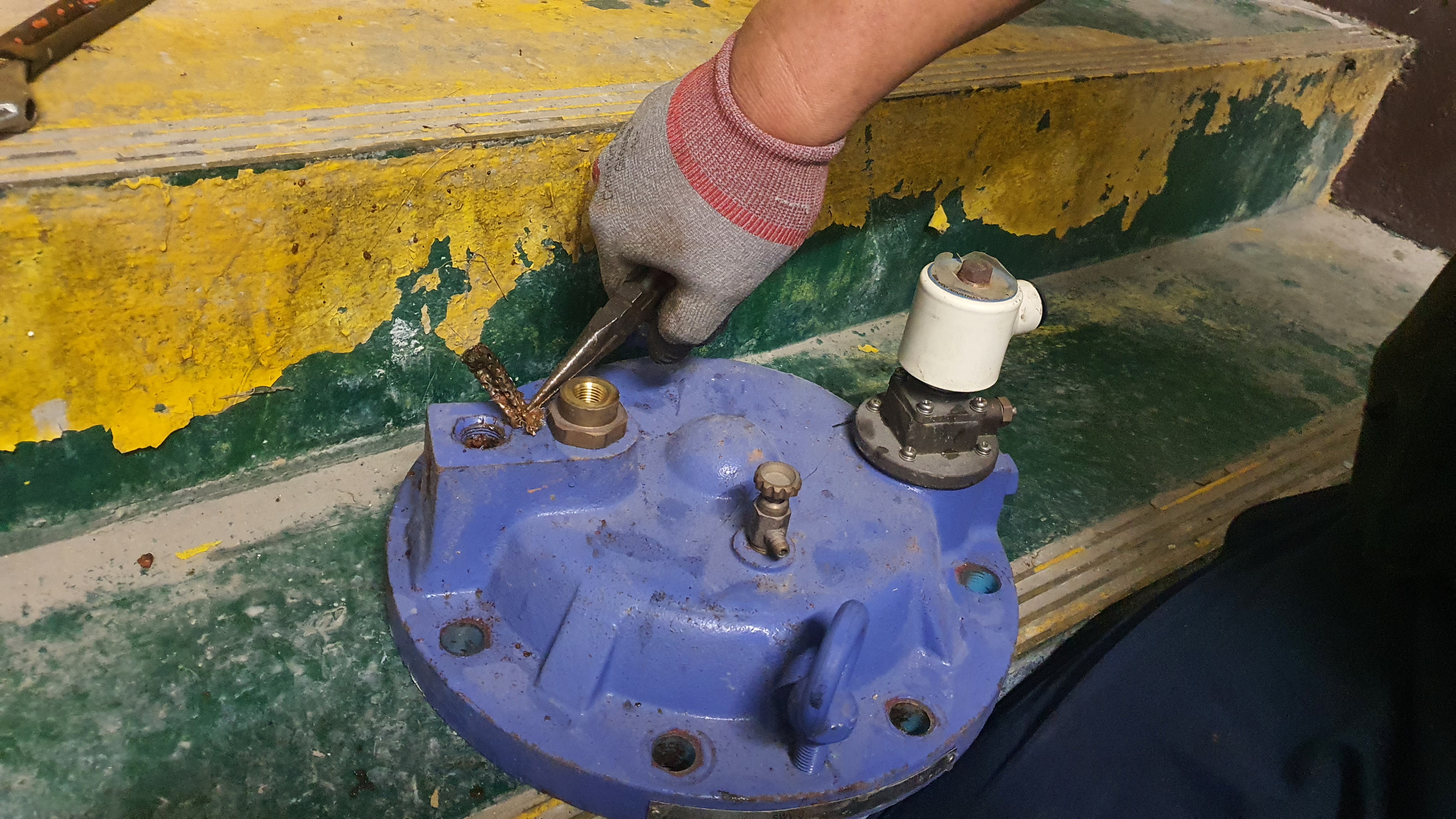

상부케이싱을 분리하니 부식이 장난이 아님니다

상부케싱으로 들어오는 곳은 완전히 막혀있습니다

상부케이싱에 있는 스크린도 완전지 막혀서 나오지 않아 겨우겨우 빼냈네요

니들밸브 도 완전히 막혀있습니다

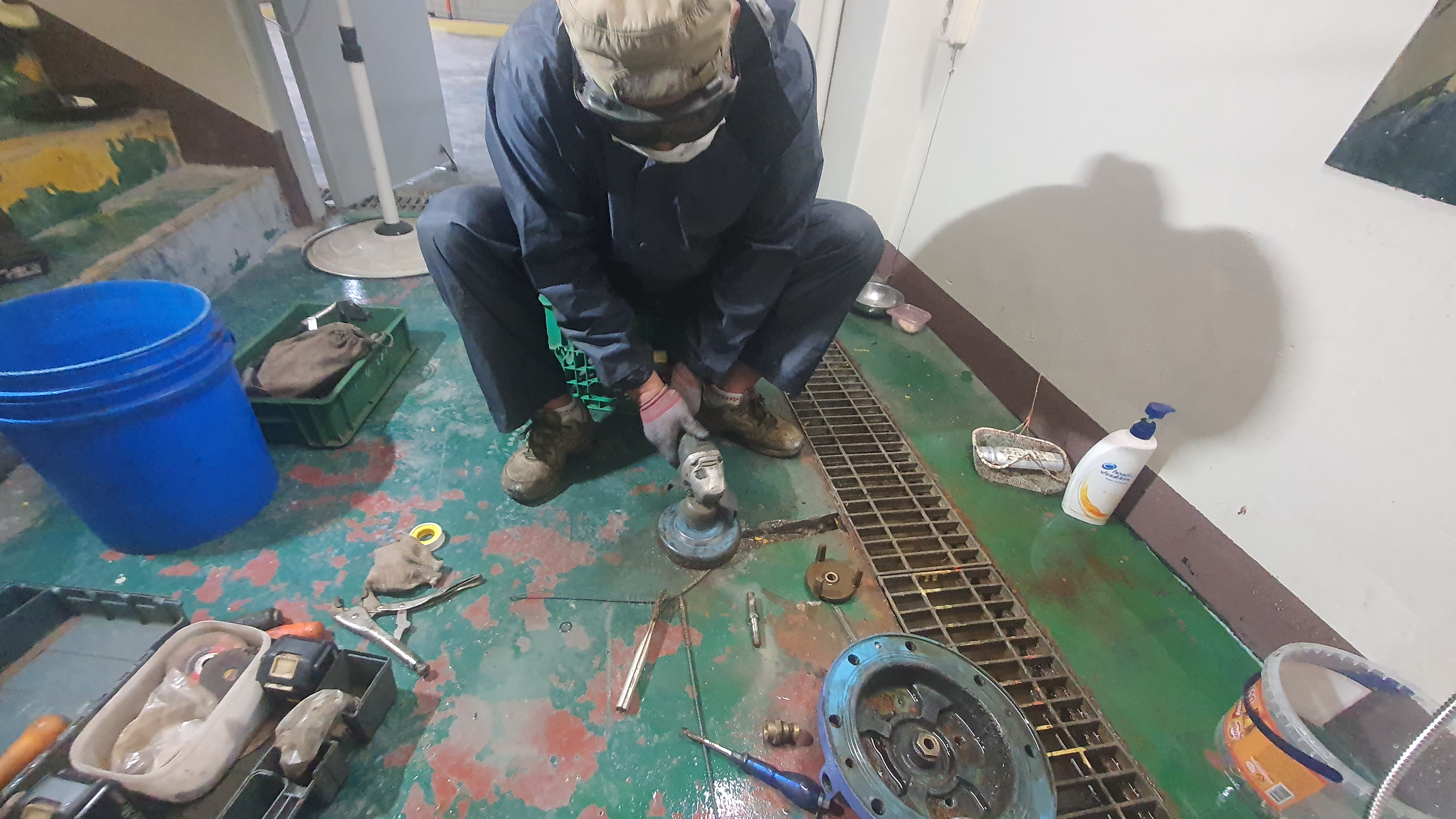

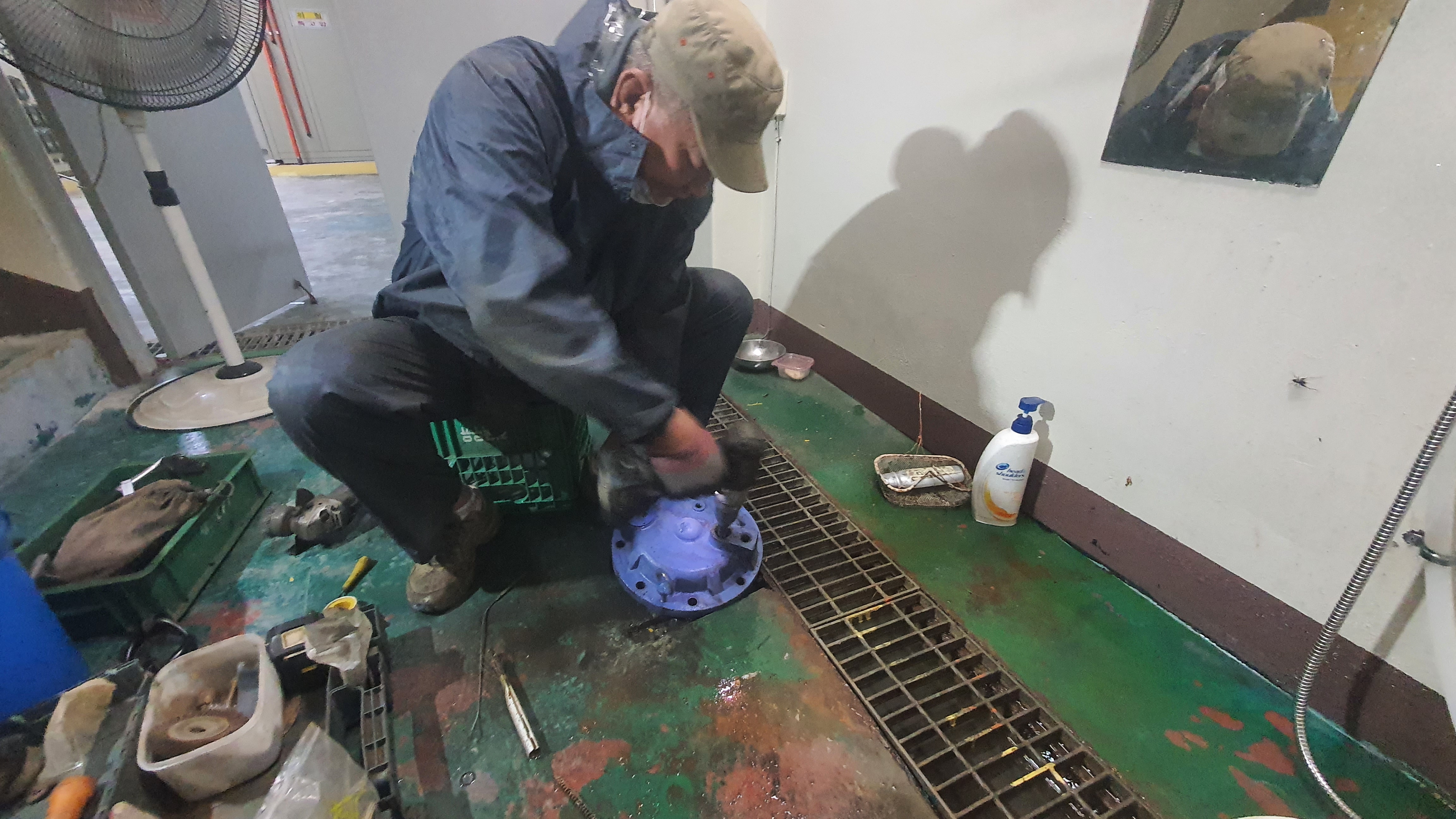

비옷으로 갈아입고 크리닝중

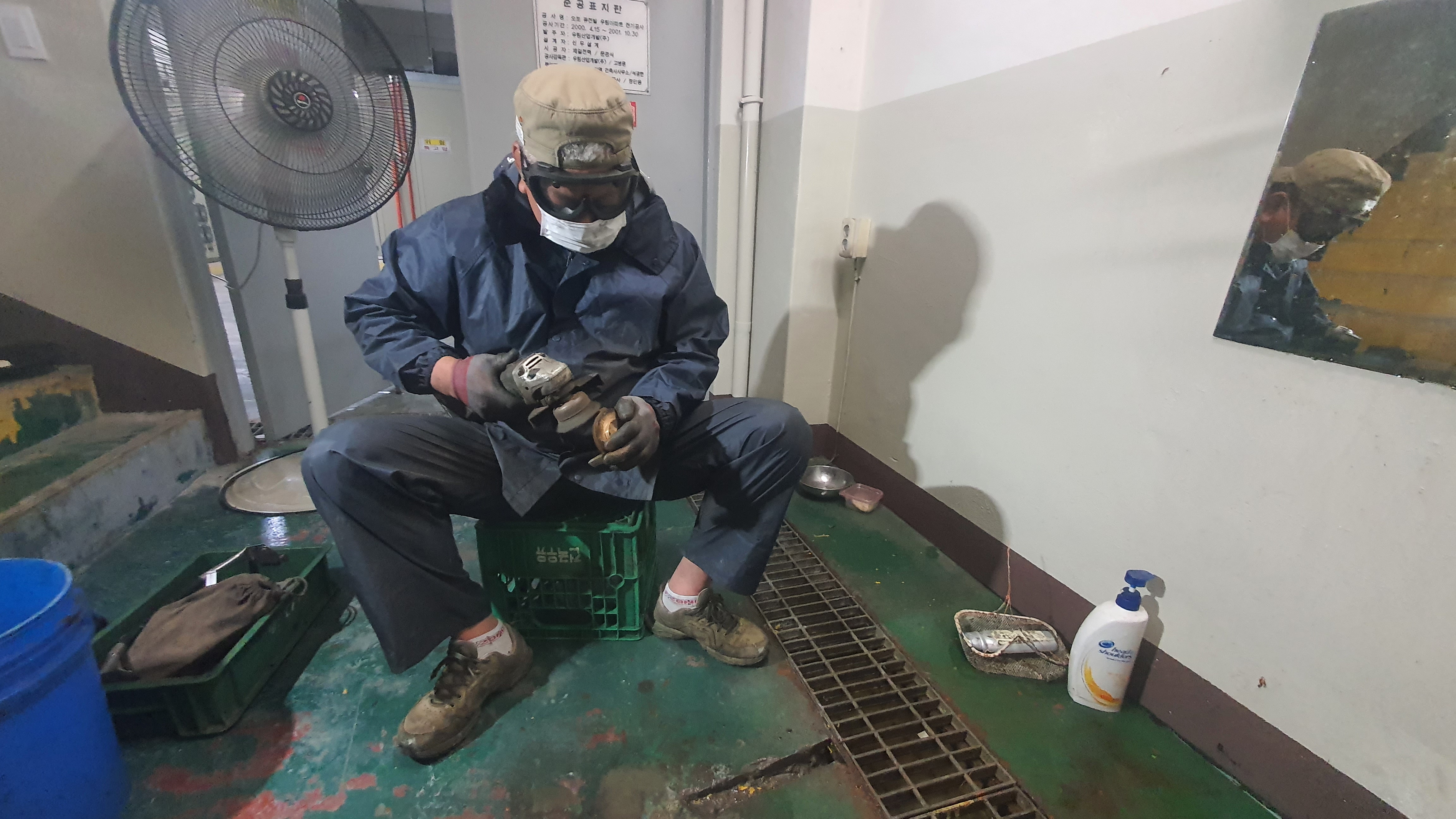

다이아후램 디스크도 크리닝

다이아후램 스탬도 꼼꼼히 크리닝합니다

숨어있는 부분까지 완전히 구멍을 크리닝해야합니다

상부케이싱 올크리닝 다이아후램미처 솔레노이드밸브교체

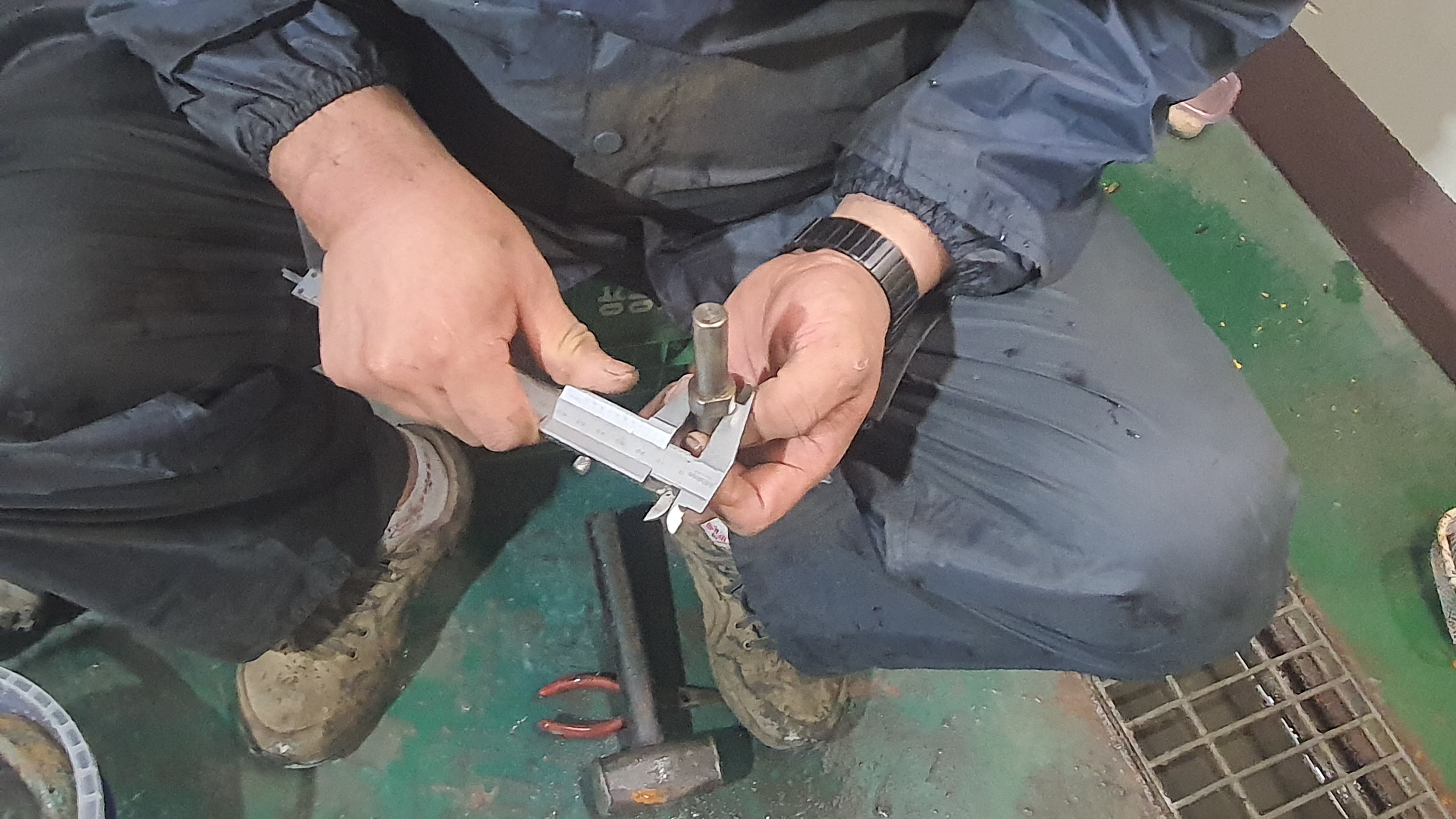

스탬 측정및 오링교체

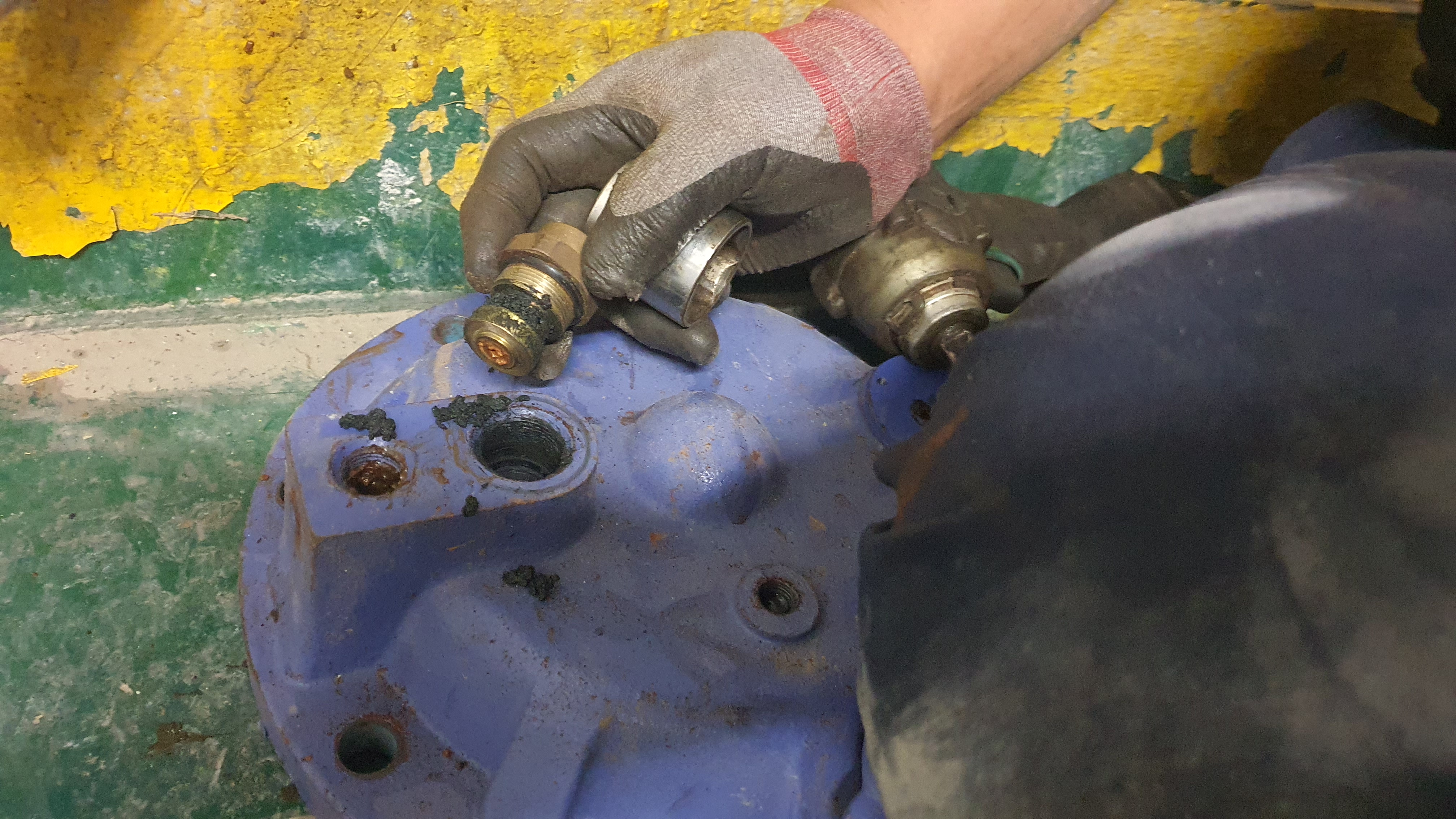

니들밸브 측정및오링교체

하부케이싱 크리닝

후래씽



다이아후램 조립

상부케이싱 조립및 후래씽

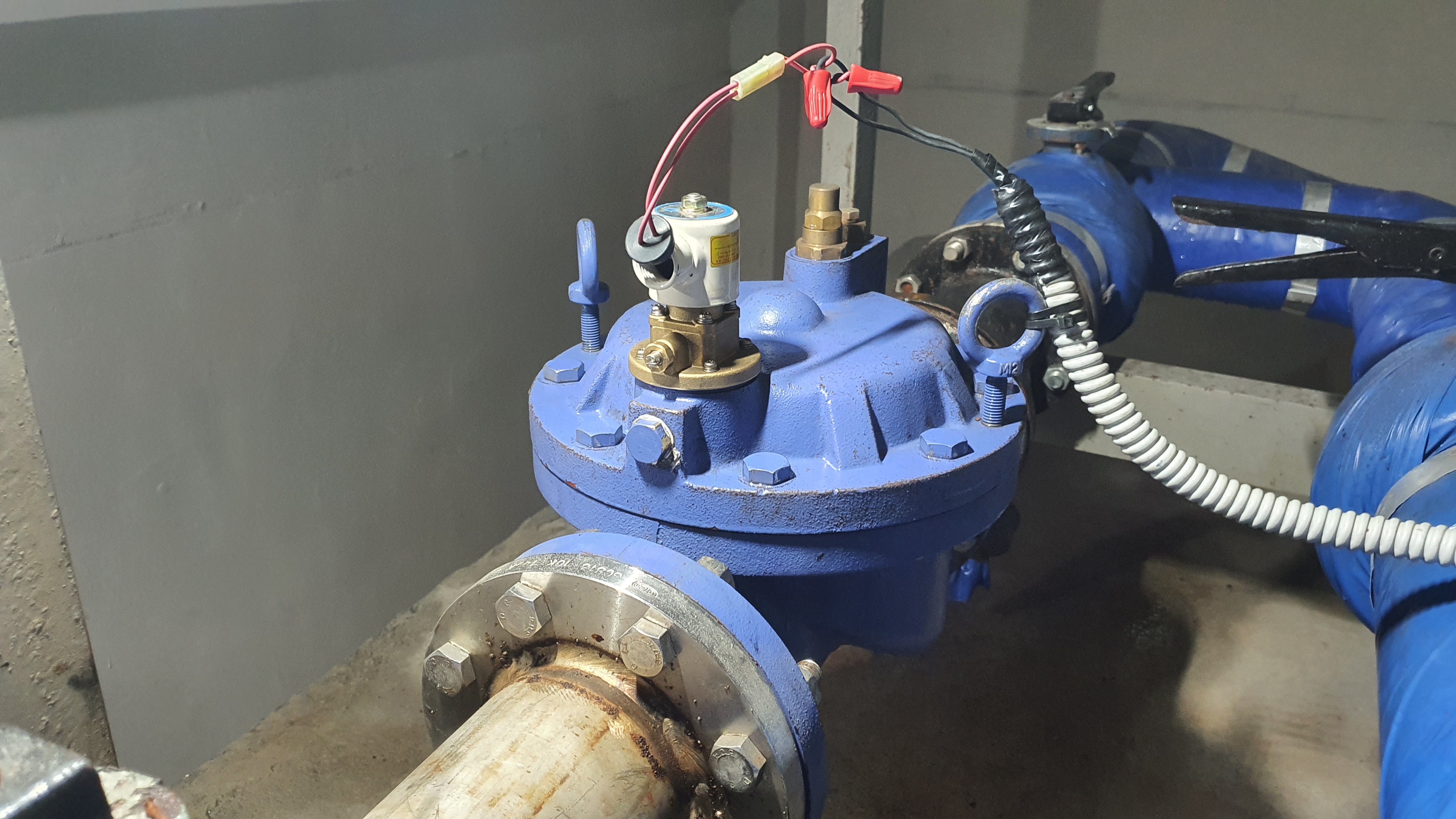

니들밸브및 솔레노이드밸브조립 시운전
