부천에 있는 모 상가건물입니다ㅏ
수중펌프 공장을 통해 저희 대승엔지니어링을 소개 받고
방문하여 문제점등을 이야기 듣고 배관수정및 수중펌프 교체 작업을 진행하였습니다
기존펌프는 대아기계펌프 수중펌프 DSM 3마력2극 80A 대영파워펌프 수중펌프DWE-22B 3마력2극으로 교체
배관 기존 강관에서 STS304 펌프및 배관 체크밸브 이상시 수리및 교체가 용이하도록 버터플라이 밸브를 부착하였습니다
특별한게 아니라 차단밸브가 기본으로 있어야하는데 없었습니다

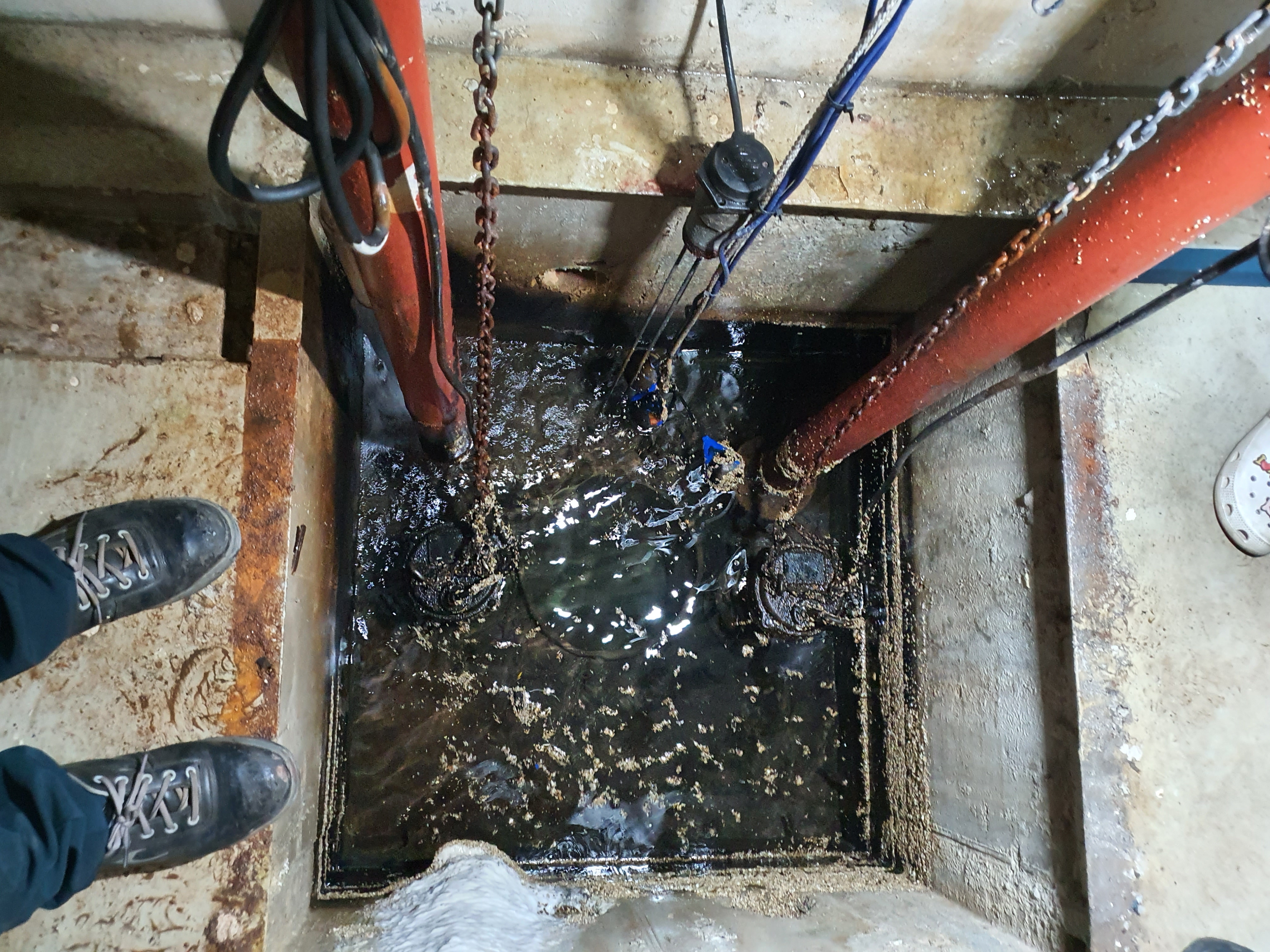

집수정에 지하수가 유입되고 있어 자주 작동한다고 합니다

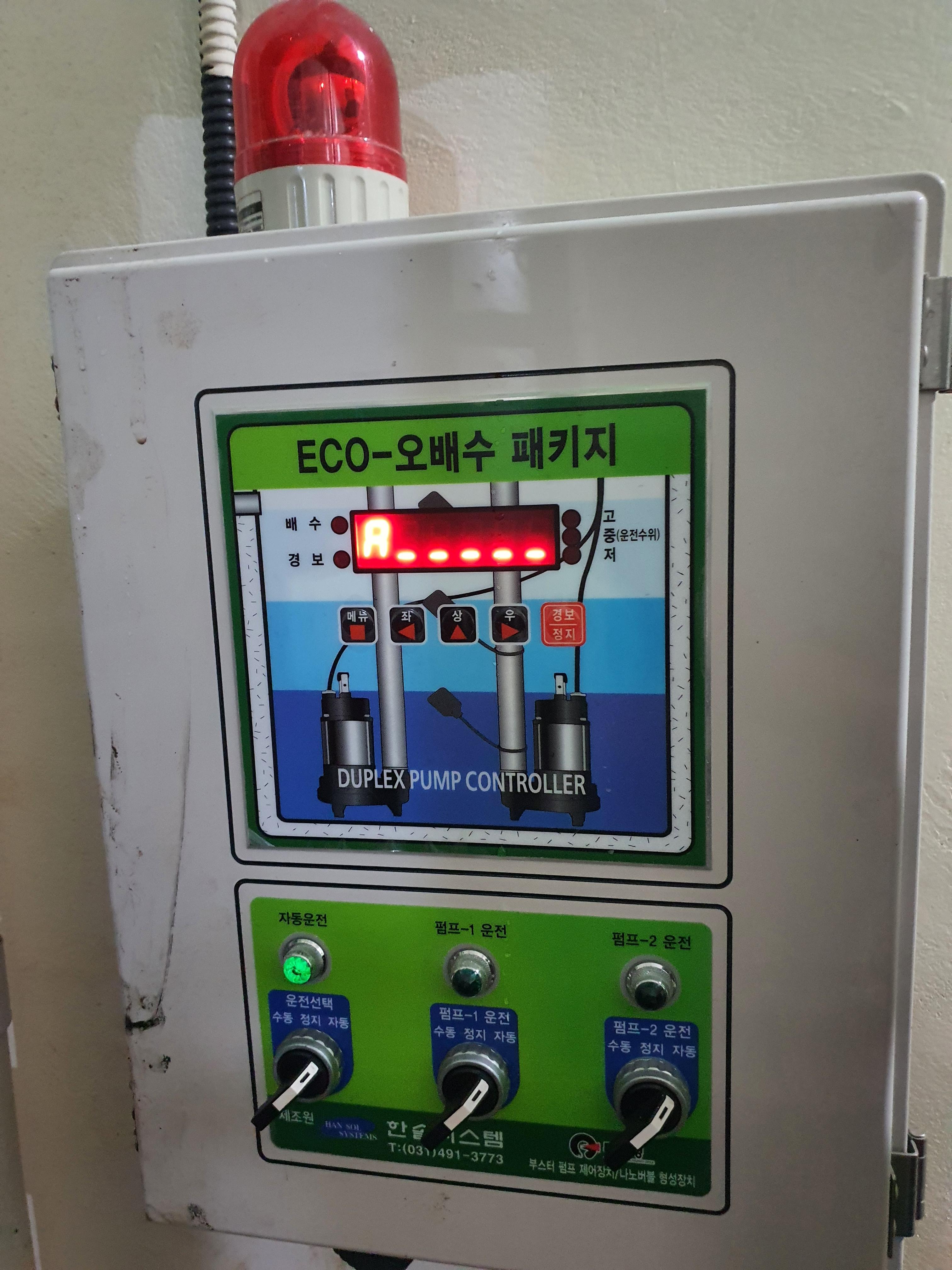

판넬입니다 에고간이정화조 용을 사용했네요
괜찮은 판넬입니다 교번제어 순차제어 이상시 알람발생도 됩니다
중요한건

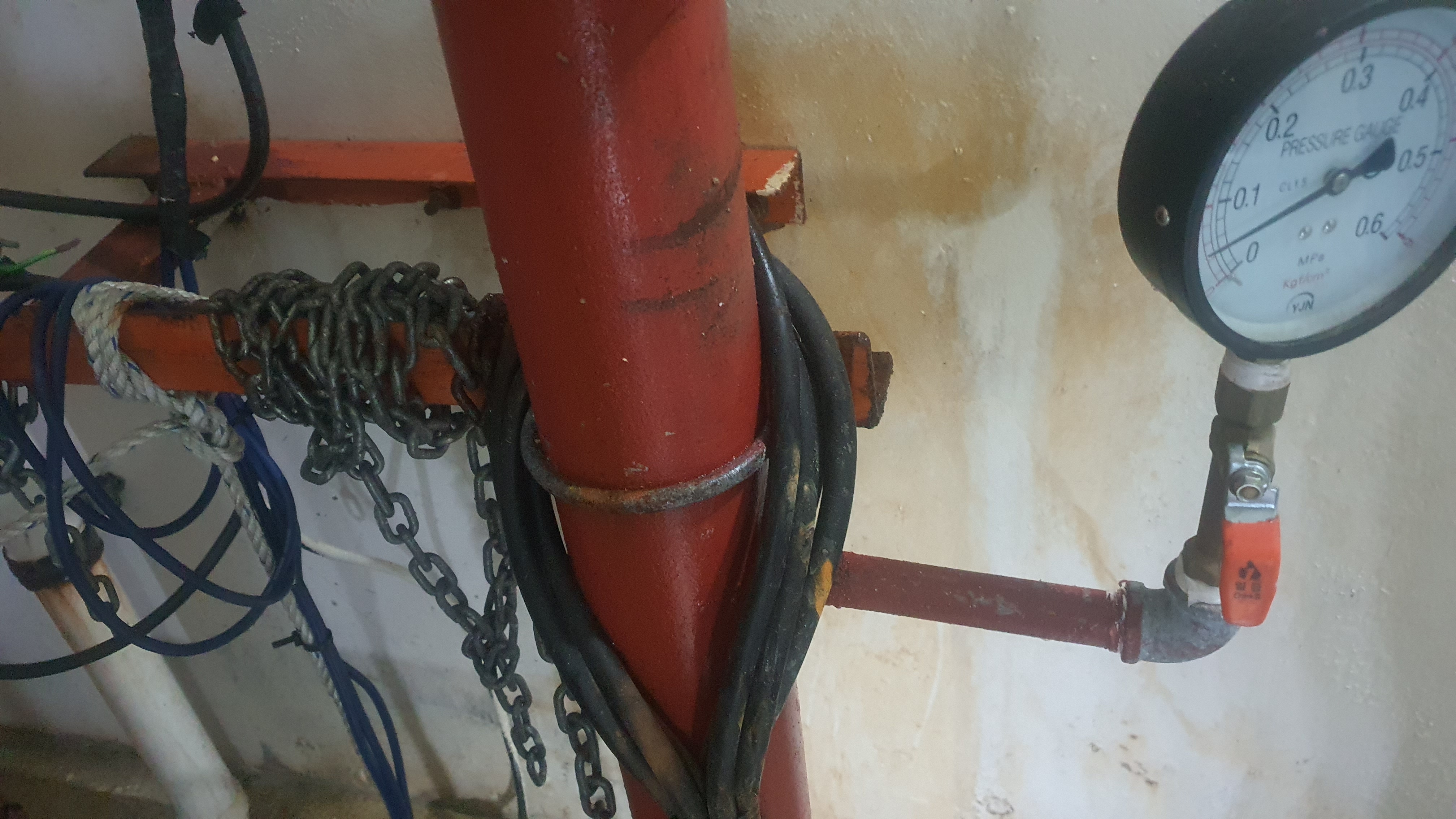

밸브 또는 배관이상시 차단밸브가 없다는겁니다
상당히 심각한 오류가 있습니다

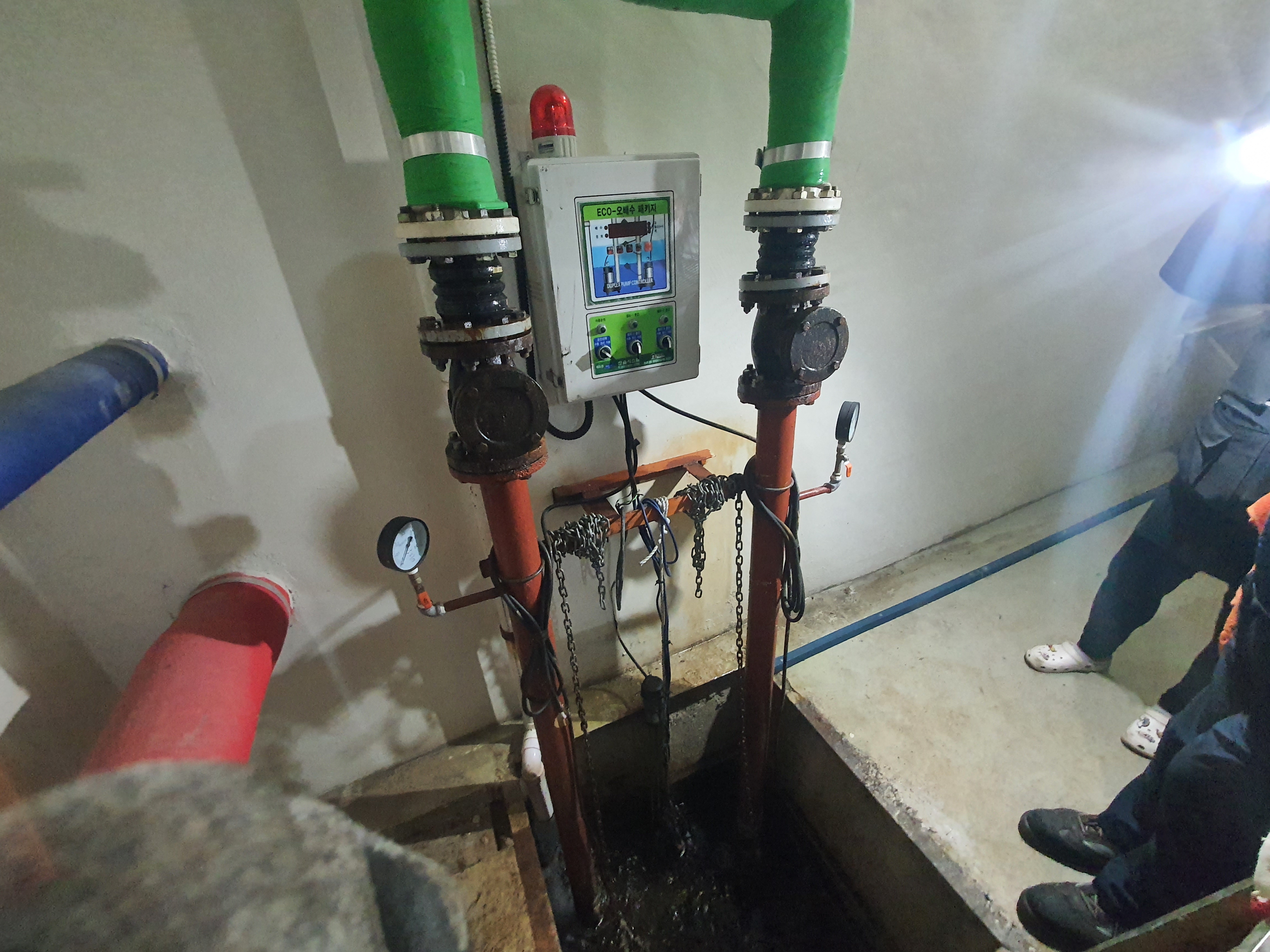

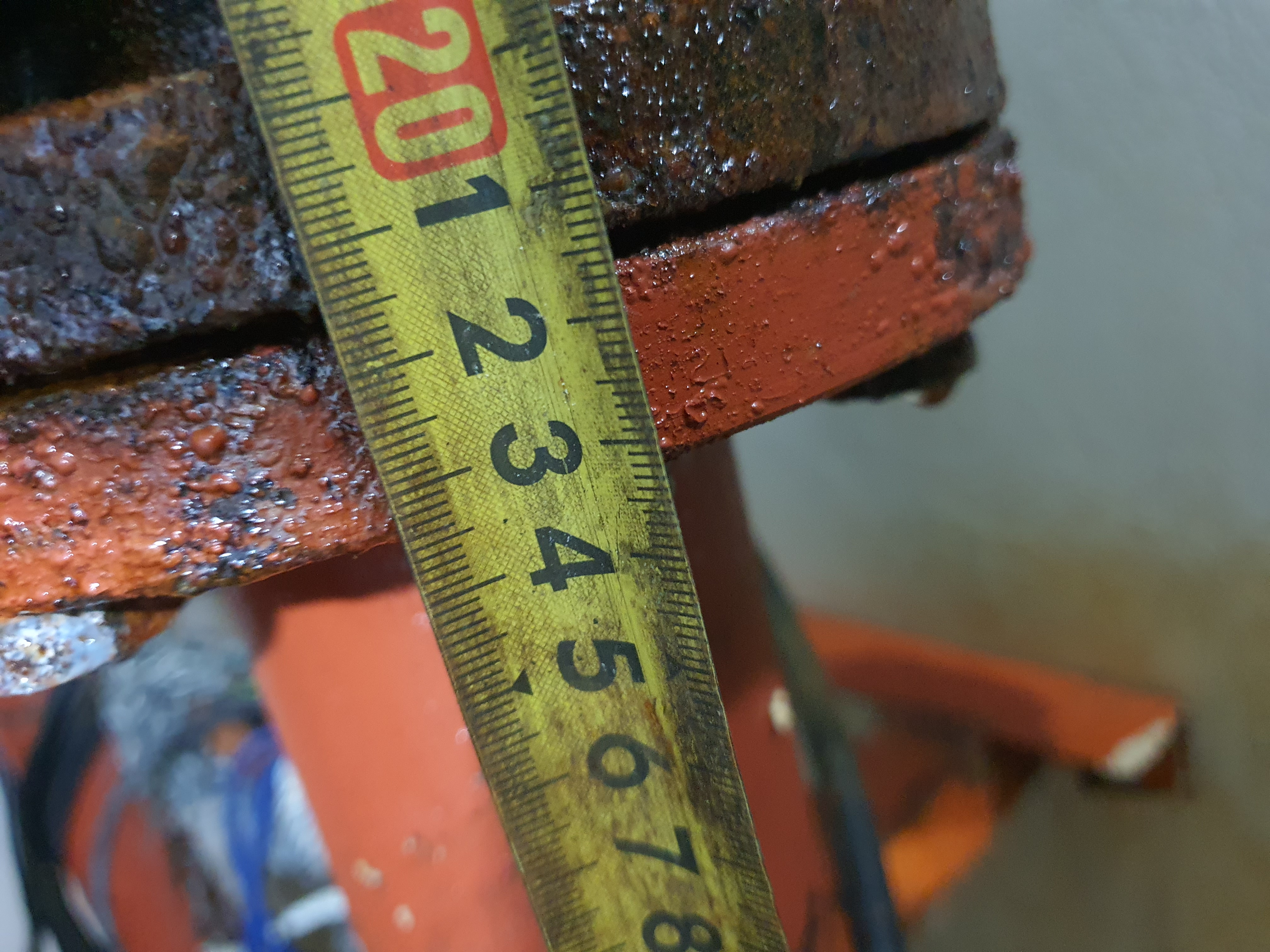

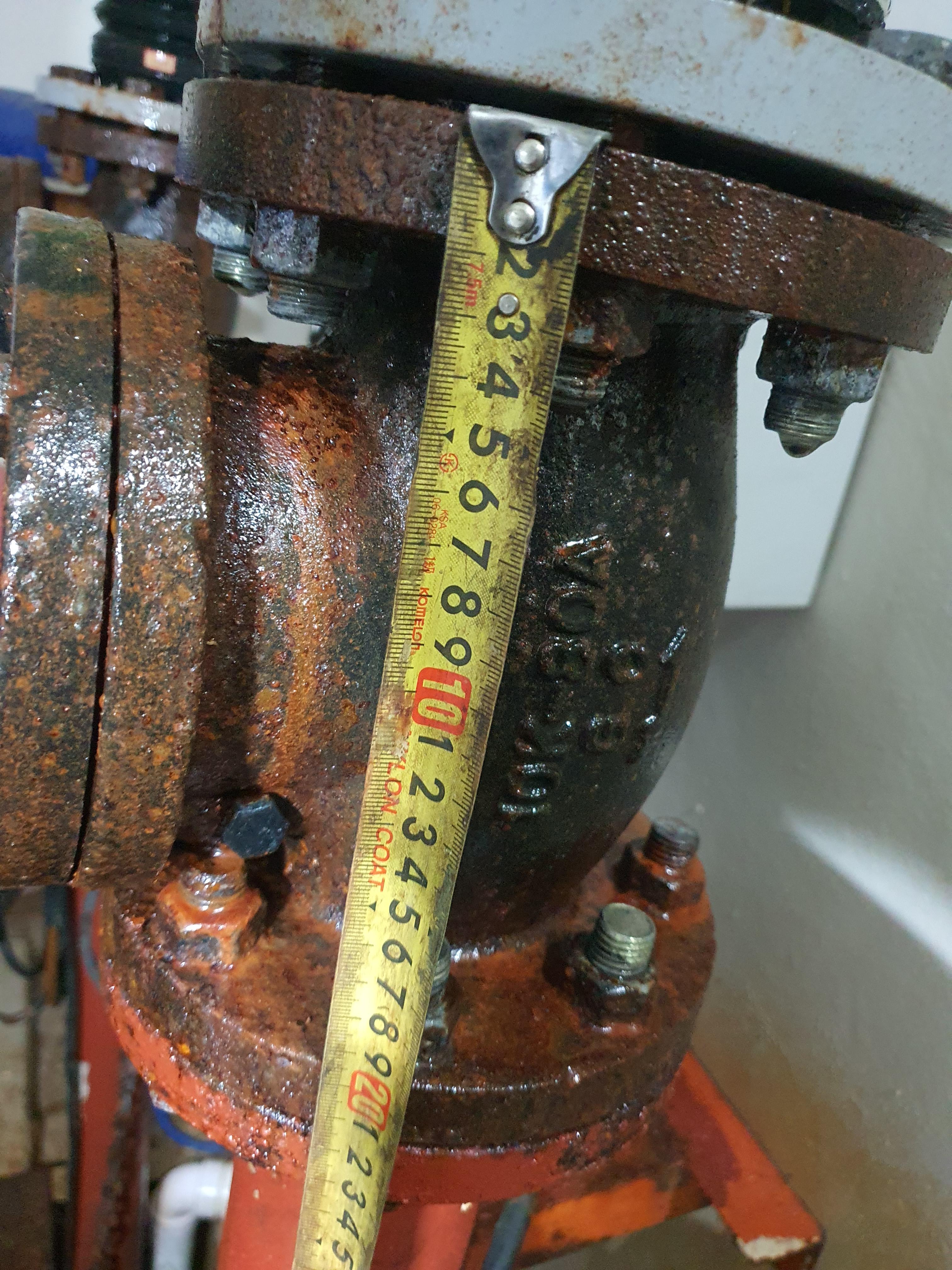

전체적인 길이및 부분길이를 측정합니다
한솔 에코 오배수 패키지 콘트롤입니다

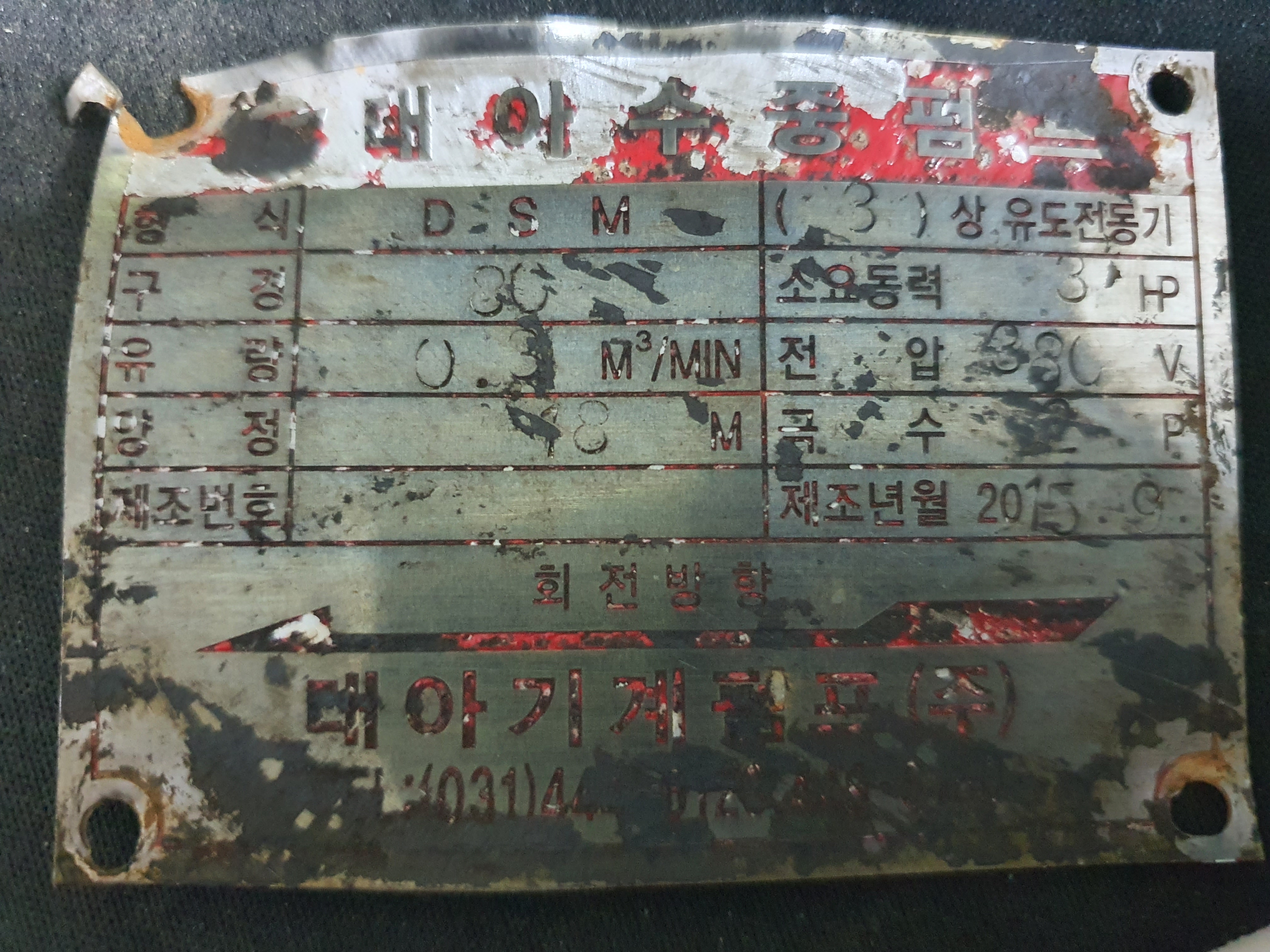

기존 설치된 펌프는 대아기계펌프 입니다 3마력2극 배수용 DSM 80A

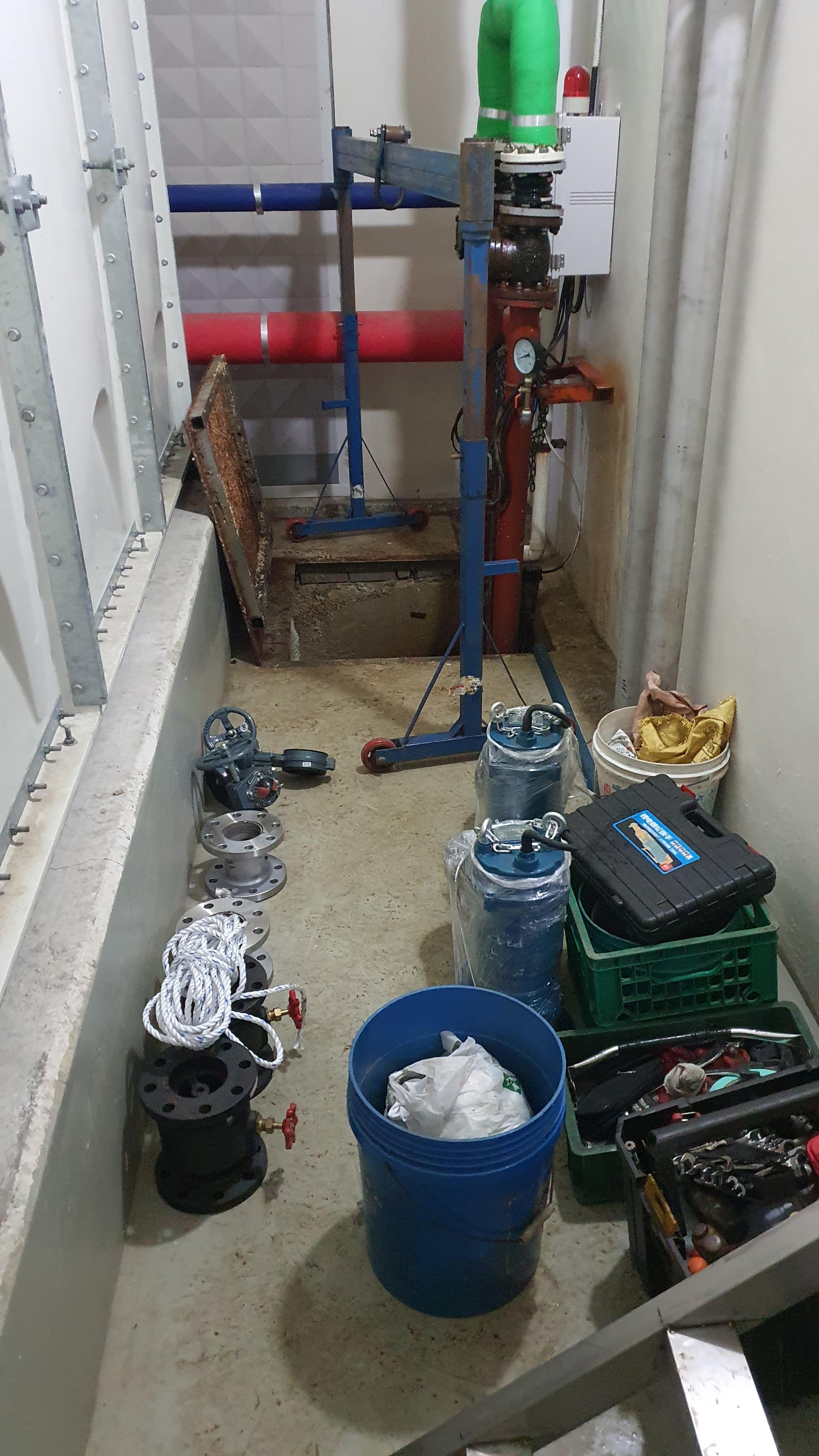

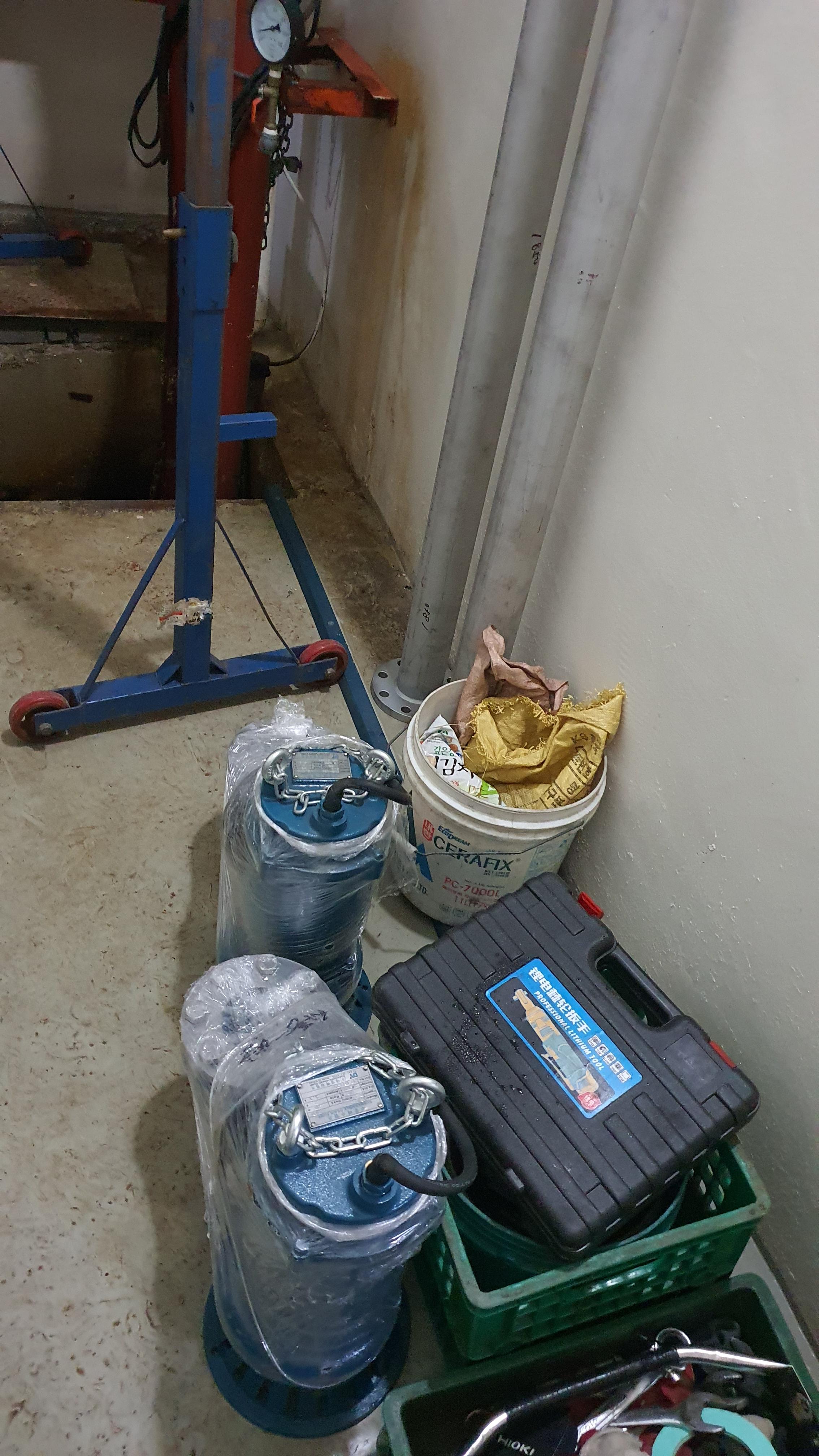

교체작업을 준비합니다
차단밸브가 없어 신중히 해야합니다

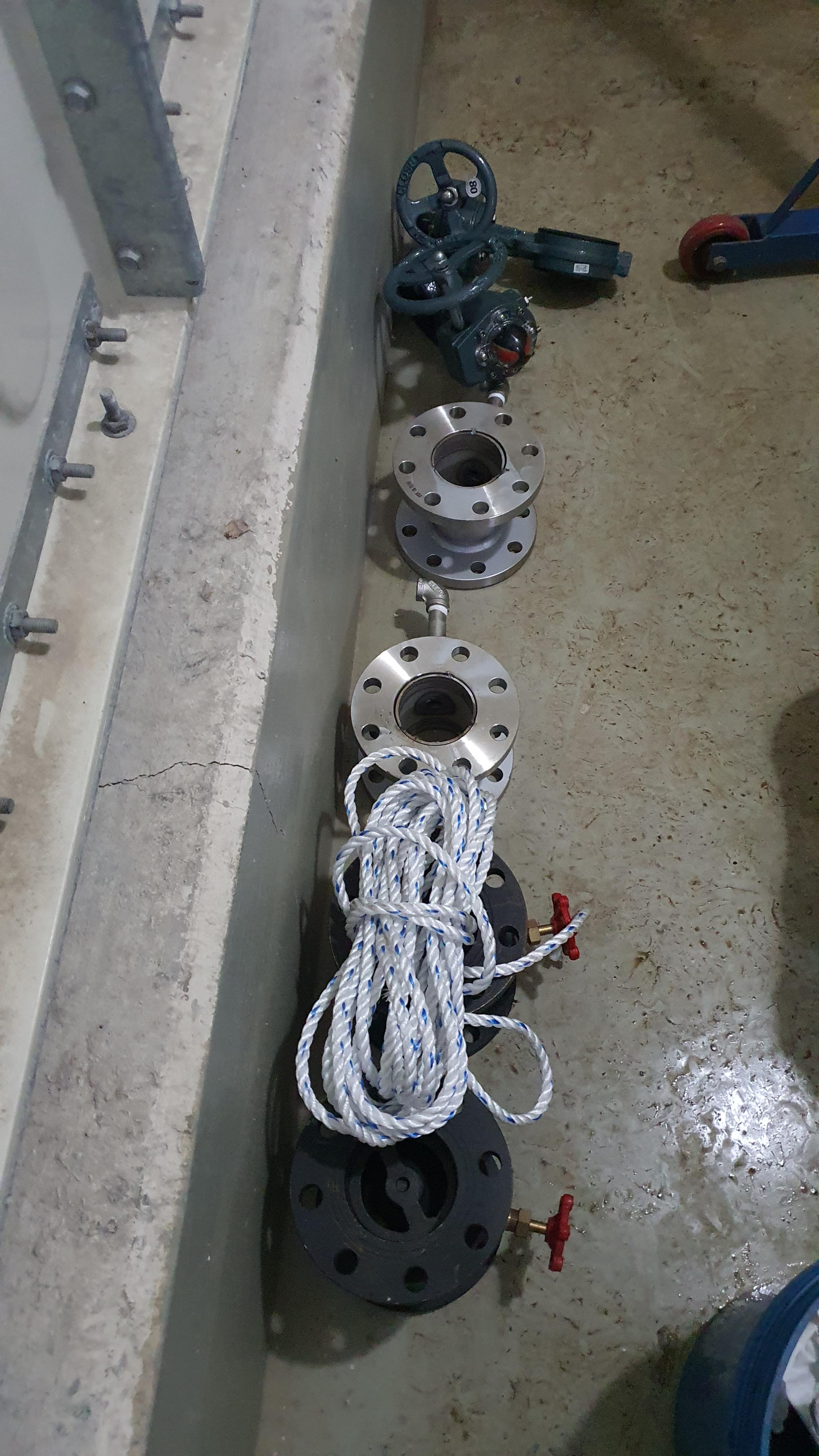

차단밸브를 기어식 버터플라이 밸브로 신규설치 체크밸브는 기존 스윙체크에서 스모렌스체크밸브로 변경하여 수중펌프 정지시 워터햄머 발생을 최소하 했습니다

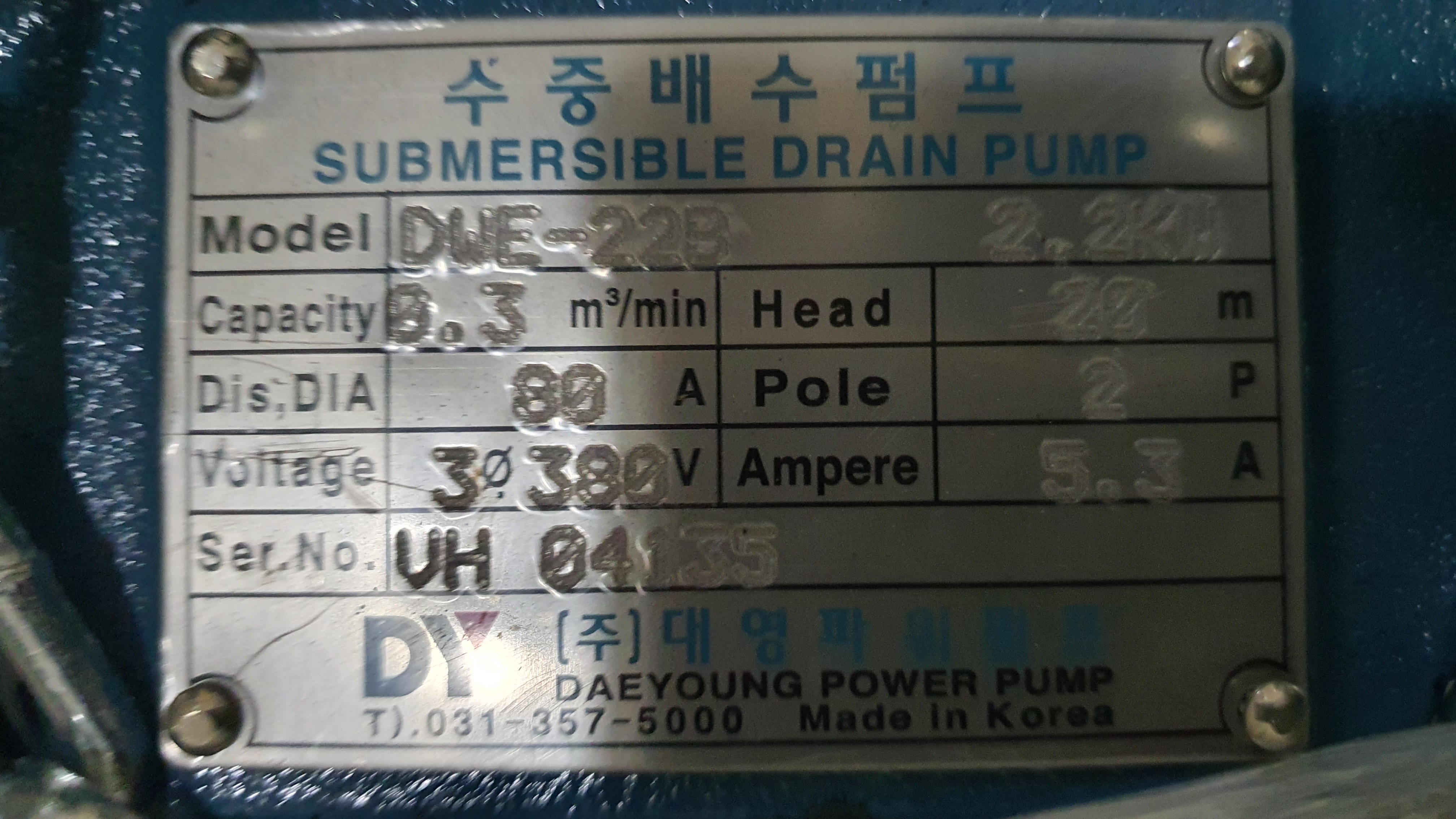

수중펌프는 대영파워펌프 DWE-22B 모델을 사용했습니다

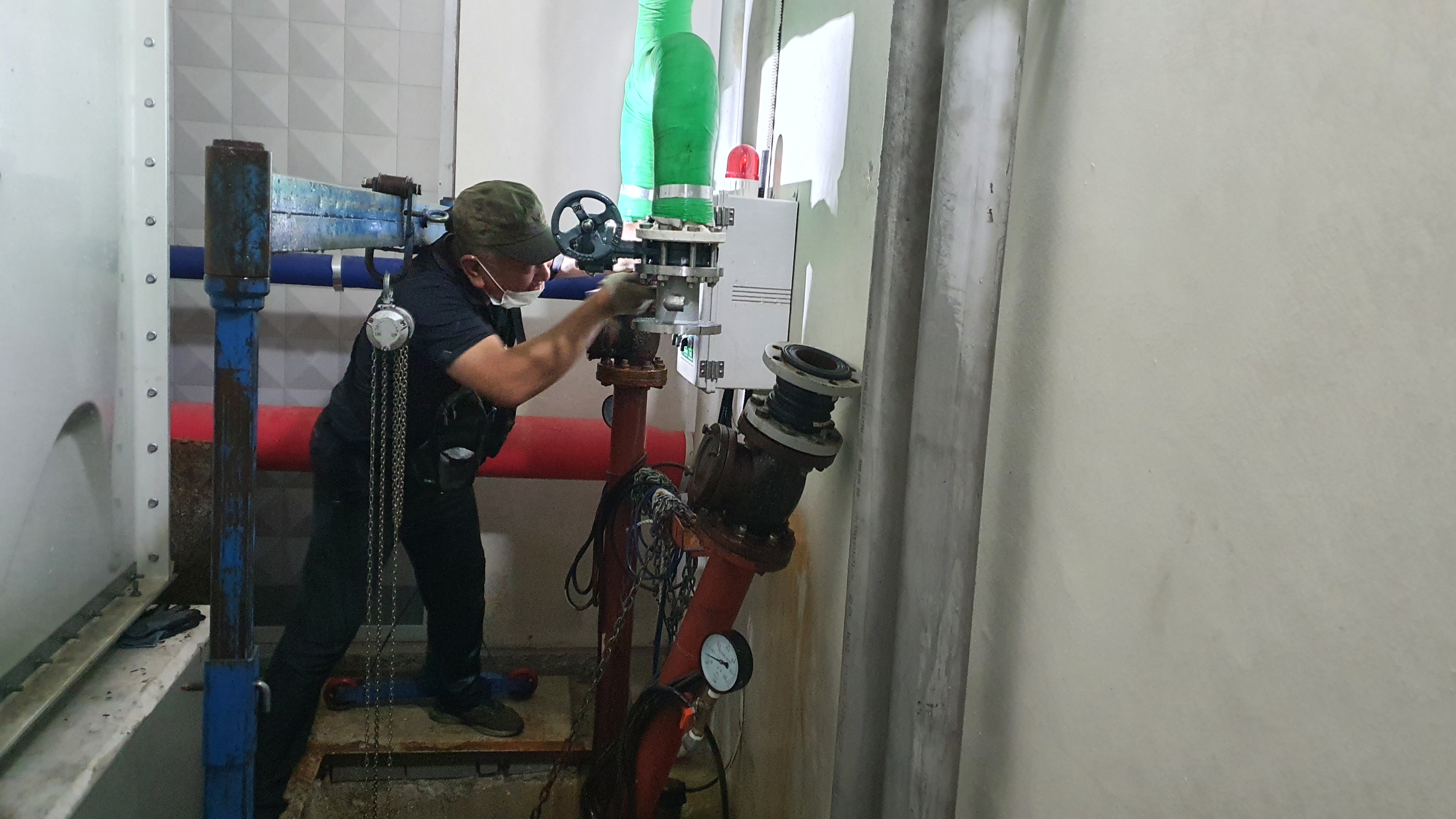

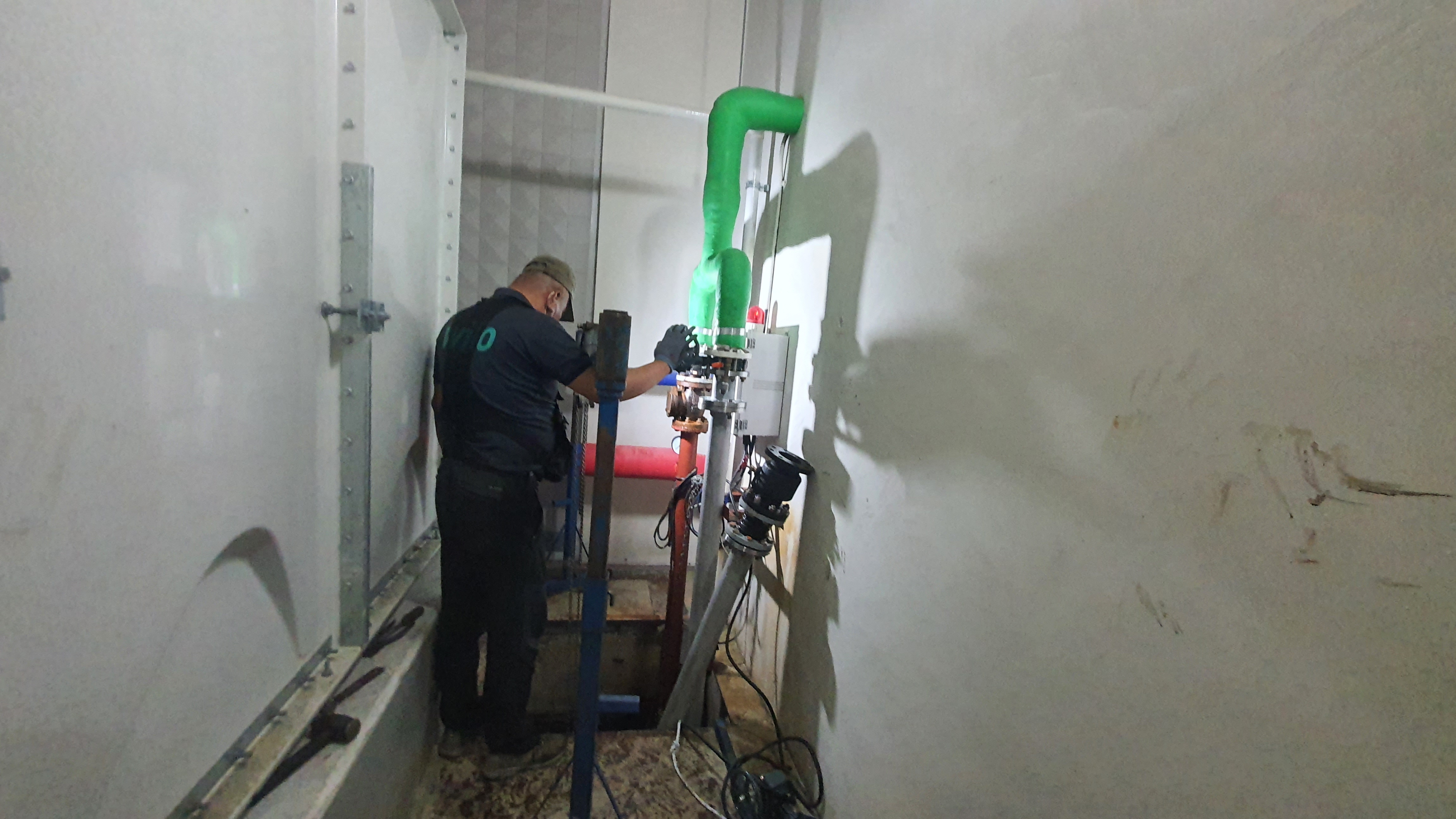

배관을 분리 하고있습니다

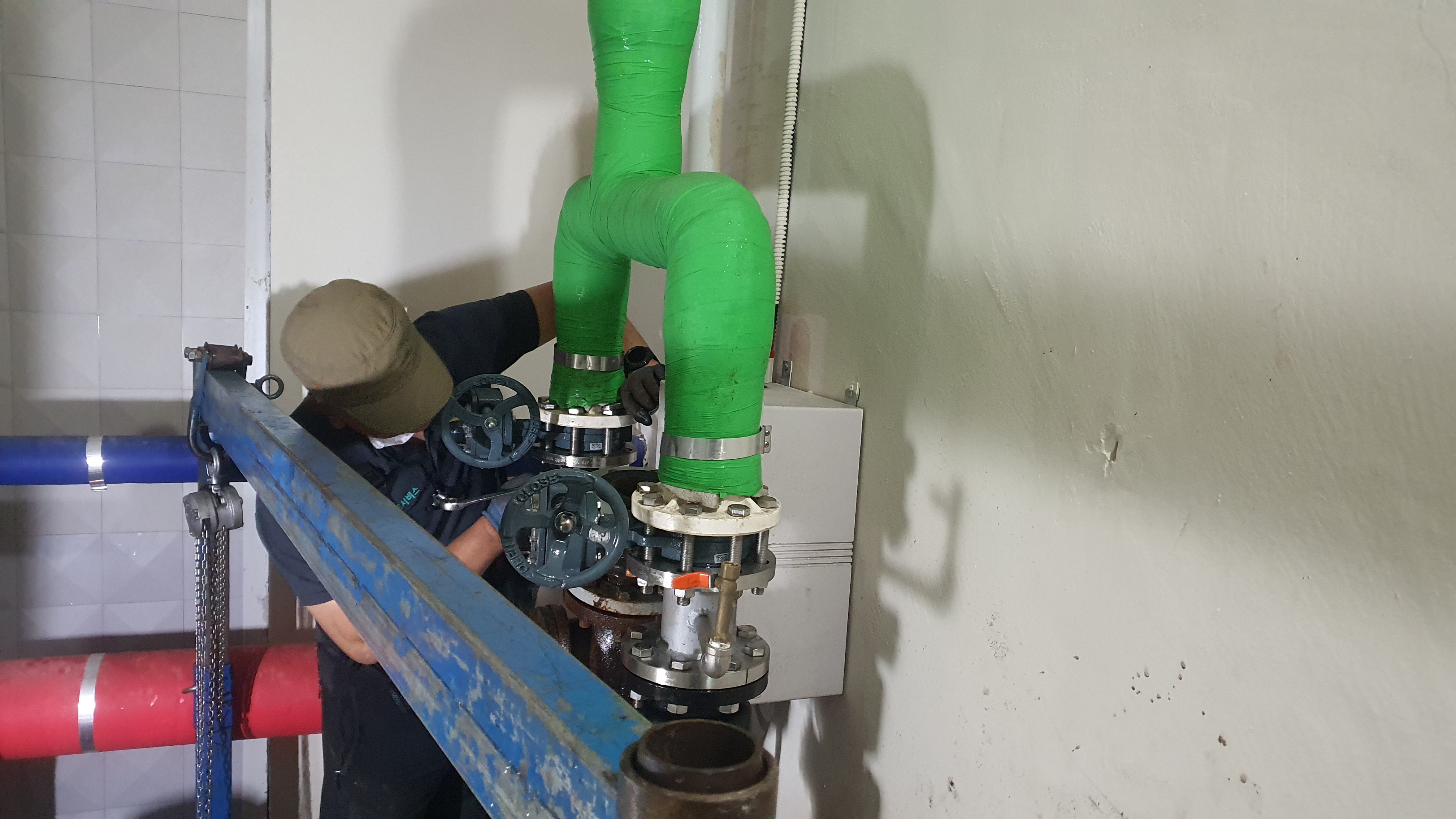

물벼락을 맞으면서 기어식 버터플라이밸브와 단관을 설치합니다

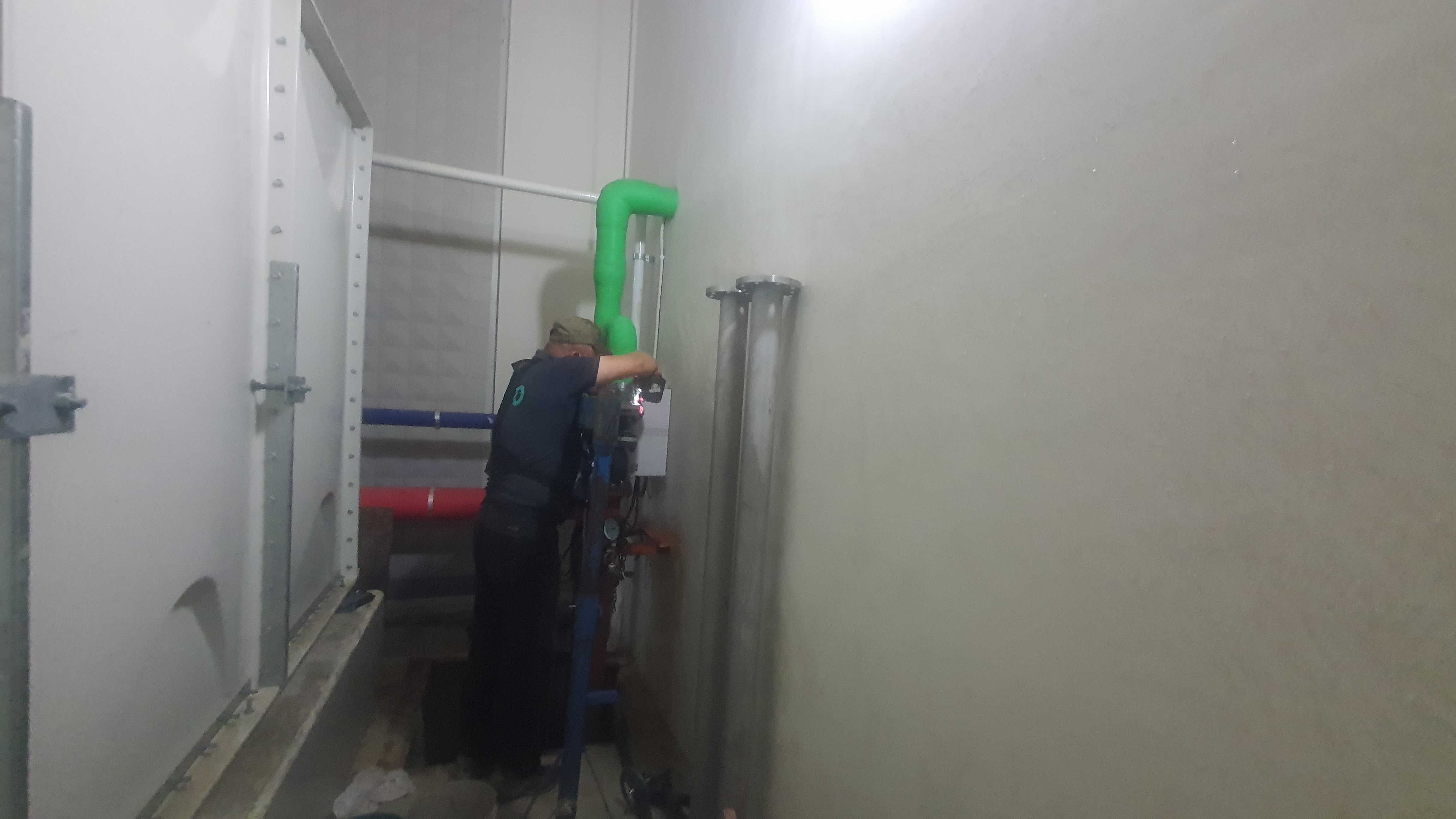

수중펌프와 STS304 배관을 연결 고무콘넥터도 연결합니다
반대쪽도 작업중
다시 반대쪽도 균형을 맞추고

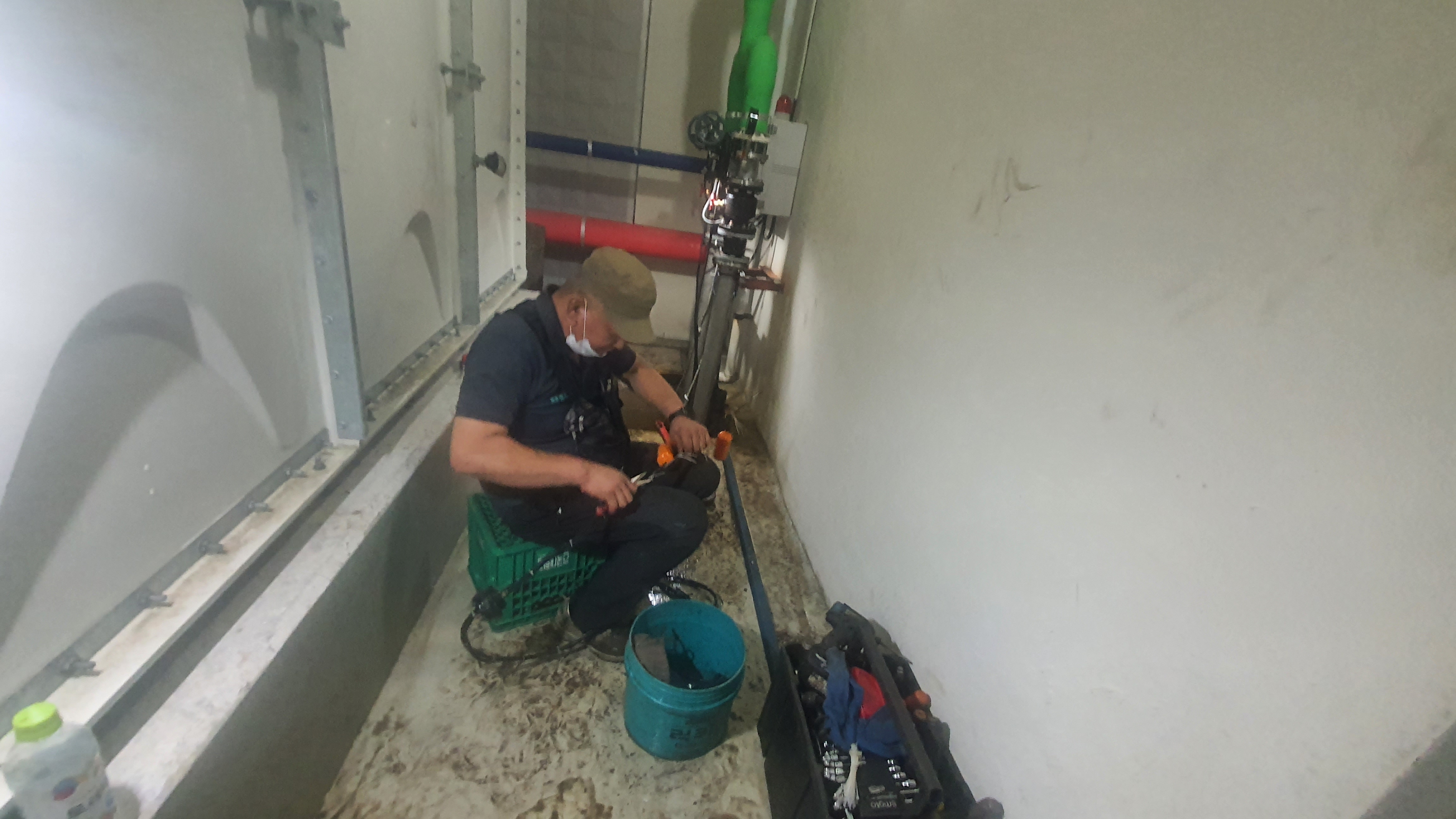

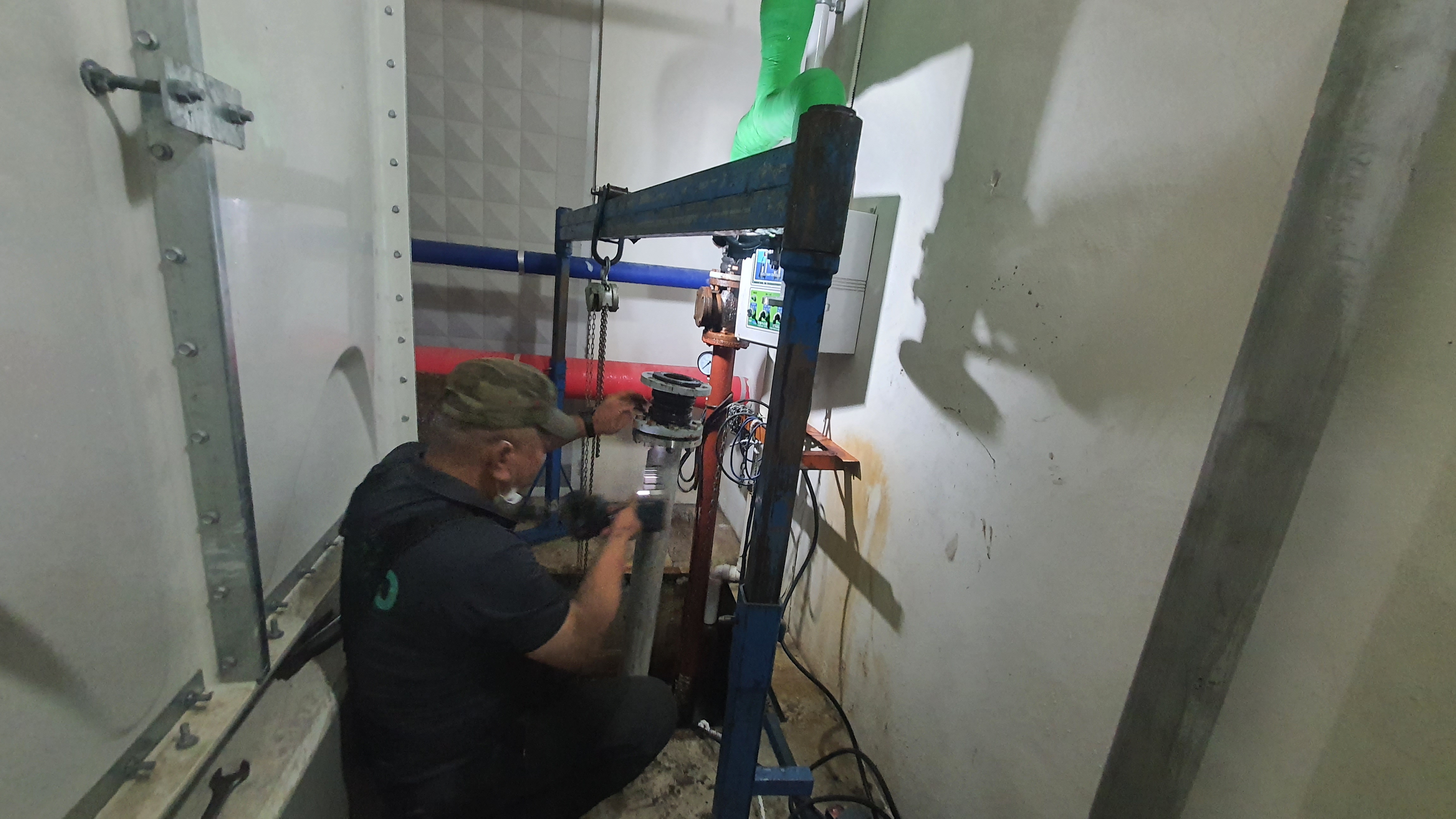

펌프 설치후 자동제어 점검및 센서교체중

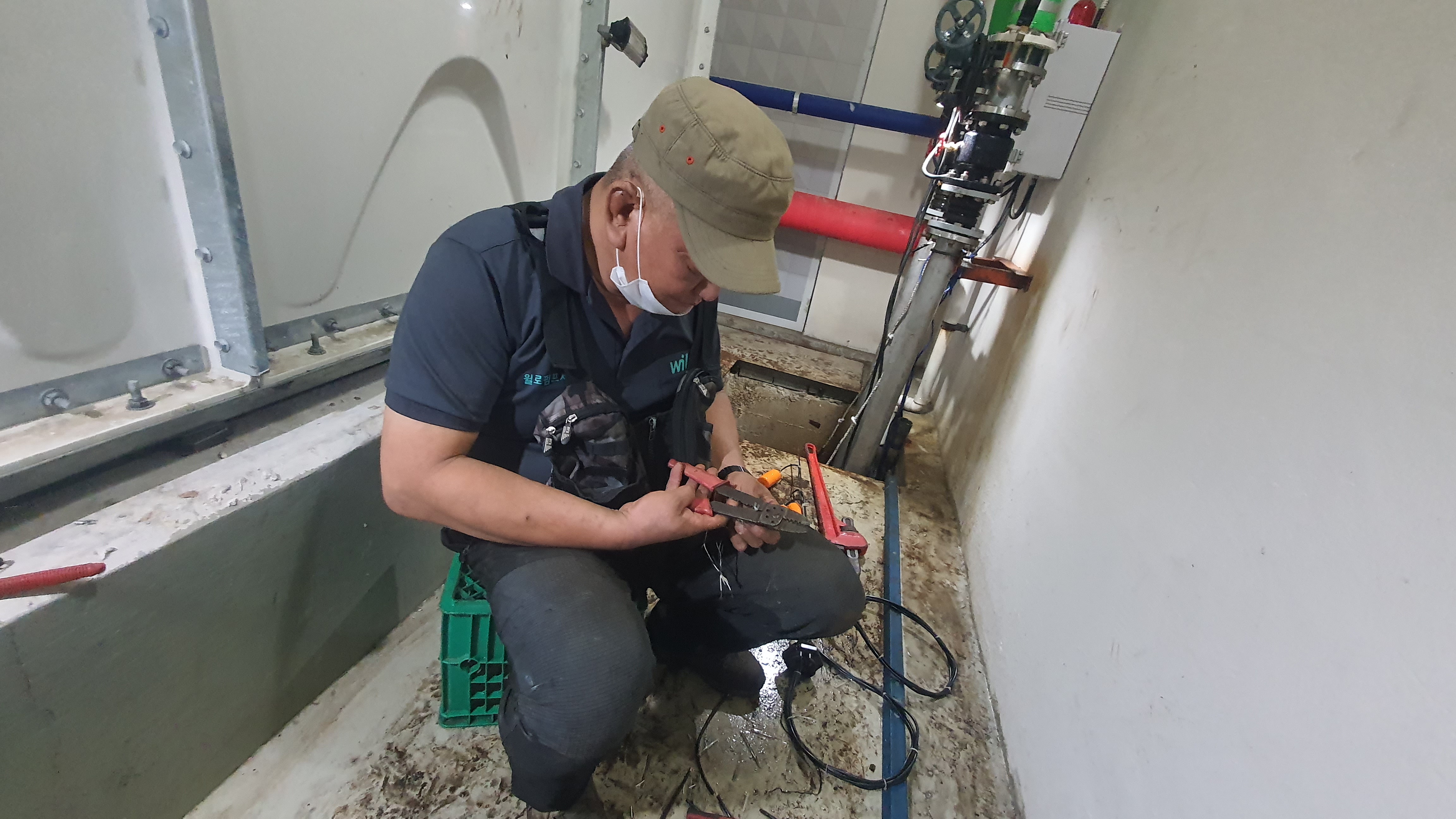

일일이 터미널로 꼼꼼하게
교체한 오뚜기센서를 작동시켜 자동이 제대로 되는지 점검합니다

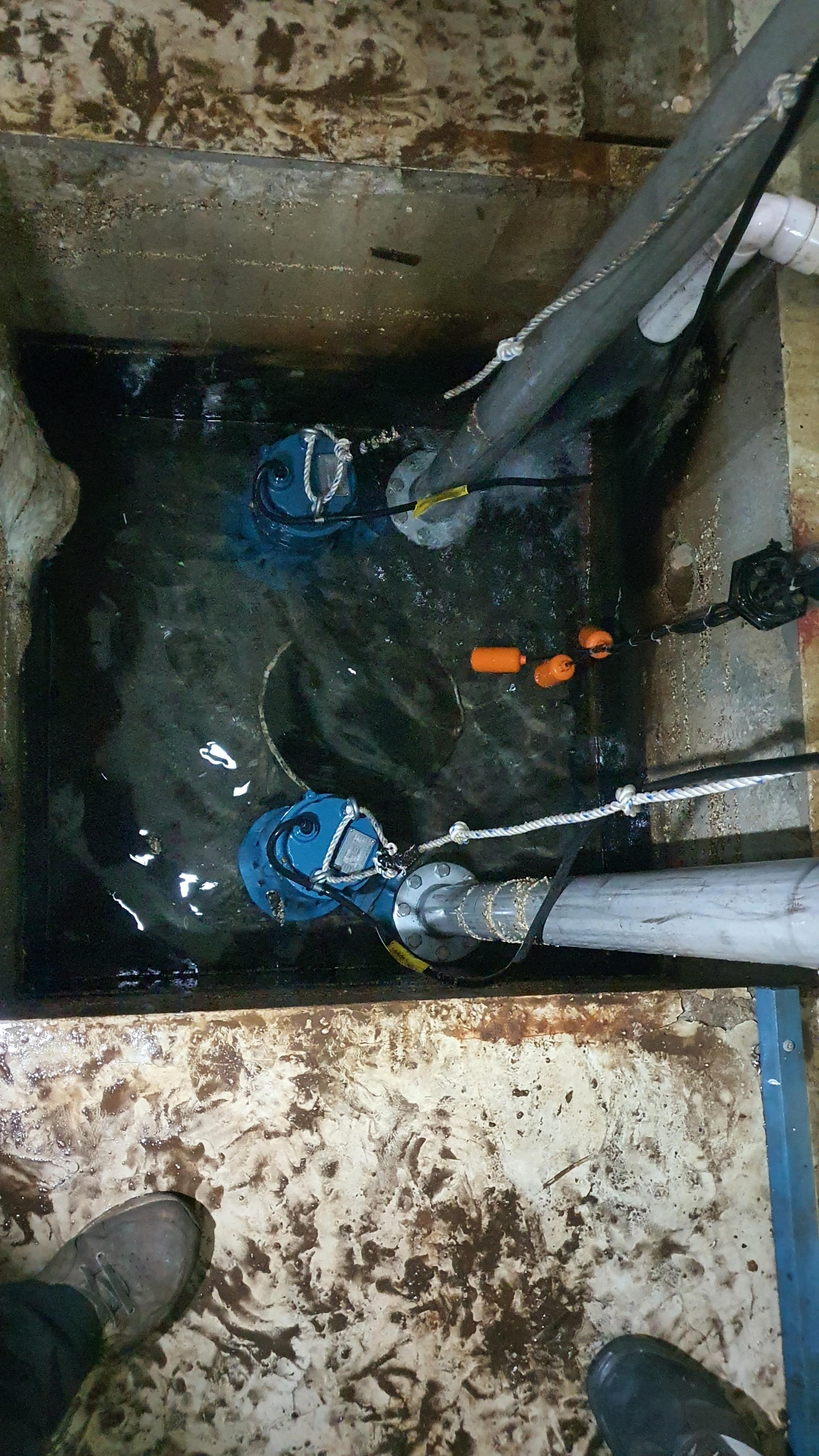

교체된 펌프와 배관 센서 모습입니다

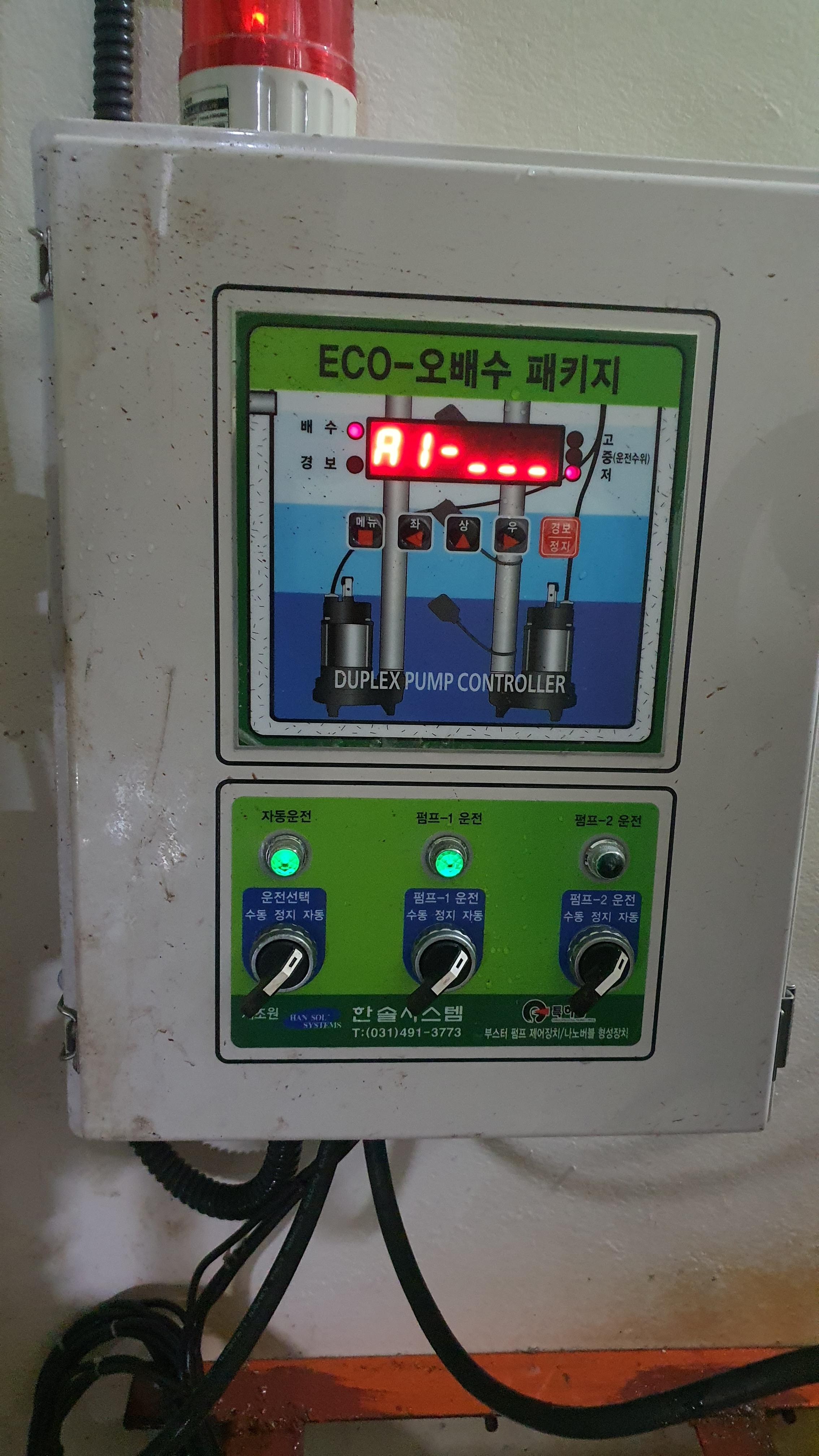

자동제어 판넬이 잘 작동 되고있습니다
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
