서울특별시 동대문구 휘경동에 있는 모아파트입니다
올해초 고가수조 레벨콘트롤 밸브교체로 인연이 되었는데
이번엔 지하저수조 레벨콘트롤이 닫히질 않아 시수가 계속들어가
문의가 왔습니다
레벨콘트롤 밸브 설치위치가 허공이라
교체보단 수리를 권하였습니다
교체한지도 3년정되 되었다고 합니다
먼저 보내온사진을 보니
설치되어있는 밸브는 허공높이 4.5m정도에 있고 예전에 교체했던 밸브 명판을 보내왔습니다 \
삼양레벨콘트롤밸브 YAW-3 150A

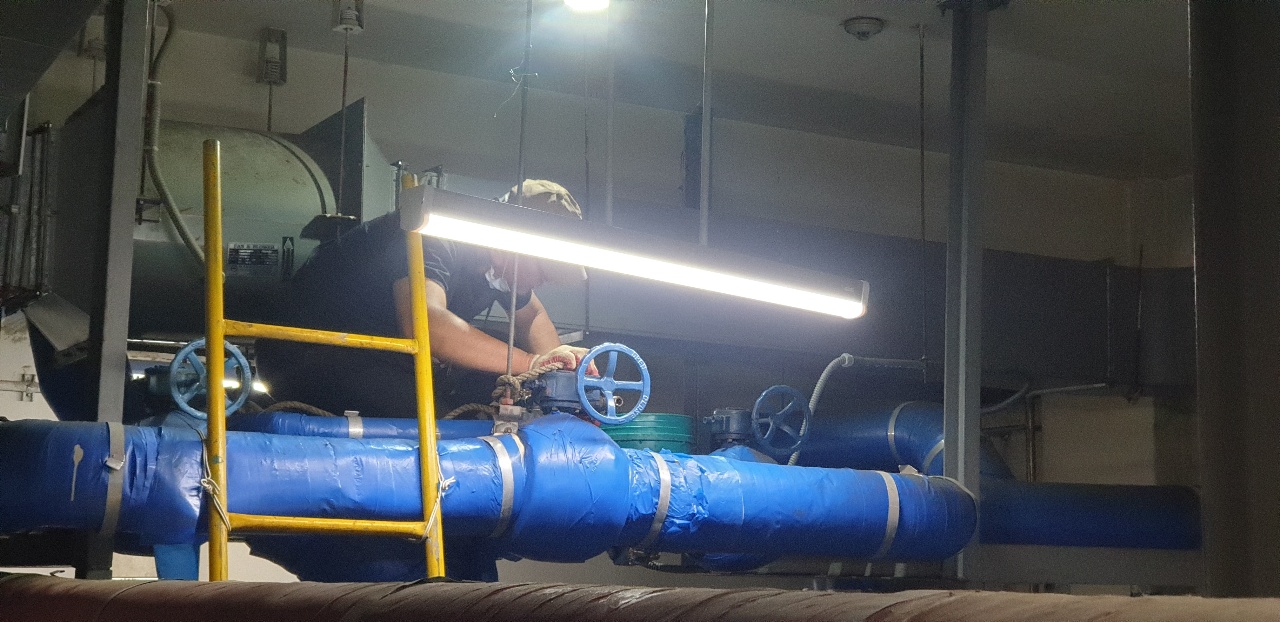

직원분이 현장에 올라가는 사다리 위에 있습니다
레벨콘트롤밸브가 여기 파이프와 같이 있네요
펌프 위에 있네요
교체를 까다롭고 3년정도 사용한 정수위밸브라 수리를 하기로 했습니다
올라가서 배관에 걸터 앉아서 낑낑 고소공포증있는 저에게 이런일은 ㅠㅠ
더구나 볼탑으로 가는 동관이 많이 휘어져있네요 전에 교체작업을 하면서 동관을 휘어놓은듯합니다

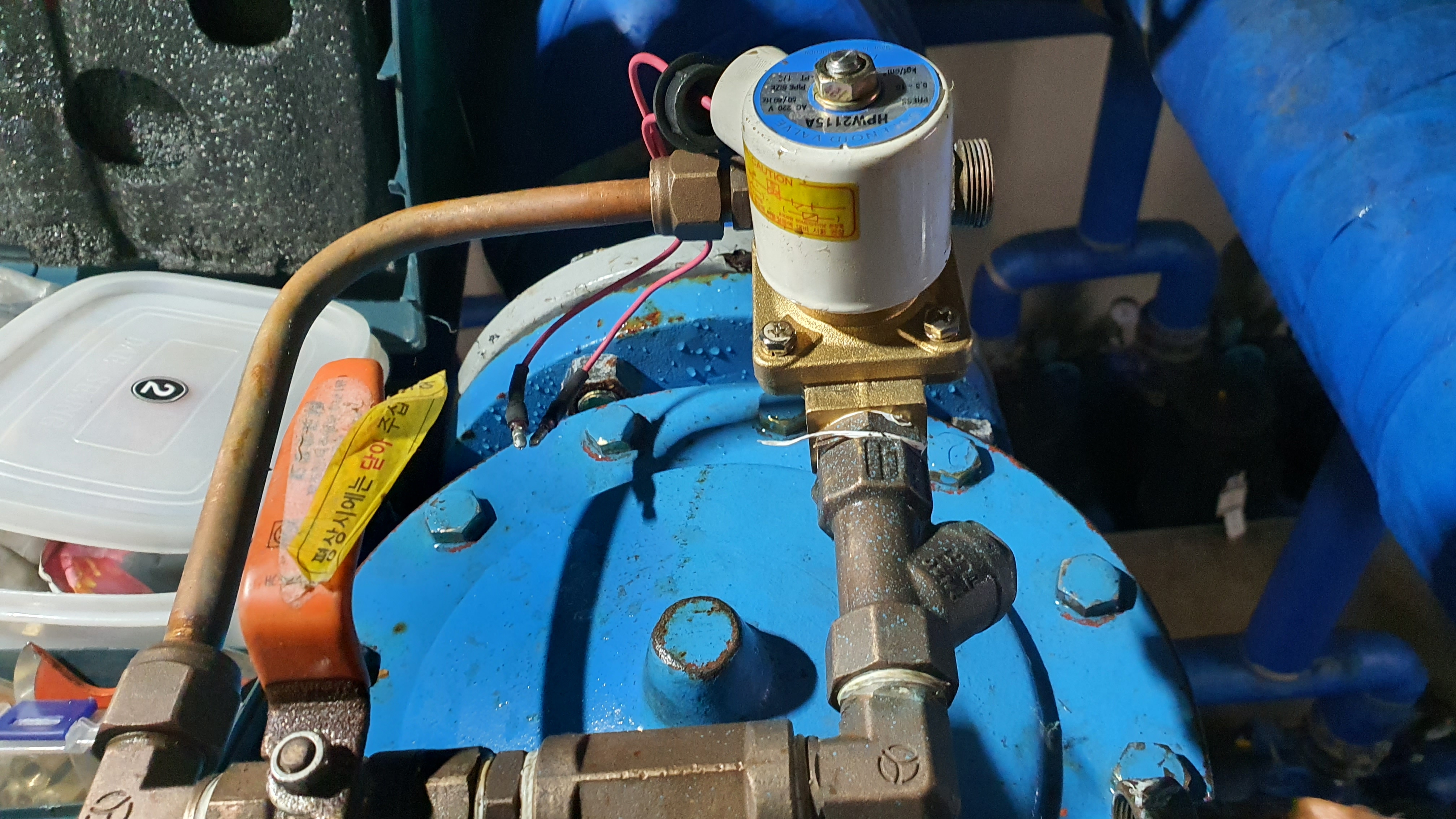

먼저 솔레노이드 전원선을 추후 점검이 편하게 짹타입으로 개조해놓습니다
상부 배관을 분리합니다

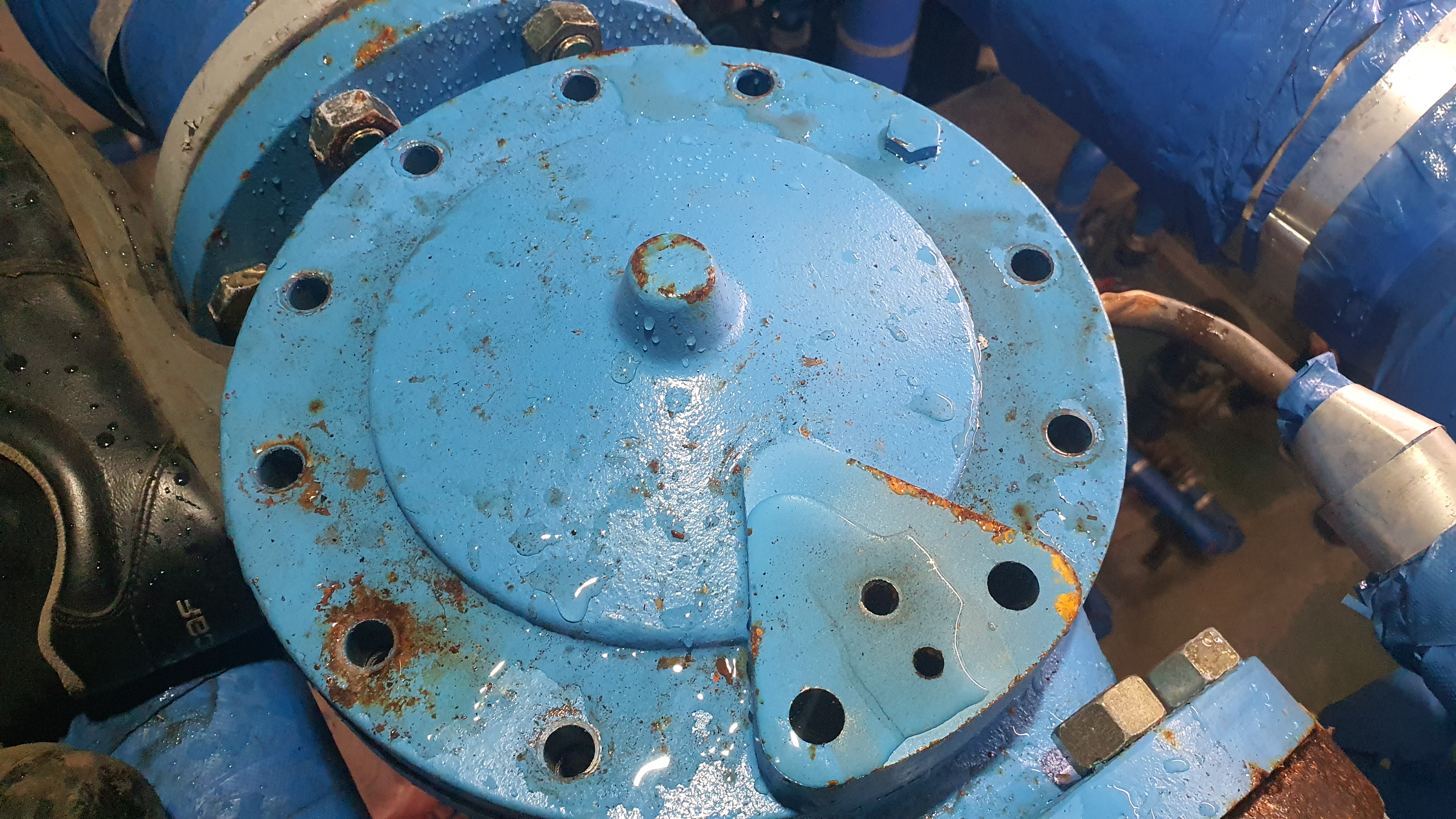

상부 케이싱 분리

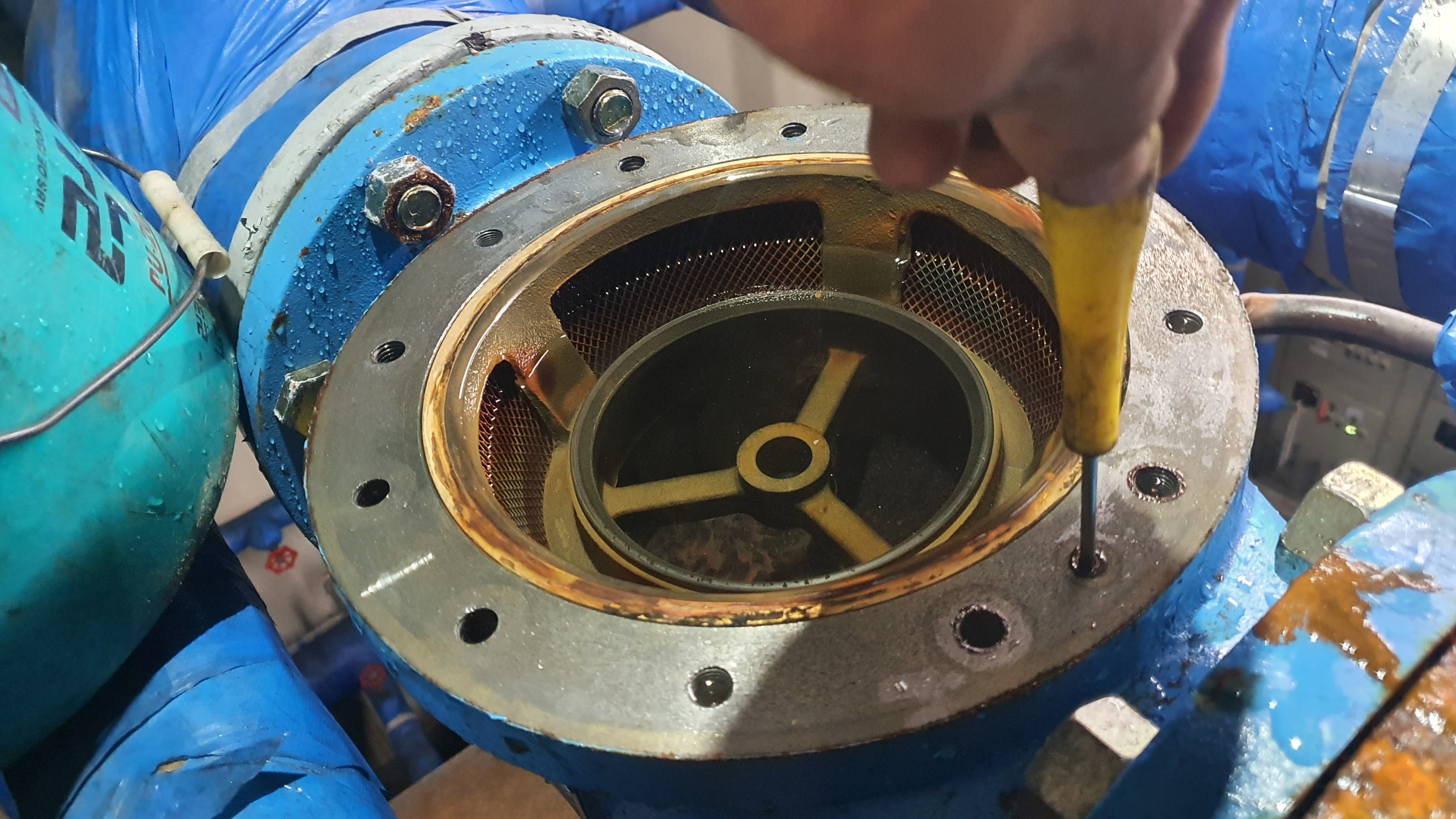

다이아후램 분리후 하부케이싱 물이 상부로 가는 구멍에 이물질을 제거합니다

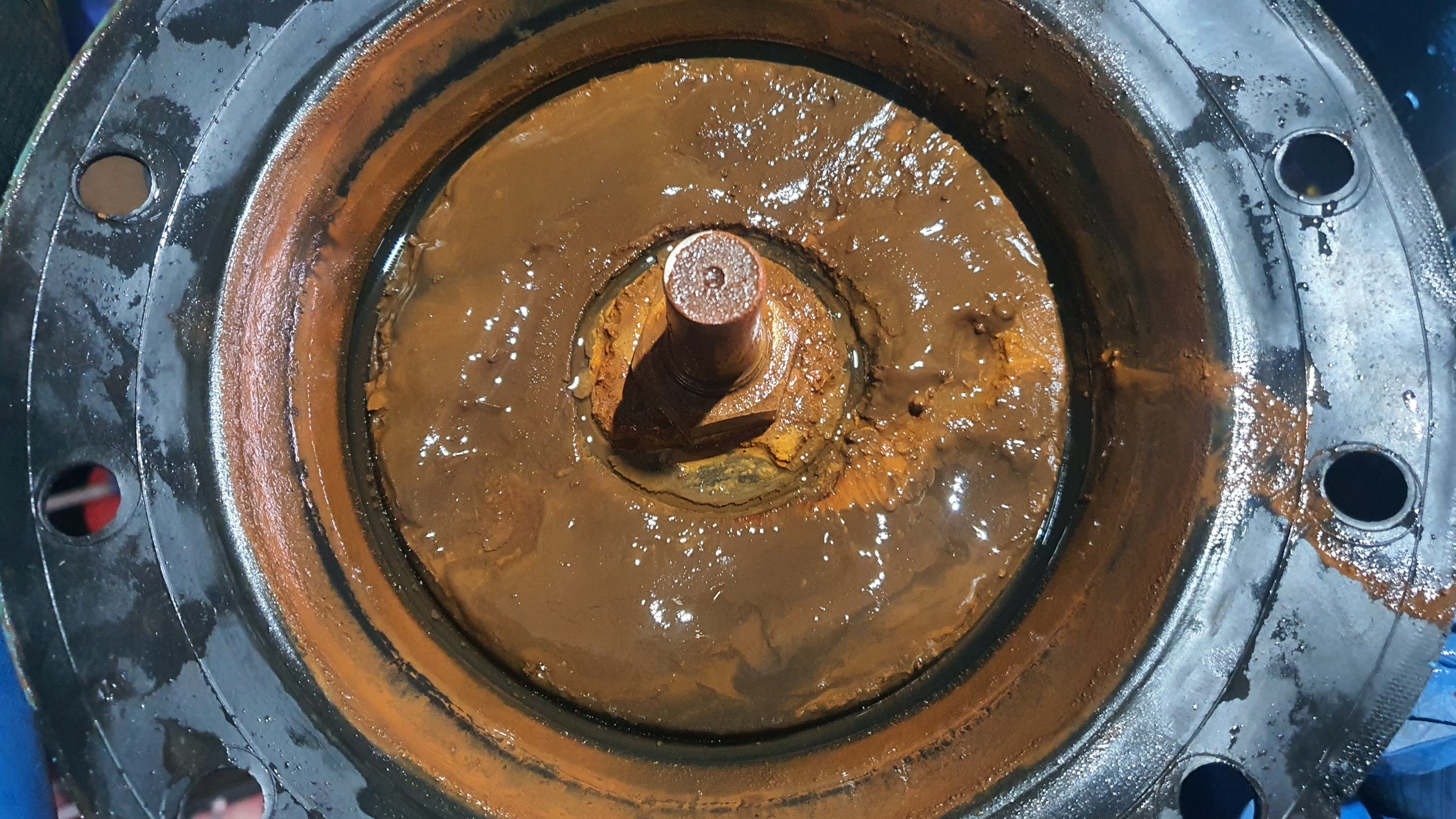

다이아후램 디스크에
진흙이 많이 있네요
다이아후램 부분과 상부케이싱 그리고 상부 동파이프 배관을 갖고 내려옵니다

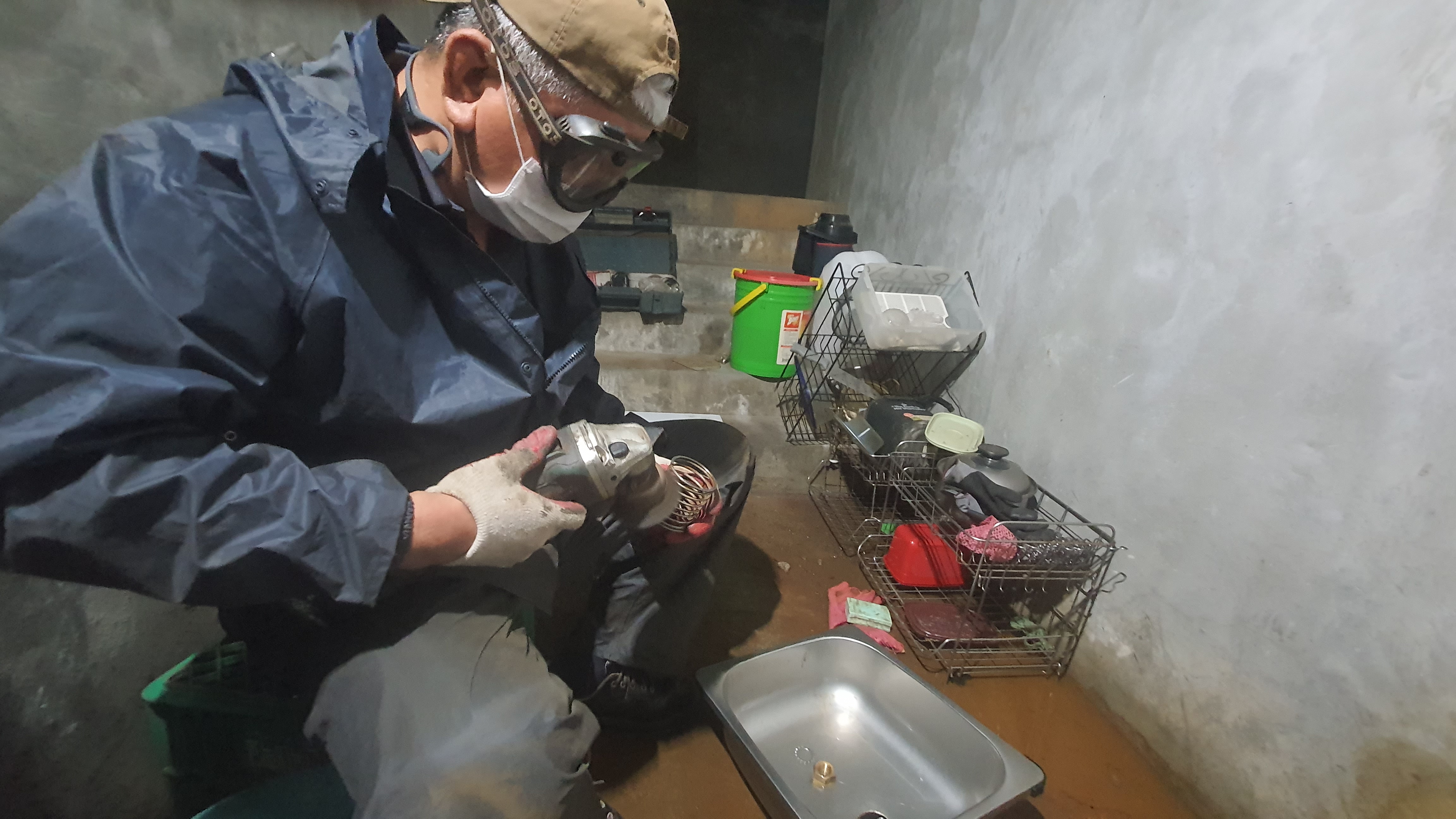

다이아후램 을 분해후 디스크를 크리닝합니다
스프링도 크리닝합니다
상부 케이싱 내부도 크리닝
상부케이싱에 시수가 흐르는 구멍에 이물질을 제거합니다
동배관과 연결되어있는 상부 부품도 부식을 제거합니다
파이롯밸브도 점검합니다
동배관에 솔레노이드밸브 전단에 스트레이너에 이물질이 있습니다
배관 모두를 확인합니다
부속 분해및크리닝 교체 부품
다이아후램조립
상부케이싱 조립
후래씽
스트레이너쪽도 후래씽
처음부터 배관이 껵어져 있어 휘어져 있는 배관을 깔끔하게 연결하기로 합니다

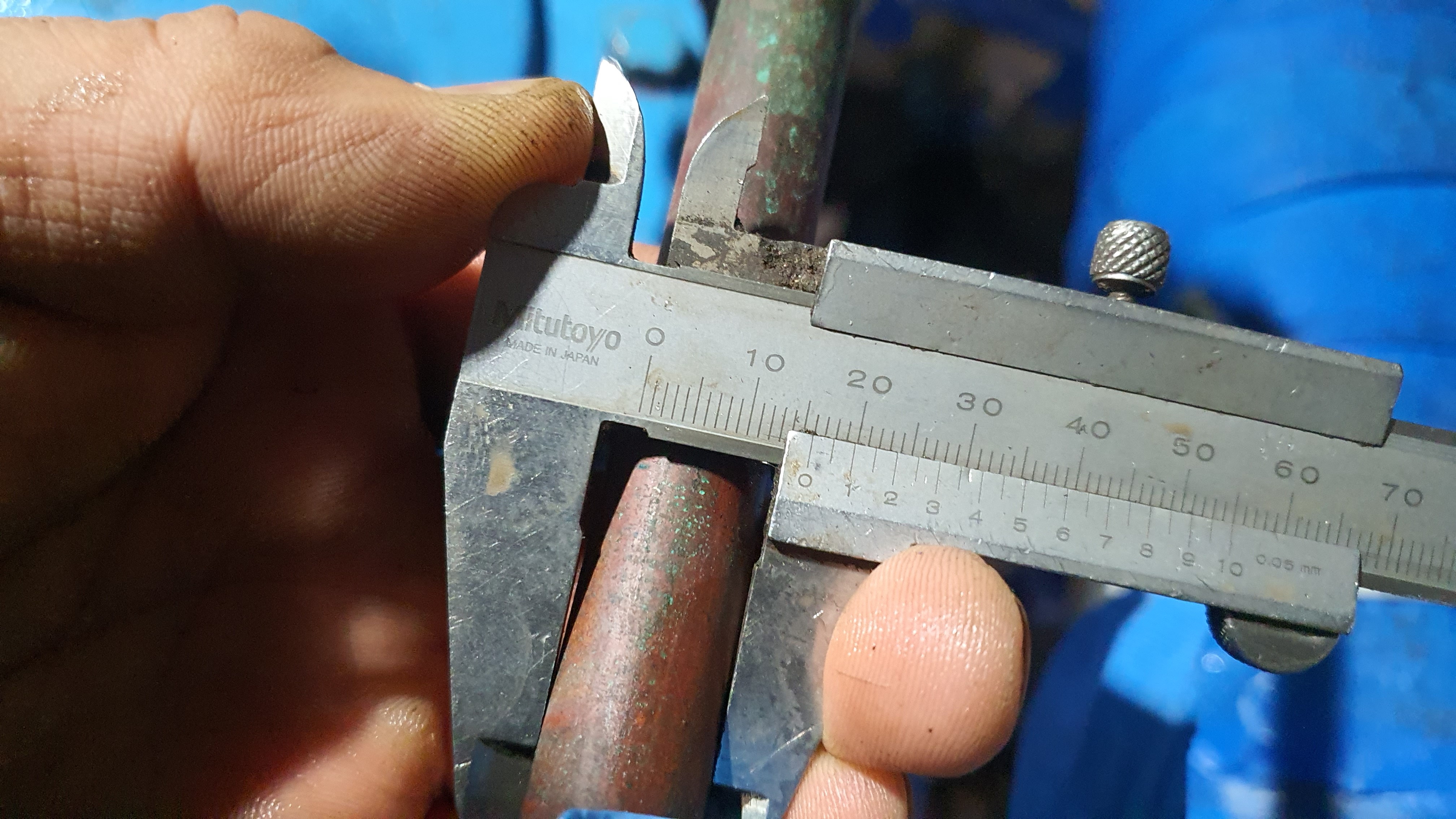

15.88 동파이프네요

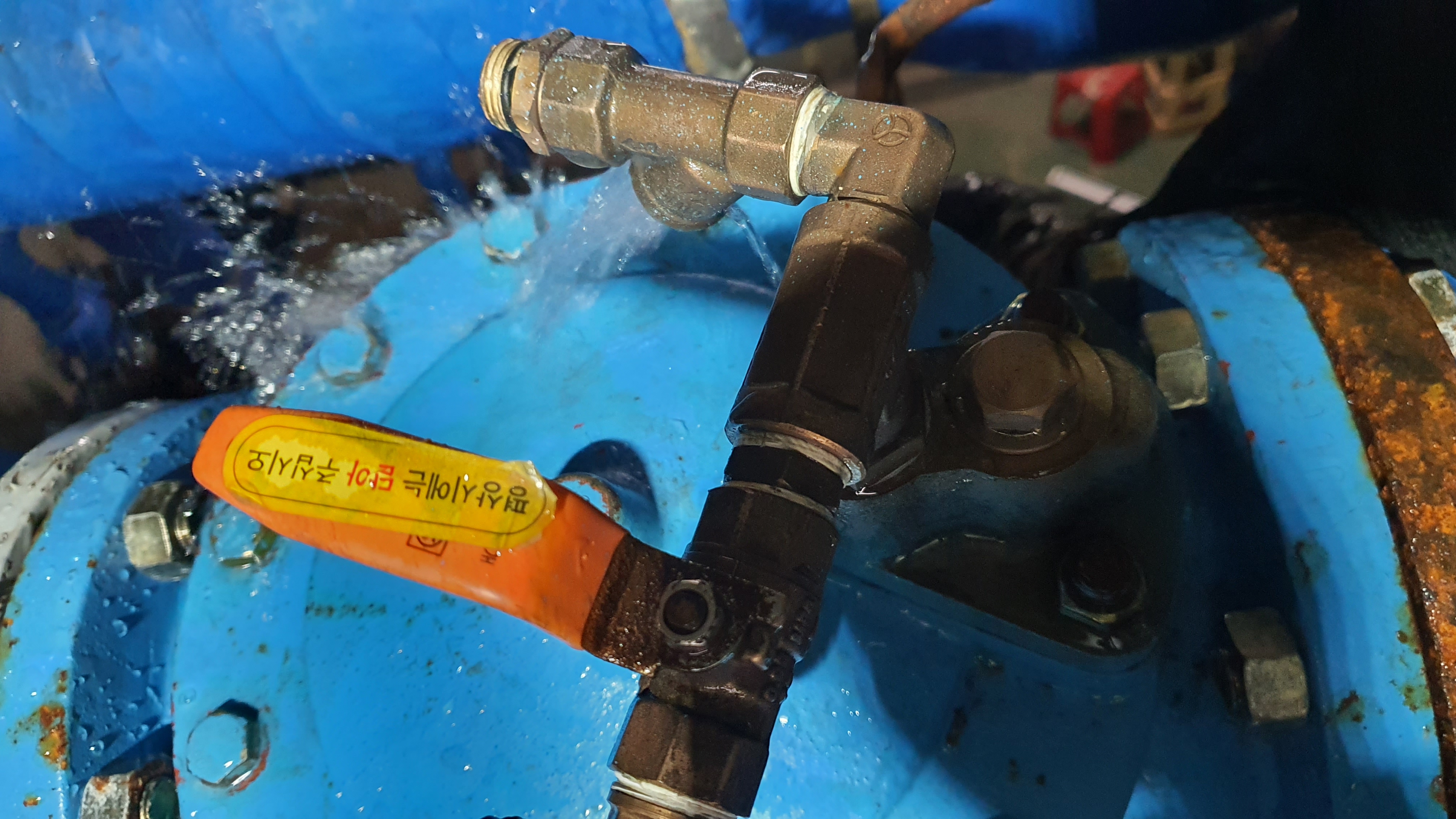

상부배관은 볼밸브를 열면 물이 나오며 닫으면 물이 나오지 않아야 솔레노이드밸브가 정상입니다
정수위밸브에서 저수조 볼탑하고 연결되어있는 배관을 깔끔하게 연결하기위해 휘어진 부분을 절단합니다
링직이를 이용하여 바로 연결합니다

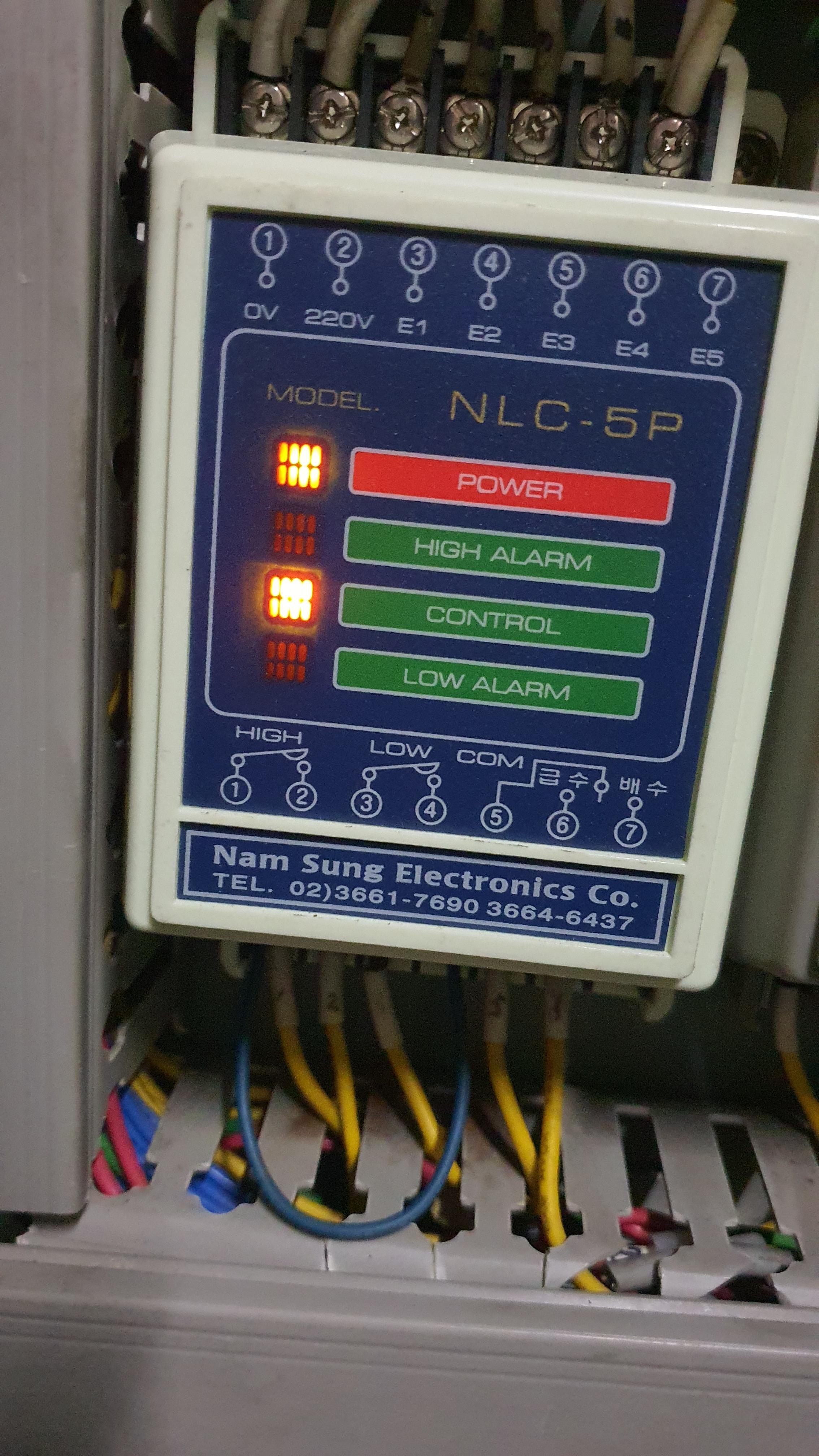

컨트롤의 전원을 인가하니 스타트 불이 들어오면서 정수위밸브가 열려 시수가 저수조에 물이 들어갑니다
저수조 레벨센서는 전극봉타입이네요
레벨센서 홀더입니다

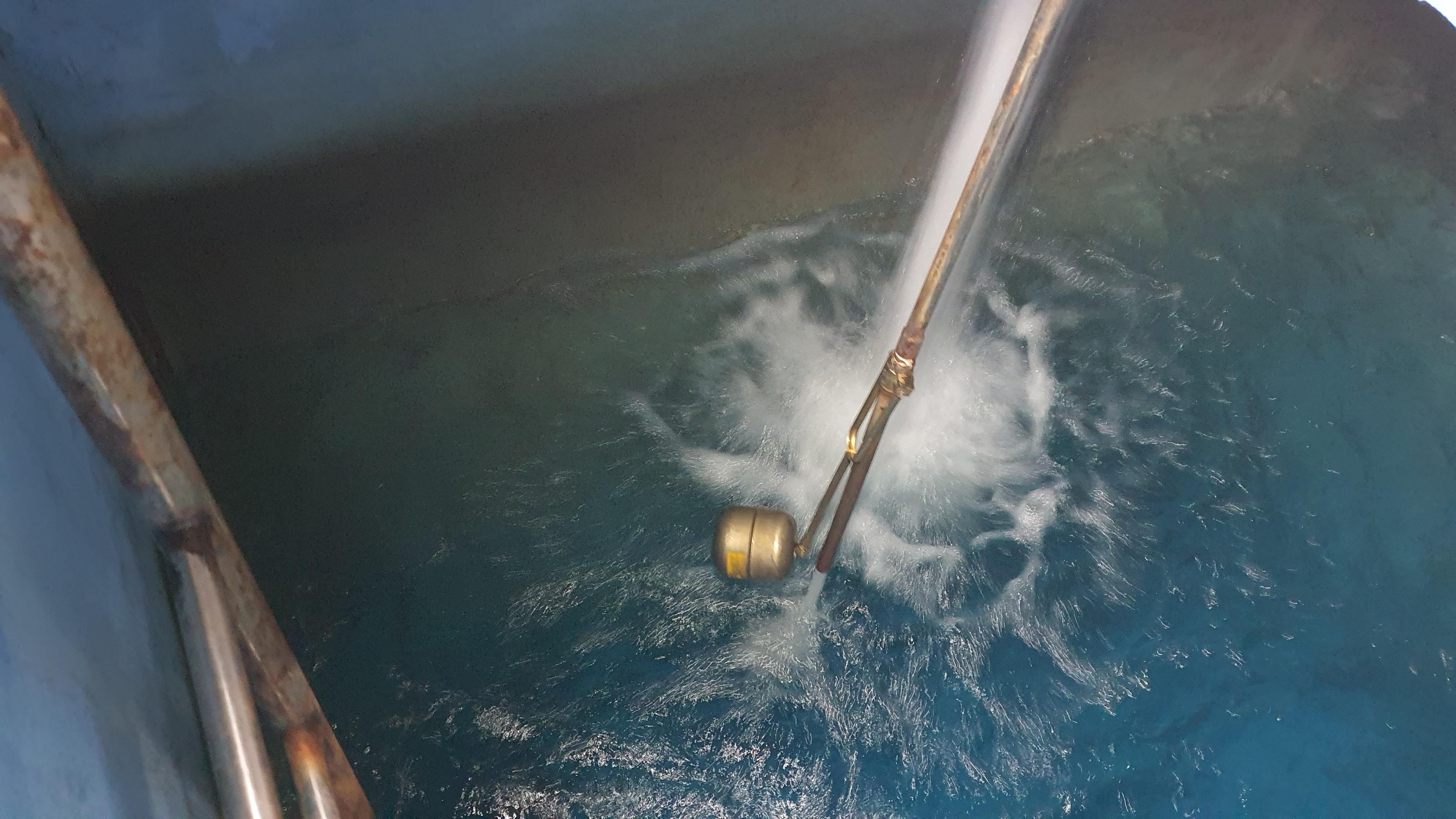

밸브가 열려 물이 들어갑니다

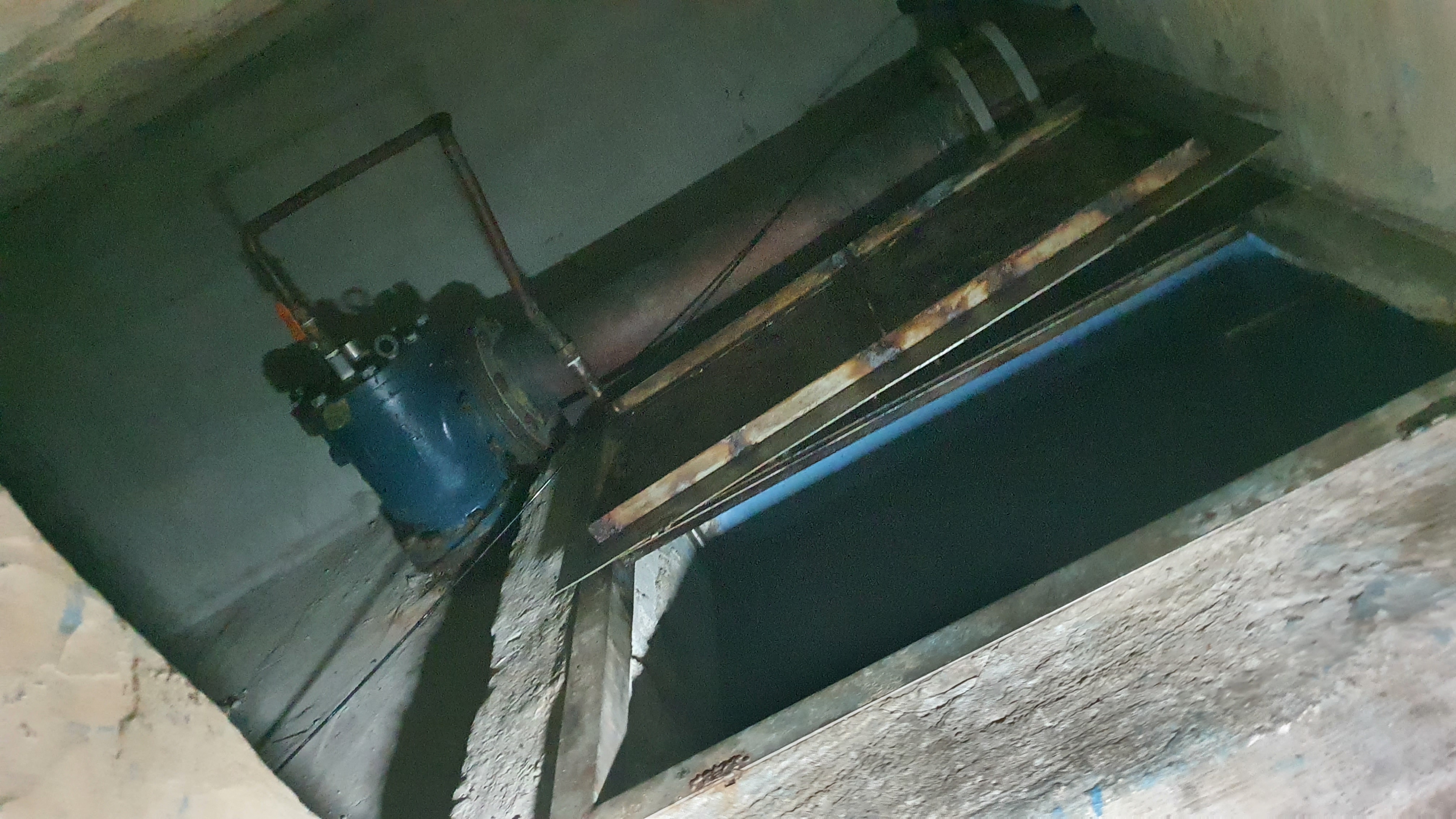

정수위밸브 고장으로 물넘침 방지를 하기위해 2차적으로 피스텍 밸브가 설치되어있습니다
반대쪽 저수조 레벨센서는 프론트 타입이네요
여기 저수조도 2차 안전장치로 피스텍밸브가 설치되어있네요
