YAW-3 100A 안열림으로 인한 수리(삼양레벨콘트롤밸브)

서울 마포구에 있는 모 아파트입니다

한달전쯤 연락이와서

문의사항:지하 저수조에 저수위알람이 발생하여

            응급처치로 바이패스 밸브를 열어 저수조에 물을 채움

먼저 저수조 정수위밸브 사진을 찍어 보내달라고 함

최대한 여러장



아래아 같이 사진을 보고 점검방법등을 알려드림

사진을 보니 삼양레벨콘트롤밸브 YAW-3 형 구경은 100A

전자 전용타입으로 사용중





저수조 수위를 알수있는 레벨콘트롤입니다

정수위밸브에 달려있는 솔레노이드밸브

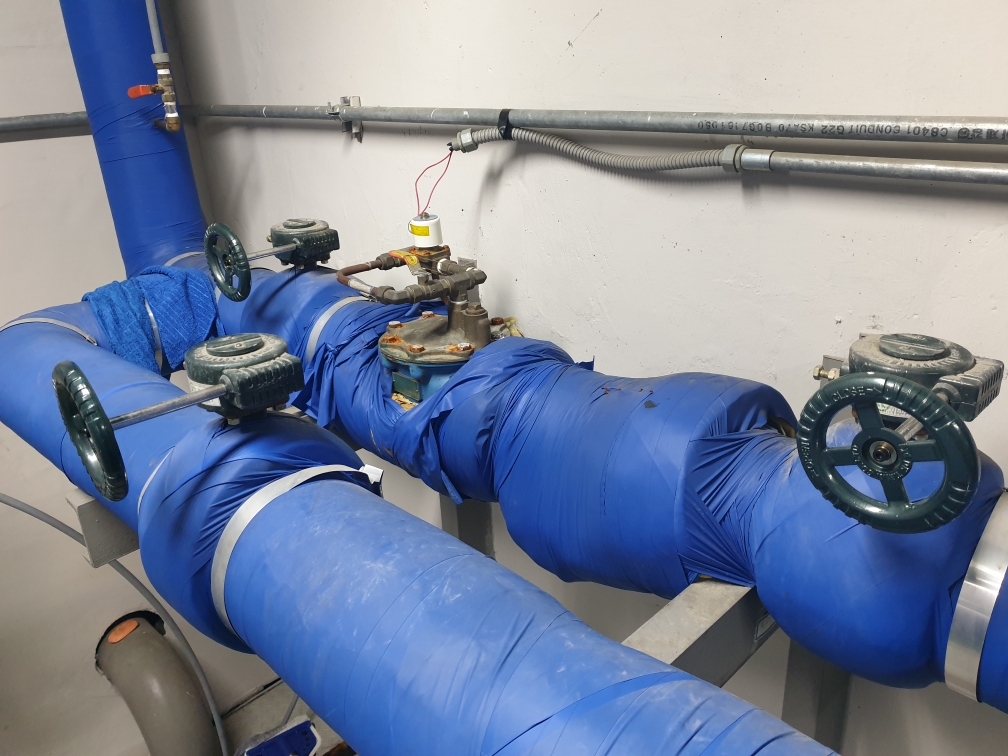

전체적인 작업현장사진 저수조 위가 아닌 사람 가슴높이정도에 위치해있네요



삼양정수위밸브 명판

현제 바이패프 밸브로 열었다 닫었다 하면서 물을 채우고있다고 함

위 사진과 관리사무소와 증상을 서로 이야기 하고

교체및 수리 견적서를 원하여 견적후

 잊었는데 한달조금 지나 전체 회의에서 수리로 결정되었다고 수리하기로함





저희 대승엔지니어링에서는



정수위밸브 수리부품



신우정수위밸브 40A~150A까지



신한정수위밸브 50A~200A까지



삼양정수위밸브65A~150A까지



항상 차에 구비가 되어 최대한 빠른 대응조치를 하고있습니다







작업전 저수조 구조와 수위를 보니 저수조 수위가 조금 낮아 물을 채워넣으면서

물탱크 위로 올라가 배관설비 구조를 살펴봄

추후 레벨센서 이상시 센서교체를 위해 센서의 명판도 찍어놓습니다

저수조 수위가 어느정도 알맞게 체운후 작업을 진행함





먼저 솔레노이드 전원선을 차단후 추후 점검이 용이하게 짹타입으로 개조함

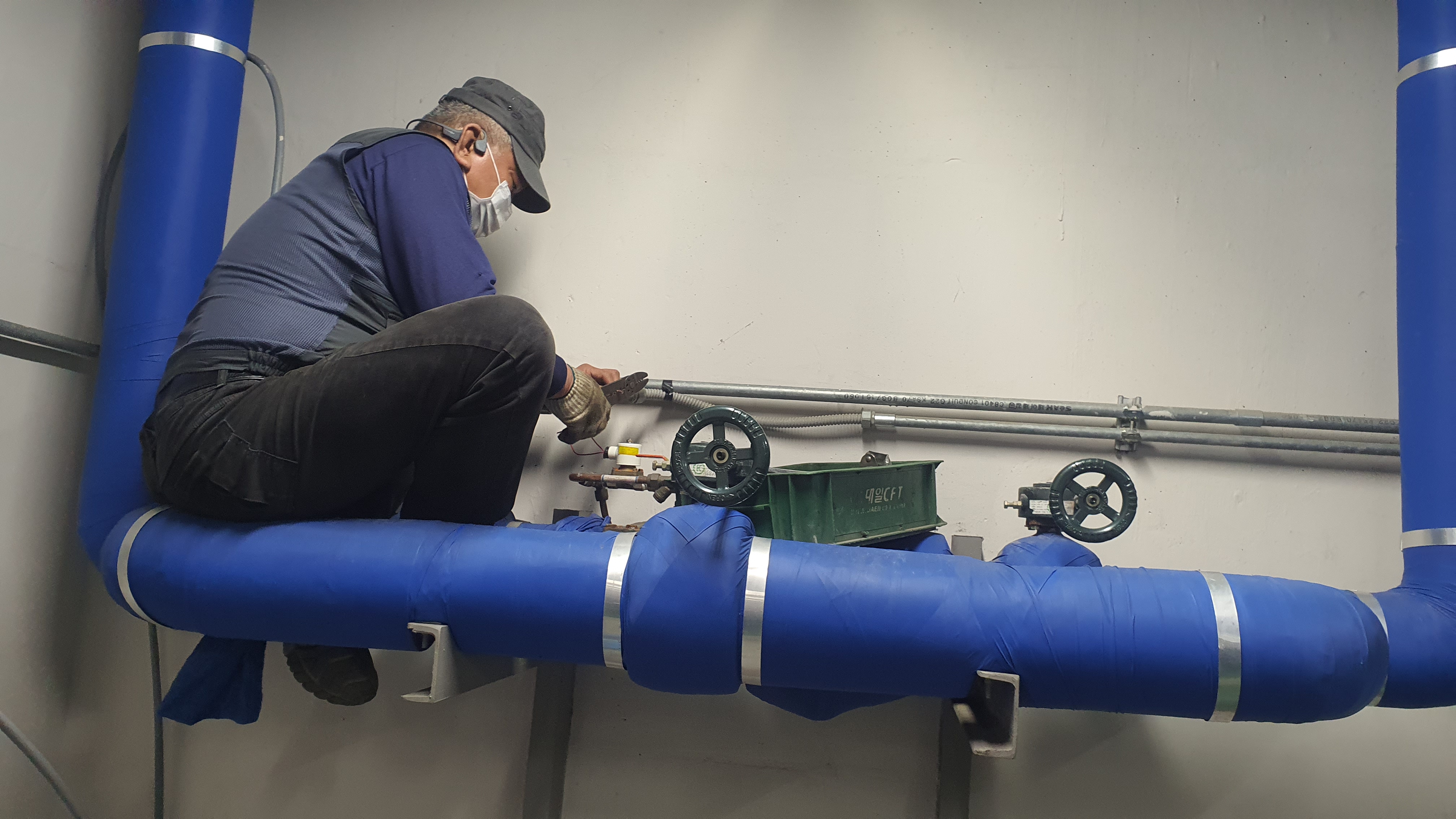

기존 정수위밸브가 전자 전용이라 상부배관을 분리중

상부 케이싱을 분리후 다이아후램

다이아후램 분리후 하부케이싱및 여과망 점검

상부케이싱과 다이아후램

상부케이싱 크리닝

솔레노이드밸브와 다이아후램

다이아프램시트점검및 부식제거

스템 점검및 부식제거

상부케이싱 점검및 부식제거

크리닝후 조립전

하부케이싱 점검 크리닝후 후래씽작업

깨끗해진 하부케이싱

다이아프램 조립

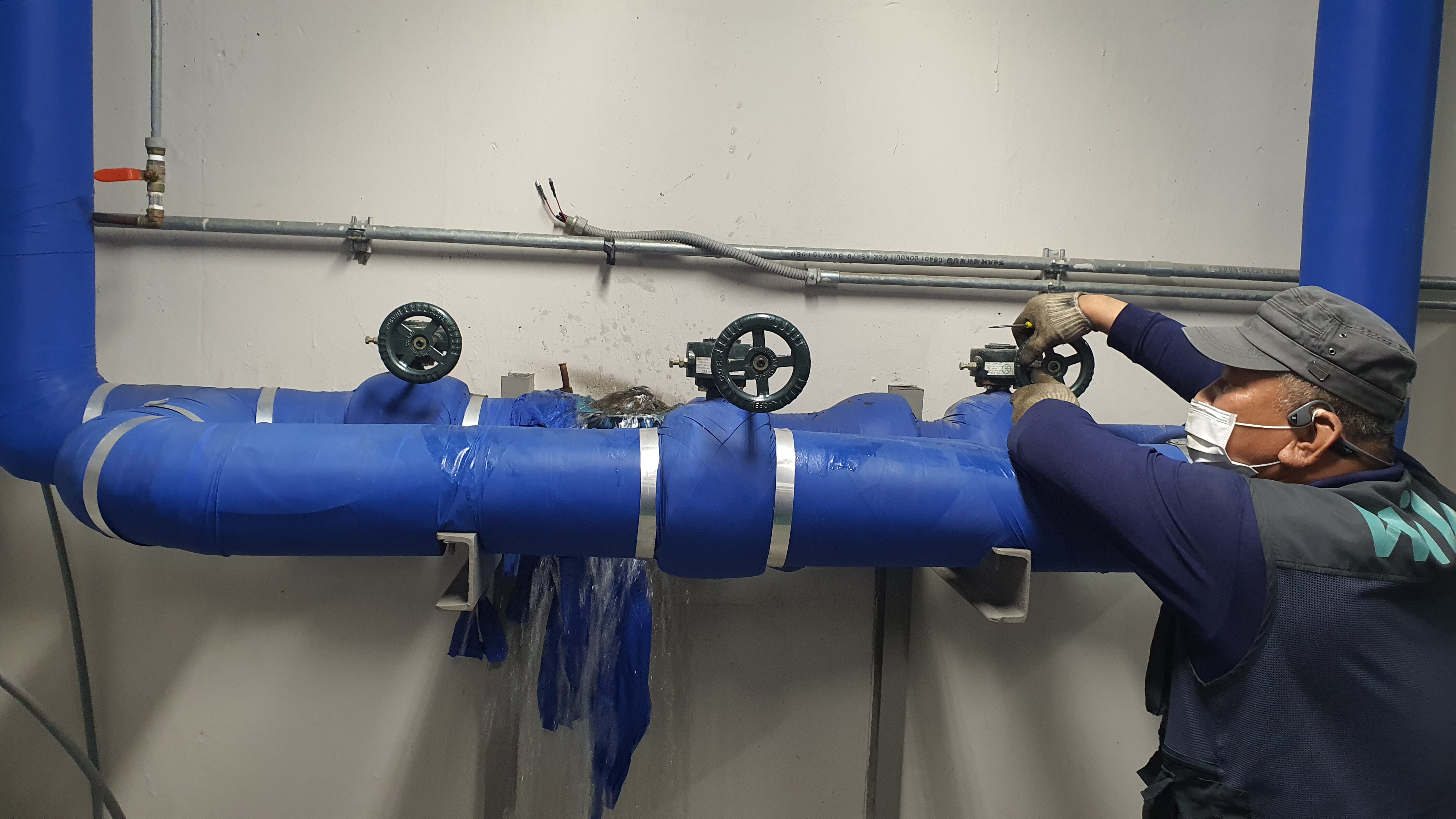

상부케이싱 및 배관연결후 시운전
