FCU냉방순환펌프로 사용되고있는 HLP80-250(효성 인라인펌프)소음으로 인한 오버홀 작업입니다
사용동력은 15마력4극 모델명은 단종된 HLP80-250
펌프 분리전 밸브를 잠궈야하는데 오랜된 밸브라 힘좀 많이 썼네요
또한 밸브가 밀리거나할때는 한번에 잠글려고 하지말고 여러번 돌렸다 풀렀다 반복하여
밸브내에 스케일을 제거하는것도 한방법입니다
열번 이상은 한것 같습니다 겨우 잠겼네요 ㅎㅎ
체크밸브와 차단밸브 일체형입니다
파이브원 첵크밸브라고도 합니다 회사에 따라
인라인펌프를 FCU냉방순환펌프로 사용하고 있네요
단종된 효성인라인펌프 HLP80-250 15마력4극 이렇게 칭합니다
밸브가 확실히 차단된걸 확인후 모터를 분해하기시작합니다 냉각팬 커버 열고 냉각팬 분리중
인라인펌프를 분해하기위해 기구를 설치합니다
펌프를 분리합니다 상당히 요령이 필요한 부분입니다
펌프를 눕히는것도 요령이 필요합니다 그냥했다간 무게 때문에 안전사고 발생합니다
모터에서 임페라 부분을 분리합니다
모터 회전자 분리 베어링교체를 위해(상태도 점검)
코일상태를 보니 상당히 열화가 되었습니다 담당자에게 확인합니다
절연상태는 괜찮으나 이부분에 대해서 담당자에게 확인을 받습니다

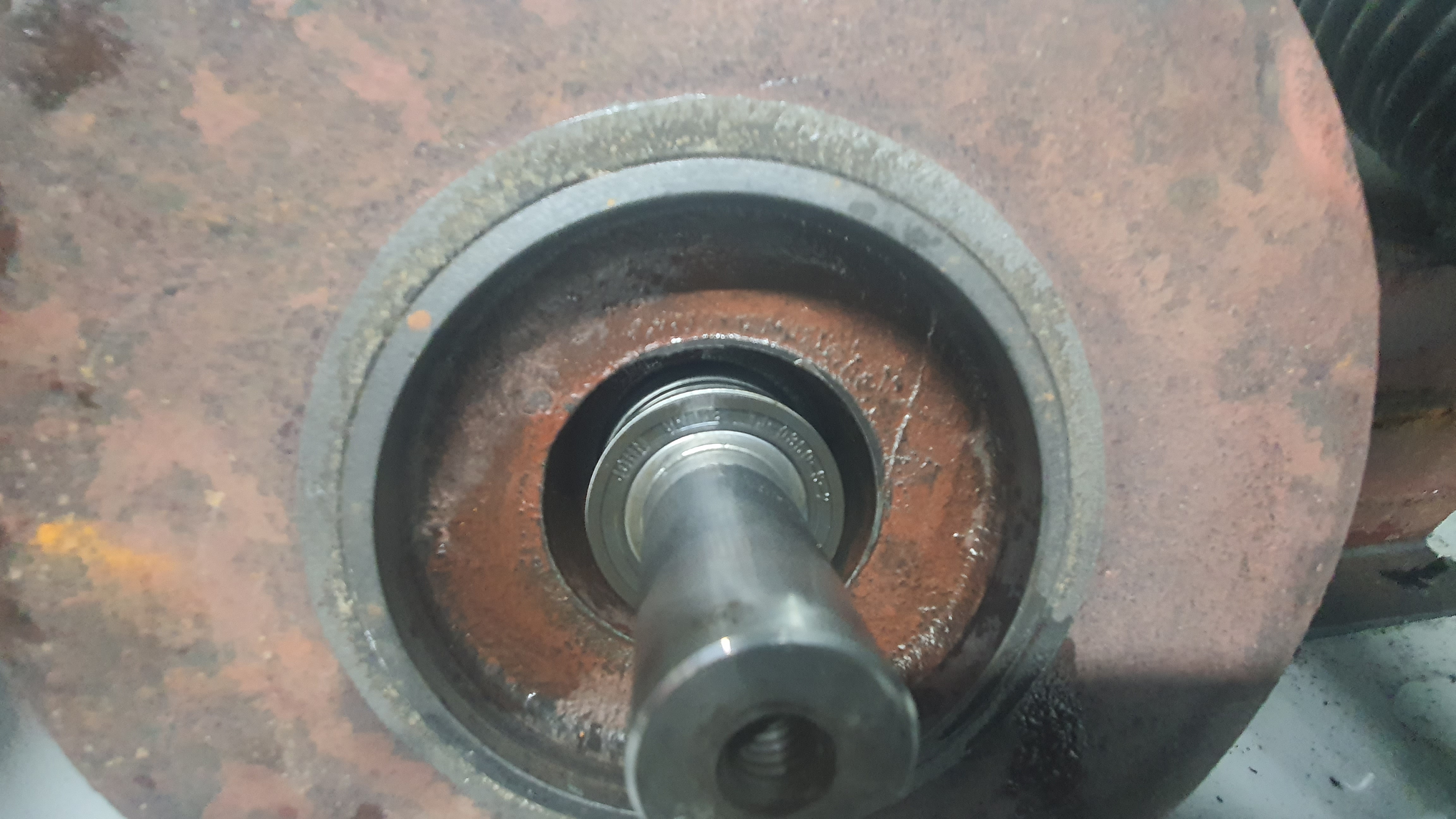

회전자에서 베어링을 분리합니다
반부하측베어링분리중
베어링 유도가열
샤프트 베어링자리 마모확인및 부식제거
샤프트 크리닝후입니다
베어링교체
임페라 바란싱작업
펌프 백케이싱 크리닝
현장 조립준비
펌프 케이싱 크리닝
샤프트 조립및 메카니칼씰 간격측정
정품메카니칼씰로 교체
임페라 조립중
펌프와 케이싱조립
누수확인후 모터 냉각팬 카바조립중
시운전및 다시한번 누수확인
모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
