수덕레벨센서 SG-980S 구조입니다

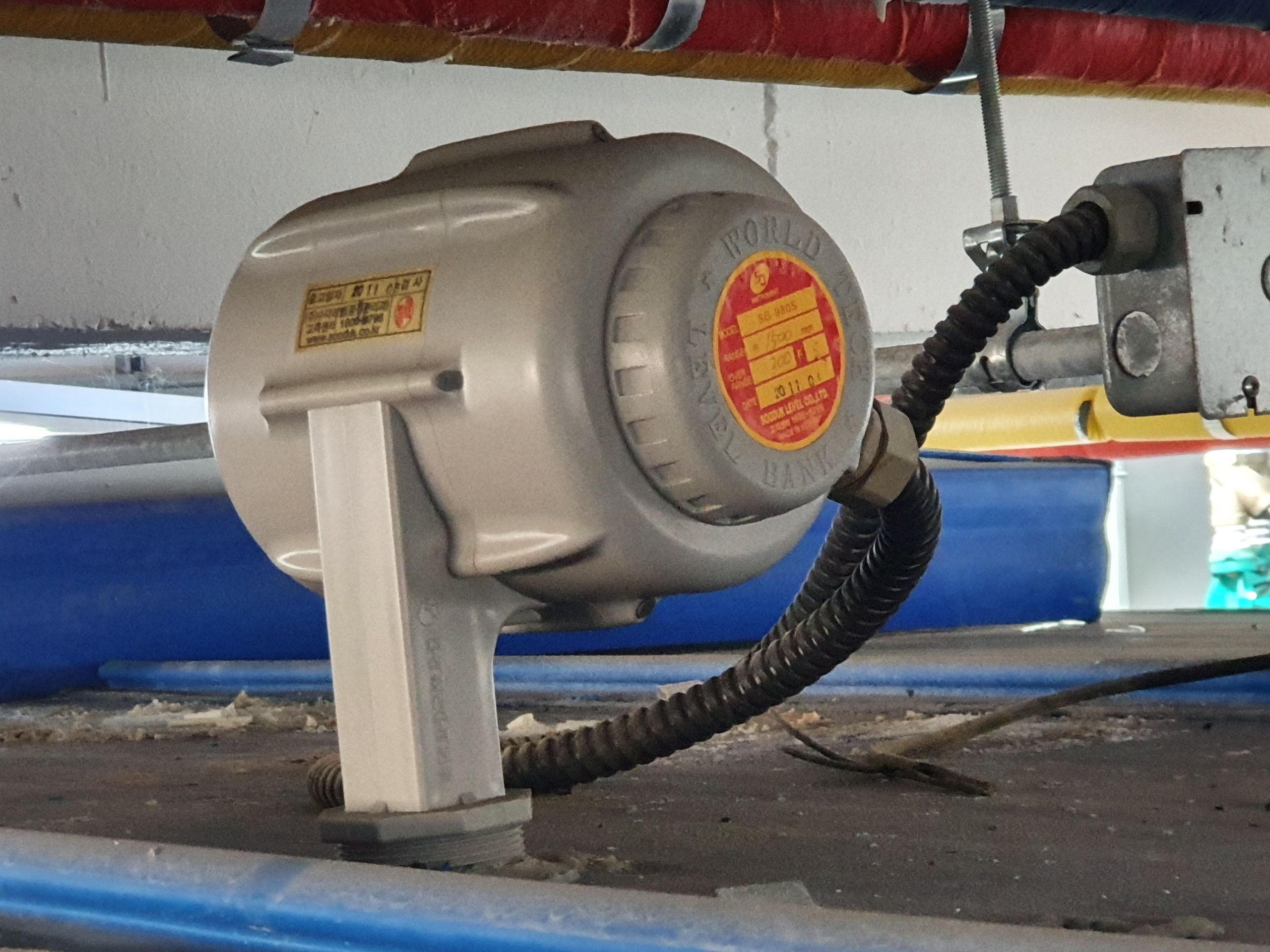

아래처럼 물탱크 상부에 설치되어있습니다

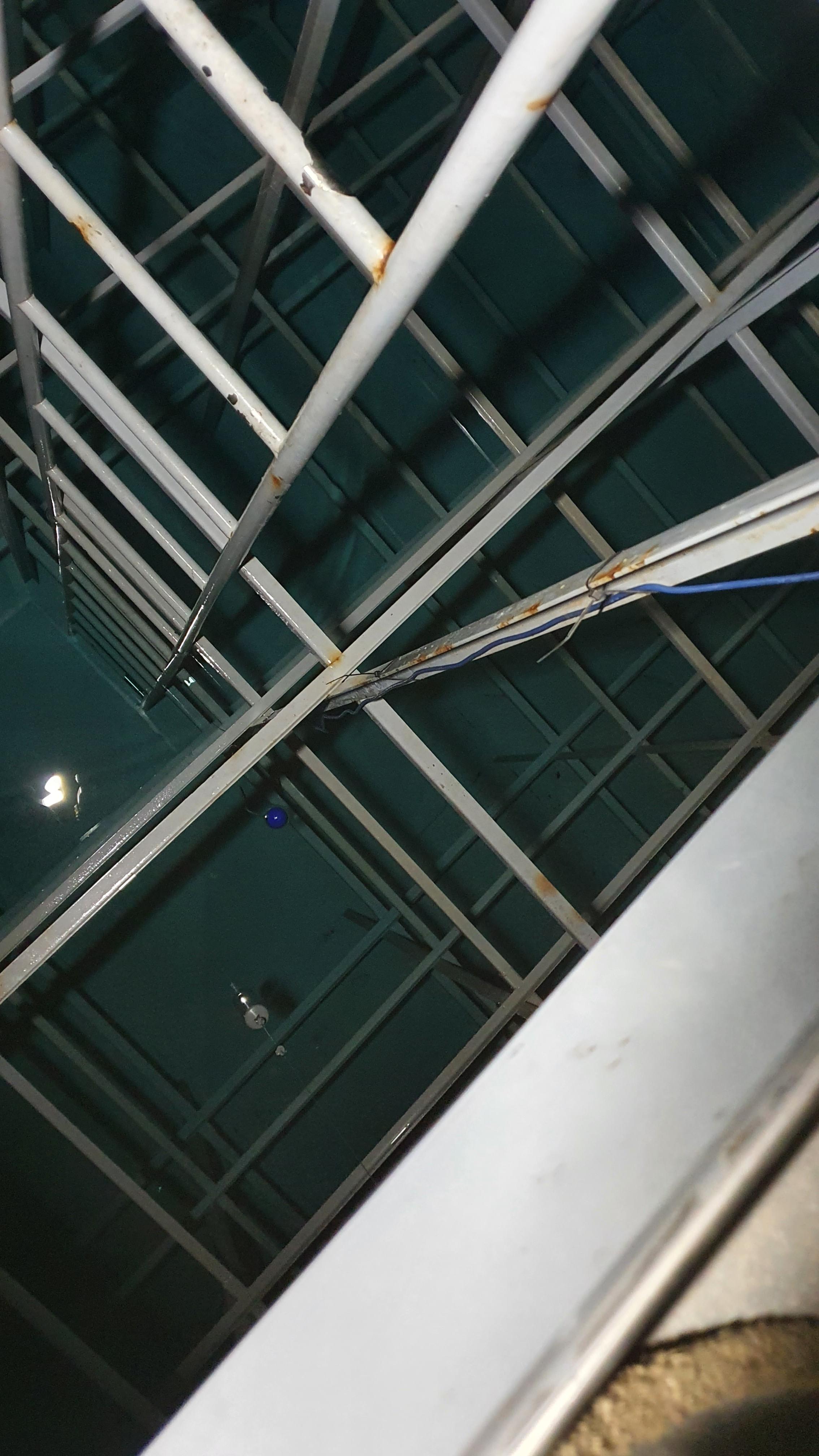

와이어에 추가 연결되어 물탱크 물높이에 따라 추의 부력과 센서 내부의 회전스프링 에 의해 물탱크 물높이에 따라 올라갔다 내려갔다합니다

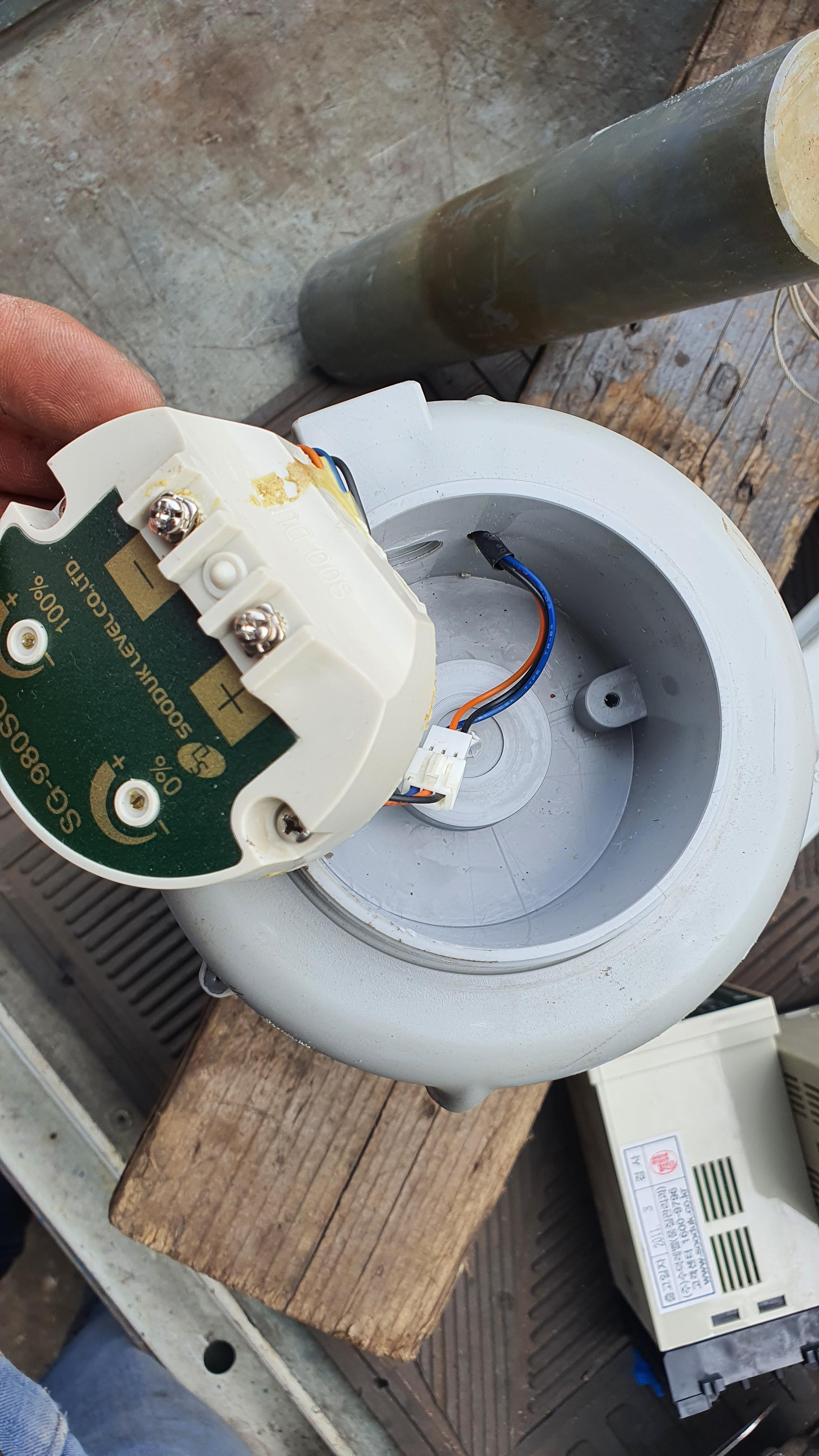

센서 연결선쪽을 우선 분해 해보면 센서연결선은 아래 부품 엔코더라합니다 이부분과 연결되어있습니다
반대쪽은 커버를 열면 이렇게 기어가 연결됩니다
그래서 기어식 레벨센서라 칭합니다 가운데 기어가 추와 와이어로 연결되고
큰기어를 돌려 회전시키면 큰기어는 볼륨과 연결되어 볼륨에서 저항신호값을 콤버터로 보내 콤버터에서 4~20mA값을 출력 이 출력값을 0~100%로 환산 레벨콘트롤에 %로 수위를 표시하게 됩니다
콤버터와 기어 중간에 회전스프링과 연결되어있는 추와 와이어입니다 분해하면 안됩니다

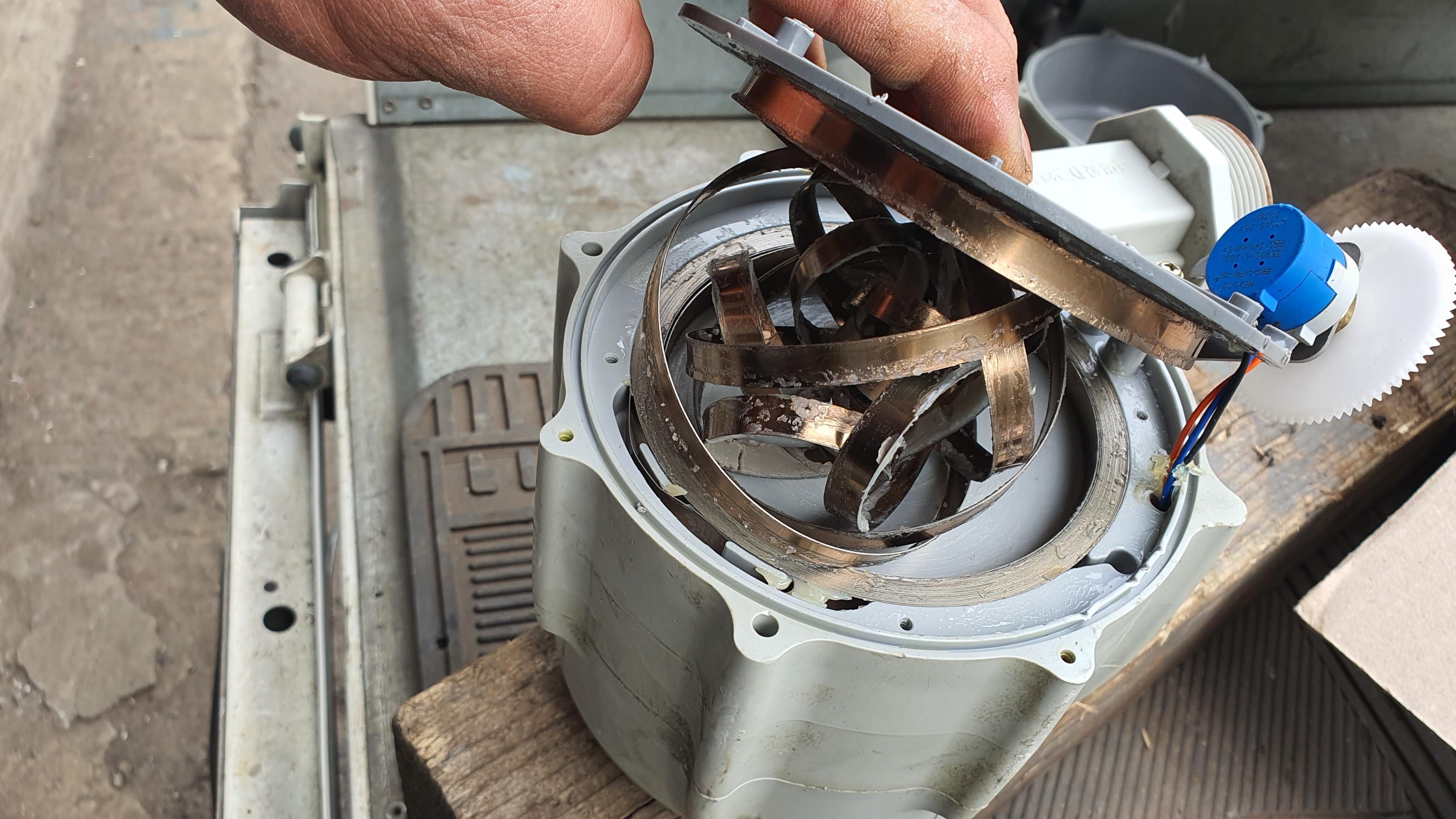

조금이라도 분해했다간 감아져있던 회전스프링이 이렇게 망가져 버림니다
이게 볼륨입니다 와이어가 올라갔다 내려갔다 하면 중간 기어가 큰기어를 돌려주며 볼륨을 조정합니다
현장셋팅보단 제작하여 장착하는 잇점이 여기에 있습니다
건물마다 높이가 틀리기때문에 기어가 틀려집니다
기어식 레벨센서 분해
조금이라도 기어식레벨센서를 이해 하는데 도움이 되시길 바라며
밸브 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
