유압펌프와 결합되어있는 AC10마력4극 유압모터 점검및조치

대승엔지니어링 2021. 1. 25. 10:28

인천광역시 서구 오류동에 있는 모 금형 공장에서

사용하는 유압펌프 작동 불능으로

유압펌프 업체에서 점검결과 모터 이상으로 이곳 저곳 검색중

저희 대승엔지니어링을 소개 받고 연락이 왔습니다

외산 모터다 보니 구하는데 몇개월 걸려서 급한대로 빠른조치를 원하셔서...........



사실 외산이든 국산이든 다 규격화 되어있어

못구하는게 어디 있겠어 하면서 갔는데

일반적으로 결합된 중공축 타입이라고 생각했는데

분해해 보니 중공축인데 기어타입이였습니다





금형쪽에 사용하는 유압펌프와 모터입니다

꿈쩍을 안하네요

모터 명판입니다 10마력4극 MADE IN TAWAN 이라고 찍혀있네요 대만산

유압펌프 명판

펌프 점검하시는분이 모터 이상이라고 모터 리드선을 풀러놓셨네요

이렇게 결선된걸 보니 사용전압이 3상220V 이네요

두선을 솔레노이드밸브 연결선이네요

모터를 분해 합니다

모터 코일에 베어링 소손되면서 베어링부품이 찍혀서 트립이 되었네요

모두 일일이 제거

코일에 과부하 흔적은 없네요 상간저항 절연저항 이상무

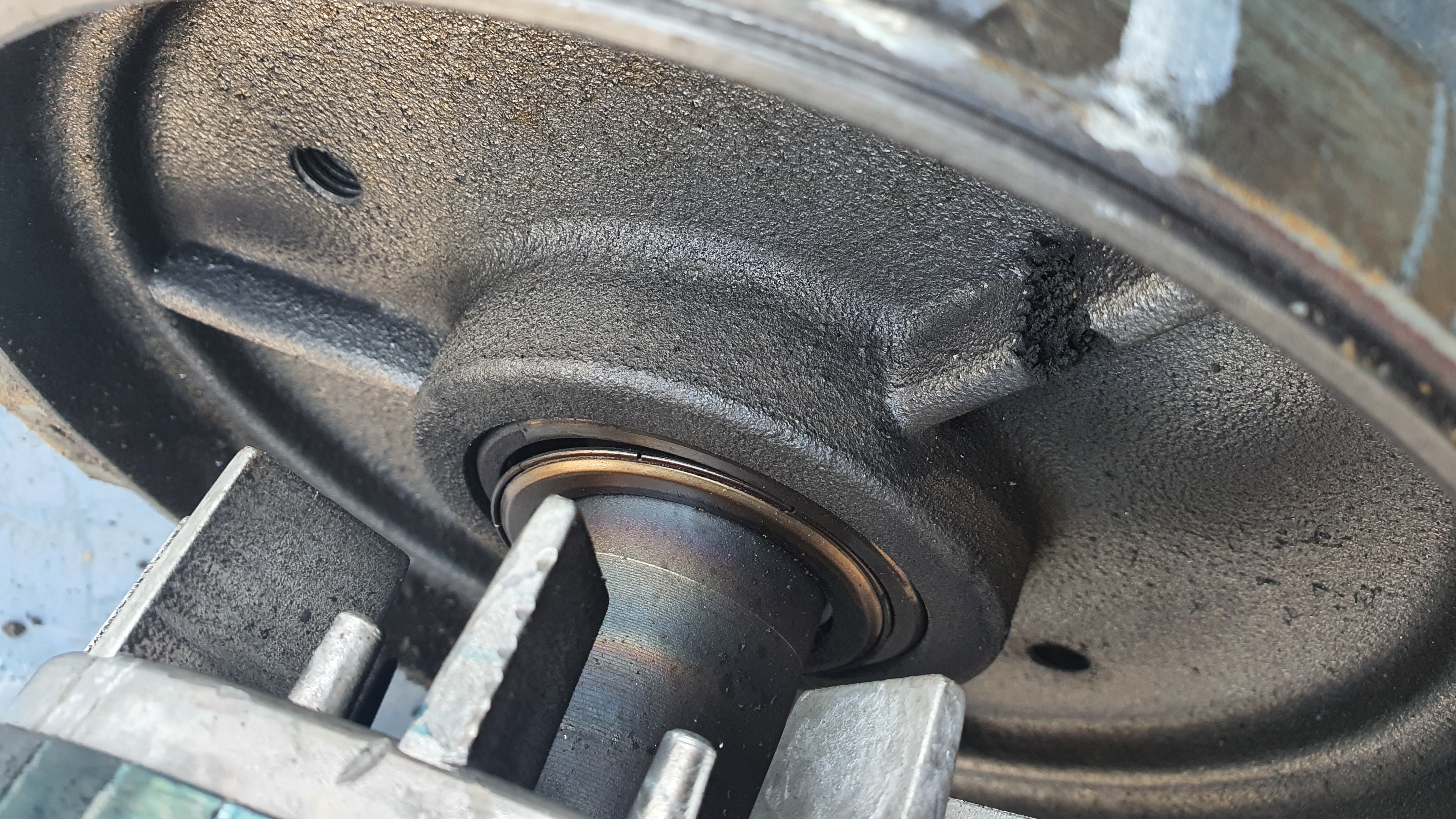

부하측 베어링이 완전히 소손되어서 꿈적을 안했네요

베어링을 분해합니다

베어링유도가열

베어링교체

모터 권선은 절연보강후 조립 테스트

진동값도 좋습니다

펌프와 조립후 결선

시운전 유압이 안올라가네요 회전방향 반대 결선변경

회전방향 정상 유압이 올라가네요 겨울이라 초기 소음이 발생하네요

유압온도가 어느정도 올라가면 조용할듯하네요

시간이 조금 지나니 조용해지네요
