고가수조 급수펌프 오작동으로 고가수조 물없음 조치

경기도 부천시 송내역 근처에 있는 건물입니다

올해초 급수펌프 수리후  9월쯤 소음발생하는것 같다고 하여 점검결과

고가수조 수위센서가 오래되어 수위센서 교체를 했으면 좋겠다고 관리소장님께 견적서까지

드렸는데

갑자기 연락이 왔습니다

고가수조에 물이 없는데 어떻게 해야하는지

항상 자동으로 놓기때문에 별 신경 안쓴다고 하네요

올해초 수리한 급수펌프 소음원인이 수위센서 부식으로 인하여 빈번한 작동때문인것 같다고 말씀드렸는데

조치를 하지 않고 갑자기 급하다고만 하네요

그때 찍어놓은 몇장의 사진과 견적서를 바탕으로

자재를 준비하고

같은 부천이라   하루 일과가 아침에 서울도봉구 정수위밸브수리  곧바로 경기도 파주 문산 ㅇㅇ초등학교

정수위밸브 수리중 전화를 받고

늦게라도 방문 수리 해드리기로 했습니다



역시나 소음은 고가수조 수위센서 전극봉 오작동으로 빈번하게 펌프가 기동정지가 반복 카플링이 벌어져 소음이 발생했네요

커플링간격 조정으로 소음이 없어짐

9월에 견적낼때 압력계도 교체 해달라고 하셔서 준비하여 압력계 및 고가수조 전극봉 콘트롤인 프론트 타입 8핀 콘트롤도교체

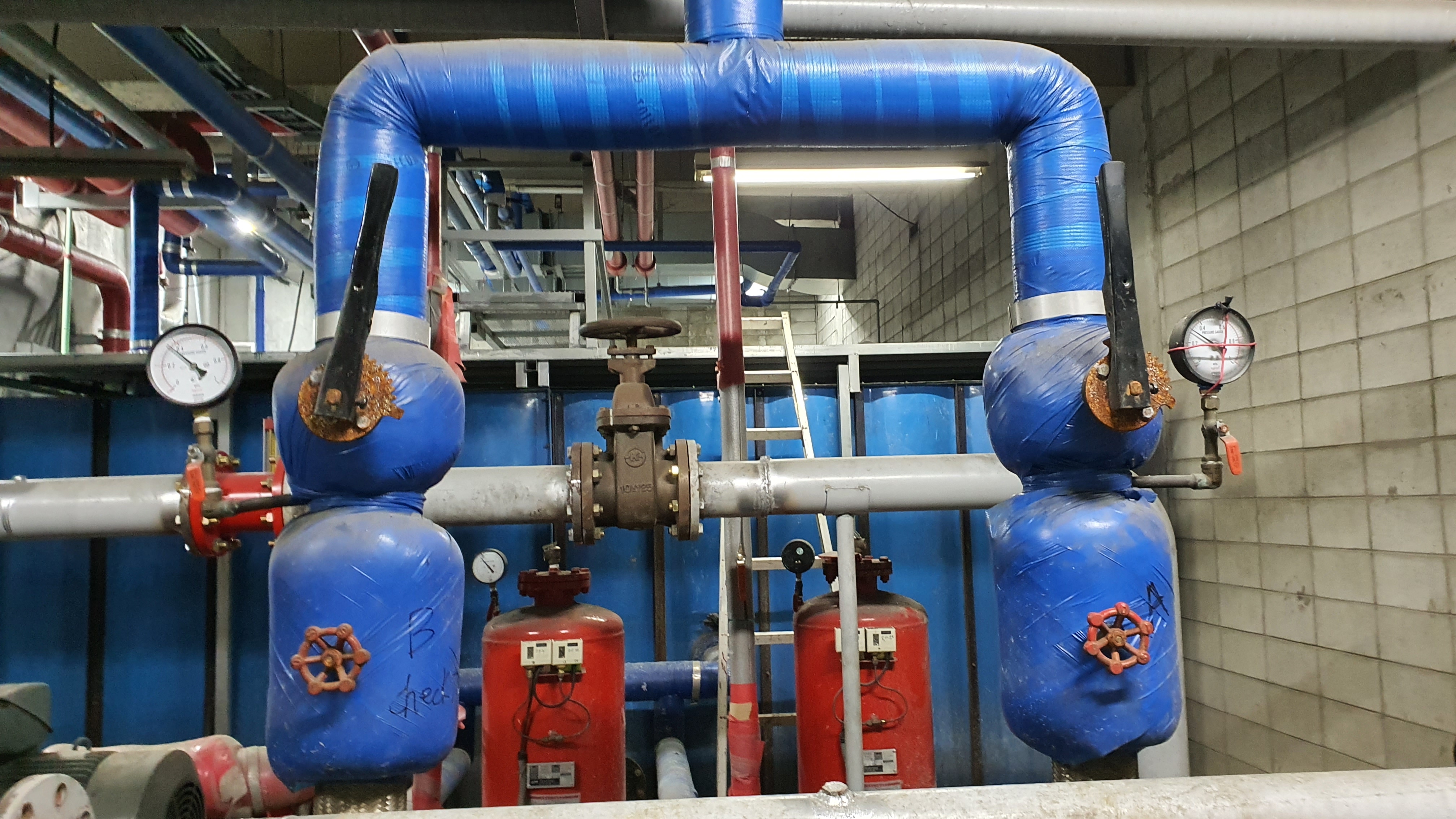

압력계 교체중

급수펌프 압력계 교체후

고가수조 급수펌프 콘트롤및 집수정 배수펌프 콘트롤  프로트레스 스위치 콘트롤팩



접점 점검결과 옥상 고가수조 센서 이상으로 보임

옥상 고가수조 전극봉타입 센서 부식이 심함

준비해온 전극봉과 전극봉홀더

물탱크 높이에 맞춰 전극봉 절단

전극봉 사용시 피복이 있고 감지부는 3~5cm정도만 벗껴내면 됨

전극봉에 피복이없을경우 이물질이 달라붙을경우 오동작 요인이 발생됨

전극봉및 전극봉홀더 교체

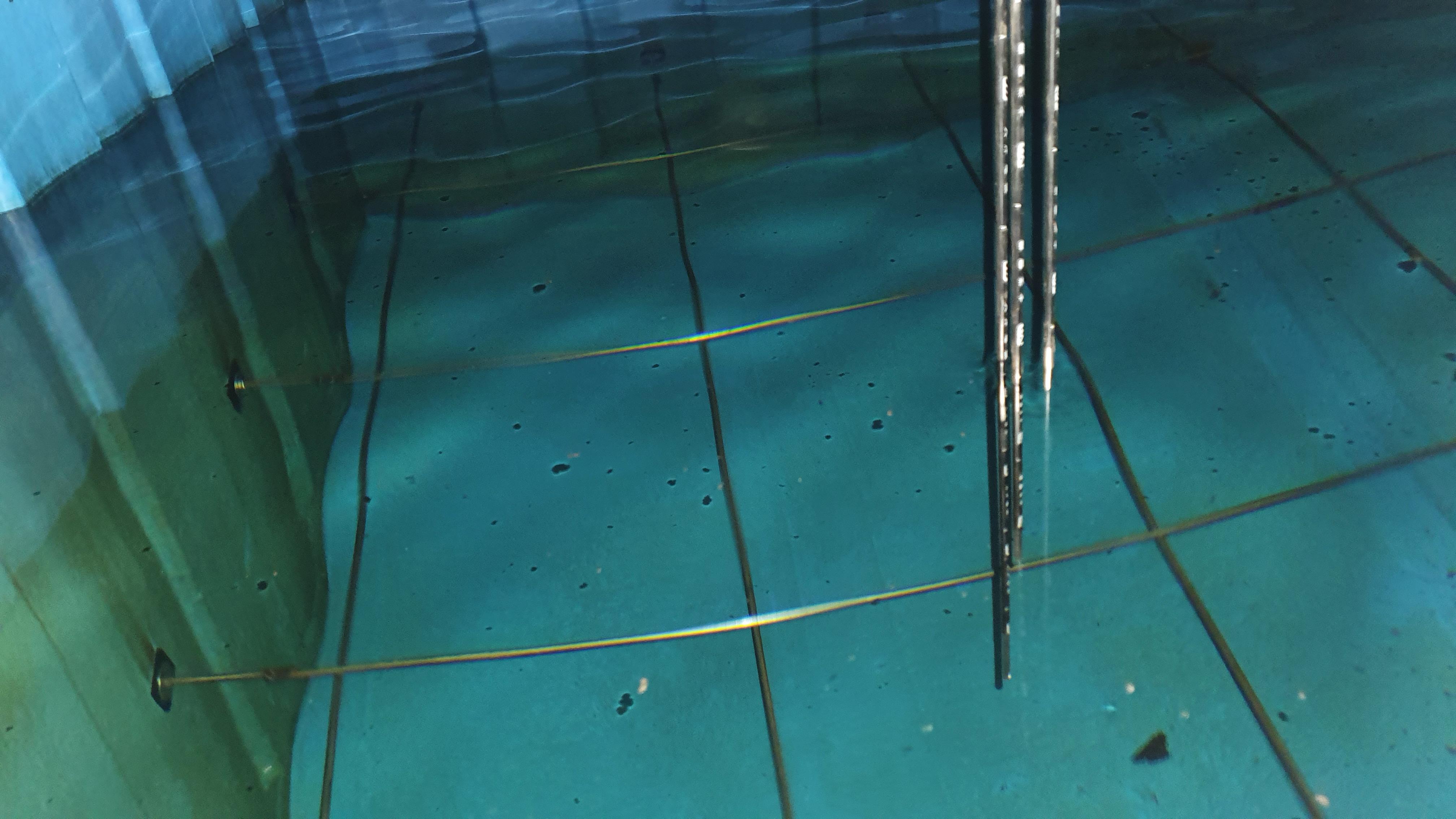

고가수조 내부에 이렇게 감지되어 전극봉이 가장 긴것E3는 접지계념 항상잠김

중간E2  여기까지 고가수조 물이 내려가면 E2전극봉에서 물이 떨어지는순간 급수펌프에 프론트레스 스위치에서 마그네트 전원을 공급 급수펌프가 운전함  지하 물탱크에 물이 고가수조로 올라오고 가장짧은 E1전극봉을 물이 터치하는순간 급수펌프 전원이 차단됨  전극봉은 STS304가 대부분이지만 부식으로 인한 오작동 방지를 위해 몇달에 한번식 스케일 제거를 권장함 물탱크 청소시 같이 하면 됨

교체후 옥상고가수조

프론트레스 스위치도 교체 총3개 프론트레스 스위치중 좌측이 급수 급수경우 불이 들어오면 정지 불이 꺼지면 운전

반대로 집수정경우 프론트레스 스위치에 불이 켜지면 운전 꺼지면 정지 입니다

따라서 현제 좌측에 있는 급수 프론트레스스위치는 펌프가 운전중입니다

위 사진에 있는 고가수조 전극봉 E1까지 물이 올라가 프론트레스 스위치에 불이들어오고 급수펌프는 정지하게 됩니다

시운전완료

좌측 첫번째 마그네트가 급수펌프 마그네이트인데 사진 우측에 프론스레스 스위치 불이 들어오고 좌측 급수펌프 마그네트는 꺼짐

자동운전
