경기도 부천에 있는 모 대학교입니다

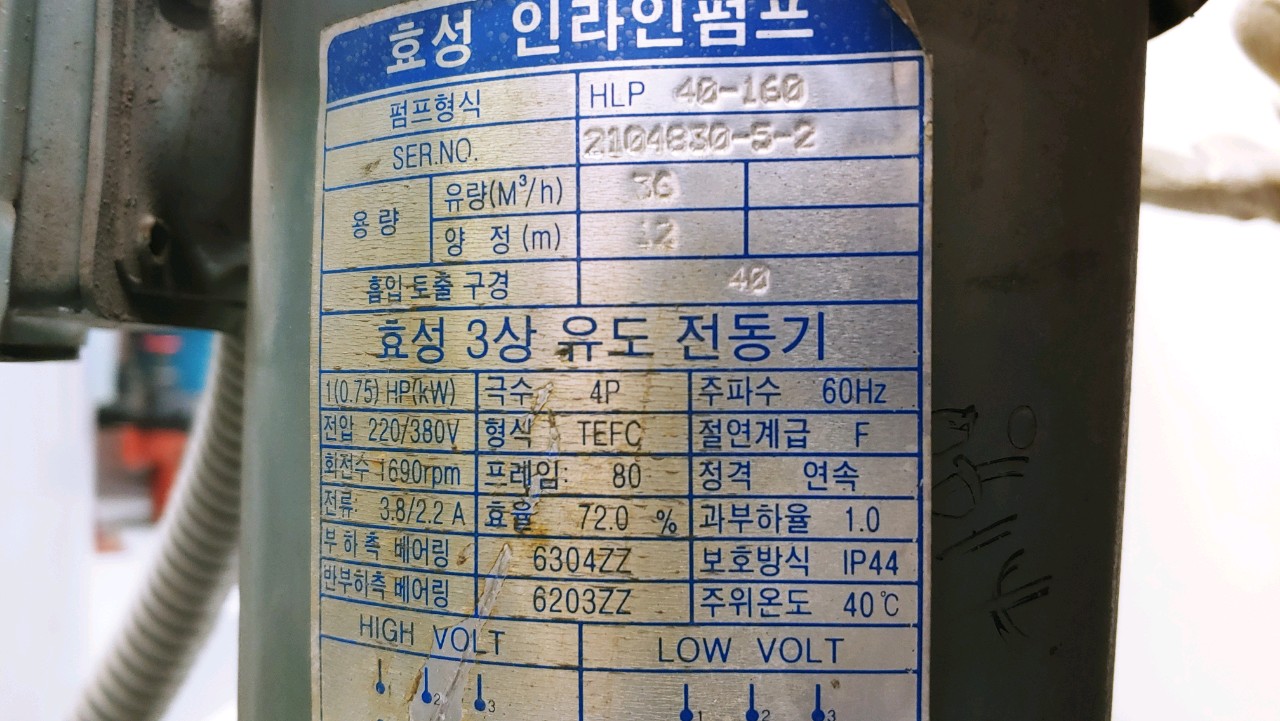

급탕대류펌프로 사용되고 있는 HLP40-160 효성에바라 인라인펌프입니다
소음으로 인하여 수리의뢰를 받았습니다
분해결과 베어링소손으로 인한 코일소손까지 되었습니다
인라인펌프 직결타입은 베어링교체시 메카니칼씰 교체를 기본으로 하고 있습니다
먼저 문자로 의뢰 들어온 급탕대류펌프로 사용중인 효성인라인펌프
견적을 내고 탈착후 수리 과정
전체적인 모습
펌프 을 배관에서 분리전 펌프 전후단 밸브를 잠금니다

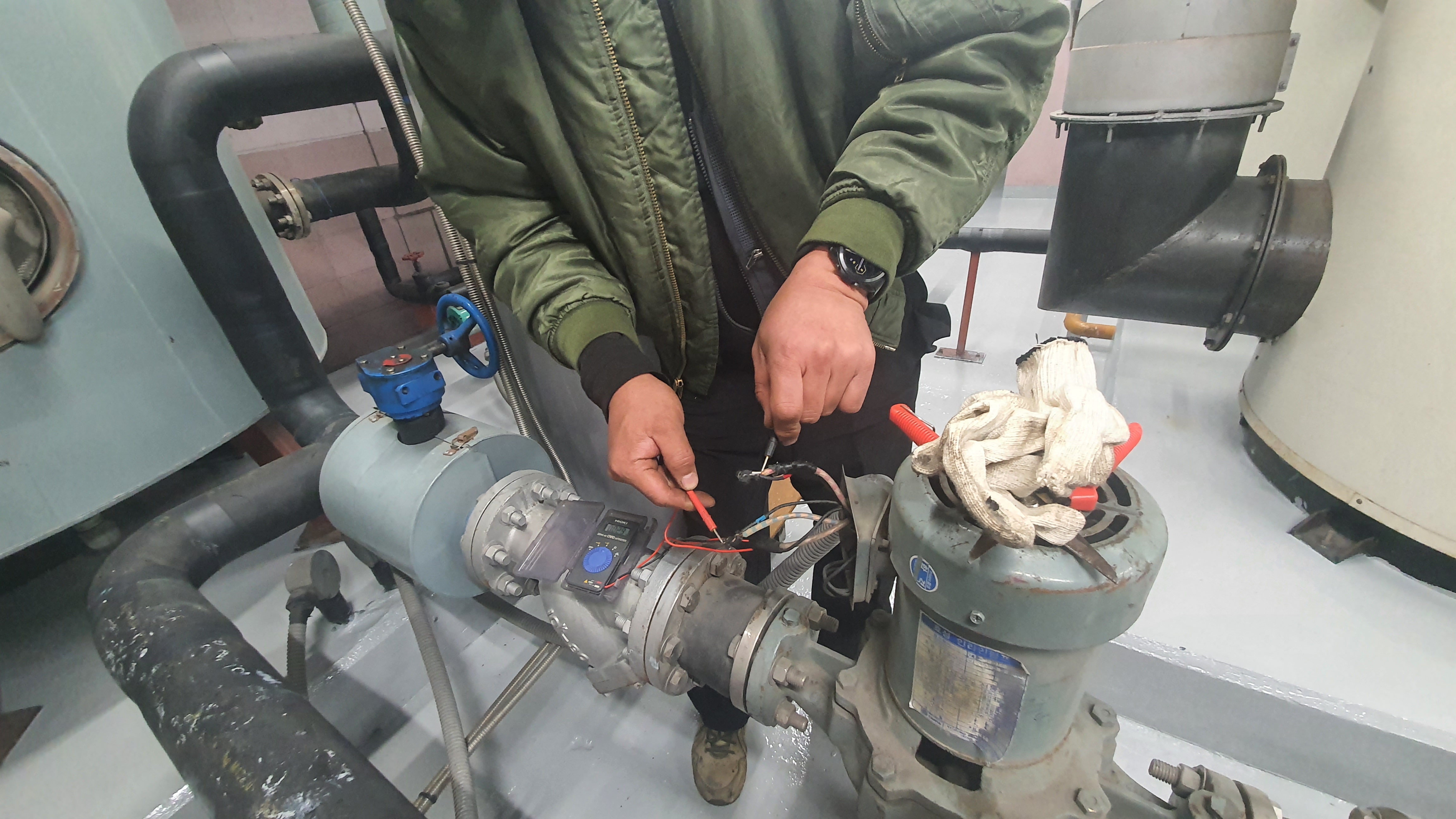

전원이 완전히 차단되었는지 확인

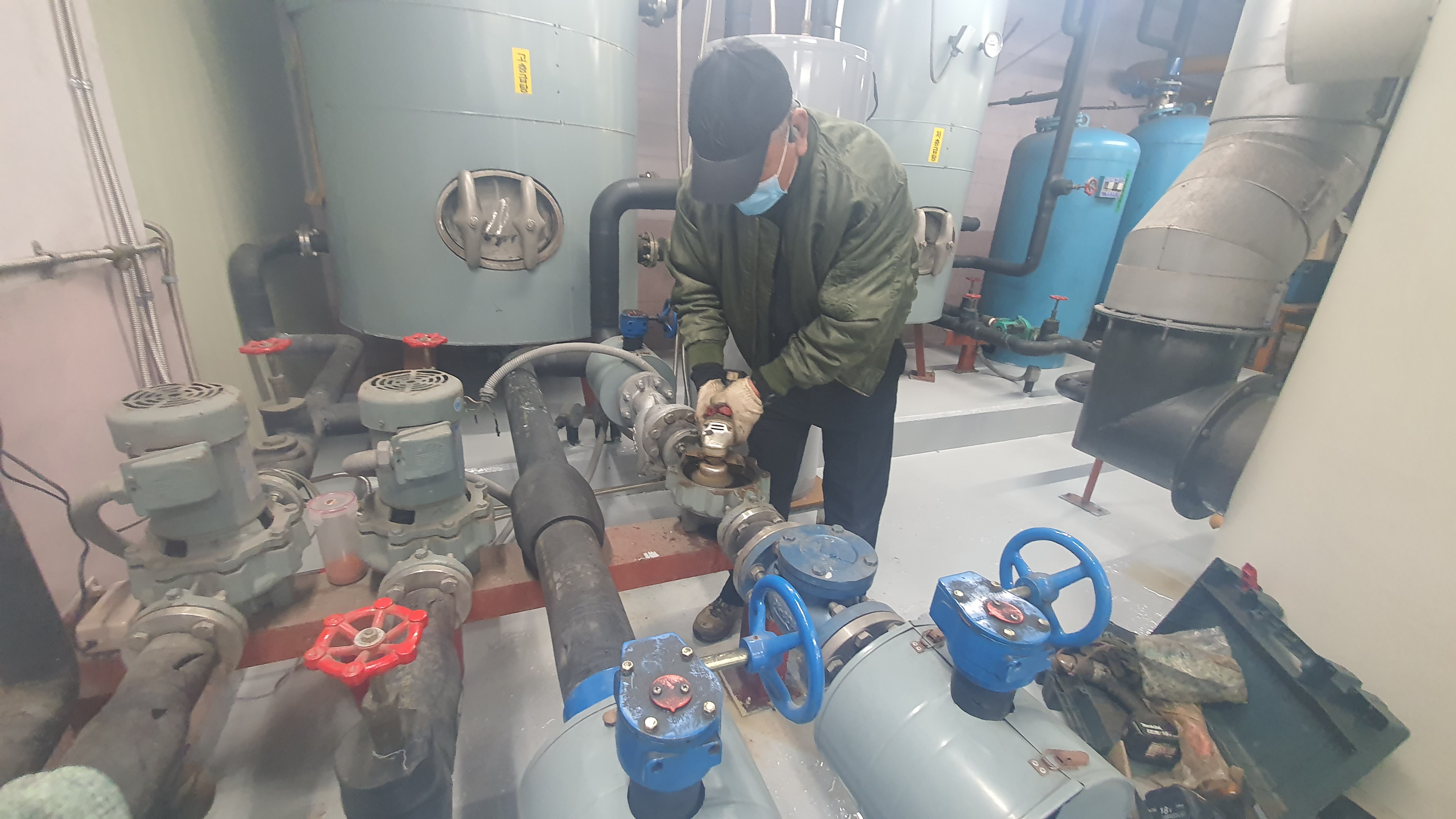

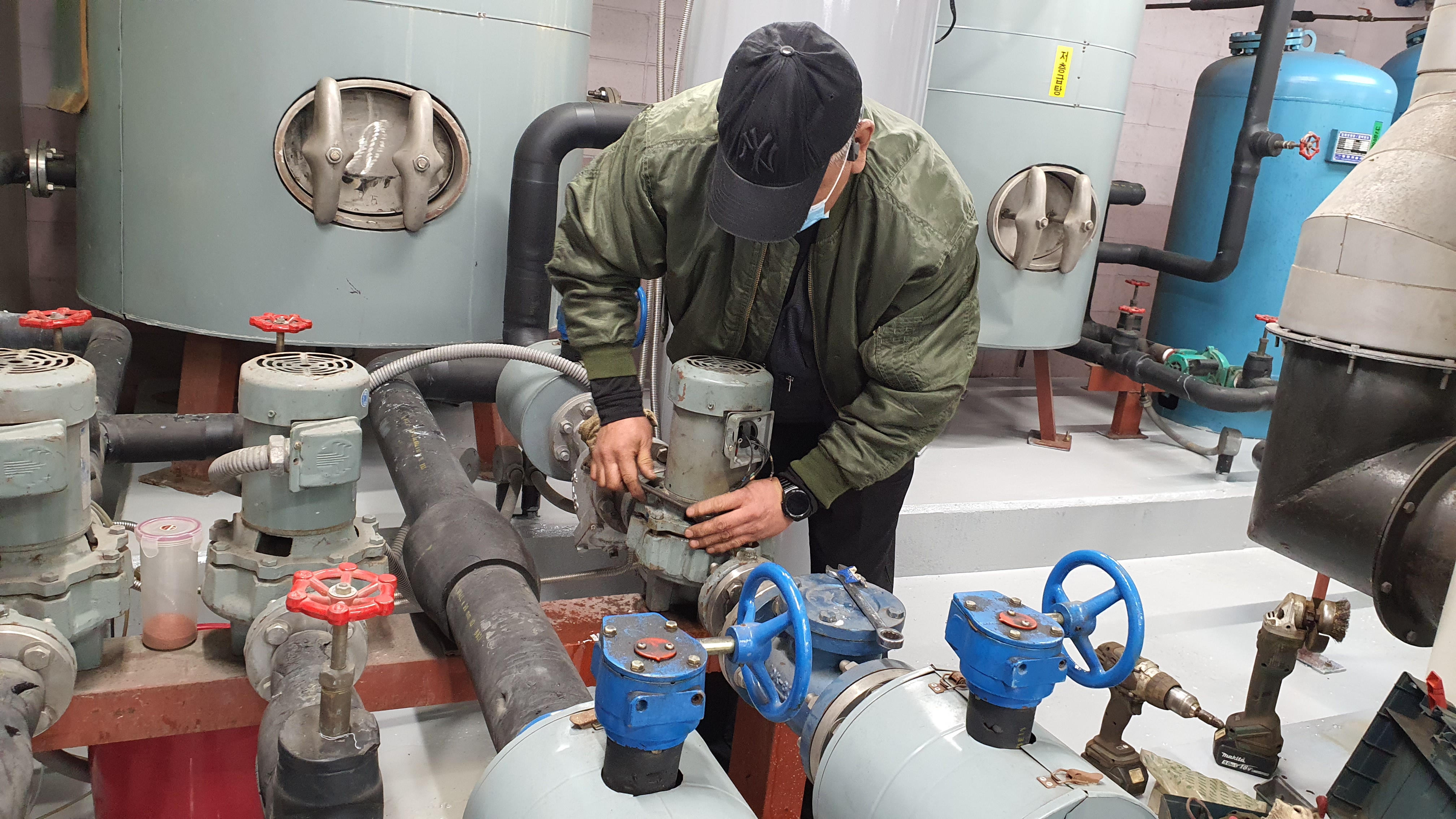

펌프를 배관에서 분리합니다
펌프 케이싱에서 펌프 임페라 와 직결모터를 분리합니다
임페라 분리후
임페라측 베어링 오랜사용으로 소손됨 파쇠

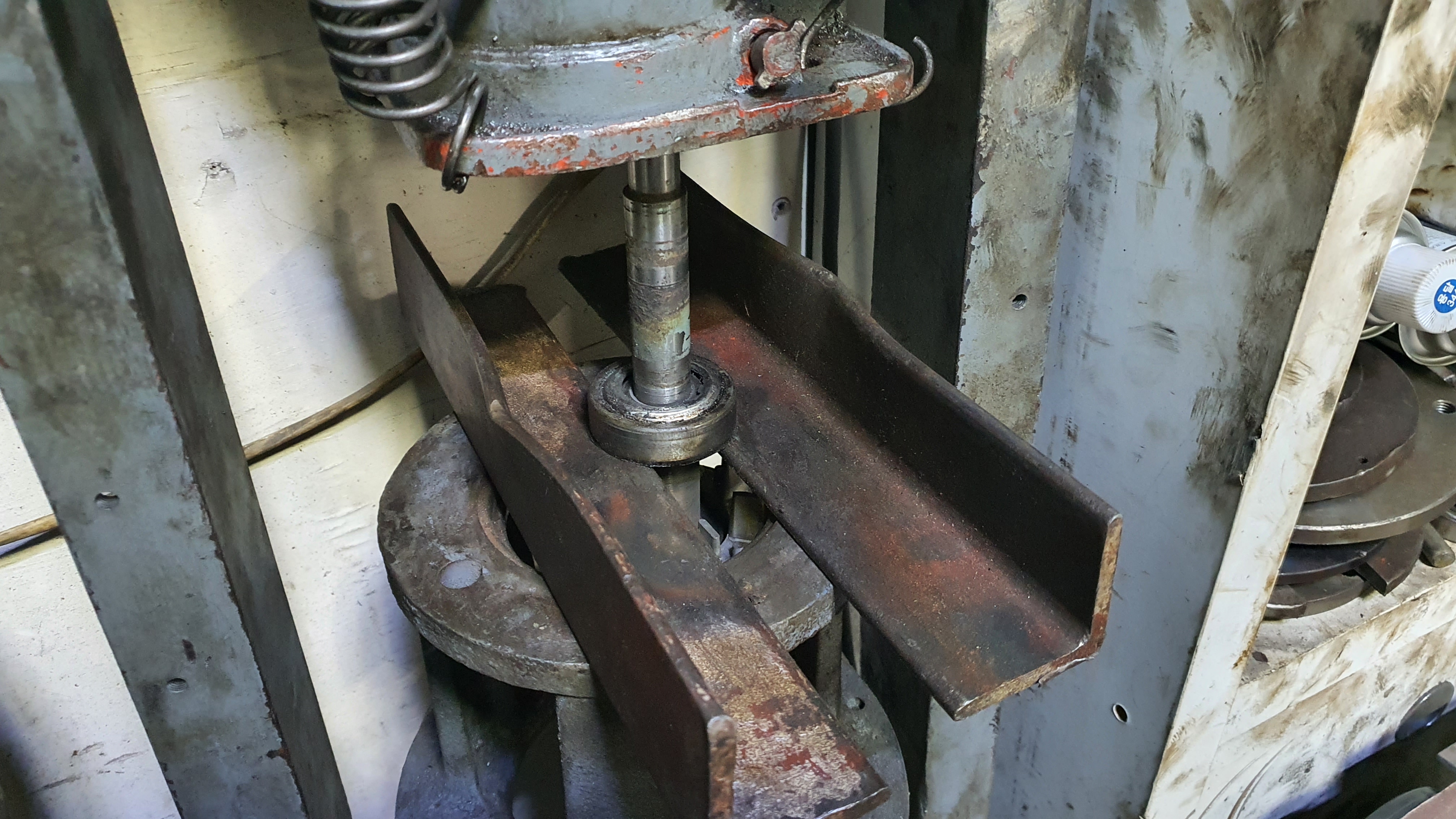

모터 회전자에서 베어링분리중
베어링유도가열
교체할 사용하던 메카니칼씰
펌프 백케이싱 부식제거
분해 베어링교체
베어링 파쇠로 인한 베어링 쇠조각이 코일을 소손시킴

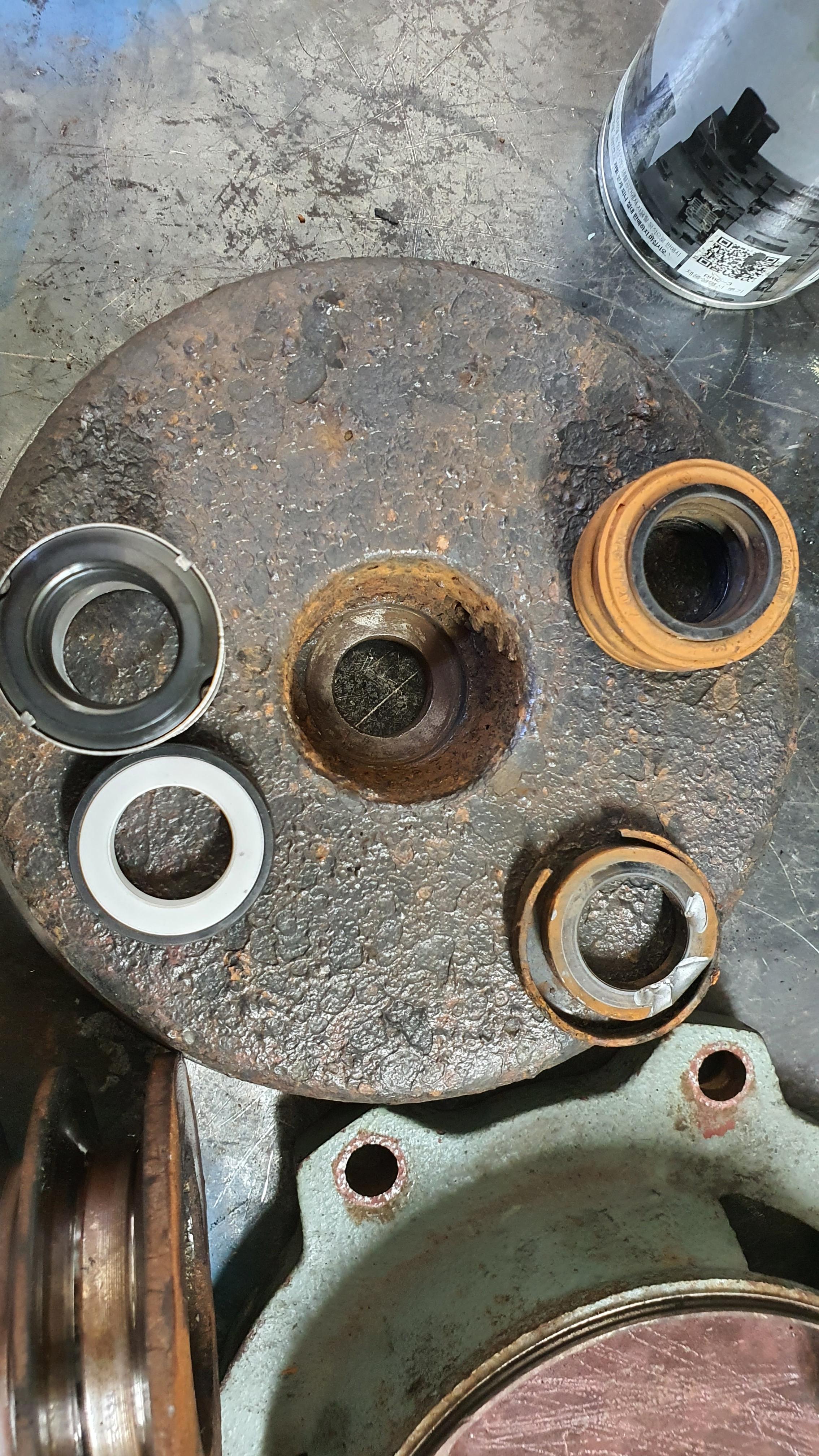

교체할 신품 메카니칼씰과 비교샷
모터 재권선
모터 회전자 조립및 시운전

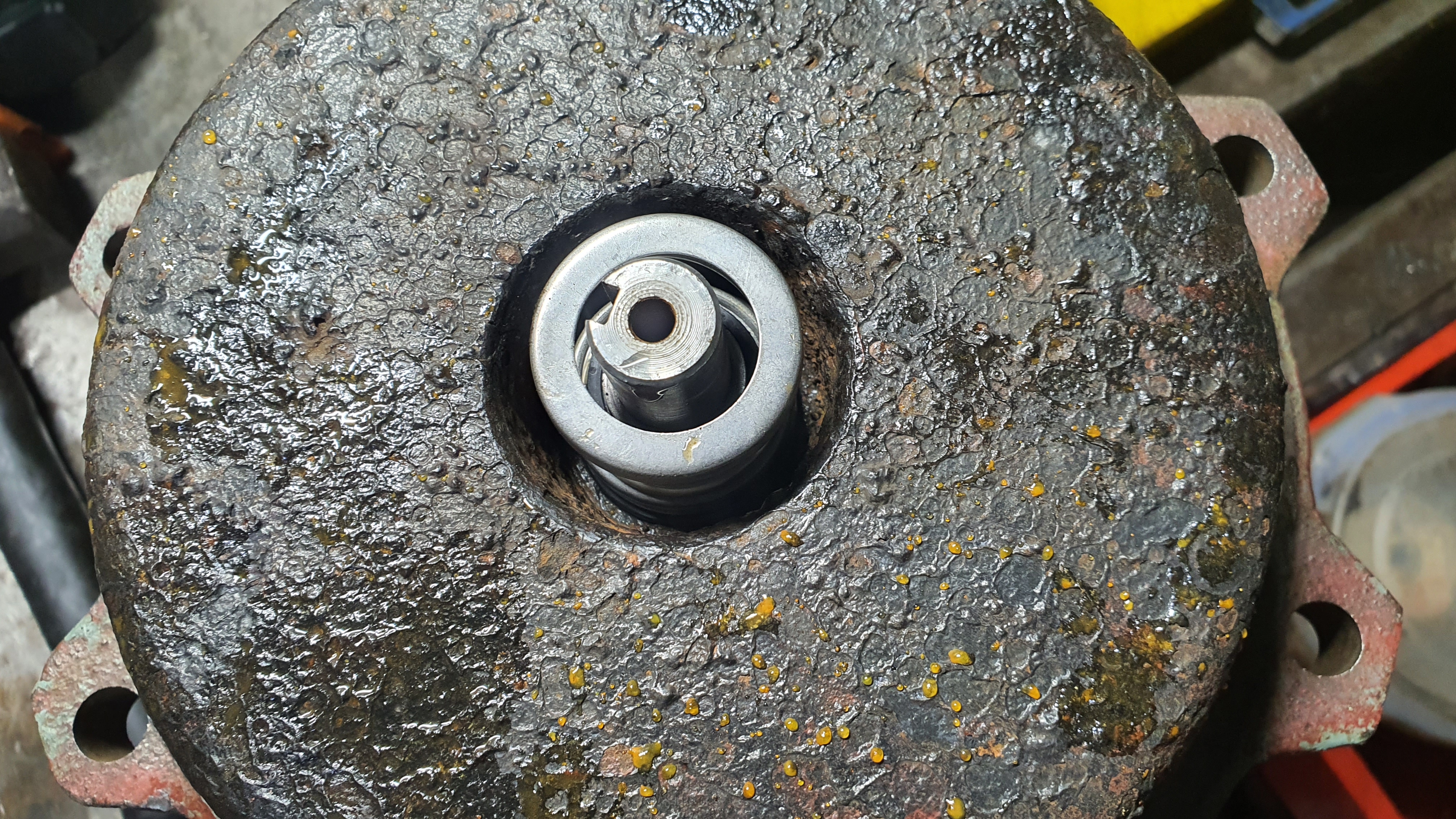

펌프 백케이싱 조립및 메카니칼씰 조립
약간식 밸브가 밀리는지 펌프 케이싱에 물이 차오름

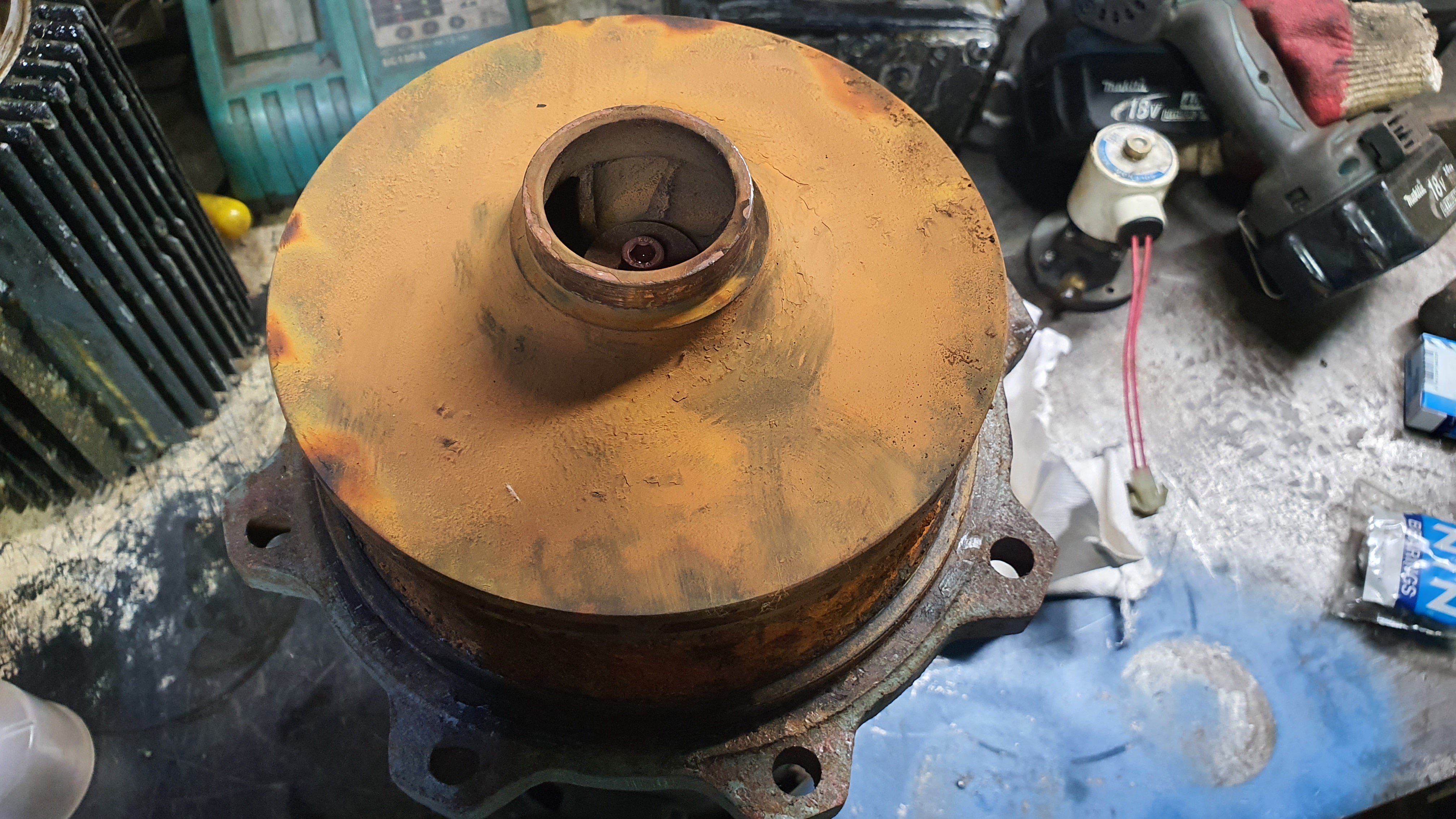

펌프 케이싱 부식제거
부식물 제거
임페라와 모터측 조립
장착
누수확인

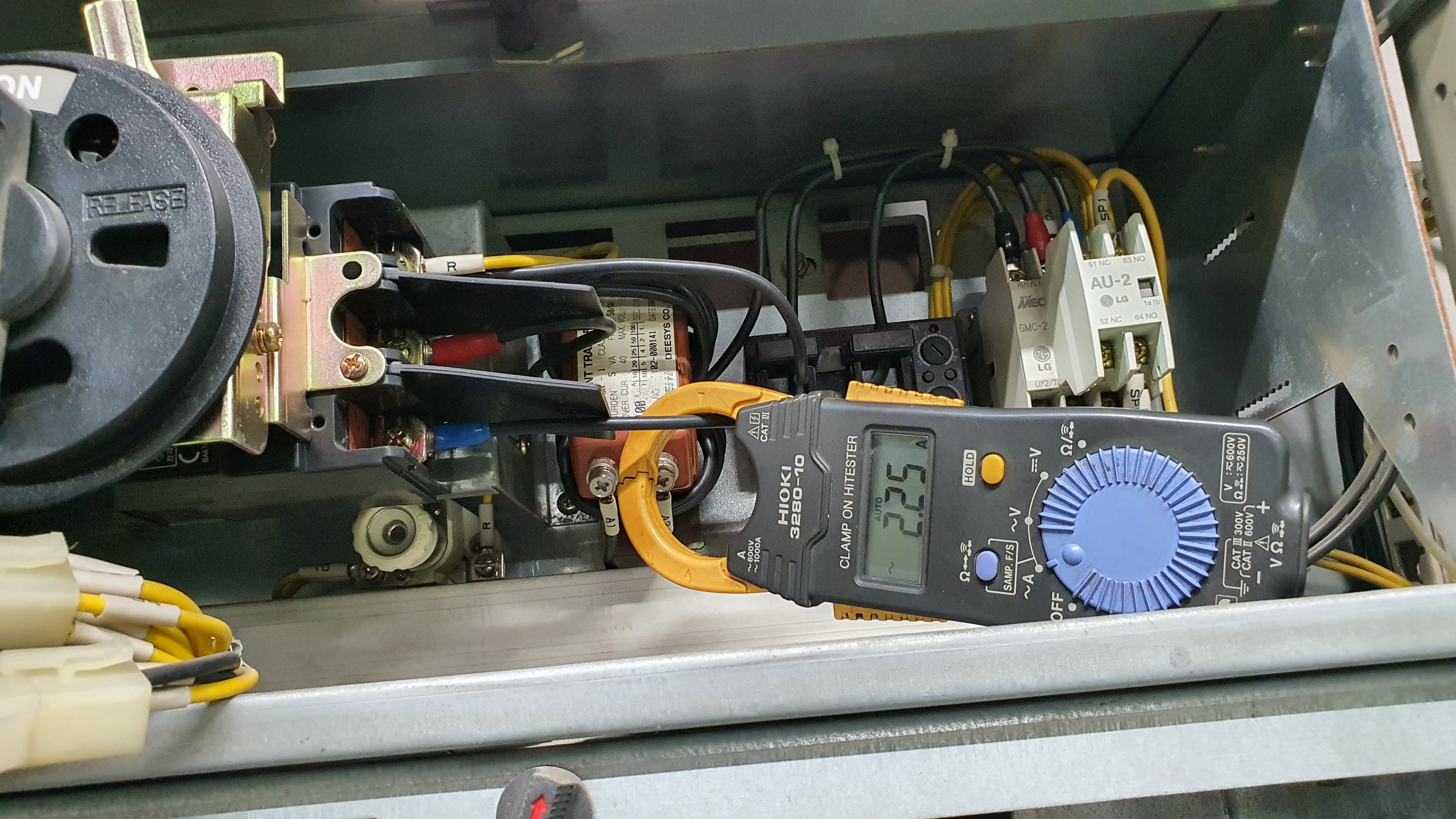

시운전 전류체크
