서울특별시 서초구에 있는 모 관계기관입니다
지하 영구배수펌프 집수정 체크밸브 이상으로 교체 작업 의뢰가 들어왔습니다
보내온 사진을 보니 10K80A 스윙체크 타입인데
면간길이가 200mm라고합니다
스윙체크밸브 10K80A경우
일반BS규격은 면간길이 대부분 215mm(회사마다 틀림)
KS인증품경우 면간길이 240mm
인데 면간길이가 200mm라고 하네요
다시한번 확인해도 관리자분이 직접 줄자로 찍어서 보냈는데
정말 200mm이네요
결국 다른방법으로 교체하기로 했습니다
아래 사진에 설명
관리자 분이 보내주신 사진편집까지 해서 참 꼼꼼하시고 확실하신 분입니다
이부분을 교체하고싶다고 합니다 동그라미 표시까지
위사진을 보고 면간길이 제가 아래 사진처럼 표시한부분의 길이가 같아야지 교체가 가능하도 보냈습니다
줄자로 찍어서 보내왔는데 정말 200mm이네요
두개 동시에 교체 의뢰로 어느정도 배관 유격으로
해머린스체크밸브로 권장하여 교체작업을 진행하였습니다
막상 도착하였더니 관리자분이 어제까지 되었던 한쪽 펌프가 오늘 어쩔땐되고 어쩔된 안된다고 합니다
이야기를 들어보고 간단하게 점검해보니 한쪽 마져 체크밸브가 불안정하여 그런것 같으니
체크밸브 교체 하면 괜찮을것 같다고이야기 했습니다
수중펌프는 이십일전 교체 작업을 진행하였다고 합니다
판넬에서 펌프를 동작시키고 전류치를 보고 펌프 상태를 점검중
먼저 체크밸브 위의 게이트밸브를 잠금니다
새롭게 교체 진행할 해머리스체크밸브 면간길이때문에 스윙체크에서 해머리스체크밸브로 교체하기로함

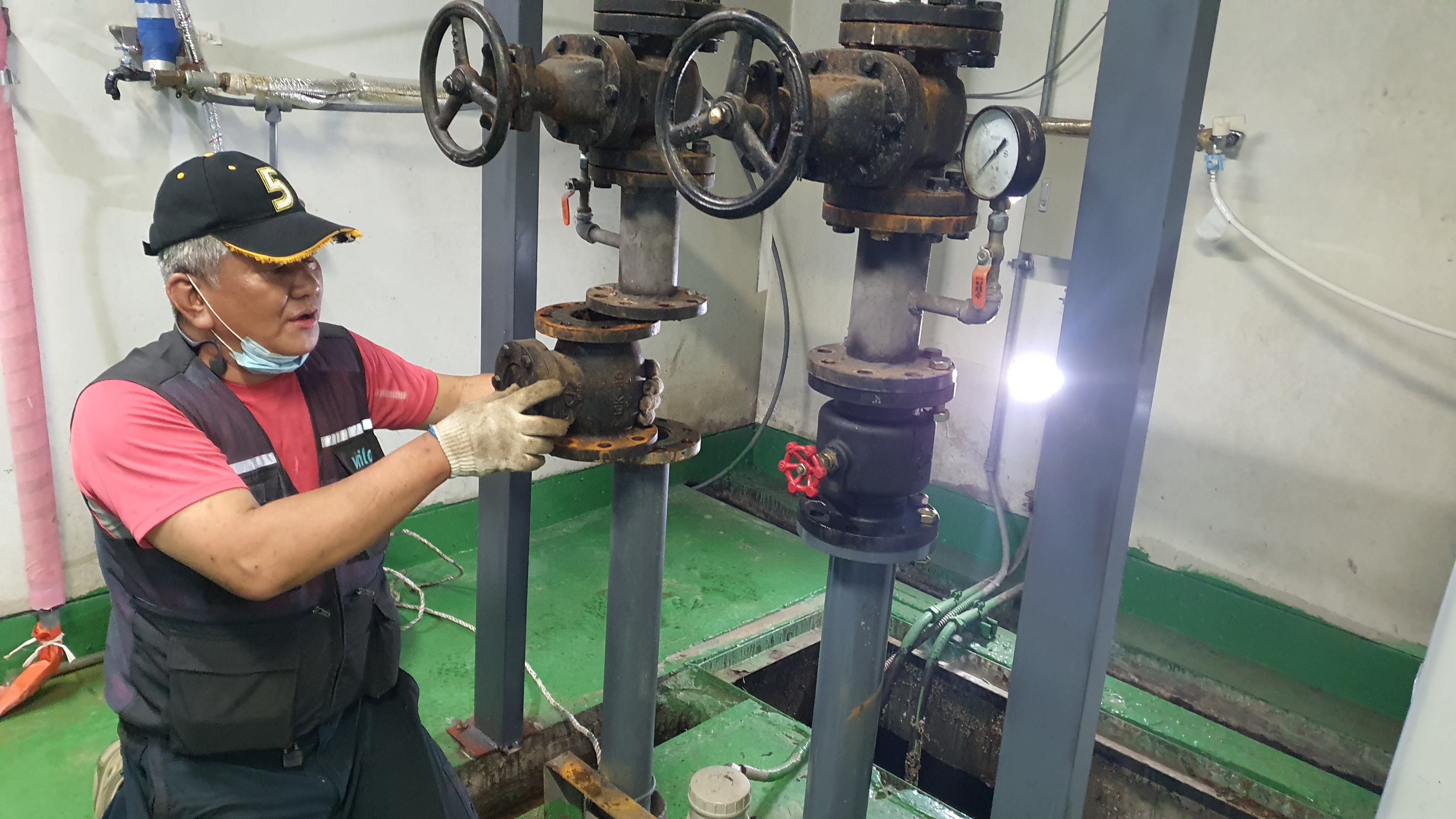

스윙체크 배관에서 분리중
배관이 내려앉아 벌리는중

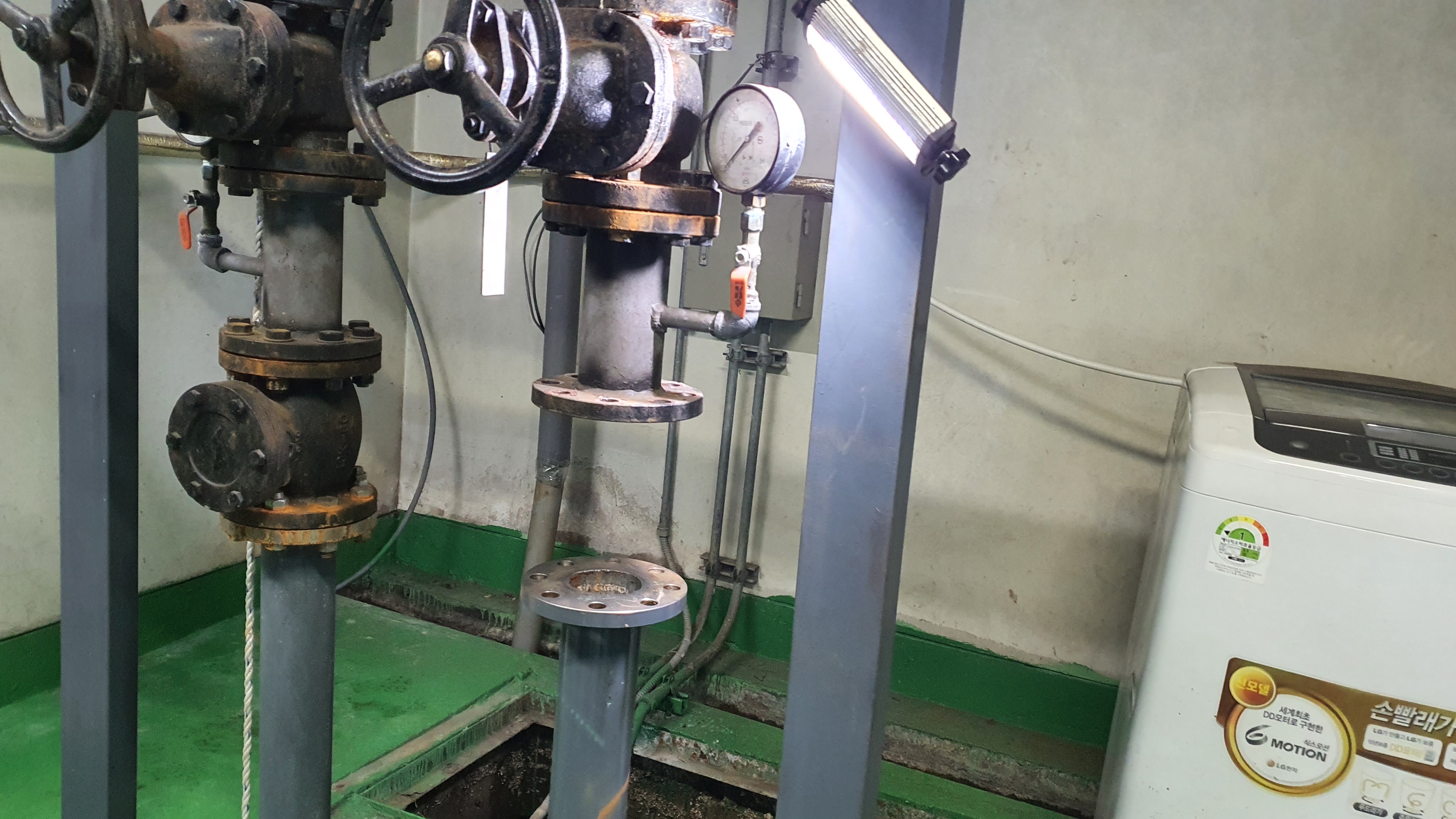

스윙체크밸브 배관에서 분리

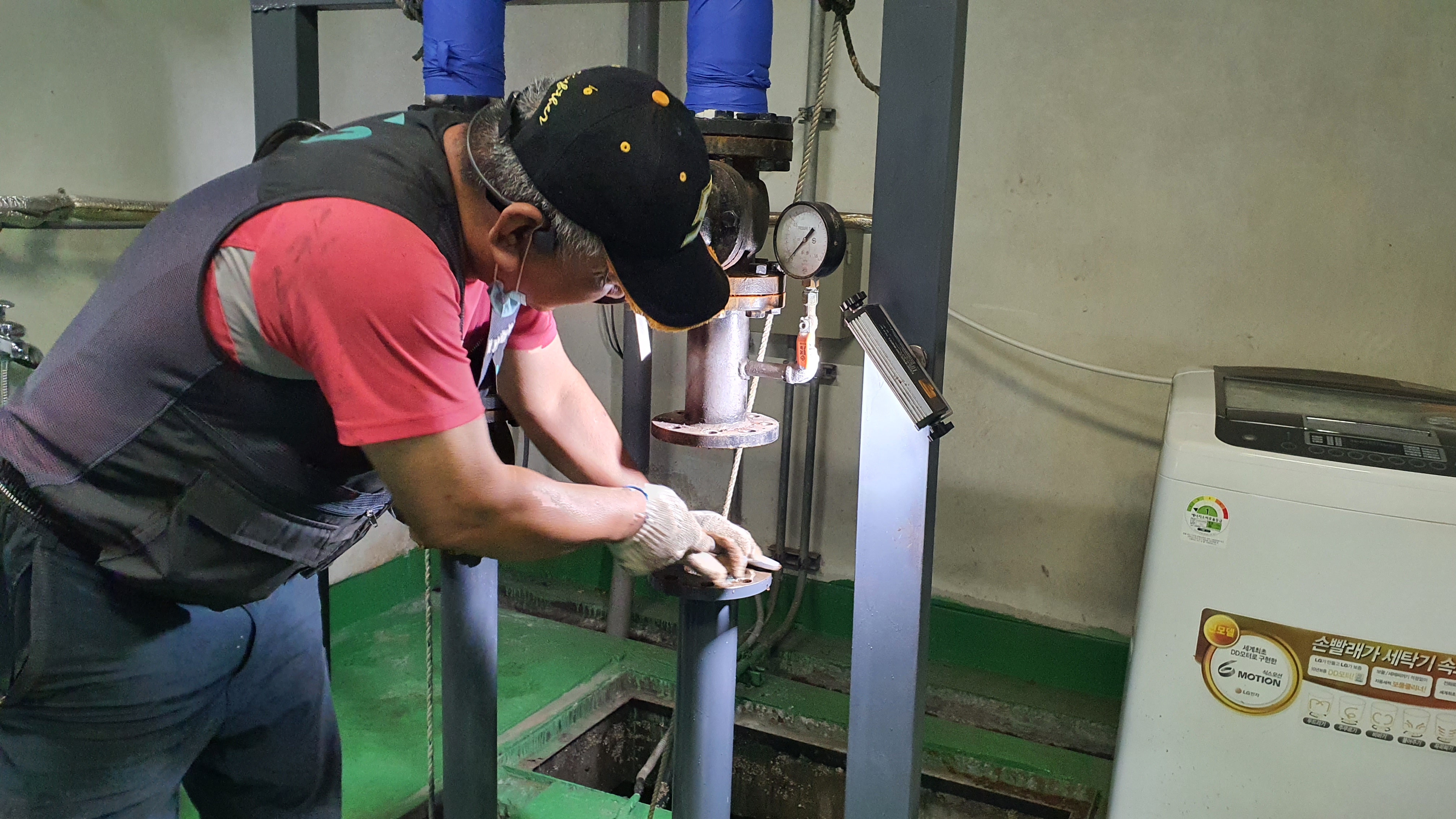

후렌지 부식물 제거중
상부 후렌지 부식제거
깨끗하게 정리중
체크 면이 떨어졌넹 일명 불알이라고 함 ㅎㅎㅎ 오랜사용으로 디스크가 바디에서 떨어져 나갔네요
해머리스체크밸브 교체후 반대쪽 탈착중
이쪽 스윙체크밸브도 디스크 암이 손상 바디에서 떨어져 나감
부식제거중
이제 해머리스 체크밸브를 가스켓을 넣고 볼트너트를 조임니다
압력계이상으로 압력계도 교체합니다
펌프 시운전 전류값정상 체크밸브 정상작동
시운전 완료
밸브 모터 펌프 송풍기 기계정비 설비보전 회전기기 진단및정비
대승엔지니어링 010-3294-4253
