경기도 봉담에 있는 모 아파트입니다
몇년전 정수위밸브 교체후 잘 사용하다 가끔 한번씩 알람과 수위가 안맞는것 같아
저희 대승엔지니어링으로 문의가 들어와 점검방법등을 설명후
레벨센서 이상인것 같아 오래도 사용하고 해서 레벨센서 레벨콘트롤 모두 교체작업을 진행하였습니다
STI-4US 수덕레벨 레벨콘트롤
레벨센서의 신호를방다 디지털로 표시 설정된갑에의해 로우알람 스타트 스톱 하이알람 출력
외부 판넬에도 부착가능 외부판넬 부착시 디지탈로 수위표시됨
SG-980S 수덕레벨 레벨센서
FLOAT에서 발생된부력을 회전스프링에 전달 스프링에 연결되어있는 내부기어가 움직임범위만큼 기어가 회전하여 현장지시를 합니다 외부로 전류신호를 전송할수있는 방법은 볼류과 컨버터를 장창 SIGNAL를 전송시킬수있습니다
4~20mA 출력

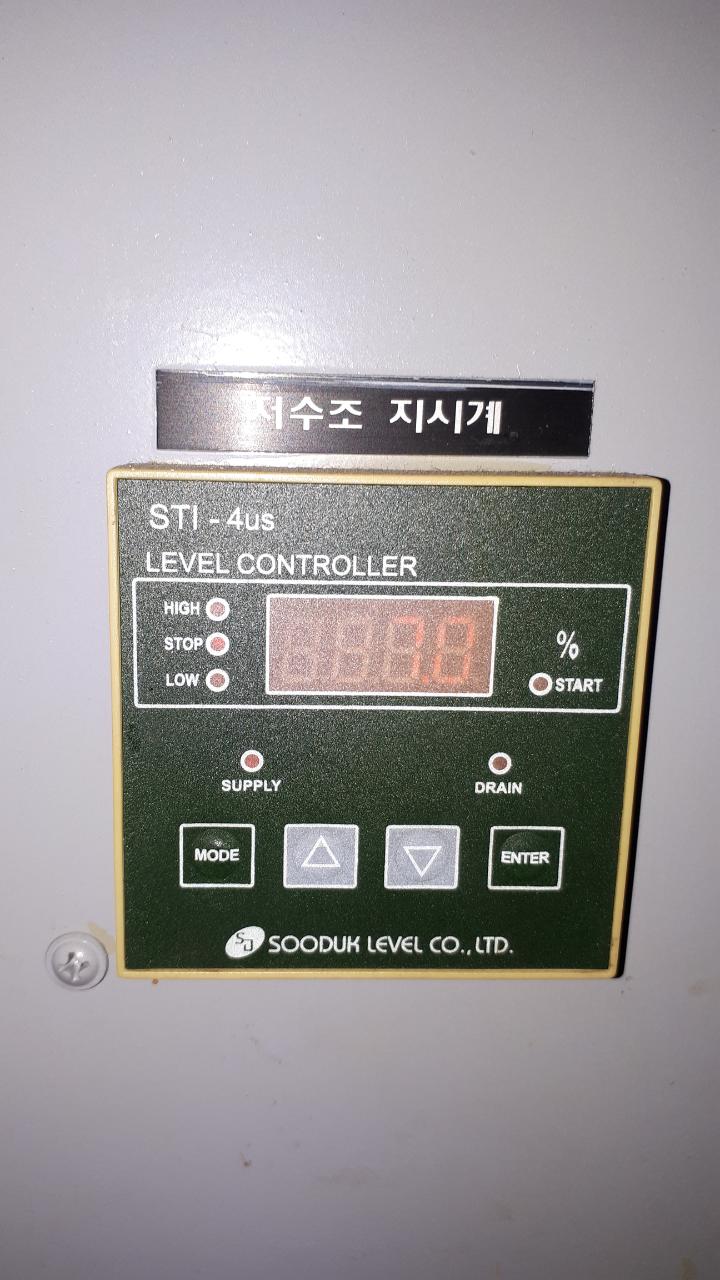

저수조 레벨콘트롤 기존것
저수조 상부에 레벨센서 헌팅됨

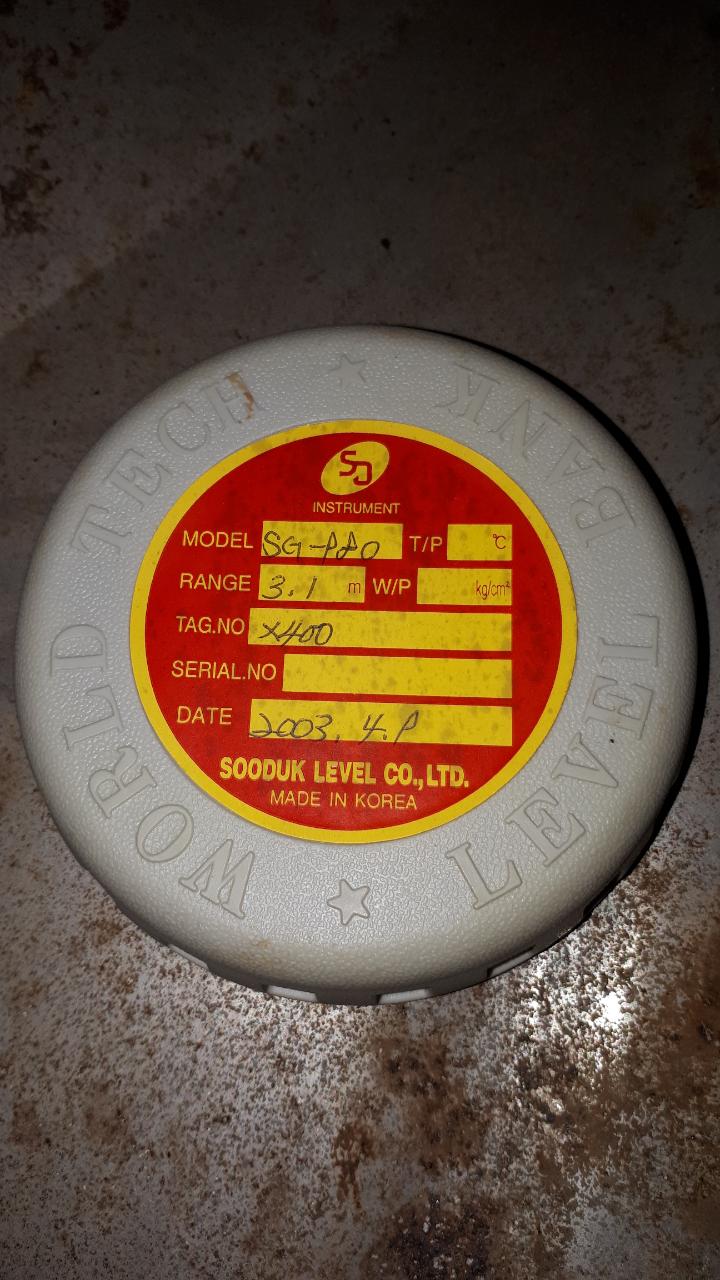

이렇게 예전 레벨센서사진을 보내주시면 제작후 교체작업을 현장에서 진행합니다

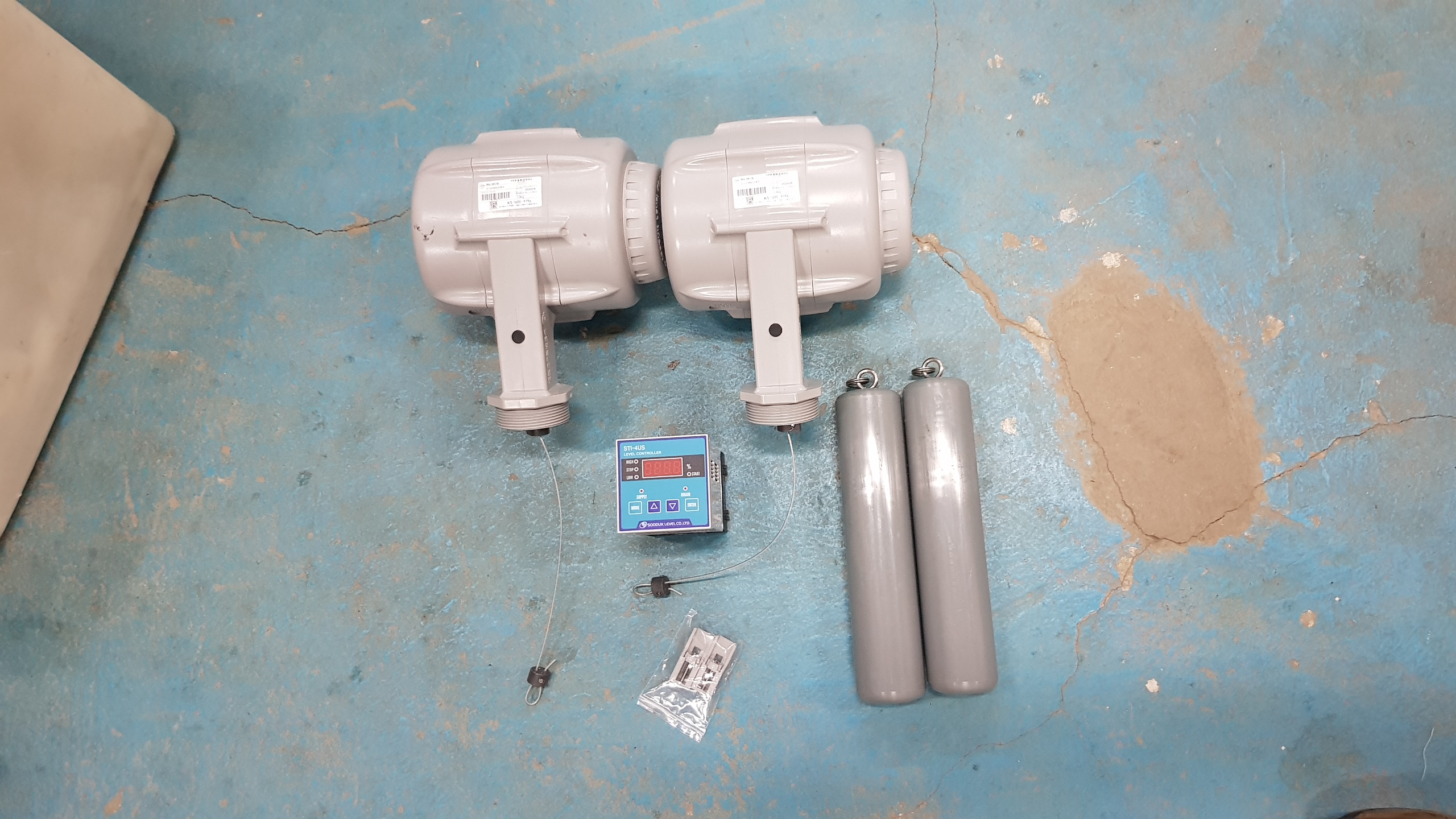

위 사진을 바탕으로 신형 레벨센서 레벨콘트롤을 제작합니다
이렇게 스티커를 제작하여 향후 유지관리 교체도 편리함을 더했습니다

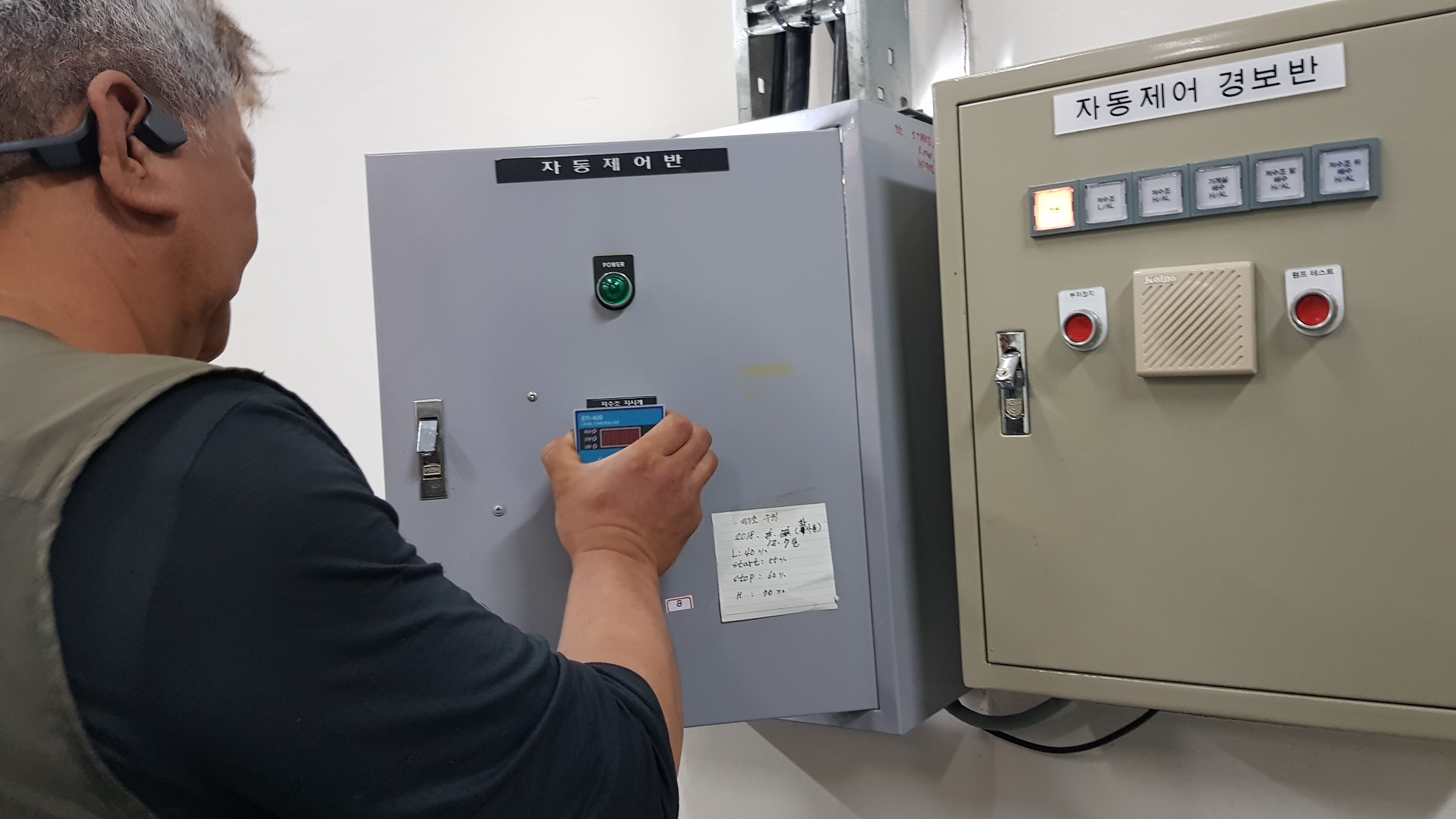

기존 저수조 지시계를 점검합니다

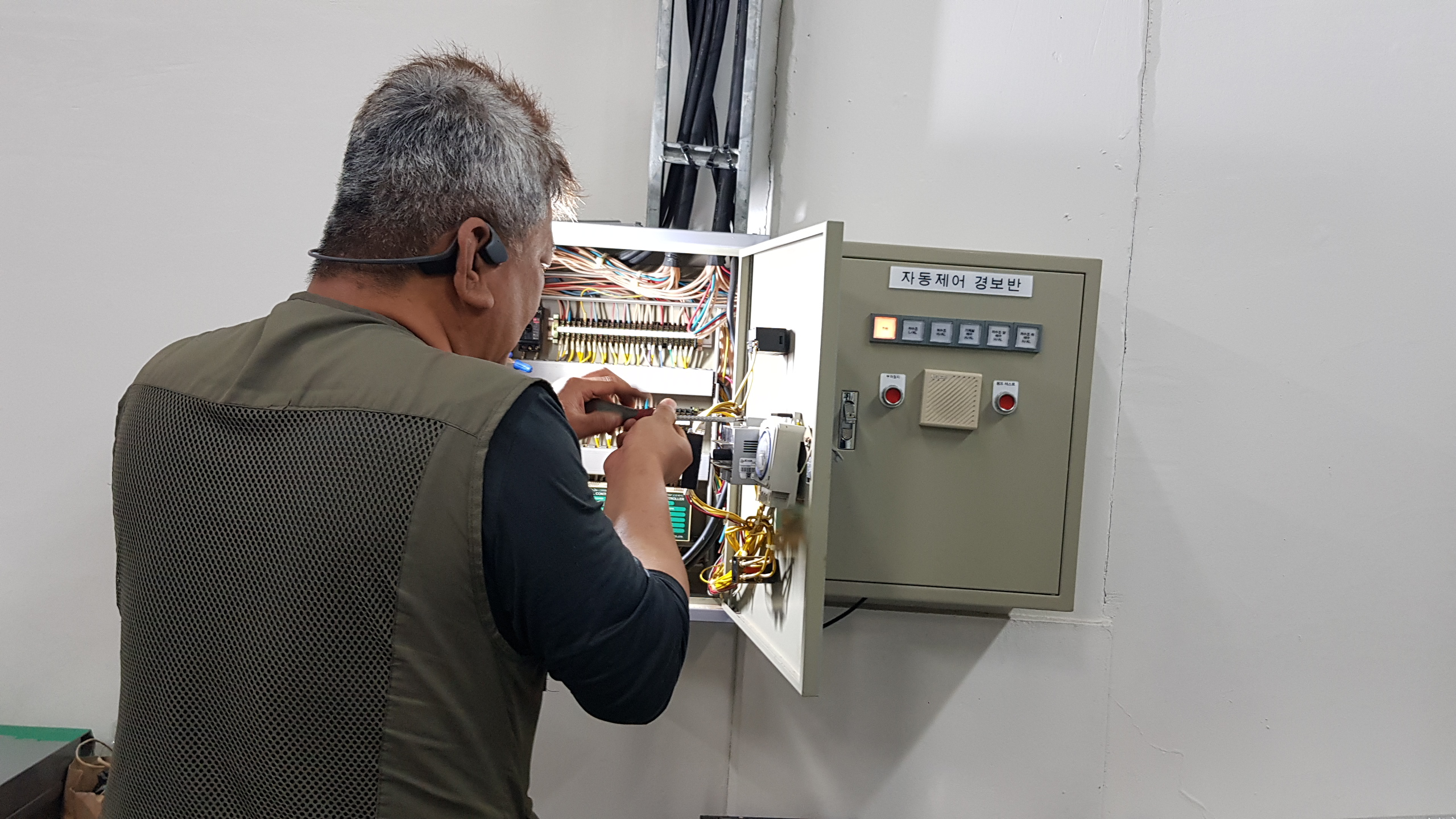

회로를 점검체크합니다
판넬 전면부에서 분리합니다
새로 준비한 신형 레벨콘트롤을 부착합니다
재 결선을 하고 장착합니다

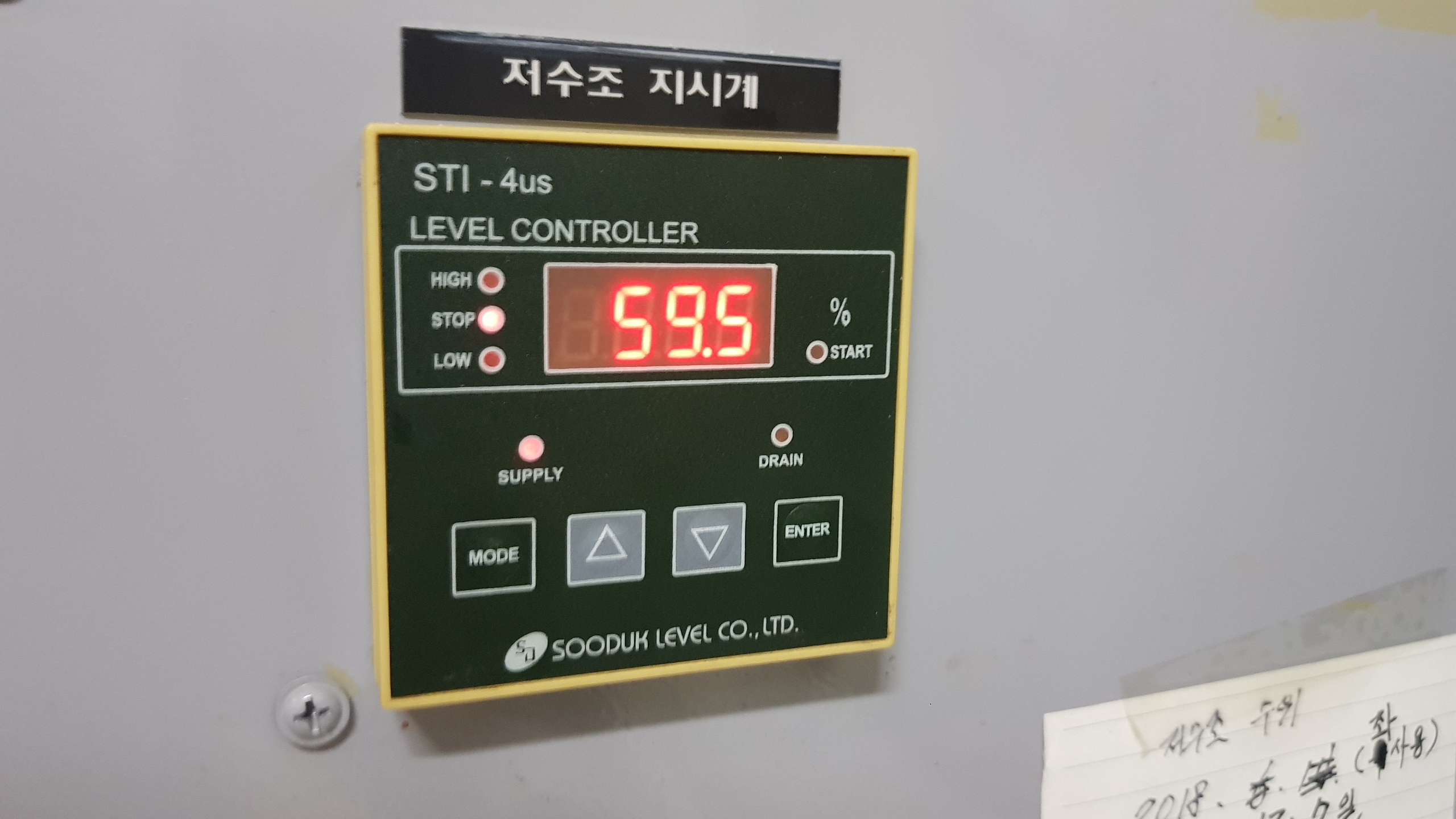

깔끔합니다
보기 좋습니다

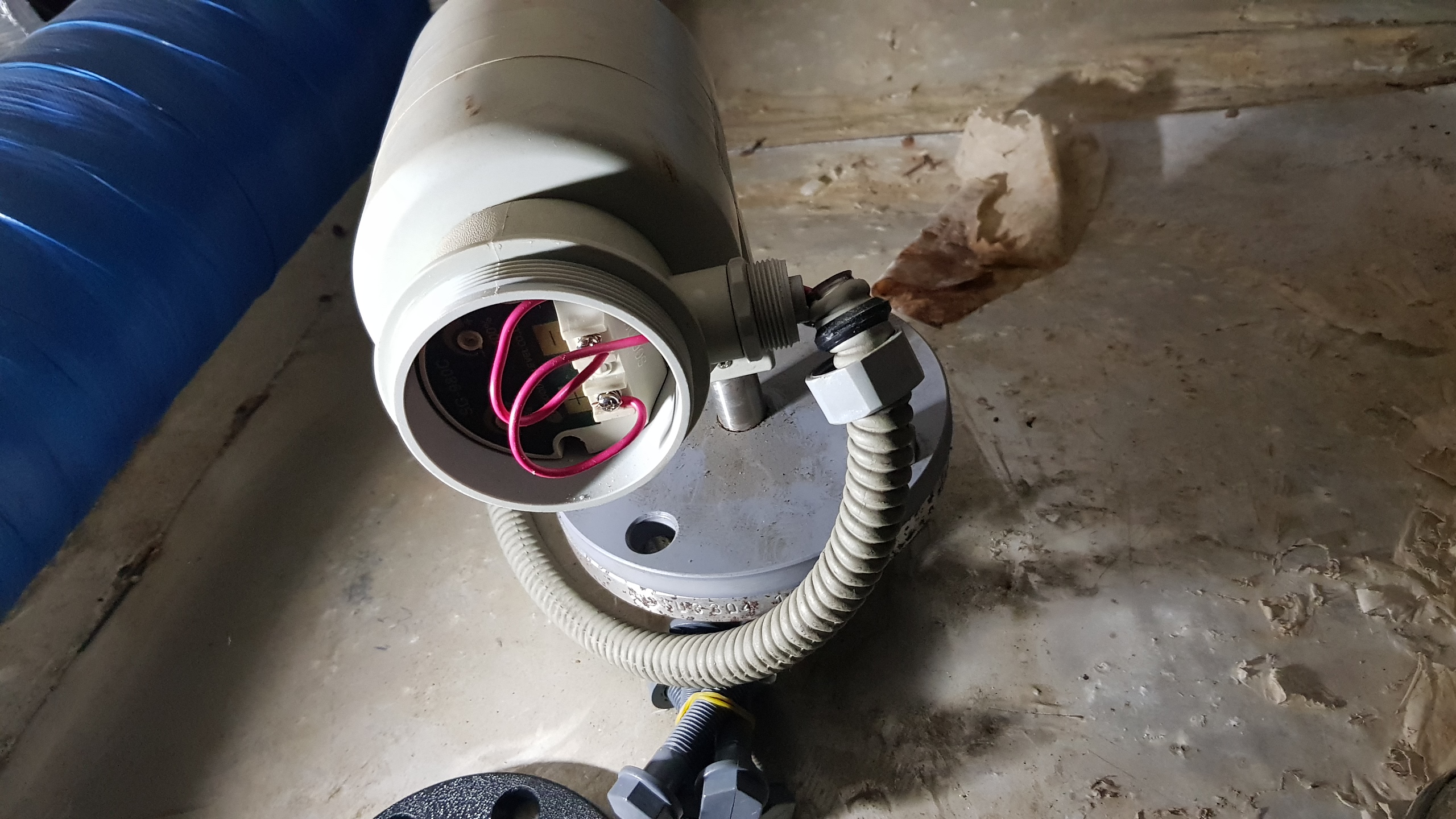

저수조 상부에 달려있는 헌팅되고있는 기어식 레벨센서
기존레벨센서 제거
위에서 테스트후 장착합니다
