입형다단펌프 수리 DRL16-20

입형다단펌프 사진입니다

흔히 명판 명판 하는데

명판보는법과 모터명판의 용어를 제나름대로 도움말을 첨부해 보겠습니다^^

두성 지금은 듀크펌프로 바뀌였죠

DRL16-20

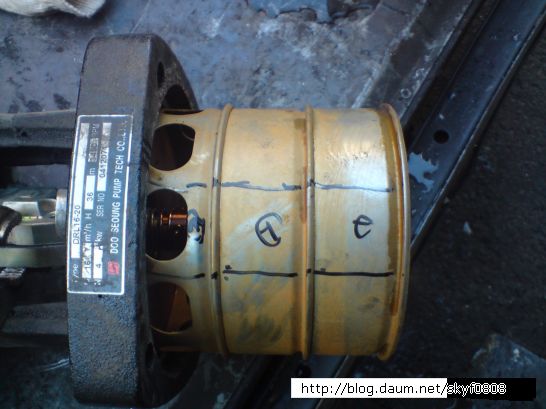

명판 보는법

DRL

 (비자흡식 입형 다단원심펌프)

DR 펌프 베이스 주철

DRL 펌프 베이스 스텐인레스 스틸

적용범위 :급수및 가압설비 ,소화전설비,보일러급수,산업용 순환펌프 ,냉각수펌프,제조공정설비,고압세척용,음료제조설비,R/O여과장치,스프링쿨러등

사용유체 : 음용수 , 냉.난방수 응축수 에틸렌 글리콜혼합수(최대40%)등 점도가 높지 않고 섬유질이나 마모를 일으킬 수있는 이물질이 포함되지 않은유체 (산,알카리성 액질 제외)



16

펌프공칭유량 ㎥/h



20

펌프 회전자단수(임페라)X10

이런식으로 회사마다 모델명에 펌프의 특징이 나와있습니다

알아두면 편리 하겠죠



모터사양



IEC(국제 권장 규격으로 절연, 취부 치수의 계열 축단계열등 모터에만 관계하는게 아니라 전기,기계,일반및 넓은범위를 정한것  JIS(일본규격)이나 KS규격은 이 IEC칫수를 근본으로 제정됨-표준형 농형 삼상모터

ㅇ 모터형식: TEFC(전폐형)모터 외피에 따른 보호방식입니다

ㅇ 보호등급:IP55  쉽게 일반정격모터(IP44형)샤프트에 리데나가 추가 되어있다고 생각하면됨니다

 앞에 5  (어떤 물체도 기기내 회전부분 또는 도전부분에 닿지 않도록 한 구조 먼지의 침입을 적극 방지하고

              가령침입하여도 정상운전에 지장없도록한 구조)

 뒤에 5  (어떠한 방향에서 물을 분사하더라도 이에 의하여 해로운 영향을 받지 않는구조)

ㅇ 절연등급: F등급(B종130도(최고허용온도) 같은재료를 실리콘 알키드 수지등이 접합재료를 이용하여

                 구성 한것  허용최고온도155도

ㅇ 플랜지타입: 라운드형 프랜지(또는 버티칼 타입이라고도함)

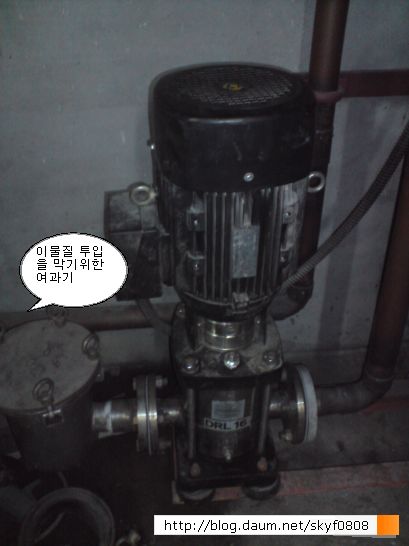

아래 펌프는 사우나에서 샌드(모래)여과기를 이용쪽으로 사용합

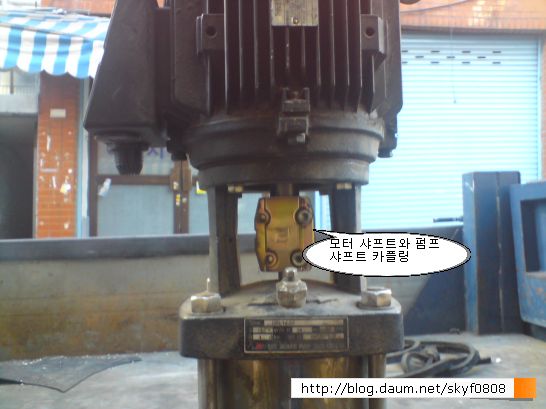

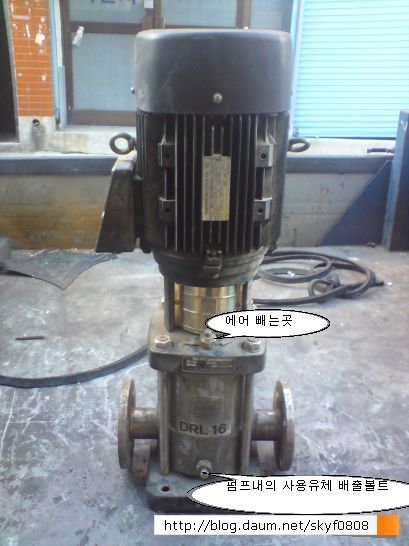

 알아두면 편리한 각부품 명칭들

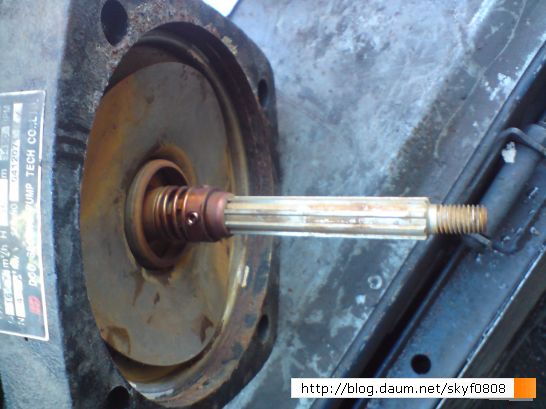

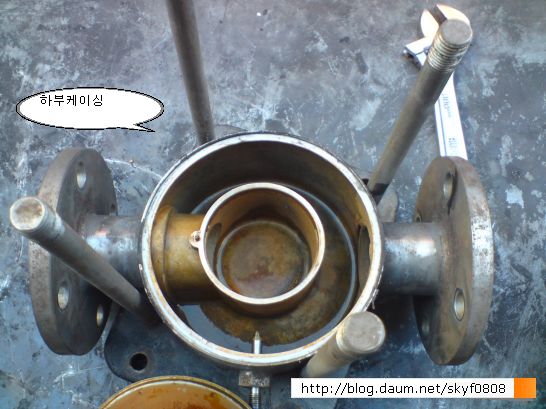

 부품사진들

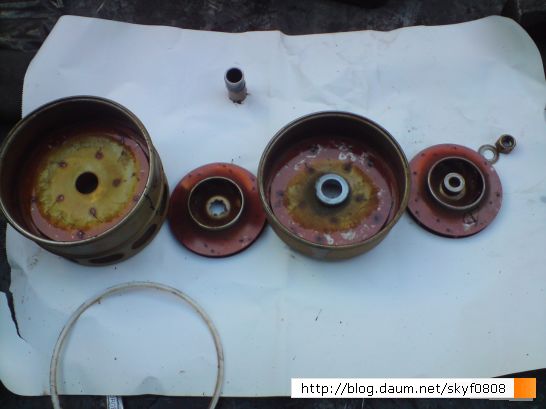

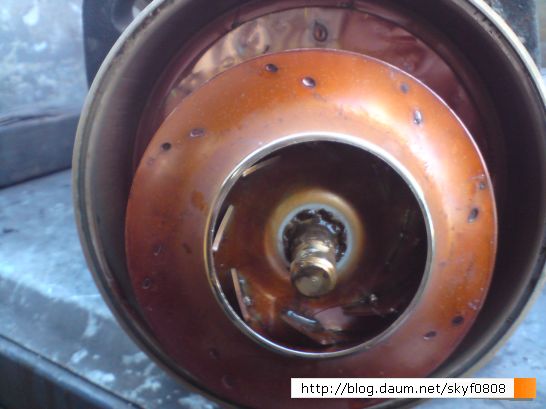

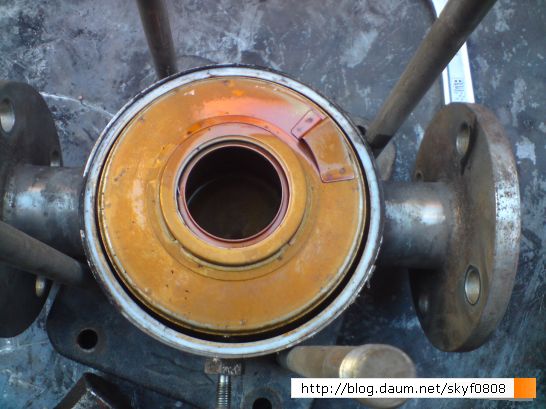

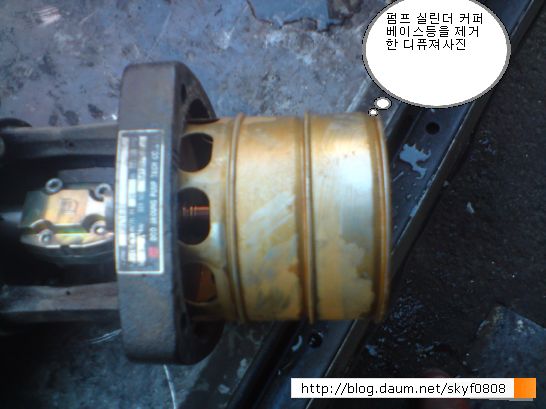

임페라 디퓨져 텅스텐붓싱등

 저도 인간인지라 실수는 있는법

수리후 현장가서 설치시 한번에 끝내야 두세번 고생이 없기때문에

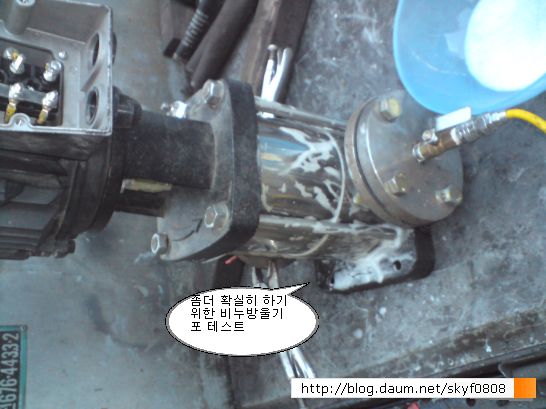

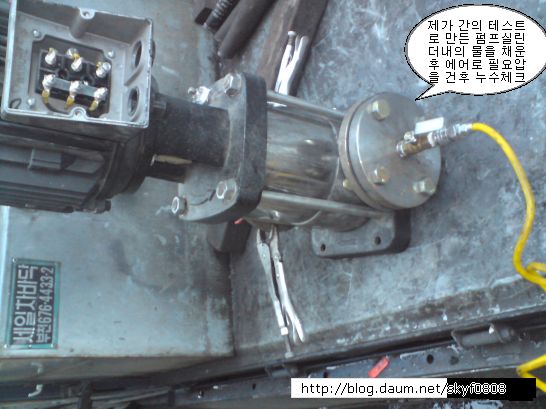

제나름대로 압력테스트 방법입니다

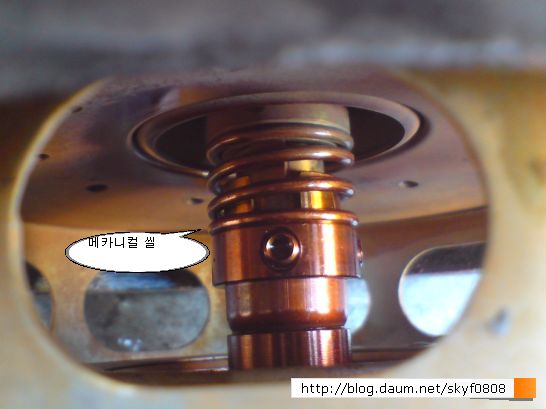

메카니칼씰 누수 펌프 실린더 및 패킹등 각부분이 누스체크를 확인을 목적을 두고합니다

펌프 허용압력보다 보통1.5-2.0배로 테스트함









이런 사진 부품 등을 제대로 알아둬야 고장시 적절한 대치를 할수있습니다

같은펌프를 가지고 사용처에 따라 불리는 이름이 틀립니다

전 이펌프를 그냥 일반적으로 입형다단펌프라 칭합니다

거래처 또는 문의처에선 보일러에 사용하면 전화상으로

거 있잔아요 보일러 급수펌프요 또는 순환쪽으로 사용하면 거 있잔아요 순환펌프요

기타 등등 그리고 제가 모델명또는 정확한 펌프 이름을 물어보면 그것도 모르냐고 대뜸 그럼니다

한 예로 링브로와 보통 사우나에 탕내에 공기를 공급해주는 송풍기일종입니다

전 카운터가서 링브로와 스위치 어디있냐구 햇더니 그게 모냐구 정말 손짓 발짓 난감합니다

그 사우나에선 여자분들이 뽀글이라구 하더라구요 ㅎㅎㅎㅎ

수리 또는 A/S를 요할땐

정확한 명칭을 압시다
