[스크랩] PH-255A교체

오전에 PH-255A두대 정수장교채작업 사진입니다

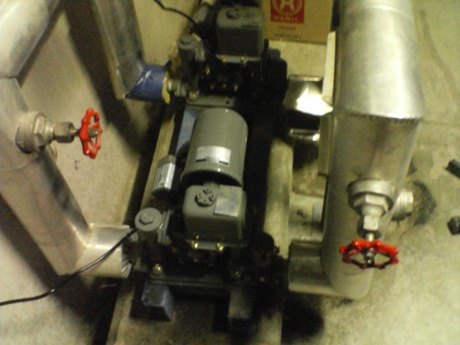

구형을 신형으로 교체 사진입니다

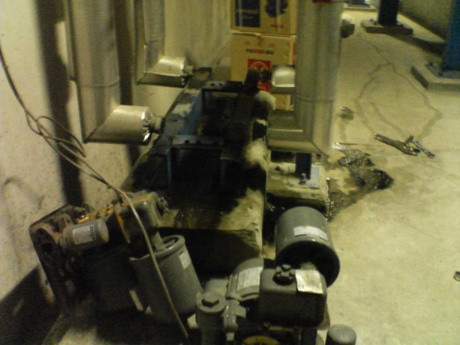

작업전 흡입 토출 밸브를 먼저 잠그고  물빼기 볼트를 열어 마중물붓는곳 마개를 열어 자연공기를 들어가게 먼져 해서 물을 완전히 뺀후 탈착을 합니다



대부분에 이렇게 소형급수펌프는90%정도 사진처럼 왼쪽이 흡입 오른쪽이 토출이며 회전 방향은 시계반대 방향입니다 또하나 구별방법은 펌프특성상 흡입측 플랜지가 토출플랜지보다 클경우가 많습니다



일반 소형급수펌프같은경우 압력스위치란 부분을 형광등S/W처럼 한선을 연결했다가 끊었다 하면서 자동운전을합니다 (압력S/W치가 망가졌을?b우 물을 써야할때 강제로 붙여주면  수동운전으로 전환 되겠죠 )

*또하나 중요한건 풋밸브마개입니다 물이 새는곳이없는데 펌프를 가동할땐 항상 물을 부어주어야 할때가 있습니다 그럼 보토80%는 여기 고장입니다 체크나 후드밸브처럼 안에 열어보심 스프링과 프라스틱봉에 고무오링이 있습니다 오링의 노후하 또는 그부분에 이물질이 걸려있어 펌프가 정지 되어을때 물이 빠져 버리는경우죠  펌프 가동전 처음엔 항상 마중물 붓는곳에 물붓는건아시죠

*질소탱크

만약 질소탱크가 없다면 펌프는 빈번한 작동을 합니다  또한 물탱크(물을 저장을 해서 펌프가 물탱크 크기에 따라 자주 돌아가는걸 방지하며 일정한 압을 유지)일반적으로 압력탱크란 말도하죠 나중에 기회되면 질소탱크에 역활을 자세히 설명하기로 하고 뒤에 보시면 자동차바퀴부분에 무시가있습니다 눌러서 공기가나오면 정상 물이나오면 고체해야합니다(고장이라 확신 슬때만해보세요 절때 따라하지마세요)

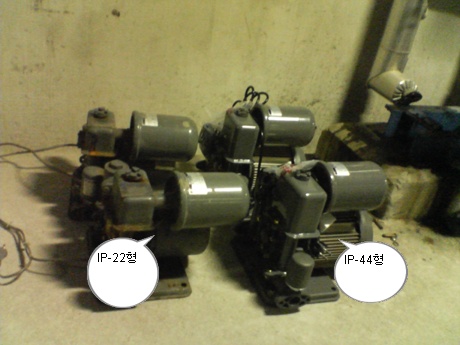

2000년도 형과 요즘꺼하고 조금 틀리네요 우선 가장발전된것이 모터부분 IP-22형(손가락 같은 굵은이물질만 침입못함에서 IP-44형(흔히 말하는 전폐형모터)모터 냉각휀이 외부에 달려있음 보통 모터반부하측

올2월경인가 뒤에 낮은포복으로 들어가서 수중펌프 교체 수리했던곳 어린이들 견학코스죠

시원하게 한번 보시죠 정수장이 산중턱에 위치되어있어 가정에 펌프로 가압안하고 자연수압으로 공급한다고 하네요 그래서 우리동네는 수압이 좋아요^^
